今年年底，我写了一篇文章《我的数据库机房-Gen8从拆包到使用》，记录了我使用Gen8微服务器搭建NAS的计划。 由于某种原因，这台机器已经交给别人了，所以我又开始了DIY计划。
明确的目标
在选择平台之前，最重要的是要知道你想用它做什么。 很多人在DIY之前可能不知道自己要做什么，想到什么就堆起来，这是不合适的。
例如，对于办公电脑，应注重性价比，尽量以较低的价格找到可靠的电脑； 对于游戏电脑来说，应根据资金情况尽量选择优质的配件。 同时，还需要考虑游戏所关注的CPU和GPU的比例，并以此为基础来选择合适的核心硬件； 再比如工作站，即使面对多核优化，也要考虑行业软件的兼容性和超高性能。 好的软件使用核心较多、频率较低的“洋垃圾”CPU。
对于我这次要DIY的服务器，首先我使用的不仅仅是WebServer或者只是NAS。 上述服务器类型往往可以考虑低频、低帧率、低噪声的平台，比如Xeon1220L这样的平台，甚至可以考虑Atom或者XeonD等一些嵌入式平台解决方案。 无法证明，XeonD有一些性能不错的方案，无论是价格还是可扩展性我都不满意。 我希望利用Intel的虚拟化技术，将我的服务器虚拟成多个系统，辅以大量显存，搭建一个集NAS、Winserver、Linux测试环境于一体的服务器平台。 所以这是我目前希望达到的核心目标； 除了这个功能目标之外，因为我需要把服务器放在卧室里，所以机架式机箱等解决方案都不适合我，一是空间问题，二是噪音问题，所以，我也需要对机箱、风扇等元件进行详细筛选。
材料：
因为我目前人在美国，不方便订购很多硬件或者价格不合适，所以很多选择与国内安装的相差较大，而且这个计划的硬件价格普遍较低。 据悉，本次DIY的重点是尽可能使用服务器材料，这与一般办公电脑和游戏电脑不同。
中央处理器：
因为计划搭建服务器平台，所以CPU是Xeon系列。 与赛扬系列相比，至强处理器减少了一些服务器功能。 同时，由于不具备开核能力，与同代赛扬系列相比，对显卡的供电要求并不高，散热也很容易解决。 因为我的CPU是在美国市场采购的，所以没有考虑到2683v3这样的“洋垃圾”，而且C612显卡的价格还是会更高，所以我决定使用最新的XeonE3v5系列。 对比参数后发现1230v51240Lv51240v51260Lv5的价格和性能都比较适中。 同时，由于Skylake的整体帧率不高，因此这款Xeon的TDP不会低于80W，因此无需担心散热问题。 根据CinebenchPassMarkCPUMark等结果，我最终决定使用1240v5。
基本参数如下
核心数
线程数
处理器基频
3.50GHz
最大频率
3.90GHz
缓存
8MB智能缓存
总线速度
8GT/sDMI3
TDP
80W
同时这款CPU还支持ECC显存，总体满足我的要求。

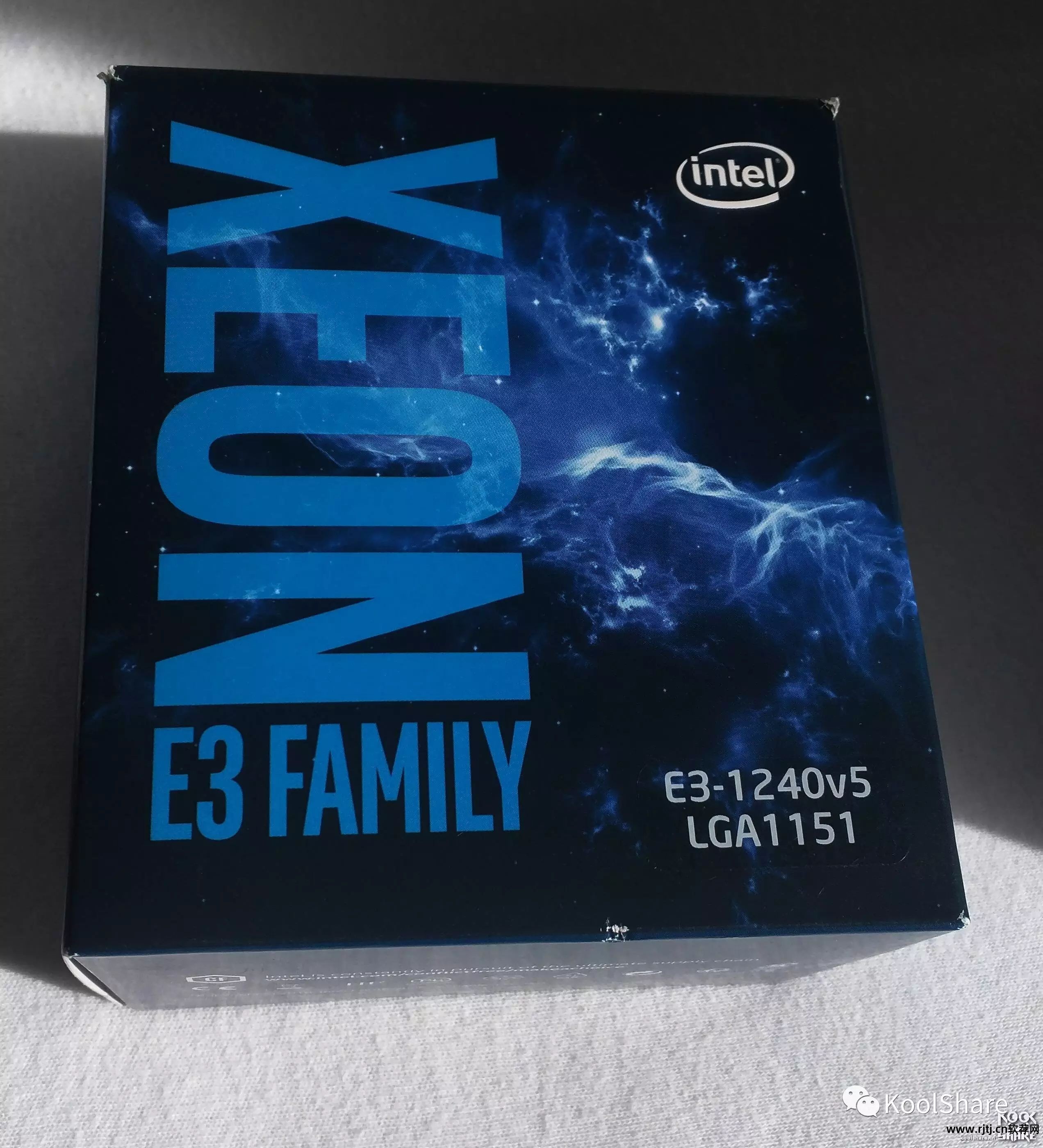

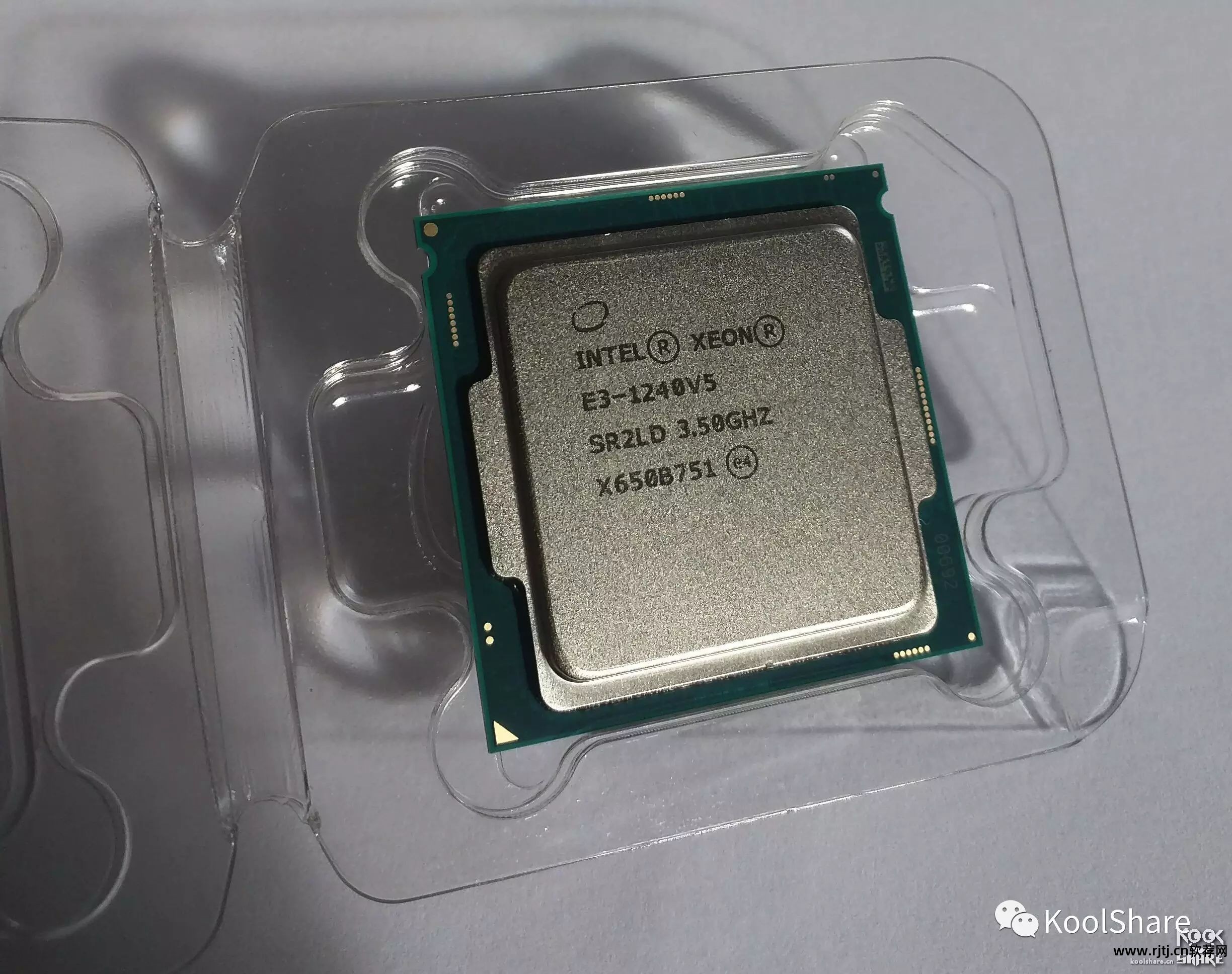

这是我第一次买一罐Intel，值得纪念。
显卡：

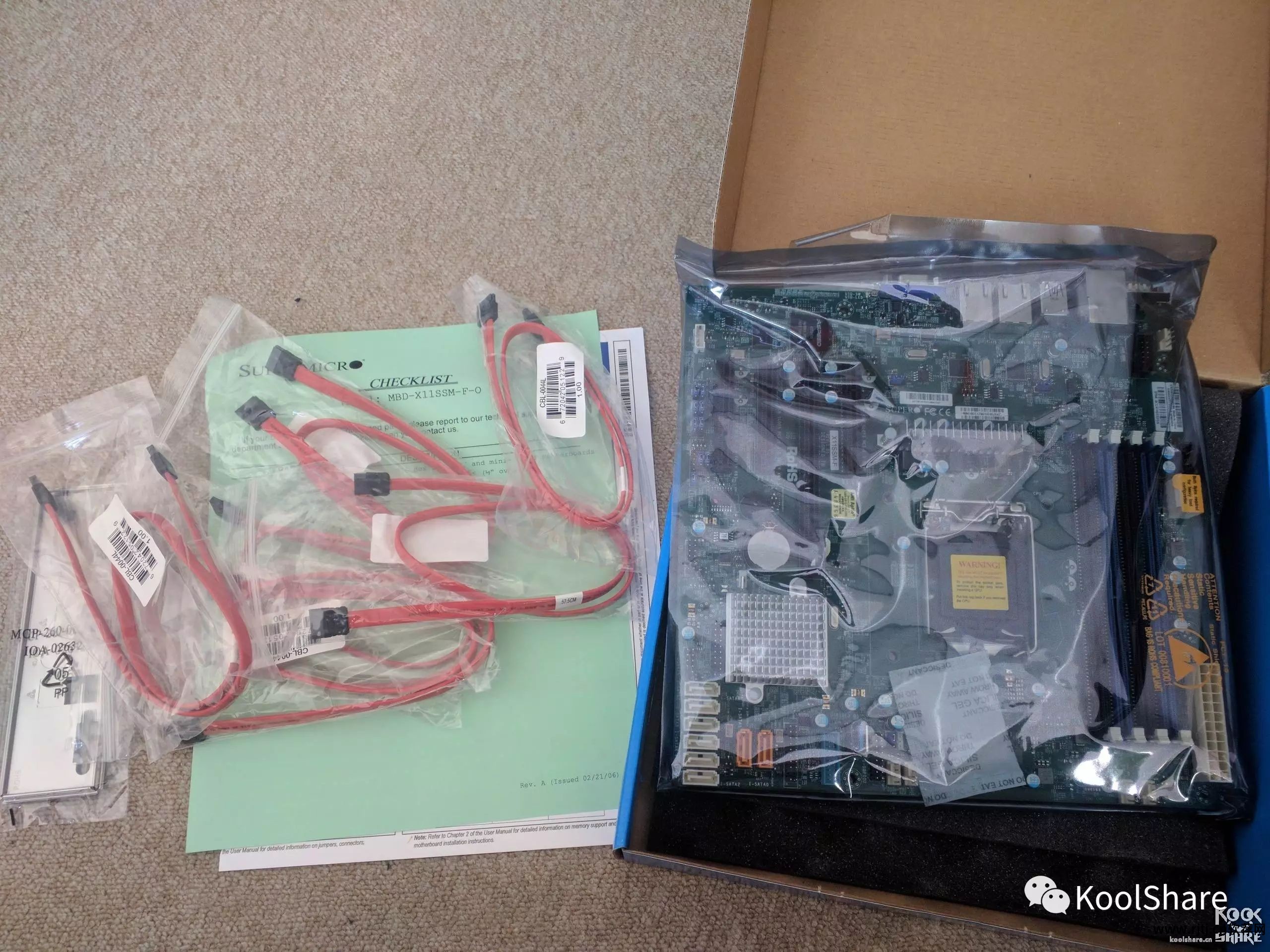

至于显卡，我还是考虑服务器显卡，当然SuperMicro显卡也值得一看。 首先我去Supermicro的官网搜索Socket1151系列显卡。 该插槽的显卡类型也非常丰富。 我的考虑是显卡尽量小，带IPMI远程控制，1-2个100M端口，4个显存插口。 大多数X1111SS系列都可以满足这个要求。 一开始我看的是X11SSH-F，它的价格一般是250欧元，我在网上搜索了一下，发现有很多人使用X11SSM-F来比较以上两款显卡，我发现它们之间的区别在于X11SSH -F 有一个 PCIe3.0x2 NGFF 插孔（M.2） 在 X1111SSM 型号中，NGFF 插孔替换为 PCI-E3.0x4（inx8slot）插孔，因为考虑到 NVMe SSD 成本，我不打算使用 NGFF+ ，所以这个NGFF有点多余。 同时，X1111SSM的价格仅为220欧元。 经过多方考虑，我订购了一块X11SSM-FO（注：只有-F型号提供IPMI，-O表示零售渠道，-B表示散装）。 很常见，并且一直在 1240v5 中表现得很好。
该显卡为Micro-ATX版本，拥有4个DIMM显存插孔，最大支持64GB Unbuffered ECCU DIMM显存。 它还具有1个PCI-E3.0x8（inx16slot）、1个PCI-E3.0x8和2个PCI-E3.0x4（inx8slot），以后修改阵列卡或网卡没有问题win7风扇转速调节软件，应该说这仍然是一个非常好的服务器版本（虽然有人可能会说C612支持更多的通道，而且PCI-E插孔的数量并不比这个C236多，而作为用于这些用途的服务器，没有这样的高扩展需求）。
我们再来说说超微低劣惨不忍睹的菜市罐头。 。 。 。
内存：

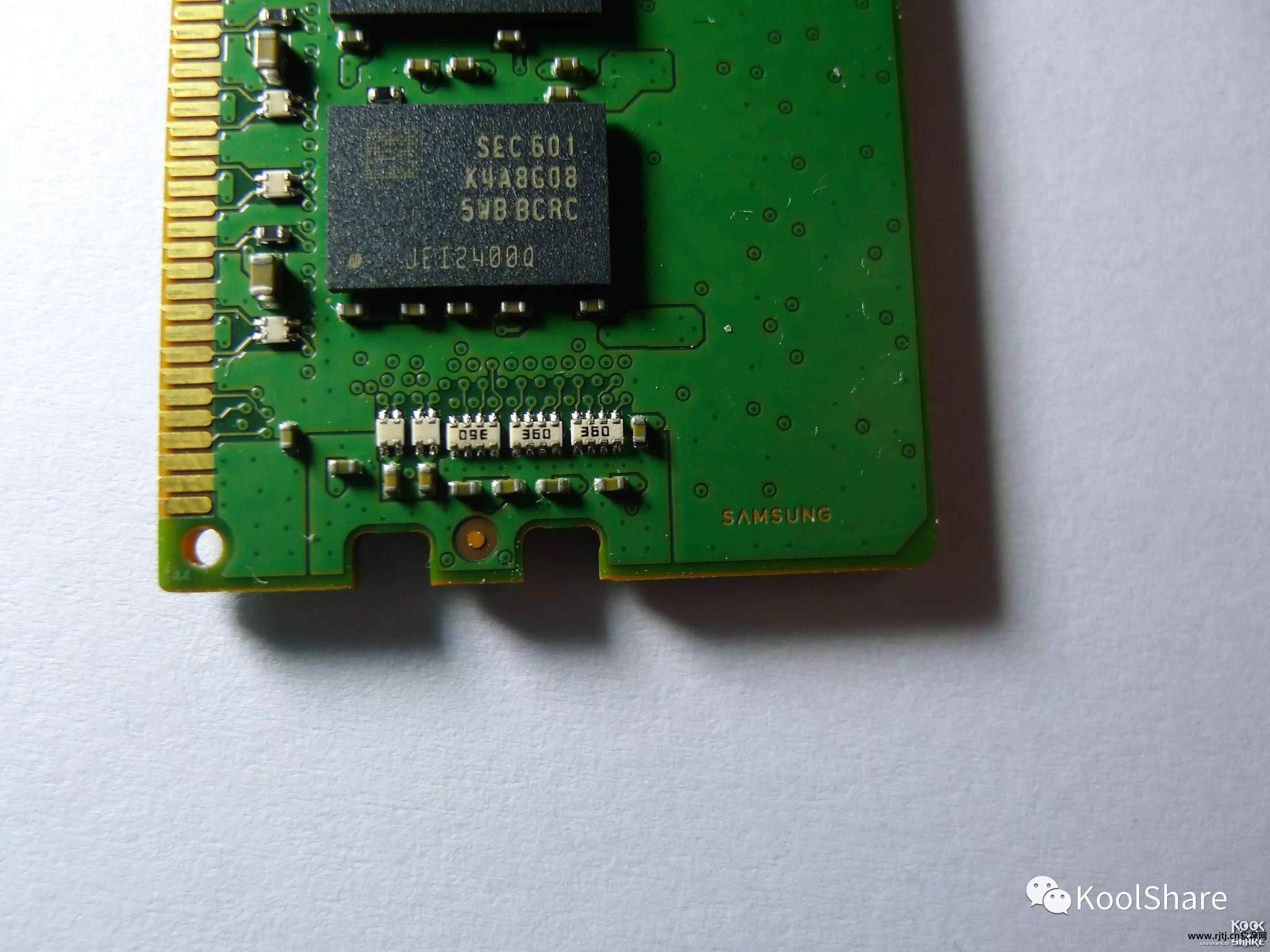

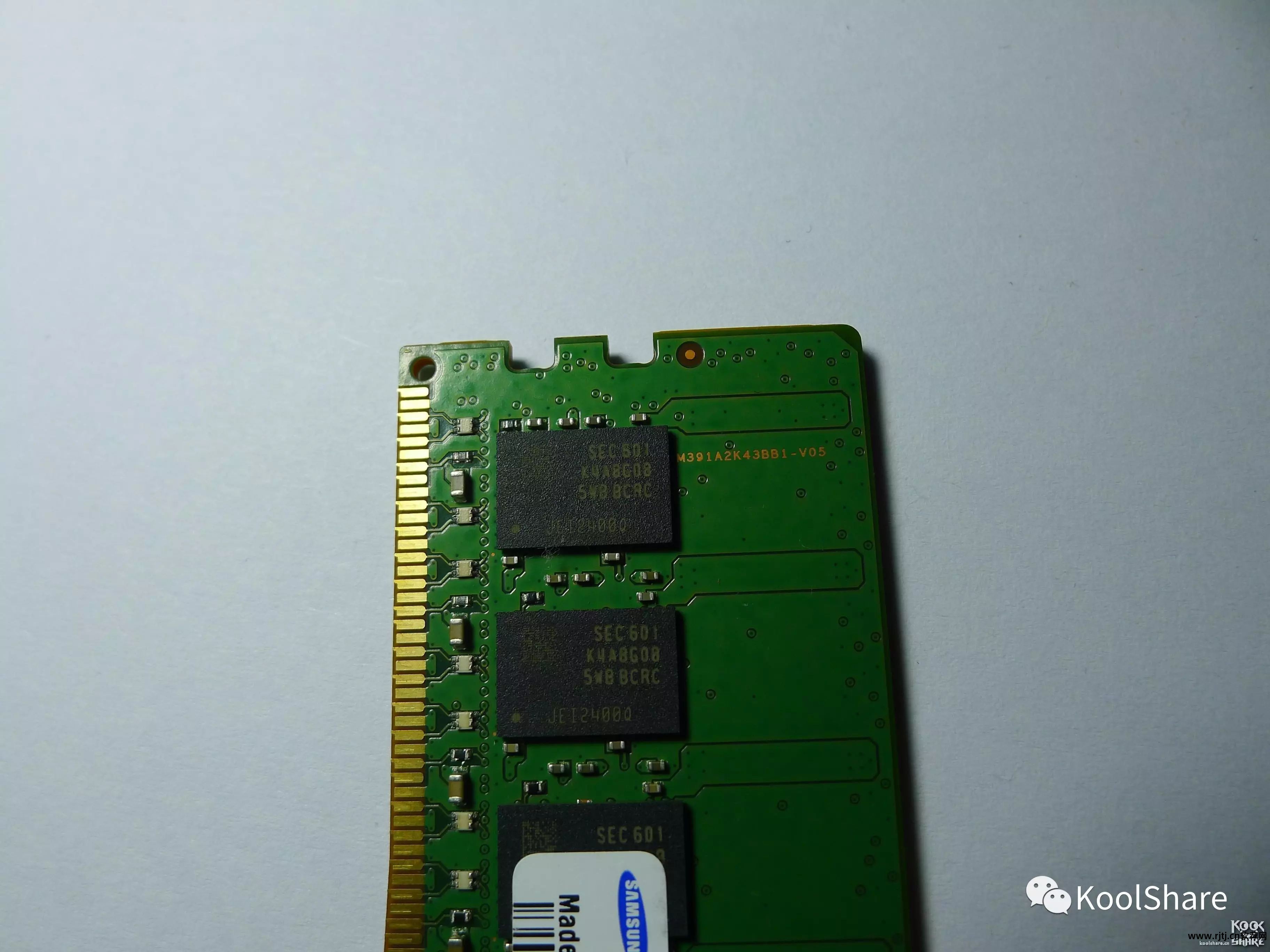

由于该芯片组的性质，我必须订购 DDR4ECC 的 RAM。 这种类型的内存一般比较贵，但是购买起来也不是很方便。 首先，我根据Supermicro提供的TestedMemoryList，筛选了几种显存。 美光的MTA18ASF2G72AZ-2G1A1和MTA9ASF1G72AZ-2G3A1，三星的M391A2K43BB1-CPB和M391A2K43BB1-CRC，考虑到如果使用16G单显存的话可以有更好的后期扩展性，所以打算选择16G单显存，价格美光报价高达167欧元，而三星则超过170欧元（日本电商报价），不得不考虑在国外给两块显存充电。 碰巧看到高总选择了两款16G纯ECC型号，正好是我能用的型号，于是就让Pufer帮我竞标了两款同款，但是显存棒的价格从Q1开始也上涨了去年。 我出价的时候价格已经降了，一直需要显存。 毕竟澳洲市场价格直接涨了15欧元，所以买了两条三星M391A2K43BB1-CRC显存棒，总共32G。 经过Pufer验证，确认显存正确。 关于ECC显存，这里主要是为了提供更好的数据稳定性，因为这些纠错显存的存在，显存可以允许错误，并且可以手动纠正错误，使系统能够正常运行，不被错误中断。
电源供应：
电源对于一台服务器来说也非常重要，我不敢马虎，我选择了海盗船RM650650i，这款电源高效、高可靠、低噪音，特别适合搭建这样的微型服务器。
根据网上给出的拆解来看，这款电源的选材还是比较诚实的。 对于工人（电工）来说，通常感觉有点粗糙，并不影响它作为一个好的电源。
机壳：

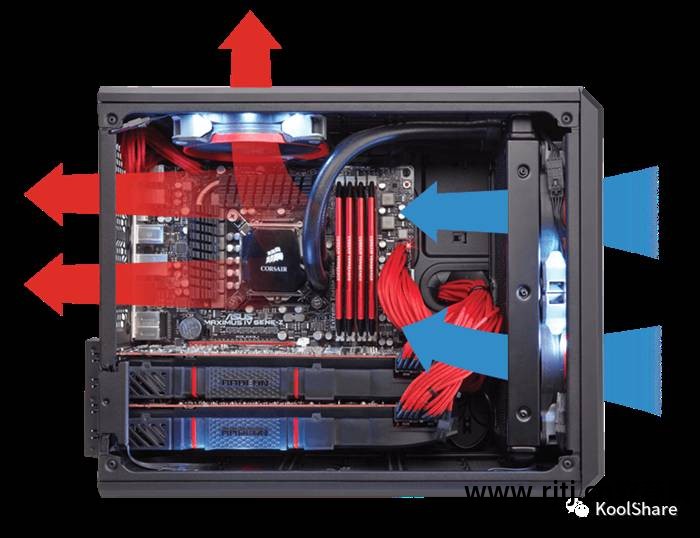

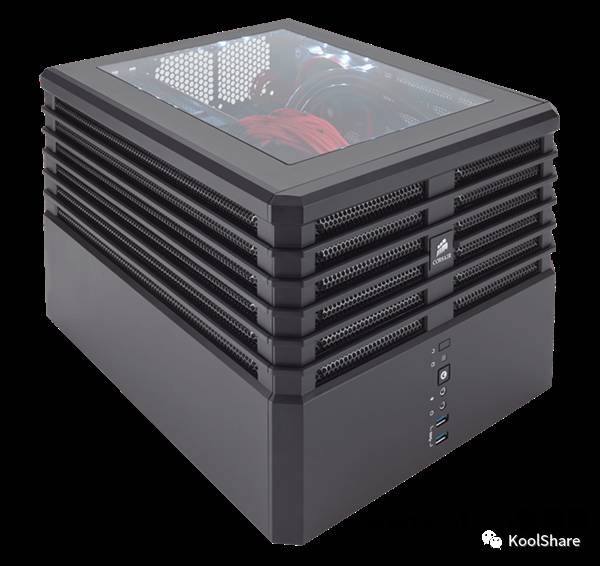

因为我用过Gen8这样的微服务器，所以很希望能找到一款类似的迷你塔式机箱，但这种机箱确实很难找。 经过搜索，我爱上了Corsair Air240。 它是设计师的两个主要隔层，较大的一个是放显卡的，电源和硬盘放在另一个方向。 它的规格为397mmx260mmx320mm，可以容纳Mini-ITX或MicroATX，正好满足我的需求。 而且因为这些六面体的设计win7风扇转速调节软件，整个机箱的空间也比较大，风冷和双GPU都不是问题。 其实因为服务器的关系，我既没有计划风冷，也没有计划GPU。 为了满足NAS的需求，我打算安装两块3.5寸机械硬盘，组成软件RAID0，定期自动备份冷数据。 因此，这款机箱3*3.5英寸HDD+3*2.5英寸SSD位置的设计不会成为空间困境。 同时，这款机箱可以进行多个方向的放置。 我打算把这个机箱的侧透挡板朝下放置，也就是说整个显卡是水平放置的。 这是一款工业风机箱，外形四四方方，有效空间较大，内部风道设计合理。 有了猫风扇，能在低噪音的情况下保持良好的散热吗？ 内在和外在都很好。

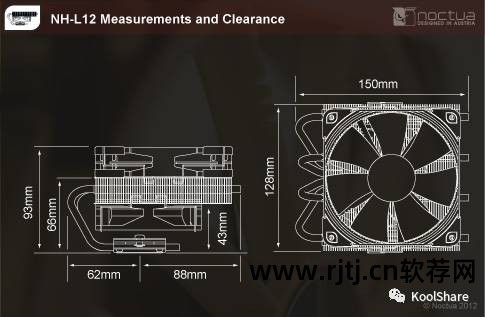

CPU风扇：虽然作为XeonE3v5 CPU，对散热的要求很低，但我一直想尝试一下传说中的猫风扇。 作为安静和高效的代名词，猫头鹰吊扇在PCDIY领域仍然非常有名。 这次我选择了Got noctuaNH-L12。 这款吊扇的设计高度为93mm，大于Air240的120mm高度限制，所以安装不会有困难。 同时，如果拆掉散热器上的120mm吊扇，高度将增加到66mm。 同时在设计之初就考虑到了这款吊扇。 当谈到遮挡显存的问题时，散热片给显存留下了很大的空间。
硬盘：

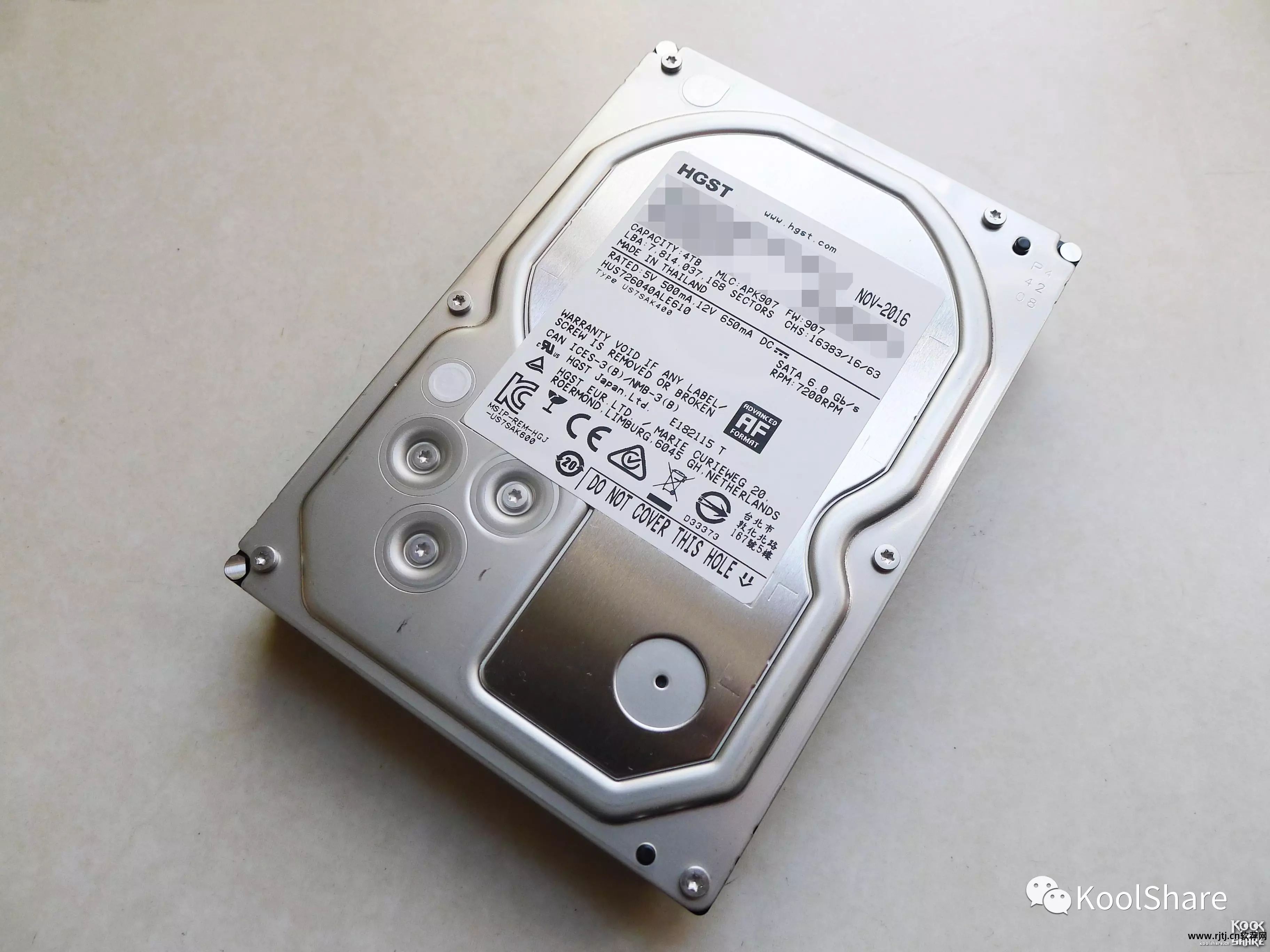

NAS最重要的一点就是作为存储空间的HDD。 根据backblaze提供的年报显示，近三年东数硬盘整体质量似乎有所下降。 它也很高。 今年年底，易迅供货出现大量4TB红盘故障。 所以，我还是要考虑企业级硬盘。 虽然这些硬盘在启动时噪音很大，但实际上它们是在运行的。 ，噪音还是可以接受的。 根据我的看法，4TB*2的容量刚好可以满足我自己的需求，而且根据报道，4TB硬盘的损坏率普遍较低，所以我认为选择4TB企业盘是一个不错的选择。 首先看的就是WD4000FYYZ，也就是人们常说的希捷DC金盘，这款光驱的整体性价比相当高。 偶然听说有商家转让HGST企业盘。 我查了一下型号是HGSTUltraStar7K6000系列。 从官方信息来看参数非常不错。 同时这款光驱与WD4000FYYZ处于同一水平，MTBF也同样为2Mhours。
固态硬盘：
继续把Gen8中的intel535去掉即可使用
转变：

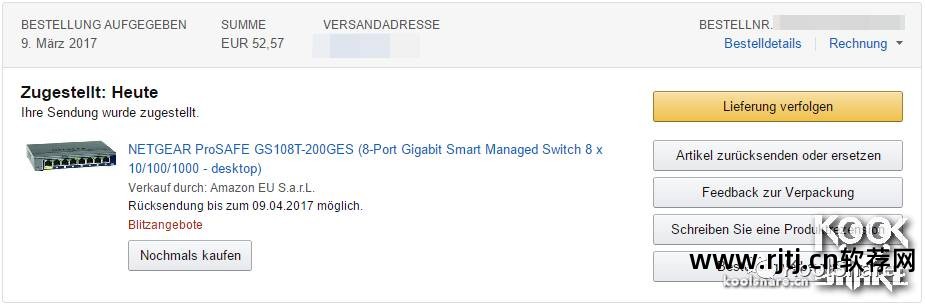

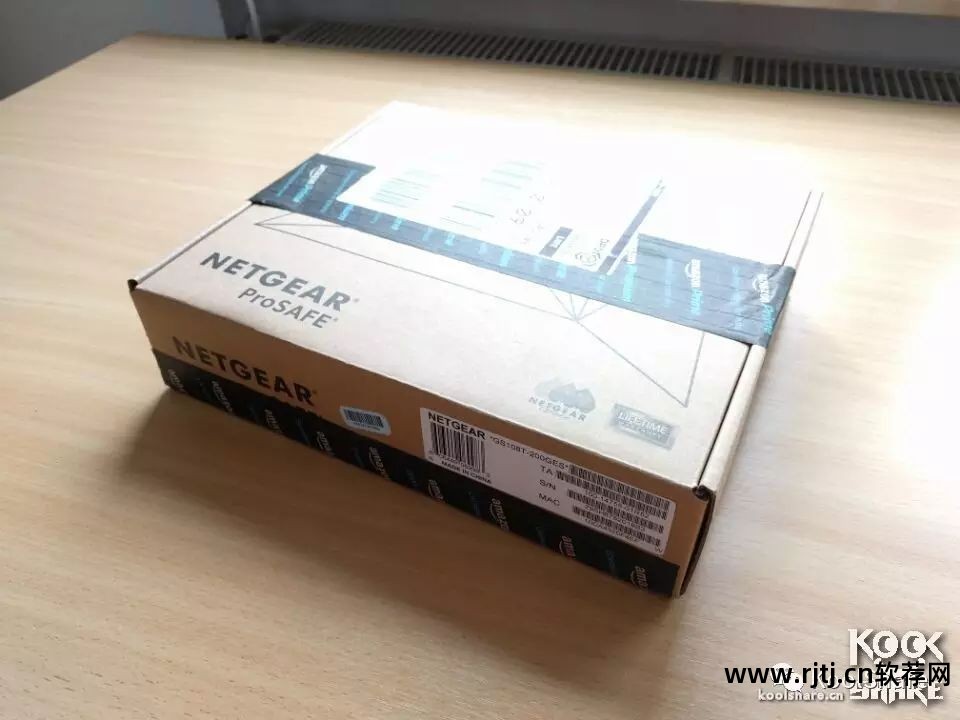

因为AC6868u作为主路由器只能提供4个LAN口，而我的网络设备又很多，所以考虑使用交换机。 首先考虑的是一台老旧的HP洋垃圾交换机，但最近发现价格不无道理。 ，偶然看到牛牛在卖他的GS108108Tv2。 我看了参数，对我来说足够了。 它也是一个简单的网管交换机。 国外单价800左右，看了德雅发现每日价格61,87€，还有闪电特价。 3月9日正好有闪电特价，我终于以52,57欧元的价格买了一件，价值385.42人民币，确实是相当划算了。
集会：
因为前期订购需要2周时间，同时内存和硬盘还要从国外采购，直到4月中旬才开始组装。

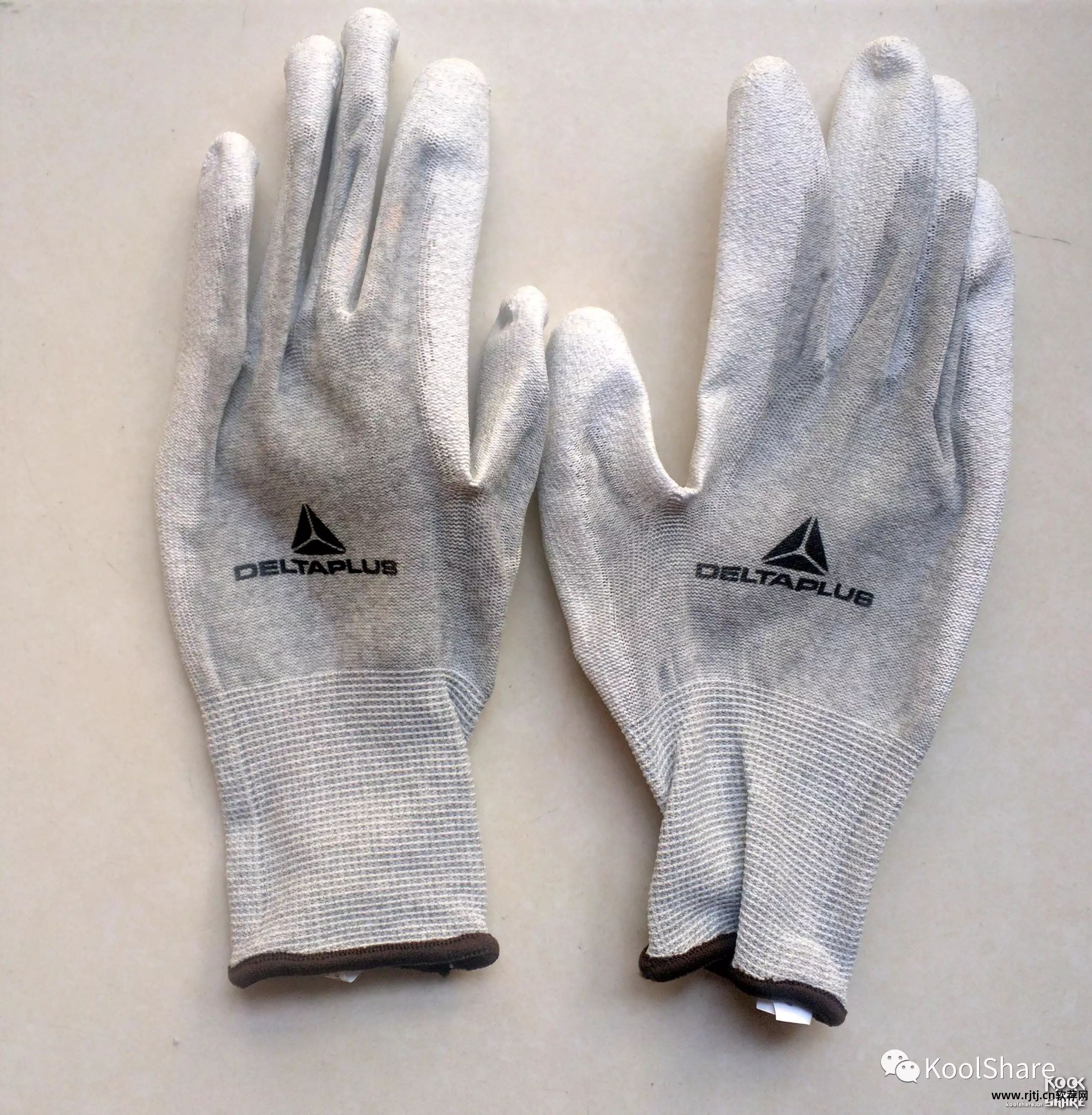

因为美国比较干燥，最好准备一双这样的防静电手套
3月17日，我到达美国，白天进行了一些调整，开始安装。

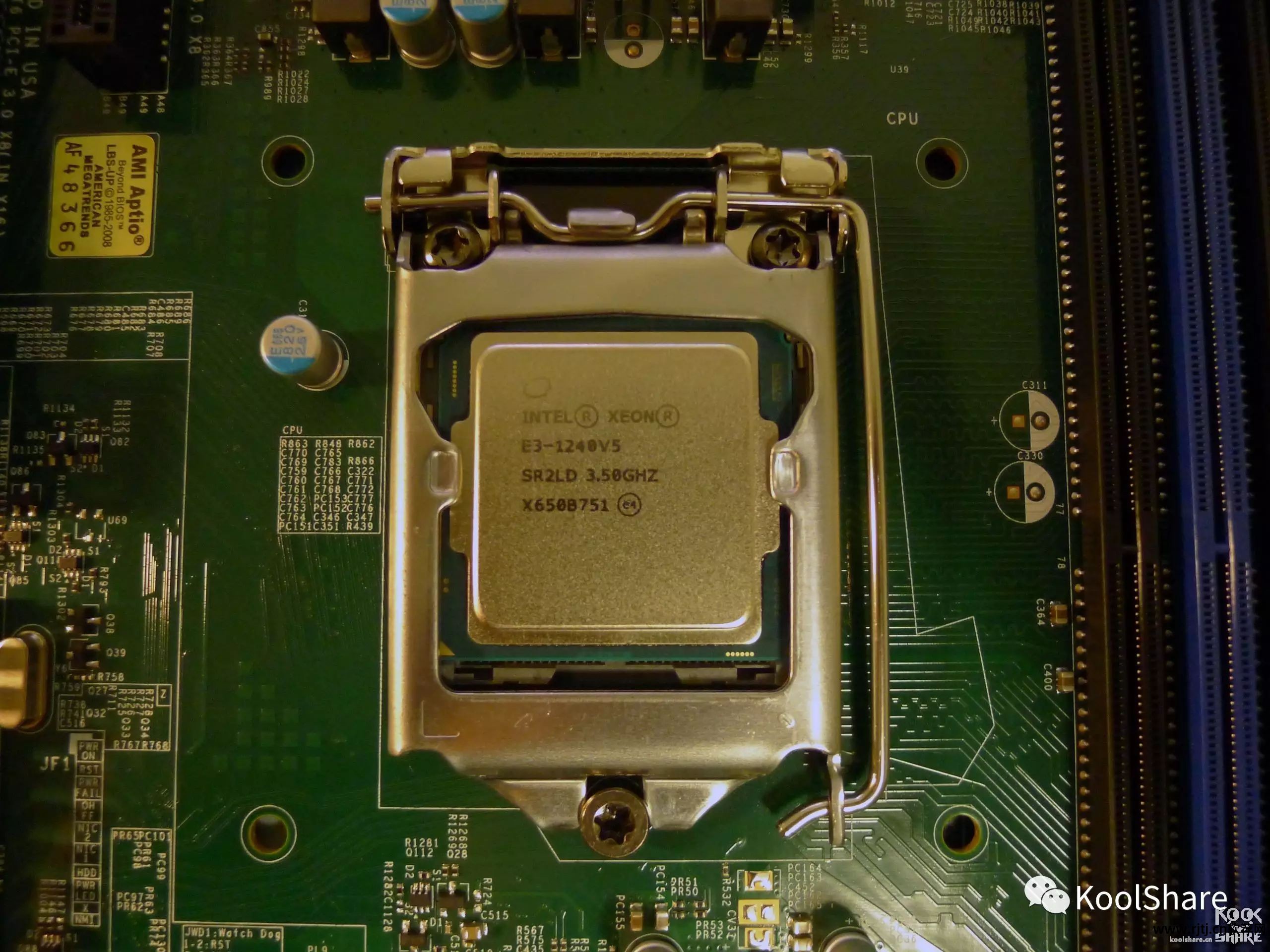

我先装好cpu、显存等做一下上电测试

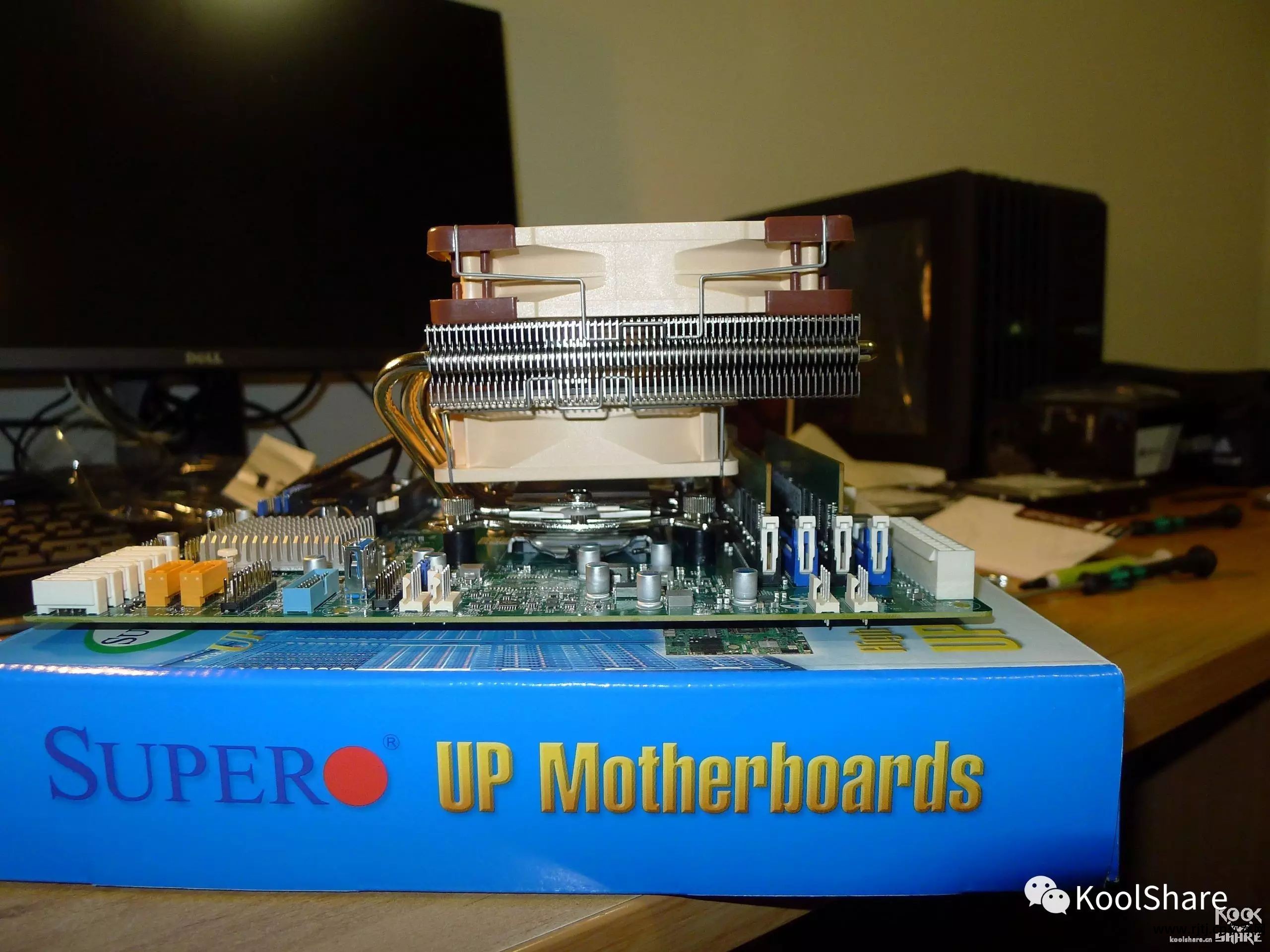

安装散热器，这个猫扇的尺寸刚刚好，完全不存在遮挡这样服务器内存条的风险。而且如果你有背心的话最好不要尝试这个
一般来说，开机是没有问题的，通过ipmi可以很方便的监控到所有信息。
接下来，我将所有硬件部署到机箱中，因为我没有制作定制模块电缆，接线不是很美观，所以没有捕获接线图。

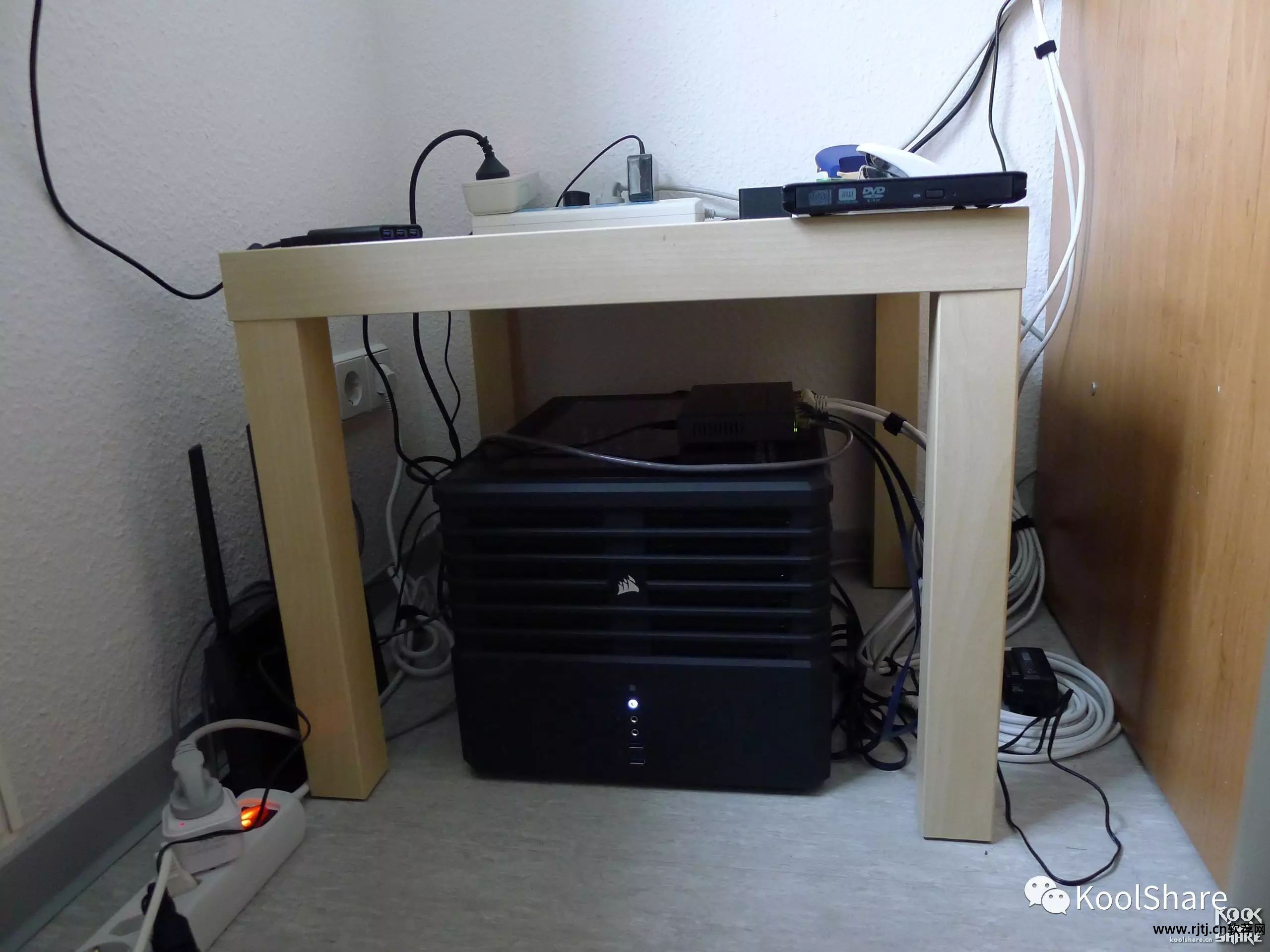

机器目前就这样放置在桌子下面。
系统测试：
下面就是重点了，这款机器的性能如何，这是我非常关心的问题。
CPU测试
这里测试使用Win10平台。

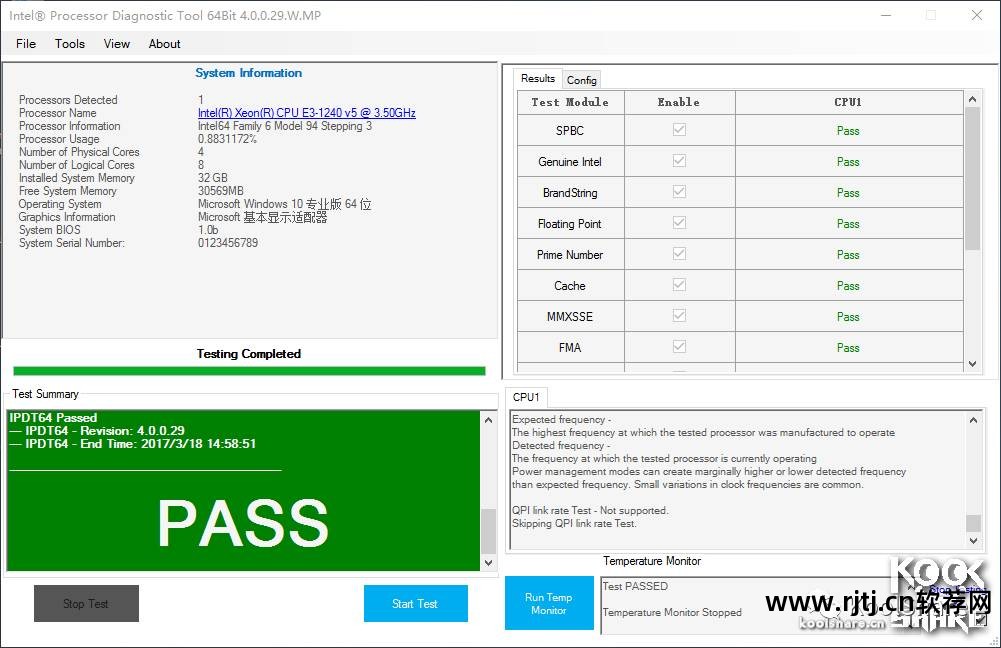

IPDT
对于这些罐装CPU来说，这些测试不太可能出现问题，结果完全在意料之中

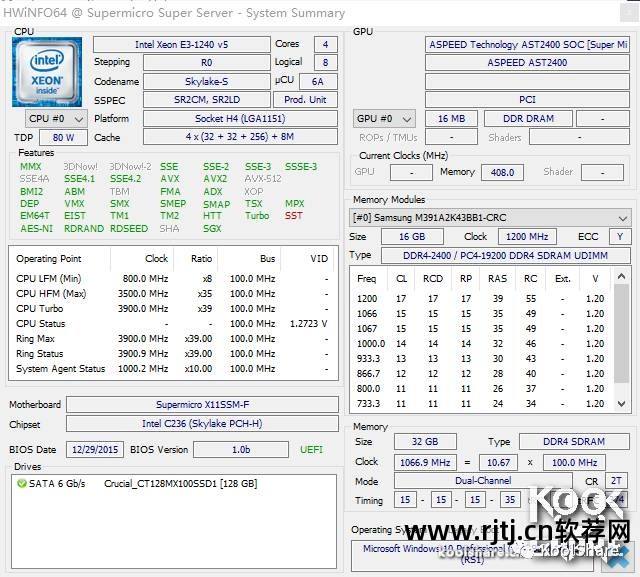

华文信息

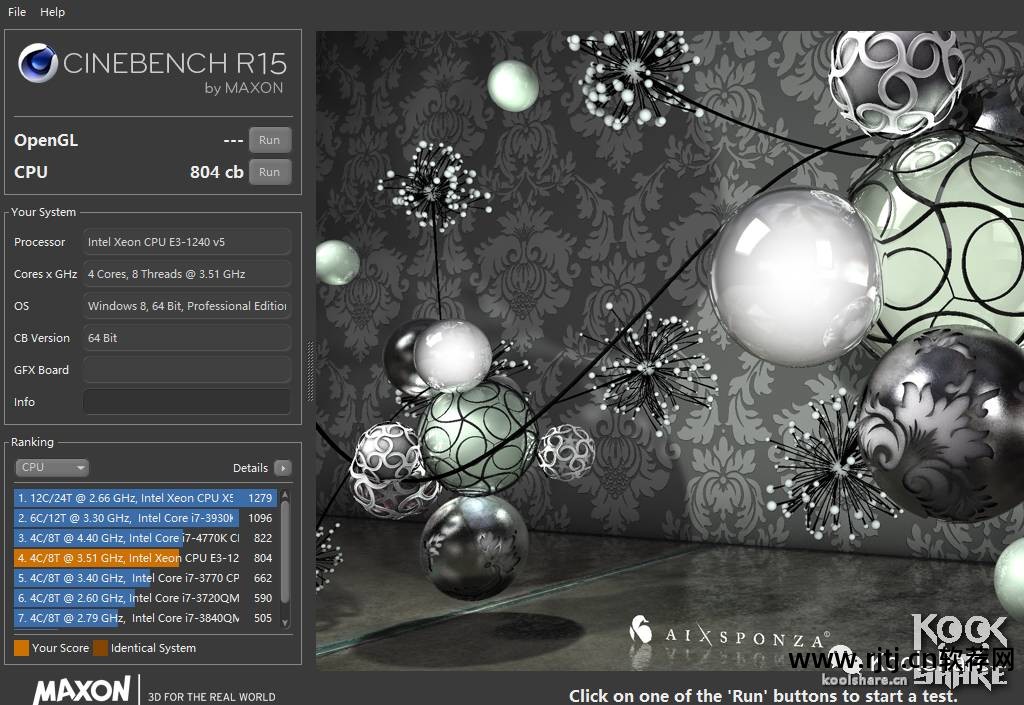

影院长凳 R15
老式的测试软件主要测试多核处理能力。 总体来说，成绩与i76700非核心版持平，性能不弱。
去测试
RAR 基准测试
WinRAR 附带的基准测试
7-zip 基准测试
7zip 附带的基准测试

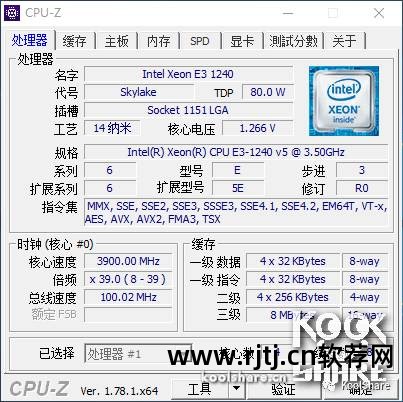

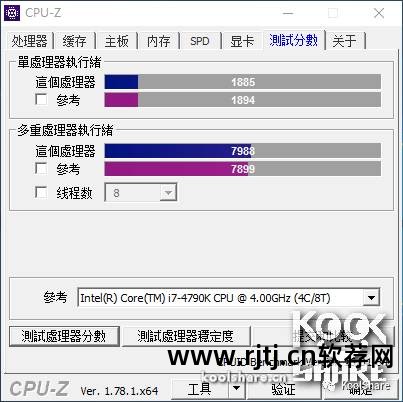

CPU-z
从这个分数对比来看，CPU性能对于这样的服务器来说已经足够了

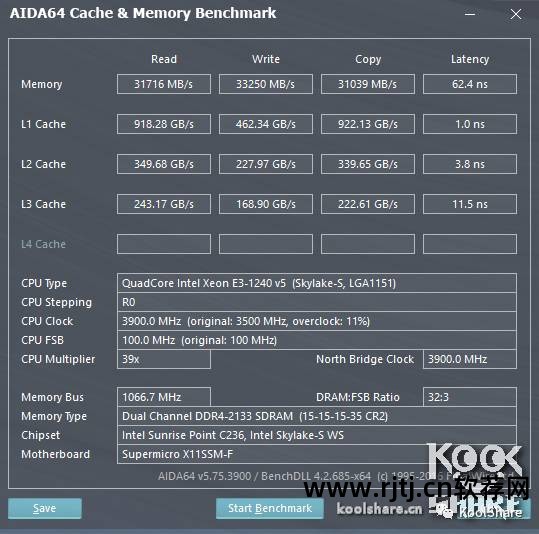

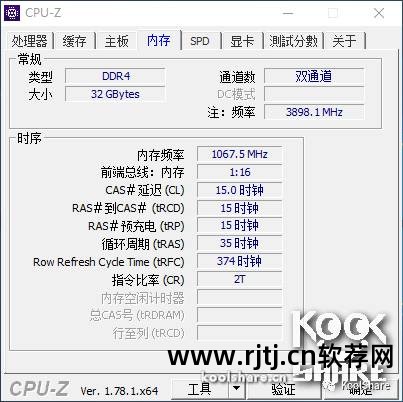

内存
该显卡仅支持双通道显存，该显存实际运行频率为2133MHz

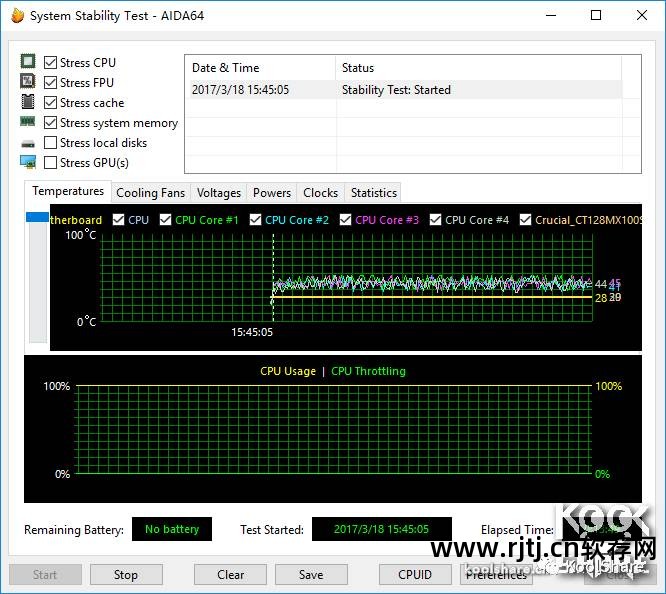

中央处理器压力机
可以明显看出这样的平台的温控室特别好。

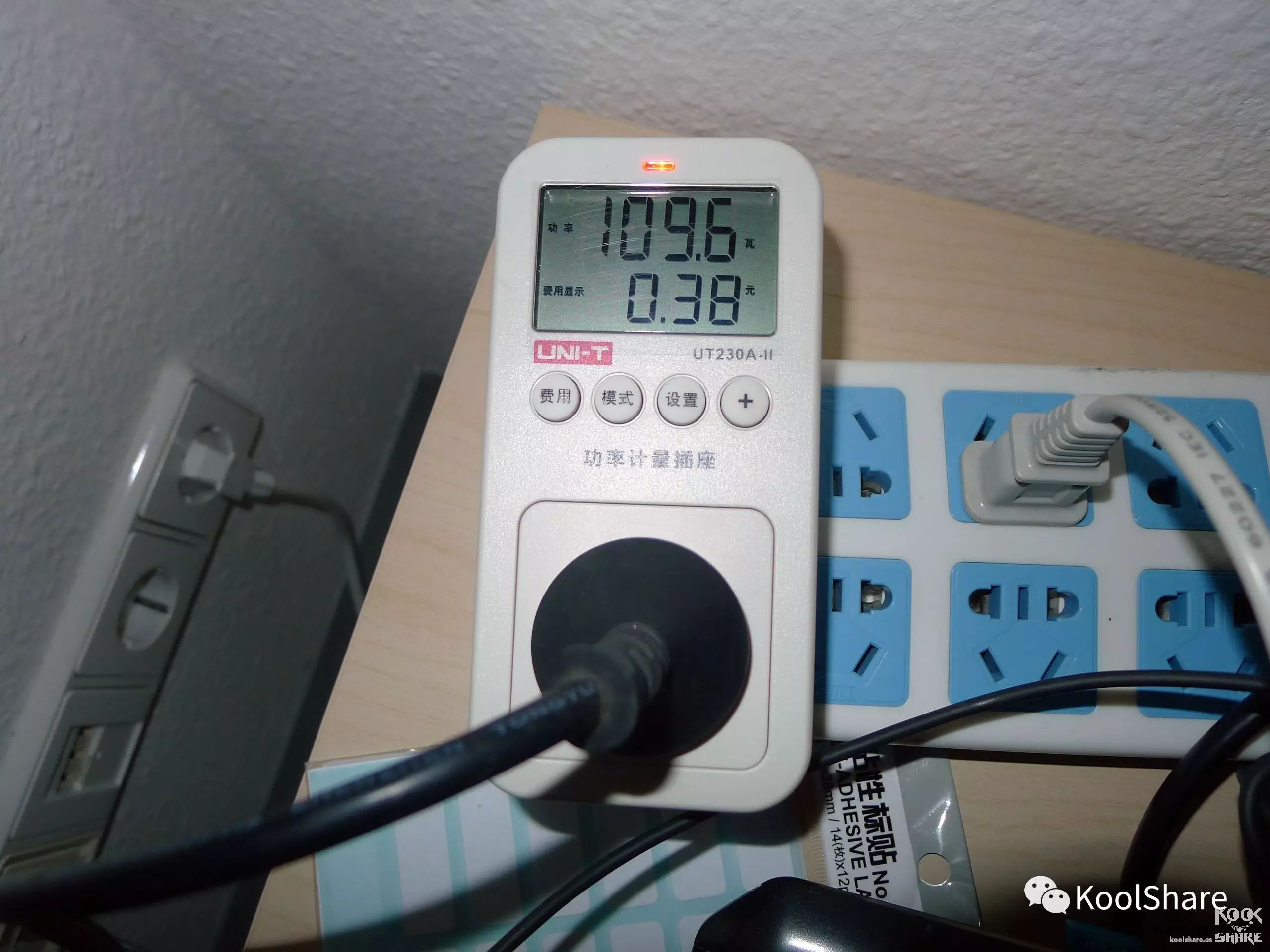

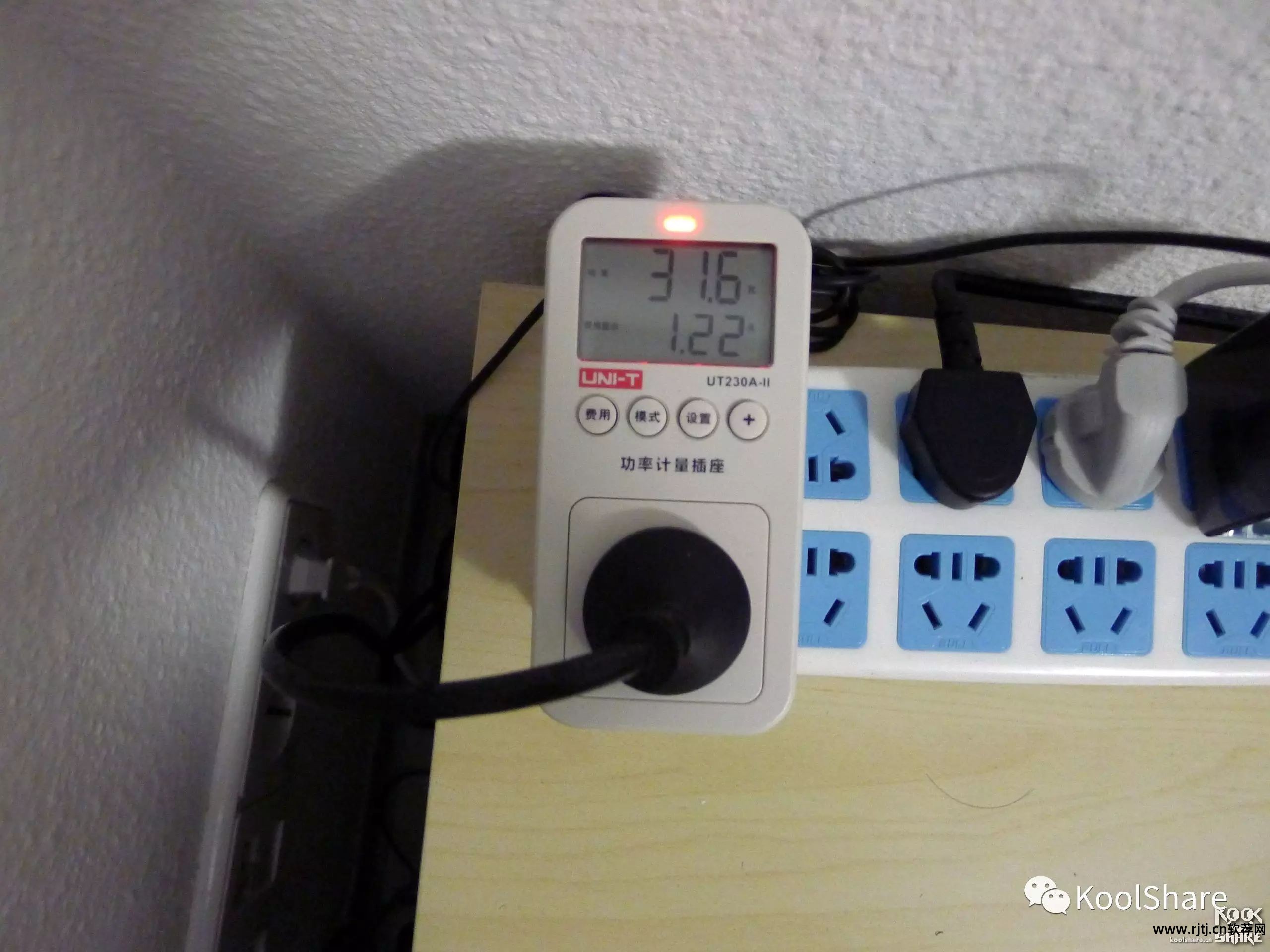

系统待机帧率：
系统满载帧率：
关于硬件调试
我在使用过程中遇到了一个问题：吊扇的转速在300RPM-1500RPM之间有规律地变化，考虑到这个系统的温度相当低，我认为这个问题应该是服务器的报告机制引起的。 检查系统日志后发现日志中出现大量如下错误信息。
FANAFanLower 临界低断言
FANAFanLower 不可恢复低断言
根据网上的资料可以发现，这些有规律的变化是由于吊扇怠速低引起的吊扇低速报告。 报告形成后，电风扇会全速运转一段时间。 当转速测试发现一切正常后，再次提高怠速。 ，并最终导致这些定期报告。 经过网上一番搜索，发现解决办法很简单。
第一种方法是直接屏蔽测速，让风扇直接全速运转，同时使用减速线。
第二种方法是用IPMI调节怠速，让全速时pwm不是100，即使全速也不会有太大的噪音。
第三种方法是使用IPMI重置吊扇下限阈值。
经过深思熟虑，我选择了第三种方法，原因很简单，这些方法完全可以防止此类问题恶性化，同时保留系统的pwm吊扇调速功能。 因为连续几天断网，几经周折，我用ipmi工具创建了一个linux系统，并用它来调整IPMI：
ipmitool -H[IP 地址] -U[用户 ID] -P[密码]sensorlistall
//列出系统中所有传感器信息
CPUTemp|na||na|0.000|0.000|0.000|95.000|100.000|100.000
PCHTemp|na||na|-11.000|-8.000|-5.000|90.000|95.000|100.000
系统温度|na||na|-9.000|-7.000|-5.000|80.000|85.000|90.000
外设温度|na||na|-13.000|-11.000|-9.000|76.000|81.000|86.000
VcpuVRMTemp|na||na|-9.000|-7.000|-5.000|95.000|100.000|105.000
DIMMA1Temp|na||na|1.000|2.000|4.000|80.000|85.000|90.000
DIMMA2Temp|na||na|na|na|na|na|na|na
DIMMB1Temp|na||na|1.000|2.000|4.000|80.000|85.000|90.000
DIMMB2Temp|na||na|na|na|na|na|na|na
风扇1|na||na|na|na|na|na|na|na
风扇2|na||na|300.000|500.000|700.000|25300.000|25400.000|25500.000
风扇3|na||na|300.000|500.000|700.000|25300.000|25400.000|25500.000
风扇4|na||na|300.000|500.000|700.000|25300.000|25400.000|25500.000
FANA|na||na|300.000|500.000|700.000|25300.000|25400.000|25500.000
12V|na||na|10.144|10.272|10.784|12.960|13.280|13.408
5VCC|na||na|4.246|4.298|4.480|5.390|5.546|5.598
3.3VCC|na||na|2.789|2.823|2.959|3.554|3.656|3.690
VBAT|na||na|2.384|2.496|2.580|3.476|3.588|3.672
VCPU|na||na|0.076|0.076|0.076|1.516|1.516|1.516
VDIMMAB|na||na|0.948|0.975|1.047|1.344|1.425|1.443
5VSB|na||na|4.246|4.376|4.480|5.390|5.546|5.598
3.3VSB|na||na|2.789|2.891|2.959|3.554|3.656|3.690
VBMC1.2V|na||na|1.020|1.047|1.092|1.344|1.371|1.398
VPCH1.0V|na||na|0.872|0.890|0.917|1.043|1.052|1.070
ChassisIntru|na|离散|na|na|na|na|na|na|na
复制代码
不难发现，超微风扇默认的下限阈值是300500700，而猫风扇运行在130-1500RPM之间，也就是说猫风扇在低负载情况下可能会使用很低的怠速，因此触发报警的是不可避免的。
使用以下命令。 调整阈值：
ipmitool-H[IP地址]-U[用户ID]-P[密码]sensorthreshFANAlower100100100
//调整设备FANA的下限阈值为100，通过设置下限值，可以解决吊扇上报问题
复制代码
重新测试后发现吊扇的转速已经变慢了，系统中也不再出现相关的错误日志。
即将安装的系统：

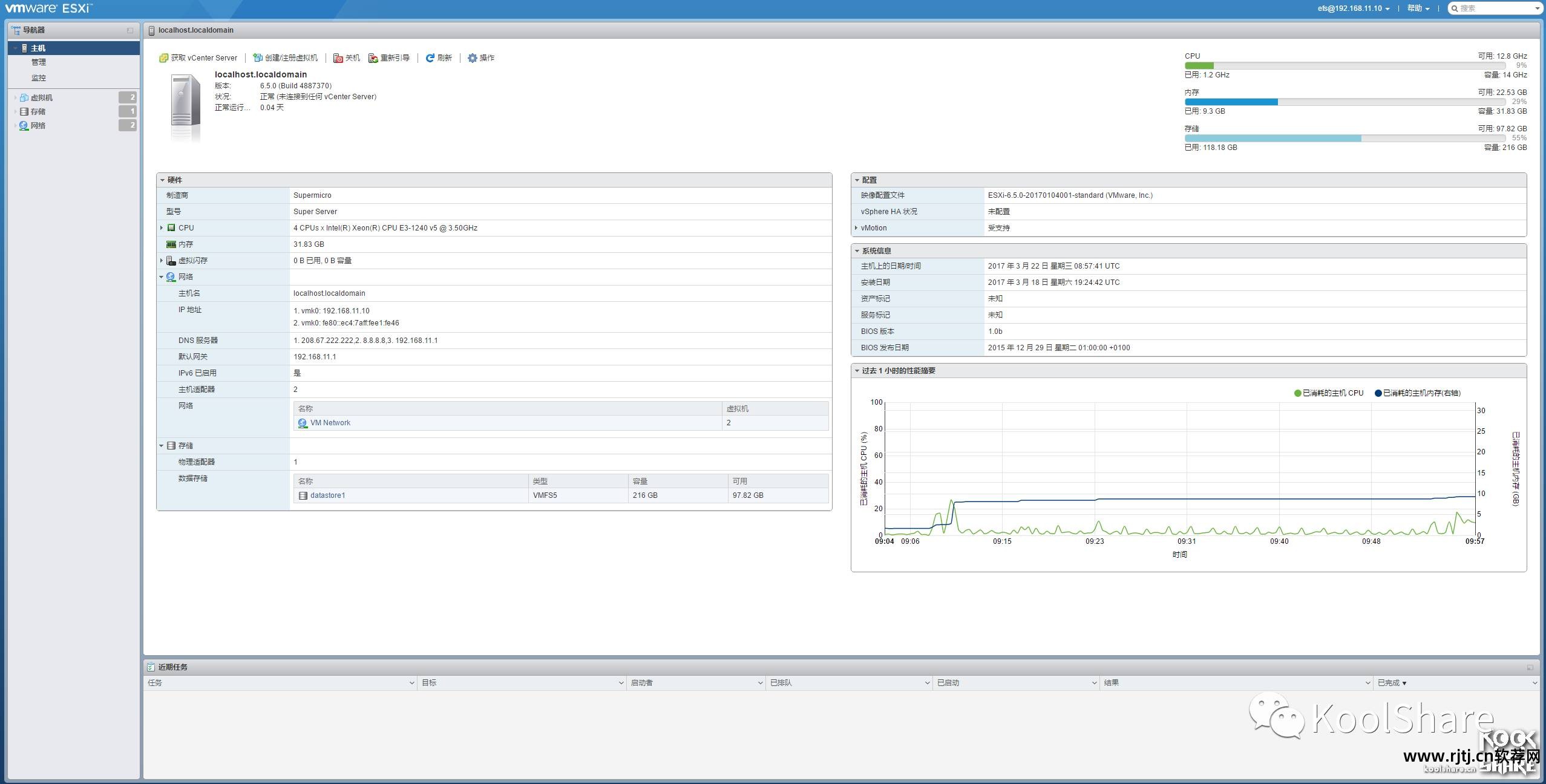

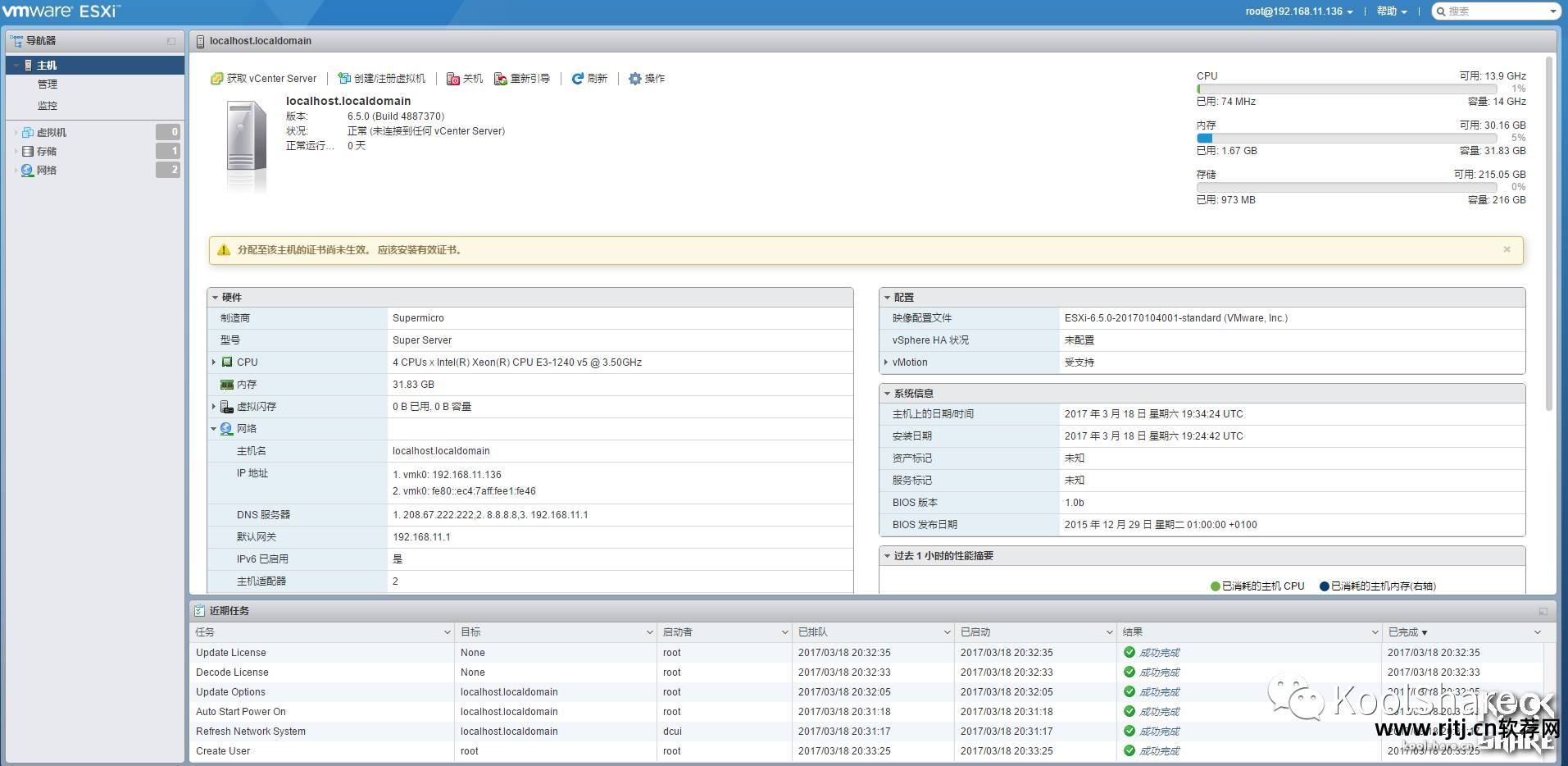

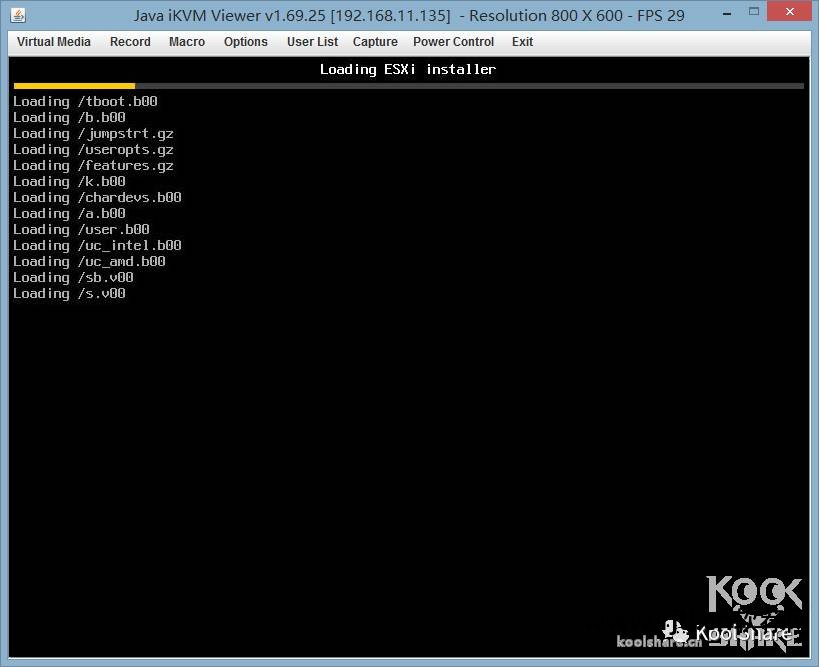

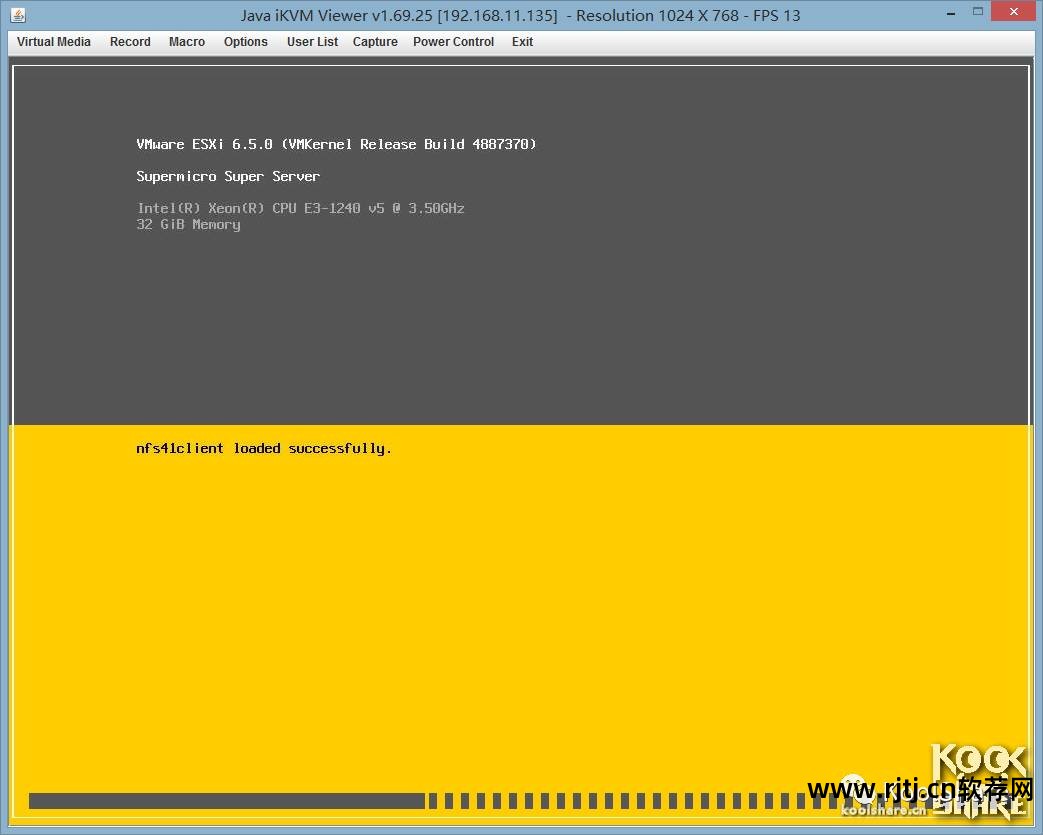

解决了大部分硬件问题后，就可以安装底层系统了。 这次安装的底层系统一直是ESXI，但是直接使用了最新的6.5.0版本，采用了intel的虚拟化技术。 Intel的定向虚拟化技术可以越来越多地直接连接主板阵列卡等硬件设备，这对后期服务器功能的扩展有很大的作用。本次安装我使用了iKVM远程挂载iso安装
ESXI的安装一般都很简单，网上官方和第三方的资料也很齐全。
NAS 服务安装：

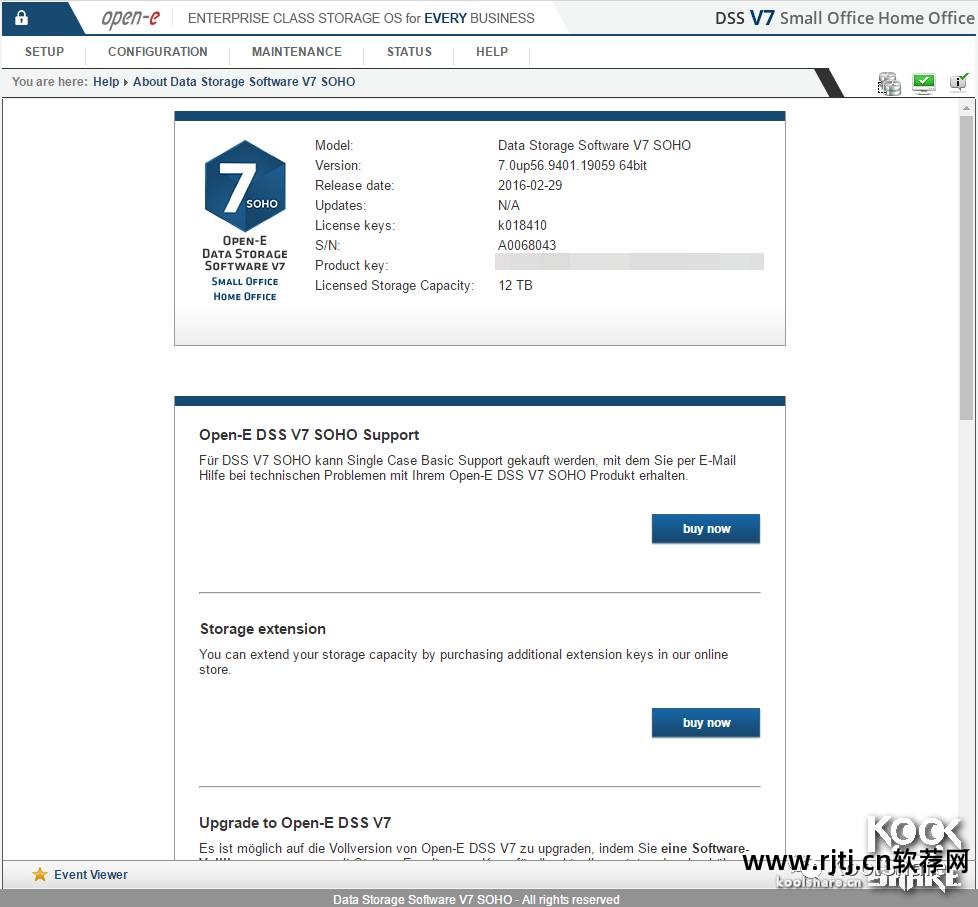

对于NAS服务，我主要使用FTP/Samba，对于SAN，iSCSI确实非常有用。 至于一些多媒体功能，我其实很少用。 因此，我没有选择 Synology 等系统，而是寻找更高效、更稳定的专用 NAS 系统。 我这里选择Open-E（这是某某心脏强烈推荐的），直接使用上面免费的DSSv7SOHO版本。 内置的4T加上朋友推荐获得的8T空间完全可以满足我的需求。
从之前部署Gen8的经验来看，那些企业级系统确实是独一无二的，稳定性和速度都是普通系统无法比拟的。
总结一下我所知道的一些NAS系统
从易用性角度来说，DSM（群晖）>Open-E>FreeNAS=OMV
Sketch速率优化 Open-E≈FreeNAS>DSM>OMV
应用程序可扩展性 OMV>DSM>FreeNAS>Open-E
系统许可证状态：
FreeNAS-BSDbase 开源免费
OMV-Debianbase 开源免费
DSM-linuxbase 闭源硬件捆绑
Open-E-linuxbase闭源收费系统
一般来说，根据不同的需求，不同的系统适合不同的人。
Open-E简直就是一个非常标准的企业级系统。 没有多余的功能。 只保留NAS+SAN很简单。 与这些系统类似的是nexenta (Solarisbase)。 该系统之前已在 Pufer 的上一篇文章中展示过。 不过，它也是一个收费系统，也有一些免费版本可供个人或小规模团队使用。 这些系统在满足其硬件的情况下，具有非常好的稳定性和企业级的数据保护能力。 配合ECC内存和Intel虚拟化，可以充分发挥系统性能。
注：这里我选择系统为DSS 7.0u56。 选择该系统的原因是该版本不限制RAID卡的使用（VM默认的SCSI虚拟卡将用作阵列卡，因此无法正常构建分区）

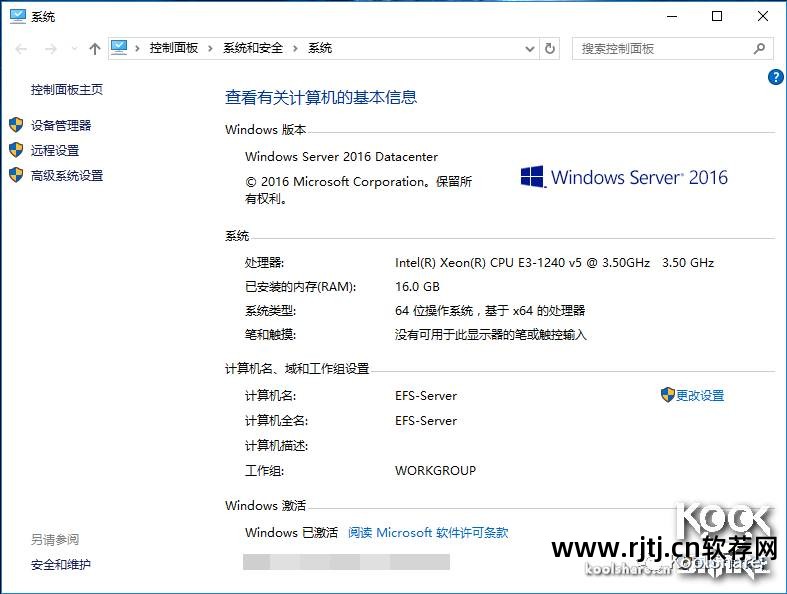

根据系统自带的快速入门文档，很快就可以搭建NAS/SAN。 初始化完成后，我就要开始下一个系统的安装了。 我需要一个系统做一些综合处理，包括一些云盘同步，以及充当Encode测试平台，所以我选择了WindowsServer2016。 在之前的使用过程中，我发现这个系统的稳定性非常好，兼容性也不错。 能满足我的要求吗。
系统激活方面，由于大多数美国高中都提供MicrosoftImagine服务（过去也称为Dreamspark），所以我直接使用系统提供的密钥来激活。 您也可以尝试通过这种方式自行申请。
NAS性能测试：
安装完两个操作系统之后就是最后的系统测试了。
中小企业测试

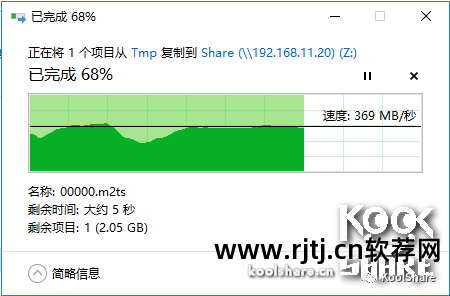

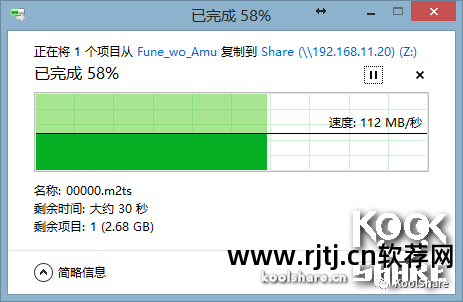

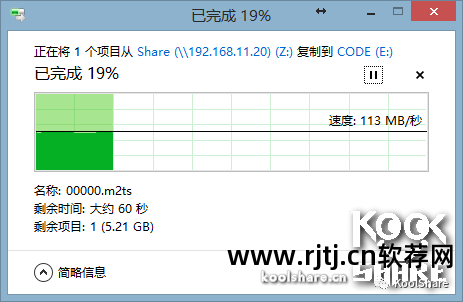

第一个测试是连续读写（通过100M交换机）
支付一些系统消耗，效率还是很好的

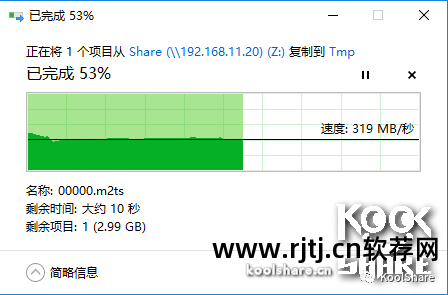

第二次测试依然是顺序读写（通过vSwitch）
可以发现，这里的难点主要是硬盘的读写速度，这基本上是双盘阵列能够达到的速度。

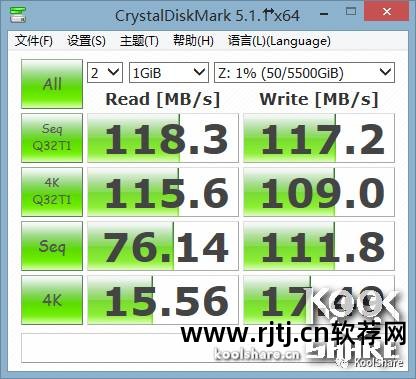

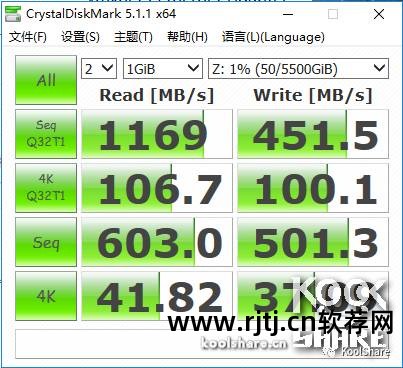

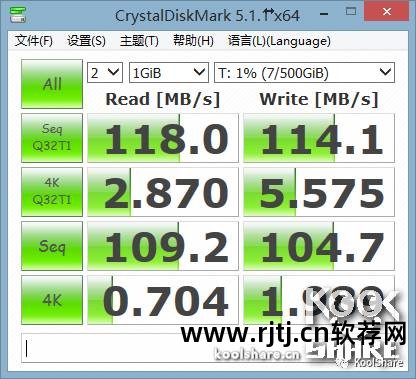

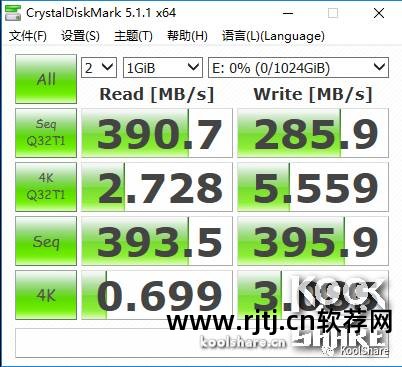

第三届中小企业DiskMark
由于SMB的缓存关系，这个测试数据不是很准确
ISCSI测试
第四个ISCSI的DiskMark
通过100M交换测试iSCSI性能
通过vSwitch测试iSCSI性能
通过测试可以明显看出这里的ISCSI性能与硬盘基本一致。
简要总结
经过漫长的一个月，这个DIYServer终于要上线了，不得不感受一下那些企业级、准企业级软硬件的独特之处。 无论是哪一种笔记本设备，只有适合其使用环境和自己喜好的才是最优秀的系统。 在DIY过程中面对各种问题、解决问题的经历，才是Doityourself的真正意义。
