电路仿真，顾名思义，就是通过仿真软件对设计好的电路图进行实时仿真，模拟实际功能，然后进行分析和改进，实现电路的优化设计。 它是 EDA（电子设计手册）的一部分。 市场上有各种类型的模拟器。 本文详细介绍了六种非常有代表性的电路仿真软件，希望对您有所帮助。

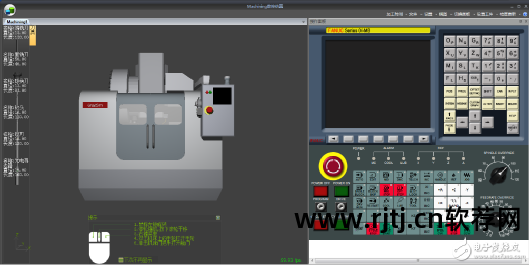

1.加工CNC仿真软件
数控加工仿真软件，数控仿真软件采用逼真的3D车床模型和NC面板来模拟真实车床的操作和加工过程。 初学者通过使用该软件可以掌握NC编程的原理和应用，并且用户在使用过程中可以看到自己的编程，从而达到可视化的疗效，对提高NC学习者的编程学习有很大帮助G代码和车床的操作。 让数控学习不再枯燥。
加工NC模拟软件的特点
机器操作员模拟
NC手动编程、MDI自动输入、自动编辑业务模式；
粗定义基准刀具、追边刀具、安装刀具、加工程序及自动操作；
刀具补偿、系统参数设置；
车床冷却液模拟
3D 型腔的实时铣削和切屑模拟
显示 3D 刀具路径

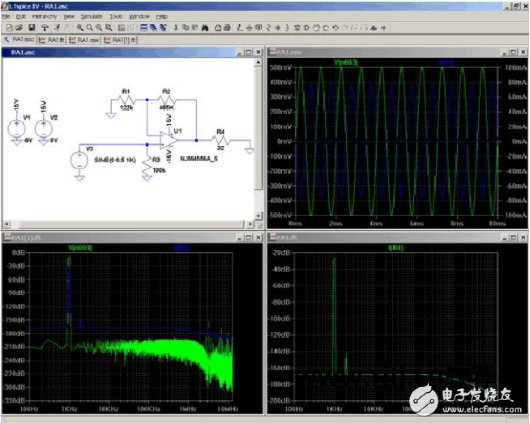

2.LTspice电路仿真软件
LTspiceIV 是一款高性能 SpiceIII 仿真器、原理图捕获和波形查看器，并提供改进和模型来简化开关稳压器的仿真。 我们对 Spice 进行的改进使得开关稳压器的仿真速度极快，这是对标准 Spice 模拟器的重大改进，使用户能够在短短几分钟内完成大多数开关稳压器仿真。 波形观察。 此处的可下载内容包括适用于 80% Linear Technology 开关稳压器的 Spice 和 MacroModel、200 多个运算放大器模型以及内部电阻器、晶体管和 MOSFET 的模型。
在电路图仿真过程中，内置的模型往往不能满足需要，大型芯片供应商也会提供免费的SPICE模型或PSpice模型供下载，LTspice可以将此模型导出到LTSPICE进行仿真。 甚至一些厂商已经开始提供LTspice模型，直接支持LTspice仿真。 这是其免费 SPICE 电路仿真软件 LTspice/SwitcherCADIII 的重大更新。 这也是LTspice电路图仿真软件在法国、英国、法国、中国广泛普及的根本原因。
LTspiceIV 具有多线程求解器，旨在提高现有多核处理器的利用率。 此外，该软件还外化了新的 SPARSE 矩阵求解器，该求解器使用汇编语言来接近当前 FPU（浮点处理单元）的理论浮点计算极限。 当使用双核处理器时，LTspiceIV 可使大小电路的仿真率提高 3 倍。 同等设置精度下，电路仿真时间比PSpice预估时间要长很多（本来要等3个小时，现在一个小时就结束了。）。 功能强大且免费使用的仿真工具，何乐而不为呢？ 这并不是看不起pspice软件。 Cadence的Pspice软件的配置和应用越来越多，可以进行越来越复杂的电路仿真和设置。 由于大多数工程师不需要特别复杂的应用，免费的LTspice可以满足基本应用。
Pspice仿真工具的另一个大鳄是mulTIsim，这也是一个非常好的软件。 mulTIsim软件也是一个非常强大的软件。 其示波器功能特别适合中学生和教师的教学演示功能，而mulTIsim和pspice都需要昂贵的License费用，ltspice对于企业应用和小型企业应用也是一个很好的替代方案，特别是当设计任务和仿真要求较高时虽然不是很频繁，但ltspice凸显了其独特的优势。

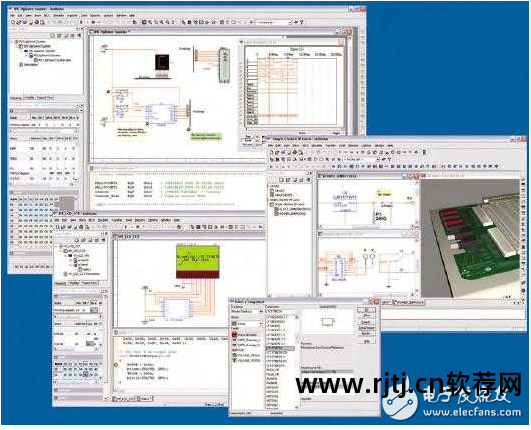

3. 多重模拟
Multisim是美国国家仪器（NI）有限公司推出的基于Windows的仿真工具，适用于板级模拟/数字电路板的设计。 包括电路原理图的图形化输入和电路硬件描述语言的输入方式，并具有丰富的仿真和分析能力。
工程师可以使用 Multisim 交互式地构建电路原理图并进行电路仿真。 Multisim抽象了SPICE仿真的复杂内容电路仿真软件multisim，使工程师能够快速捕获、仿真和分析新设计，而无需深入了解SPICE技术，这也使其更适合电子教育。 通过Multisim和虚拟仪器技术，PCB设计工程师和电子教育工作者可以完成从理论到原理图捕获和仿真再到原型设计和测试的完整集成设计过程。
多卡功能
NIMultisim软件是一款专门用于电子电路仿真和设计的EDA工具软件。 作为运行在Windows下的个人桌面电子设计工具，NIMultisim是一个完整的集成设计环境。 NIMultisim计算机仿真和虚拟仪器技术可以解决理论教学和实际动手实验矛盾的问题。 学生可以通过计算机模拟轻松再现刚刚学到的理论知识，并可以利用虚拟仪器技术创建自己的仪器。 NIMultisim 软件绝对是电子教学的首选软件工具。
直观的图形用户界面
整个操作界面就像一个电子实验工作台。 绘制电路所需的元件和仿真所需的测试仪器可以直接拖放到屏幕上，并通过敲击键盘进行接线。 软件仪器的控制面板和操作方法均与实物相似，检测数据、波形和特性曲线与真实仪器上看到的一样；
丰富的元素
它提供了来自全球主流器件提供商的17000多种器件，并且可以方便地编辑和更改器件的各种参数，并且可以借助模型生成器和代码模式创建模型来创建自己的组件。
强大的仿真能力
以SPICE3F5和Xspice为核心作为仿真引擎，通过Electronicworkbench的设计改进功能优化数字和混合模式的仿真性能。 包括SPICE仿真、RF仿真、MCU仿真、VHDL仿真、电路向导等功能。
丰富的测试仪器
提供22种虚拟仪器来检测电路动作。 该仪器的设置和使用与真实仪器相同电路仿真软件multisim，具有动态交互显示。 不仅可以创建Multisim提供的默认仪器，还可以创建LabVIEW的自定义仪器，使得测试、测量和控制应用程序的仪器可以在图形环境下灵活升级。
完整的分析工具
Multisimt 提供了许多分析函数，可以使用模拟生成的数据（从基本到极端到不常见的数据）执行分析，并且可以手动执行一个分析作为另一个分析的一部分。 集成LabVIEW和Signalexpress进行快速原型开发和测试设计，具有符合行业标准的交互式检测和分析功能；
奇异的射频 (RF) 模块
提供基本射频电路的设计、分析和仿真。 RF模块由RF专用（射频专用器件，包括自定义RFSPICE模型）、用于创建用户定义RF模型的模型生成器、两个RF专用仪器（SpectrumAnalyzer频谱分析仪和NetworkAnalyzer网络分析仪）、一些RF专用分析（电路特性、匹配网络单元、噪声系数）和其他组件。
强大的MCU模块
支持4类单片机芯片，支持外部RAM、外部ROM、键盘、LCD等外围设备的仿真，并分别提供对4类芯片的汇编编译支持； 构建的项目支持C代码、汇编代码和16补码代码，并兼容第三方工具的源代码； 包括设置断点、单步运行、查看和编辑内部RAM、特殊功能寄存器等中间调试功能。
建立后处理
对分析结果进行物理运算的类型包括算术运算、三角运算、指数运算、对数运算、复合运算、向量运算、逻辑运算等；
详细报告
以便呈现物料清单、元件明细报告、网络报告、原理图统计报告、冗余门电路报告、模型数据报告、交叉报告7种报告；
兼容信息转换
提供原理图和仿真数据到其他程序的转换方式，可以将原理图输出到PCB布局（如Ultiboard、OrCAD、PADSLayout2005、P-CAD和Protel）； 将仿真结果输出到MathCAD、Excel或LabVIEW； 输出网表文件； 前注和后注； 提供InternetDesignSharing（互联网共享文档）

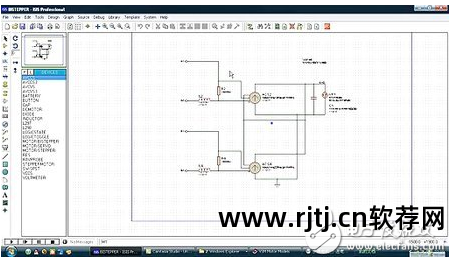

4.变形虫
Proteus软件是日本LabCenter Electronics出版的一款EDA工具软件（该软件中国总代理为上海丰标电子科技有限公司）。 除了具有其他EDA工具软件的仿真功能外，还可以仿真单片机及其外围元件。 是目前比较好的模拟微控制器及外围元件的工具。 事实上，国外推广刚刚起步，但已受到单片机爱好者、从事单片机教学的班主任以及致力于单片机开发应用的科技工作者的青睐。
Proteus是日本著名的EDA工具（仿真软件）。 从原理图布局、代码调试到MCU与外围电路的联合仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。 它是全球唯一集成电路仿真软件、PCB设计软件和虚拟模型仿真软件的设计平台。 其处理器型号支持8051、HC11、PIC10/12/16/18/24/30/DsPIC33、AVR、ARM、8086和MSP430等。2010年减少了Cortex和DSP系列处理器，其他系列处理器型号也相继推出。不断减少。 编译方面，还支持IAR、Keil、MPLAB等多种编译器。
变形杆菌特点
Proteus软件具有其他EDA工具软件（例如：multisim）的功能。 这个函数是：
1.布局示意图
2. PCB手动或手动布线
3. SPICE电路仿真
革命性的特点
1.交互式电路仿真
用户甚至可以实时使用RAM、ROM、鼠标、电机、LED、LCD、AD/DA、一些SPI组件和一些IIC组件。
2.模拟处理器及其外围电路
可仿真51系列、AVR、PIC、ARM等常用主流单片机。 也可以直接根据原理图在虚拟样机上编程，然后配合显示输出，看看运行后输入输出的疗效。 通过系统中配置的虚拟逻辑分析仪和示波器，Proteus搭建了完整的电子设计开发环境。

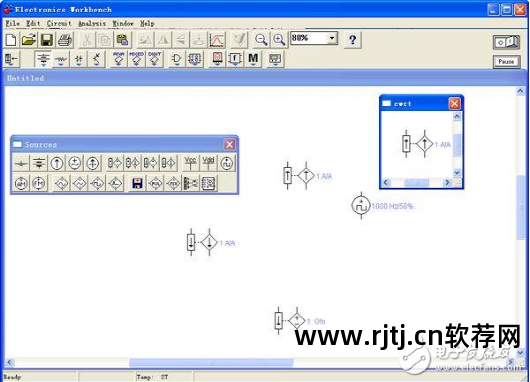

5、电子工作台
ElectronicWorkbench是一款电子电路仿真软件，可以进行各种电路工作演示，模拟各种电子电路，并对显示波形进行缩放。 ElectronicWorkbench是一款经典、精致、易用的模拟和数字电路仿真软件
特征
使用ElectronicWorkbench，您无需订购一整套昂贵的电子仪器，这里有：函数发生器、频谱分析仪、示波器、数字万用表...，只要先画出电路，将电路与仪器连接起来接线，并设置各仪器参数，设置电源电流并连接电源。
可以进行各种电路工作演示，模拟各种电子电路，放大显示波形，模拟数字电路、模拟（线性）电路以及数字电路和模拟（线性）混合电路，如：波形、频率、周期、有效值， ETC。

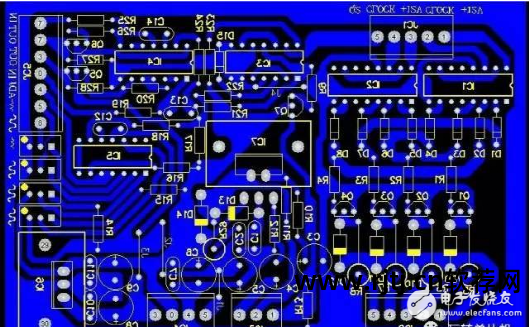

6.节奏快板
Cadence是全球最大的电子设计技术及配套服务的EDA供应商之一。 Cadence® Allegro® 是Cadence公司推出的一款先进的PCB设计布线工具。
Allegro提供良好的交互式工作插座和强大的构建功能，结合其后端产品Capture，为当前高速、高密度、多层复杂的PCB设计和布线提供了最完美的解决方案。
Allegro具有完善的Constraint设置，用户只需根据要求设置布线规则，布线时不违反DRC即可达到布线设计要求，节省了繁琐的人工检查时间，提高了工作效率！ 还可以定义最小线宽或线长等参数，以满足当今高速电路板布线的各种需求。
