13.3 博声中央背景音乐主持人
一、功能说明
后台音频简介
backaudio是行业家庭智能背景音乐领先品牌。 采用英国顶尖的音频工程设计和DSP数字信号处理技术。 集成声阵理念和先进的控制系统，拥有多项该领域专利； 博声家庭背景音乐系统凭借卓越稳定的性能、卓越的人性化设计理念和优质的服务，深受广大客户的喜爱和消费，受到读者的广泛好评。
2、产品介绍
产品特点与功能
博声E69中央智能背景音乐系统采用日本顶级音频工程设计和DSP数字信号处理技术，高保真立体声音质，柔和柔和，真正给您带来无限的休闲生活享受。
1.支持海量云资源，如云音乐、语言节目、新闻资讯，通过手机控制端（支持Andriod、IOS手机设备），您可以随时搜索您喜欢的歌曲，选择新闻资讯和语言节目（如评书、相声、小品等）。
2.高保真、立体声音质，HI-FI级画质效果，每路输出额定功率25+25W，可与任何高端音箱音质相媲美。
3、内置音源、功放阵列和控制系统开机校时软件，通过通道控制可以实现对不同音源的直接完整控制，无需费心在不同音源之间来回操作。
4.支持不同通道音源独立控制：可同时使用9个音源； 每个房间可独立选择FM1或FM2音源、U盘本地音乐、（每个通道可同时播放不同歌曲）AUX1、AUX2、云音乐、语言节目、新闻资讯（主机已联网） ，并且每个输出通道可以同时播放不同的云音乐，）等音源。
5、支持不同音源任意播放功能：可实现播放每个音源的不同歌曲或专辑的上一首、下一首、循环播放等功能。（注：AUX仅支持上一首、下一首、播放、暂停等）。
6.各通道单独音量控制，32级笔记本调音。
7.配备音调EQ调节模式：可调节不同频段的音量。
8.内置2路高灵敏度FM收音模块，可手动搜索并存储FM电台，并可在FM状态下通过控制面板调节电台。
9.支持外接U盘，方便从笔记本下载喜欢的音乐。
10、系统可设置定时开关机，具有唤醒功能； 可设置定时闹钟，具有提醒功能。
11.独特的智能设计：外接电话静音模块，当电话接通时，对应卧室手动静音。
12、可通过网络套接字、开放合约与其他智能中控系统联动。
13、配备网络插座，系统可接入路由器手动获取IP地址（路由器需开启DHCP），主机可从网络获取网络音源。 其他控制软件也可以通过网络控制主机。
14、上位机可通过网络手动调整时间。
15、各通道支持通过控制面板或手机APP进行通道间广播对讲。
16.系统支持聚会播放模式。
16、系统支持网络升级和U盘升级两种升级方式。
17、系统支持网络升级和U盘升级两种升级方式。
3、产品结构

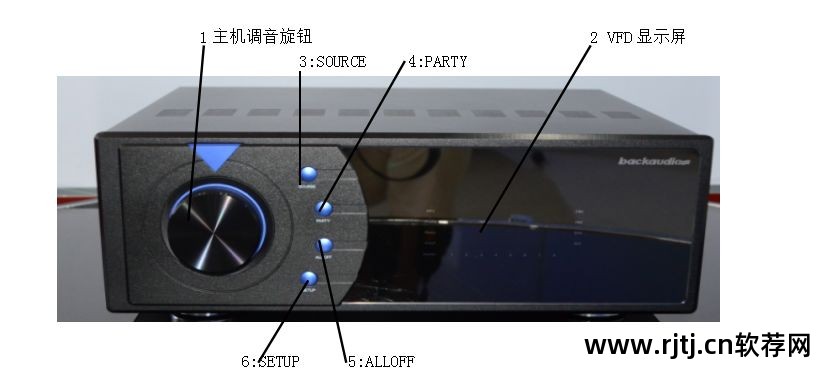

主机前台
主机前台
主机正面按钮功能设置说明（英文操作界面）
日常操作按钮功能：
1、主机音量调节旋钮，主机音量即系统功放音量，各通道音量可单独调节。 逆时针旋转旋钮时，主音量减小； 顺时针旋转旋钮，主音量增大），为避免误操作，该值不会保存，重启机器后会手动重置为最大。
2、VFD显示屏：显示主机的控制状态、音量、音源等。
3、主机通电后，按【PARTY】键打开所有通道，显示VFD，待机指示灯灭； 每个通道都会记忆并播放上次操作崩溃时的音源、音乐等信息，例如：第一个通道是之前崩溃前正在播放的 FM 电台，当崩溃时第一通道会播放上一个 FM 电台。再次打开（如果音乐不存在，则手动播放第一首）。
4、在开机状态下按【ALLOFF】键关闭所有通道，主机处于待机状态，关闭VFD显示屏，同时待机指示灯亮。
5、PARTY模式下，每按一次【SOURCE】按钮，主机就会切换音源，按照本地音乐、网络音乐、FM1、FM2、DVD、DVD的顺序切换所有通道PARTY的音源。辅助。 例如：将音频源切换到FM1电台，则所有通道的音频源都转换为FM1电台状态。
按键组合功能：
同时按下【SETUP】按钮和【SOURCE】按钮开始手动搜台，此时FM音源闪烁，VFD启动搜台效果。 完成后，VFD显示将恢复到原来的状态。
注意：在搜索电台的过程中，请勿关闭主机电源。 以下功能仅在手机控制端或触摸屏方开机时有效）。
1、未按“SETUP”：按“SOURCE”可切换所有已打开的通道音源。 系统启动后，会按以下顺序循环播放：CD、FM1、MP3、AUX。
2. 按“SETUP”：当某个频道在 FM1 或 FM2 下时，按“SOURCE”开始手动搜台（FM1 或 FM2 下的第一个频道开始手动搜台），此时 FM 源闪烁 VFD 启动来寻找疗效。 完成后，VFD显示将恢复到原来的状态。
3、未按“SETUP”：按“ALLOFF”关闭所有打开的通道。
4.“PARTY”按钮：打开所有未打开的通道，并手动进入派对模式。
特点：主机控制功能简单，大部分控制功能集中在各卧室的控制面板和手机控制终端。
1.同时按“SETUP”+“PARTY”5秒以上，将固定IP模式更改为手动IP设置。
2、“SOURCE”+“ALLOFF”，同时按10以上，系统版本将回滚到之前的版本（建议谨慎操作）。
温馨提示：
请勿频繁开关主机电源。 主机可24小时开机，始终处于待机状态。 系统静态功耗很小（高于10W）。

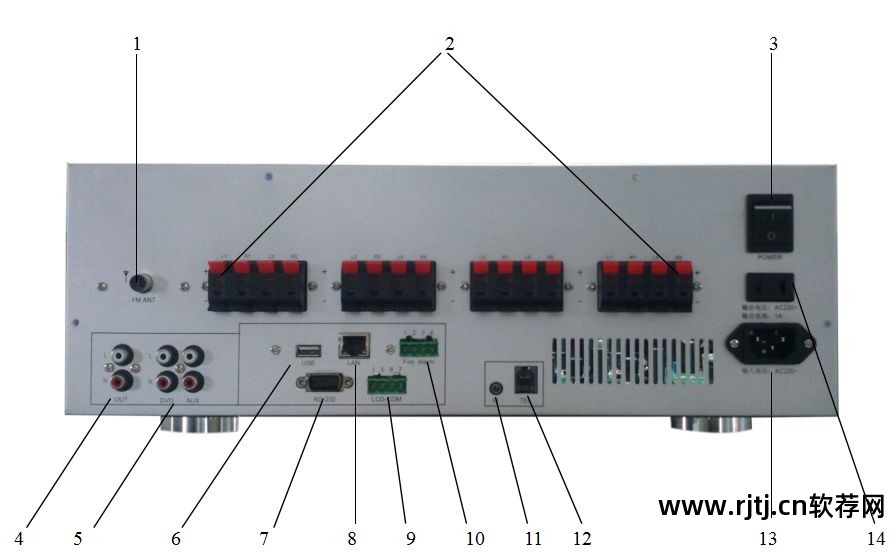

主持人回来
1. FM 天线插座。
2. SPK OUTPUTS，耳机输出：连接4或8欧定阻扬声器，或耳机，分左右声道。
3. 主电源开关。
4. SOUCE OUTPUTS，音源输出插座：同时输出系统第一音源，可外接恒压音频系统，方便系统扩展。
5.音源输入：外接DVD、AUX，可以接入自己喜欢的音源（比如可以接入2路DVD，或者1路DVD、1路电视等，也可以接入其他音频源，您可以学习红外遥控命令以通过面板控制DVD）。
6、USB插口：该插口用于连接U盘或联通硬盘（注：U盘和联通硬盘的文件系统格式必须为FAT32和NTFS）。
7. 该套接字仍未定义。
8. LAN 口：将网线连接至路由器。
9、LCD-COM：A76面板电源插座（供电电流DC2424V）。 （预留485通讯插座）。
10.火警插座：直接将提供的火线连接至此插座。
11、IR：红外输出口，控制DVD音源时，输出学习到的红外遥控命令。
12、TEL：电话线插座，用于电话静音。
13. 220V输入：接入市电电源。
14、220V输出：主要用于DVD电源，将DVD电源设置为常开，然后连接到此插座。 这使得其电源可以由主机控制。

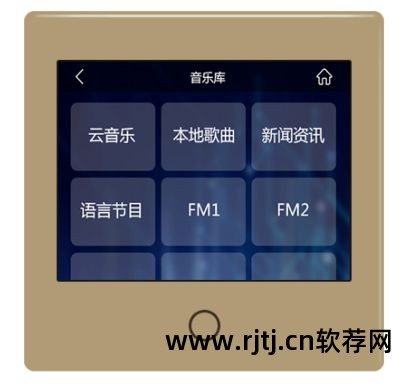

纯触摸液晶控制面板BA-E69TCS使用说明
产品特点
1、拉丝铝金属边框结合Agree的外观设计，优雅时尚。
2. 320×240像素全彩液晶触摸屏，动感流畅的外观设计。
3、界面丰富美观，操作简单明了。
图1
键盘操作及功能定义
开/关和面板接口
图2
1、当主机处于死机状态时，液晶屏不显示任何内容。 上电后，系统启动，显示屏进入如图2所示的播放界面。
2、面板界面包括播放界面和菜单界面两部分。 您可以通过点击界面右上角的菜单按钮或主页按钮来切换界面。
3、播放界面用于显示正在播放的歌曲的基本信息以及播放的相应控制。 面板默认处于播放界面，在播放界面点击菜单按钮即可进入菜单。

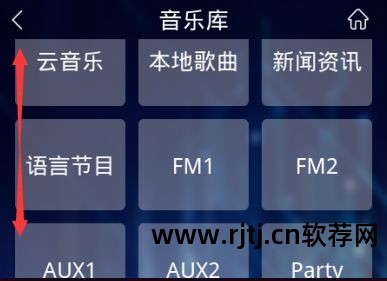

4、菜单界面（图1）用于选择要播放的歌曲列表以及查看面板上的各种设置和信息。 如果菜单显示内容较多，可以上下滑动面板连接菜单，显示更多内容。 点击左上角返回按钮返回上一级菜单页面，或按主页按钮返回播放界面。
音频源选择和系统设置
菜单界面包括云音乐、语言节目、新闻资讯、本地歌曲、FM1、FM2、AUX1、AUX2、PARTY、对讲、系统设置。
图3

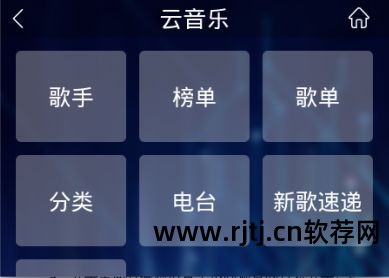

云音乐：云音乐包括歌手、榜单、歌单、类别、电台、新歌快讯、专辑七大分类。
图4

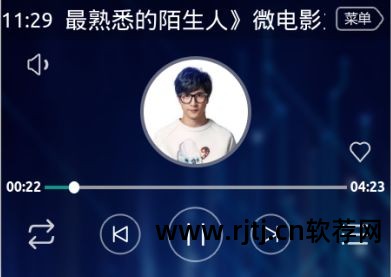

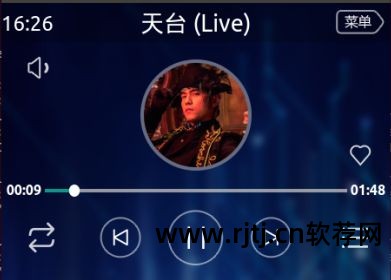

云音乐播放界面：显示当前播放的歌曲、绑定通道的状态、播放控制等一些信息。
图5
1、播放界面顶部两侧显示当前系统时间（需要主机时间网络同步），顶部中间显示当前播放媒体名称，进入播放按钮菜单在左边。
2. 界面右侧为音量控制。 两侧的心形按钮为收藏按钮，点击后按钮变成红色，表示该歌曲被收藏。 收藏按钮下方是播放进度条，显示当前播放媒体的总时长和当前播放时间。

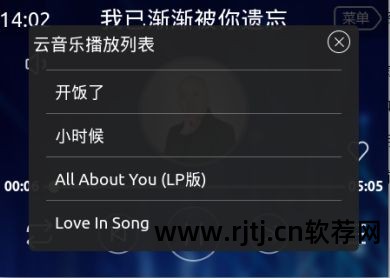

3. 界面下方为播放控制按钮。 两侧第一个是播放模式按钮。 有循环、随机、顺序三种播放模式，点击按钮即可切换。 如果播放媒体是新闻信息或语言节目播放方式，则只能采用顺序方式。 上一个按钮用于切换到当前播放列表中的上一首歌曲，下一个按钮用于切换到当前播放列表中的下一首歌曲，play/../assets/90422.png"alt="">按钮控制媒体播放播放/暂停，最右边的按钮是当前播放列表，点击该按钮后显示当前播放列表，用户可以通过播放歌曲将歌曲添加到当前播放列表中。
图6
播放不同来源的歌曲时，当前播放列表也会急剧切换到对应媒体的播放列表。 播放列表包括本地音乐播放列表、云音乐播放列表、语言节目播放列表、新闻信息播放列表。

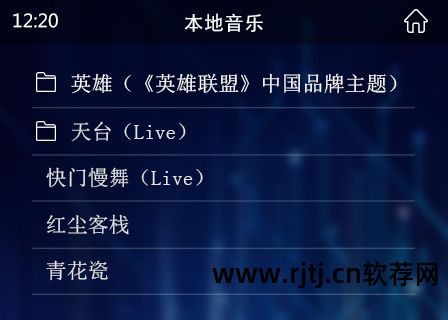

本地歌曲：点击菜单界面的本地歌曲，切换到本地歌曲界面。 在界面上浏览本地存储介质中的文件，选择要播放的本地歌曲。
本地存储介质可以是外接硬盘（如A90）或外接U盘（如A76）。 如果没有本地存储介质，则无法播放本地歌曲。
图7
播放本地歌曲时的播放界面与云音乐播放界面相同（图5）。 播放本地歌曲时，会将其添加到本地播放列表中。

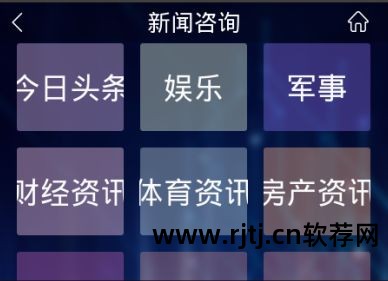

新闻信息：点击菜单中的新闻信息，进入新闻信息界面。 新闻信息按照主题整理不同类型的时事新闻。 播放新闻信息时的播放界面与云音乐播放界面相同（图5）。 当播放新闻信息时，将其添加到新闻信息播放列表中。
图8

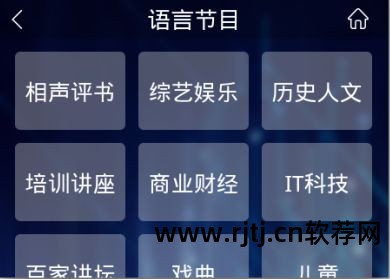

语言程序：点击菜单中的语言程序，进入语言程序界面。 语言节目包括综艺评书、小品讲座等音频节目。 语言程序的播放界面与云音乐播放界面相同（图5）。 当语言节目正在播放时，将其添加到语言节目播放列表中。
图9

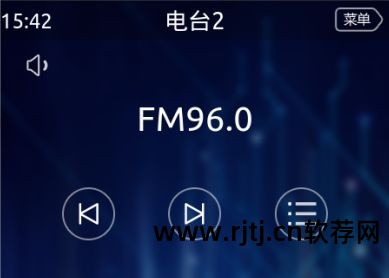

FM：Poson主机中有两个广播电台，FM1和FM2。 两个电台独立播放，互不影响。 他们共享相同的广播电台列表。 在菜单界面点击FM1或FM2，面板上绑定的频道将跳入指定电台。 当频道切换到FM时，播放界面也相应切换到FM播放界面。 界面中央显示当前频道的广播电台的调频频率。
图10
单击列表按钮，弹出当前电台的播放列表，单击列表可切换电台的播放频道。 单击 按钮切换到列表中的上一个播放频率，单击 按钮切换到下一个播放频率。
AUX：菜单界面有两个音频输入插孔AUX1和AUX2，分别对应Poson主机背面的两个AUX插孔。 选择AUX后，面板绑定的通道将播放音频输入插座对应的音频。 当通道切换到AUX 时，播放界面也相应切换到AUX 播放界面。 播放界面中央显示当前正在播放的AUX源。
图11
Party播放时的播放界面与云音乐播放界面相同（图4），界面右侧会下移显示Party退出按钮，点击即可退出Party模式。
图12

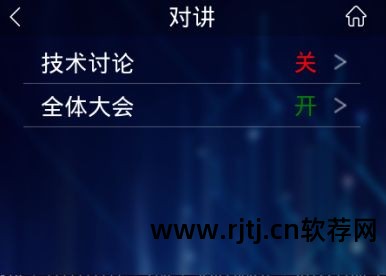

对讲：允许同一对讲组内的通道通过对讲进行实时语音通话。 在菜单界面点击对讲，进入对讲菜单。 菜单中显示现有的对讲组及其状态。
图13

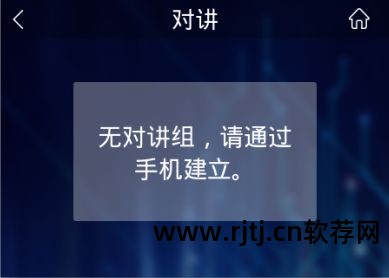

如果当前主机不存在对讲组，则无法启动对讲。 对讲群组需要用户通过手机APP建立。
图14

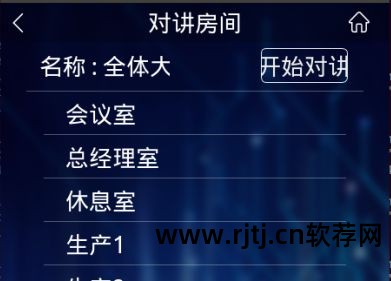

单击要打开的对讲组，进入对讲组菜单。 菜单中列出了对讲组的名称和成员列表，点击“启动对讲”按钮即可启动对讲组。
图15

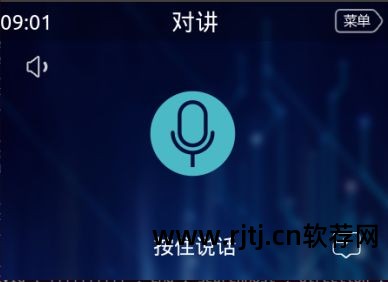

对讲组启动后，手动跳转到回放页面，回放页面也切换到对讲状态。 按中间的红色对讲按钮开始通话，通话结束后抬起键盘。 当前通道可以通过右下方的退出按钮退出对讲。
图16

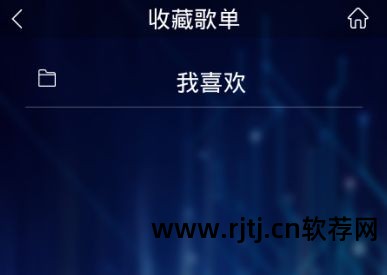

收藏播放列表：点击菜单中的收藏播放列表，切换至收藏播放列表界面。 收藏播放列表界面显示当前主机已有的播放列表。 其中“我喜欢”是默认的初始版本。 您可以通过移动应用程序创建和删除播放列表。 在音乐播放界面点击收藏按钮，该音乐将默认添加到“我喜欢”播放列表中。
图17

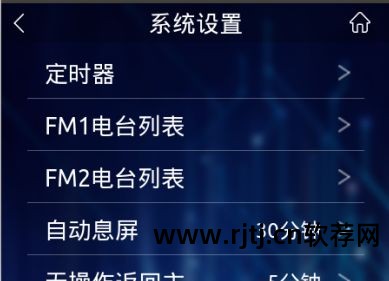

系统设置：点击菜单界面的设置，进入系统设置界面，可以更改和查看控制面板和主机的参数信息。
图18

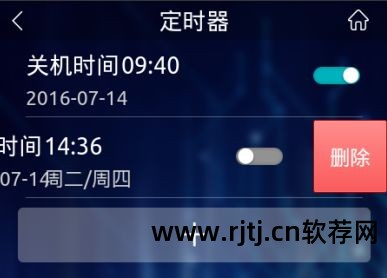

（1）定时器：定时器用于调度主机定时开关机，但只能设置开关机时间、开关机时手动播放歌曲、重复时间、当前是否处于活动状态等. 单击计时器可更改其设置参数。 点击定时器信息右侧的按钮，可以启动或取消定时器（红色表示取消，红色表示启动）。 单击底部的十字减号可减少新计时器。 在计时器上向左滑动，将出现删除按钮。 单击该按钮可删除计时器。
图19

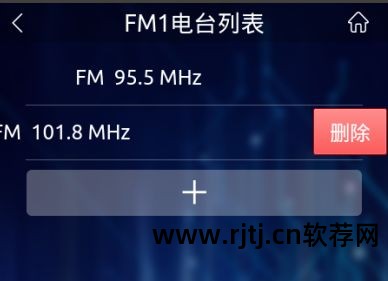

(2) 电台列表：电台列表显示FM1 或FM2 电台的频道列表，并可以添加或删除列表。 列表向左滑动显示删除按钮，点击删除可删除某个电台频率，点击下方十字减号可减少新的电台频率（FM频率范围限制为76MHz至108MHz）。
图20

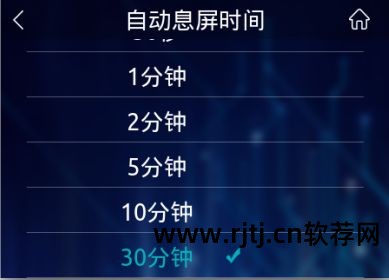

(3) 手动灭屏时间设置：在一定时间无任何操作后，侧面板将手动关闭灭屏。 时间可以从30秒、1分钟、2分钟、5分钟、10分钟和30分钟中选择。
图21

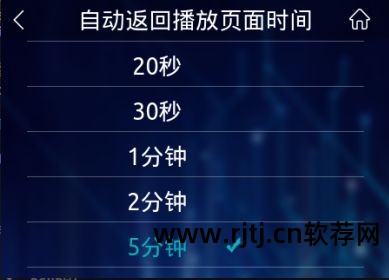

(4) 手动返回播放页面时间设置：一定时间后无任何操作，面板将手动返回播放界面。 时间可以从10秒、20秒、30秒、1分钟、2分钟和5分钟中选择。
图22

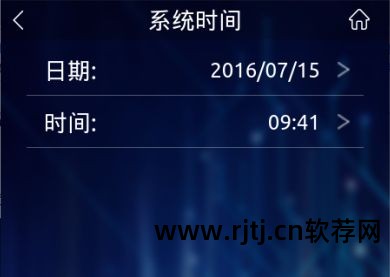

(5) 系统时间：设置系统时间。 时间设置后，主机和面板的时间将同步修改。
图23

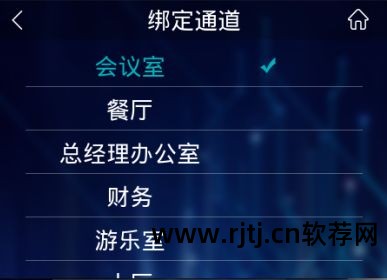

(6) 绑定通道：选择与控制面板绑定的通道。 页面会显示主机对应面板的所有通道，点击通道名称即可绑定通道。 一个面板只能绑定一个通道。
图24

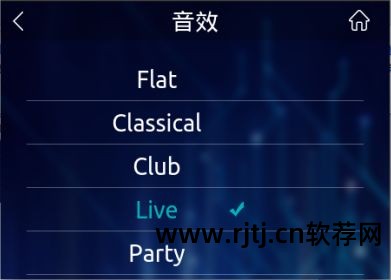

(7) 音质：设置当前通道的音质。 目前支持的音质有 Flat、Classical、Club、Live、Party、Pop、Rock、Soft。
图25

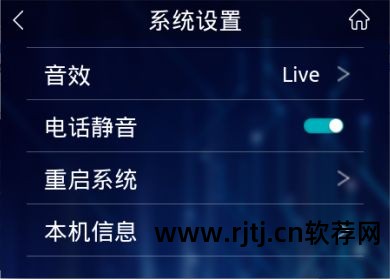

(8) 电话静音：如果主机连接的是固定电话线，当有电话打入时，可以将主机绑定的通道设置为手动静音。 点击两侧按钮可切换静音使能，白色为取消手机静音，红色为激活。
图26

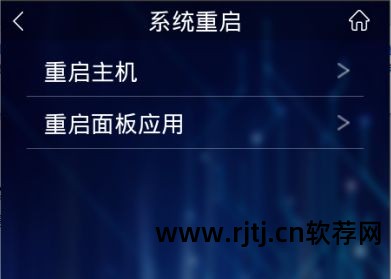

(9) 重新启动系统：在重新启动系统菜单中，可以重新启动主机、面板或应用程序。
图27

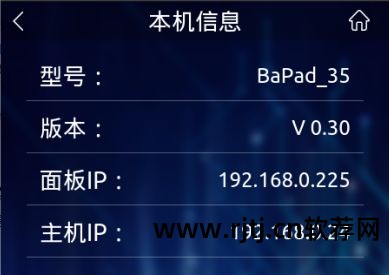

(10) 本机信息：本机信息界面可以显示面板型号、软件版本、面板IP和主机IP。
图28
4、安装调试
接线指南

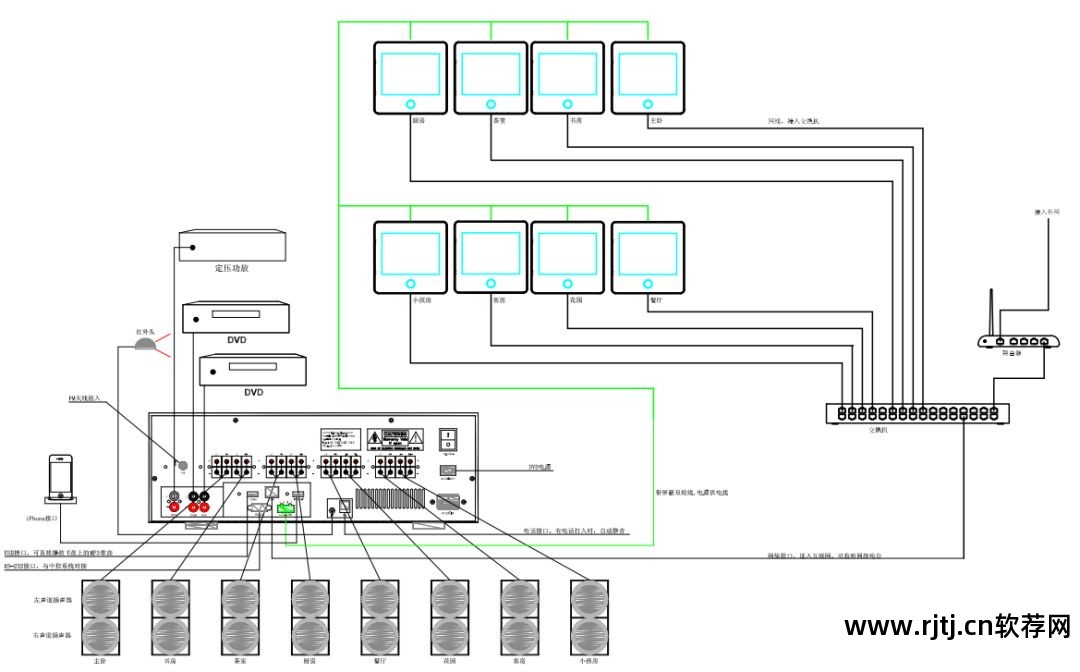

博声E69中央智能家居背景音乐系统采用菊花链（即手拉手）接线结构，主机是系统的中心，所有触摸控制面板通过4芯RVV4*0.5线并联直接与主机连接（给面板供电）和每个控制面板通过单根Cat5e网线通过交换机与主机连接（面板与主机之间的通信）。 扬声器与主机连接采用2*150以上编织的优质扬声器线。 如右图所示：
背景音乐系统接线示意图
备注1：如果后音频中央智能主机和作为音源的DVD没有放置在一起，则DVD和主机之间需要铺设音频线（最好是屏蔽的，距离不要超过5米）。 建议DVD与百盛中央智能主机放置在一起，红外控制器与主机之间无需布线。
注2：接线是系统安装的基础。 为了保证接线质量，建议接线后用万用表测量每条线是否开路、漏电。
备注3：实践证明，很多现场工程问题都是由布线引起的。 因此接线一定要小心，有的漏电甚至会损坏设备。
扬声器选型依据
后音频中央智能主机每个输出通道最大功率为50W（接4-8欧姆扬声器），阻抗为4~8欧姆。 扬声器的选择基于以上参数。
定压扬声器的使用方法
选择吸顶扬声器或木质墙壁扬声器。 许多吸顶扬声器具有恒压输入端子和恒阻输入端子。 我们选择恒阻输入端子。 对于没有恒阻抗输入端子的恒压音箱开机校时软件，先拆掉变压器，然后连接后音频中央智能主机。
A76的第一通道设置为多路输出，向外部提供音频输出。 可以将音源提供给恒压扬声器，然后将恒压扬声器的恒压端直接连接至恒压扬声器的输出。
扬声器阻抗和并联
建议使用阻抗为8欧姆的耳机或耳塞，且不允许多个扬声器并联使用，以免烧毁机器。
如果使用4欧姆扬声器，左右声道每个只能连接一个扬声器，不允许多个连接，否则可能损坏主机音频阵列。
音箱安装位置及音效
为了保证立体声效果，在安装音箱时需要考虑人在房间内的活动特点。 例如，在厨房，将扬声器安装在卧室的左侧； 在客厅，将音箱安装在书房的左侧； 在餐厅，考虑将扬声器安装在餐桌的左侧。
一般情况下，音箱之间的距离保持在天花板高度的1.5倍左右，才能有更好的立体声效果。 如果卧室较大，可以考虑在左右声道连接两个8欧姆的扬声器，使声音更加均匀，立体声效果更好。

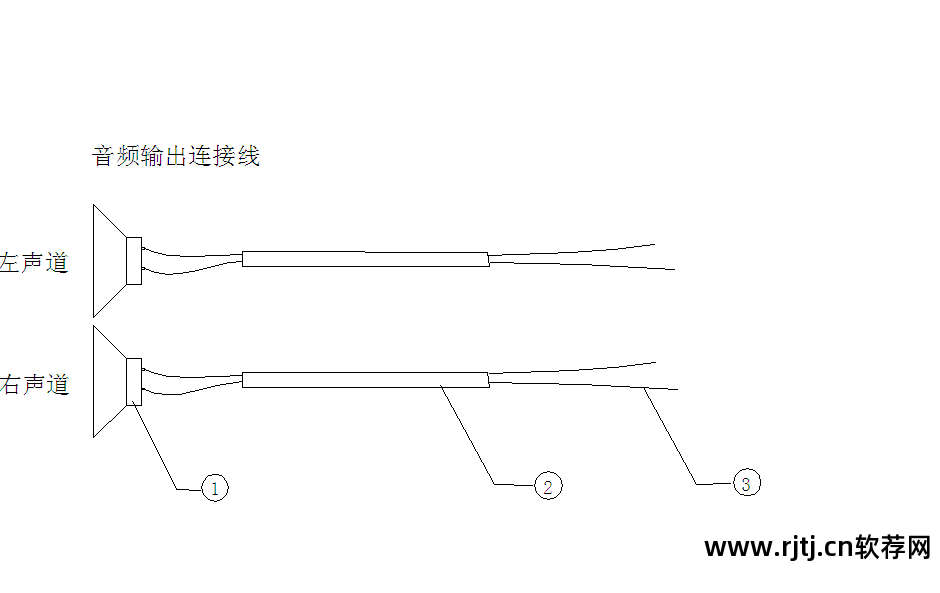

技能要求
1、每个通道的两根导线不得短路，注意导线之间的绝缘。
阐明
1、4欧或8欧耳机（或耳机、音柱）。
注意：1、如果使用吸顶定压音箱，必须拆掉变压器； 2、声音的疗效很大程度上取决于声音的质量，所以尽量使用更好的耳机。
2、音频线距离主机100米以内。
3、延长线直接插入主机接线板或音箱线插座。
系统连接调试
注意：安装系统前请用万用表测量接线，确保无漏电，否则可能损坏主机！
1. 连接电源线、扬声器、控制面板、DVD 播放器和红外发射器（红外发射器必须对准 DVD 的红外窗口）。
2. 完全打开系统，切换至 FM 模式，手动搜索电台。
3.下载MP3歌曲，插入U盘或联通硬盘。
4. 开始调试。
5、检查各通道控制面板，键盘是否灵敏； 各声道扬声器声音是否正常。
6、FM上一电台、下一电台是否正常； DVD上一曲、下一曲控制是否灵敏； MP3控制是否正常。
7、如果以上均正常，则说明没有问题，可以进行安装。
8、如有异常，请排除线路漏电、断路后与供应商联系。 切勿自行拆卸系统。

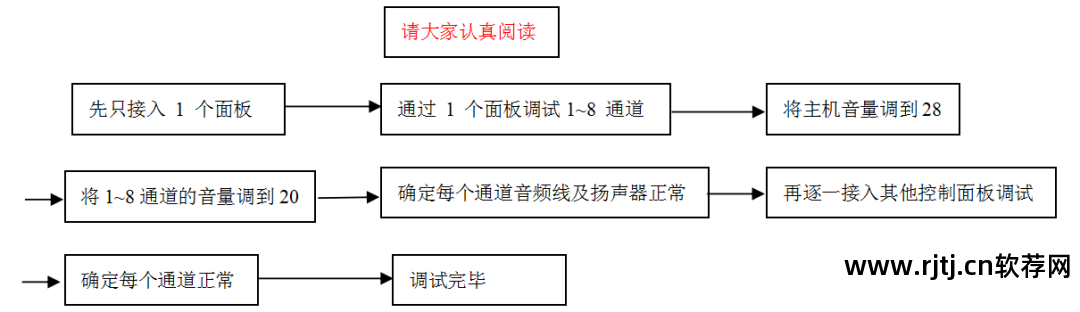

调试方法
注意：
A。 先连接一个控制面板，不要同时连接所有面板，容易出错，而且不容易发现。
b. 首先通过一个面板，更改地址1~8，调试所有通道的音频线，音频连接完好、正确。 （注：改数字要在面板待机状态下长按开关按钮，然后在弹出的界面中选择通道。A76面板可以在控制界面点控制面板进入其他通道进行控制）
C. 并入第二个控制面板进行调试。 （如果不正常，首先检查第二线的线路，然后考虑更换第一或第二面板进行调试）
D. 合并到第三个控制面板中进行调试。 （如有异常只需检查第三行和控制面板即可）
注：根据接入路由，调试路由的方式是最简单可靠的！
无故障问题解决
1.电源指示灯不亮
检查电源线是否连接正确或插头是否通电。
2.面板无法控制
检查控制线是否插好； 是否控制其他卧室； 最后检查电缆是否连接正确。
3.一对扬声器不发出声音或声音很小
控制线是否插在正确的位置； 音频线是否插紧； 将主音量调到最小，然后再调高。
4、某音箱不发声或声音很小。
交换插座看是否有声音； 插座是否插紧； 将主音量调到最小，然后再调高。
5. DVD无法选歌
检查红外控制器插座是否插紧； 观察上下控制面板时是否有红外发射（一个人需要按下面板控制，另一个人可以用手机打开拍照模式，对准红外头后端。手机上有白灯闪烁）； 注意红外控制器与主机是否被遮挡； 检查命令是否学习正确； 或者距离太远。
6.面板黑屏
请用万用表测量面板接线的5、7脚电流是否在12V以上。 如果电流低于这个值，就必须想办法增大它的电流，或者使用另外一个12V-24V电源直接给面板供电，或者在接线时提前预留，用分别蓝屏。

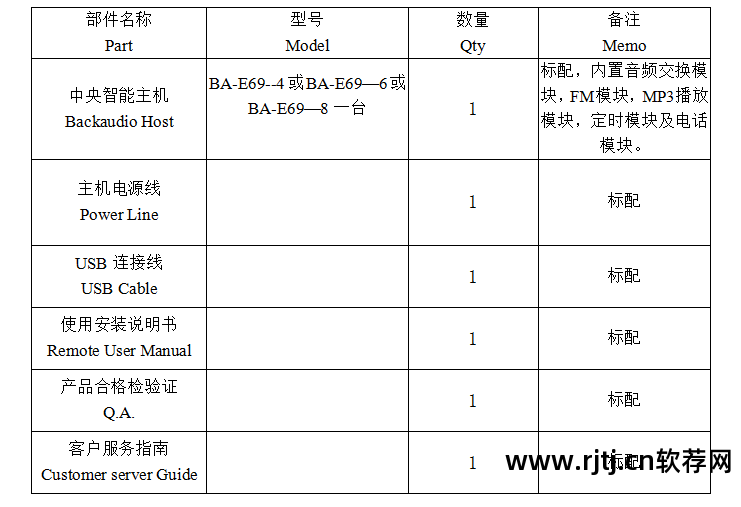

E69主机出厂装箱单
5. 网络接入说明

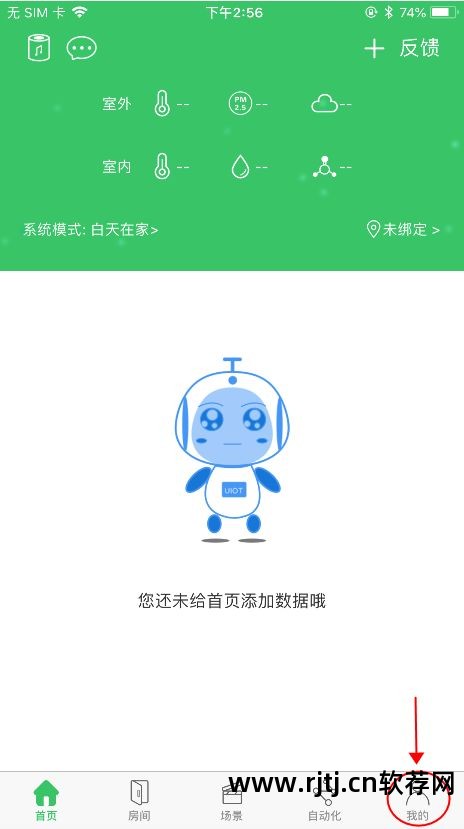

1、设备正常开机后，连接主机，注册并登录智能家装APP如右图：点击右下角箭头所示区域的“我的”。

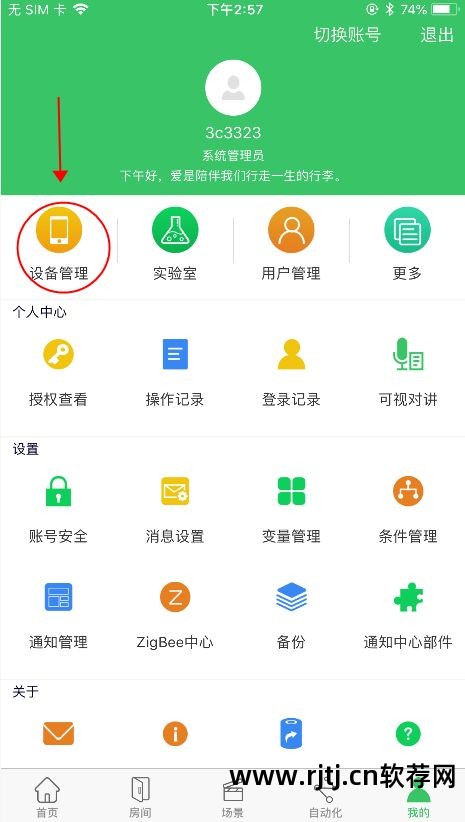

2、进入如右图界面，点击右图界面左上角白色箭头处的“设备管理”。

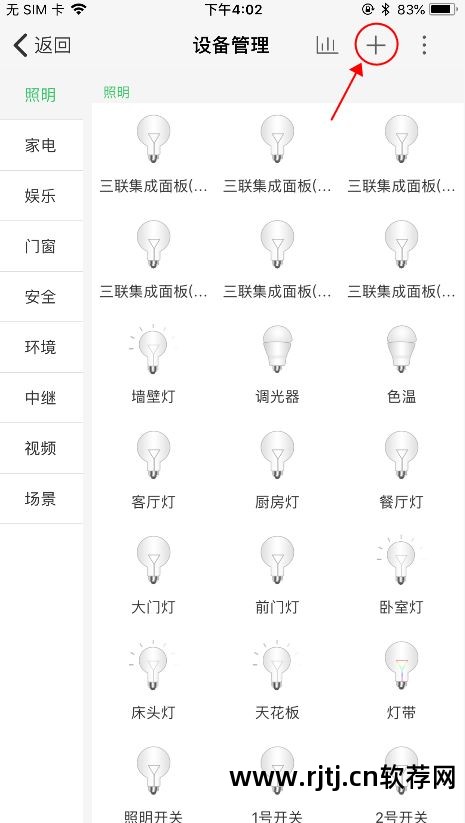

3. 进入如右图所示的设备管理界面，点击屏幕右上角白色箭头处的“+”号添加设备。

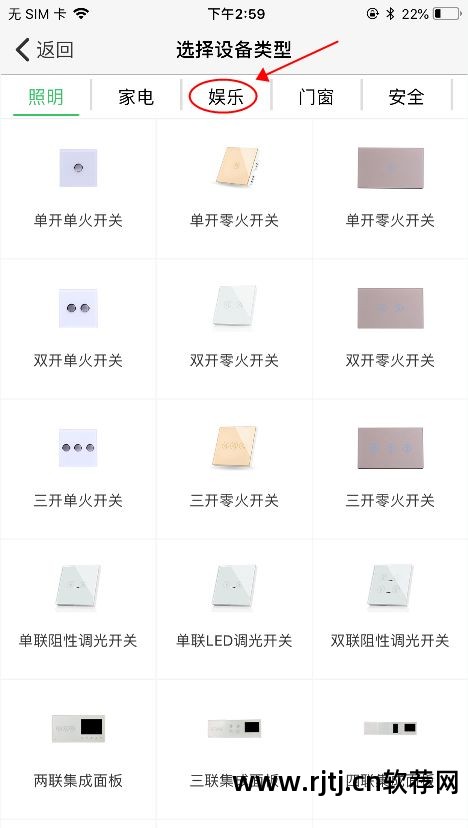

4、进入设备类型选择界面后，如右图所示，找到右图中蓝色箭头所示的“娱乐”，点击进入下一步。
5、首先确保博声中央背景音乐主机与家庭智能中心在同一个局域网下，且网络畅通。
在“选择设备类型”界面中，找到右图中标识的“背景音乐”图标，点击进入下一步。

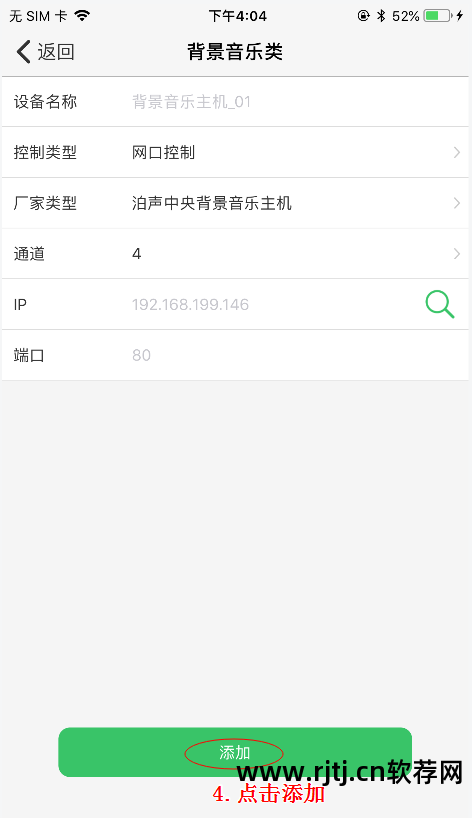

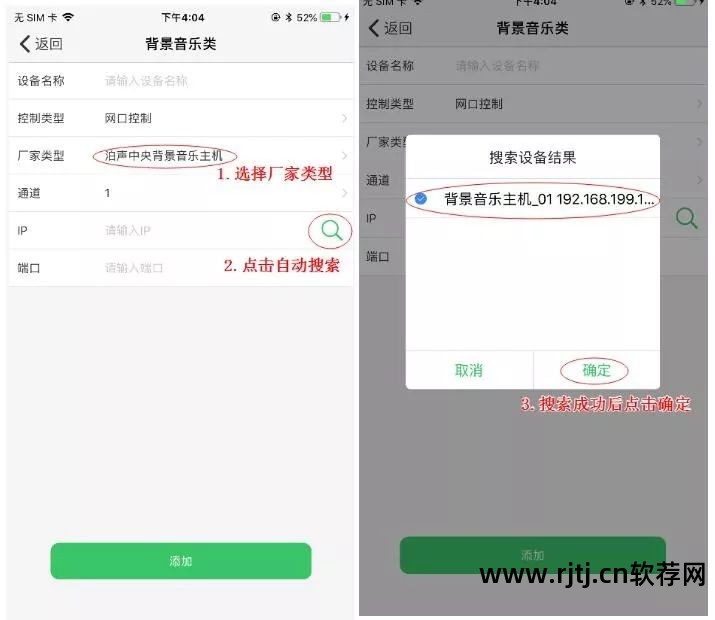

6. After clicking, enter the interface of "Add Parkson Central Background Music Host" on the right, and follow the interface prompts to perform network access operations.

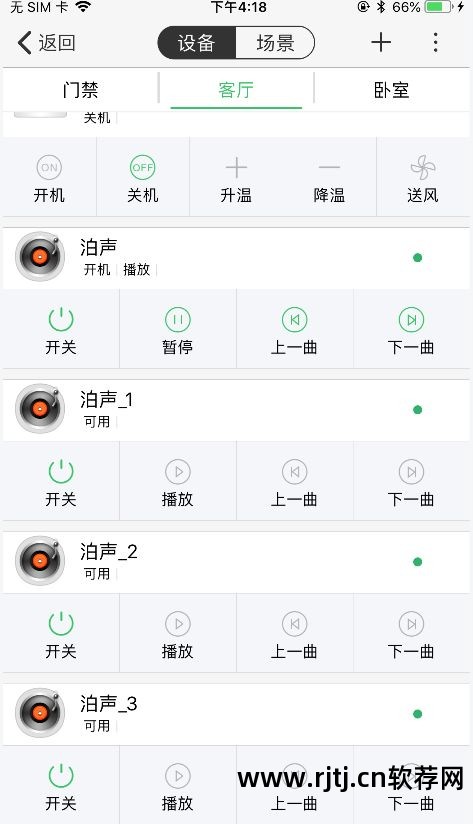

7. After creation, as shown in the picture on the right, you can find the bedroom you created and the equipment after connecting to the network in the bedroom on the home page.
The quick operation of turning on, turning off and switching songs can be performed in the bedroom.
6. Instructions for use

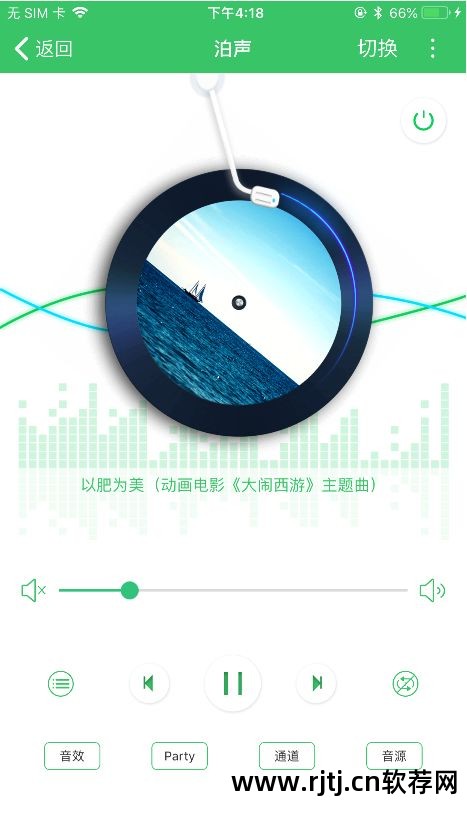

1. After the device is connected to the network, it can control the power on and off, switch the sound source/quality, play mode, and adjust the volume on the APP.

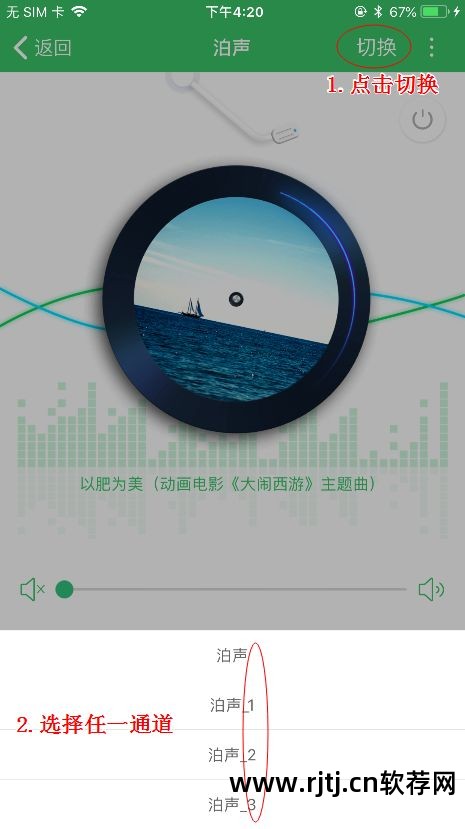

2. On the device control page, click "Switch" in the upper right corner, and you can choose to switch to the control page of other channels.

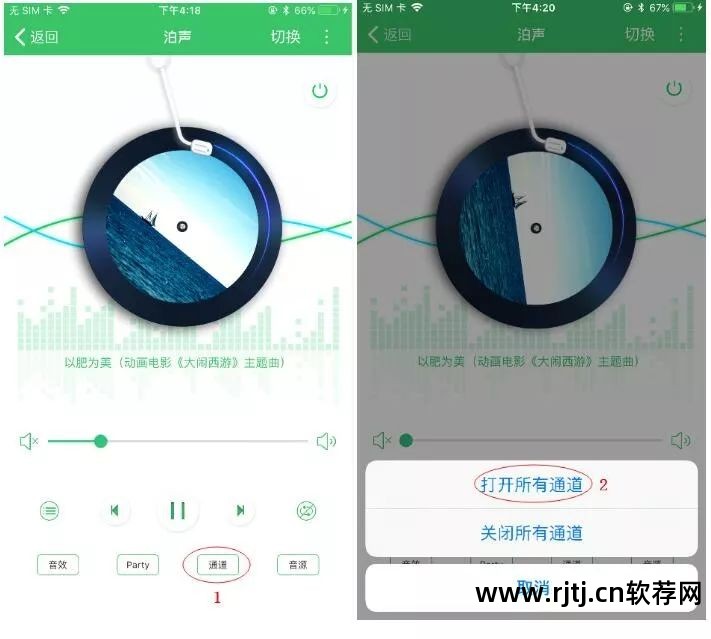

3. On the device control page, click "Channels" and select "Open All Channels", so that all music playback channels of the background music of the sound will be opened.

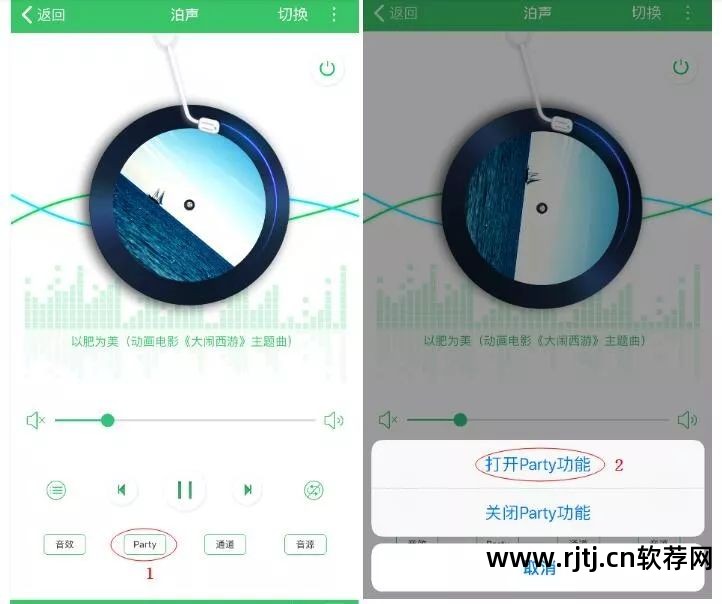

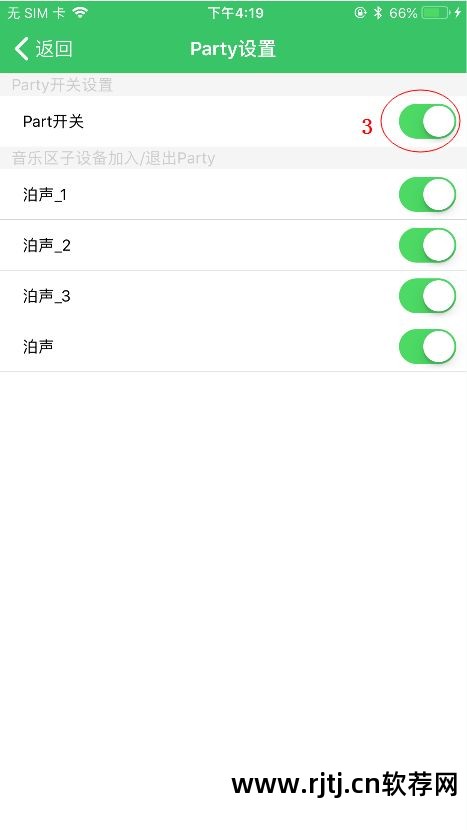

4. On the device control page, click "Party" and select "Enable Party function", so that all music playback channels of the background music of the Boer sound will play the same song.
