项目概况
该项目为位于南昌市琅岐岛的商业综合体，占地面积41980平方米，总建筑面积97004平方米。
Acrel-3000V7.1电力管理系统在结构设计和工程配置上充分考虑了项目的实际情况，充分实现了相关功能，满足电力系统线路运行的相关要求，突出了系统的各项技术特点。 实现分散控制、集中管理、全面监控。 本项目电源管理系统采用分层分布式结构，包括站控管理层、网络通信层和现场设备层。 站控层设置在消防控制室，由上位机、监视器、通讯管理机等设备组成。 可以为上级管理系统预留通信套接字，进行相关数据信息的转发和远程传输，实现资源信息的共享。
1、电源管理系统主要功能
1. 数据收集与处理
数据采集是配电监控的基础。 数据采集主要由底层多功能网络仪表完成，实现远程数据本地实时显示。 需要采集的信号包括：单相电流U、三相电压I、频率Hz、功率P、功率质数COSφ、电度Epi、远程设备运行状态等数据。
数据处理主要是将采集到的电热阻按照要求实时、准确地显示给用户，以满足配电监控的手动和智能化要求，同时将采集到的数据存入数据库供用户查询。

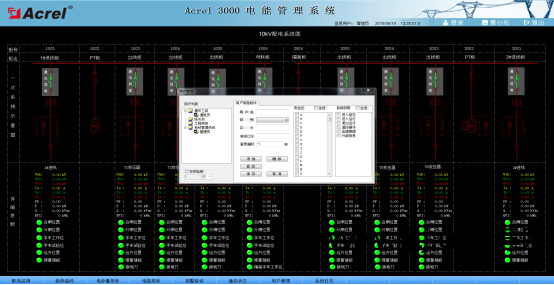

2、人机交互
该系统提供了一个简单、易于使用、良好的用户界面。 采用全英文界面，图形化显示低压配电系统电气一次接线图，显示配电系统设备状态及相应实时运行参数，画面定时轮转切换； 屏幕实时动态刷新； 模拟值显示； 开关量显示； 连续录音显示等

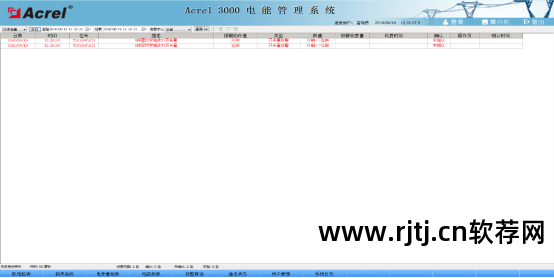

3、历史动荡
历史风暴查看界面主要为用户提供方便友好的人机交互，查看历史故障记录、信号记录、操作记录、越限记录等。 通过历史风暴查看平台，您可以根据自己的要求和查询条件方便地定位您。 可查看的历史风暴为您掌握整个系统的运行情况提供了良好的软件支撑。
4.数据库构建与查询
主要完成遥测、遥信量的定期采集，并建立数据库并定期生成报告供用户查询、复制。
5、用户权限管理
针对不同级别的用户，设置不同的权限组，避免人为误操作造成生产、生活损失，实现配电系统安全可靠运行。 通过用户管理，用户可以登录、注销、更改密码、添加和删除等，方便用户更改账户和权限。
6、运行负荷曲线
负荷趋势曲线功能主要负责定期采集进线及重要电路电压和功率负荷热阻，并手动生成运行负荷趋势曲线，方便用户及时了解设备的运行负荷状态。 点击屏幕上相应的按钮或菜单项，即可完成相应功能的切换； 可以查看实时趋势曲线或历史趋势线； 您可以对选定的曲线进行平移、缩放、范围转换等操作，帮助用户分析趋势并深入了解整个系统。 Health 提供直观、便捷的软件支持。

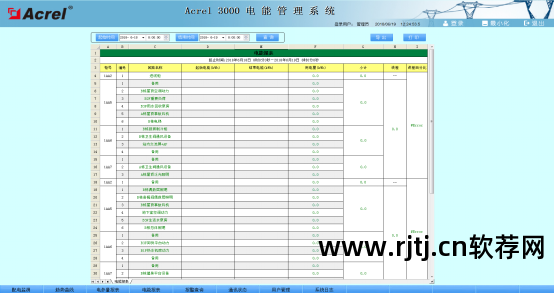

7.能源报告查询
报表管理程序的主要功能是根据用户的需求设计报表样式，通过对系统中处理的数据进行筛选、组合和统计，生成用户所需的报表数据。 该程序还可以定期保存和打印报表文件或者根据用户的需要调用保存和打印报表文件。 同时电能管理系统软件，该程序还为用户提供了管理生成的报告文件的功能。
报表具有自由设置查询时间的功能，实现日、月、年能源统计、数据导入和报表复制等功能。
2、系统监控内容
安科瑞DDSD1352滑轨安装式电能表
该系列产品采用DIN35mm滑轨安装结构，体积紧凑，可检测电能及其他电热阻，并可设置时钟、费率周期等参数，精度高电能管理系统软件，可靠性好，性能指标符合国家标准标准GB/T17215-2002、GB/T17883-1999和电力行业标准DL/T614-2007满足电能表的各种技术要求，并具有电能脉冲输出功能； 可采用RS485通讯插座实现与上位机的数据交换。
安科瑞DTSF1352单相电子式电能表
主要用于测量低压电网单相有功电能，可配备RS485通讯功能，方便用户检测、采集和管理用电情况。 该产品具有精度高、体积小、安装方便等优点。 可灵活安装在配电箱内，实现不同区域、不同负荷的分项电能计量、统计和分析。
3、电源管理系统的网络组成
本项目现场共安装安科瑞DDSD1352滑轨式电能表和安科瑞DTSF1352单相电子式电能表300余台，分布在1#、2#、3#、5#、7# #、8#、9#楼弱电井内。 各楼宇通过R485总线与安装在消防控制室的串口服务器相连，采集数据并传输至监控主机。
系统采用分层、分布式的系统结构，横向分为三层：监控层、通信网络层和现场控制层。 系统采用高可靠性工业控制计算机及软硬件系统、高性能现场总线技术和网络通信技术。 整个系统安全、稳定、可靠，使用和维护方便。
监控层包括工程师站和远动通讯站，包括监控计算机、网络交换机、Acrel-3000V7.1电源管理软件。 软件部分具有良好的人机交互界面，通过数据传输合约读取通讯管理机采集的数据。 对现场各种数据信息进行人工估算和处理，通过图形、数字显示、声音等方式反映现场运行状况； 电能计量管理功能设计了多种满足用户要求的报告格式，报告中的数据严格按照各种标准进行计量。 ，构建完整的测量系统，用户只需搜索、复制即可，方便操作，提高工作效率。
通信网络层包括通信管理机、网络交换机等设备。 网络结构如右图所示：

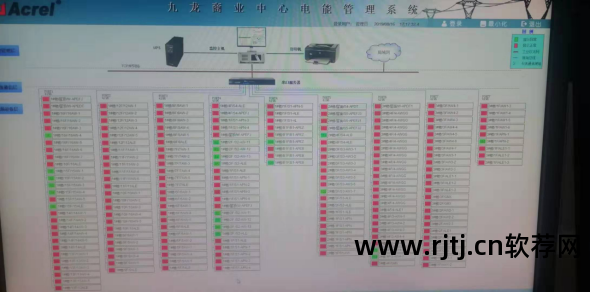

图1 网络结点光分布

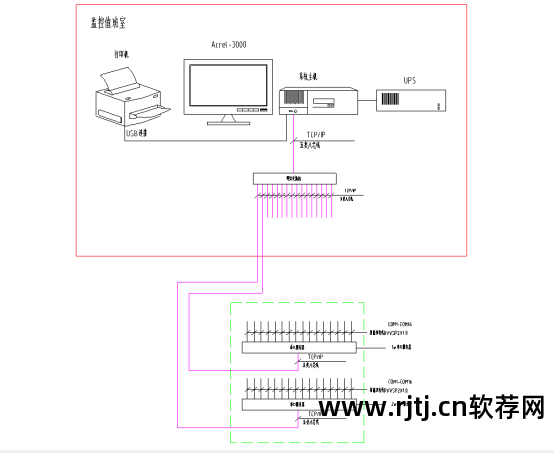

图2 系统通信结构示意图
4。结论
随着社会的发展和电力的广泛应用，用电管理系统已成为全省各地工程项目、标志性建筑/小型公共设施、学校等用户的选择。 Acrel-3000V7.1电源管理 中央电源管理系统项目的应用，可以实现对低压配电线路功耗的实时监控和电源管理。 除了显示电路的功耗状态外，还具有网络通信功能，可以与串口服务器和计算机组成电源管理系统。 。
