本期要介绍的项目是利用蓝牙连接电脑，传输需要监控的数据（如CPU温度、风扇转速、内存使用情况等），无需联网即可方便使用。
它的原理非常简单，外观也很精致。 您只需将ILI9488屏幕连接到ESP32即可。 上传代码后，您所监控的设备会将正在运行的主机脚本数据发送至此显示屏，您可以随时查看数据信息。 因为是蓝牙连接，所以不需要数据线，放在办公桌上就可以查看系统数据信息，是不是很方便！
▼视频
元件清单
将 TFT 屏连接到 ESP32

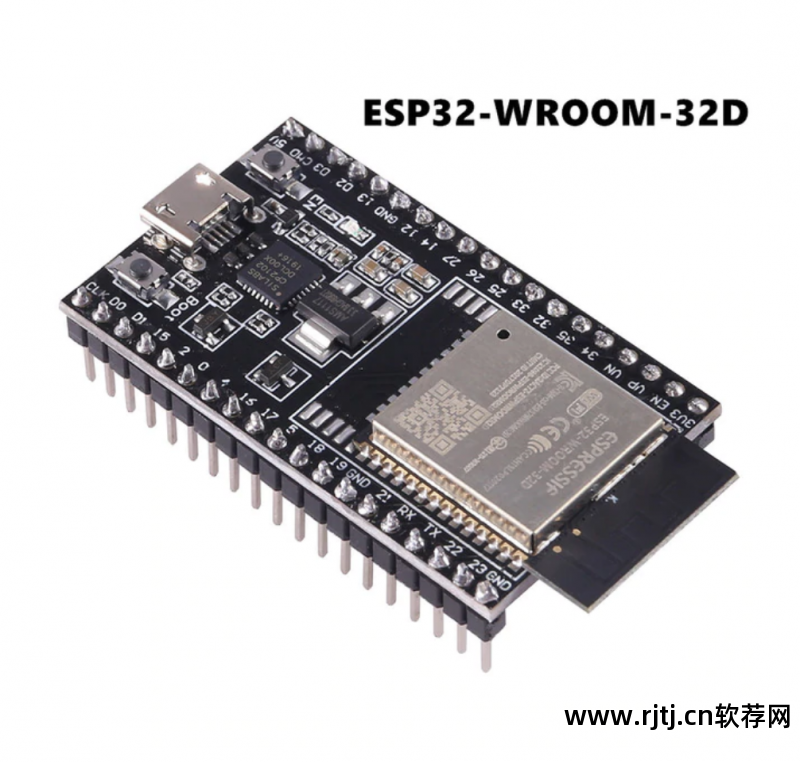

通过以下三种方式将这两个部分连接在一起： 1. 使用蛋糕板； 2.使用原型板； 3. 使用定制 PCB 将 ILI9488 连接到 ESP32DevKitC。
使用蛋糕板测试连接和屏幕很方便。 但请注意，测试时桌面应保持水平，插座应牢固； 屏幕需要3.3V运行，5V会造成损坏！

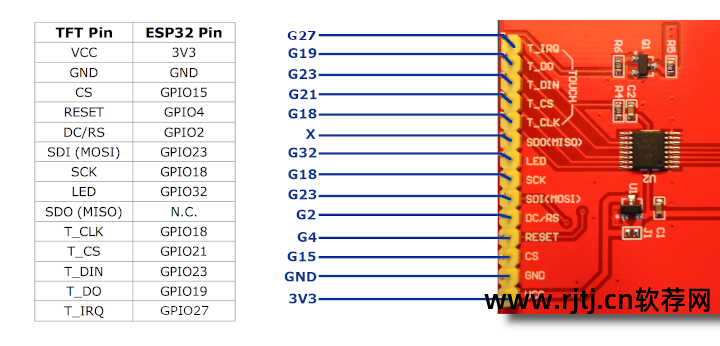

ESP32->ILI9488 进行以下连接：
请注意，未使用屏幕的 SDO（MISO），因此在 TFT 模块上保留一个未连接的引脚。
定制PCB板的文件也可以在文末下载。
安装ArduinoIDE库下载并安装ArduinoIDEESP32核心
1. 在 Arduino IDE 软件中，进入 File–Preferences
2. 单击“AdditionalBoardManagersURLs:”旁边的文本框，将 URL 更改为：，然后单击“确定”。

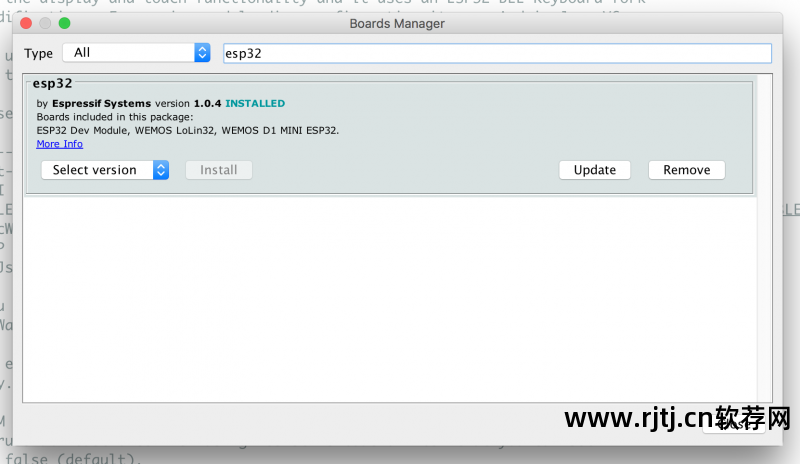

3、依次点击Tools–Board:–BoardManager，在搜索框中输入ESP32。 安装最新版本并单击“关闭”。
安装额外的库
从 Sketch–IncludeLibrary–ManageLibraries 中搜索并安装以下库：Adafruit-GFX-Library 和 TFT_eSPI。
据悉，如果您使用的是ESP32TouchDown，还需要安装电容触摸库：打开，点击“Code”并下载“Download.ZIP”。 在ArduinoIDE中，依次从Sketch–IncludeLibrary–Add.ZIPlibrary，下载完成。
配置 TFT 屏幕
1. 在编译和上传Bluetooth-System-Monitor.ino代码文件之前，编辑TFT_eSPI库中包含User_Setup.h的文件。 它可以在“Library”下的 Arduino sketchbook 文件夹中找到。
2. 如果您没有重命名TFT_eSPI库文件夹，您可以在TFT_eSPI-master中找到User_Setup.h文件。
3. 您需要取消注释适用于您的硬件配置的代码。 您可以在下载的存储库的 user_setup.hExamples 文件夹中找到该项目所需的 user_setup.h 文件。
4. 将文件 ESP32_Dev_Kit_V1_ILI9488_Resistive.h 复制到 /TFT_eSPI-master/。 将已存在的 User_Setup.h 重命名为 User_Setup.old （这会保留原始文件，以防出现问题）。
5. 将 ESP32_Dev_Kit_V1_ILI9488_Resistive.h 重命名为 User_Setup.h（区分大小写），保存并关闭文件。
如果您使用的是ESP32TouchDown，则可以使用相同的配置方法。
下载ArduinoSketch并上传到ESP32
使用ESP代码数据上传工具。 该项目使用SPIFFS（ESP32 Flash）来存储用作背景的图像。 在将代码上传到 ESP32 之前，您需要将这些代码上传到 ESP32。 为此，您需要 ESP32 代码数据上传工具。
可以在GitHub上下载：不方便访问GitHub的朋友也可以在文末下载。
按照GitHub上的说明安装工具：下载tools文件夹，链接为：如果库不存在，则在Arduinosketchbook库中创建库。 将工具解压到工具库中（路径为/Arduino/tools/ESP32FS/tool/esp32fs.jar）。 然后重新启动 Arduino IDE。
对于 MacOS电脑蓝牙软件，在 ~/documents/Arduino/ 中创建工具库并在那里解压缩文件。
上传数据目录
在将数据文件夹上传到 ESP32 之前，必须选择正确的分区方案。
在将数据目录上传到 ESP32 之前，必须选择正确的分区方案。
菜单工具-开发板选择 ESP32DevModule。 在工具中选择分区方案Default4MBwithspiffs。
插入 ESP32。
单击“工具”并选择“ESPSketchDataUpload”。
如果数据上传失败，可能是您已经打开了串口监视器。 如果发生这种情况，请关闭串行监视器并重试。
蓝牙系统监视器.ino
在Github上，你可以找到完整的源代码：访问GitHub有困难的朋友也可以在文末下载。
从Bluetooth-System-Monitor GitHub 存储库中，单击Code and Download.ZIP 解压文件夹并将其重命名为Bluetooth-System-Monitor。 这样，ArduinoIDE的文件夹名称和代码就会不同。
如果发生这种情况，将弹出一个窗口，询问是否应连接代码。 这样会导致只有联通代码而不是data文件夹，从而导致上传错误！
在 ArduinoIDE 中打开 Bluetooth-System-Monitor.ino 代码。
配置代码
根据您使用的开发板（电阻式触摸、电容式触摸或无触摸），您必须取消注释正确的一块。 例如，如果您使用 ESP32TouchDown，请取消注释：#defineENABLE_CAP_TOUCH。 如果您将 DevKitC 与单独的 TFT 一起使用，请取消注释 #defineENABLE_RES_TOUCH。
在代码中，您可以设置一些警告级别。 这会将图标下方的文本变为蓝色。 向上滚动，直到听到定义警告级别，根据需要更改此设置。

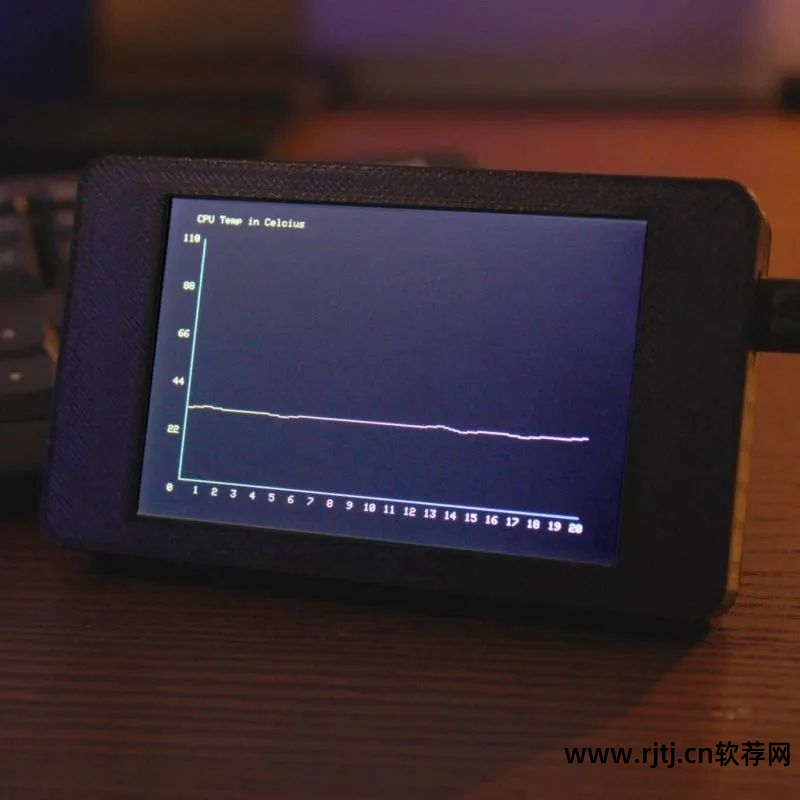

您还可以设置图表 y 轴的比例。 这是在 Y 轴图的比例下完成的。 如果太大或太小，数据将无法在图表上正确显示。 你可能需要尝试一下。
将代码上传到 ESP32
继续将Bluetooth-System-Monitor.ino代码上传到ESP32。 除分区方案外，工具下的设置可以保留默认值（见图）。
等待一段时间后，就可以安排被监控的设备向系统监控器发送数据了。
蓝牙连接
在将蓝牙信息监视器连接到电脑之前，必须先建立蓝牙连接，并且必须给 ESP32 上电。
在 Windows 上：
右键单击“开始”菜单，单击“设置”，然后单击“设备”。 点击添加蓝牙或其他设备，选择蓝牙，等待它找到 ESP32 或 MyDisplay，点击连接。 然后您可以单击“完成”。
打开设备管理器（右键单击开始菜单）电脑蓝牙软件，然后单击端口后面的箭头。 现在应该有一个名为 StandardSerialoverBluetoothlink 的设备。 这是下一步中使用的“COM”端口。
注意：在上图中的设置中，出现了两个新设备。 选择第一个，但需要重新验证。
在 MacOS 上：
打开首选项并单击蓝牙。 会显示 ESP32 或 MyDisplay，等待搜索完成，选择 ESP32 或 MyDisplay，然后点击“连接”。
如果你想查看实际的设备名称是什么，你可以打开一个终端并输入：ls /dev/tty.*，它会为你列出所有串行端口。
Python脚本发送数据到监控
作者将提供两个Python脚本，将数据发送到信息系统监视器。 一种适用于 Windows，一种适用于 MacOS。 两者都要求您安装最新版本的 Python。 点击下载并安装：
视窗
为了使脚本正确运行，您需要安装一些Python模块。 此类模块包括 psutil、pyserial 和 pythonnet。 您可以使用 pip 来安装它，通过单击开始菜单并键入 cmd，然后右键单击命令提示符并选择 RunasAdministrator，以管理员身份打开命令提示符。
导航到您下载 Sketch 的文件夹 Bluetooth-System-Monitor/host_python，并在此处安装所需的 Python 模块：
pip install pyserial
pip install psutil
pip install pythonnet
正确安装模块后，在您最喜欢的代码编辑器中打开 windows_host.py。 您可以使用 VSCode 或 SublimeText 或其他。
在这里，您必须编辑至少一行代码。
connection = serial.Serial('COM16')
如图所示，这是脚本将向其发送数据的 COM 端口。 确保它位于冒号之间且为小写。 您可以将驱动器号更改为另一个驱动器以报告其可用空间。 但这一步是可选的。 保存更改即可完成！
确保无论从何处运行此脚本，包含的 .dll 文件都位于同一文件夹中。 您需要以管理员身份运行此脚本。
苹果系统
MacOs 比 Windows 更容易一些。 您不需要修改 COM 端口，因为所有 Mac 都具有相同的名称，因此无需编辑脚本。 如果需要，您可以修改磁盘以报告可用空间，但编辑协程时间。
在 Windows 上，需要 .dll 来读取信息，但在 MacOS 上，可以使用 Python 完成。 您只需要安装两个模块。 打开终端并导航到 Python 脚本所在的文件夹。 安装以下两个模块：
pip install pyserial
pip install psutil
在 macOS 上，使用：
sudo python macos_host.py
要运行，您需要以管理员身份运行此脚本。
3D复制外壳

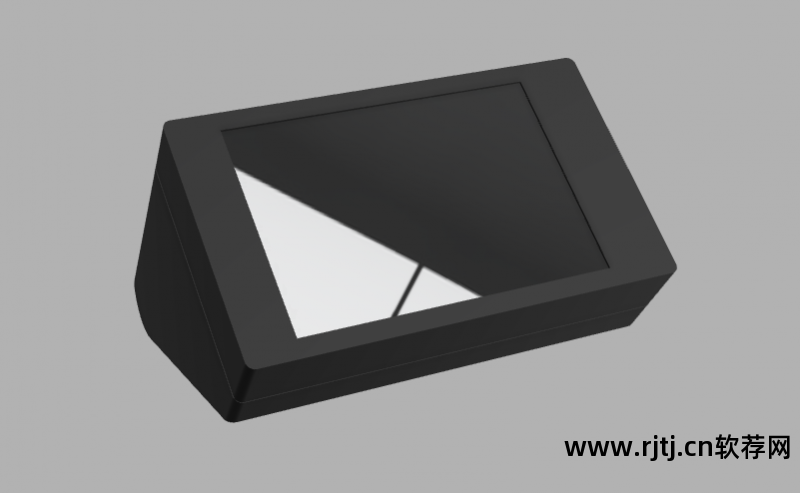

外壳设计为压接式。 最后使用强力胶将底部牢固地连接到顶部。
3D复制shell文件的链接为：：4661069，也可以在文末打包下载。
该项目中的外壳采用PLA打印，深度为0.2毫米。 如果面朝下复印，底部不需要支撑。 如果复印时开口朝下，则顶部需要一些非常小的支撑。 其实你可以根据自己的喜好来设计外壳。
关于ESP32TouchDown，您还可以参考以下链接：
最后，组装完成并可以使用了！
项目来源：instructables.com/Bluetooth-System-Monitor-ESP32-TFT-Screen/
