无论是装饰用的精雕工艺，还是广告用的精雕工艺，都有一个无法回避的问题：如何提高材料的利用率，从而降低材料成本？

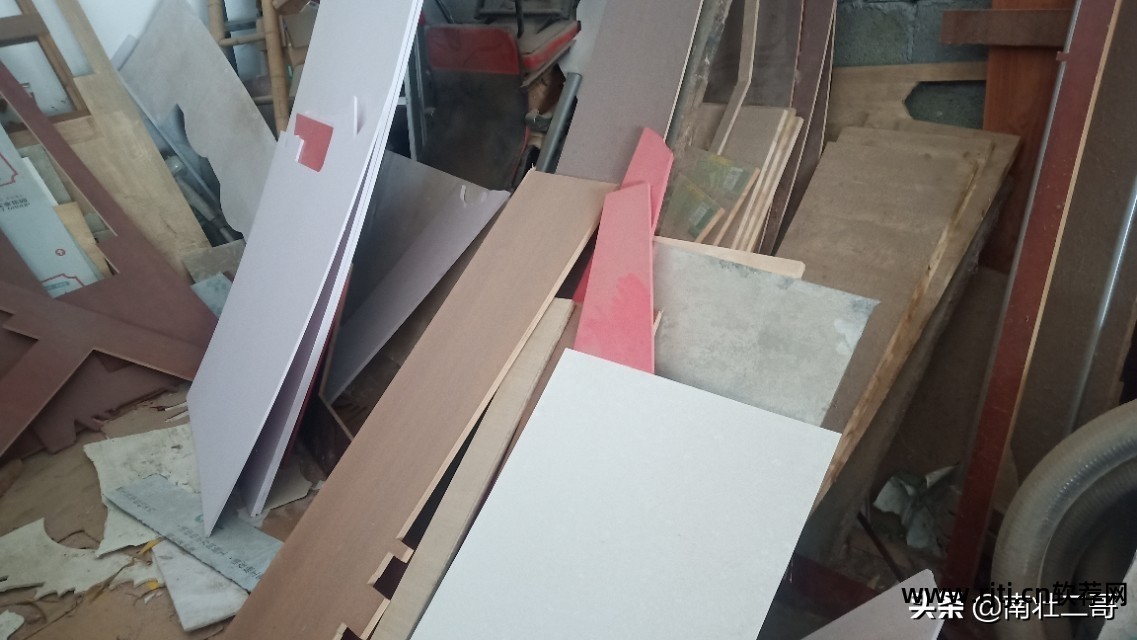

根据三哥南庄多年精雕的经验文泰雕刻软件教程图形，要想提高材料的利用率，必须将角（脚）材料使用到极致，或者将整个材料使用到极致。 留下一点占地的剩菜（废料）（如图1），丢弃可惜。
我以前都是用全手工雕刻的形式来节省材料和成本，批评事物。 我可以直接使用现有的模型来比较胶片中的材质。 但对于切割材料来说，会非常耗时，工作效率会提高。 高点和低点都很明显。
图1
随着当今技术的飞速发展，手动数控车床的多种切削方法已经被发展出来。 普通雕铣机更是常见。 切割材料并不困难。 但效率高的同时，会形成可惜的边料，导致浪费。
虽然手动数控切铣机并非无法有效减少这种边角材料，但只要我们熟练掌握切割方法，并在前期参数设置中进行合理排版，就不会有太多浪费。
现在陈存三哥就用22张图给大家详细讲解如何利用优化布局来提高材料的利用率？
一、矢量格式转换

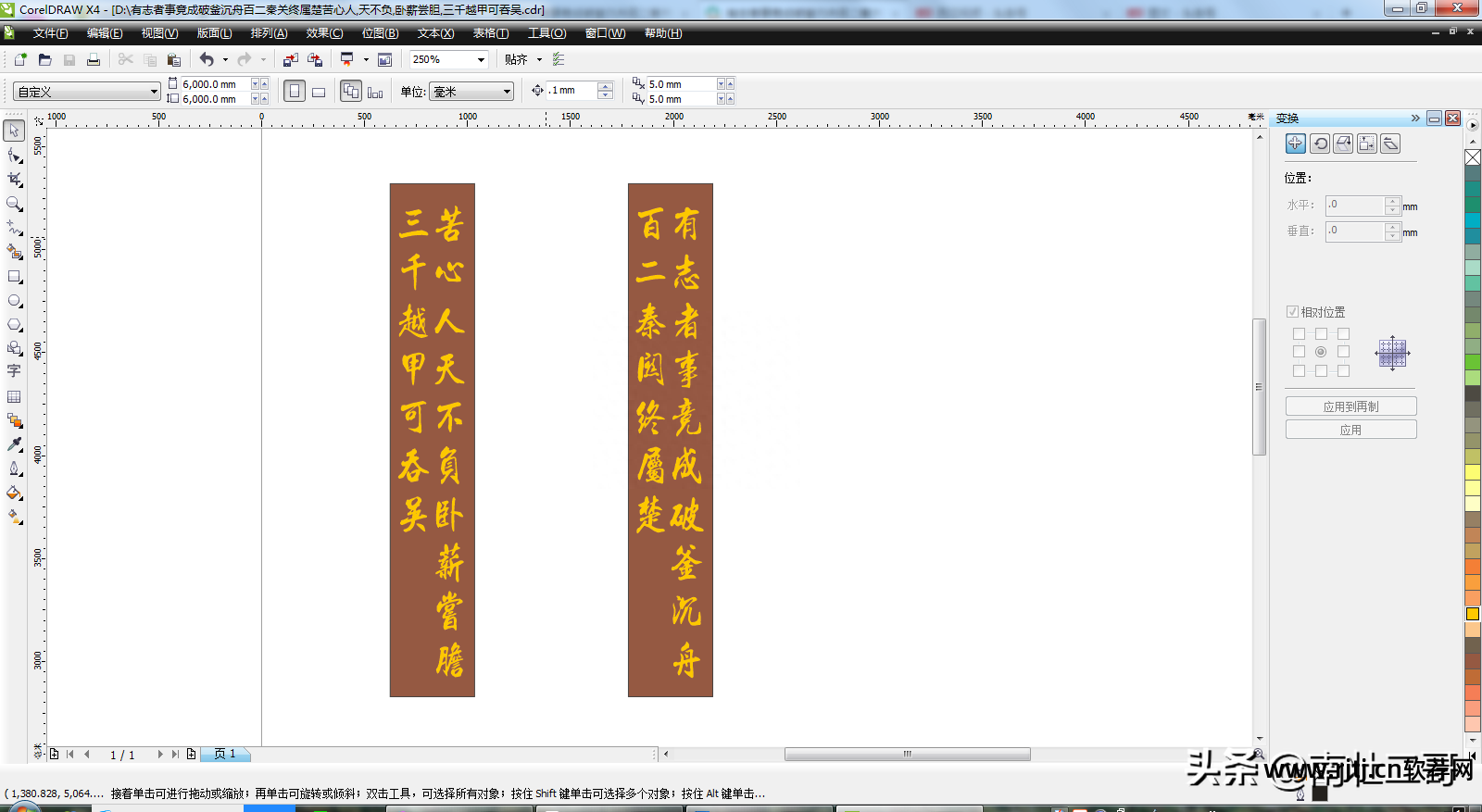

三哥南庄很喜欢用cdr排版，因为它有模拟真实二维平面效果的功能。 如图2所示，这是一副已经排版好的经典挽联。 现在需要切割制作散字（精雕），为了合理利用材料，需要优化排版。
图2
优化排版有两种方法：
第一种是人工排列排版，比较灵活，但费时费力，所以可以淘汰。
第二种是手动排版，即优化布局，通过软件手动估算，灵活性受参数设置范围限制，但效率极高，边缘比例在合理范围内。 首选。
我重点给大家讲解一下第二种方法。 在优化布局的操作过程中，矢量图形是必不可少的。 您可以按照图 3 和图 4 中所示的步骤进行操作。

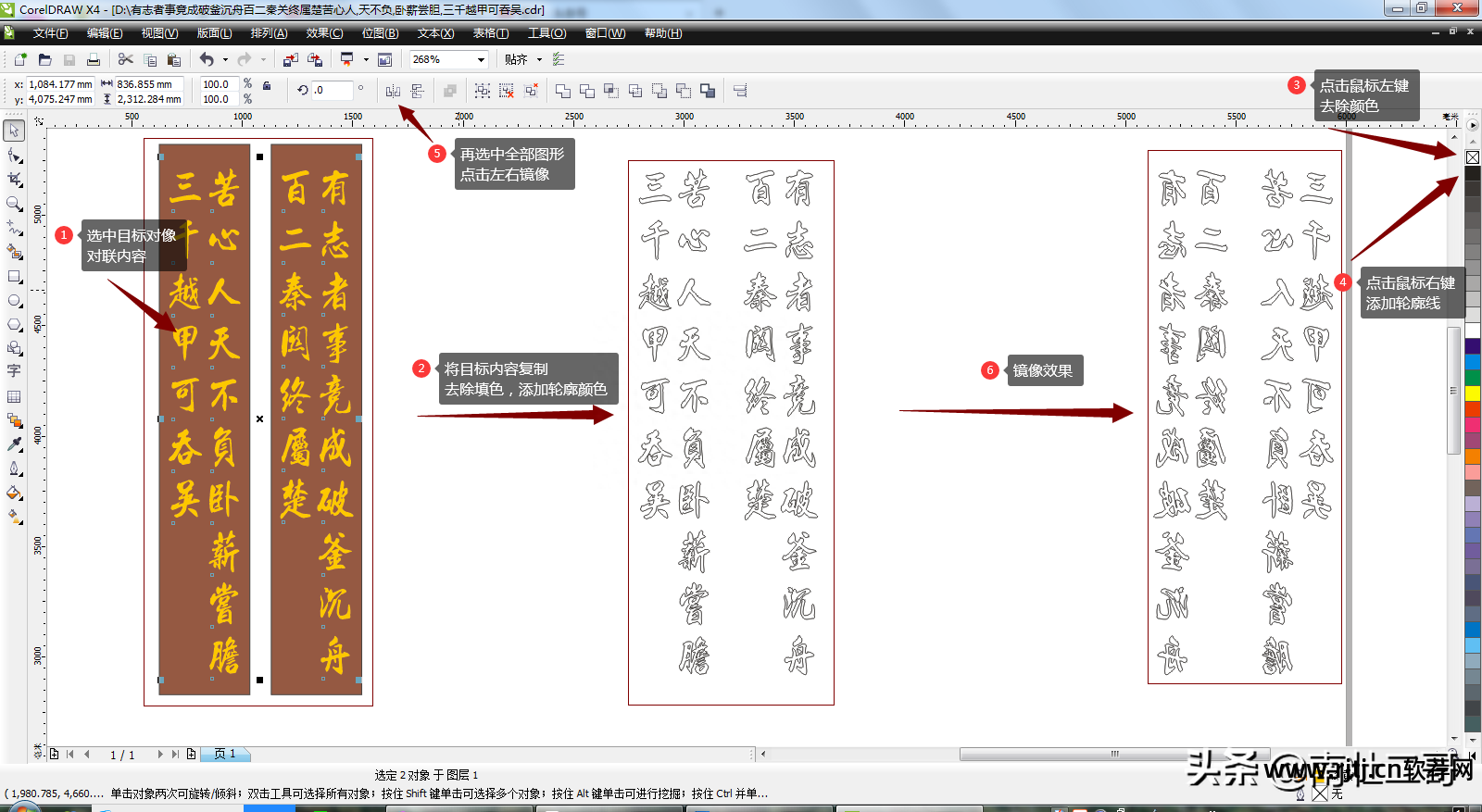

图3
图3 步骤说明
①选取目标文本并将其转换为曲线。
②复制（备份）。
③单击鼠标左键清除填充色，防止踩入雕刻造成图形重叠。
注意：键盘方向键要按中间的×键，×键清零，色块上色。
④单击鼠标右键填充轮廓线，以区分透明或黑色空腔是否与红色照片重叠。
注意：键盘方向键要按中间的×键，×键清零，色块上色。
⑤ 单击镜像。 不需要镜像。 镜面处理的目的是不小心将材料的正面杀伤或划伤，从而影响成品的外观。
⑥ 经过上述步骤的操作后，就会产生最终的疗效。
图4

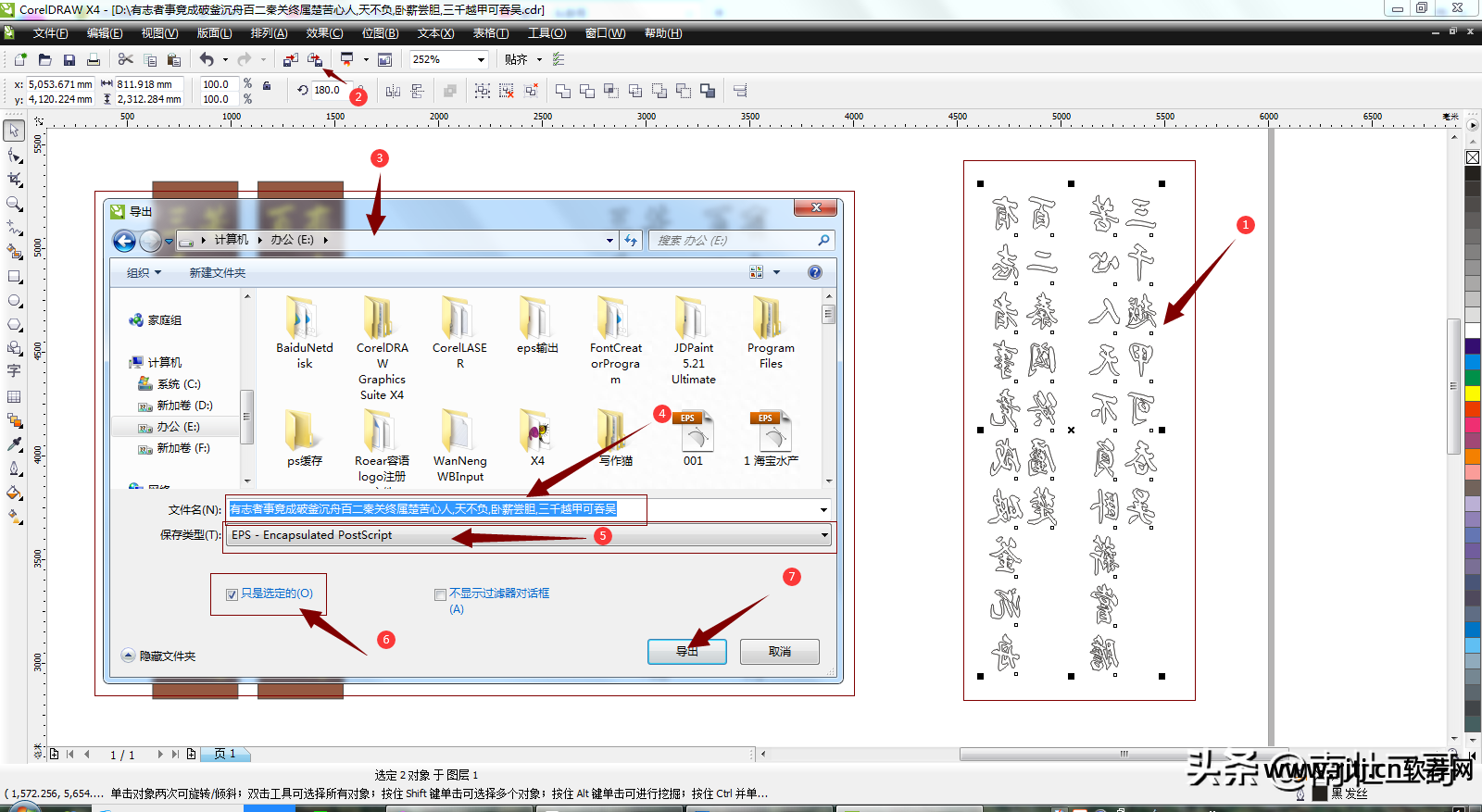

经过图3中的处理后，进入图4即将调出
①选择处理后的矢量图像。
②单击标题工具栏上的“导入”按钮。
③弹出设置页面，确定存储路径（保存位置）。
④ 设置文件名。
⑤ 选择导入格式，Eps 或 plt。
⑥选择仅导入部分。
⑦ 单击“确定”。
图5

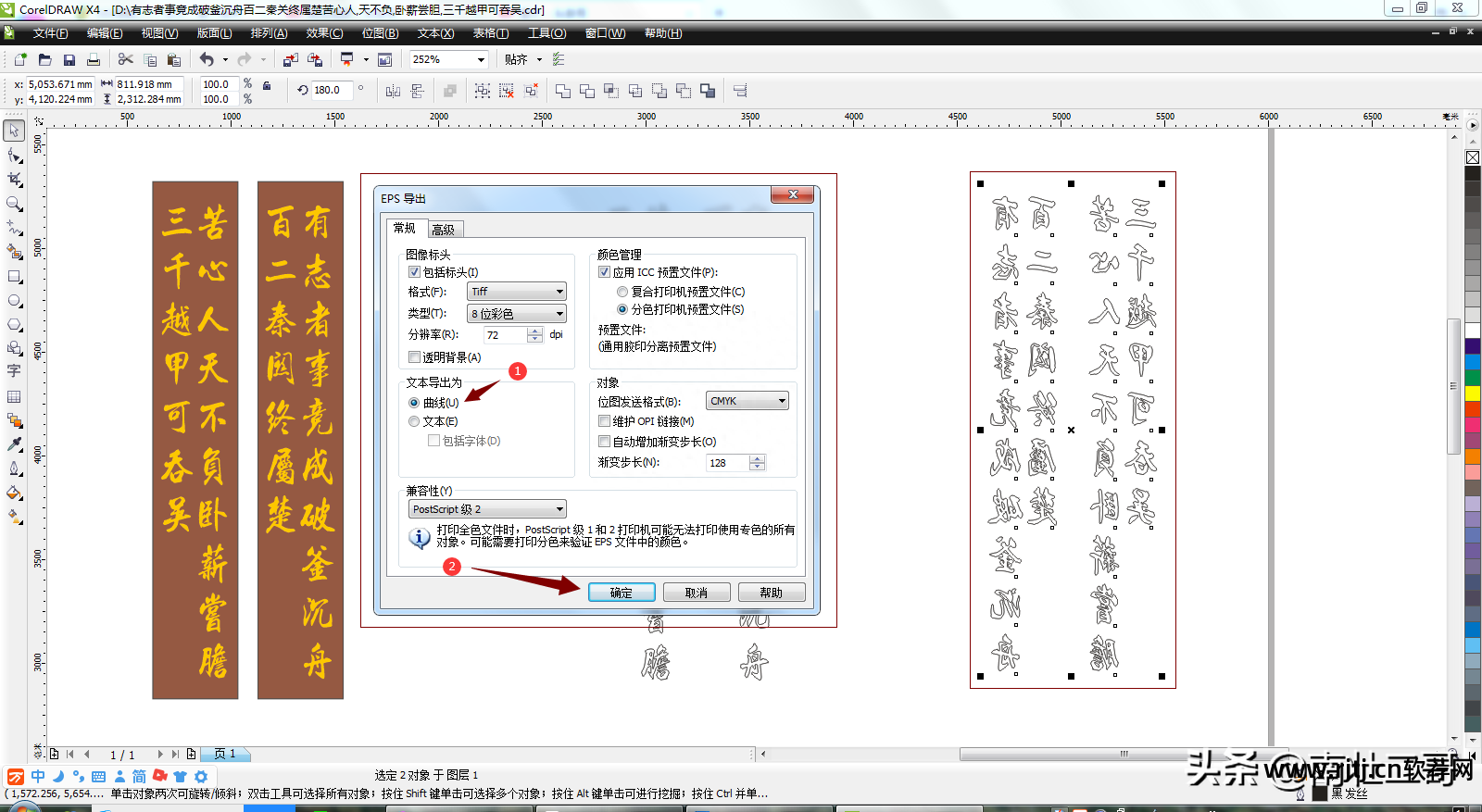

单击图4中的“确定”后文泰雕刻软件教程图形，将弹出图5中的设置布局。
① 检查曲线。
②点击确定，等待十几秒估算，转换完成。 在读取的文件中可以找到该文件，如图6所示。
矢量图形是我们机械精雕必不可少的图形格式，也可以称为可编辑轮廓腰线图。 我们需要使用矢量图像中的可编辑腰线来创建将来的刀具路径。 这一点，三哥已经不止一次告诉过你了。 如果只是一张图片，我们就要把它转换成矢量图。
事实上，矢量图形有很多种格式。 最常用的格式是 eps 和 plt。 这些是最简单且最容易被大多数矢量图形设计软件识别的二维图形。 可以说是连接各种设计软件的桥梁。

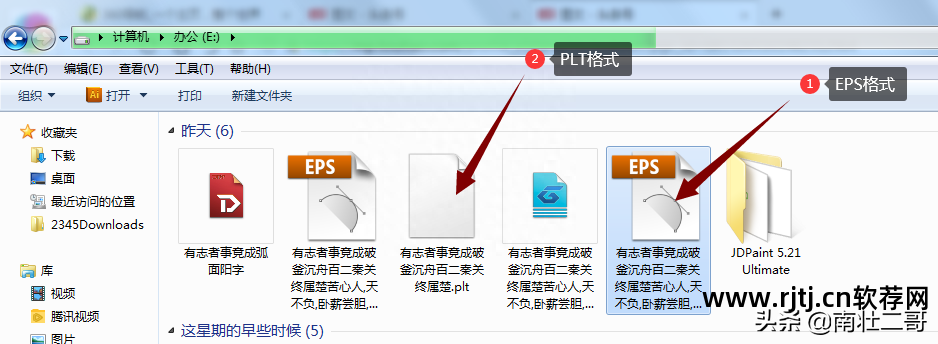

图6
至于优化嵌套，通常在很多矢量图形制作软件中都有，但大多数软件都是借助插件来实现的（CDR就是其中之一，其实更高版本可能有自己的）。 上海雕刻软件自带此功能。 因此，喜欢（习惯）使用cdr进行排版的朋友，虽然不需要安装插件来减轻笔记本操作的负担，但可以转换为eps或plt格式，然后切换到雕刻进行排版。 （eps更容易阅读和阅读，而且腰线几乎没有损失）如图6。
二、传输到雕刻软件
现在让我向您展示如何优化雕刻中的嵌套？
1.我们打开雕刻软件。 如图7所示。
图7
如果觉得上面的转换麻烦的话，可以直接在雕刻中画图或者排版文字，虽然只是嵌套操作，不影响疗效。 但雕刻是3D圆形雕刻绘图，二维绘图和着色操作比较冗长，而且疗效不是很好，所以不适合模拟真实的平面疗效。 另外，很多广告公司都在使用CDR来绘制图片。 传过去处理之后，不是还得转换一下吗？
2.导入（input）eps或plt二维图。如图6~9步骤

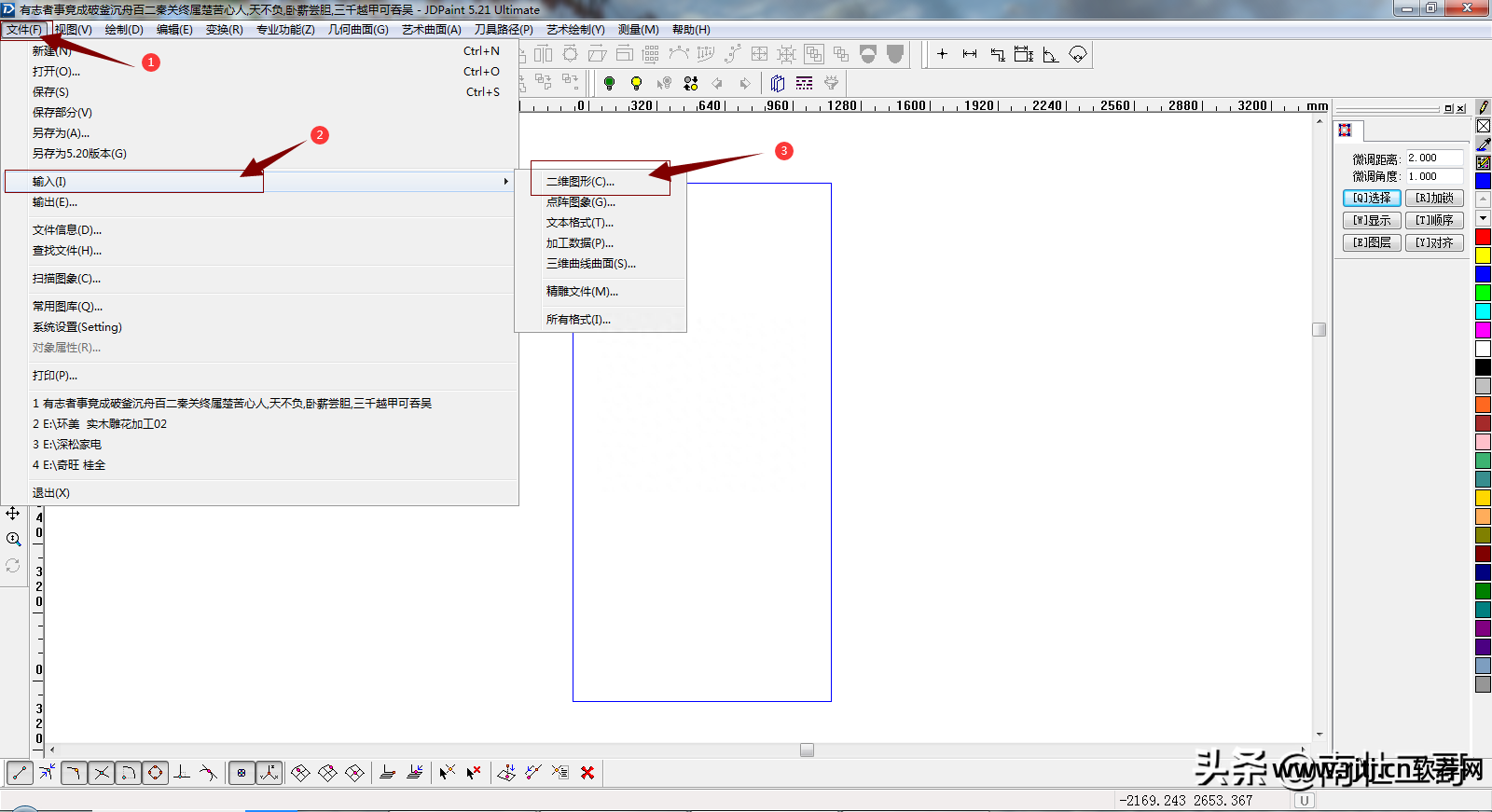

图6解读：
① 单击标题工具栏上的“文件”按钮。
② 弹出选项后，选择输入按钮，会弹出子选项。
③在子选项中选择二维图形，弹出图7的设置布局。
图8

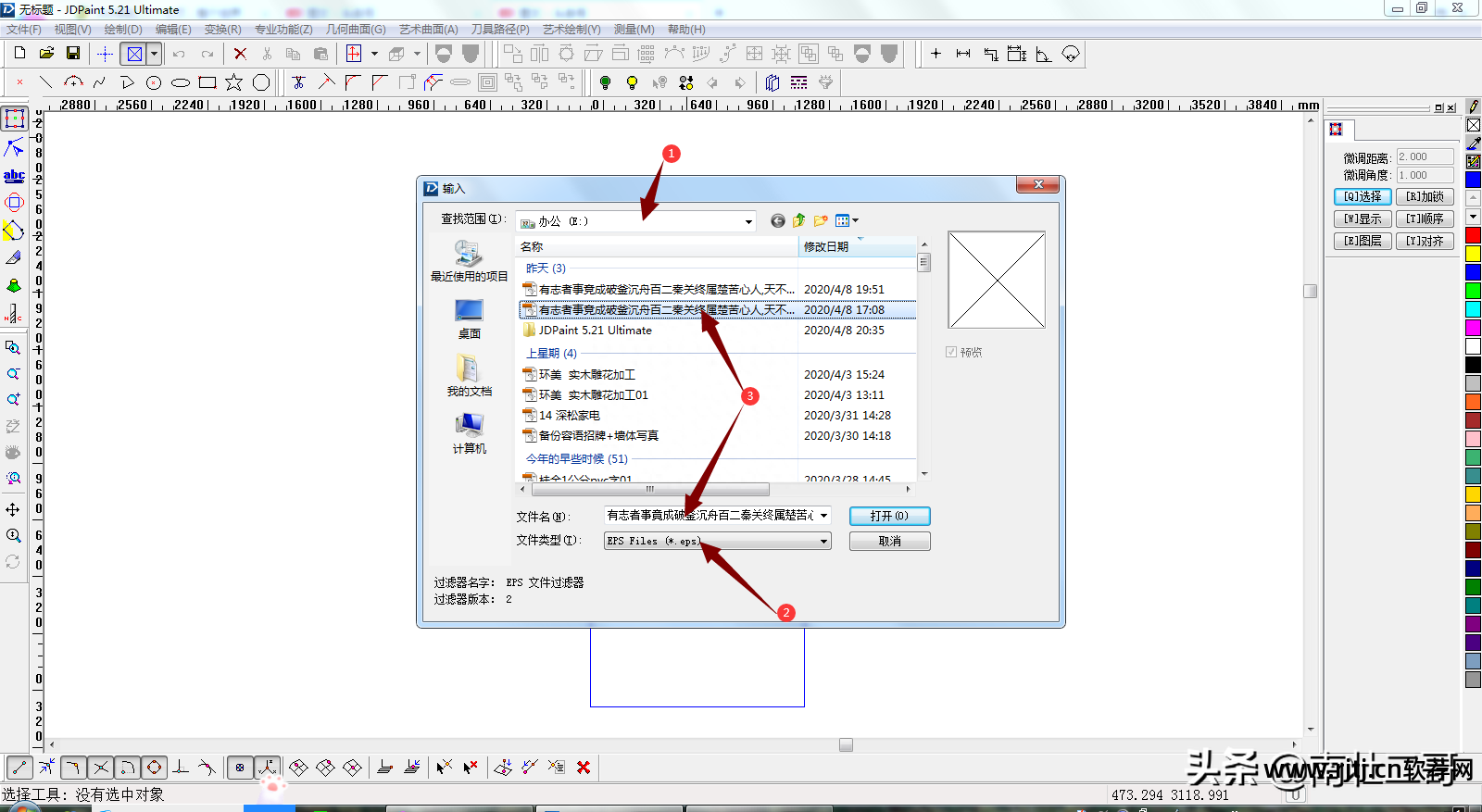

接下来进入图6的操作，进入图7的操作：
① 选择保存位置。
②选择要读取的文件格式。
③选择转换后的eps文件。
④ 单击“确定”，弹出如图8的布局。
图9

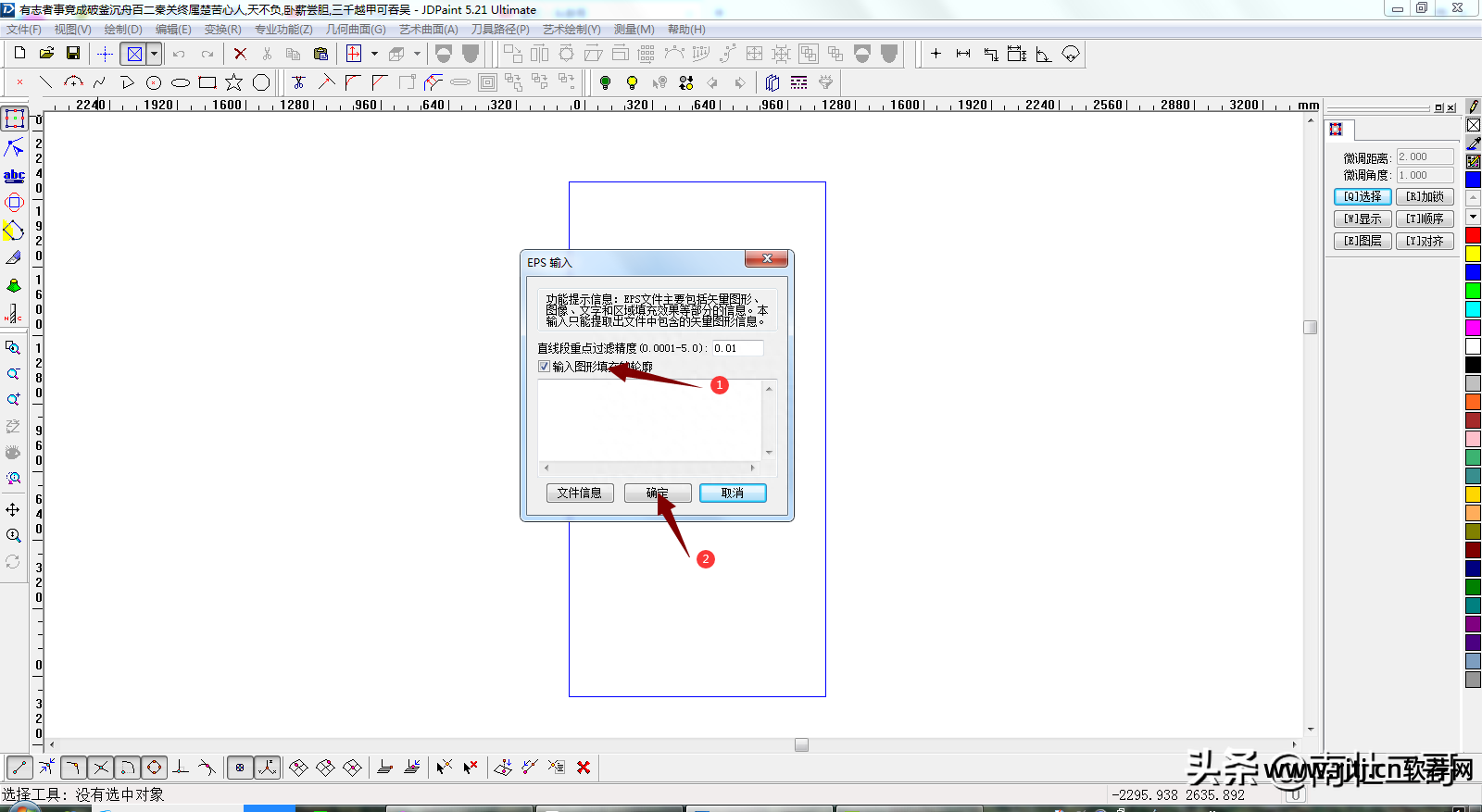

紧接着图7，进入图8的设置：
① 勾选选项。
②点击确定，得到如图9所示。
图10

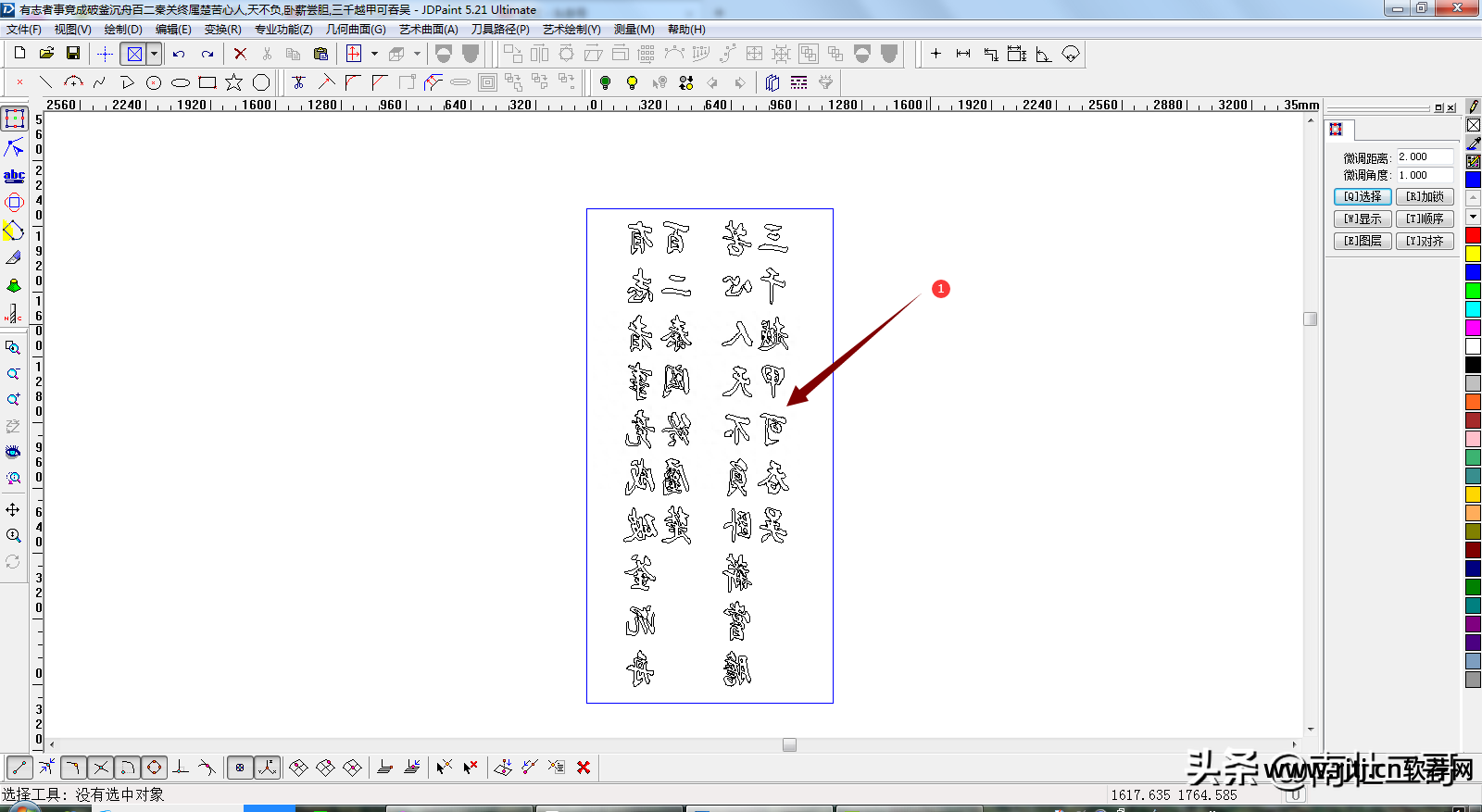

图9：①二维图形输入（导出）完成。
图11
三、优化布局的具体操作
导入 2D 绘图后，放大视图并仔细检查是否有变形和丢失的图形。
1、组合分散单体图形

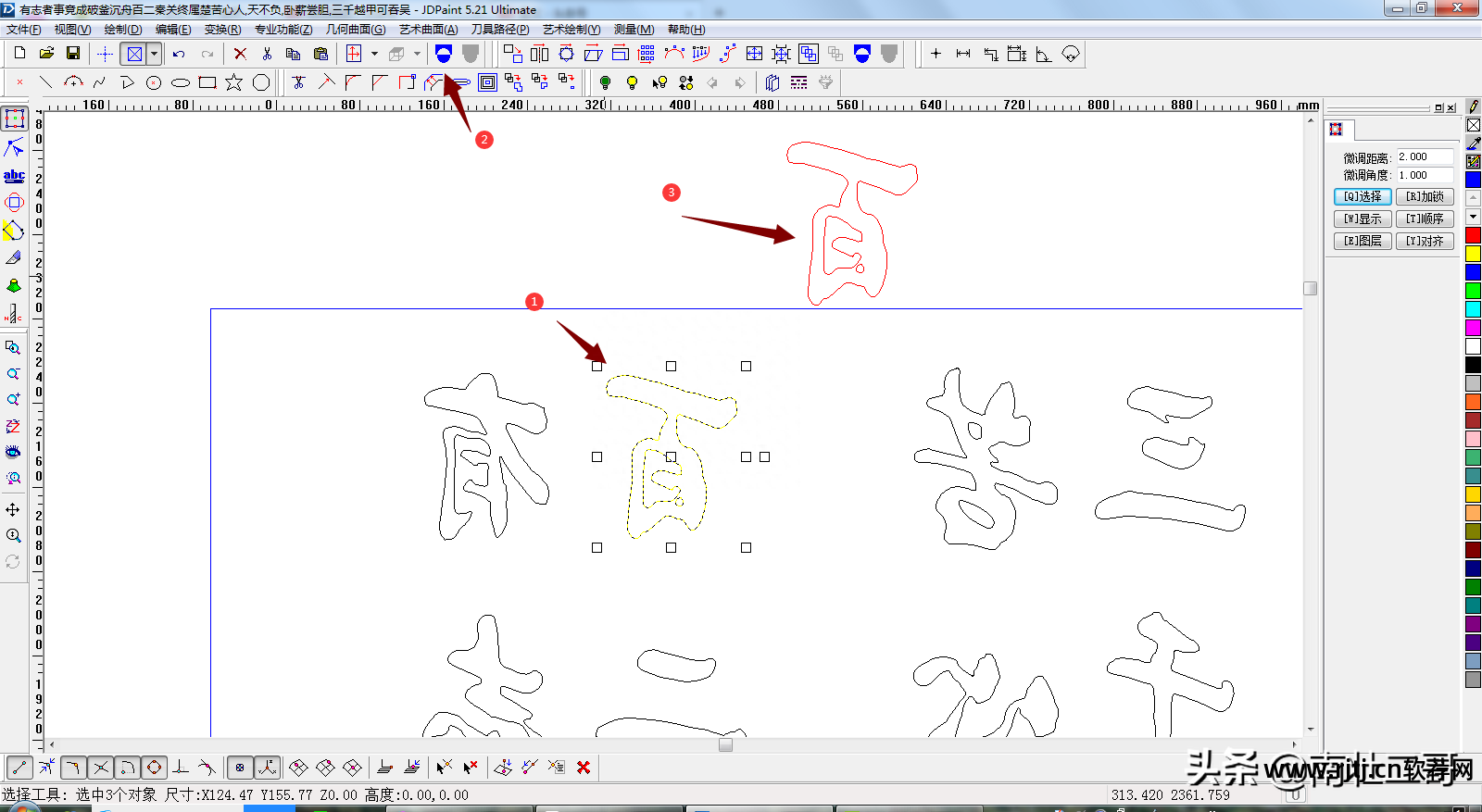

选择图形，我们可以看到图中各个字符的内外轮廓是分散的，所以我们只能将它们一一组合起来，如图10所示。
①选择其中一个字符的内外轮廓。
注意：选择的方法有两种，第一种是从左到右框住整个字符（整个字符的内外轮廓只有在框内才有效）；第二种是从左到右框住整个字符（整个字符的内外轮廓只有在框内才有效）； 第二种是从右向左框住单词，这种方法不需要将整个字符的内外轮廓放置在选取框内，只要选取框遇到一个点或部分轮廓就可以选中然后组合，但选取框不能看到除所选目标图形以外的所有轮廓和图形，否则其他轮廓将被组合。
②点击组合按钮。
③合并后的图形将制作成默认的蓝色轮廓图形，以区别未合并的图形。
图12

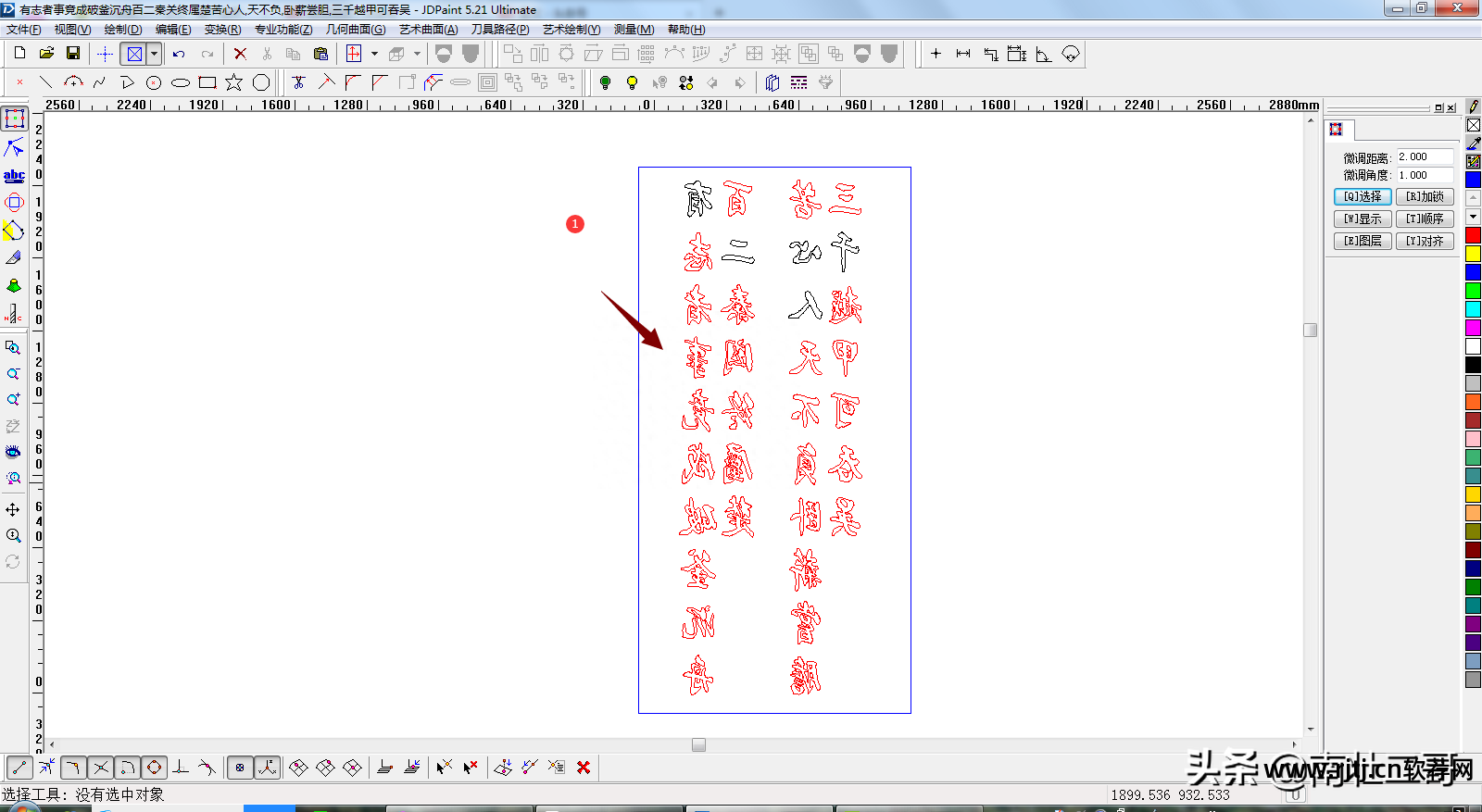

重复上述操作将每个单词组合起来，所有的组合就完成了。 如图10所示。可以看到，很多字符还是白色的，这并不是说没有组合，而是有些图片（字符）只有一个轮廓，两个轮廓可以组合起来。
图13
2、正式优化布局

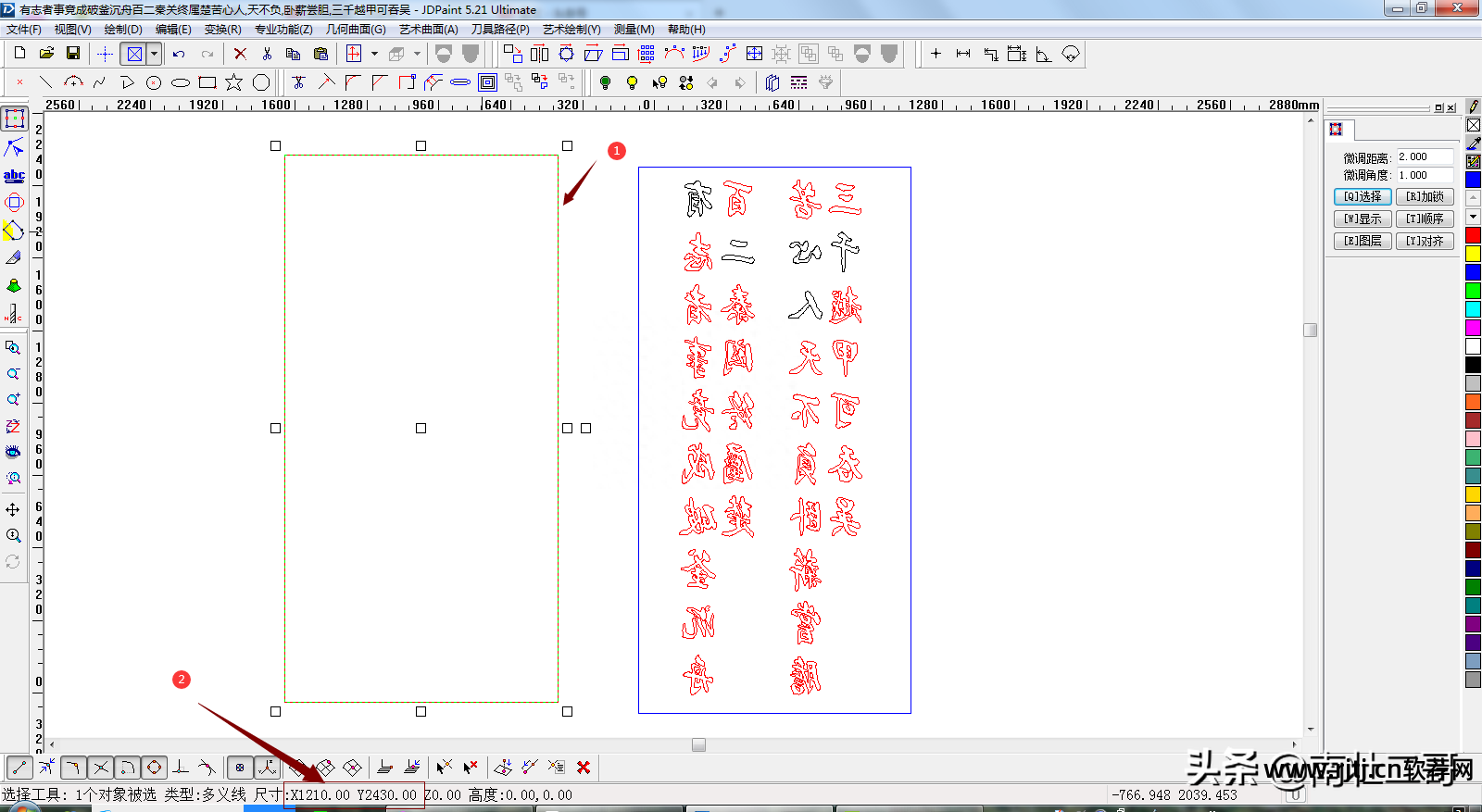

组合完成，见图14：
① 用绘图工具画一个圆，调整其宽度和高度与真实材料规格一致，并设置实际的布局范围。 通常出厂板材的标准尺寸为2440mmX1220mm，但有些材料已经部分使用，所以必须以实际规格为准。 如果是用螺栓夹固定的旧铣床，应预留1cm左右固定； 如果是新型真空吸附，则不宜留固定位置。
②检查尺寸数据，如果数值有误，则进入变换修正。
图14

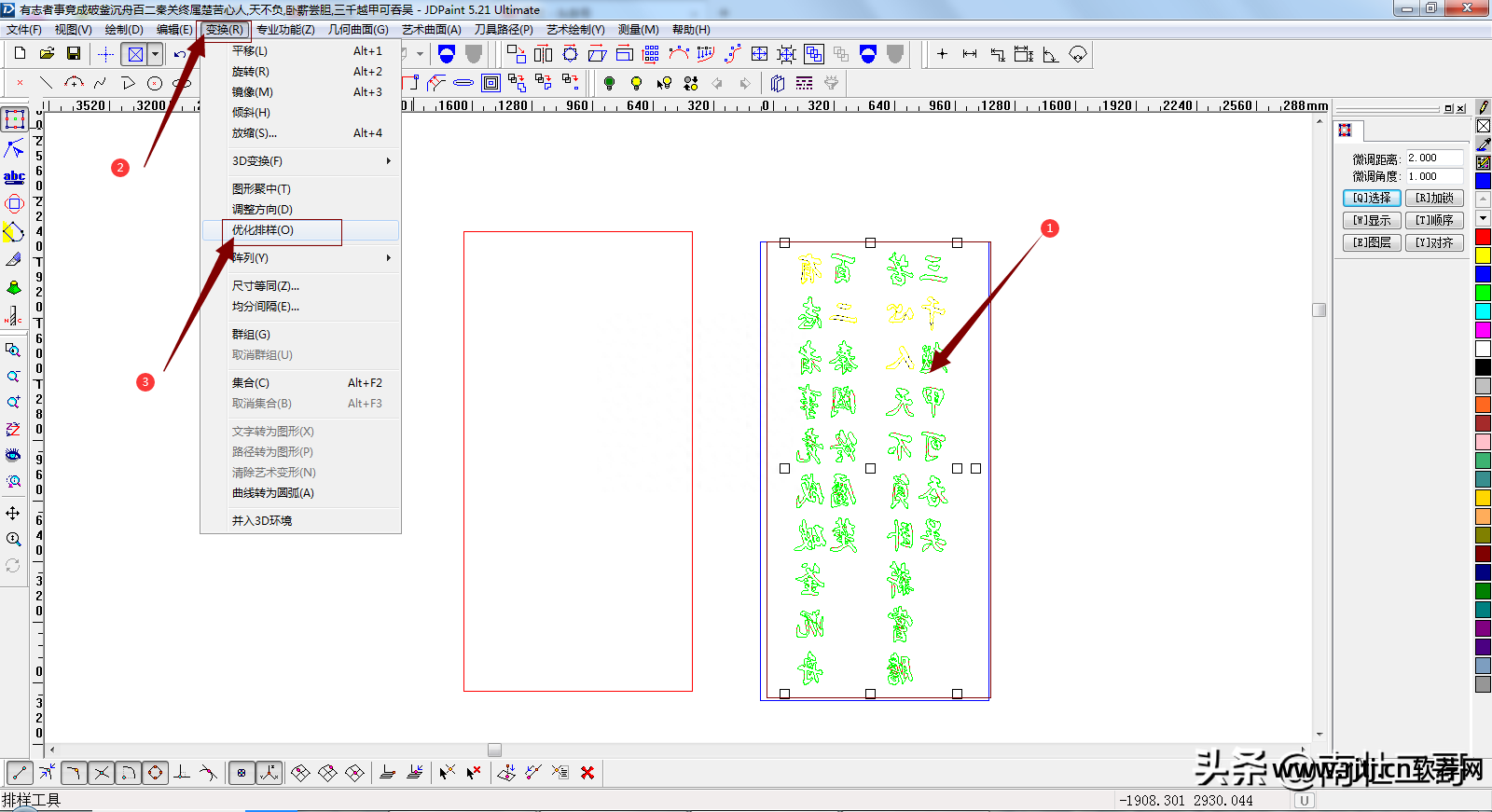

转到图 15
①选择布局图形。
② 输入标题工具栏上的变换按钮。
③ 在转换选项中选择优化布局，并输入优化布局估算值。
图15

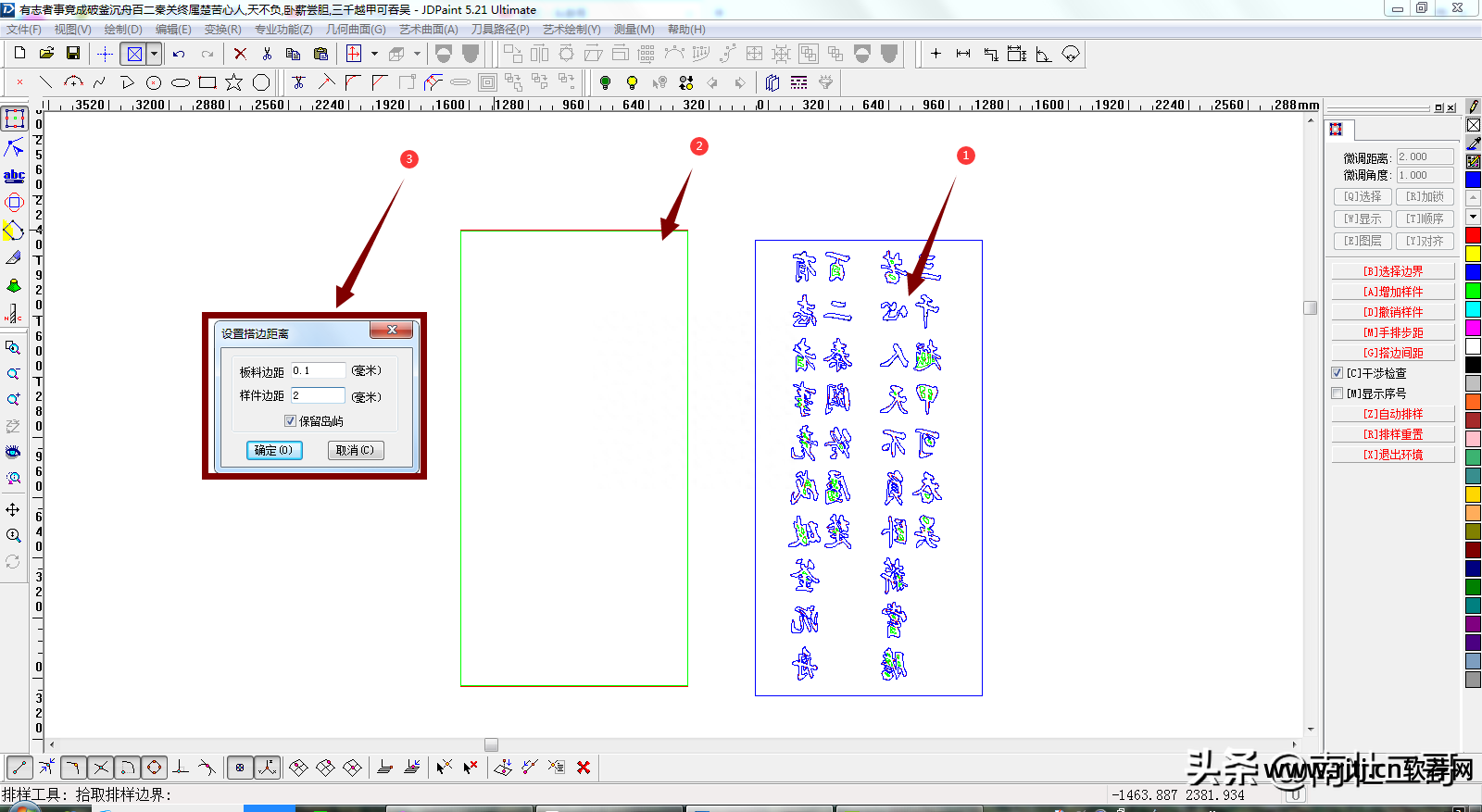

如图 16 所示，进入布局估计后：
① 嵌套目标图形不可移动；
②点击中间范围的圆圈，弹出设置页面；
③在设置页中输入数值，板材的行距尽量接近0，样品的行距是两个样品之间的距离，这个长度应设置为略小于切割半径的一半工具。
注：为什么是一半？ 在设置页中输入数值，板材的行距尽量接近0，样本的行距为两个样本之间的距离。 该长度应设置为略小于切削刀具半径的一半。 为什么是一半？ 由于软件估计的是两侧样品的分辨率，所以线距值除以2就是切刀的半径。
图16

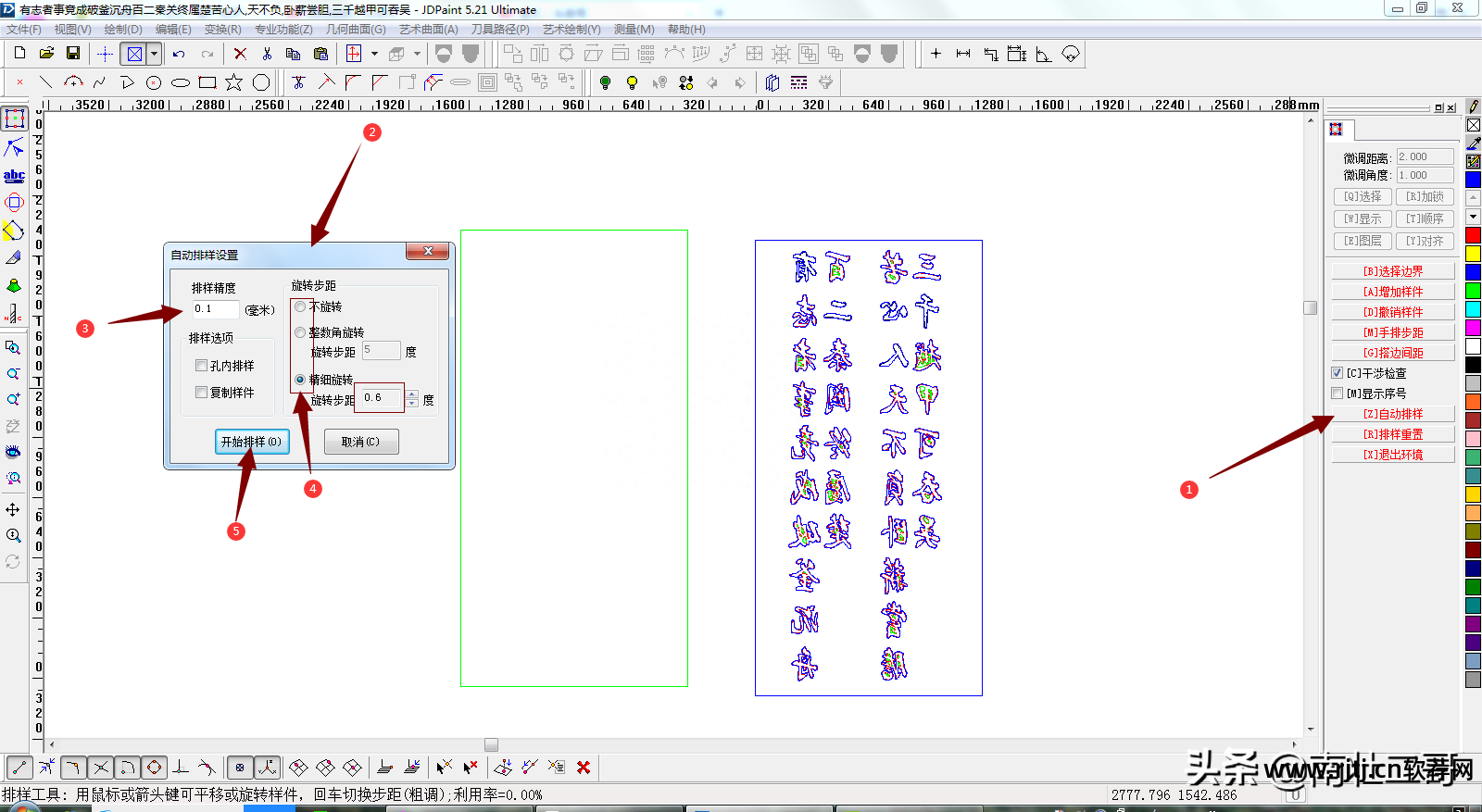

单击“确定”进入下一步，如图17所示。
① 单击“手动嵌套”。
②设置参数。 孔内嵌套适用于大字符，篆刻字符可以不勾选。
③精度越小越好，但估计时间也慢。
④ 精旋转为佳，但估计时间较长。
⑤点击确定，进入手动估算。
图17

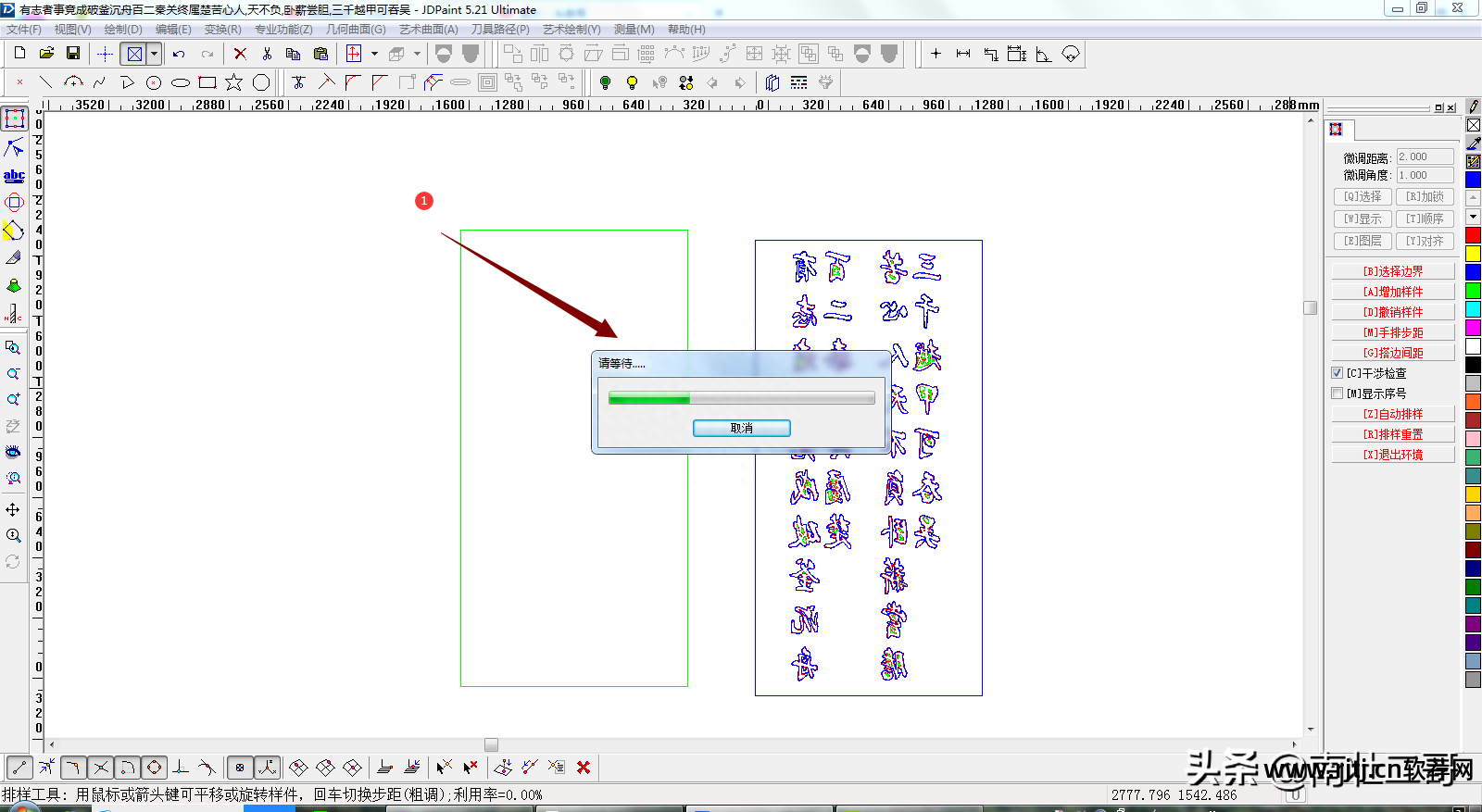

如图18所示，①等待手动估算
图18

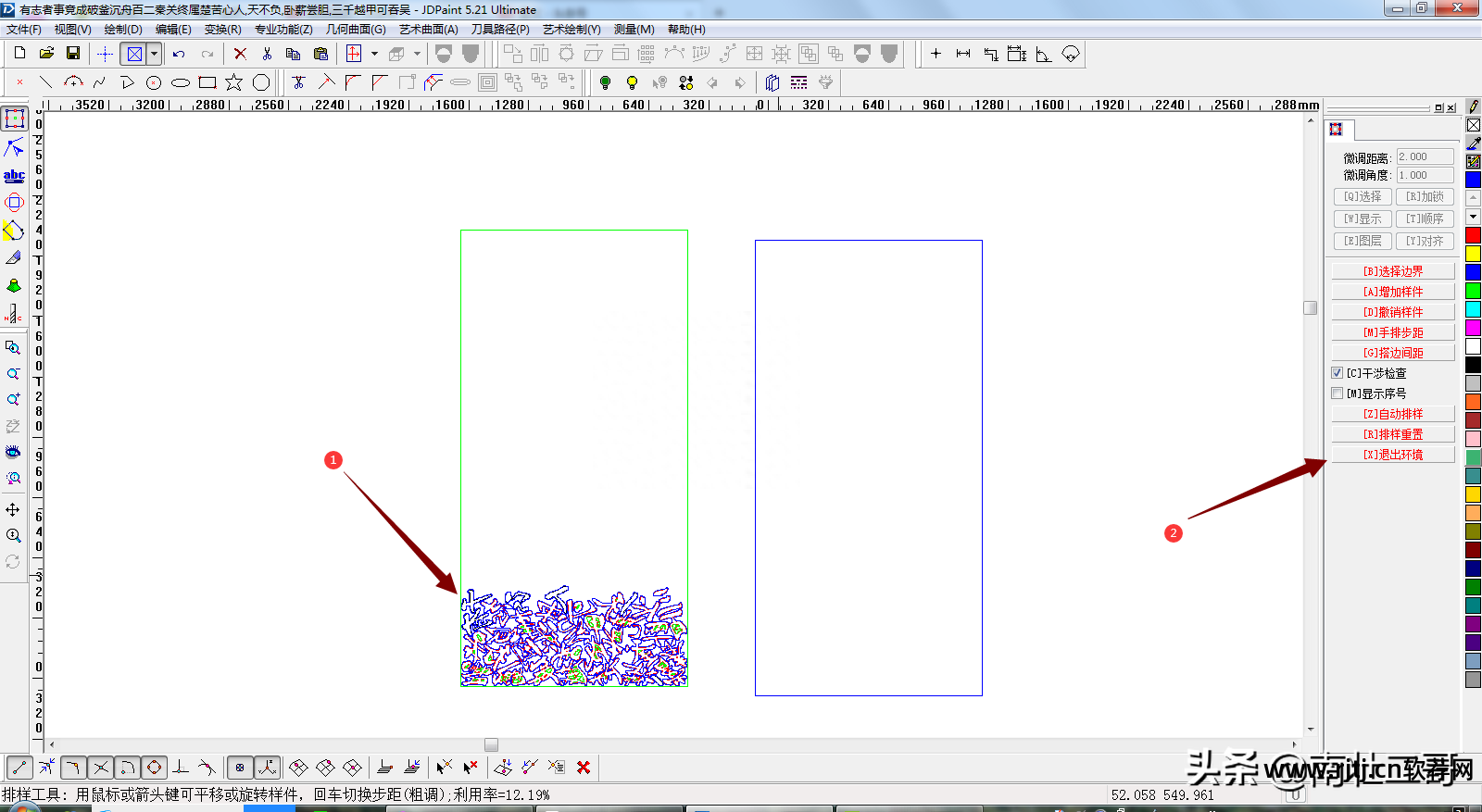

如图19，①自动排版完成②退出排料环境
图19
上述步骤完成后，开始制作刀具路径。 切削刀具路径是刀具路径设置中最简单的设置方法。 多用于广告字的处理。 木工装饰通常用于加工花隔断的添加。 如今的面板柜也开始普及这些雕刻机。 型切割机。

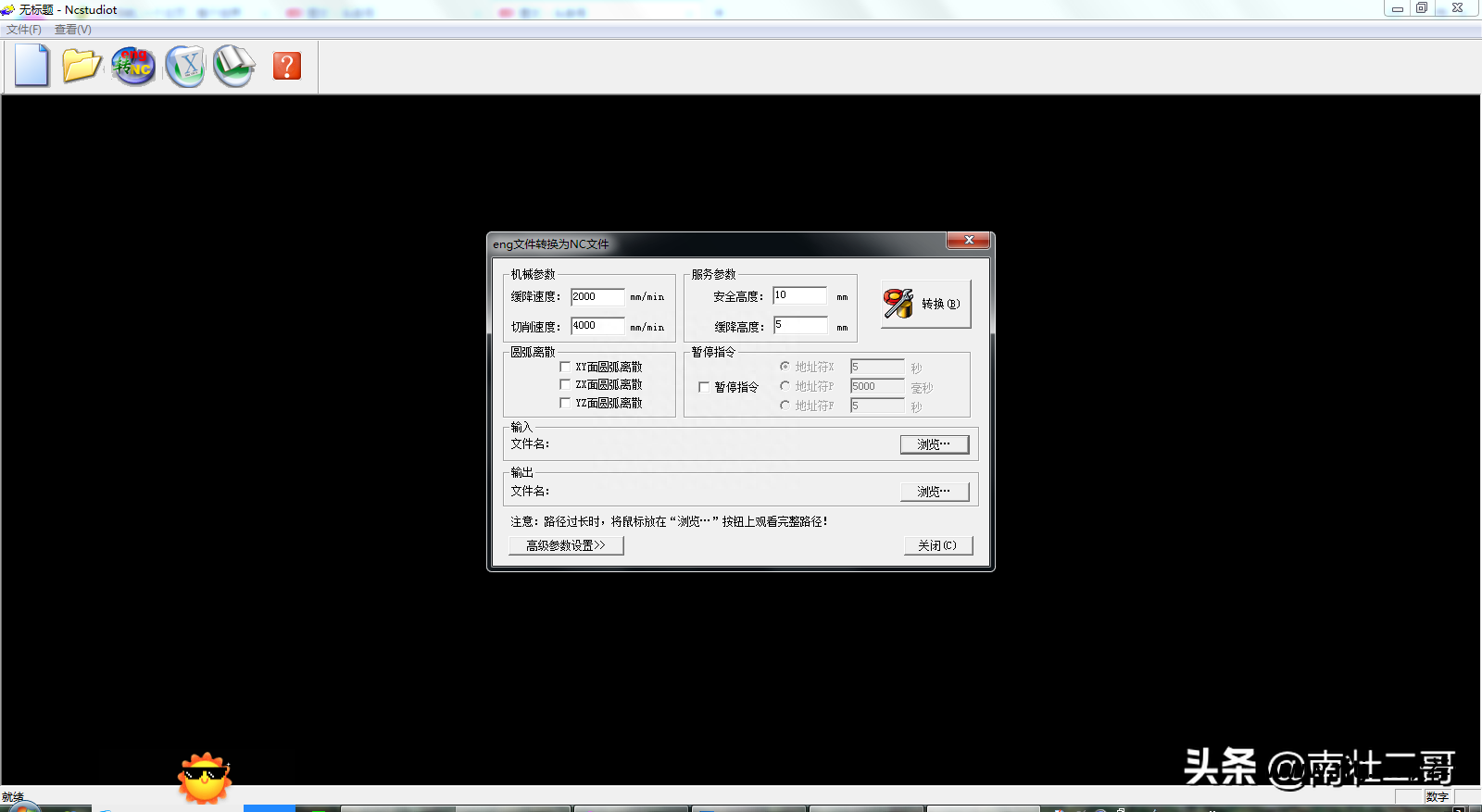

有很多软件可以设置刀具路径。 国外比较常见的是雕刻和文泰莱，操作方便。 看似操作简单，但雕刻操作步骤较多，且输入刀具路径只能是适合雕刻车床的ENG格式。 现在，您使用的精雕车床基本上都是使用cnc格式（G代码）读入的，不能直接使用，必须通过NC转换来读取。 如图20所示。
图20
相对而言，用文泰进行切割、2D精雕和V形3D精雕设置要容易得多。 文泰可以说是一个简易版的雕刻，跳过了很多雕刻操作的步骤，并且可以直接输出NC刀具路径，适合一些简单的广告加工。
如果你想用文泰来做刀路，那么就把排列好的图形转成PLT格式（不要转成EPS）。 然后进入文泰阅读。
具体传输步骤如右图21、22、23所示：

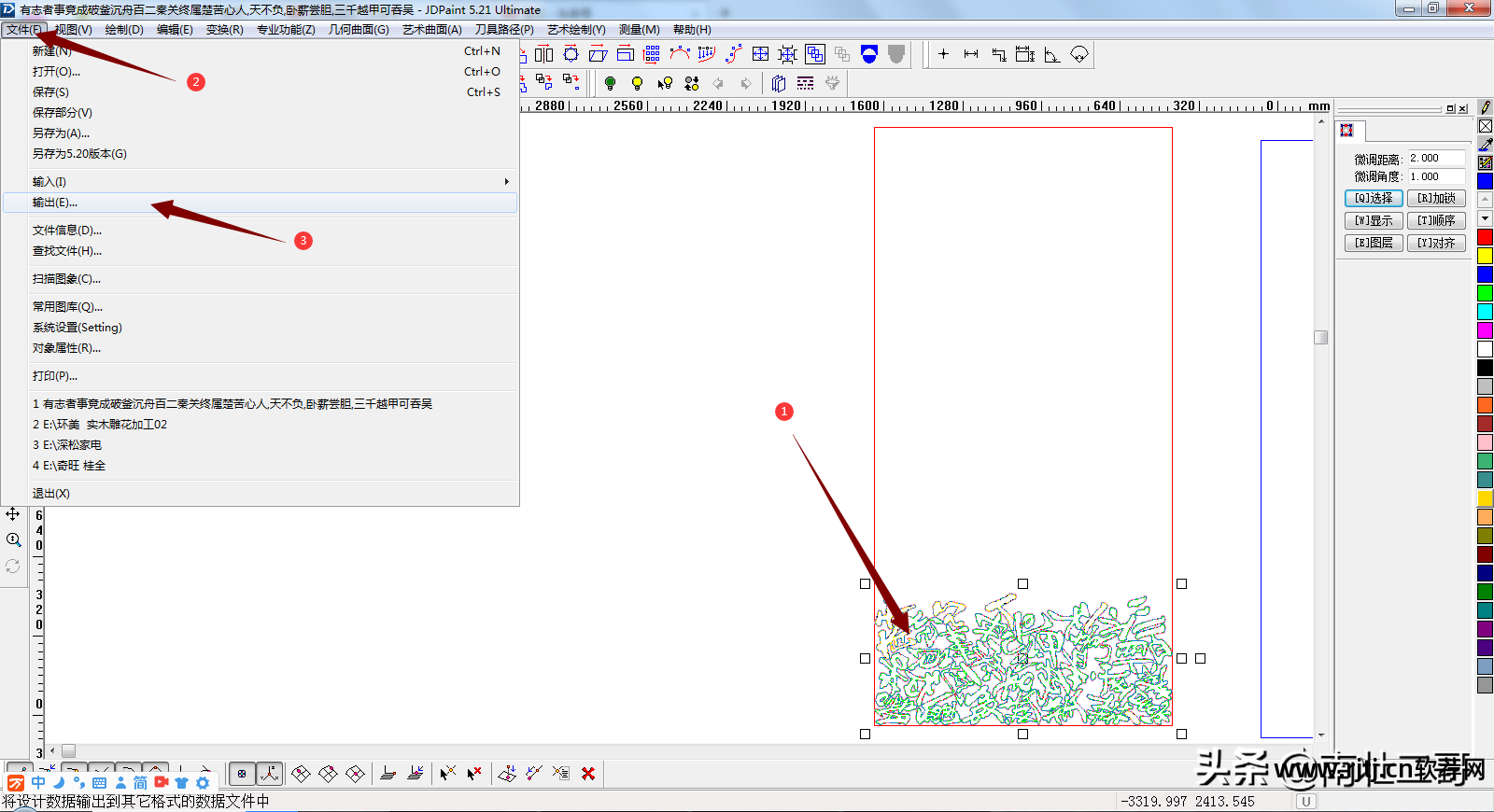

图21解释：①选择目标图形； ②点击标题工具栏上的文件按钮； ③点击输出选项。
图21

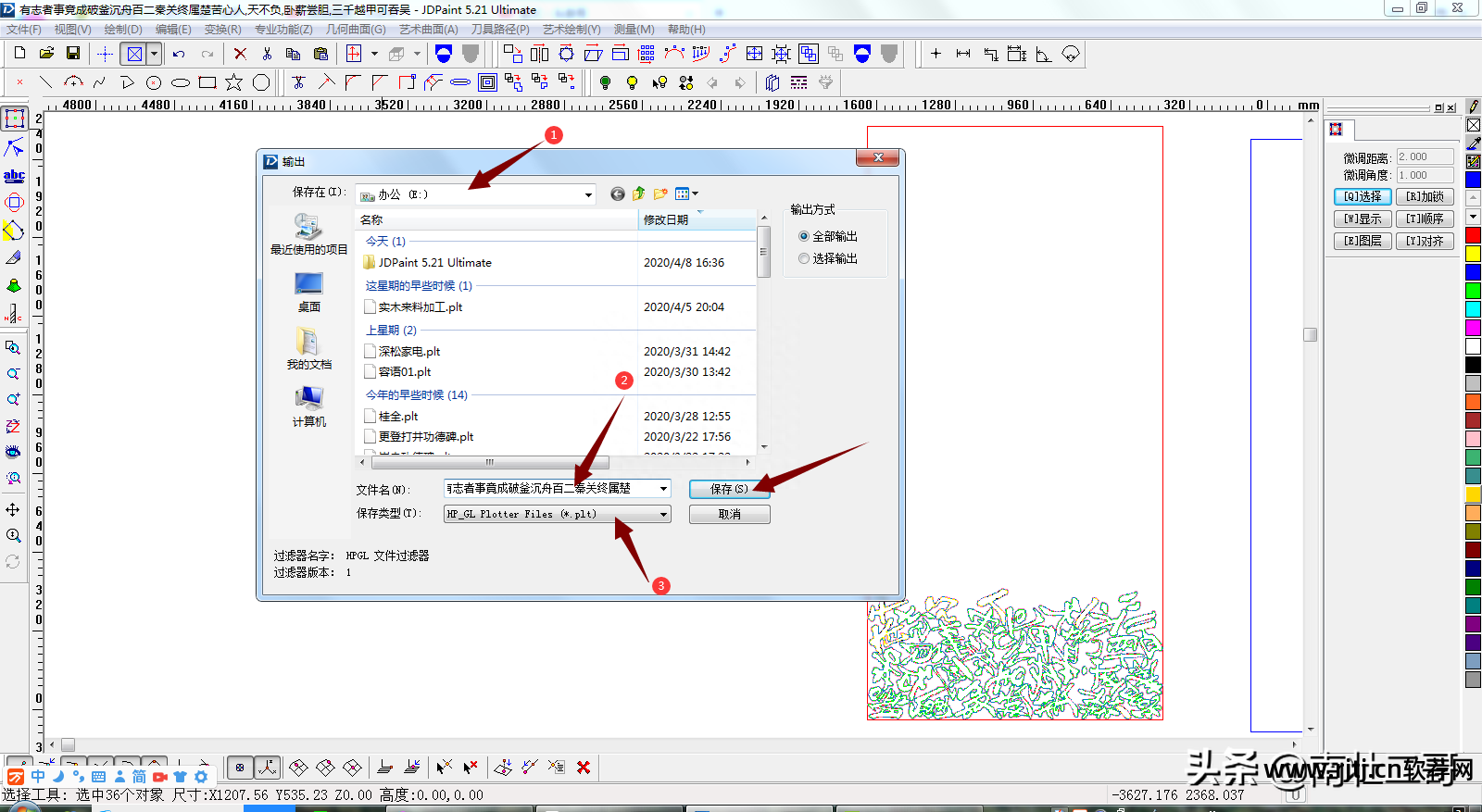

图22解读：①保存位置； ②输出文件名； ③输出PLT二维图形，确认。
图22

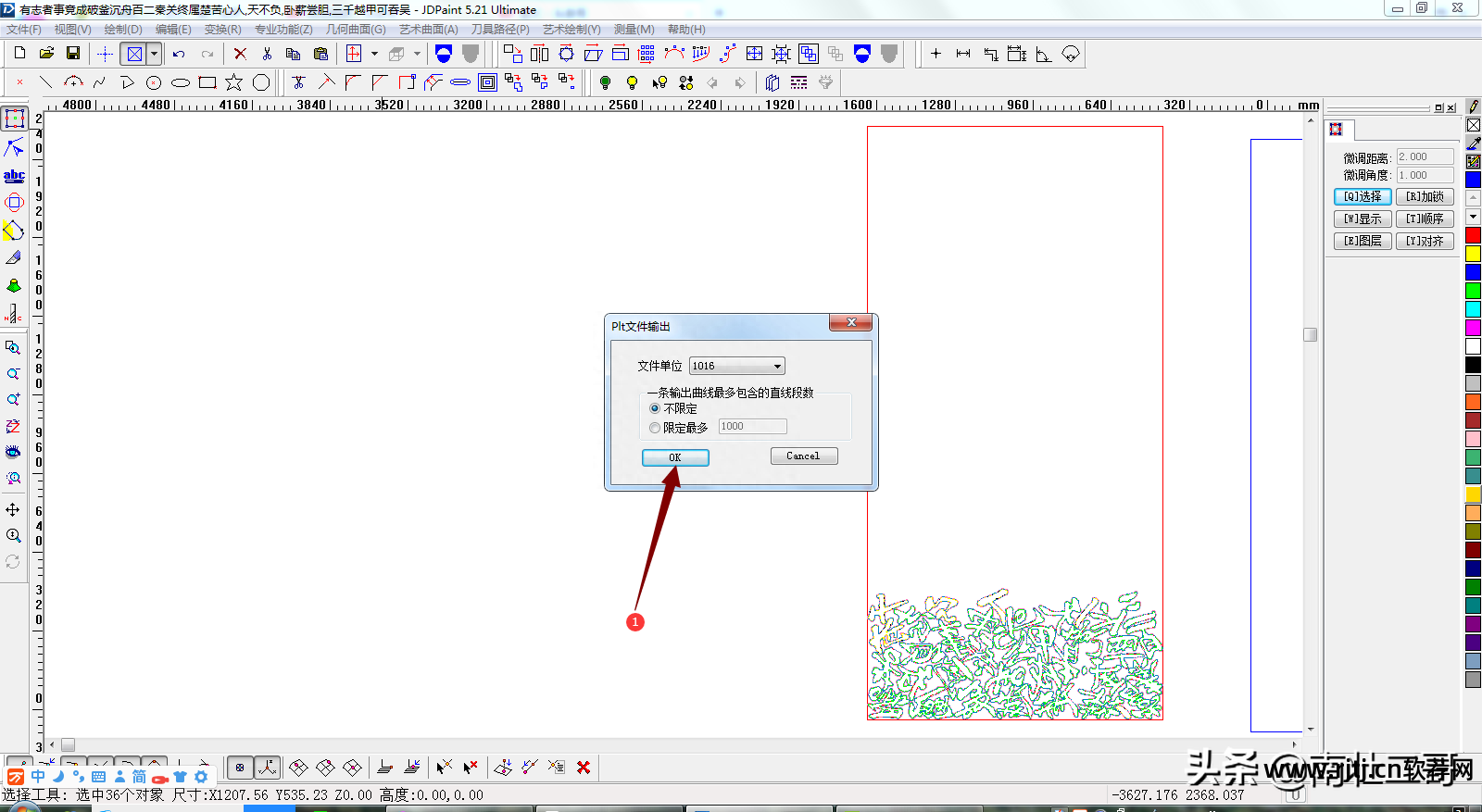

图23解读： ①紧接着图22，弹出确认页面，点击确定即可。
图23
至此，手动优化布局就解释完了。 这是三哥南庄在精雕行业多年总结出来的经验。 其实这个手法比较老套，但是对于刚入门的学徒来说非常实用，而且不容易出错。 如果还有其他更好的方法，欢迎在下方评论区留言，大家一起交流、共同进步。
