作为一名科研人员，在写论文的过程中，必须经常画各种图表。 科研论文中的图表是一种直观的研究成果展示方式。 俗话说好马配好鞍，好的科研成果往往需要生动的描述才能让编辑和读者更容易理解。

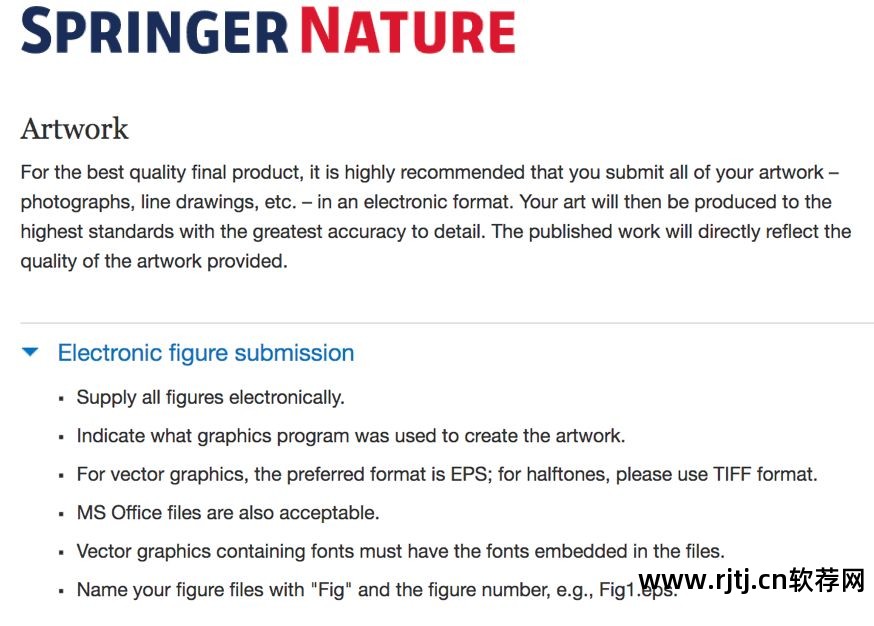

科研绘图不同于我们常规的绘图。 给中级文章做图是个大工程。 在很多人看来，科研图和我们在网上看到的各种图表并没有太大区别，只要把你想表达的意思说清楚就行了。 这些想法真的是错误的！ 让我们看看 SpringerNature 刊物是如何描述这幅图的：
SpringerNature 出版物使用了一个名为“艺术品”的成语。 什么是艺术品？ 艺术品！ 我们应该树立一个正确的观念：任何一幅画都应该被当作一件艺术品来对待。 相反，我们身边的很多人对于科学绘图的重要性并没有清醒的认识，所以我们对绘图的很多要求和概念都不了解，更谈不上画出一张合格的作品。 明天我们就从最基础的知识点开始，聊聊科研制图，你还不知道的。
总体要求
SCI出版物种类繁多，对插图的要求也不一样r软件教程，常见的有以下几种：
插画规格须符合SCI刊物要求
同一稿件插图中的文字必须使用相同的字号和字体
必须提交SCI出版物指定文件类型的插图
插图文件命名必须符合SCI发表要求
插图的帧率必须满足SCI出版物的要求
同一稿件插图中的腰线（面具）粗细必须统一
必须提交SCI出版物指定颜色模式的插图
插图文件的体积必须满足SCI出版物的要求
常用的插画修图软件
位图编辑类：Adobe Photoshop (PS) 或 GIMP
矢量绘图类：Adobe Illustrator（AI）或CorelDRAW
图表制作类：Graphpad、Origin、SigmaPlot、SPSS、Excel、RLanguage
PDF虚拟复印机：AdobeAcrobatProfessional、PdfFactory
我们最推荐的绘图组合通常是R语言+AI+Ps的组合。 R语言其实有点难学，而R语言无疑已经在绘图工具中占据了领先地位。 很多人想学R语言却学不进去，可以看看我们的系列。 想要系统学习R绘图，可直接关注文末二维码r软件教程，联系客服，派发R语言ggplot2绘图教材。
插图文件的格式
插图有两种主要的文件格式：位图和矢量图形。
位图就是我们平时看到的各种图片，比如png、jpg/jpeg、tiff等。位图是由一个个像素点组成的，比如我们用单反自拍。

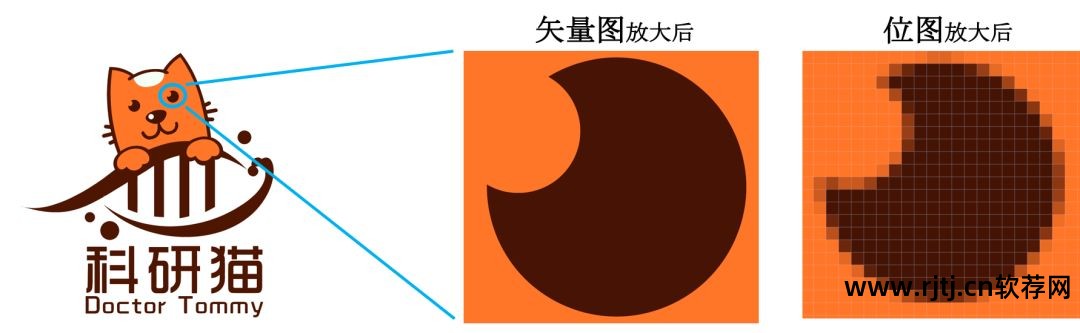

矢量图上所有的腰线，都是一个一个的功能和元素。 常见的文件类型有eps、ai、pdf等，矢量图中没有所谓清晰度的概念，所以无论怎么放大，都不会出现马赛克。 一般来说，所有的单反图像都是位图，函数生成的图像都是矢量图。 矢量图形和位图的区别可以从右图表达出来：
插图文件名
在出版社系统投稿的时候，我们的图片和文字内容往往是分开提交的，图片是一张一张上传的，那么这时候图片应该怎么命名呢？ 通常根据文中图片的名称来命名。 如：Fig1.tiff,Fig2.tiff...或Fig1.eps,Fig2.eps...（多张图片合为一张，算作一张图片），部分刊物要求稿件为首作者或通讯作者的姓氏与图组合，例如 Smith_fig1.tiff。
SCI插图色彩模式

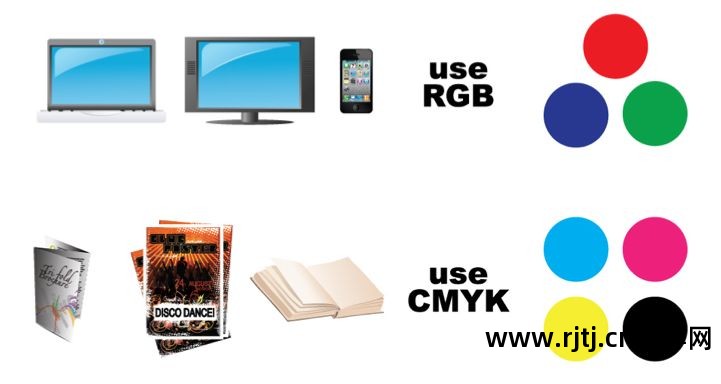

RGB色彩模式：RGB图片是由红（Red）、绿（Green）、蓝（Blue）三原色组成的图像。 这是我们每天在笔记本中使用最多的图像。
CMYK色调模式：对于彩色印刷来说，品红色（Megenta）、黄色（Yellow）、青色（Cyan）、黑色（blacK），我们看到的所有彩书和复印照片都是CMYK编码的。
灰度模式：黑白图片，通过调整灰度值显示图像。
大多数 SCI 出版物接受 RGB 颜色模式的插图文件，少数出版物要求作者在彩色印刷出版前提交 CMYK 颜色模式的插图文件。 推荐使用PS等位图编辑软件进行色彩模式转换。 据悉，建议大家在画图前参照拟投稿刊物投稿要求中对插图色彩模式的具体规定。
字体
在速写图中，会有很多文字，比如坐标轴的标注，图例等，我们在写那些文字的时候有没有注意过它们的字体呢？ 这是我们经常忽略的。 一般来说，对字体和字号都有要求。
字体：Arial 或 TimesNewRoman（部分期刊也接受 Helvetica 和 Courier 等字体）
字号：大部分SCI刊物要求插图英文字号在6-12pt之间
腰线粗细和颜色
腰线（口罩）厚度：腰线的厚度应在0.2-1.5pt之间，太细或太粗都不美观。
腰线（面具）颜色：SCI刊物对腰线颜色没有严格规定。 黑色、白色和灰色更为常见。 如果不是特殊情况，通常不建议使用彩色。
图稿的压缩和文件大小

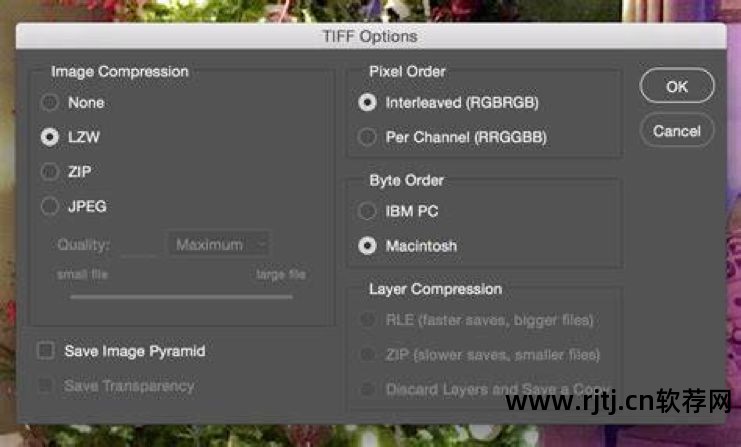

大多数SCI出版物都要求作者提交TIFF格式的插图文件，因为TIFF文件格式有一个神奇的能力：无损压缩特性。 无论TIFF插图中的内容是位图还是线图，文件的体积都可以通过LZW无损压缩方式进行压缩，但原图的像素信息和质量丝毫不会丢失。 目前为止，很多SCI刊物（包括顶级刊物《自然》）都建议作者使用插图编辑软件（PS或GIMP）对TIFF格式的插图进行LZW压缩处理。 LZW压缩前后，图片的大小可能相差数倍。 如果很多未压缩的tiff图片分辨率超过500dpi，那么大小可能有几十M，这样的文件太大了。 此时经过LZW压缩，压缩后的tiff文件可能只有2-3M。
由于绝大多数SCI期刊采用在线投稿系统，鉴于在线投稿系统服务器空间和网速的限制，大部分期刊建议作者提交的文件大小必须控制在10MB（10240KB）以内。 使用 LZW 压缩的文件不应超过 10MB。 如果超过 10MB，则说明布局太大。 尝试拆分或重新制作它。
插画规格
绝大多数SCI刊物的插图尺寸有单栏、1.5栏、双栏三种版式。 三种插图对插图的长度设置不同，对两边留白和高度的要求也不同。 没有区别，如下：
单列图通常由一个或多个小图组成。 图形的总长度通常为8~9cm。 图表的左右边距要适中，尽量少。 SCI 刊物对图高的限制比较细，一般不超过 24cm。
1.5 分栏图片，通常由一张或多张小图组成，插图总长一般为11.4~14cm，图片左右留白要适度，留白尽量少。 同样，高度通常不超过24cm。
双栏图片通常由一张或多张小图片组成。 插图的总长度通常为17.1~19cm。 插图的左右边距要适中，尽量少留白。 同样，高度通常不超过24cm。
结语
“一图胜千言”，图片的重要性不言而喻，但是看了前面的要求，我们发现要做出一张各方面都符合要求的图片，并不容易。 在后续的课程中，我们会继续带领大家进行系统的学习，走一遍从绘图-图文编辑-定稿的所有流程，大家加油~
