分享程序员常用的绘图软件和技巧。
说实话，我觉得当程序员还是不错的。 日常工作有很多，比如写代码、满足需求、写解决方案等等，但我最喜欢画图：流程图、架构图、交互图、功能模块图、UML类图、部署图、各种可视化图表等。
通过图片的方式，可以更好的展示系统，更清晰的表达自己的想法，并且易于理解； 能够锻炼自己的绘画技巧，真是一举多得的事情。
明天我会分享我常用的绘图软件和一些技巧。
常用图
我平时画流程图、交互图和架构图比较多，通常使用Draw.io，一个免费的在线网页绘图工具。
之所以选择这款绘图工具，主要是出于以下几个诱因：
1. 易于使用
无需登录，直接进入网页即可，直接使用海量模板创建新项目。

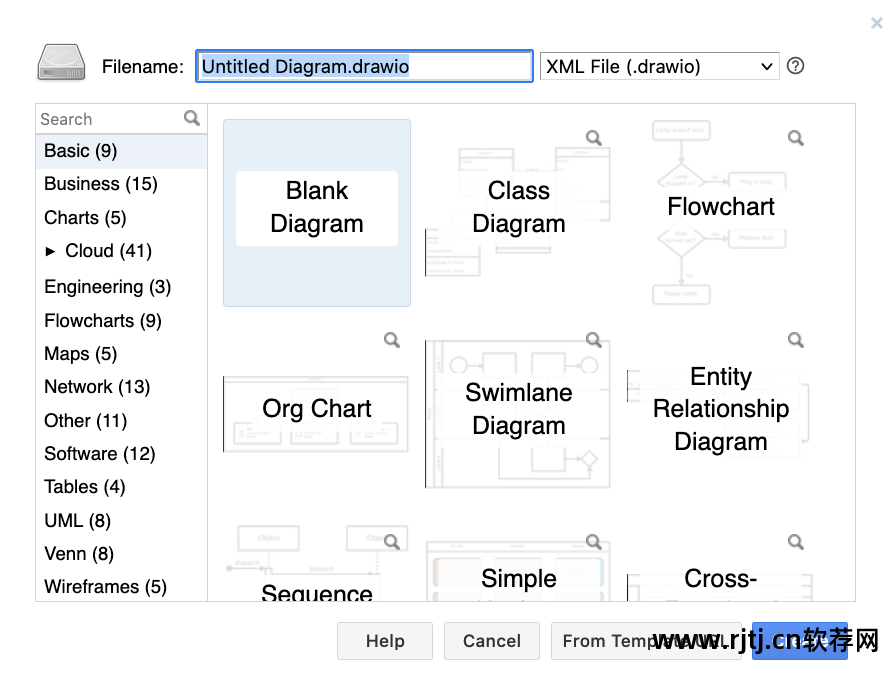

选择模板

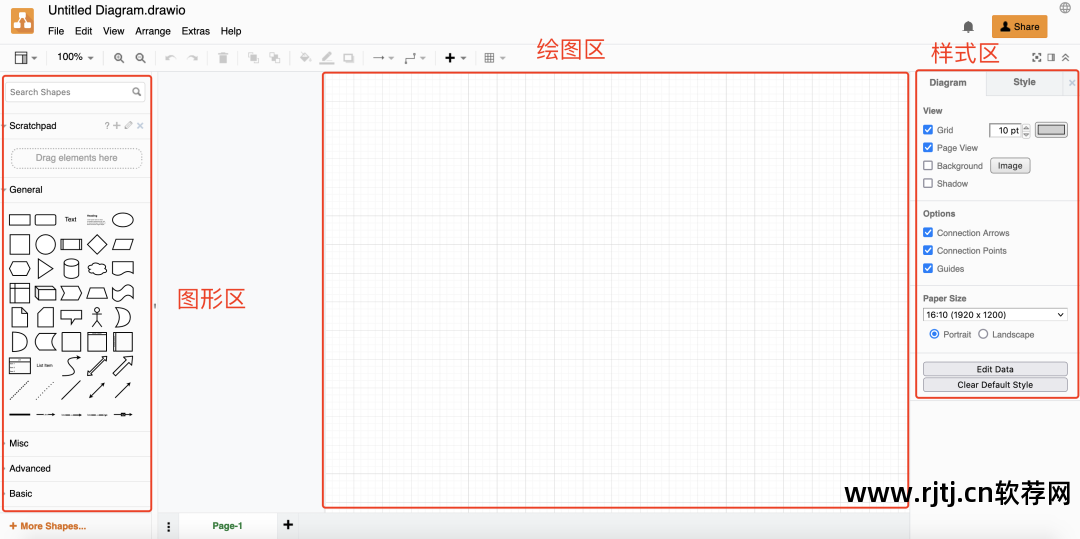

然后进入编辑页面，在两侧选择需要的图形，拖动到绘图区域进行编辑，然后在左侧更改样式。
Draw.io 在线绘图

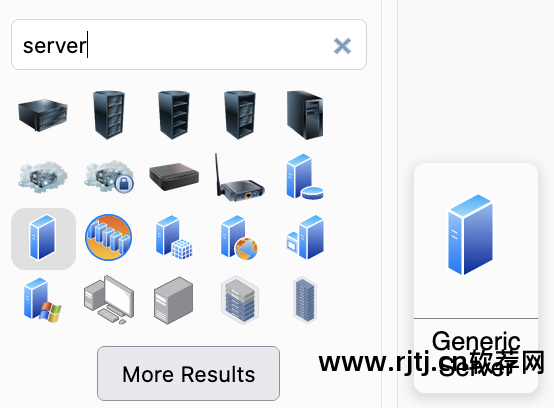

您可以直接搜索您需要的图形，例如服务器。 其实你也可以直接粘贴本地或网络图片。
2. 造型美观

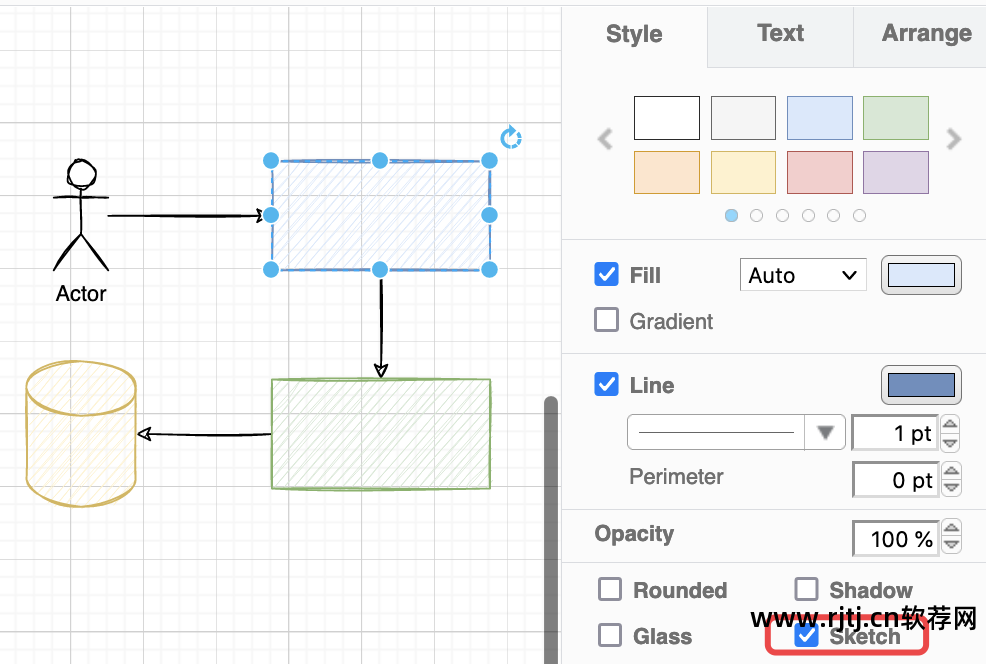

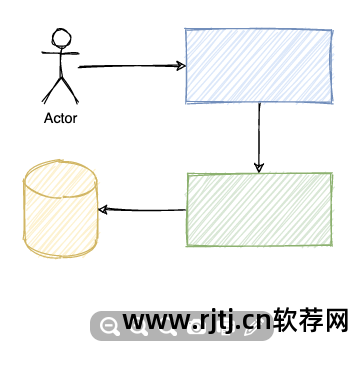

Draw.io 提供了几种默认主题和预设的图形样式，比如我最喜欢的手绘风格。

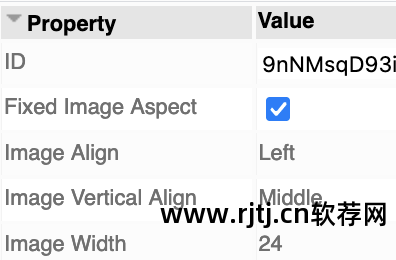

事实上，图形也可以高度灵活地定制。 如果你熟悉界面开发，甚至可以直接编辑图形的属性值。
属性编辑
3.丰富的导入

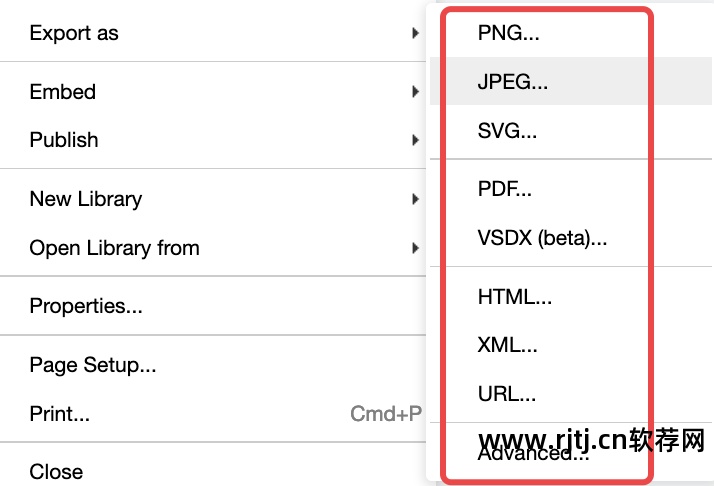

绘制的图形可以一键导入为图片、矢量图、PDF、HTML文档等。
虽然这些都不算什么，但我最喜欢的是它可以直接生成在线网页，分享给别人快速浏览，还提供了一个小工具栏，可以进行缩放、截图、打印、快速编辑。
在线浏览

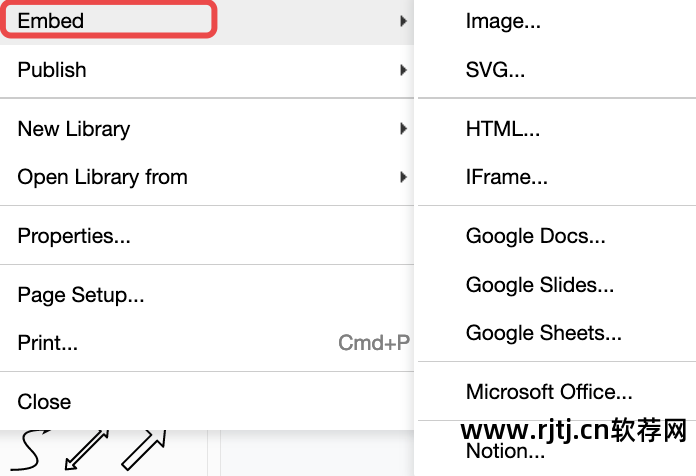

据悉，还可以导入图纸作为嵌入网页！ 只有这样，我们才能将各种图纸直接无缝集成到我们自己开发的网页中。
作为嵌入格式导入
4. 易于存储和导出

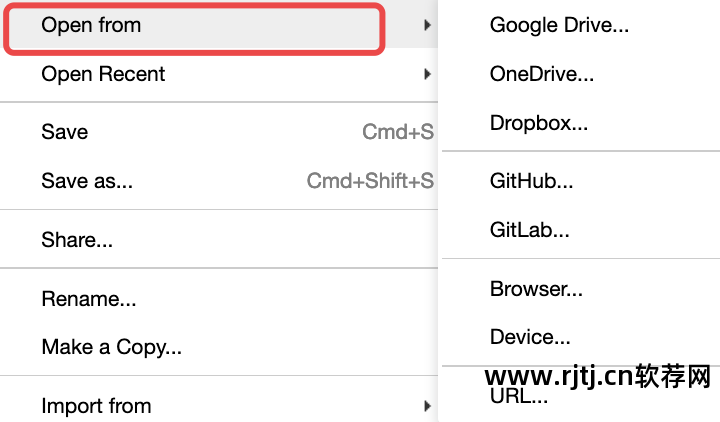

绘图可以随时保存为本地文件，也可以存储在GitHub等在线空间中； 当需要再次编辑时，可以从同一个地方导出。
对于习惯使用GitHub存储和共享代码的朋友来说，这非常实用，这意味着你可以与其他同事协作绘图。
不仅是Draw.io，我还喜欢EdrawMax（亿图图标），一款功能强大的本地绘图软件。
ER图
后台开发的朋友可能会接触到ER图，ER图在数据库设计中经常被用来表示数据的属性和关系。

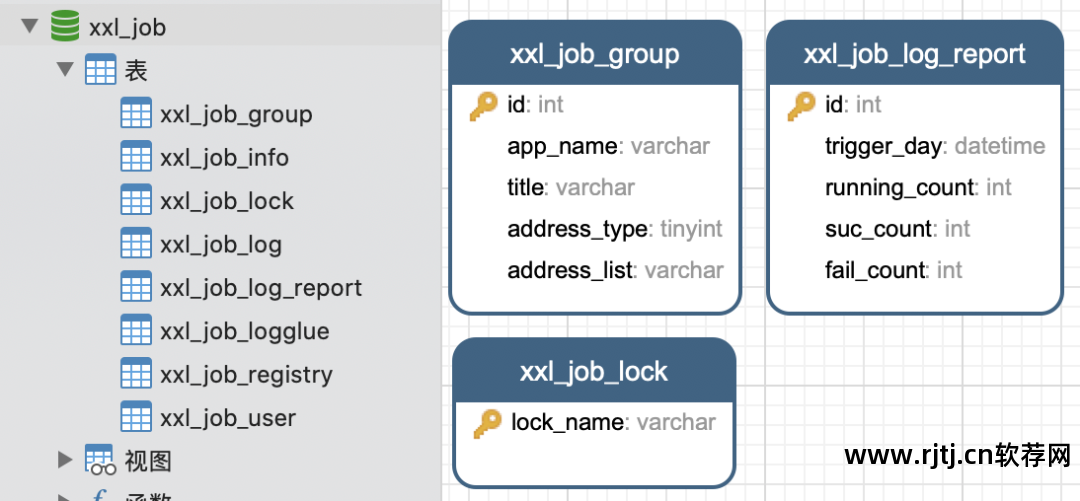

我一般不会主动去画这个东西，只是在需要的时候使用数据库管理软件（比如Navicat、JetBrainsDataGrip等）根据已有的库表来生成。
手动生成ER图UML类图
UML类图用于表示类之间的关系绘图软件教程，有助于快速理解整个系统的设计结构。

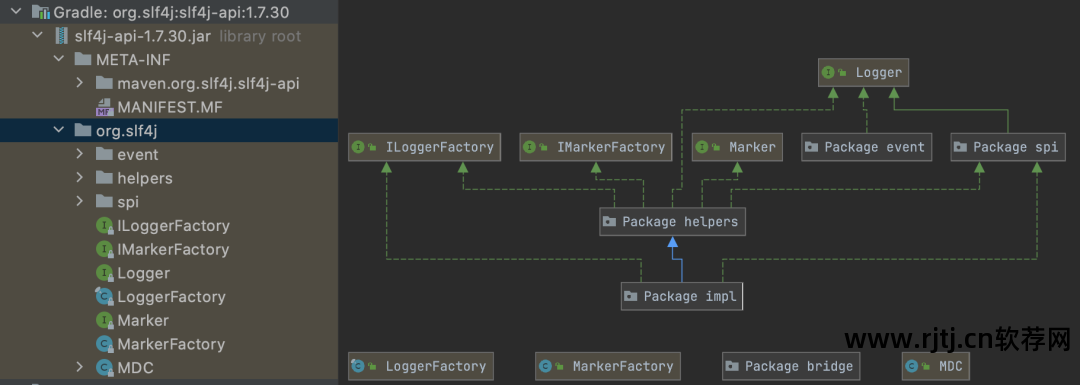

像ER图，我自己都不知道怎么画这个东西，气死我了。 通常直接使用集成开发环境（如JetBrainsIDEA）根据代码手动生成UML类图绘图软件教程，如图：
手动生成 UML 类图
这不是比我画的好看吗？
可视化图表
图表可以更直观地展示数据和趋势，在PPT报告中发挥着举足轻重的作用。
常见的图表有条形图、直方图、饼图、折线图等。
虽然Excel和PPT都可以用作图表，但是它们都比较丑陋。 我推荐Flourish，一个在线生成可视化图表的网站。

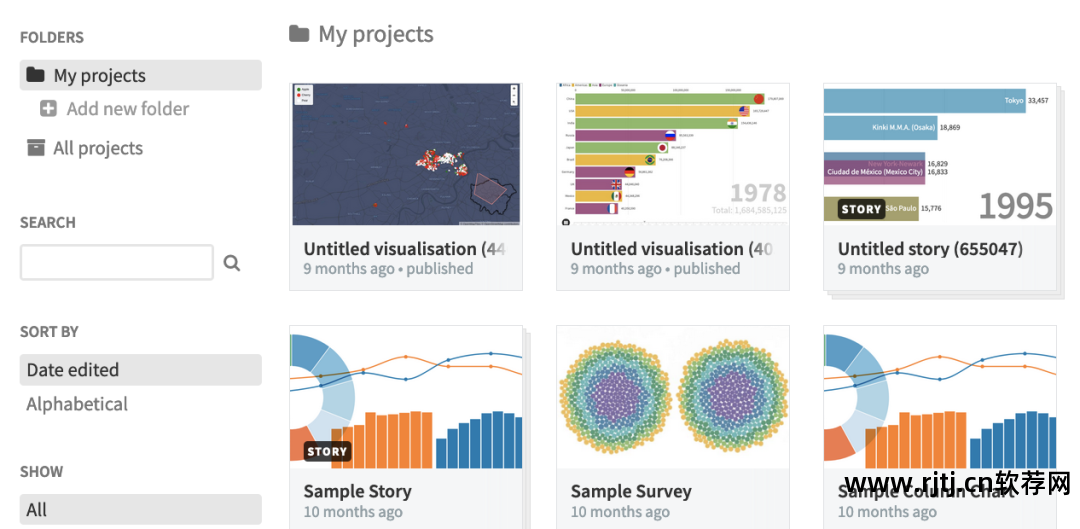

丰富的外部图表类型模板：
选择图表类型后，配置要显示的数据和图表样式。
我最喜欢这个网站提供的动态图表和URL分享功能，可以快速创建数值动态变化的实时排行榜。

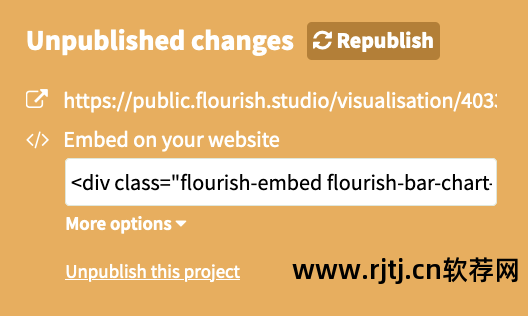

完成后，您可以一键分享网页地址，让别人浏览，或者嵌入到自己的网页中。
导入图表网页思维导图
我最常用的思维导图软件是XMind，它简单易用，主题丰富。
心智

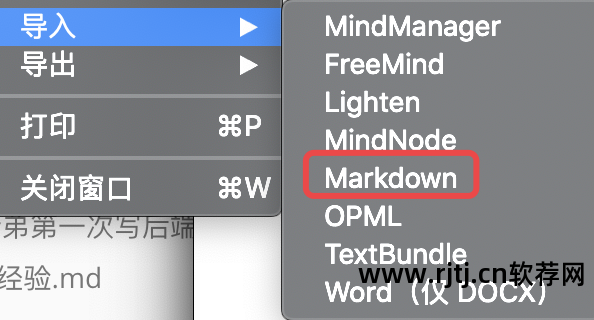

但通常我不会直接在 XMind 中编写思维导图，而是先编译 Markdown 文档，然后直接在 XMind 中导出文档，根据标题、列表等元素手动生成思维导图。
导出降价
不然一一编辑我真的会被吓死。
杂项笔记
为什么在这篇文章中，没有花太多的笔墨来描述每个图表的功能以及如何绘制它们？
因为画画是可以模仿的，多看多画，熟能生巧。
当你需要画画的时候，如果你不会画或者没有想法，就去网上搜索一下别人画的类似图片，跟着猫画老虎就行了~
