前言：虽然这次实验的原因相当尴尬，可怜，丢了几块370板子，发现手里只剩下一堆7代CPU了……
再数一下：
8700K+Z370=6XXX（元）
7700K+Z270=3XXX（元）
但游戏表现并没有太大区别。
平心而论，虽然8700K的性能确实相当不错！ 虽然牙刷厂频频挤芯，挤出了50%的芯，但现在却断货+经销商炒价、抬价。 如果心理价位能在原包2700以内的话，那么它的性价比确实不错。 还不错，虽然6核12线程的i7-6800K也才2000年代初。
SO，或者使用Z270一段时间，或者Z370+现有CPU一段时间，8代CPU实惠后买8700K也是不错的选择。 （当然只是为了省两三块8700K的钱[T_T]）
如果Z370+7700K（新板+旧cpu）的组合能开机就太好了~
在这个美丽而又可笑的愿望的驱使下，我有了以下的愿望
我们先从一些硬基础开始（老手和高级玩家可以直接跳到下一部分）

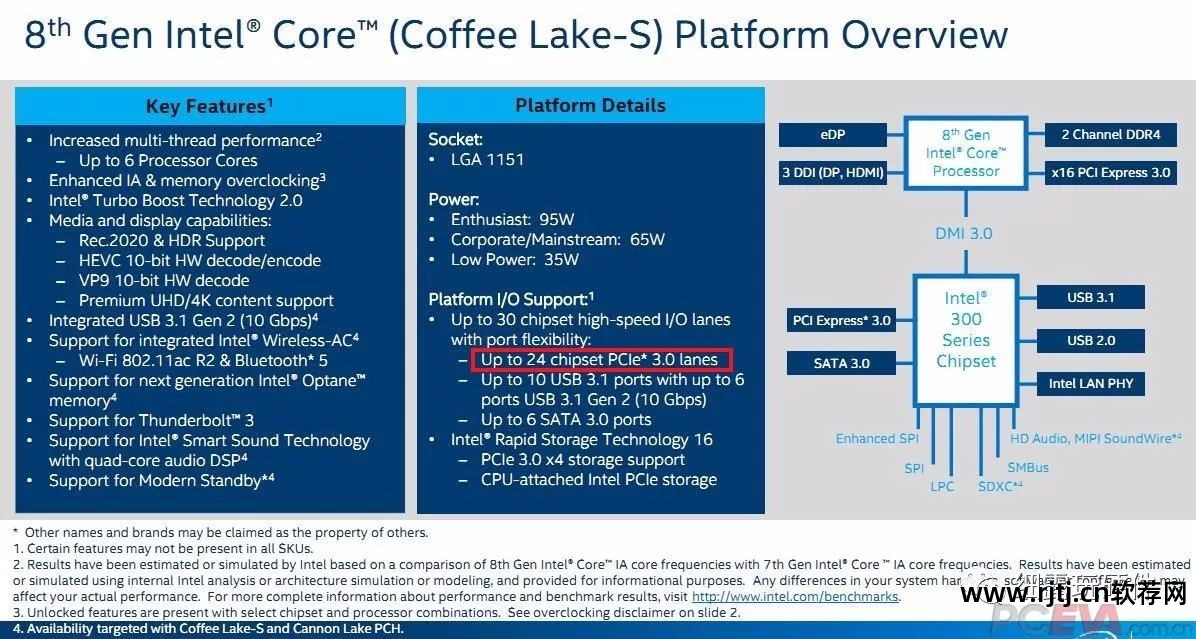

但我更看重的是Z370，它可以提供更多的PCIE线和更多的高速USB3.1插座。 （后来仔细一看，我这里搞错了，Z270和Z370的PCIE通道是一样的，为什么你们都说是马甲）╮(╯_╰)╭

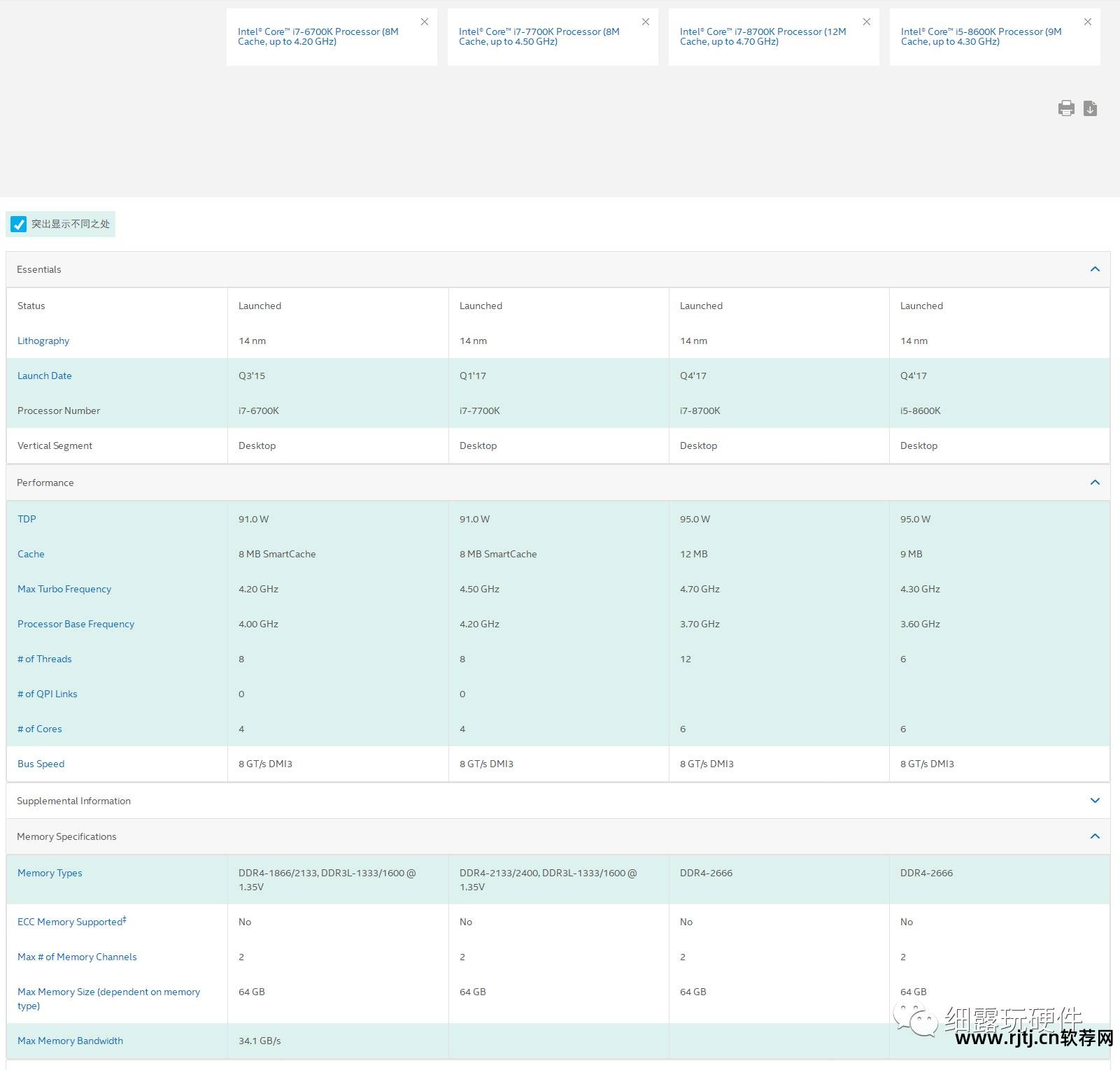

至于CPU，从官网的尺寸图来看，虽然8代的升级是数学核心的升级。
由于新款Z370只支持8代CPU，所以我们只能在电商网站上搜索。
不仅7640X标记错误，而且我将只能在Z370上使用的CPU标记为红色，其余的都标记为黑色。 这样你就应该明白，支持Z370系列显卡的8代CPU只有6个，而Z270系列可以使用多达15个型号。
从实际情况来看，从4核升级到6核的“成本”基本翻倍。
选择7700K+Z270还是8700K+Z370？
就两者而言，一分钱一分货。 从性能上来说，其实前者更好。 就游戏而言，两者在80%的游戏中基本没有区别。
虽然如此，游戏工厂还是要靠大众来进行多核优化。 这就像NV为什么不推广东路SLI一样，占用的人太少，优化困难，执行效率低。
同理，游戏厂商也一样，4核才勉强普及，很难跟老板申请预算优化。 现在你有6核和8核，优化需要预算，所以时间和渗透率只能让老板认为需要优化，然后投入预算和团队工作，这就是为什么I3的前提全家人的秒数。 。 。
SO，虽然看起来7700K也不是不可用，而使用7700K，搭配Z270就意味着放弃8700K。 （从一个月的测试结果来看，Z270暂时没有办法支持8代CPU，其实不排除Intel未来会提供相应的解决方案。）
其次，7700K与Z370搭配是否可行？
带着疑惑，我找了很多参考资料和测试（直接扔一个7代U给Z370，这么简单直接的操作，开机其实很难~）

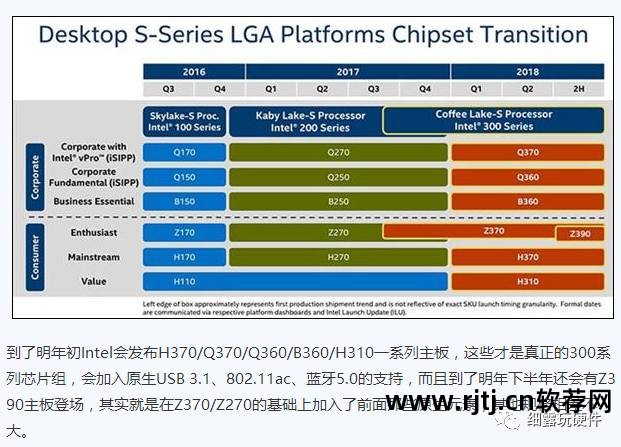

从给出的芯片组路线图我们可以看出，虽然Z370的PCH是Z270的马甲版。 我只是把显存频率（DDR4-2666MHz）升级了一点点，没有任何诚意。

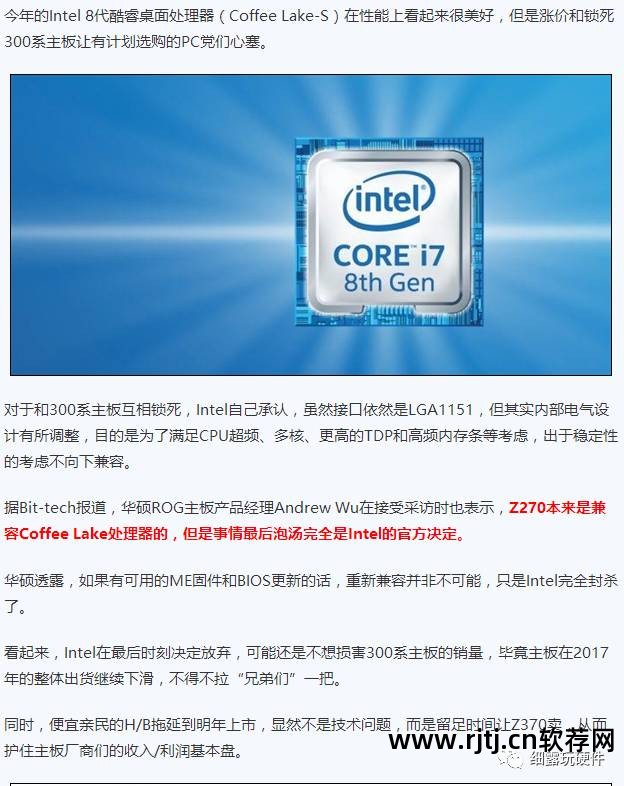

从更多的参考资料中不难发现，Skylake Kabylake（6700K系列、7700K系列）的供电引脚相比新一代少了很多。 从其他引脚布局来看，电源的改变应该是这一代Z370的“升级”部分，昨晚并未提及。 也就是说，Z370和Z270最大的区别就是电源。 变化，情况非常清楚，在设计方面，虽然Z370 CPU与Z270兼容，但Z270很可能在硬件上不支持Z370 CPU。
从这个消息中，我更加坚定了自己的信心。 电气设计进行了调整，因此不兼容Z270上的8代CPU，但这意味着Z370是可能的。
嘿，如果我能让Z370兼容7代CPU，我绝对可以节省五位数的预算。
在预算充足的情况下，8代CPU可能最终会降到一个合理的位置（其实原来的设定只是比7700K贵一点点，现在基本翻倍了）
一个月前...
我开始尝试使用BIOS软件MMTool来比较5个品牌显卡的BIOS。 熟悉显卡的玩家应该都在BIOS的CPU页面上见过CPUID这个词，深入一点的玩家应该听说过CPUMicroCODE。 翻译过来就是，CPU的微码，微码是决定CPU能否点亮的条件之一，即使现在市面上很多H110仍然需要升级BIOS来支持7代CPU，微码的升级BIOS是厂家添加了新的微码。
那就是对应的识别码。 从上面的Bios来看，尤其是华硕显卡，微码比其他Bios多很多，只有细心的人才能看出来，虽然有一半是重复的，哪怕只有5行，和其他厂家相比2 行微代码，但还有 3 行。 如果你对微码不熟悉，不妨看一下。 黑色和红色，红色代表Skylake和Kabylake的微码，也就是说原生MSI显卡应该是可以的。 对8代之前的CPU的支持只能基于Intel的指令，MSI已经阻止了这一点。
通过之前的大量信息，我们不难发现一个问题。 Z370包含了Z270的所有功能，属于电源增强版，而且华擎甚至在原版BIOS上就支持这种微码，只是没有激活。
所以我有理由相信Z370本身的初始设定是向上兼容6代/7代CPU，但Intel临时决定改变主意。 于是我决定找一块显卡来做实验，万一真的有惊喜呢！ ？

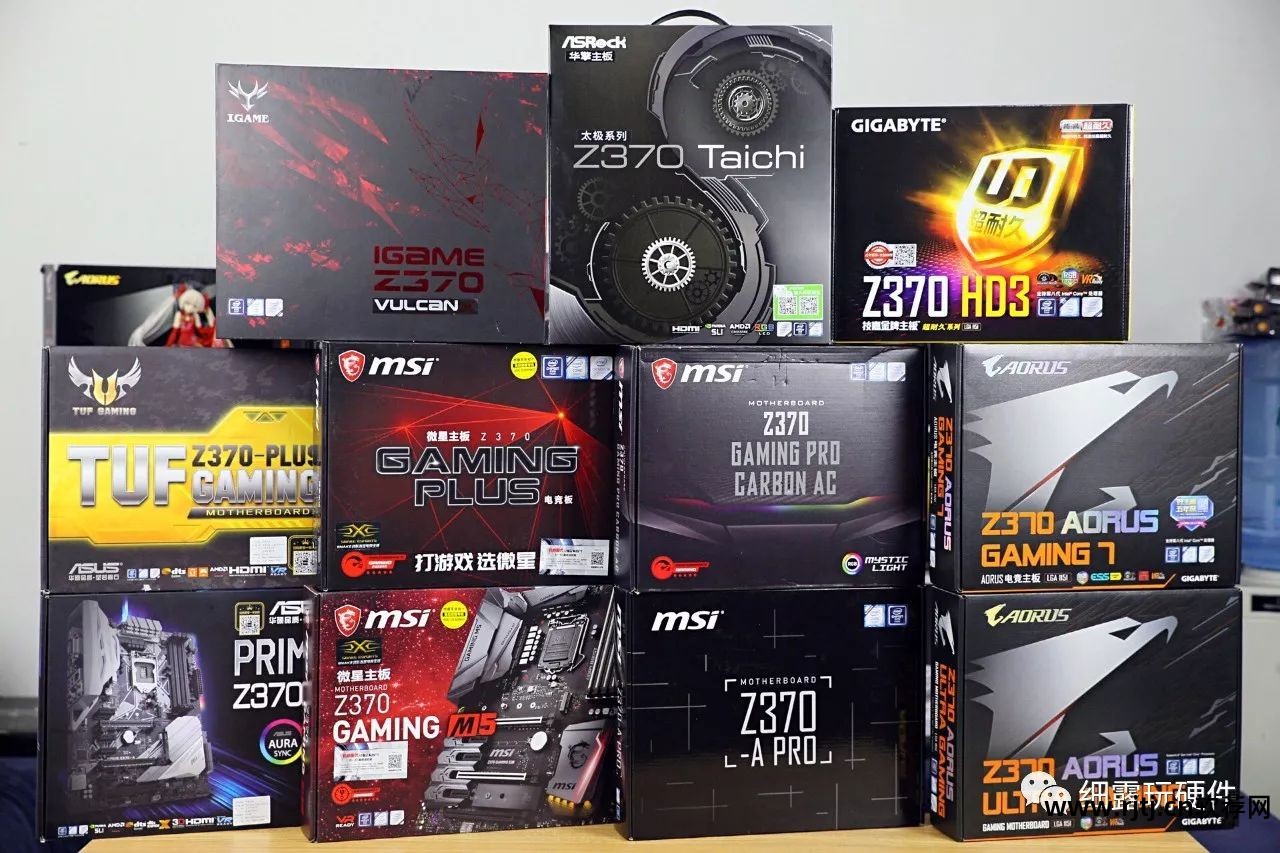

通过电商平台上的Z370搜索，我锁定了11张Z370显卡，继续走在败家的道路上。
Z370的11款已经陆续到货，我们的思路非常清晰。 要开始使用显卡，需要硬件和软件支持。
而Z370是Z270的升级版。 由于原厂已经有MicroCODE，看来是可以支持的。 我们要做的就是躲过Bios，让他认识到u在启动列表中。 相反，Z270在原来的设计上少了一部分供电线，所以基本不支持8系列CPU。
通过我们的编程器，让你体验一下我们一个月刷BIOS的次数。 其实这里并不包括一款特别有趣的显卡，华硕Z370370GamingMGamingM5（该显卡自带一键BIOS更新）。 也就是说我们每个月刷BIOS近200次，这也是很郁闷的。
经过一个月的研究，我们制作了Bios，并成功在大多数显卡上运行了7代和8代处理器。
鉴于自制Bios的风险，目前我们还处于验证Bios的阶段，开放核心、XMP等功能还不能绝对匹配，所以关于Bios以及方式我们就不详细说了在这里制作对应的Bios。 不过，当我接触以上显卡的时候，发现了很多玩法和一些有趣的地方，可以和大家分享一下。 有兴趣的可以自己研究一下。

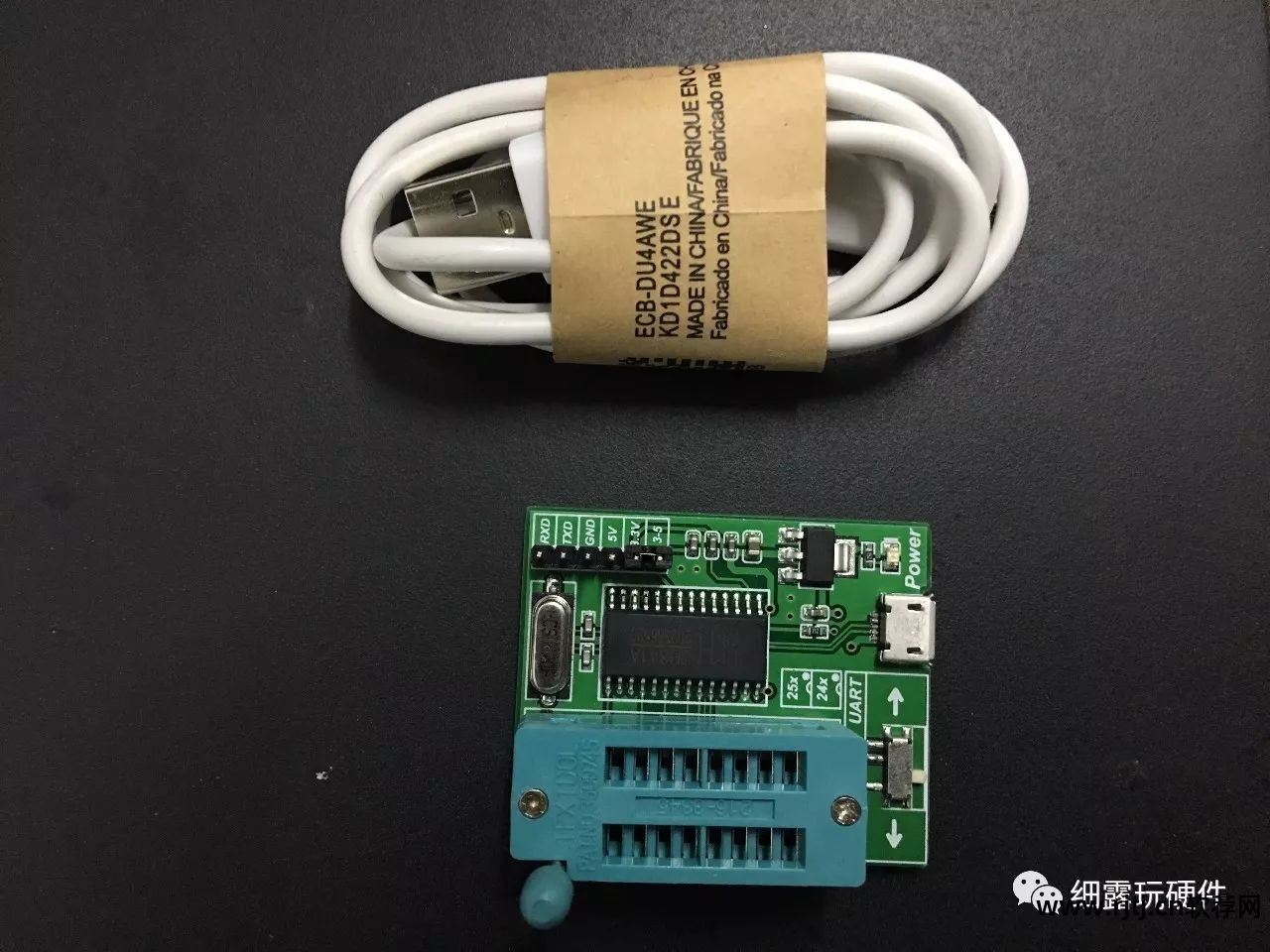

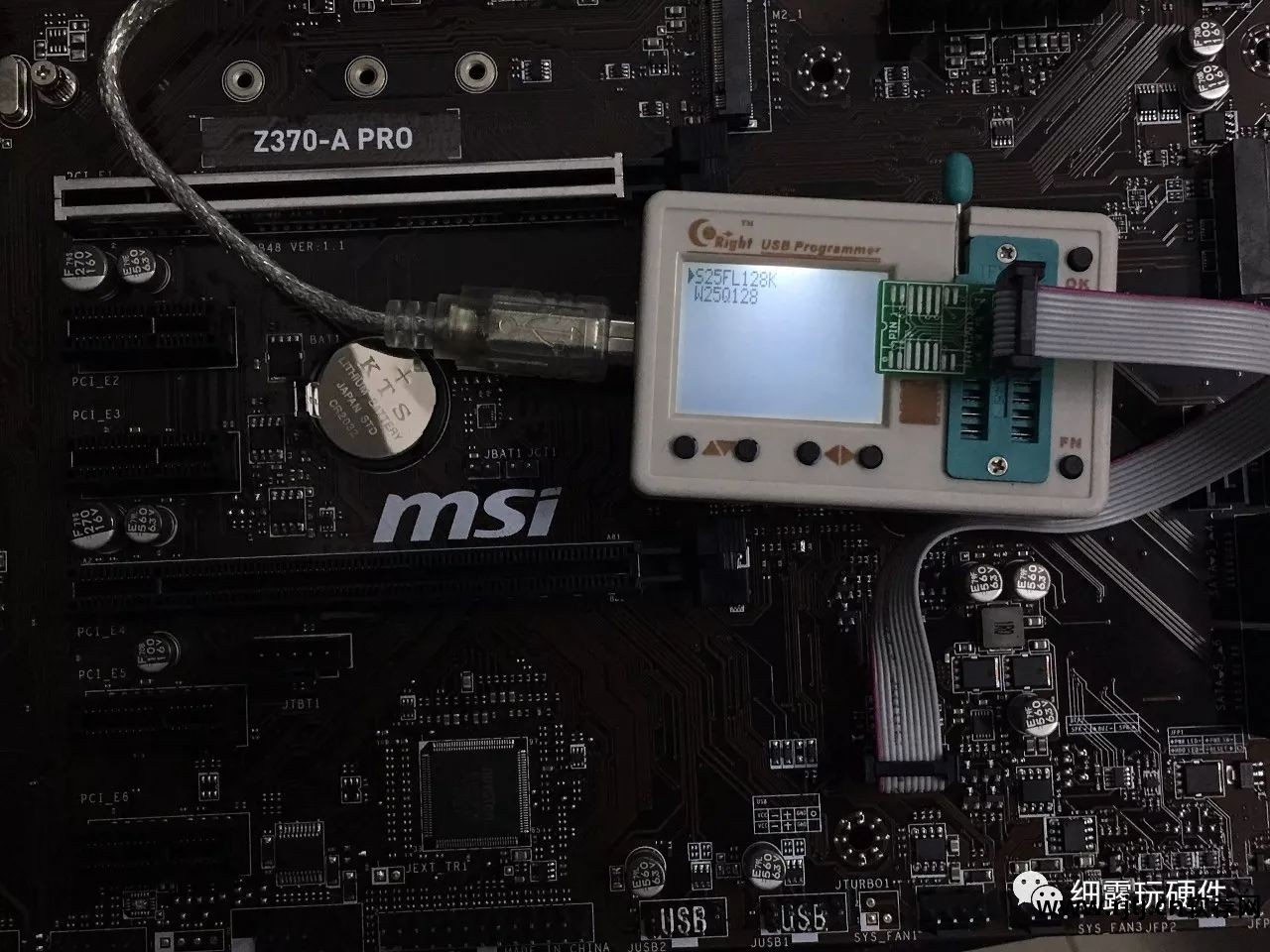

对于编辑好的Bios来说，常规的刷新方式无法通过我们BIOS的验证，所以我们最终选择了编程器刷入，这样就不需要验证了。 以上就是我们从某宝订购的程序员。 这是入门版，价格大概是20-30元。 功能和上面带液晶屏的基本一样，需要在笔记本端控制文件写入显卡。
而我们附带的液晶屏是离线编程器，不用笔记本就可以刷新，但价格要10倍以上，不太适合普通用户。
具体使用方法，很多天猫链接都有自己的教程，大家不妨自己看视频。

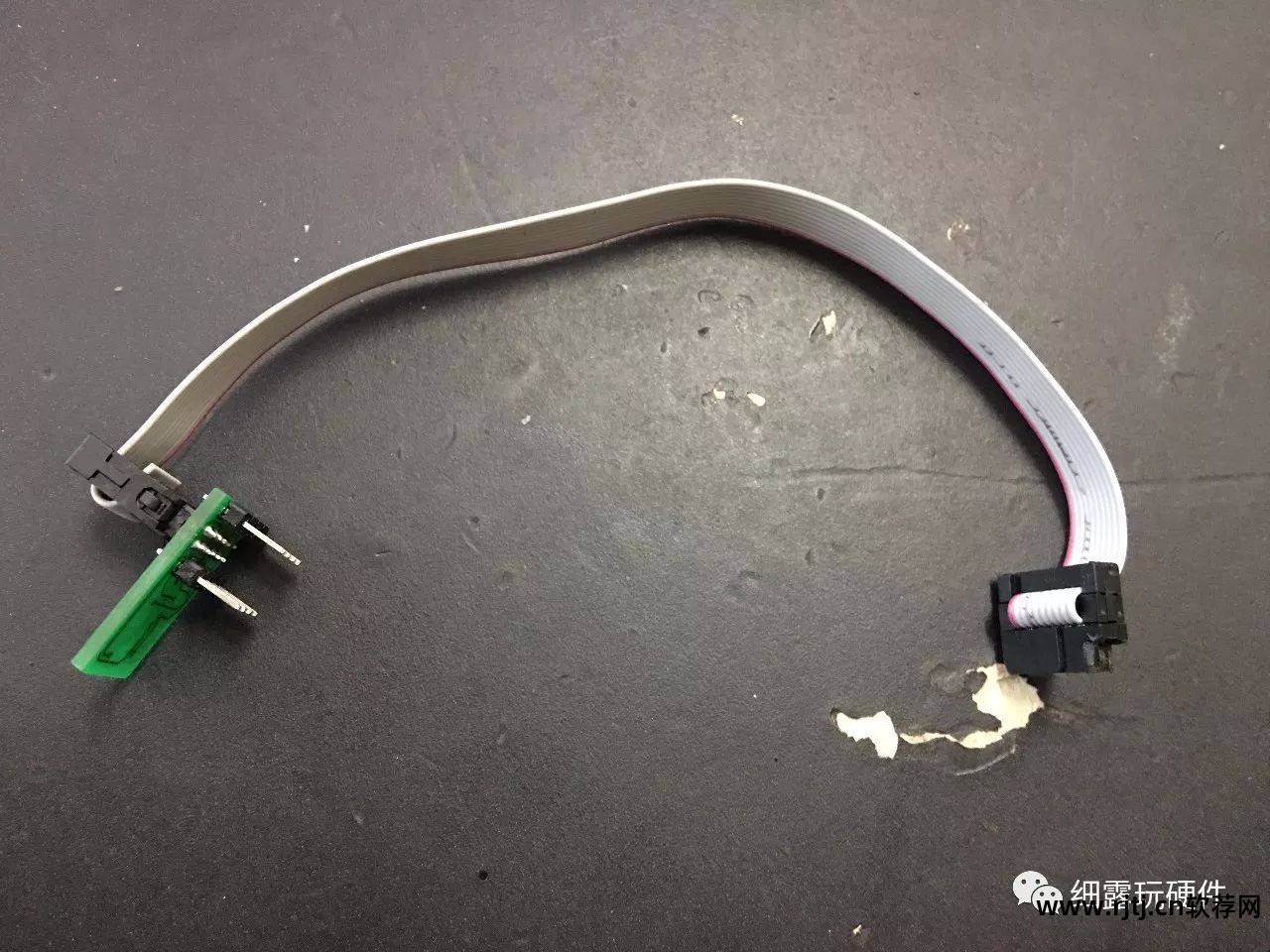

这是MSI专用的SOP8编程线，某宝买的...
看了一下，基本上微星、华硕、华硕都有专门的SPI插槽来烧写BIOS，但其实只有微星最简单，是按顺序连接的，而技嘉和华硕并不是按使用顺序连接的（相信只有维修部门的人才有相应的电线）

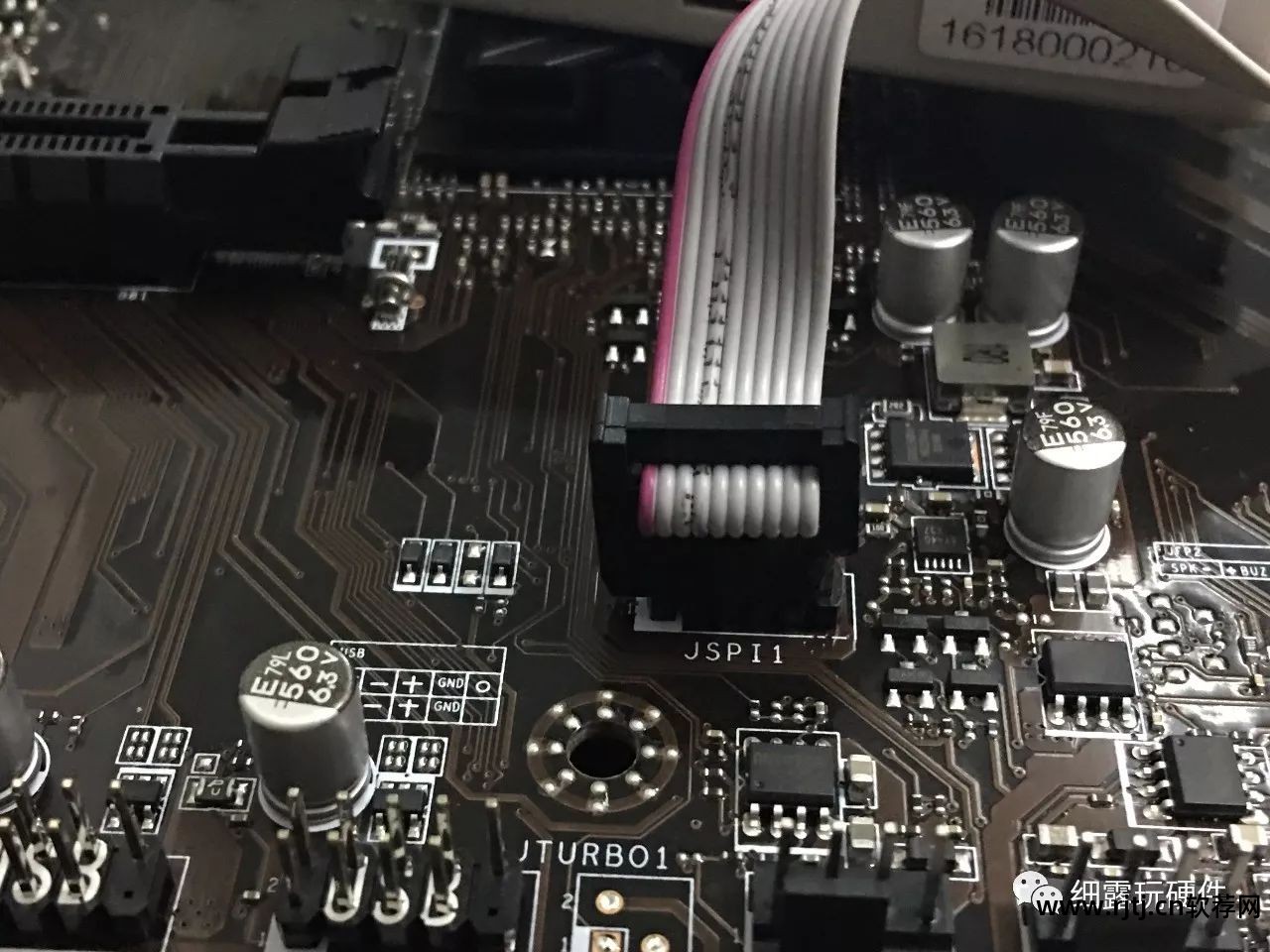

使用的插座一般都是JSPI，我在天猫上看到的都是10针插座
但在华硕Z370上，我发现它是12Pin。 SOP8显然只有8个引脚，12个引脚根本没有意义，于是我想了想，用虎钳拆掉了其中一些，只连接了10个引脚。
经过设备识别，识别出S2525FL128128K的bios芯片，即10pin没有问题。
并使用同一个插座连接技嘉系列显卡，SPI插座。 编程器识别芯片，但无法识别。 看来套接字的顺序不同。
所以，我再拿出B计划，就是SOP编程文件夹。

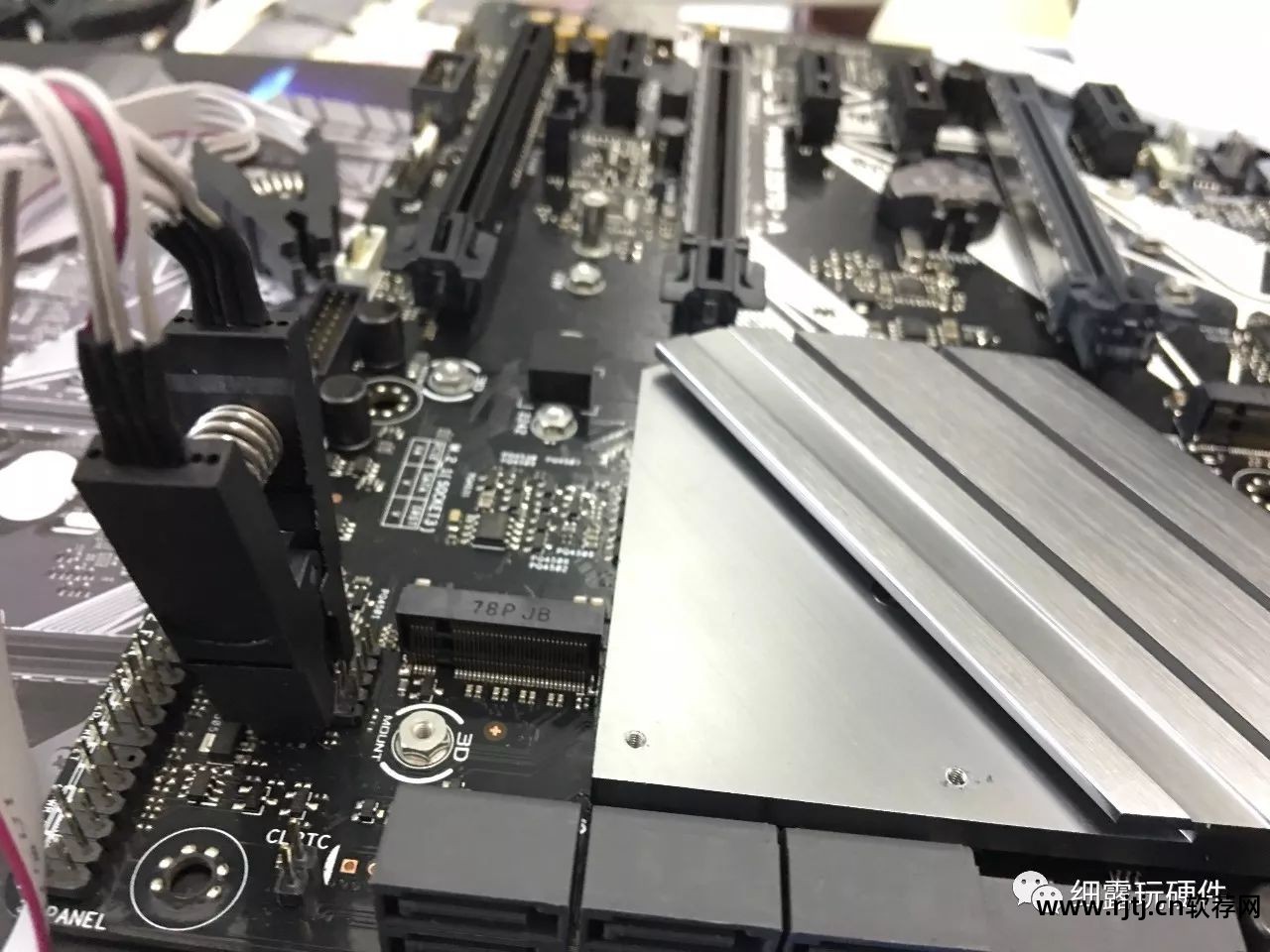

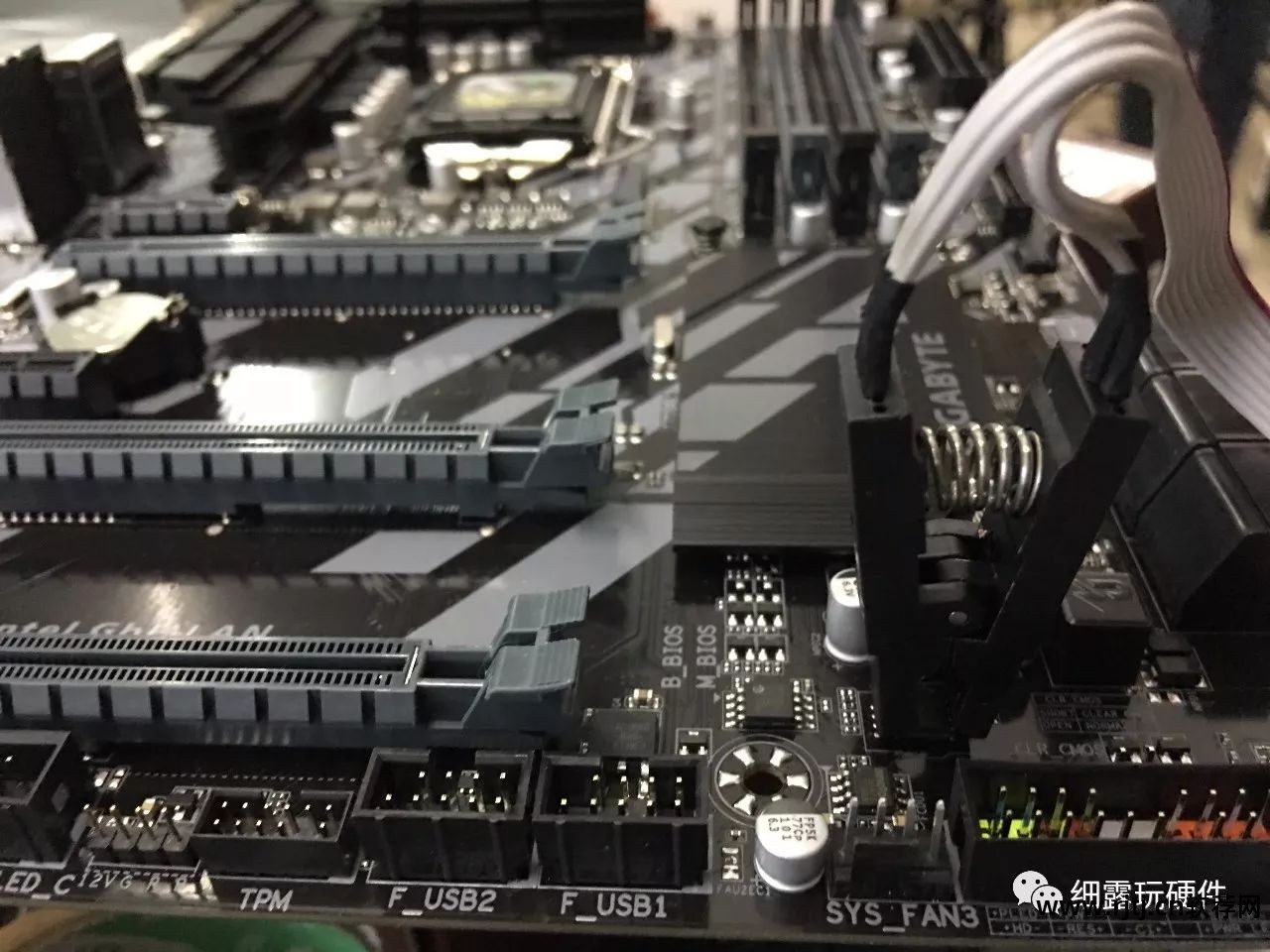

直接用编程夹夹到对应的Bios芯片上，唯一的蓝线就是对应的第一个引脚，一般在芯片上有一个小圆圈，可以自己找找。

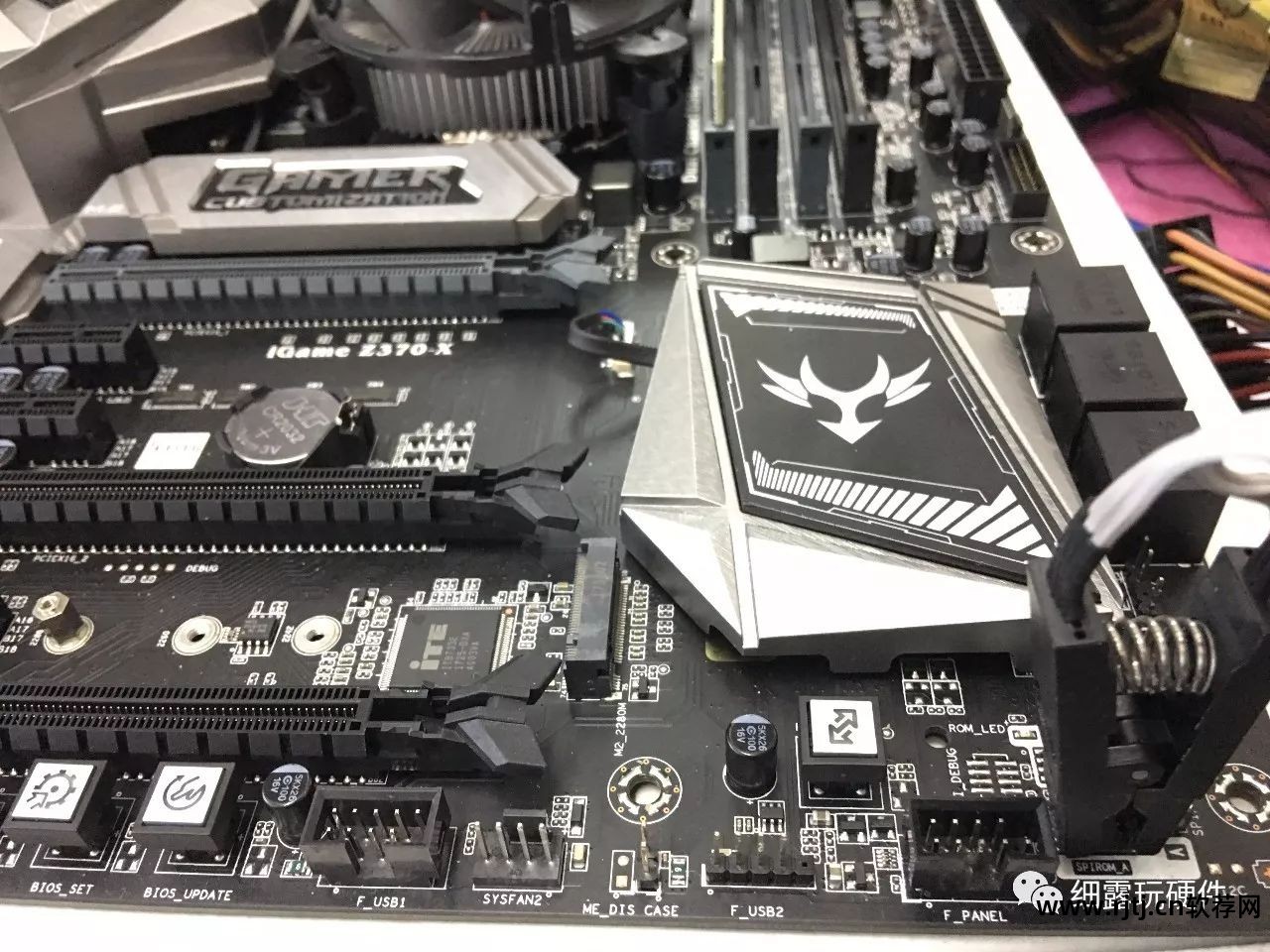

通常，双Bios的显卡很容易找到这个芯片，像上面的那个，很容易找到，微星VulcanXZ370上标有SPIROMA。 那就是BiosA，或者说你不用找Bios芯片，有专用的SPI插座和SPI线，比如华硕系列显卡。 （映泰、华硕，你知道定义的，走线也是可以的，没有线的话就只能用SOP夹子了。）

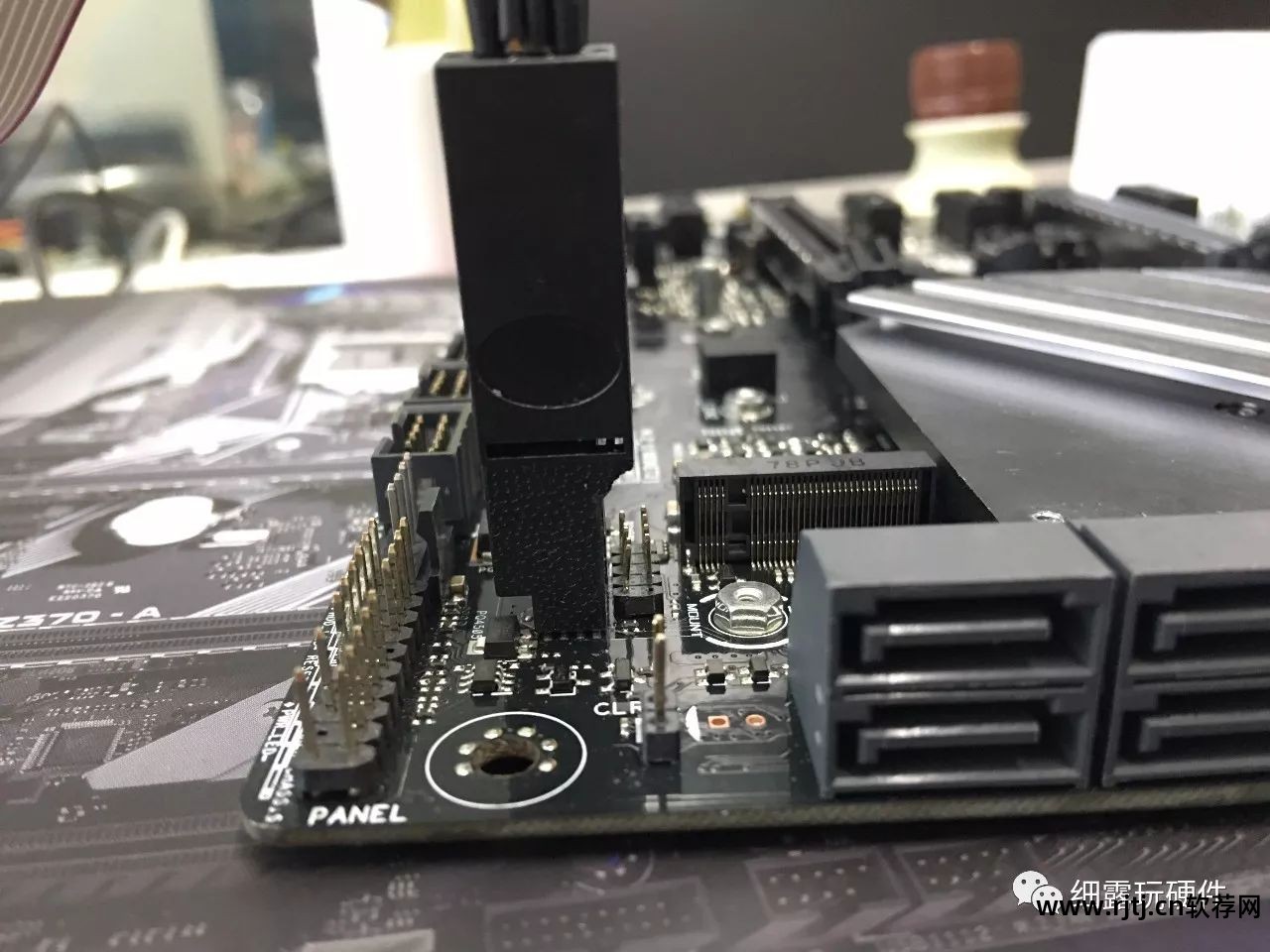

第一篇尝试BIOS的文章是微星Z370-A，因为Bios设计的位置过于紧凑，即使使用编程夹，也很难准确匹配位置。
根据SOP编程夹的原始设计，Bios芯片不能被夹，会被插座挡住

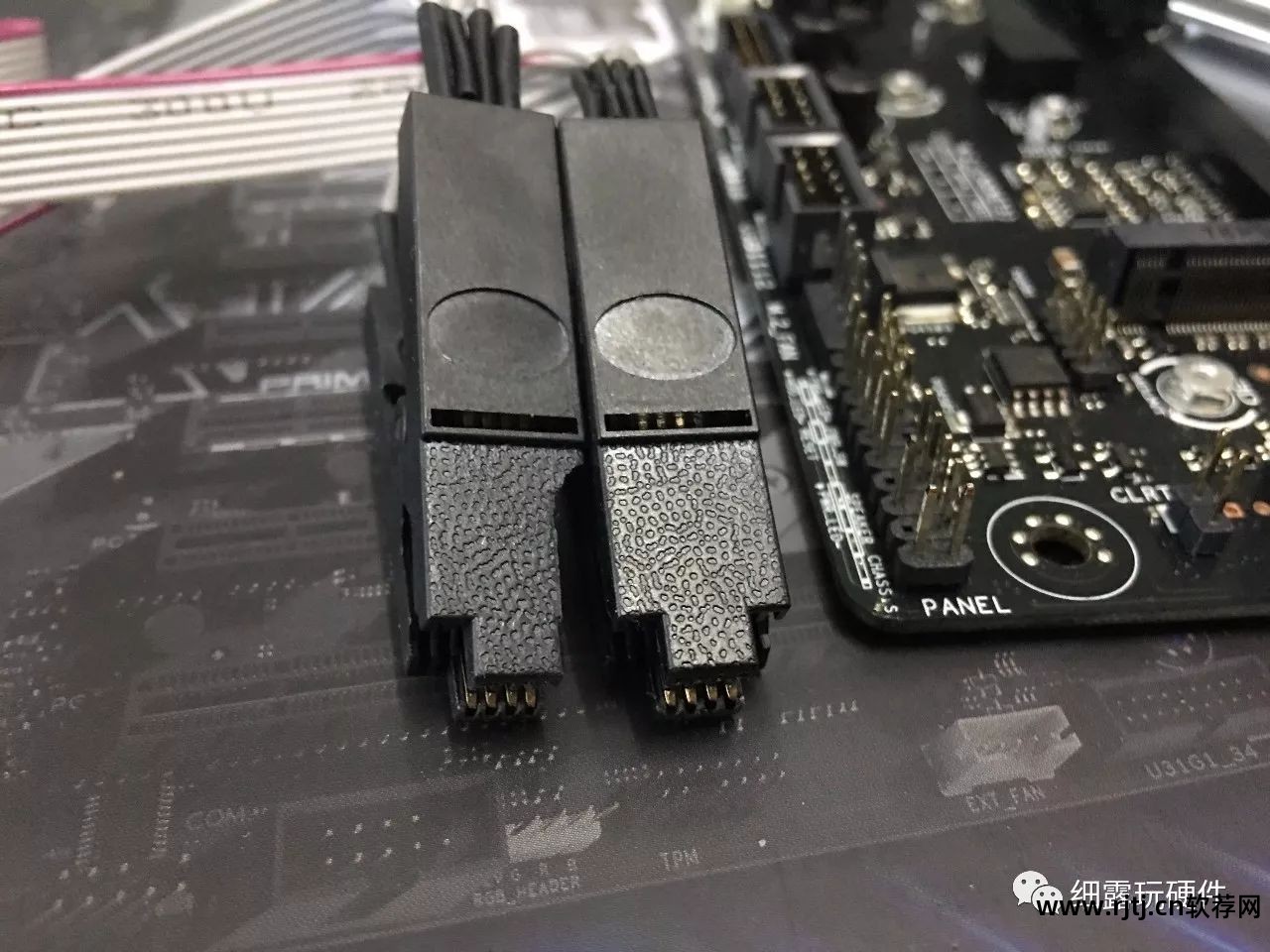

因此，我们必须更新programming文件夹。 右侧是修改后的，左侧是未修改的。 修改后的编程文件夹是否真的能保持住，长期来看，夹子会显得咬合力不足。 因此，我们之前失败的次数有n次以上，因为夹子已经重新搭建过，识别时经常出现识别松动，导致识别失败的情况。
不只是微星Z370-A，同样的问题，我们在TUF Gaming上也发现SPI插槽距离太近，导致sop文件夹的兼容性问题。
在技嘉的手册中，并没有对spi插座的详细管脚定义进行解释。 如果有的话，那么链接到spi接口是最稳定的连接方法。

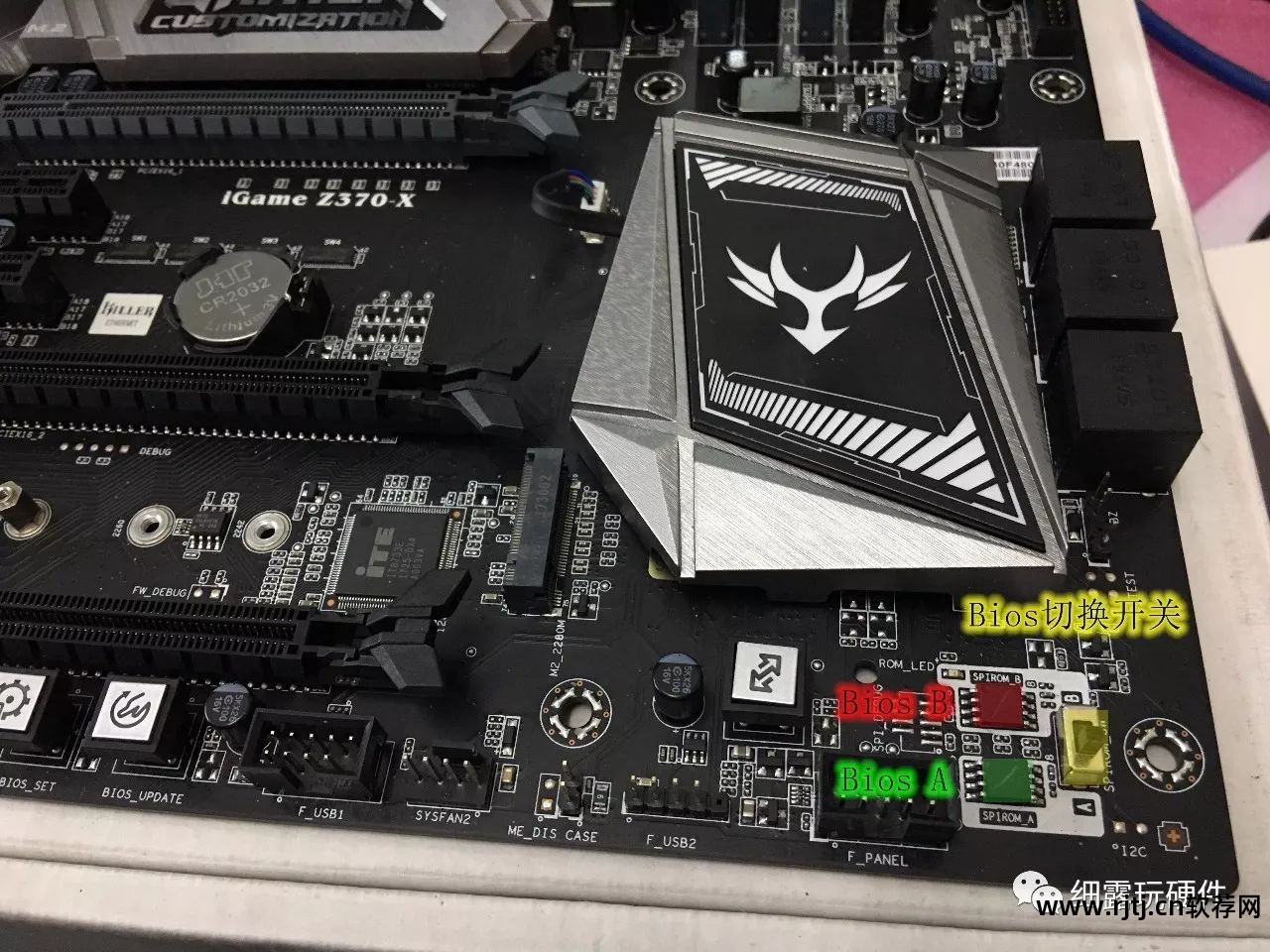

对于双Bios来说，这是相当有趣的。 当出现问题时，可以快速恢复或切换Bios英特尔超频软件教程，例如华擎。 断电（COMS和电源）后，将BIOS开关切换到B，BIOSB位置的ROM_LED会点亮。 是当时Z370的原版Bios，所以改成u也是毫无压力的。
【华硕篇】

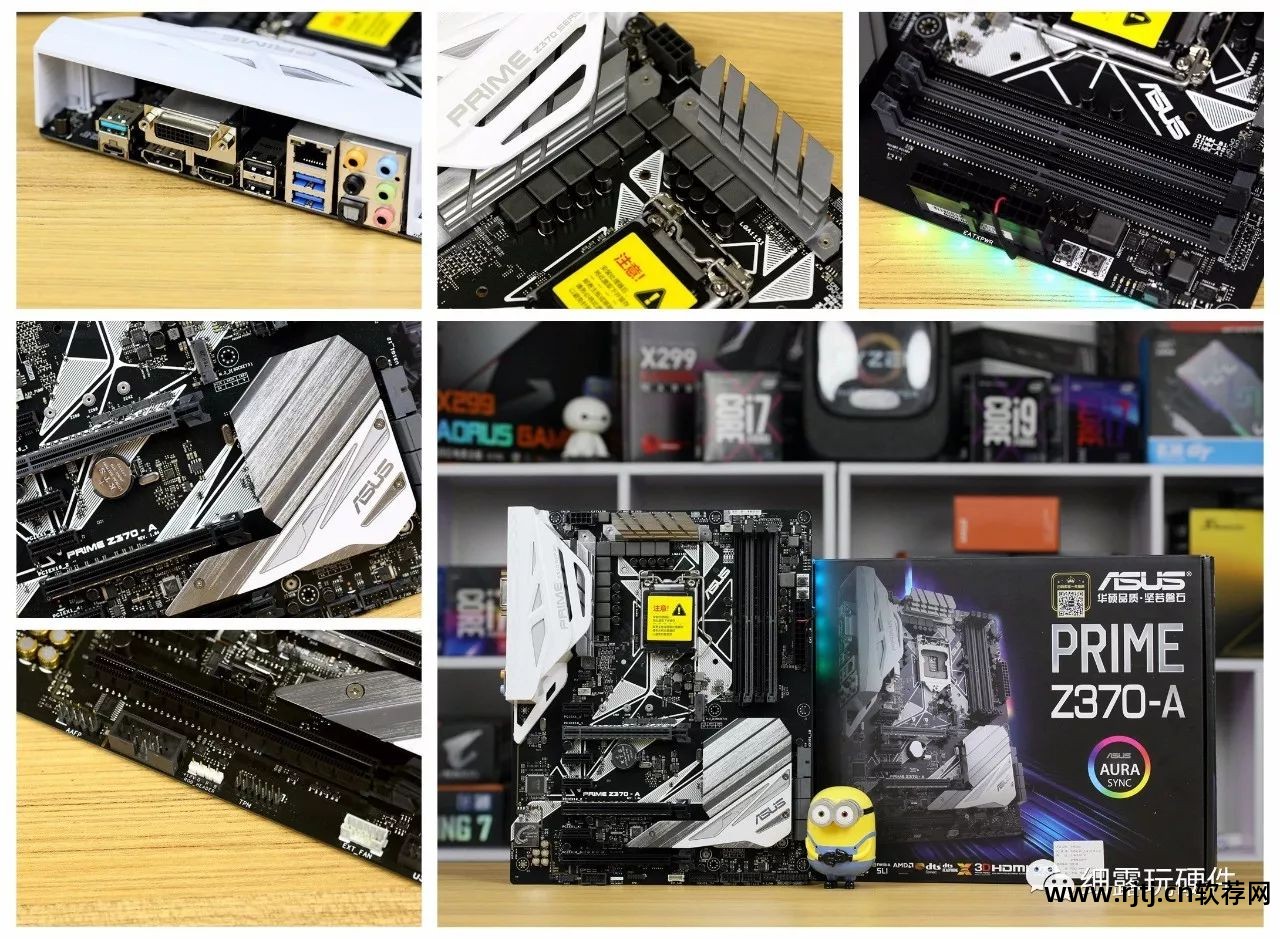

华擎 PRIMEZ370-A
这次我选择了3000元以内的Z370。 这款华擎Z370-A从价格上来说算是属于中上水平。 在供电、插座尺寸、SSD散热片方面都不错。 仅在Bios中就有部分遇到了电子设备位置设计不合理的情况。 在系统测试等通过的情况下，在对Bios进行截图时，由于操作不小心，显卡和G4400一起死掉了（开机时钥匙太紧张，原来碰到了对面的门） ，所以下面有些显卡没有G4400的测试截图），这是死亡的代价，大家应该引以为戒。
测试结果：7代/6代测试通过。 XMP功能故障，核心功能故障，主频正常。 暂时不支持7/8代。 使用8代时，需要闪回原来的BIOS。

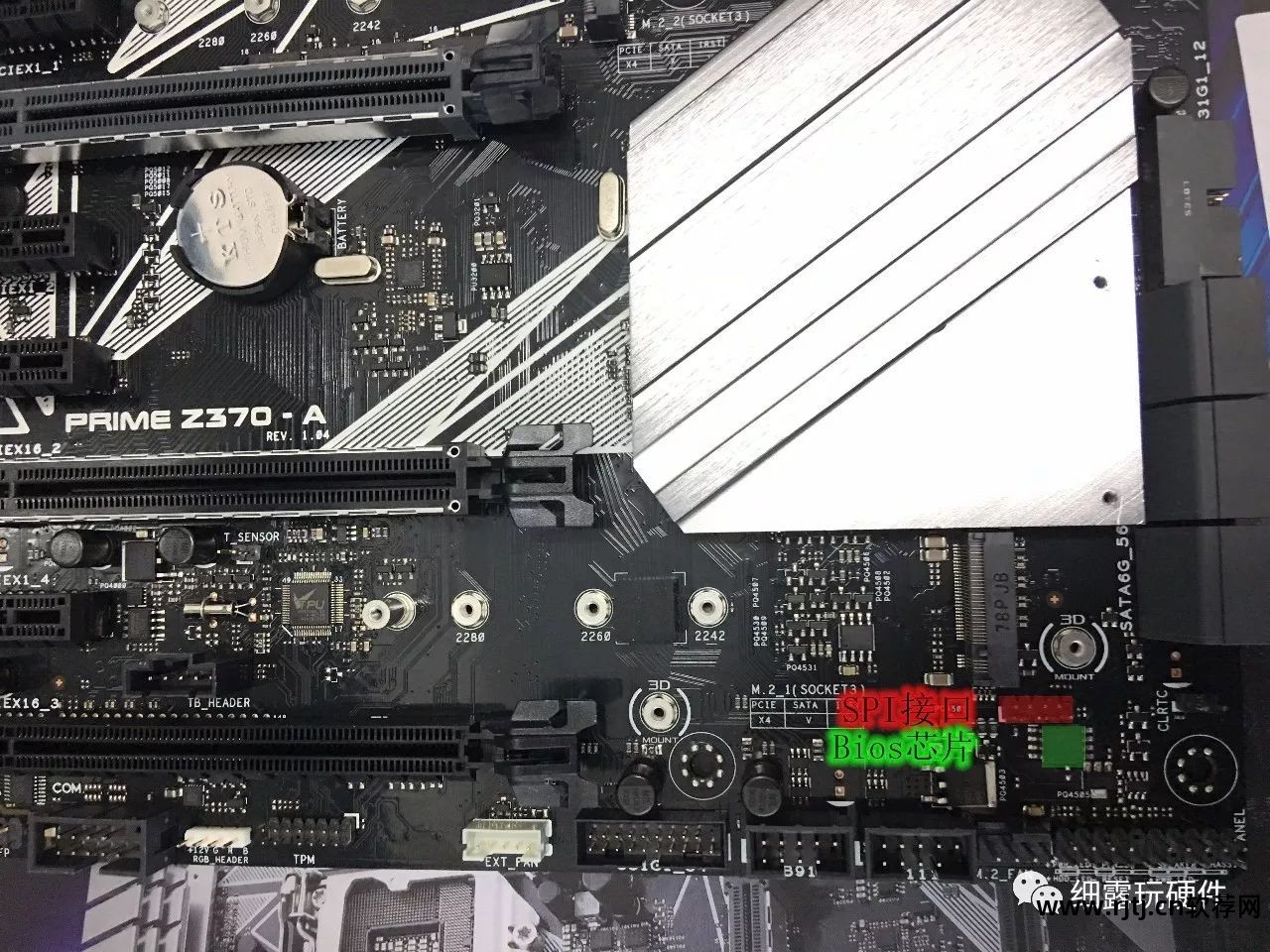

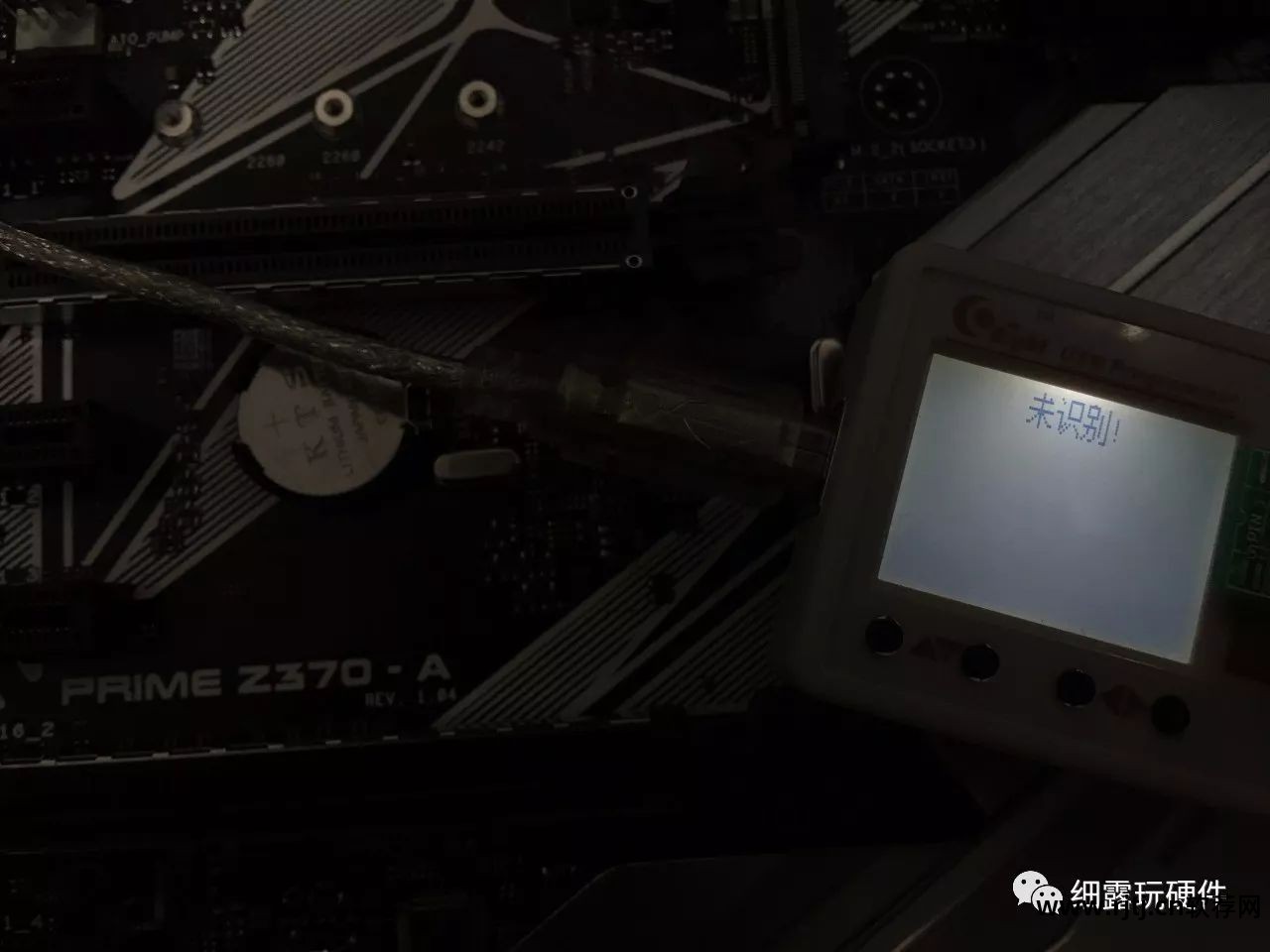

链接形式：SOP编程夹链接，器件位置设计不合理，有时无法识别芯片。 毛笔字很难，有一定的难度。
鉴于这是第一个测试模型，意外死亡是意料之外、也在情理之中的。 其实，因为低级错误而死，也是很丢脸的事情。

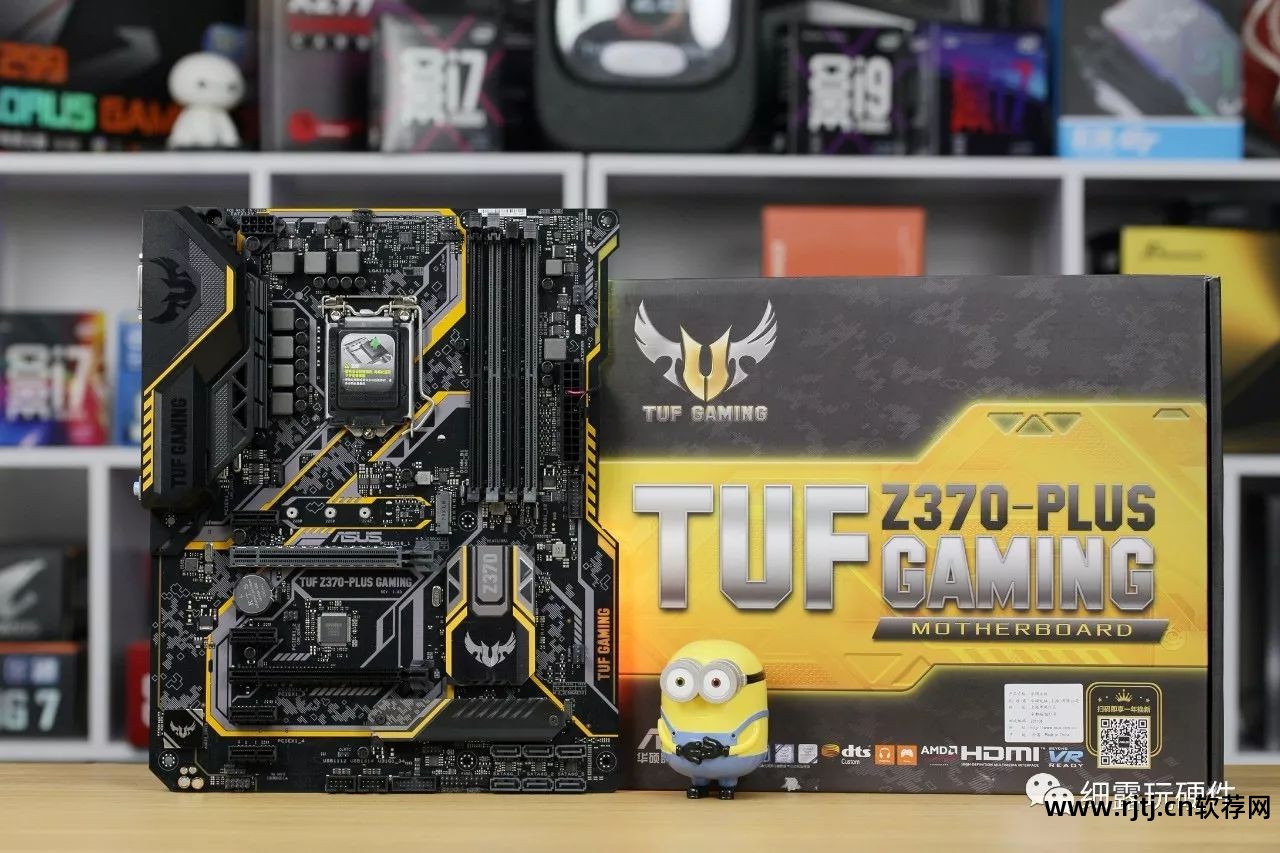

微星TUFZ370-PLUSGAMING

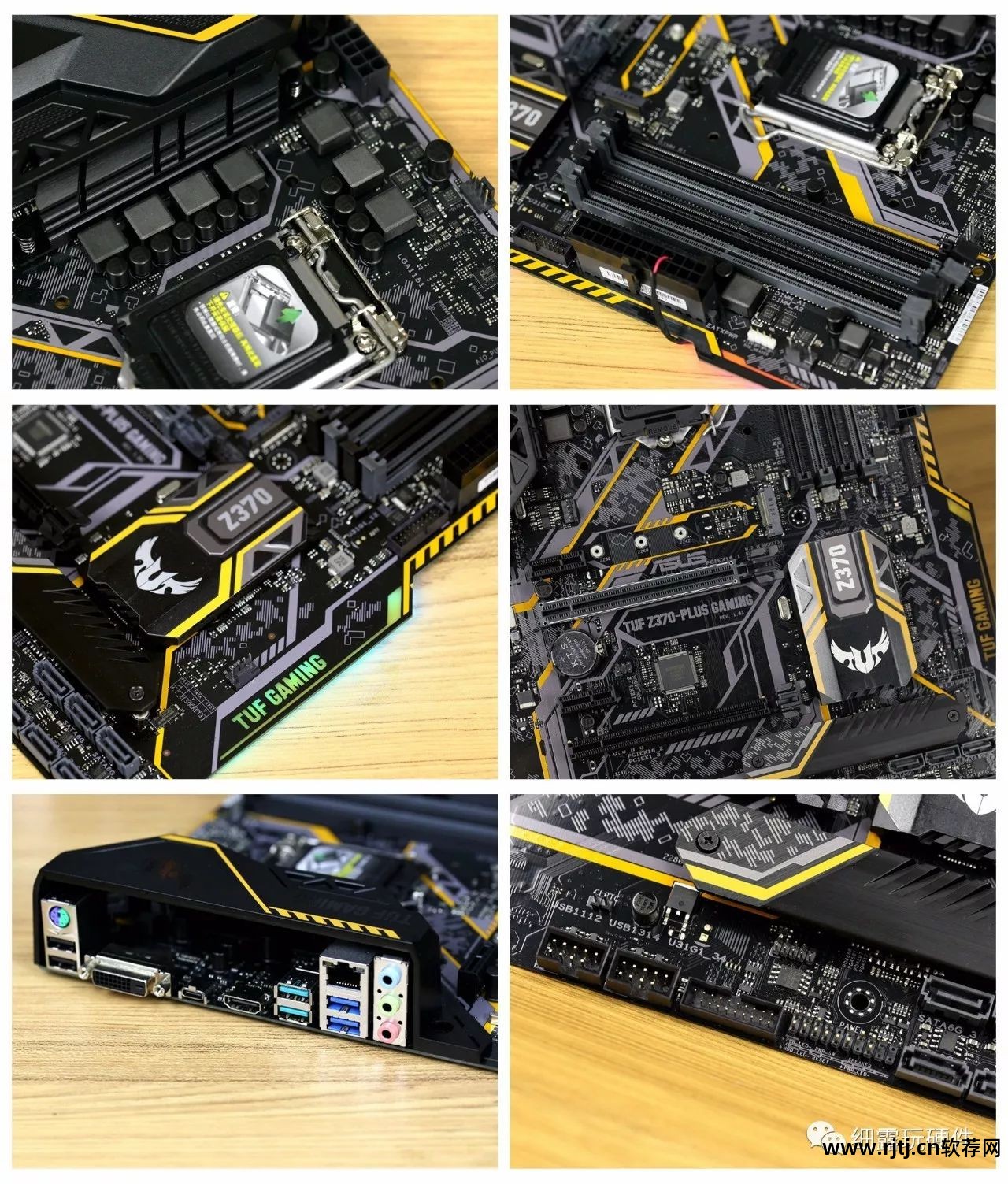

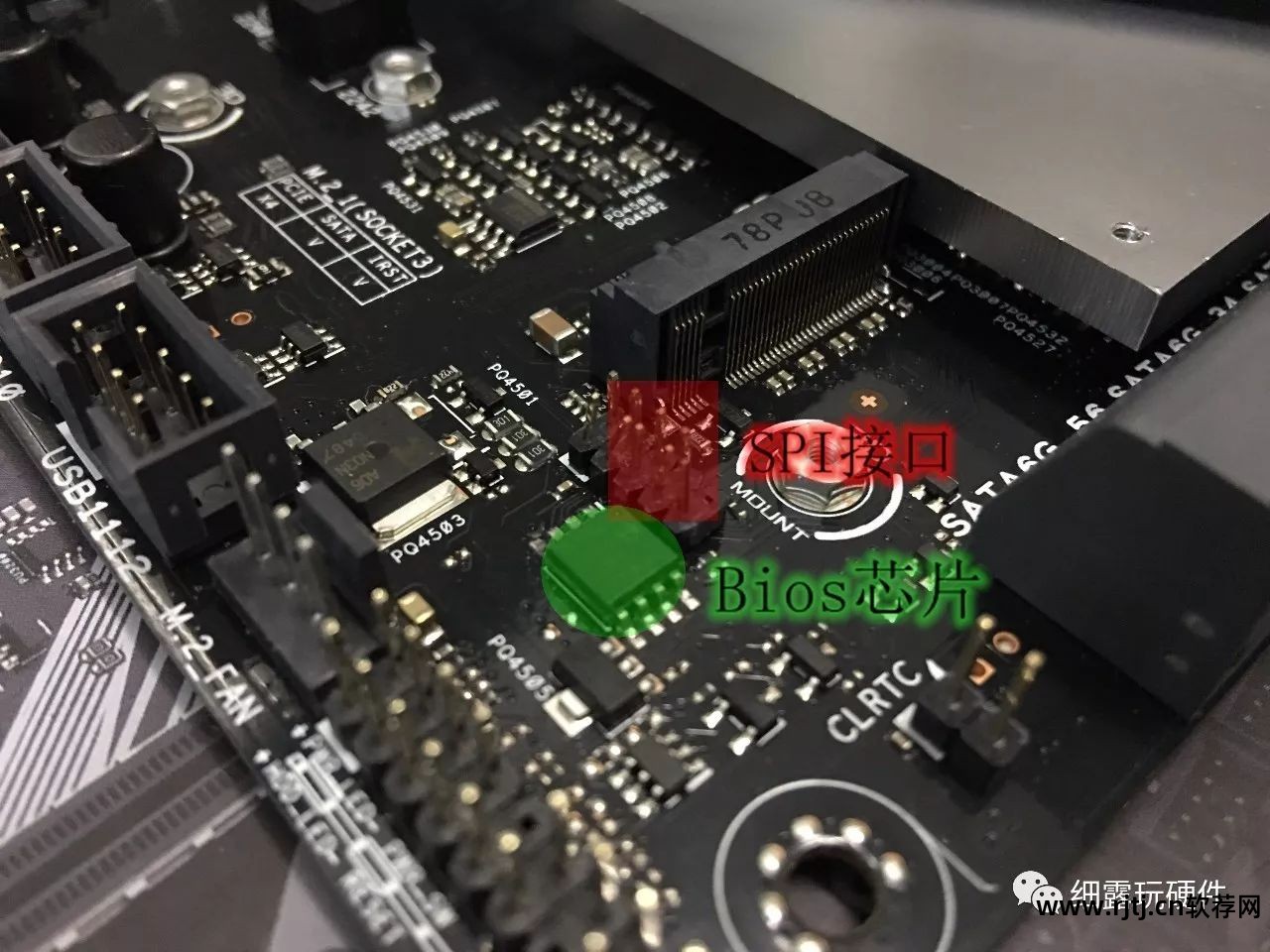

与-A系列相比，TUF Gaming更偏向于游戏用户英特尔超频软件教程，但尺寸上确实缩小了不少。 就socket而言，可以算是入门级的。 附带SSD散热马甲，蛮有趣的。 它有双 M2 插座。 不过TUF Gaming的灯效是在特殊切口的两侧设计的，这是比较少见的。 Bios芯片在图6位置的上下SATA插槽中间。如果原件太密集，中级用户刷机可能会比较困难。
测试结果：7代/6代测试通过。 XMP功能故障，核心功能故障，主频正常。 6代/7代/8代CPU通用，据说8代可以用XMP2666
链接形式：SOP编程文件夹链接，设计密集，有时无法识别芯片。 毛笔书写难度大。
【微星文章】
华硕 Z370-APRO

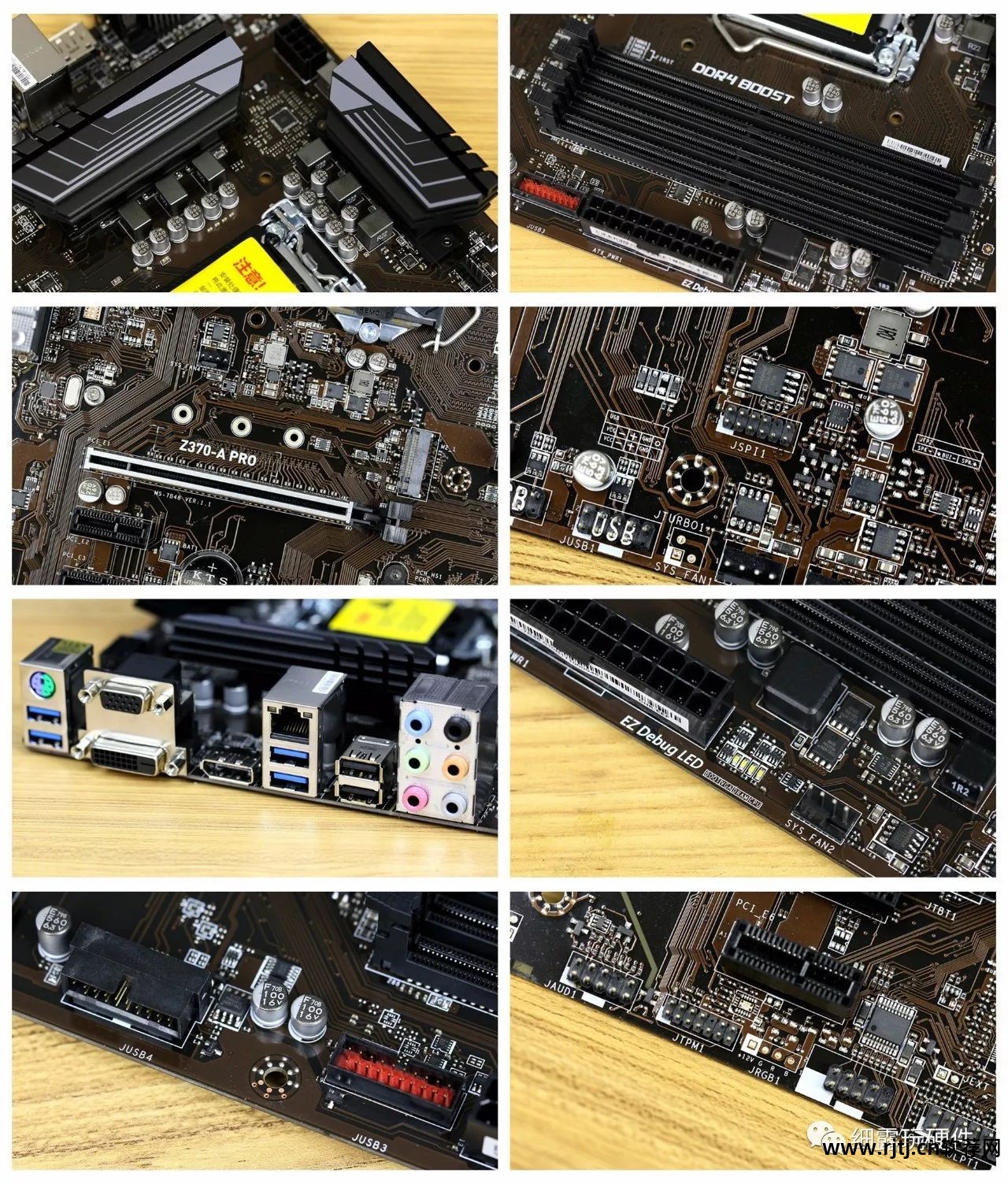

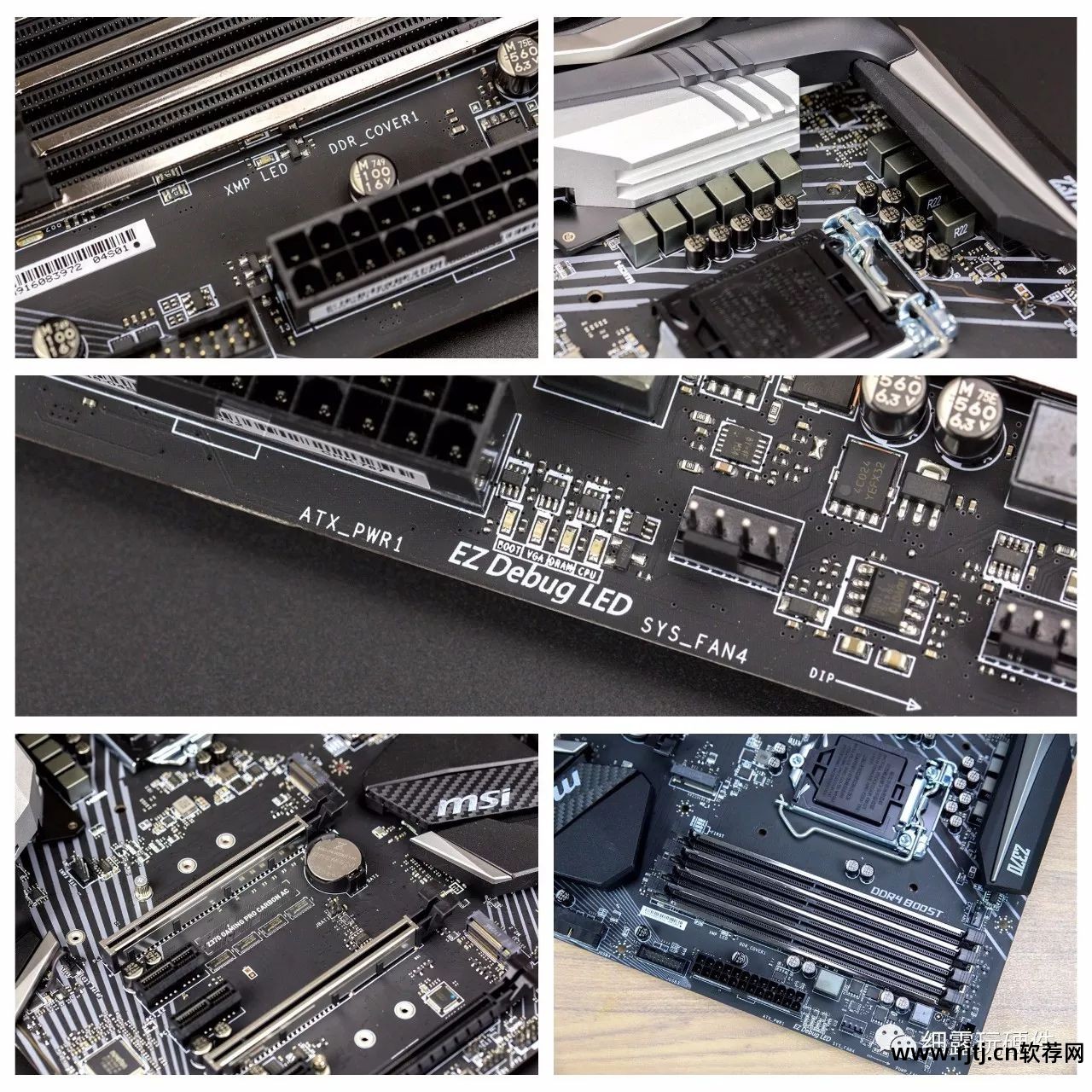

华硕Z370-APRO是测试的11款Z370中最实惠的一款，售价在1000左右，是一款性价比非常高的机型。 虽然价格摆在这里，但是体积和电源部分都比较弱，所以用起来没有问题。 EZDebugLED 实际上就在这块板上。 供用户检测机器不开机的原因。 ，比较容易找到。 双后置USB3.0的体积不小。 另外，这次刷BIOS时JSPI套接字有一个特别显着的优势（方便）。
一般来说，7700K+Z370-APRO+编程器=3000元左右。 这样的组合非常划算，后续也不够。 换U还是蛮方便的

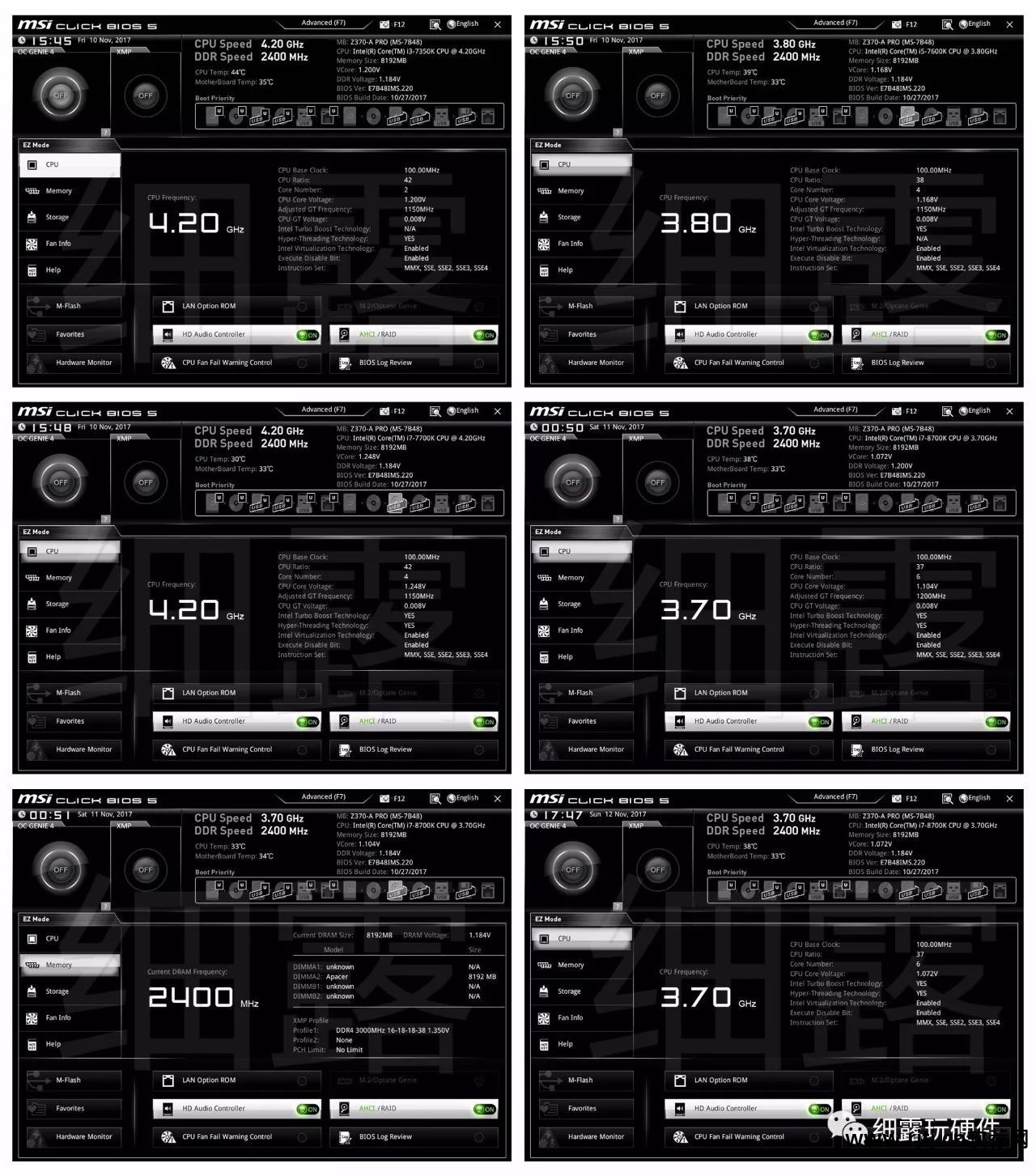

测试结果：7代/6代测试通过。 XMP功能故障，核心功能故障，主频正常。 6/7/8代CPU通用，自动显存测试频率为2400，2400以上频率可以自行测试
链接形式：有专用SPI插座，插上链接线即可。 毛笔书写难度低。

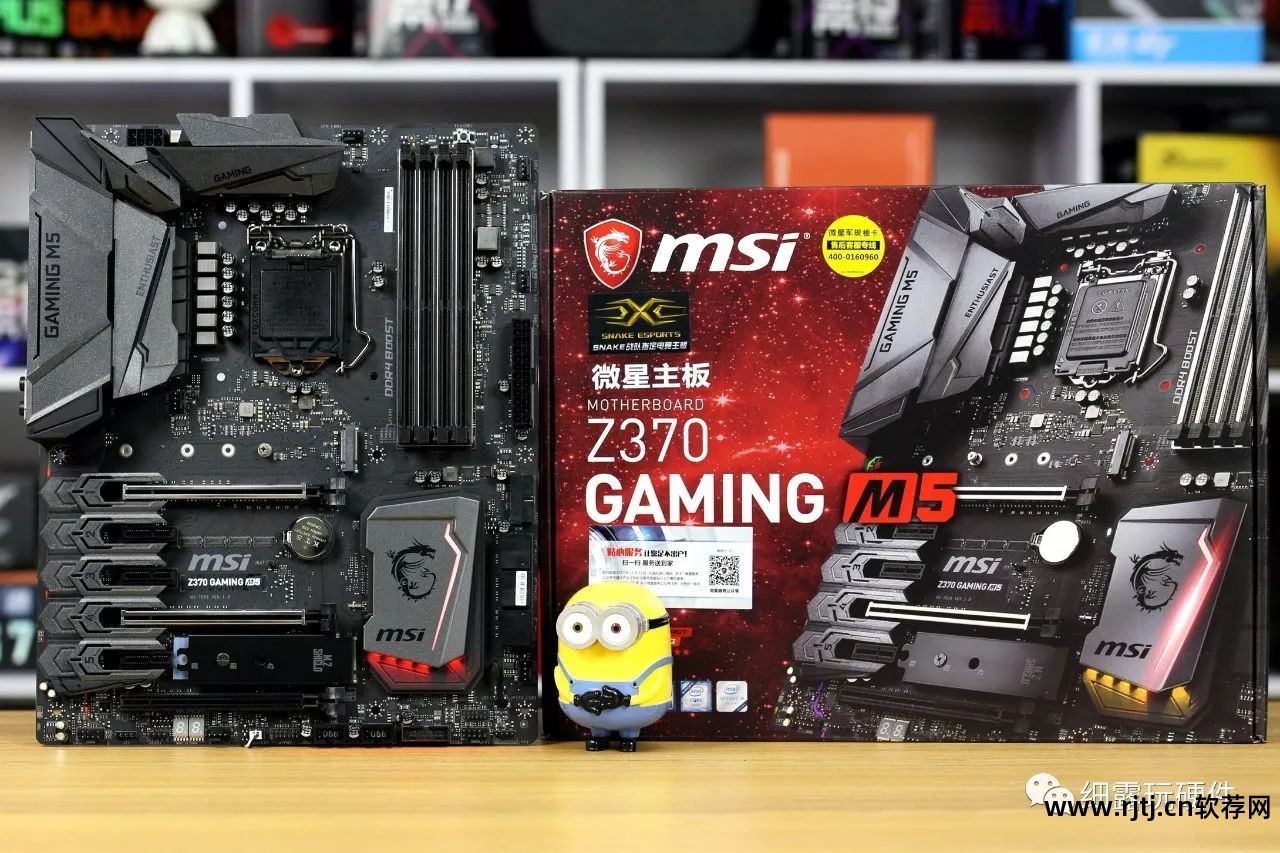

华硕 Z370GAMINGM5

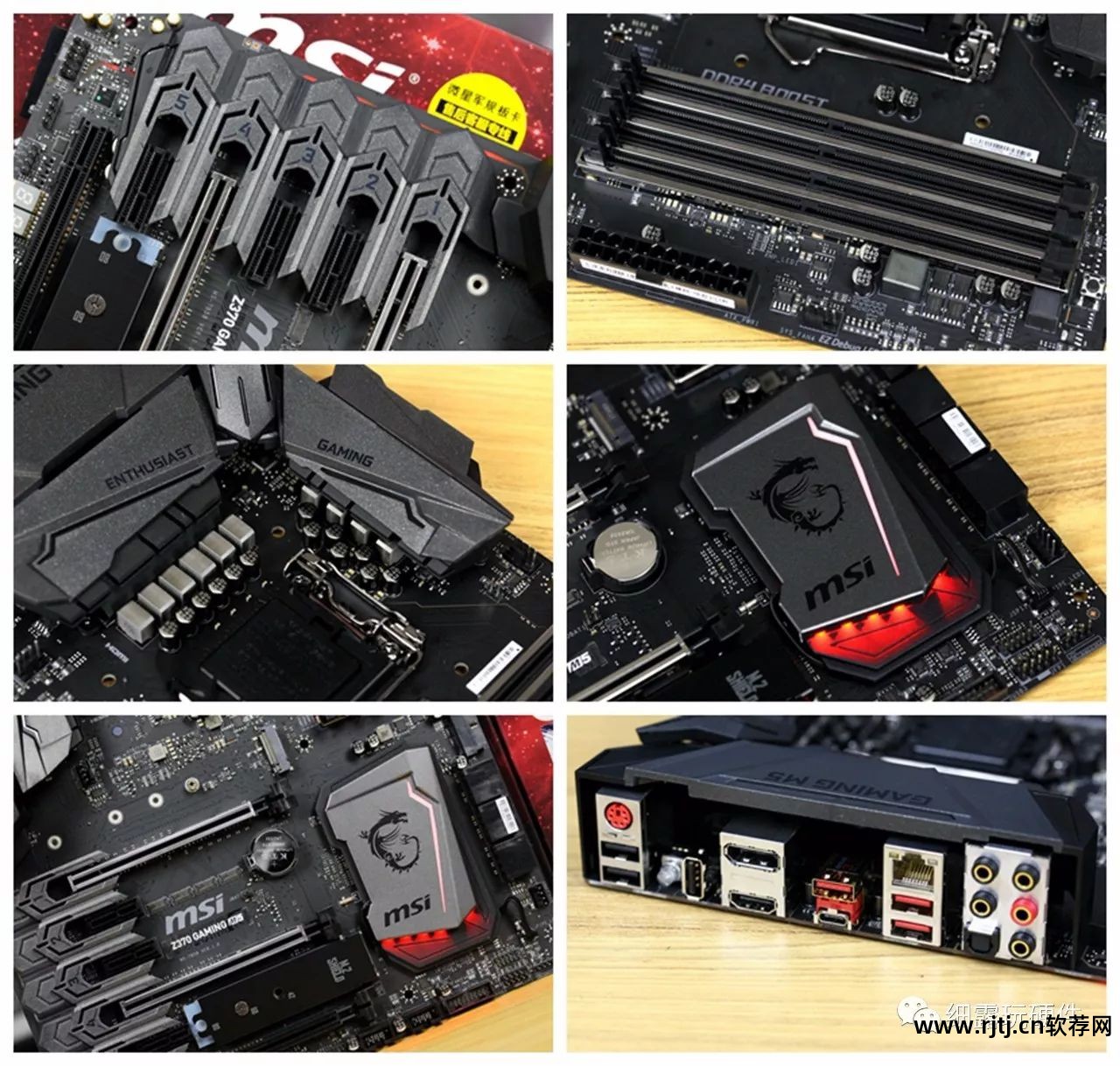

华硕Z370370GAMINGMGAMINGM5是中端的佼佼者，11相供电明显更强，MOS部分采用增强型散热片，保证常年运行温度处于较高水平。 作为Gaming系列，头部IO绿色部分似乎有信号稳定性加成。

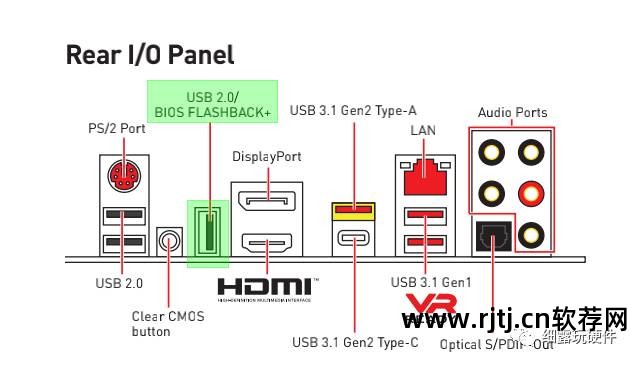

事实上，这块板也是最有趣的一块。 在 11 块主板中，这是唯一一款不需要编程器的显卡。 事实上，显卡也有一个SPI插槽，内存插槽上方有一个FlashBack按钮，背面有一个很有特色的横向安装的USB插槽。 只需将你要使用的ROM文件改为MSI.ROM，放入U盘，插入专用USB插座，按住内存插槽旁边的开关3秒，显卡就会写入该显卡的Bios U盘至于显卡，这个功能不管是显卡出问题的时候救命，像我一样把自制的BIOS写到显卡上，还是以后用原来的8代BIOS，都可以写到这款显卡上，可玩性非常高。
红色部分为标注的一键刷机BIOS及对应的硬盘插槽。
测试结果：7代/6代测试通过。 XMP功能故障，核心功能故障，主频正常。 6/7/8代CPU通用，自动显存测试频率为2400，2400以上频率可以自行测试
链接形式：一键刷写bios。 毛笔书写难度，无。

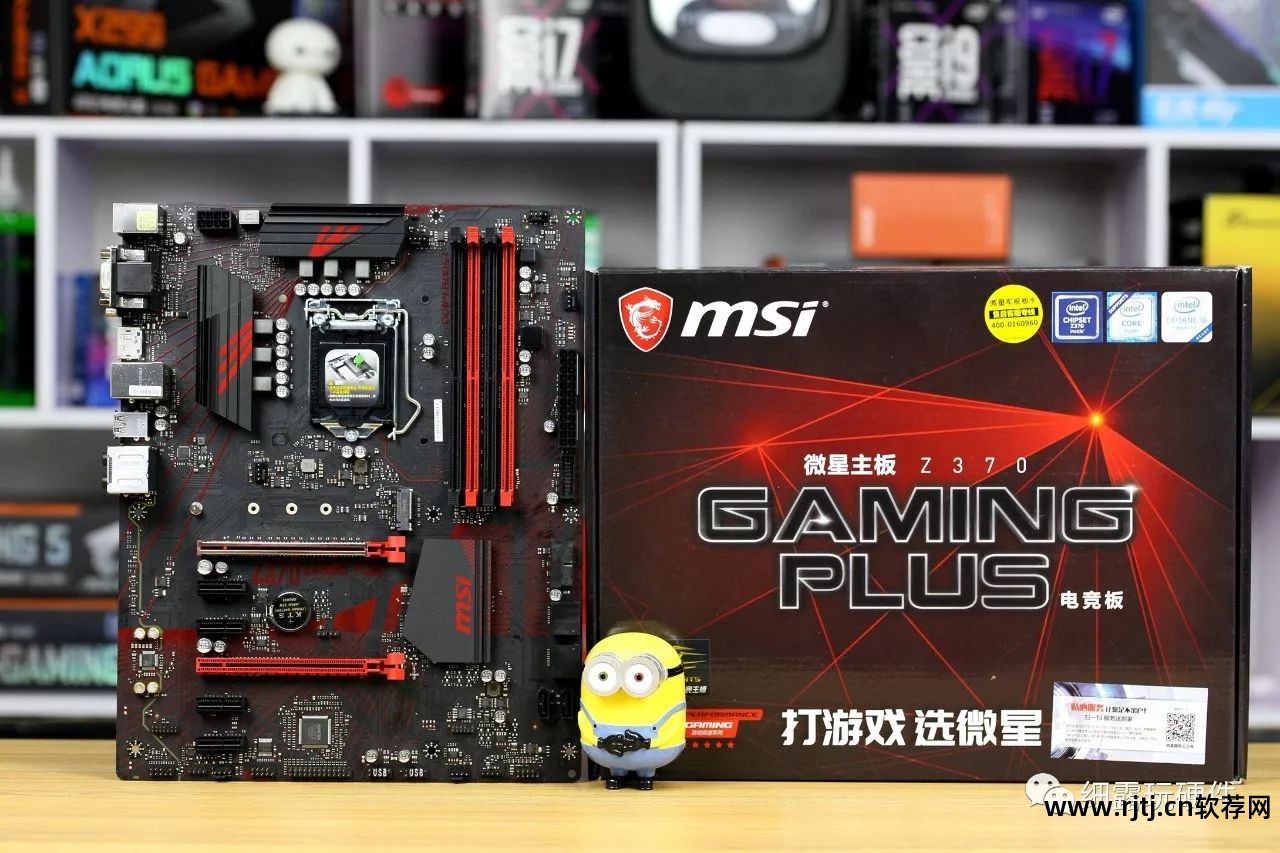

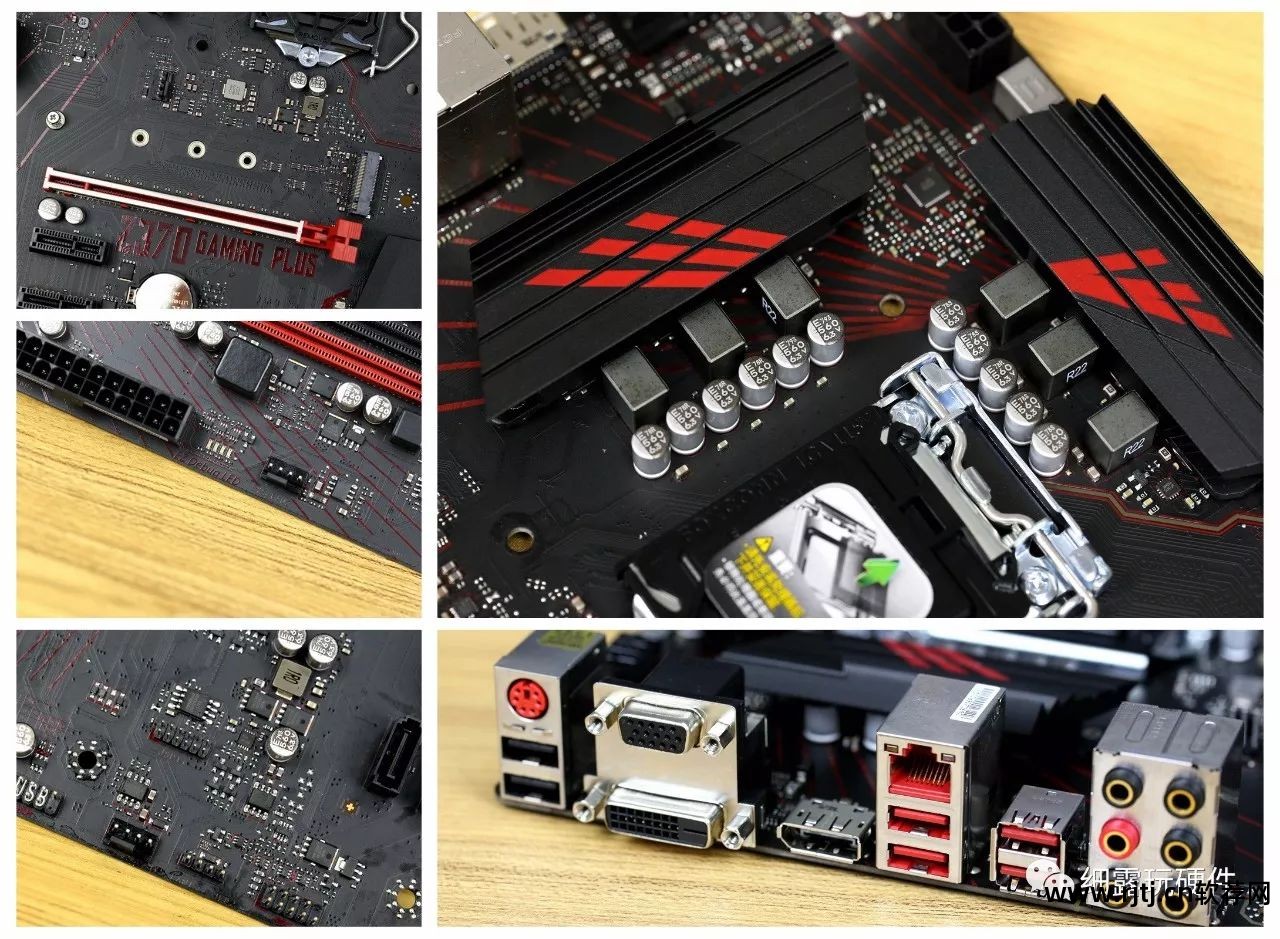

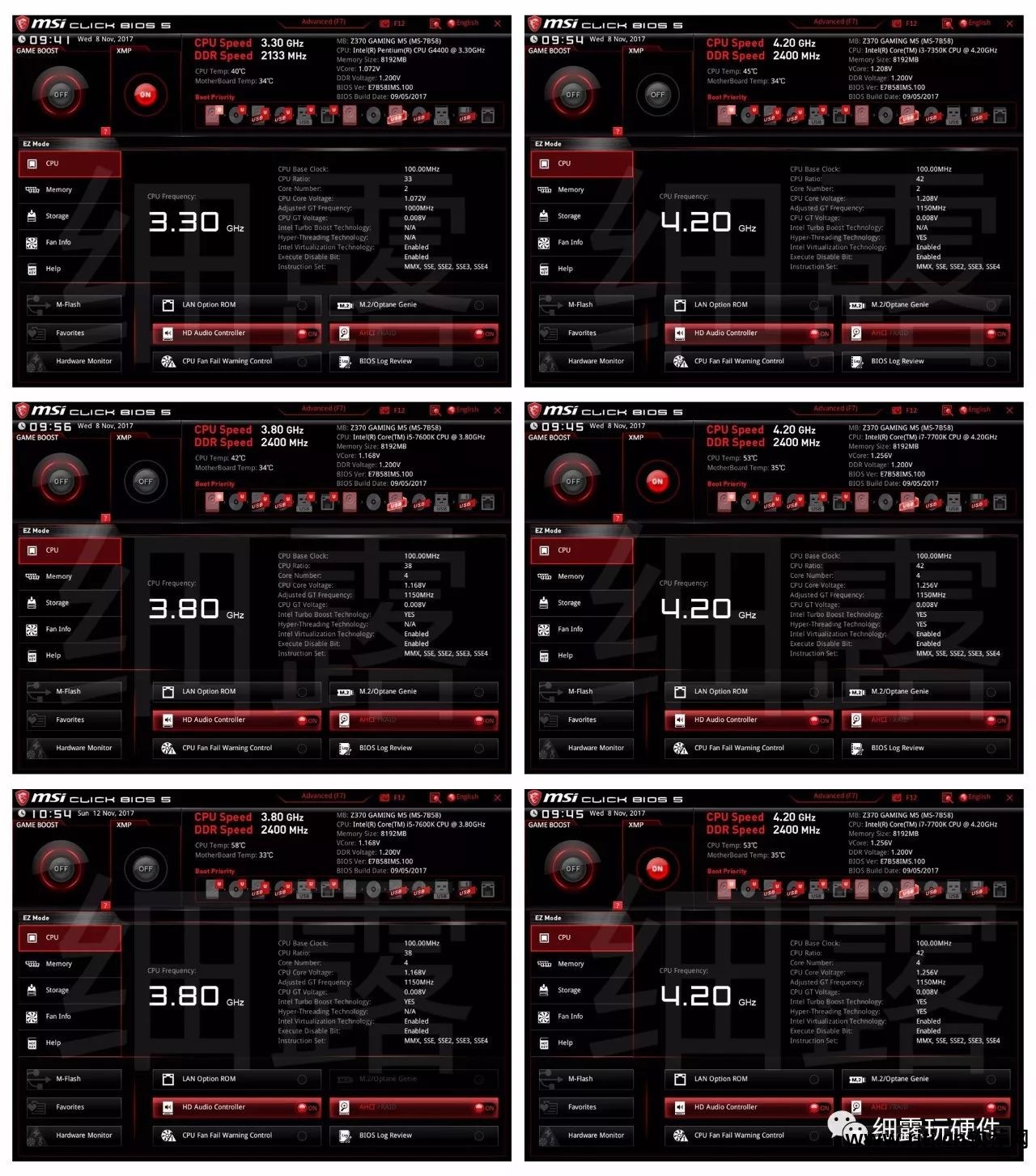

华硕 Z370GamingPLUS
作为Gaming系列，虽然尺寸和刚才的华硕Z370-APRO很接近，但是从背面IO部分的插口来看，白色的IO部分还是有加分的。 对于吃鸡之类的FPS游戏，不妨考虑一下。 Gaming系列，图5是SPI插座的位置。 黑红经典配色看起来比较舒服，单个M2插座基本可以满足要求。 更重要的是，11款机型中最实惠的Z370支持RGB灯效。
测试结果：7代/6代测试通过。 XMP功能失效（开机会反复重启），核心功能失效，主频正常。 6/7CPU通用，8代需要刷回原BIOS，自动内存测试频率为2400，2400以上频率可以自行测试
链接形式：有专用SPI插座，插上链接线即可。 毛笔书写难度低。

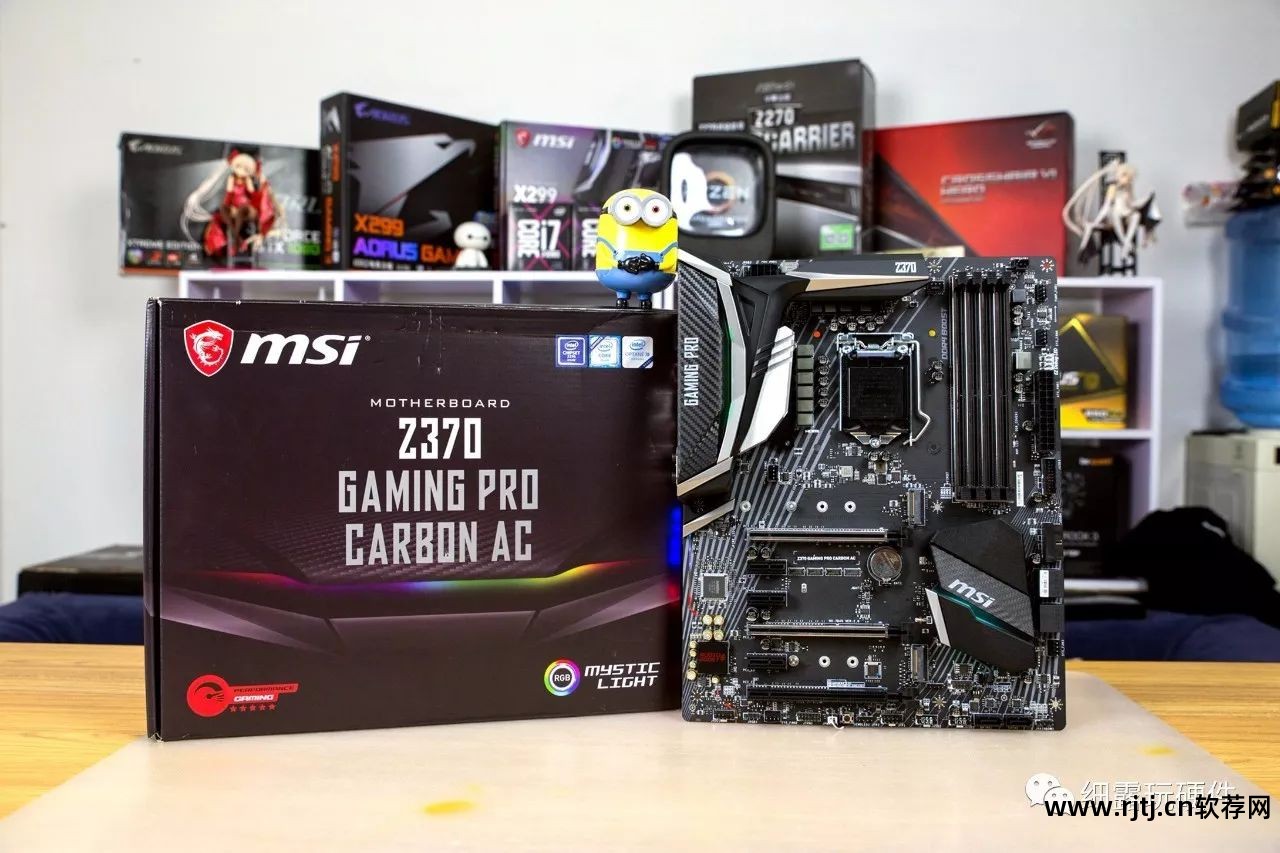

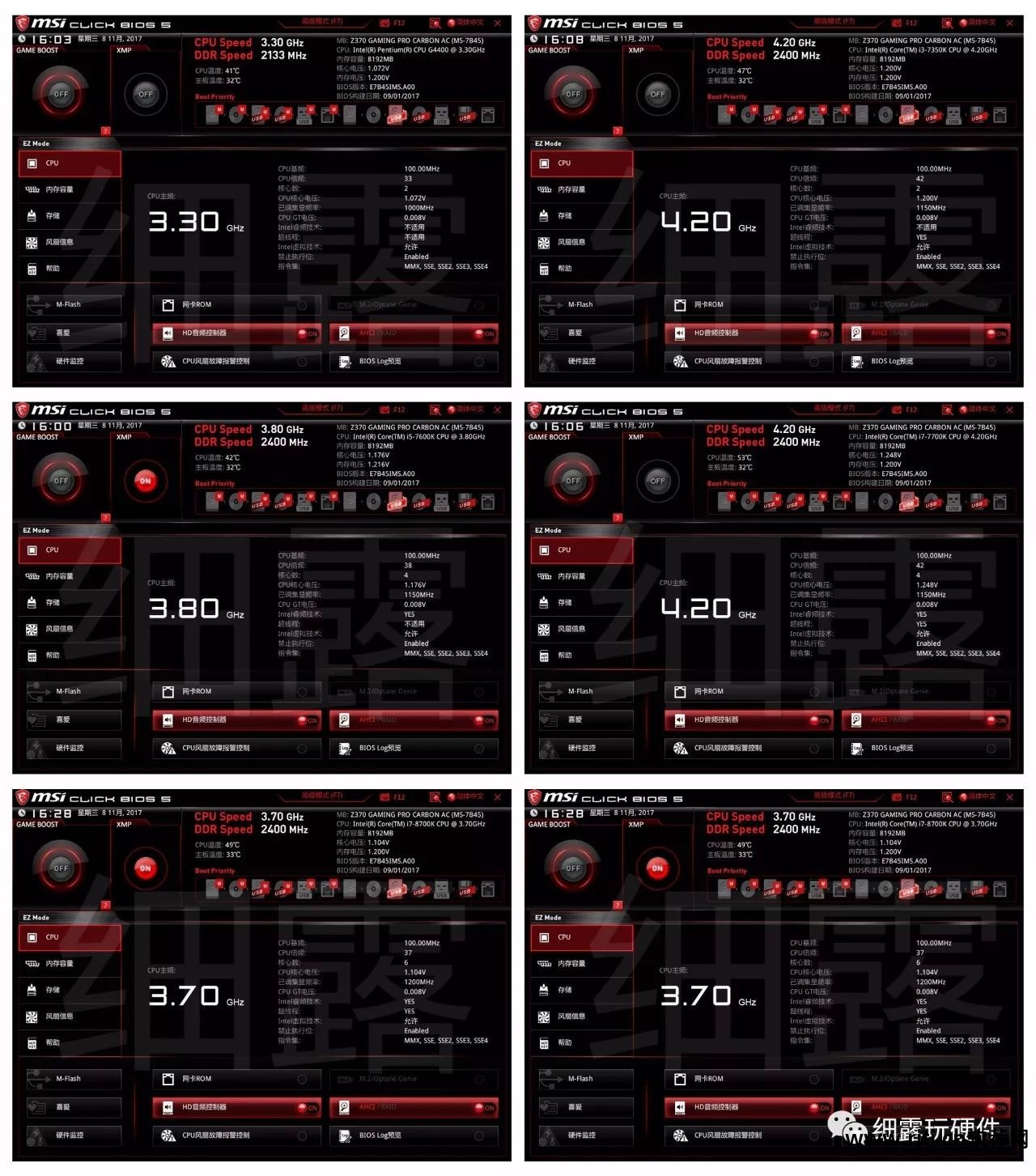

华硕 Z370370GamingProCarbonAC
华硕Z370370GAMINGPROCARBONAC是一款面向游戏玩家的中低端机型，拥有10相数字供电、双M2、内置RGB等尺寸，绝对满足游戏玩家的各种需求。 事实上，它是一款为游戏玩家设计的显卡。 专业诊断卡和闪回功能不包括在内，而在电源、尺寸、照明和MysitcLight等方面，其实新属性、WIFI扩展卡和SSD装甲散热也是一些附加功能。 价值。
测试结果：7代/6代测试通过。 XMP功能失效（开机会反复重启），核心功能失效，主频正常。 6/7/8代CPU通用，自动显存测试频率为2400，2400以上频率可以自行测试
链接形式：有专用SPI插座，插上链接线即可。 毛笔书写难度低。
【技嘉】

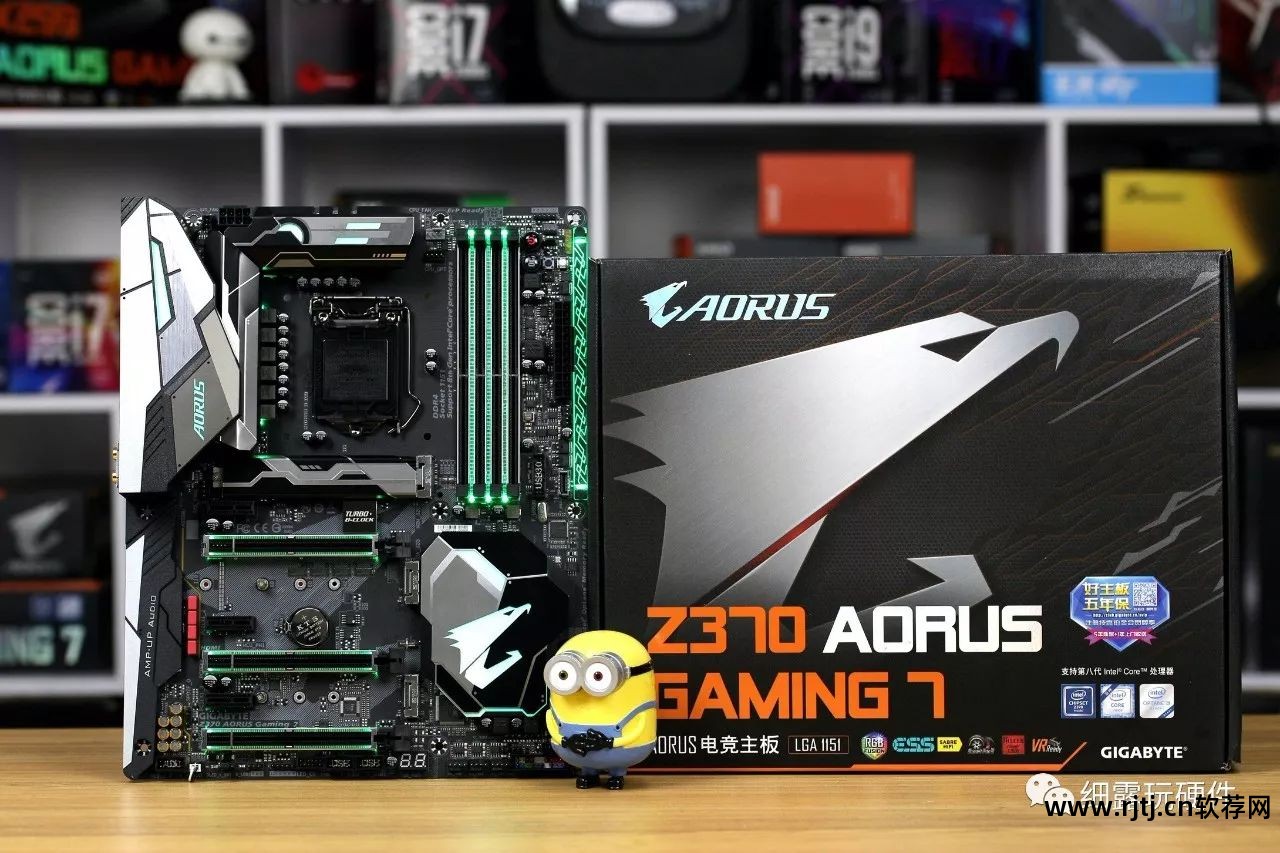

Z370 AORUS GAMING7

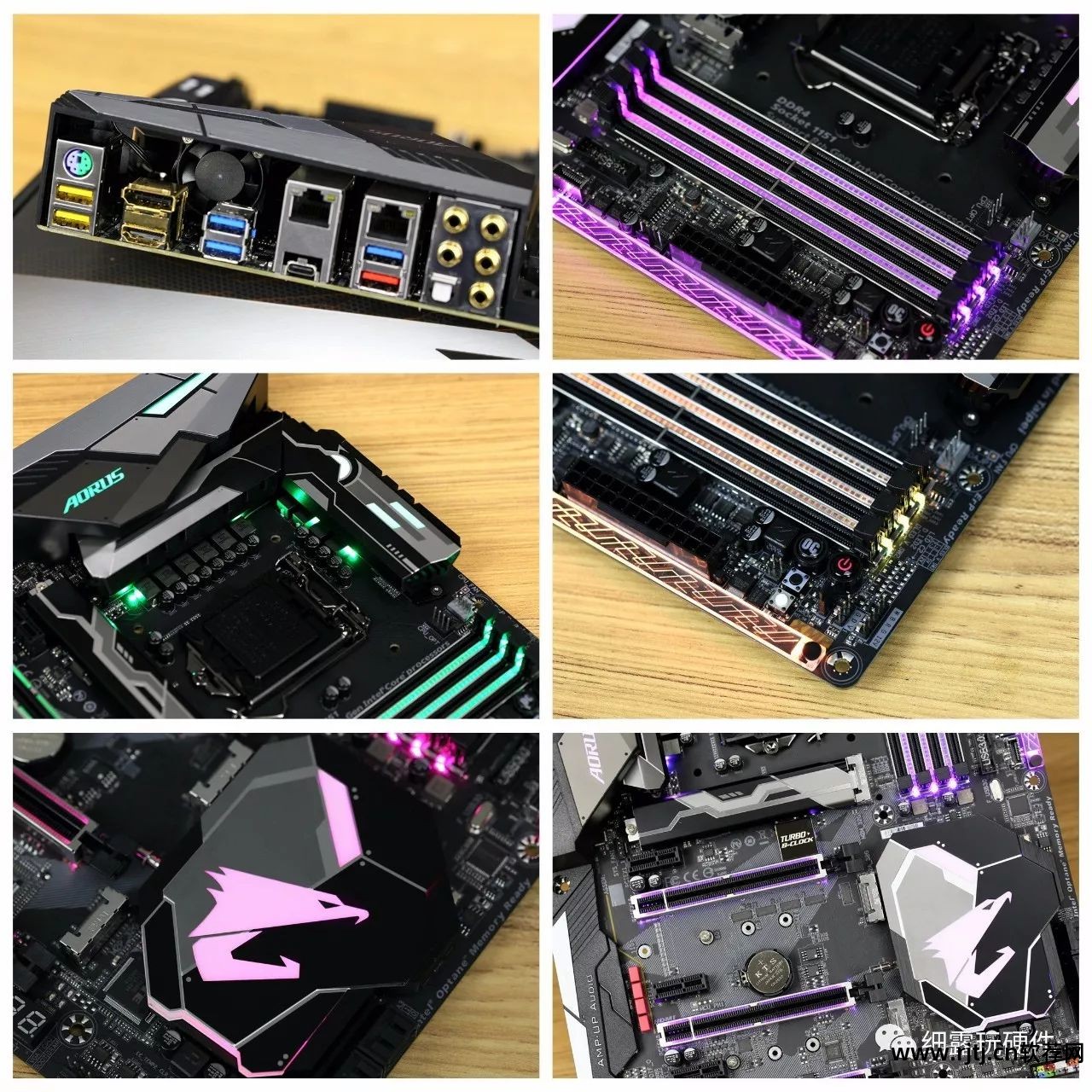

作为本次测试中最贵的一款，就灯而言，没有什么可挑剔的。 可以说，华硕Z370370AROUGAMINGAROUGAMING7并没有放过可以做灯的地方。 十相数字供电、两相DIMM供电、方便的调试键盘、调试卡，甚至腹部IO部分还有主动风扇散热，这基本上就是打造一台全能的潮汐Z370。 不仅是价格，也没什么可挑剔的，50包邮最好了。

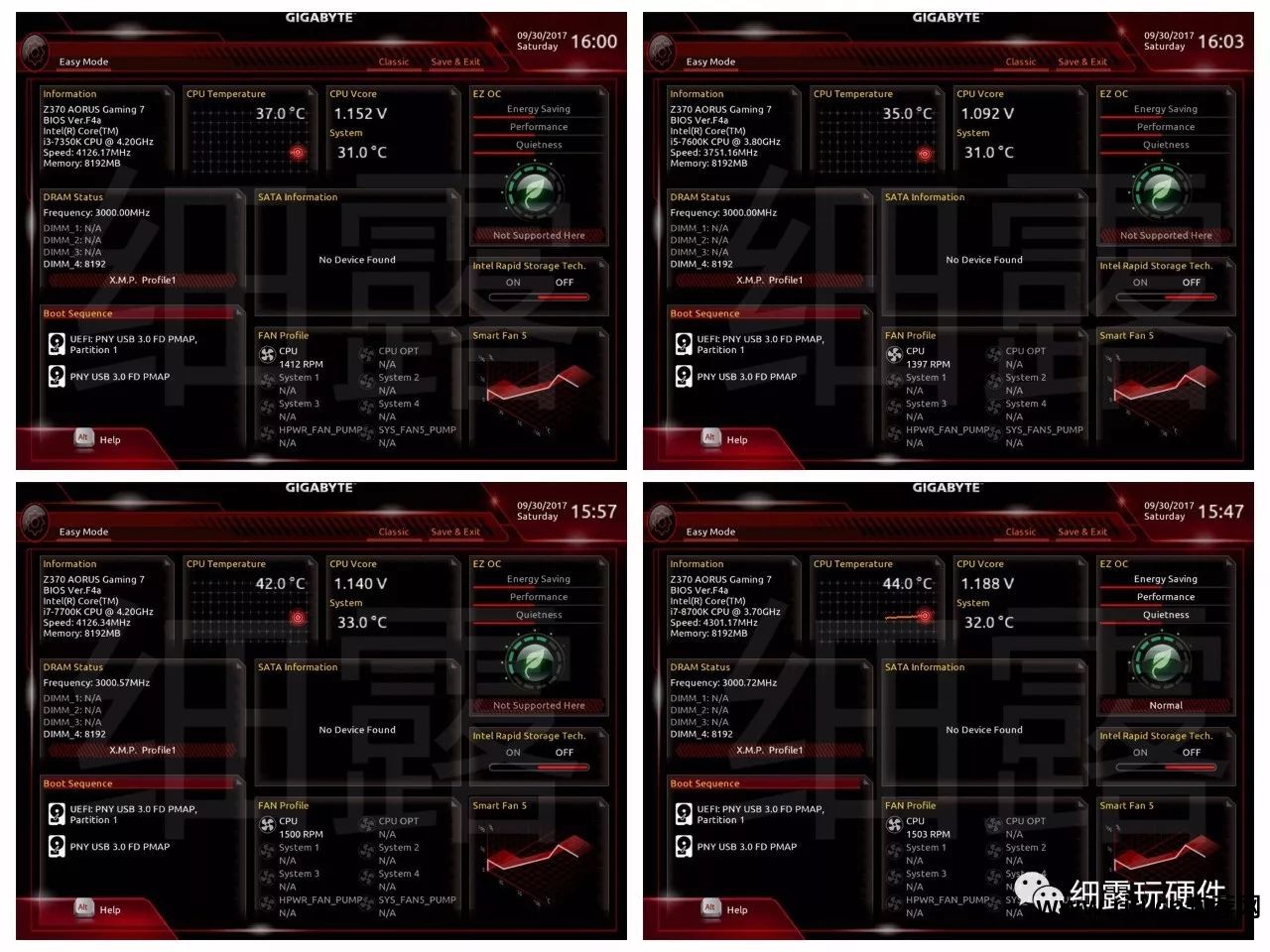

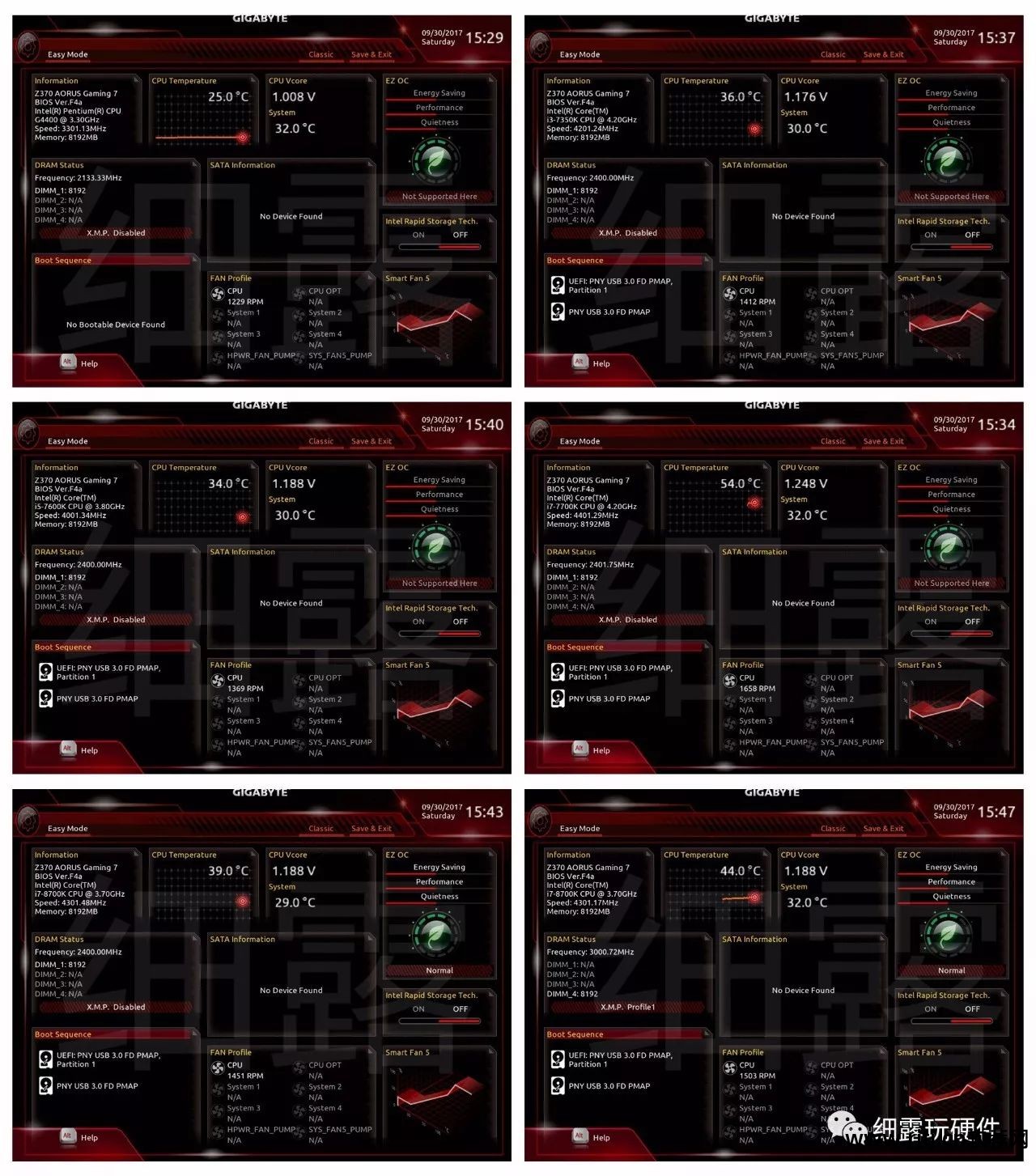

测试结果：7代/6代测试通过。 XMP功能暂时测试3000正常，上面没有测试，核心功能没有测试，主频正常。 6代/7代/8代CPU通用。 总体来说还是比较完美的，即使各种XMP也毫无压力
链接形式：SOP编程文件夹。 毛笔书写难度，中等。

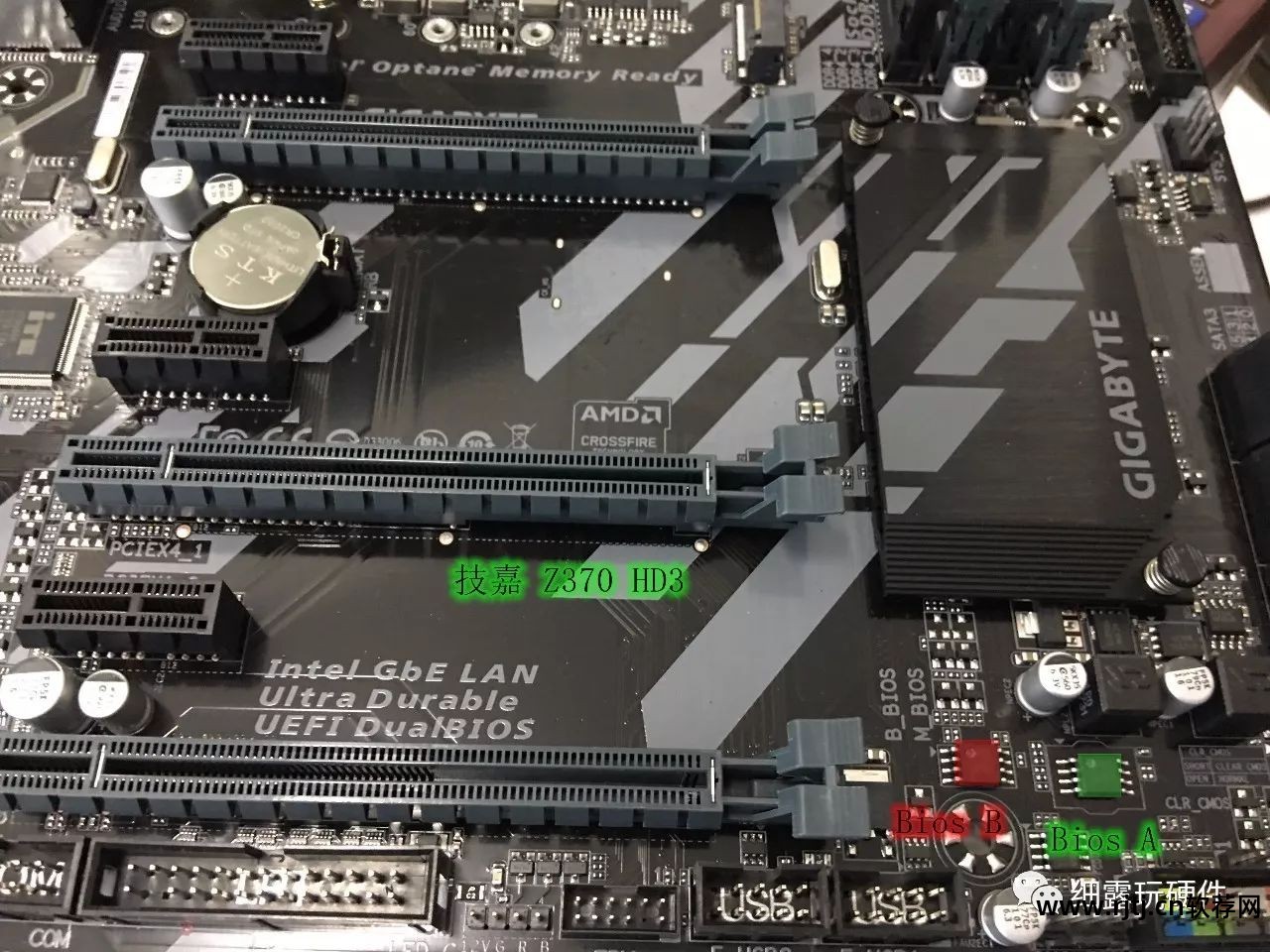

华硕Z370HD3
也算是一块中规中矩的板子了，借出去了。 。 。 木质外观图。 。 。

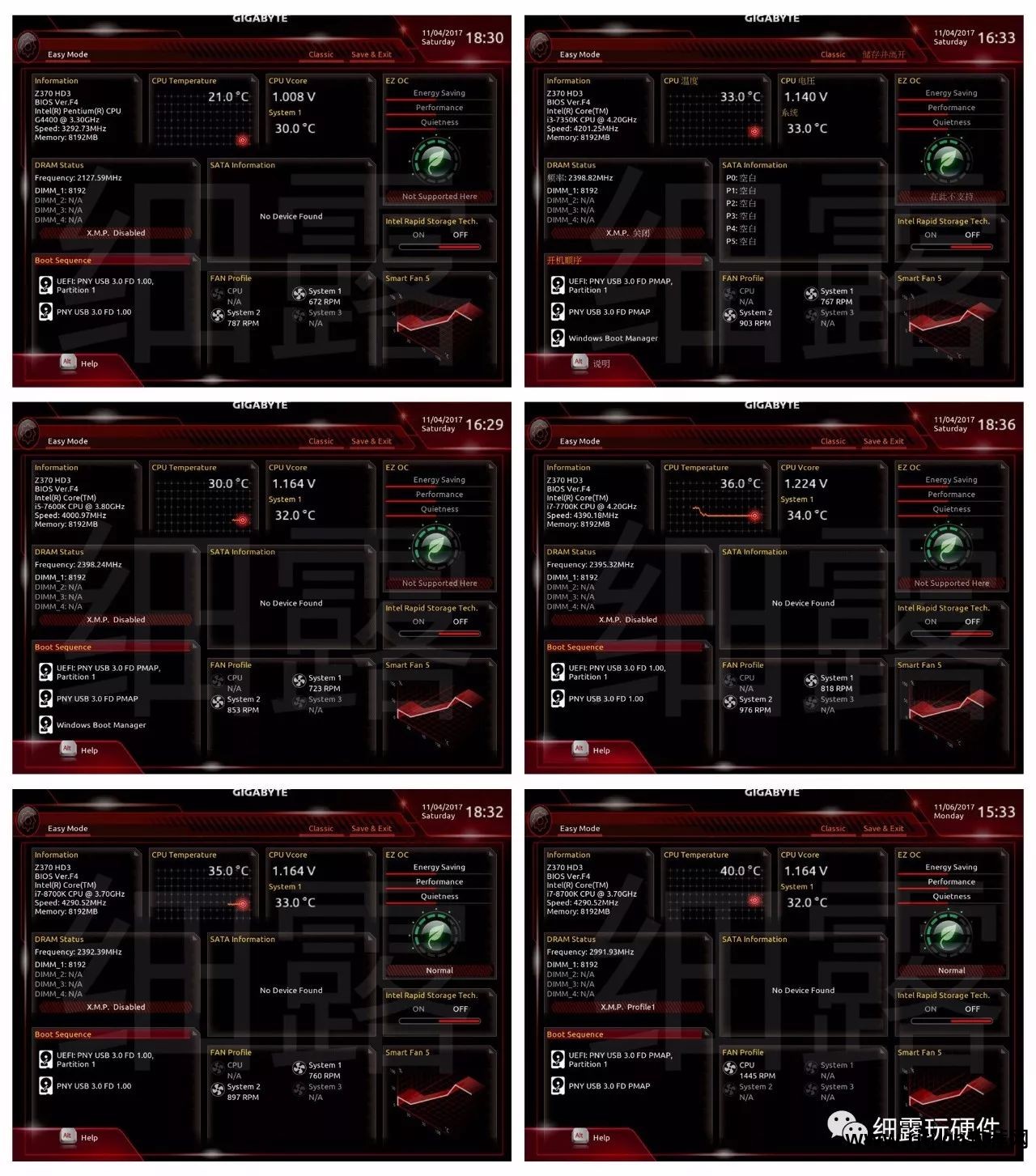

测试结果：7代/6代测试通过。 8700KXMP功能暂时测试3000正常（7代没有测试），上面没有测试，核心功能没有测试，主频正常。 6/7/8代CPU通用
链接形式：SOP编程文件夹。 毛笔书写难度，中等。
【华擎篇】

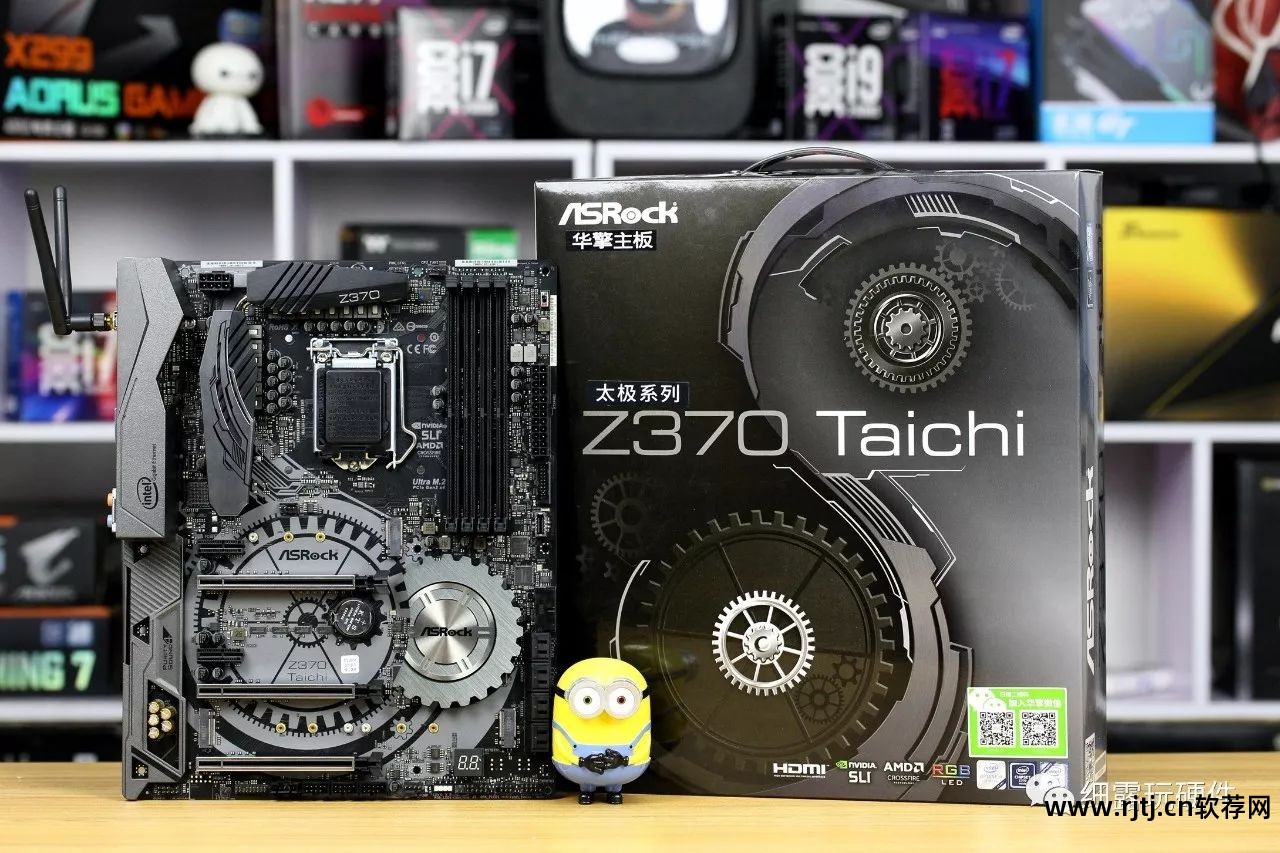

华硕Z370太一

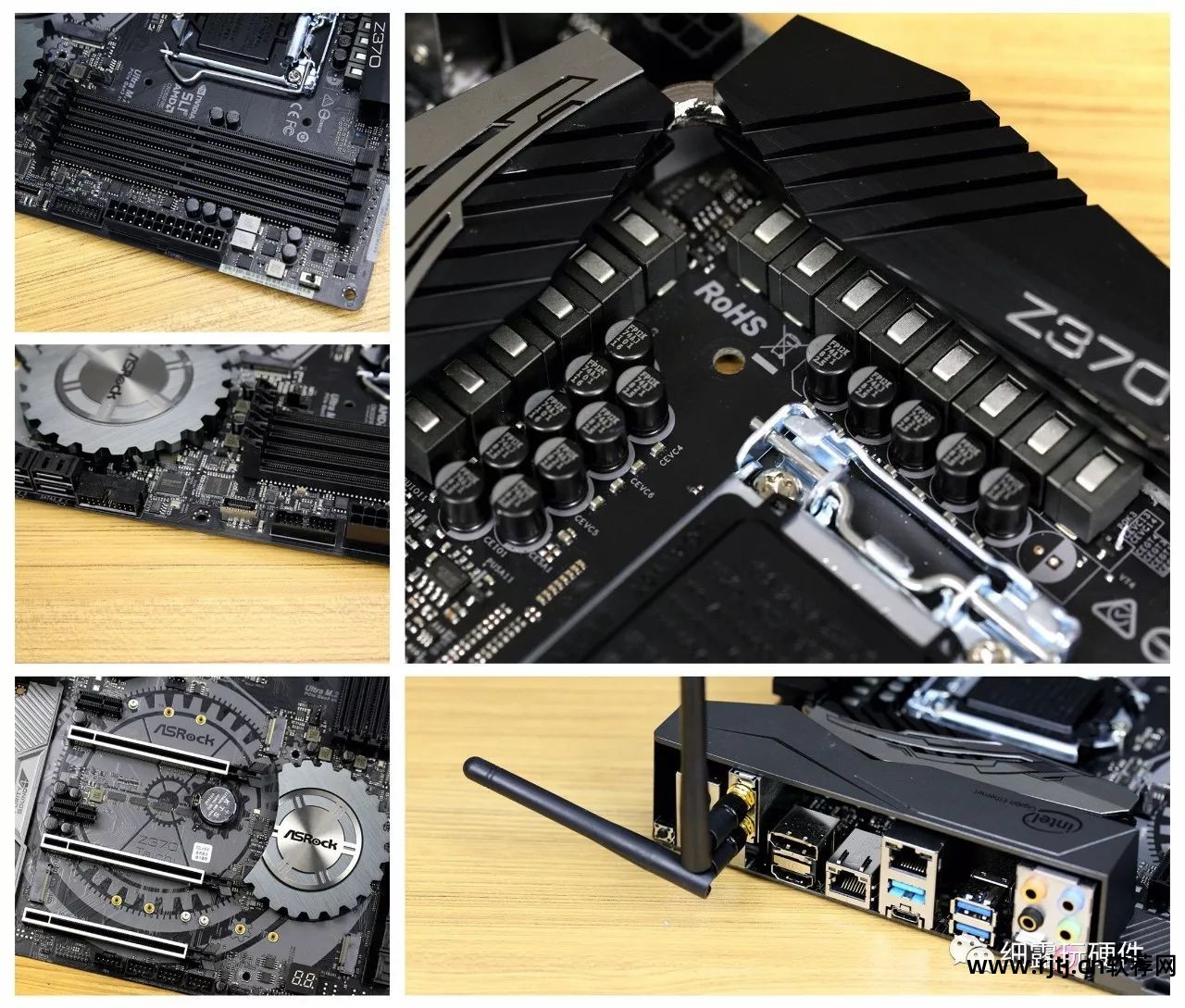

华硕Z370370Taichi作为一个强调女人味和女人味的系列，去年从熊猫色变成了灰黑色，显得更加有力。 高尺寸和性价比基本上就是这个的代名词。 12+2相CPU供电、2相显存供电、双3.0后置、TypeC后置、三个M2插座等，甚至还可以外接wifi网卡、双有线网卡。 仅就规模而言，基本没有对手。 在RGB LED方面，这个版本只能算是有RGB，功能不是很强大。 对于家里不喜欢迪斯科酒吧的男伴来说是个好消息。 最近，不少男伴抱怨家里买了一台制棒机。 。 。

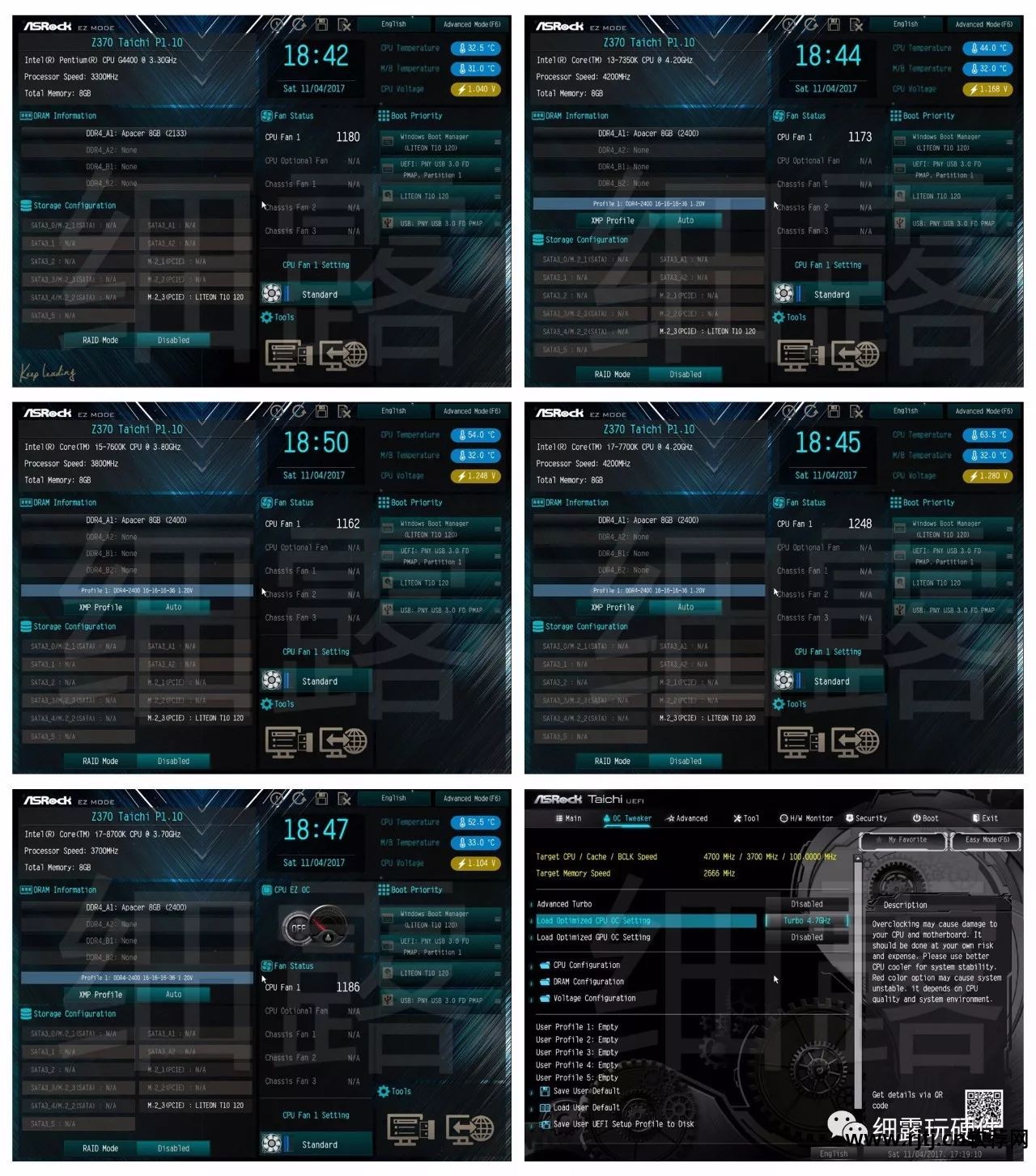

测试结果：7代/6代测试通过。 XMP负载低于2666会重启，6/7/8代CPU通用，8代自动2666无压力，7代2400
链接形式：SOP编程文件夹。 毛笔书写难度，中等。
【精彩文章】

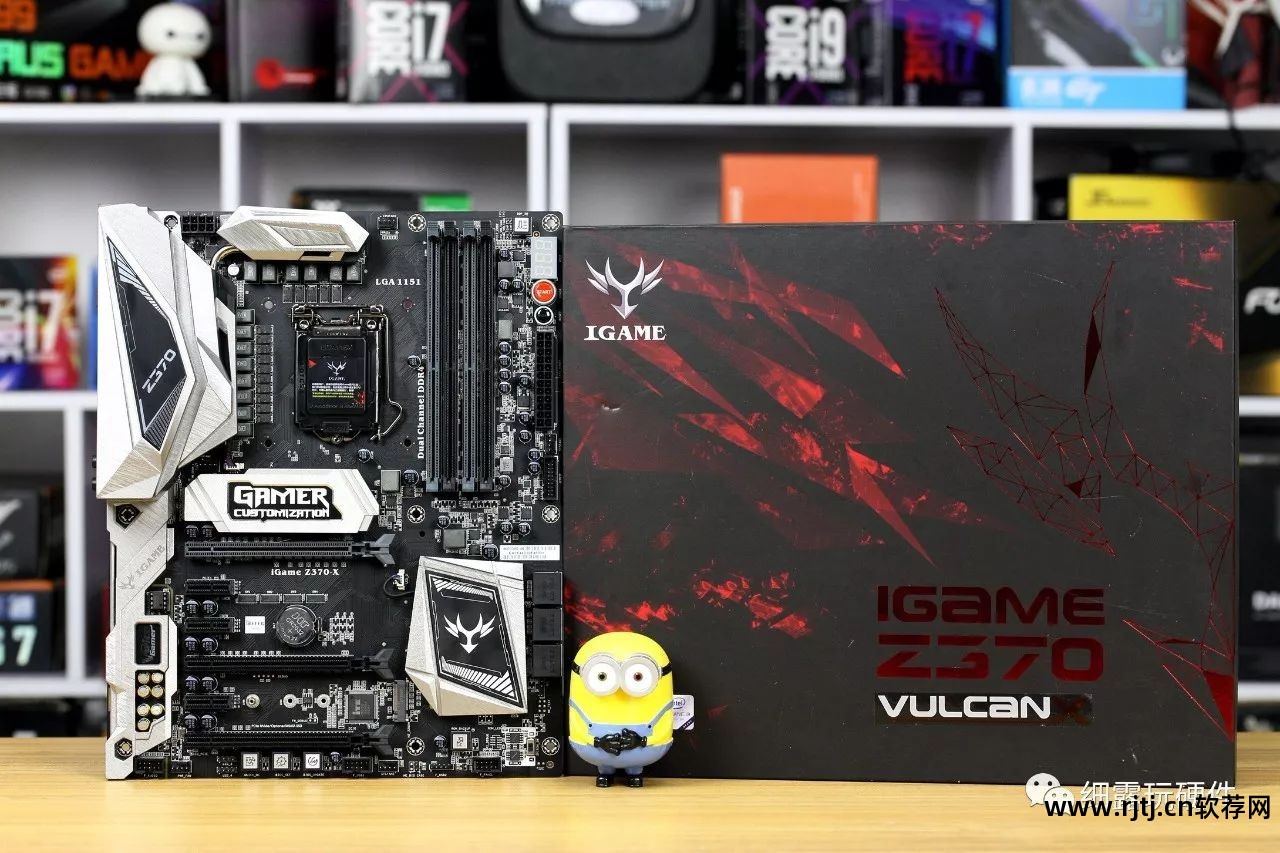

微星IGAMEZ370VULCAN

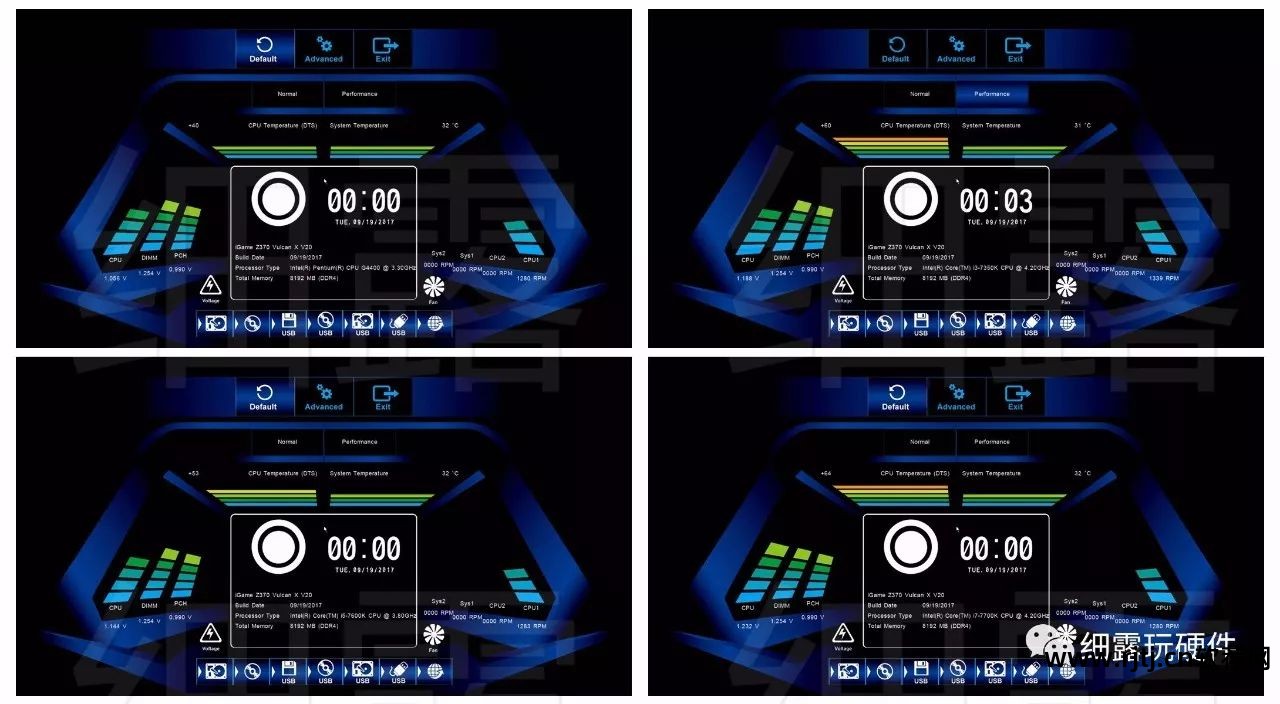

作为中国第一品牌，微星可以说是压力山大，责任重大，任重而道远，14相数字供电，各种头IO，显眼的开关按钮，多功能诊断卡（带DEBUG） 、温度等功能）），双M2插座，最多4组RGB LED，各个尺寸都很高，还有痛点，bios。 优点是价格不算太贵，大小也算良心同价了。 有趣的是，双BIOS硬开关不仅用于BIOS的备份和恢复，还可以直接断电切换到第二BIOS启动。 也就是说，可以同时切换自制BIOS和原版BIOS。 对于BIOS部分来说，确实不太容易改，所以暂时只能通过这块板子的双BIOS开关来使用8系列和6/7系列CPU。

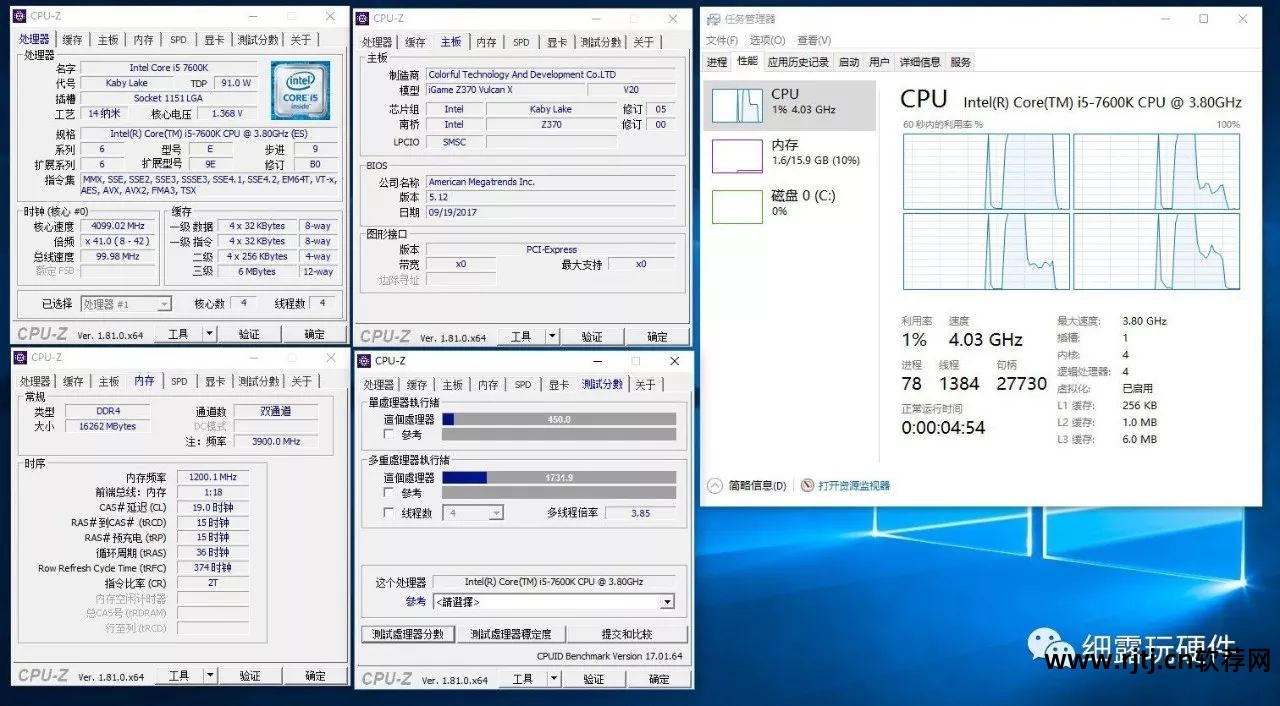

测试结果：7代/6代测试通过。 XMP没有测试，2400没有压力，6代/7代CPU通用，8代需要断电切换BBIOS。
链接形式：SOP编程文件夹。 毛笔书写难度，中等。
综上所述，Z270电路上没有电源，所以8700K的电源引脚比7700K多。 该设计并没有做成供电电路，所以如果猜测正确的话，原厂是不会改变供电电路的。 8700K应该是不可能亮的。
作为第三方修改，但是对于修改后的各种未知风险，我精力有限，无法一一实现，包括修改后的XMP功能等，需要再次修改，还有现有的原厂不提供任何技术支持。 ，还需要进行各种探索。 。 。 因此，暂时不会发布所有BIOS并提供下载。 不过，我相信既然第三方可以做到，那么原版BIOS也不会差得太远。 我对 BIOS 造成的任何损失或风险不承担任何责任。
其用处也是显而易见的。 也许英特尔也是一家商业公司，一种价格，一种产品。 这就是目前的情况。 我确实可以看到8700K和8600K甚至8100的性能，看来消费者应该有更多的选择。 在同价位上，7系列甚至6系列，个人认为性价比非常高。 事实上，架构并没有发生重大变化。 相反，显卡确实得到了升级。

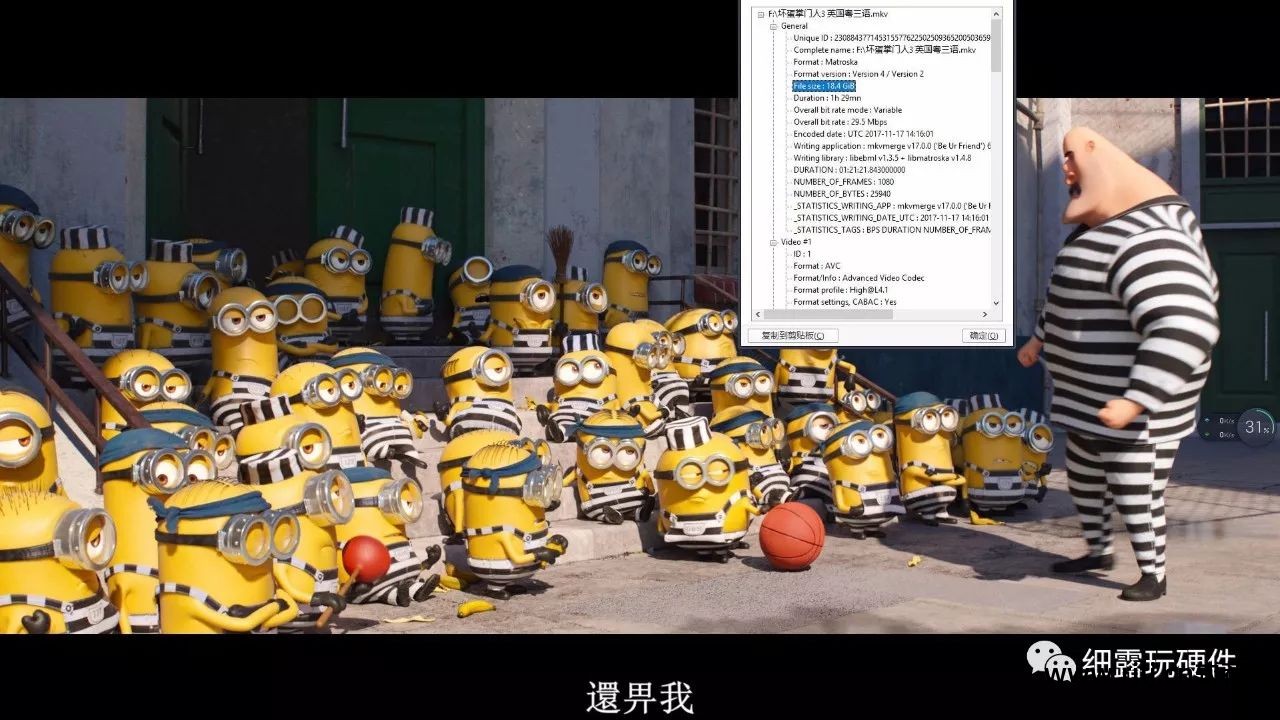

轻松18G无压力。 你说现在看高质量的电影很容易。 宽带来了，共享率确实是限制我们精神财富交流的问题。 所以，3.1设备越来越有必要。

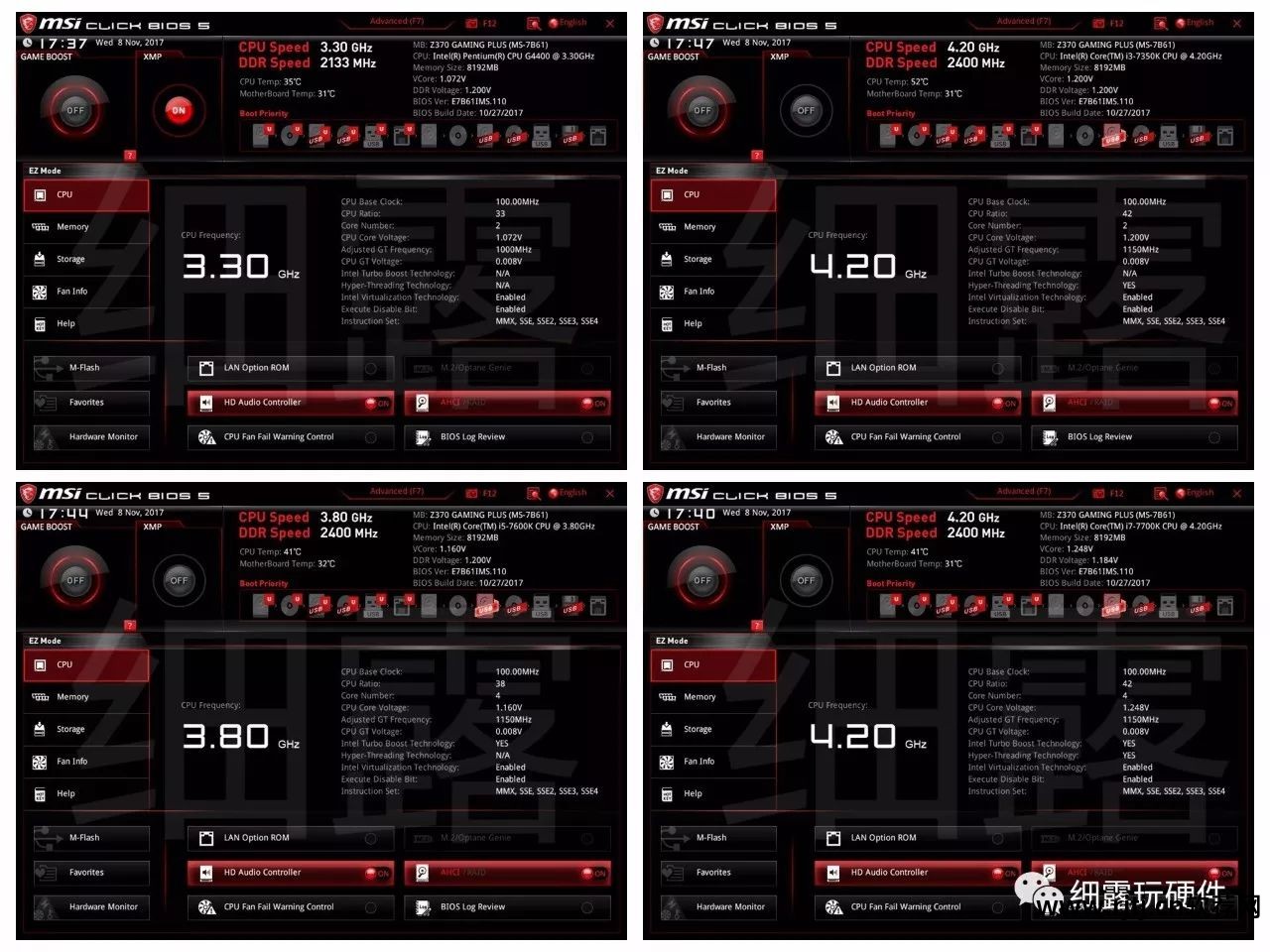

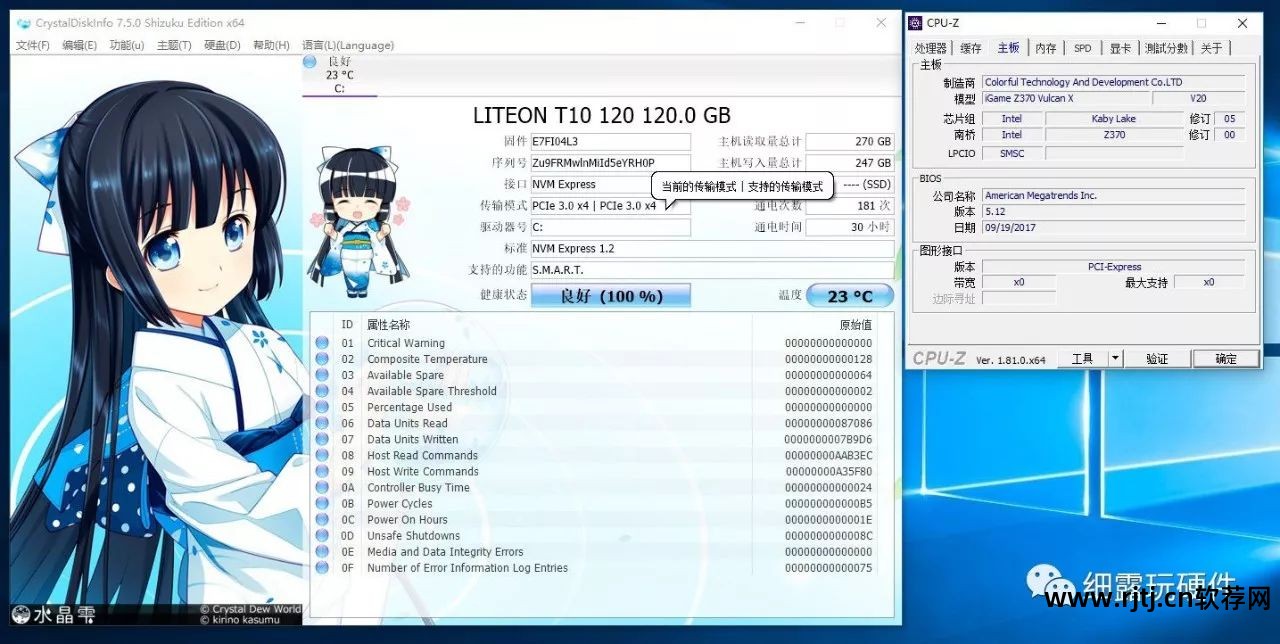

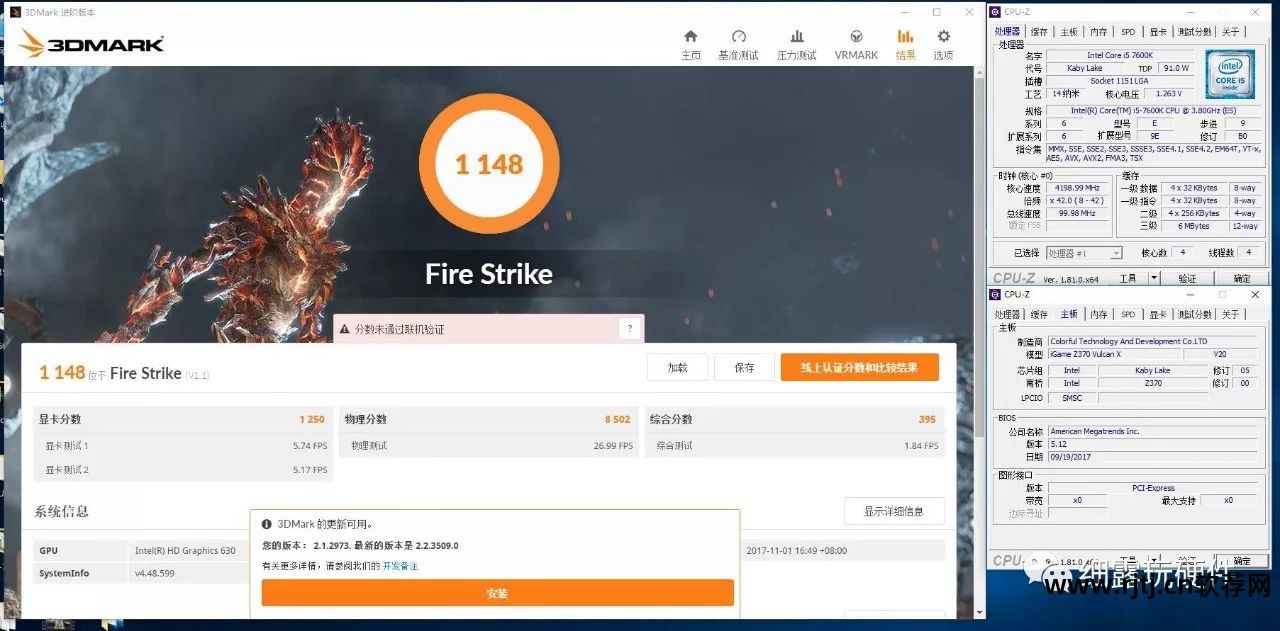

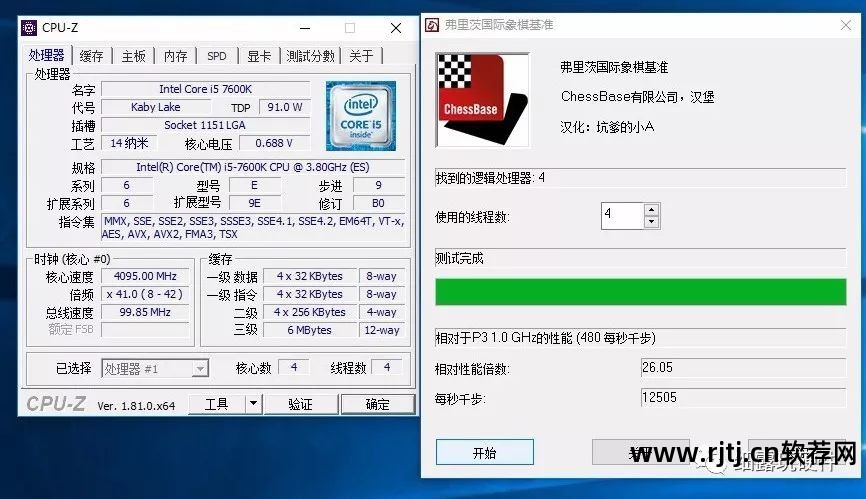

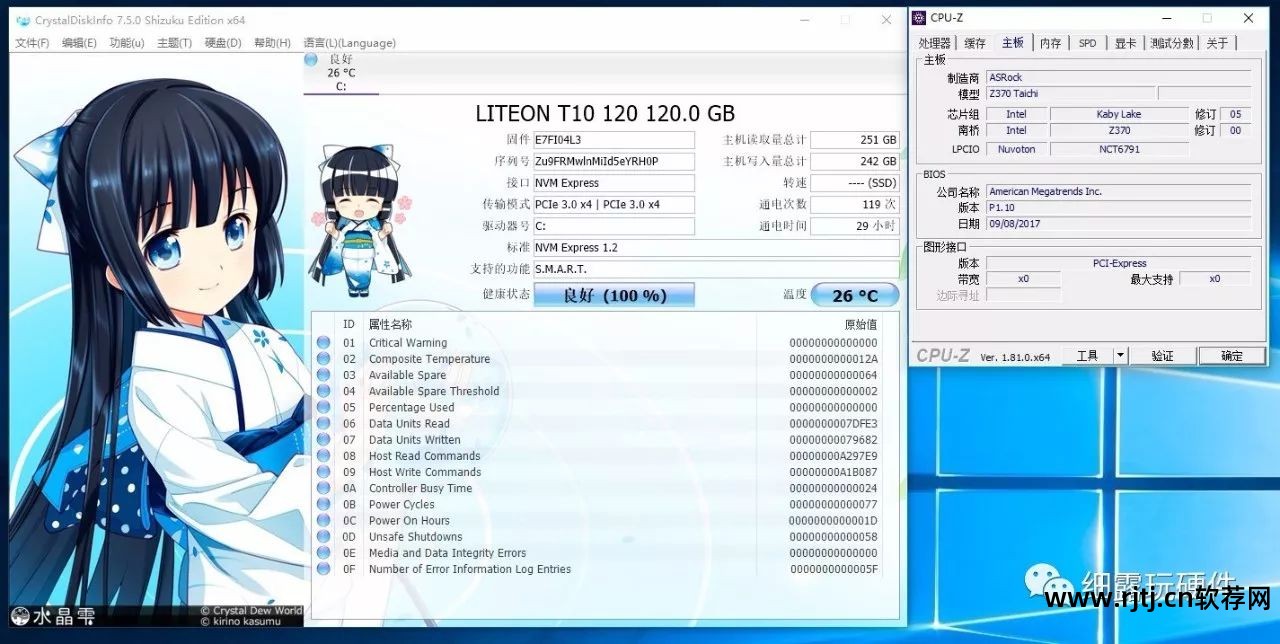

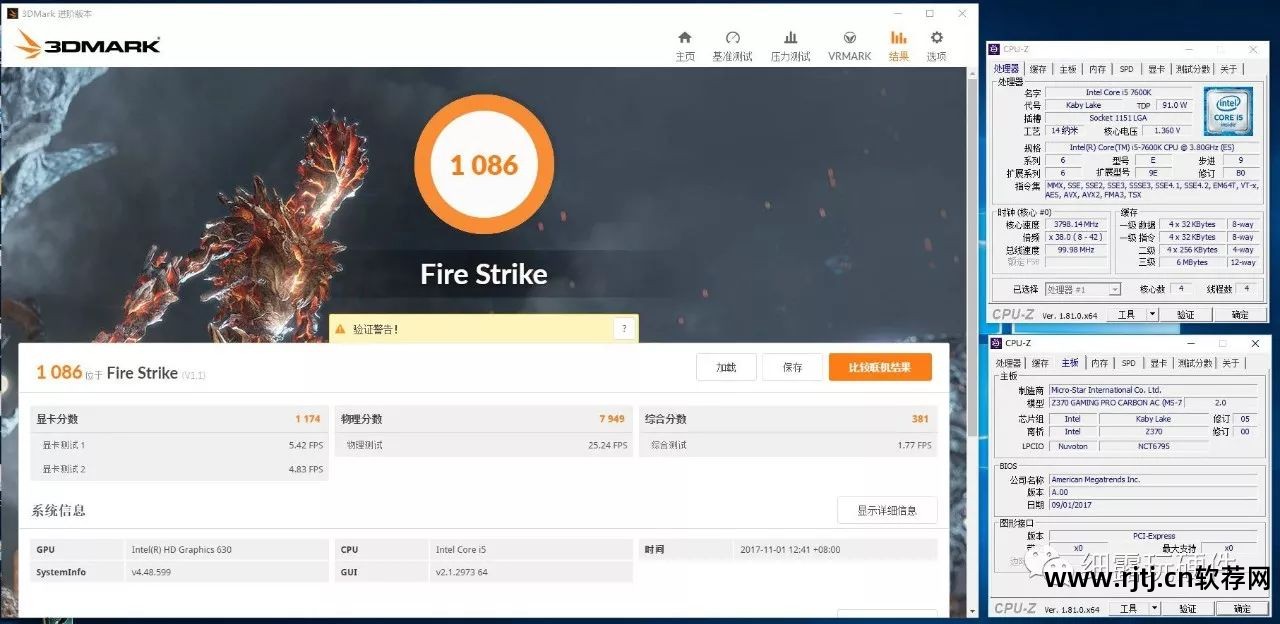

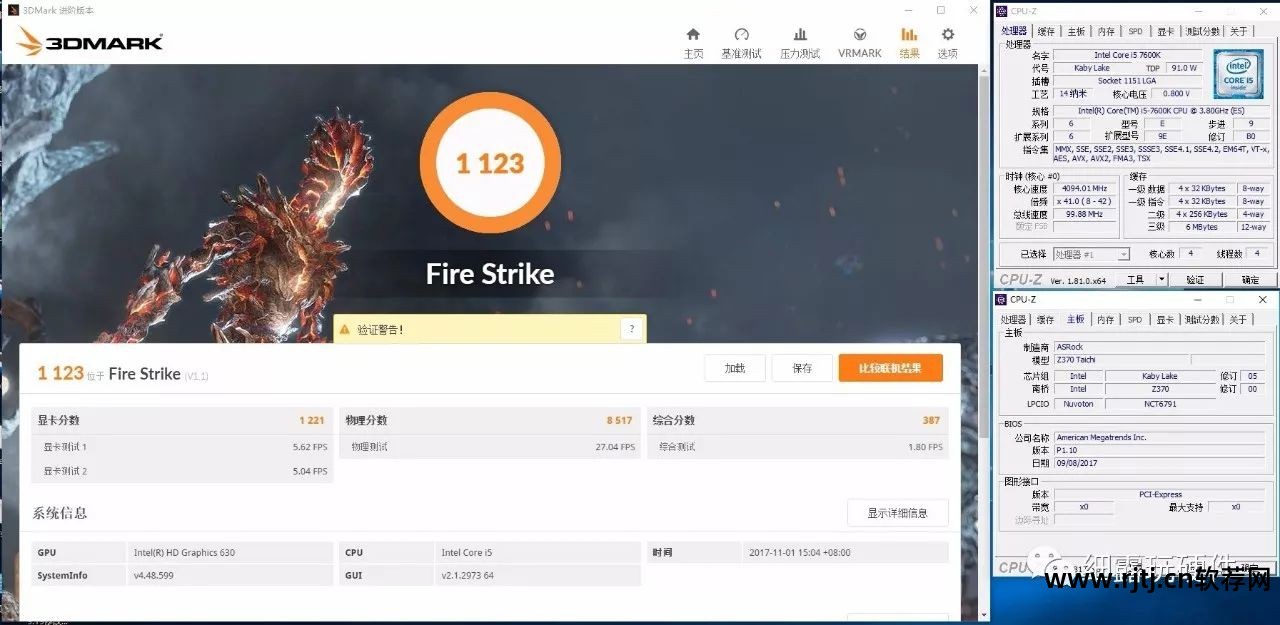

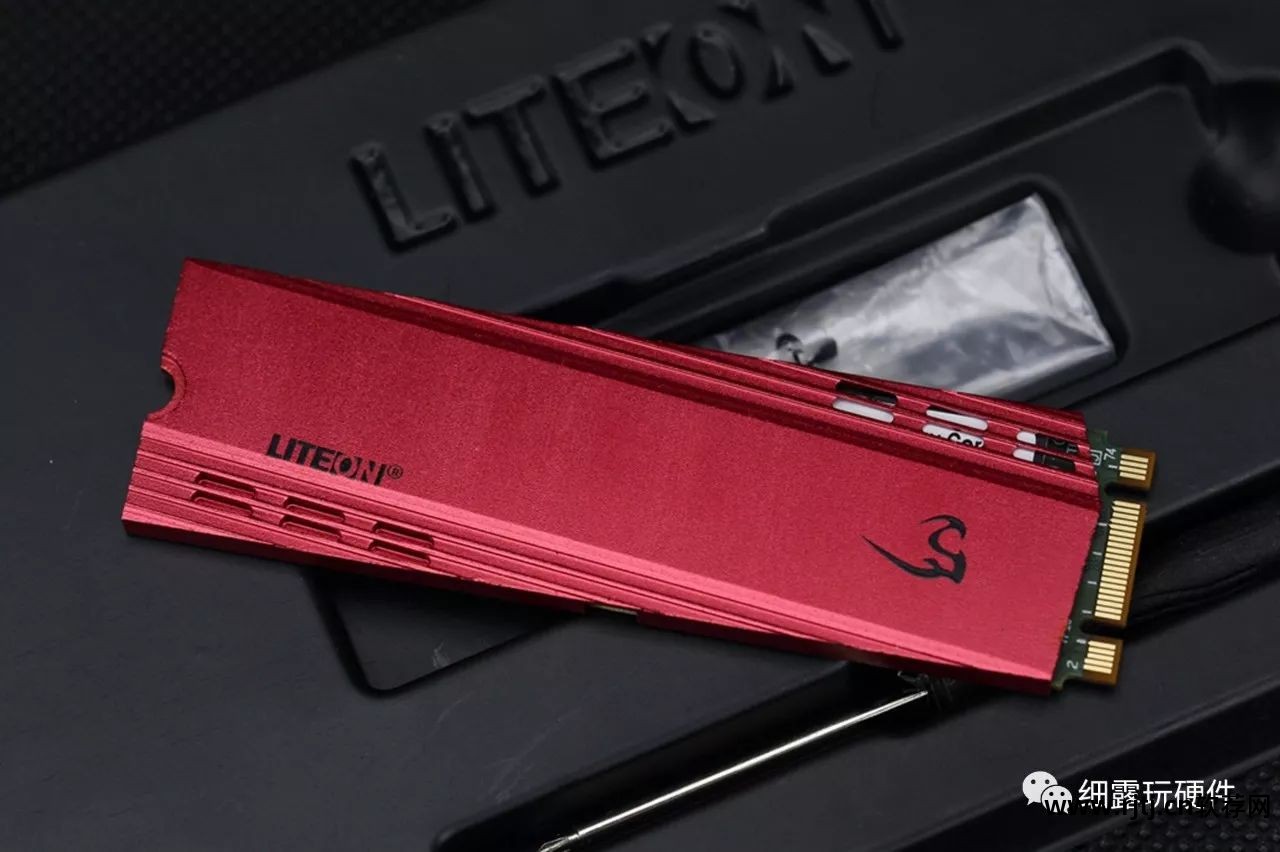

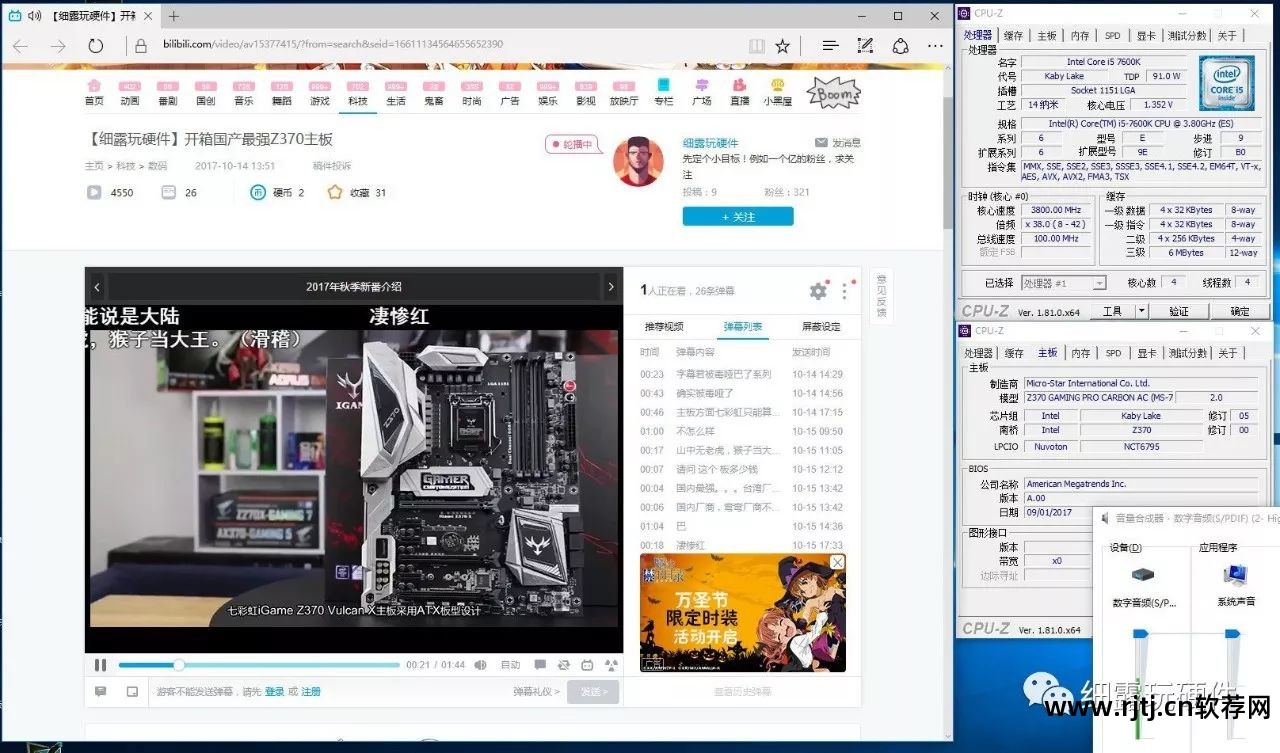

好吧，最后放出一些我们测试的截图，不仅仅是BIOS下的截图，而是我们正常的操作，包括M2 SSD测试，我们都是使用Lite T11和Lite T10作为兼容性测试的产品。
各品牌Z370刷自制Bios后是否有异常？
对应的显卡大家可以自行查看，我就不一一解释了。 有的显卡在鲁大师上测温度时会报100多度的误差。 稍稍用力就会吓到孩子。 建议检查AIDI64。 或者进入显卡的bios查看具体的cpu温度。 。
华硕

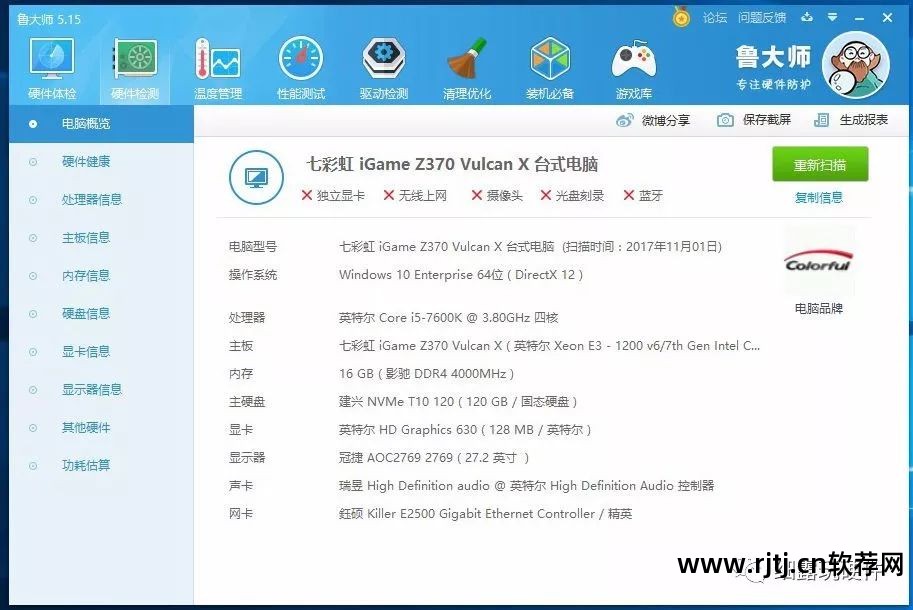

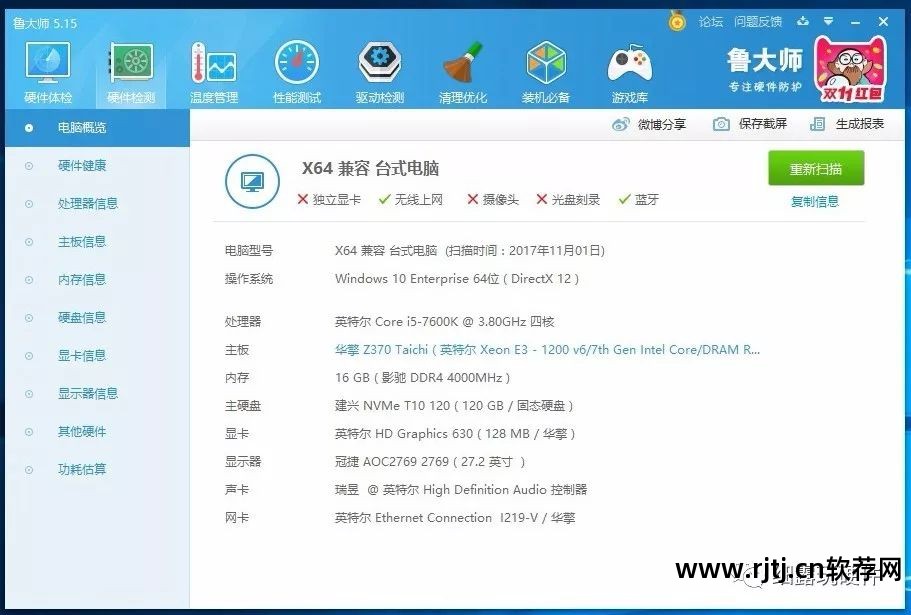

鲁大师检测硬件信息正常

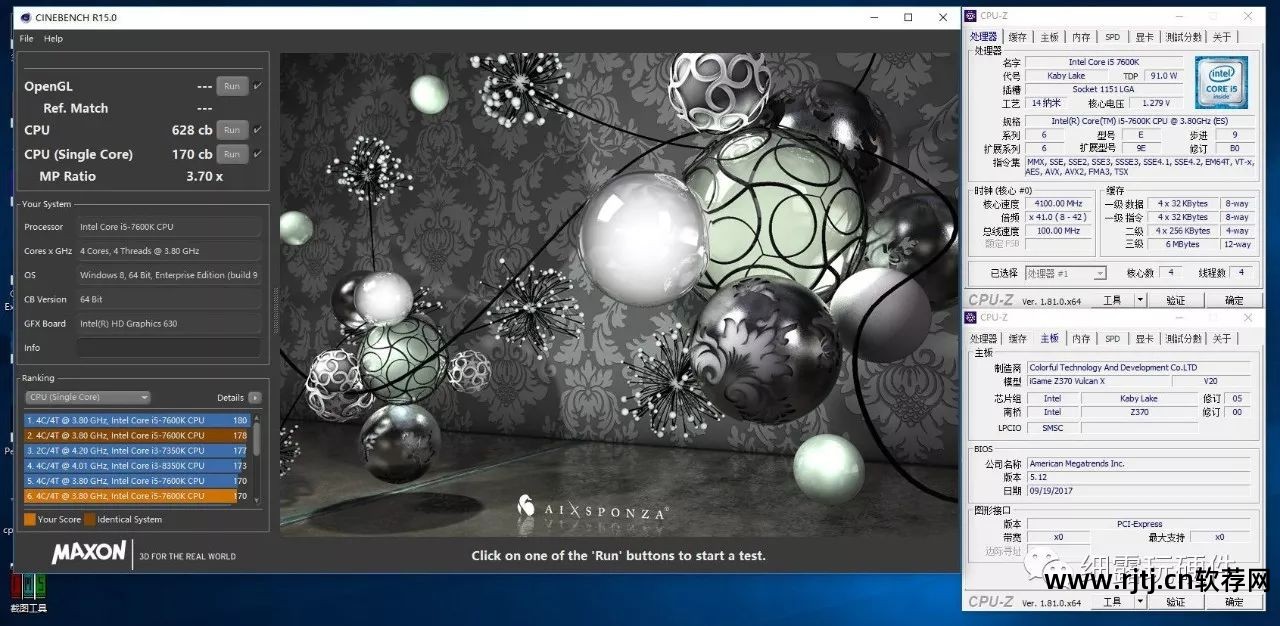

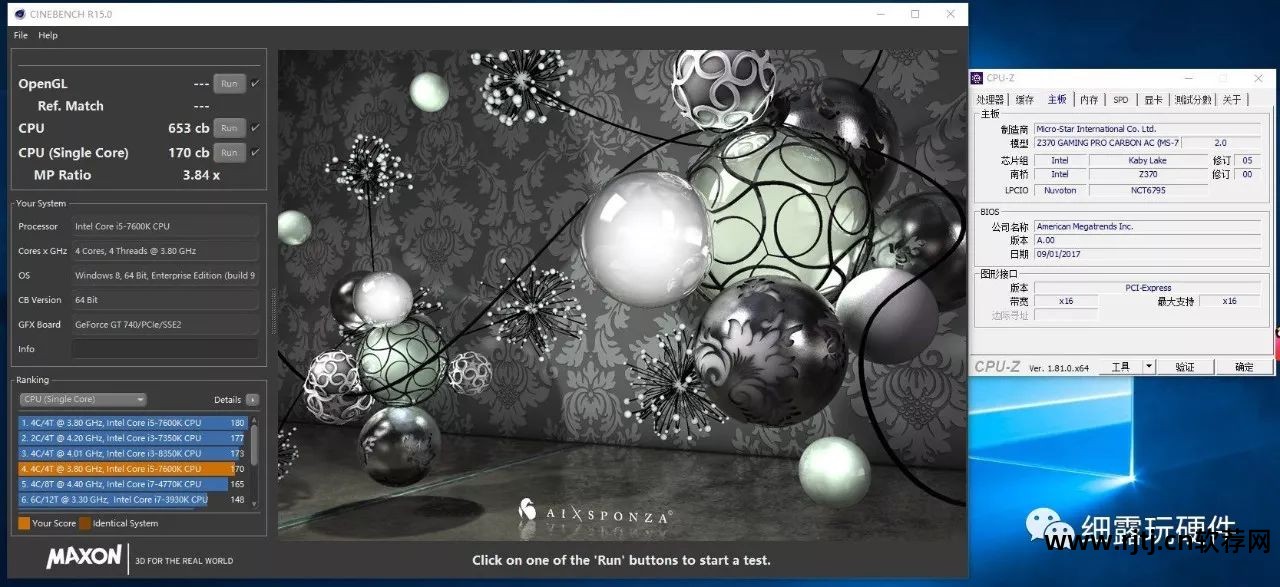

Cinebench跑分正常

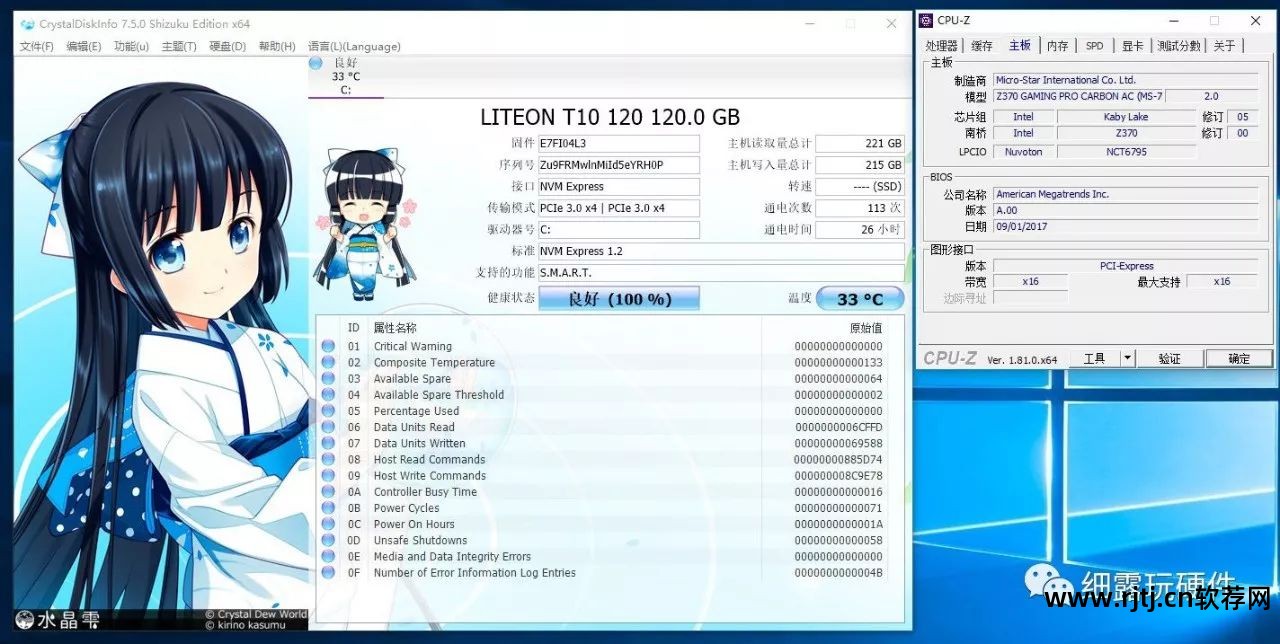

支持NVMeSSD正常
国际围棋跑分正常
CPU核心显示功能正常

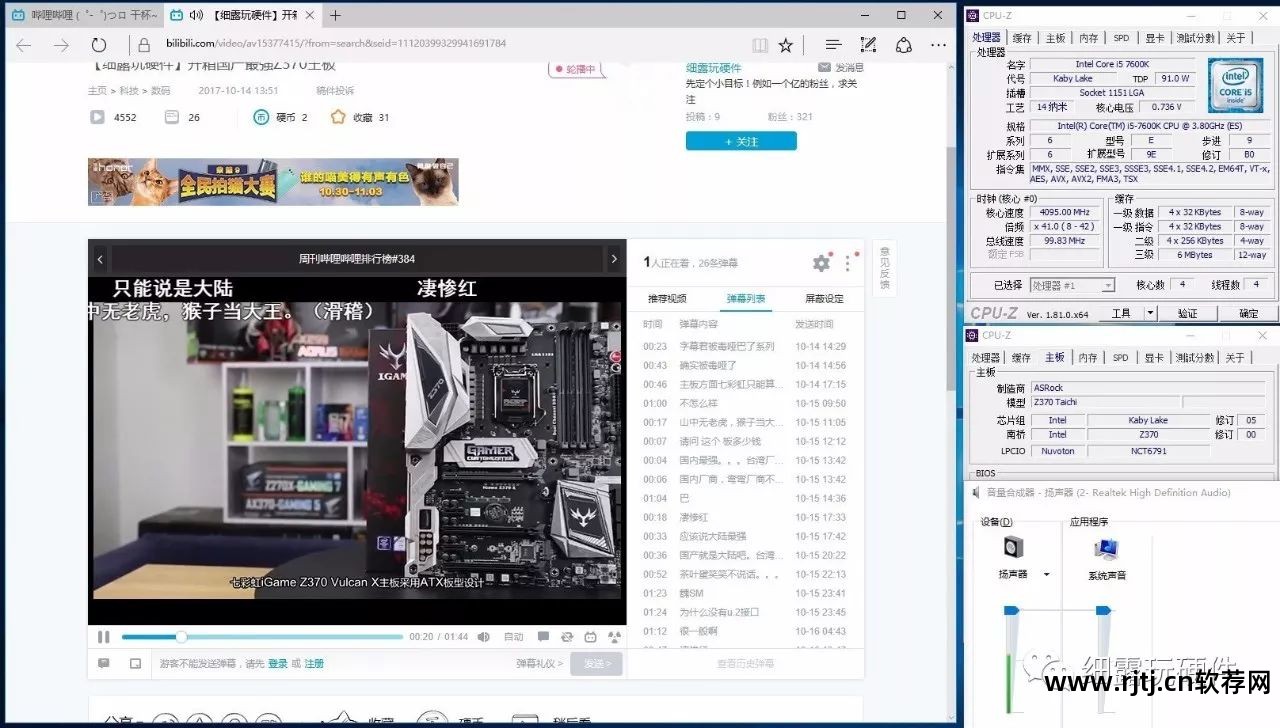

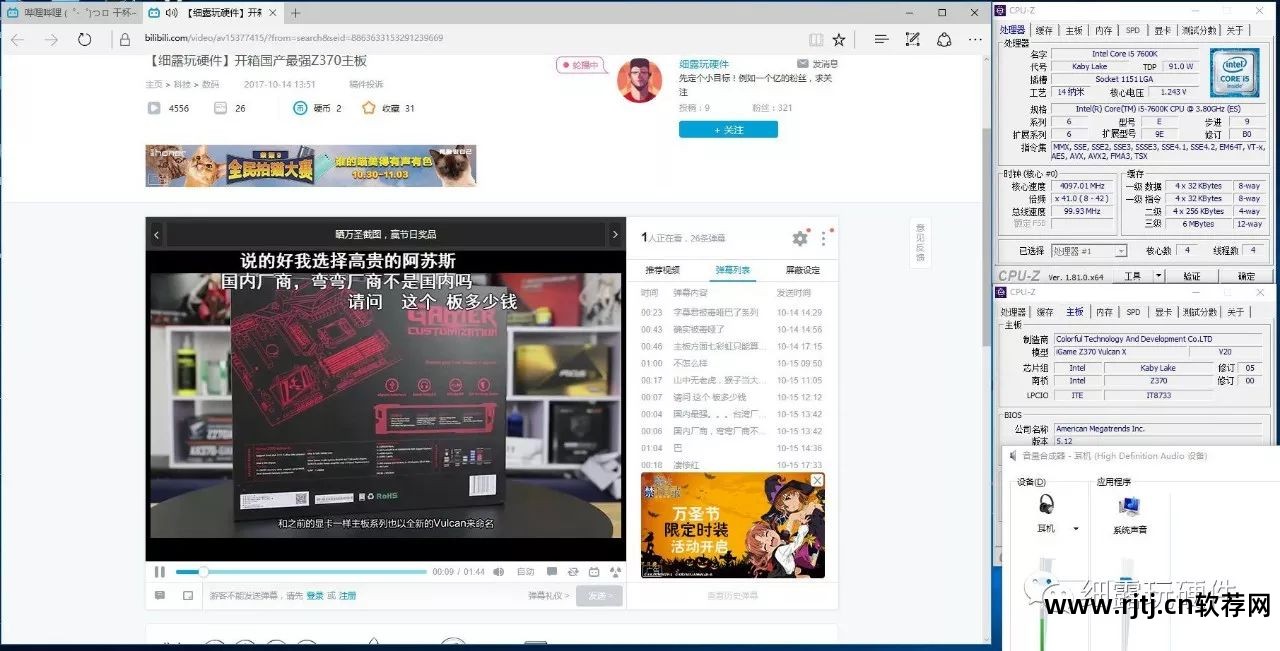

视频、音频功能正常
微星指数

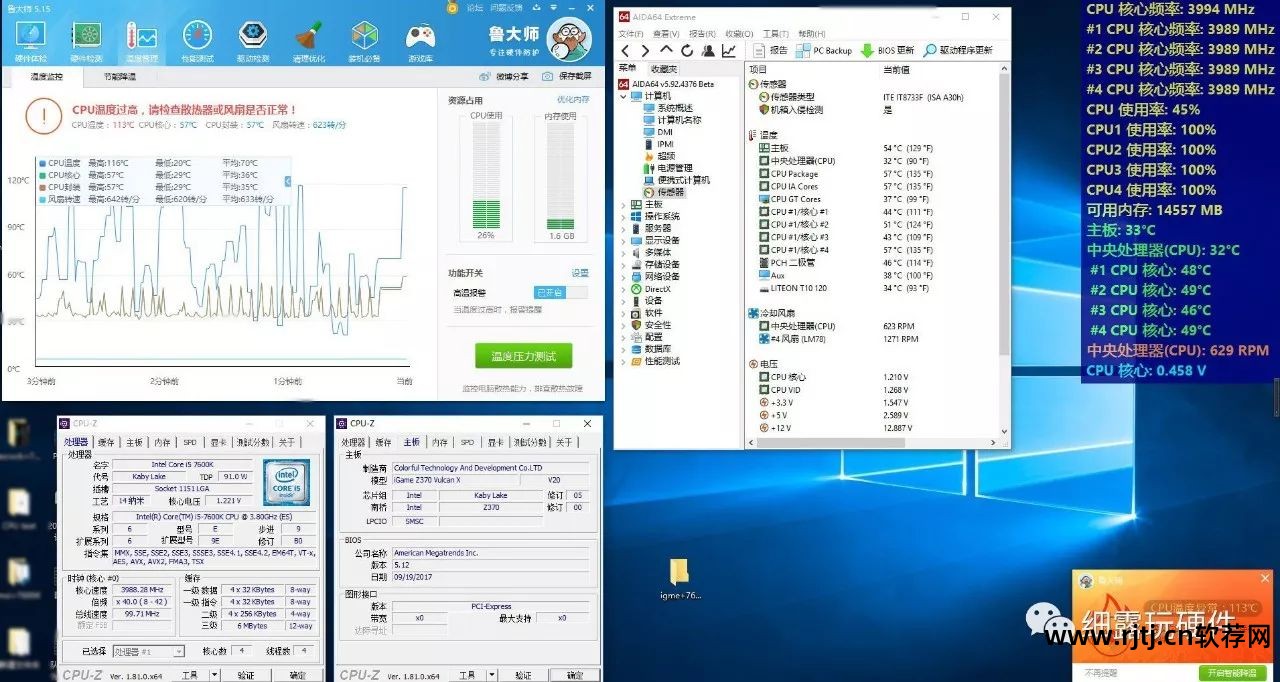

微星Z370刷自制Bios后鲁大师体温检测可能出错

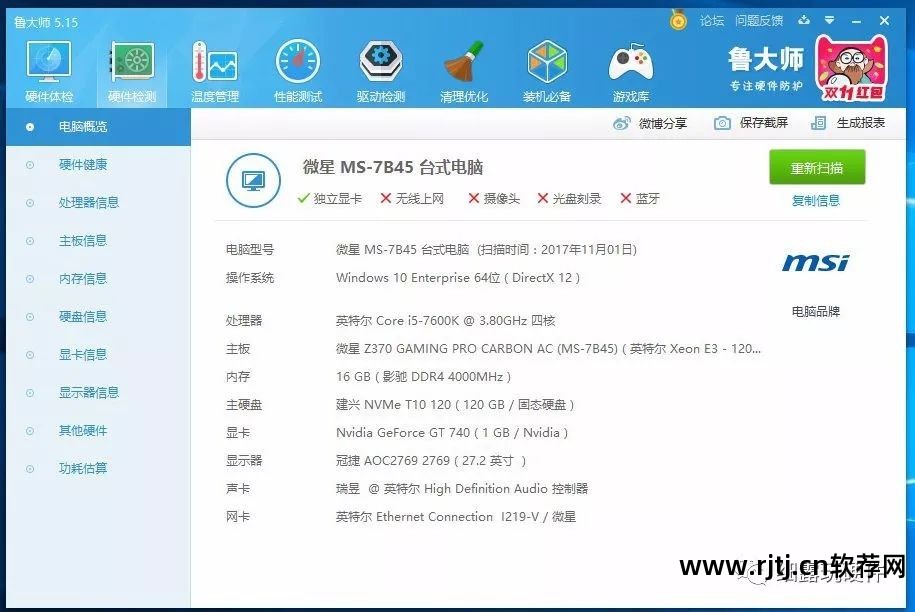

但鲁大师检测硬件信息依然正常。
CPU跑分正常
CPU核心显示功能正常
Cinebench跑分正常
支持NVMeSSD正常
视频、音频功能正常
华硕
鲁大师检测硬件信息正常

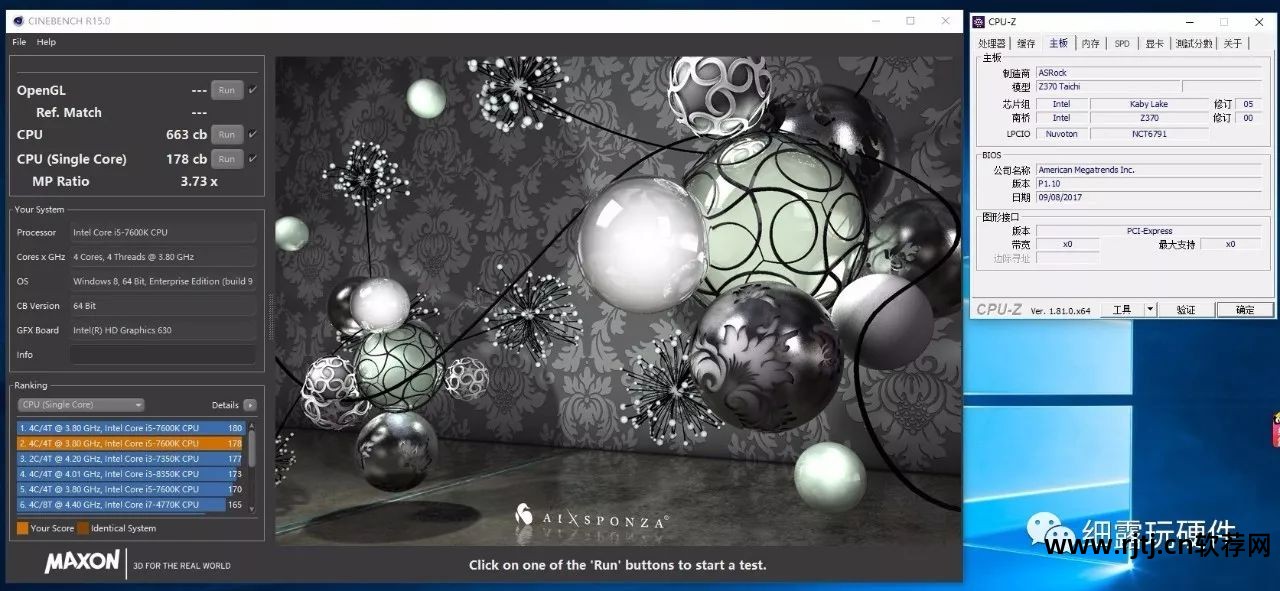

Cinebench跑分正常
支持NVMeSSD正常
CPU核心显示功能正常
Video and audio functions are normal
The last update is a set of ASUS Z370370GamingGaming7 open-core screenshots, the bios is 4.8G, the current into the system is insufficient, too lazy to adjust, directly reduce the frequency to 4.66, test pass, the XMP part is 3200, and the excess part is not supported.
华硕
The only one that can open the core after brushing
So much for now. Welcome to follow us [Xiluwan Hardware], you can find us at station B and WeChat official account.
