最近AMD7000系列处理器的价格略有下降，而我还想装一台ITX机器，所以我也找到了合适的机会。
这款3A平台ITX装机方案来自ROGSTRIXX670E-I显卡搭配Ryzen R57600X处理器、XFX 6650XT主板+分形技术TorrentNano机箱。 像往常一样，制作纯红色3A解决方案非常困难，主要是因为A卡和N卡不同，有多彩的红色类别。
整体颜色采用了白色和橙色的风格，冬天穿会更加舒服。
配置表：
CPU：AMDR57600X
显卡：华擎 ROGSTRIXX670E-I
主板：讯景RX6650XT8GB海外版
显存：闪迪FURYDDR56000Renegade叛逆16Gx2
固态硬盘：WD_BLACKSN850850X1T+WDBLUESN5701T
机箱：分形技术TorrentNanoRGB Red
电源：振华LEADEXVP850850W白金全模组
散热：利民PA120WHITEARRGB+TL-B12W-S
钥匙：keychronQ1 黄色
机器/硬件展示及安装
该解决方案采用水冷却。 我个人更喜欢ITX水冷方案。 分体式TorrentNanoRGB本身也是水冷机箱。 即使可以拆掉正面18cm巨大的进风风扇，使用内置的风冷支架来实现风冷。 计划。
但由于AMD7000系列处理器积热严重，水冷方案我们只选择了7600X这款6核12线程的处理器。 根据之前的实测，7600X的游戏性能与7700X、7900X相差并不大。 事实上，如果只是考虑游戏场景，7700X其实是更好的选择。

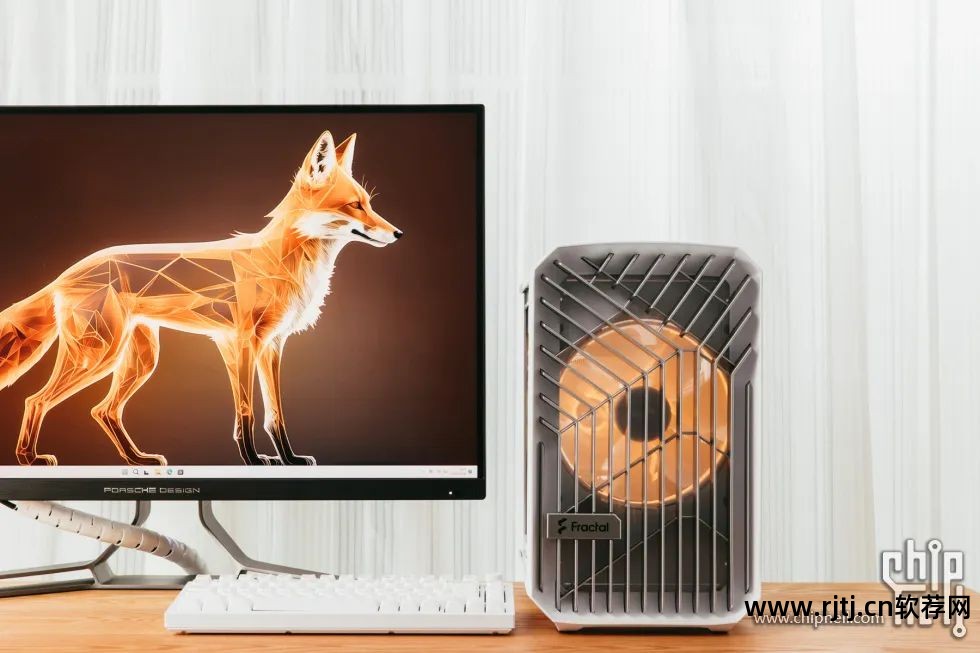

TorrentNano巨大的18cm进气风扇对于整体散热有很大帮助，点亮后的白色光效还是很有观赏性的。
由于支持ATX电源，可以无拘无束地使用大功率电源。 不管是4090还是7900XTX，只要是公版主板能放进去就完全没有问题。
如今，安装高性能ITX越来越困难。 主板的体积越来越大，两个处理器的发热量也上去了。 坚持ITX可能是出于兴趣。
配件展示

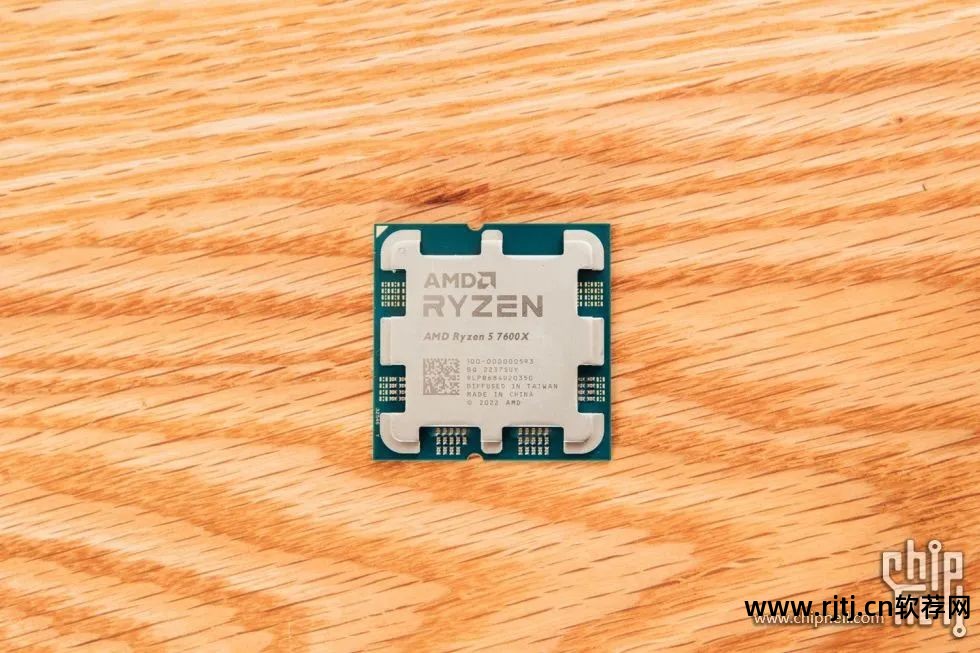

Ryzen R57600X，6核12线程，内存4.7Ghz，加速频率5.3Ghz，32MB L5缓存，105WTDP。
我也是从一个小海参那里得到这个处理器的。 近期，AMD新款Ryzen处理器的价格仍在暴跌。 相比刚推出时的高昂价格，现在的价格可以说是非常实惠了，这对于这些初次使用的用户来说是一种痛苦。 。

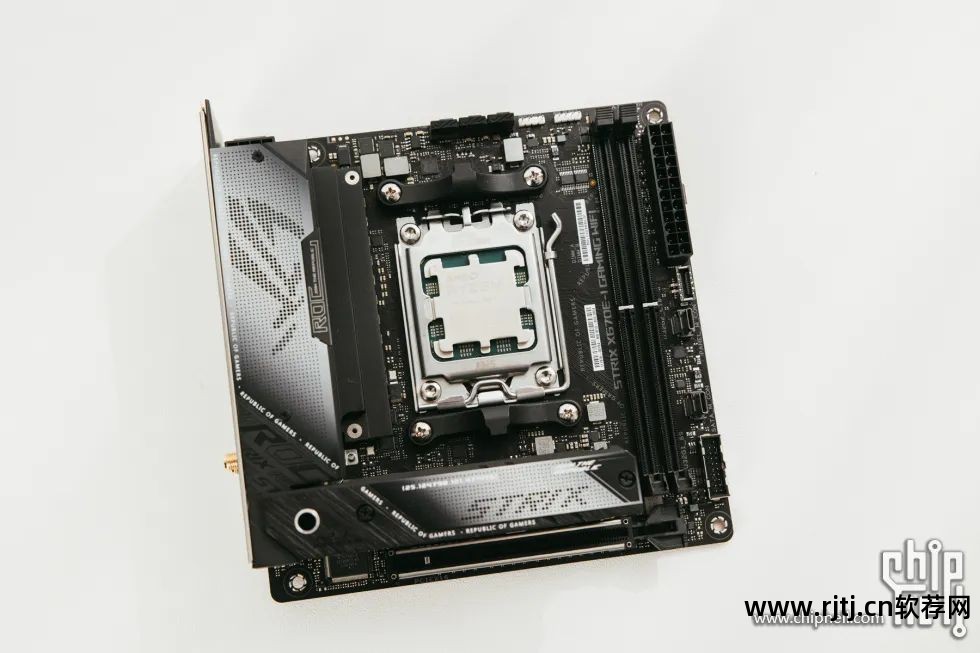

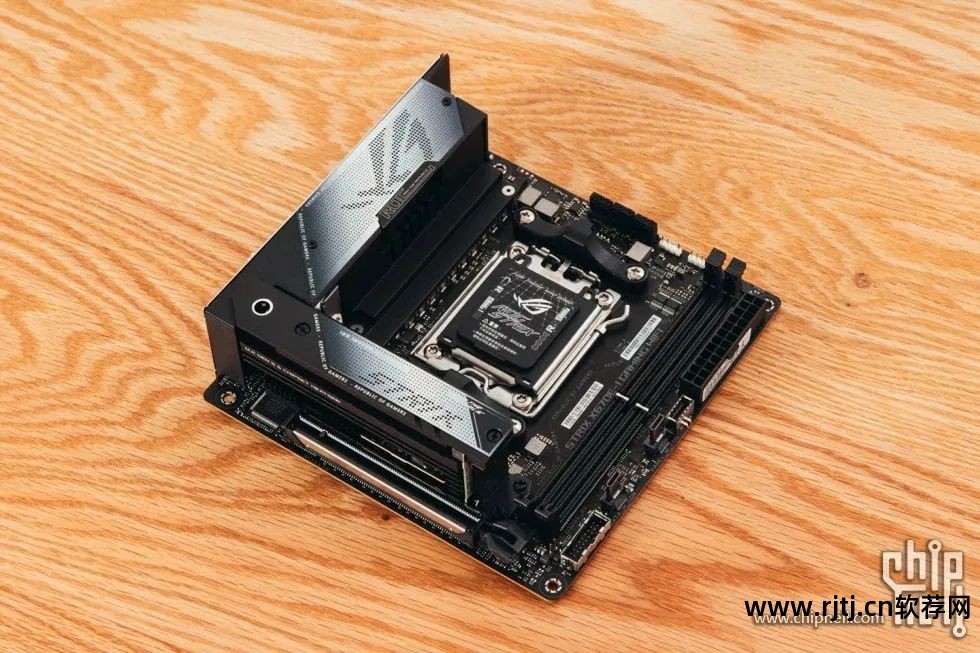

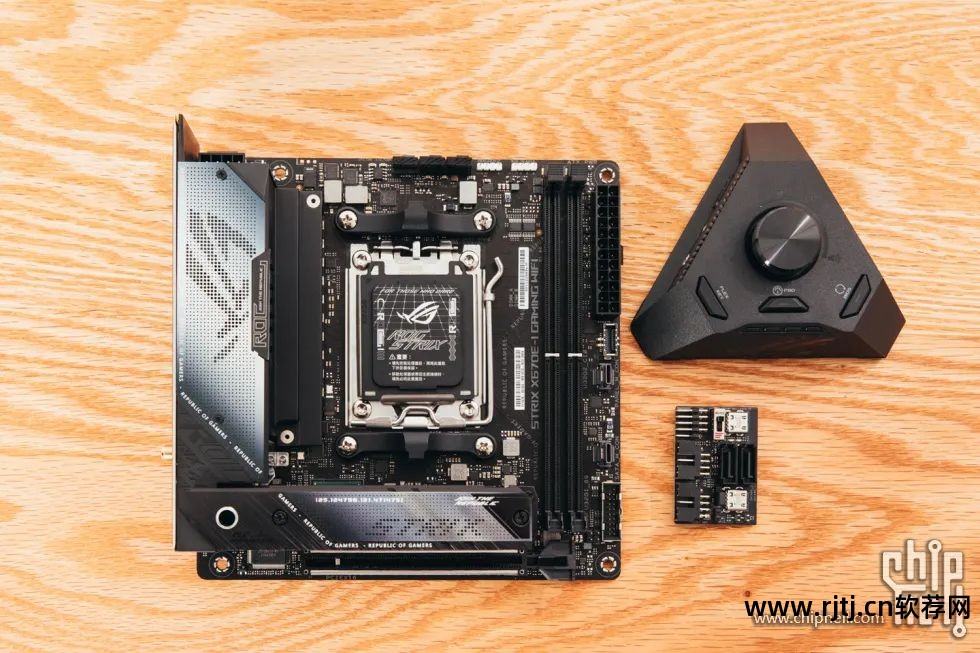

显卡来自华擎ROG STRIXX670E-I显卡，这是目前唯一的旗舰级ITX尺寸显卡。
整张显卡做工精致，ROG元素随处可见，而且AMD的新平台也将可拆卸的磁头背板变成了不可拆卸。

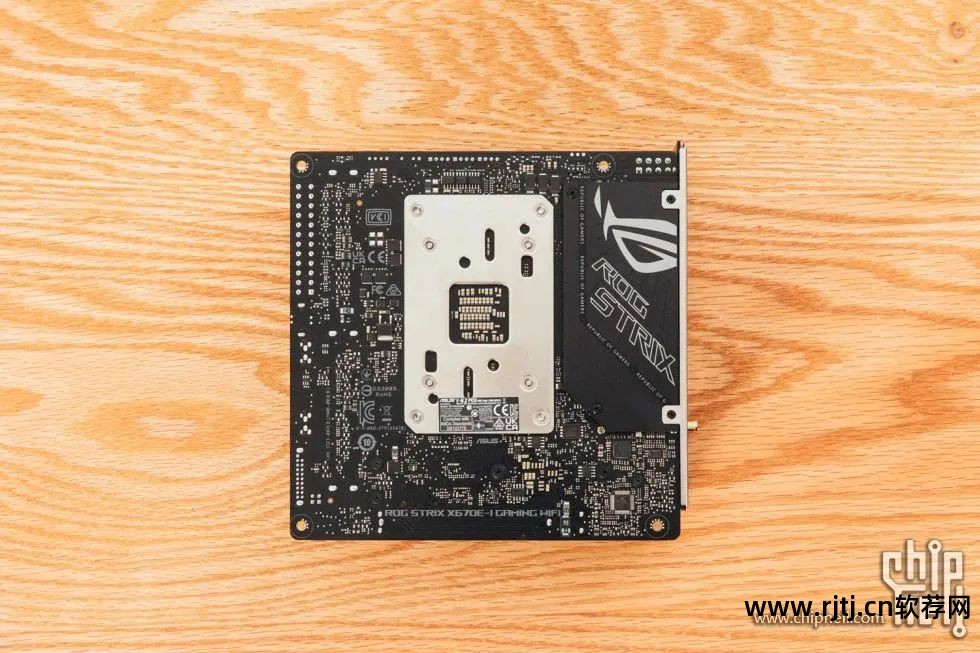

X670E的芯片组设计使得ITX版本的设计变得更加困难。 不过技嘉这样的大厂并没有放弃ITX版本。 X670E-I 就是他们的答案。 这款显卡的设计相当有趣，就像Z690/790i一样。 FPS-II扩展卡用于提高图形性能，音频插孔直接独立于内置模块。
蜗牛壳用作道场，面积为17x17cm。 你可以看到垂直的堆栈结构。 两侧是电源模块和IO插座区域。 下面堆叠了两层M-2固态硬盘插槽。 水平空间用于扩展存储位置。 设计比较巧妙。
至于下压散热器是否可以使用，我也用利民的X67测试过，没有问题，完美兼容。
更新后的AM5插孔和LGA压扣可以告别之前Ryzen系列处理器被连根拔起的场景。

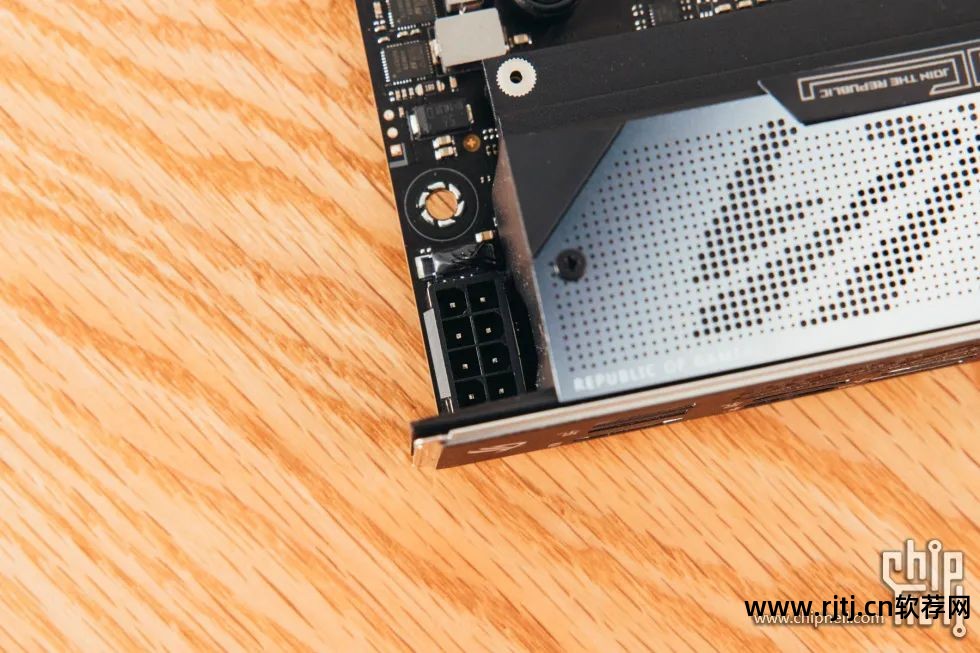

供电方面，10+2供电模块采用电解电容，而非高导聚合物电容。 电源插座为ProCoolII高硬度单8针插座。

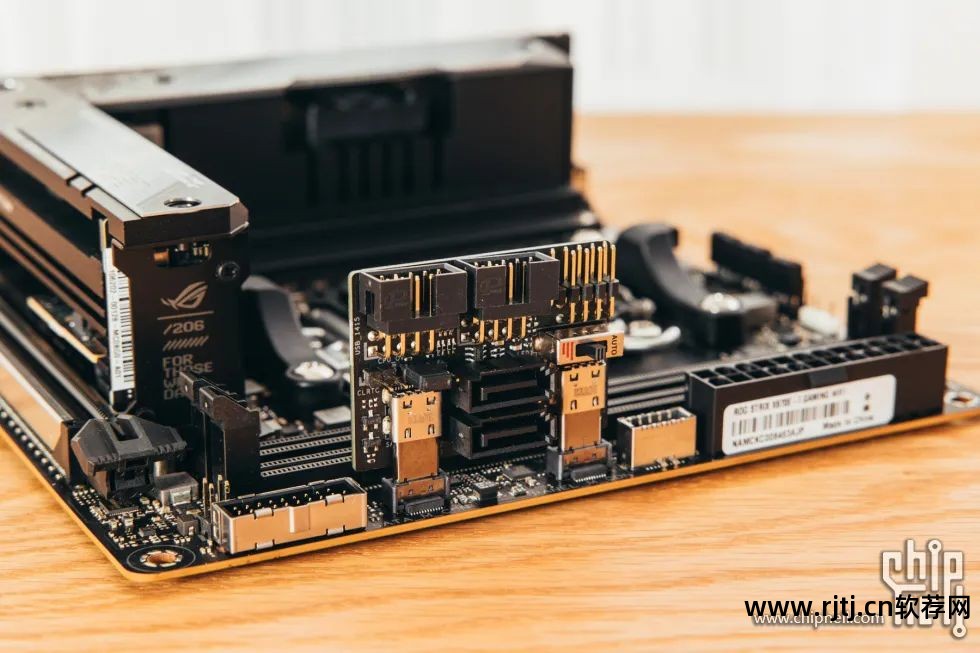

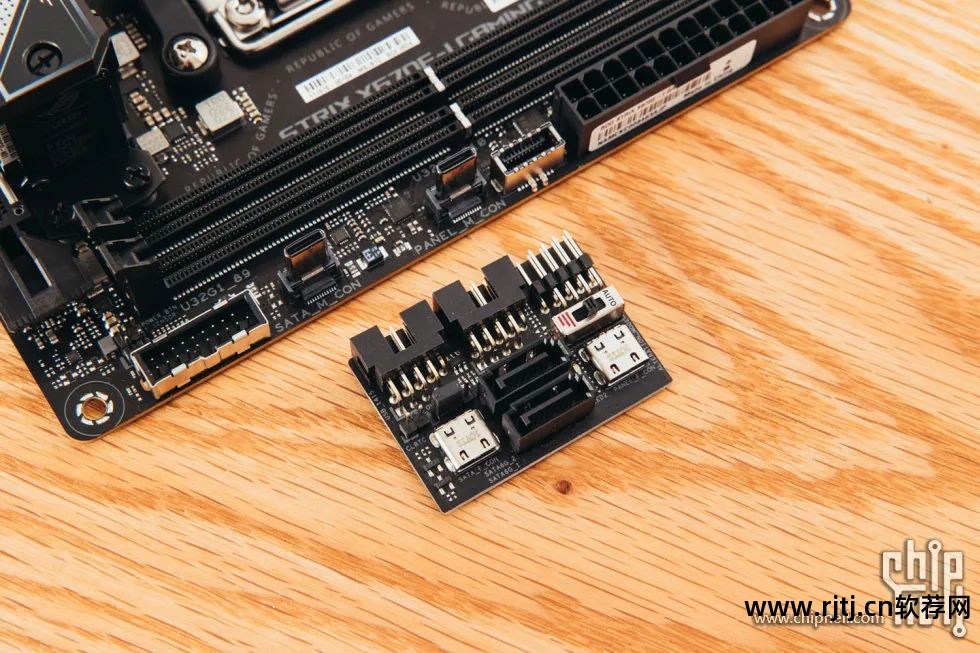

FPS-II扩展卡使用两个USB-C直接连接显卡。 FPS-II扩展卡主要集成了双SATA插槽、前面板跳线针、双USB2.0插槽、CPU开核尾纤和PCI-E开关，还具有一个短路针，以消除CMOS跳线。 扩展卡的设计与Z690i和790i相同，但不知道是否可以通用。

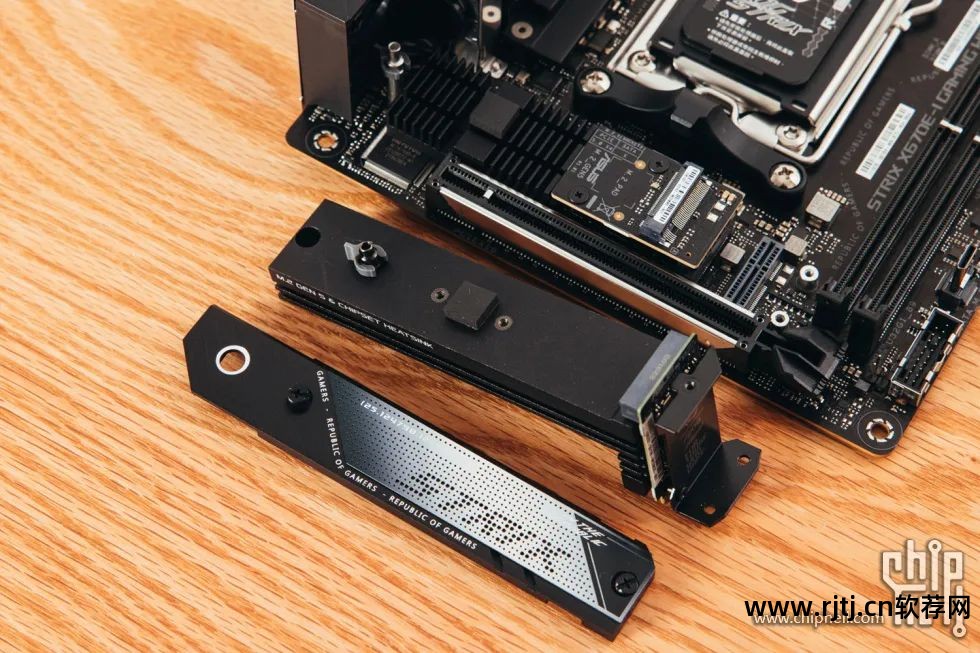

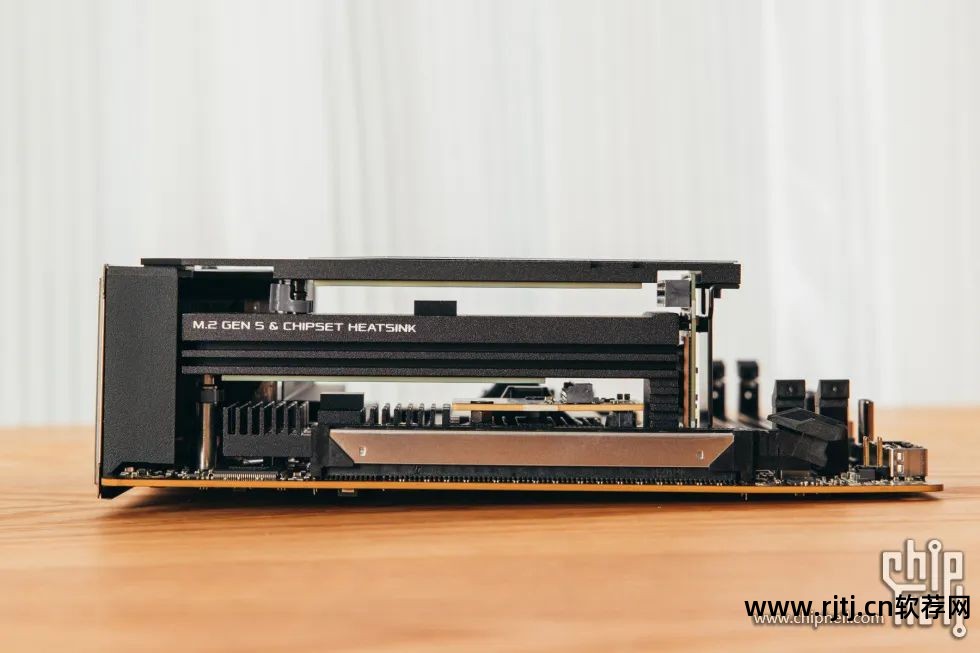

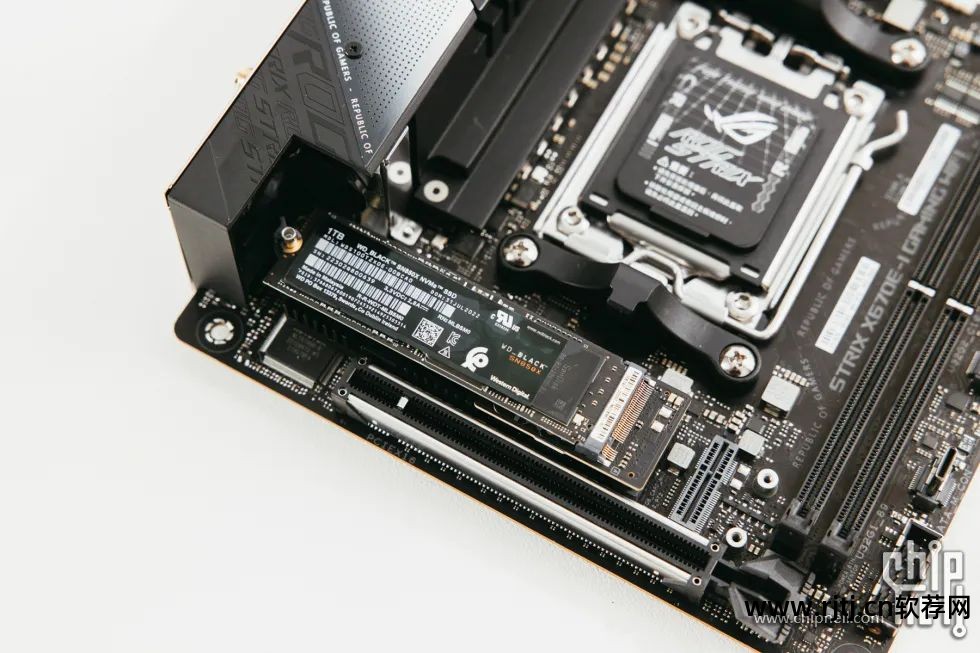

双 PCI-E5.0M2 插孔垂直堆叠。 其中一颗 PCH 芯片位于与显卡垂直连接的 PCB 上。 这也是一个非常巧妙的设计。 另一个 PCH 芯片位于第二个 M2 插孔的顶部。

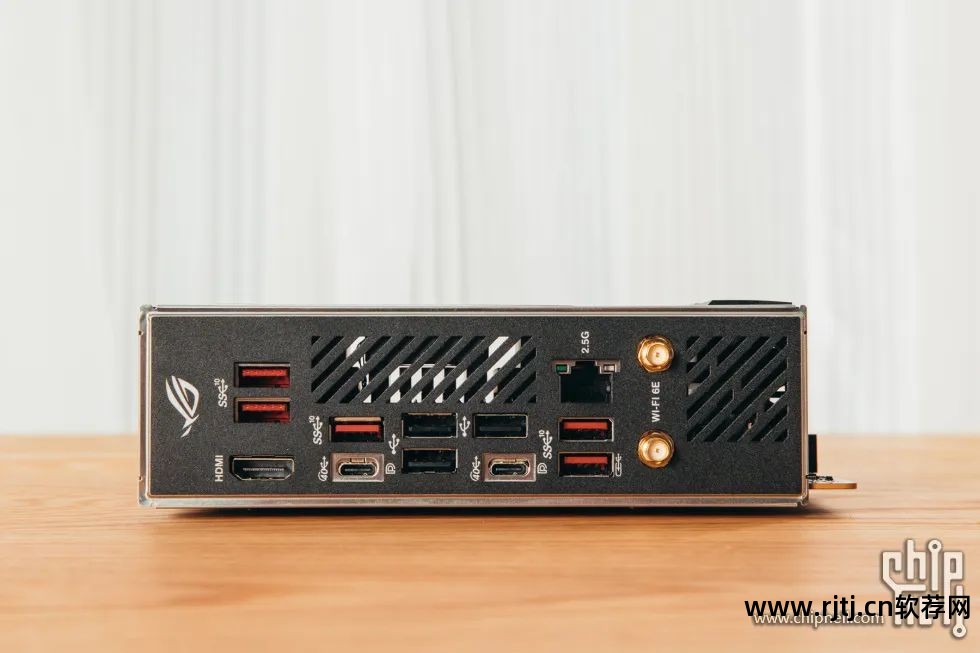

头部IO区域提供8个USB-A插座、双USB-C插座、HDMI、无线插座和2.5G网线插座。 音频插座位于单独的 STRIXHIVE 上。
双USB-C插座均为USB4尺寸，传输速度为40Gbps，与Thunderbolt 4相同。
透过背面的散热格栅，可以看到内部配备的两个小型主动散热吊扇，都是为供电而设计的。

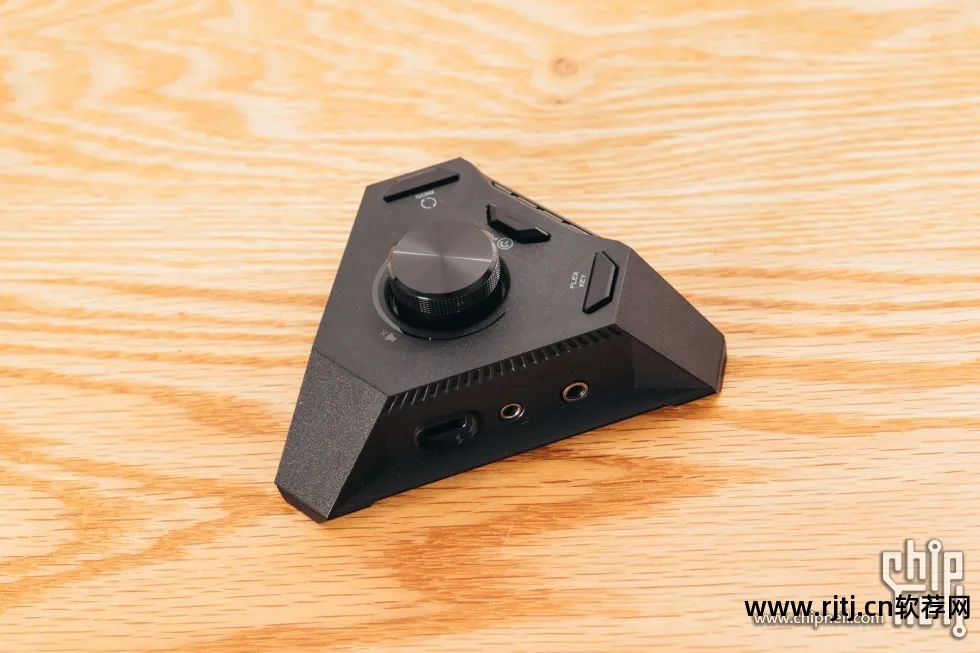

STRIXHIVE 模块通过 USB 线连接到显卡。 除了音频插孔模块之外，显卡上的BEBUG灯也移植到了这里。 还直接提供了PBO按钮进行一键切换，显卡的BIOSFlashback按钮也集成了。

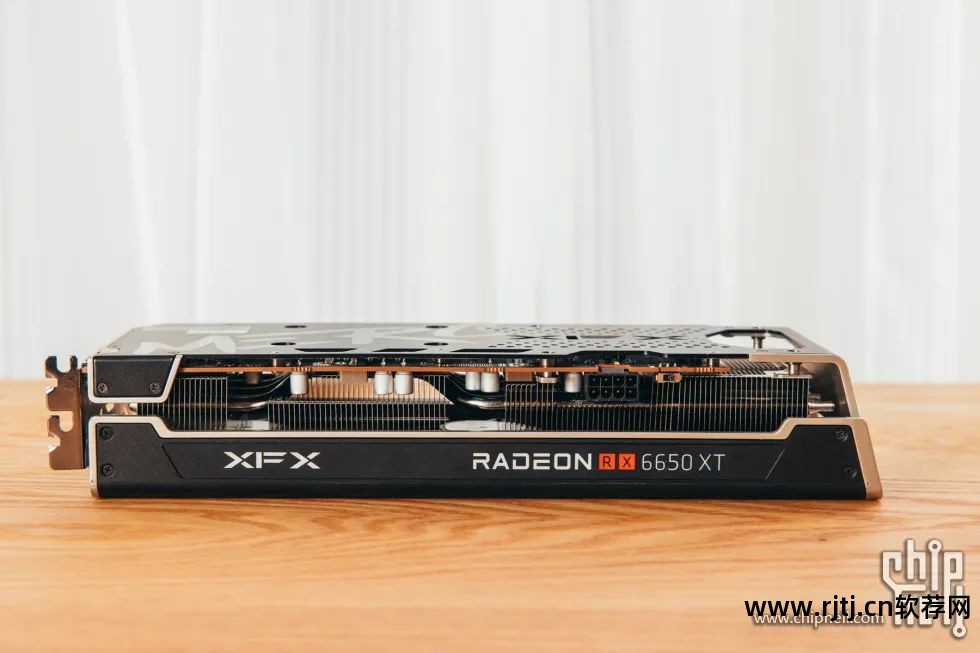

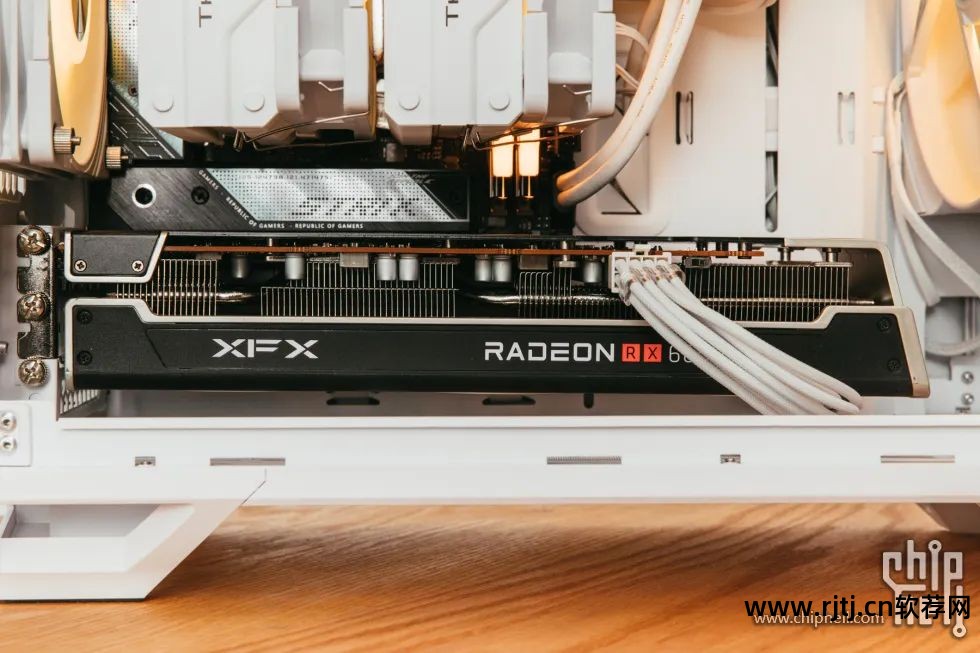

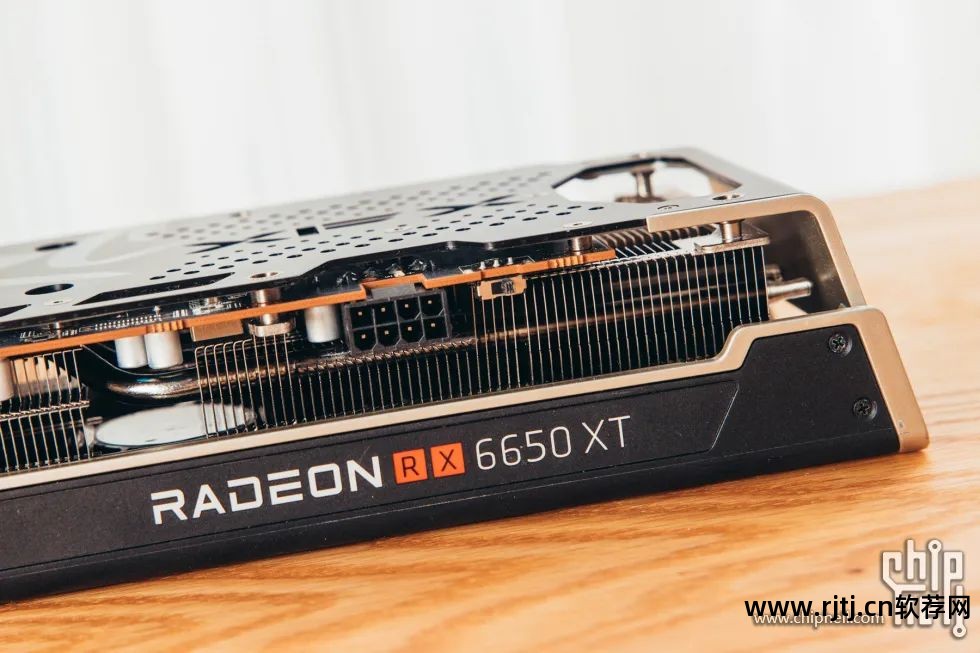

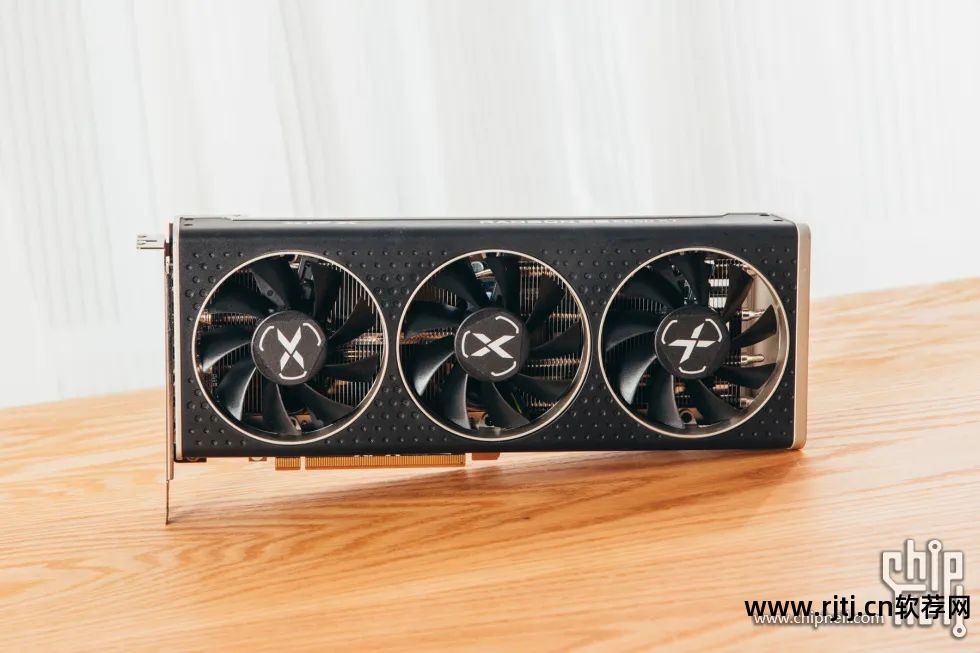

主板搭载的是XFX 6650XT海外版OC。 银黑配色以及散热吊扇周围的银环造型设计，依然充满XFX家族特色。
主板本身厚度仅为274mm，轻松兼容主流ITX机箱。 磨砂设计也适合喜欢磨砂主机结构的用户。
主板本身的长度只有2个插槽左右。 真不得不吐槽现在的主板，真是又大又重，根本不考虑ITX性能用户的需求。
这是一款主打1080P游戏场景的主板。 官方推荐的电源只有500W。 不过考虑到7000系列处理器的高帧率，建议从650W以上入手。

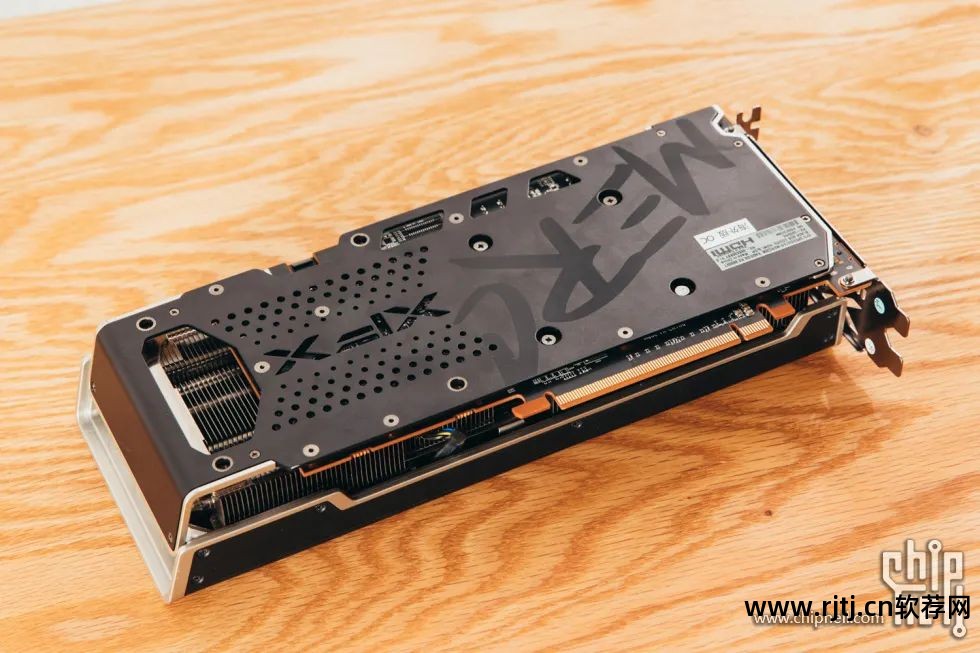

主板背面采用大面积镂空设计，辅助散热，背板采用一体化金属材质。
由于功率不高，所以只提供单8针供电设计。 侧面的标志支持照明。 8针供电设计的另一侧还提供了一键BIOS切换杆，可以根据需要进行选择。

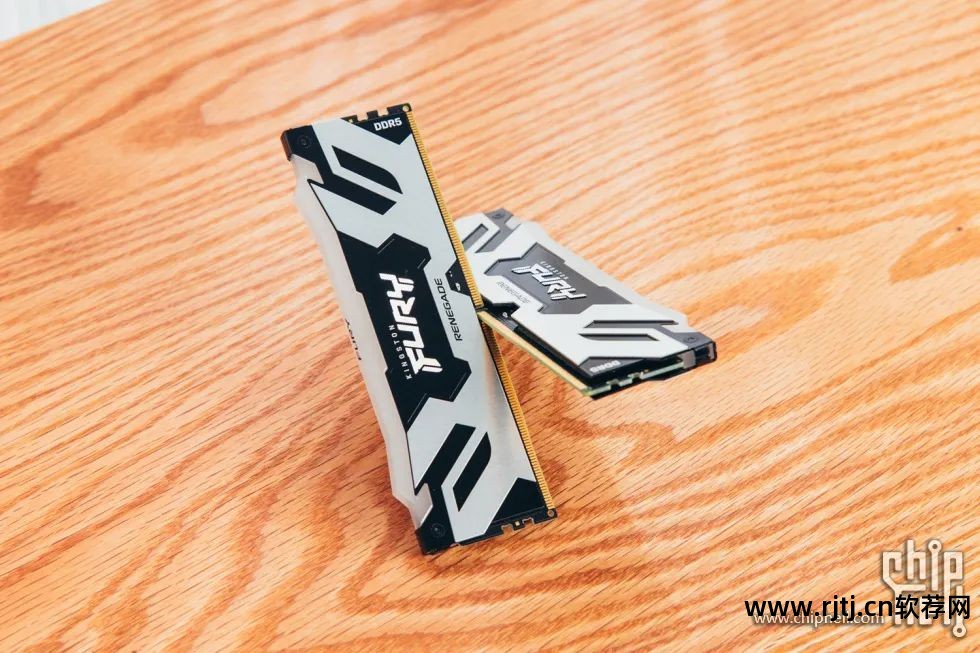

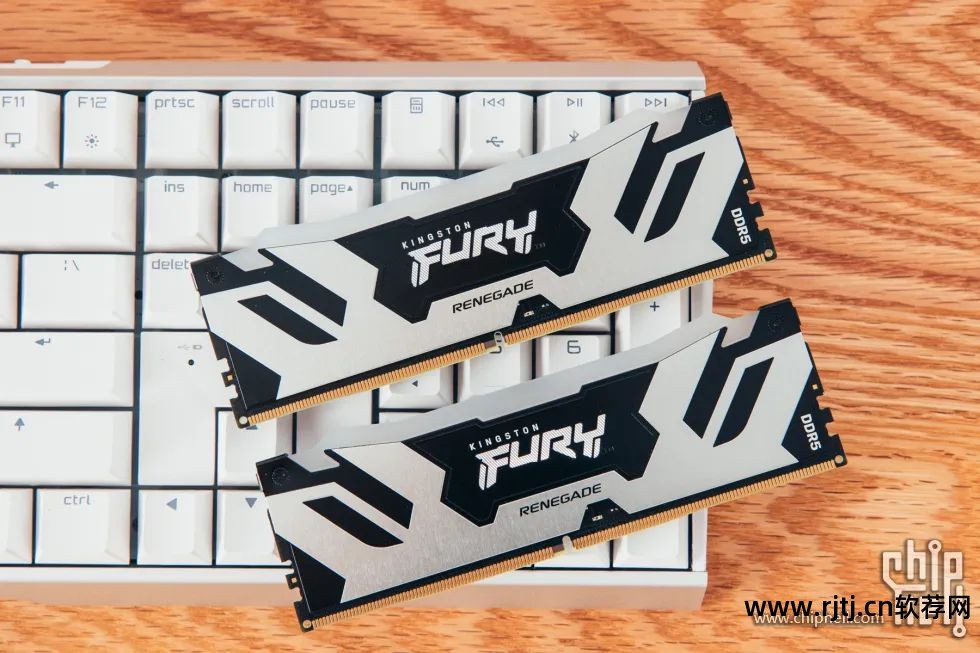

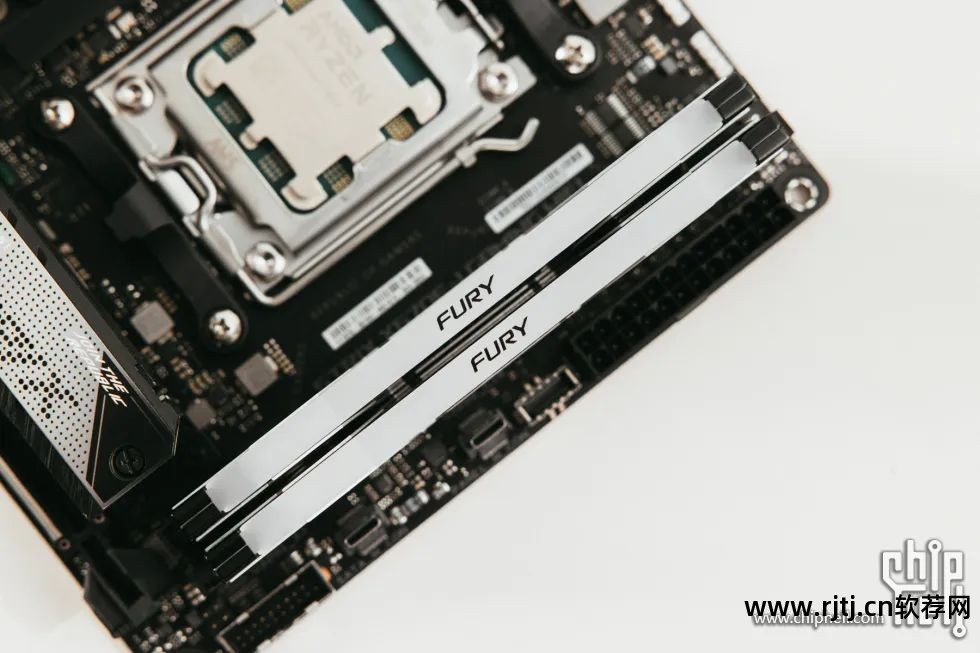

显存还是手头上的一套库存。 威刚的FURYDDR56000Renegade叛逆16GxGx2，CL32超低时序，搭配7600X也很合适。
大面积铝制散热片带来的银色也能很好地搭配红色系的设备。 灯条设置为静态颜色，与显卡同步没有太大问题。
不过目前AMD在显存方面的表现还是有些欠缺，只能期待后续的改进。

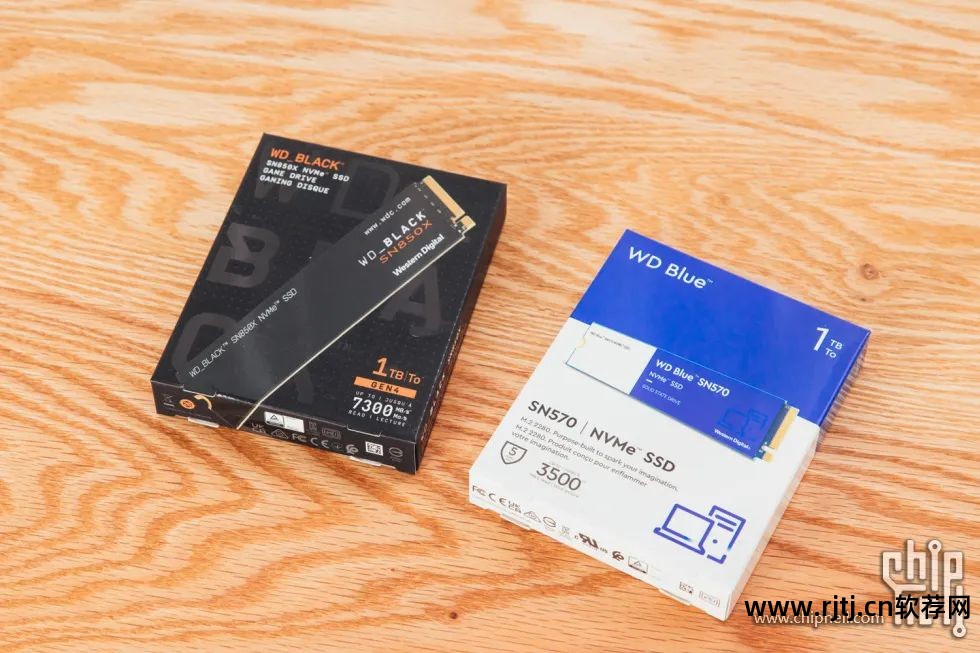

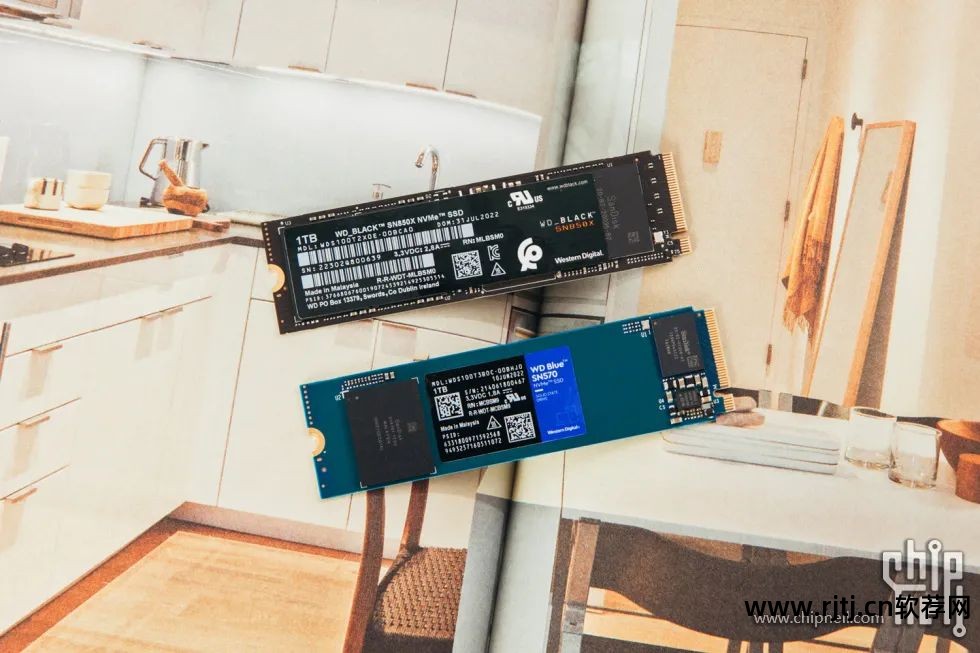

此次选用了两款固态单元，分别是东方数码的WD_BLACKSN850850X1T和WDBLUESN5701T。 后者是目前东数黑盘PCIe4.0旗舰型号，前者是西数的PCIe3.0旗舰型号，是最强的西数。

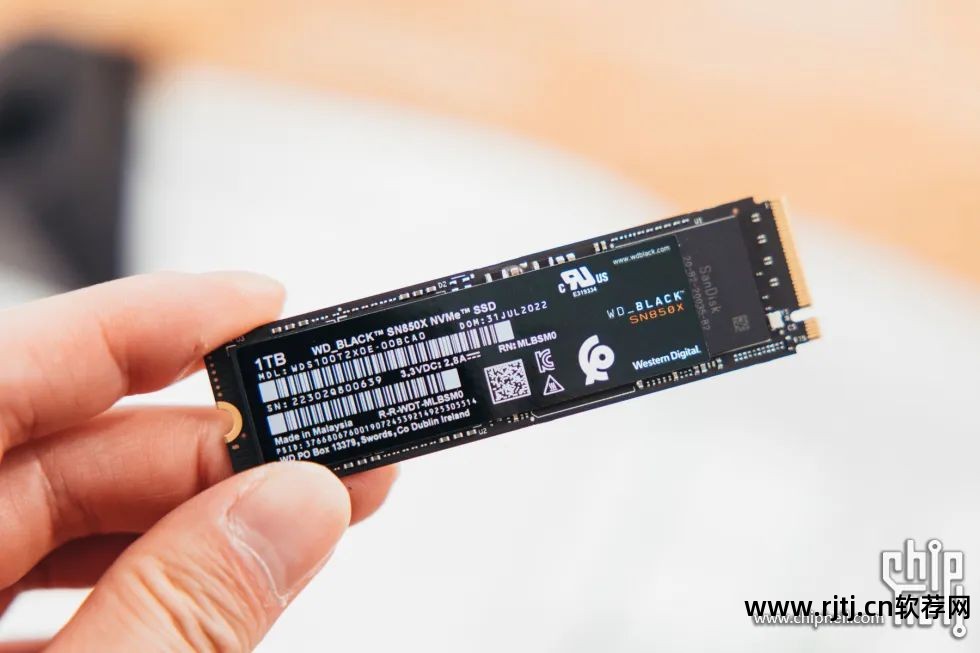

WD_BLACKSN850850X1T的顺序读取速率为7300MB/秒，顺序写入速率为6300MB/秒，处于黑盘顶级水平。 写入寿命为600TBW。

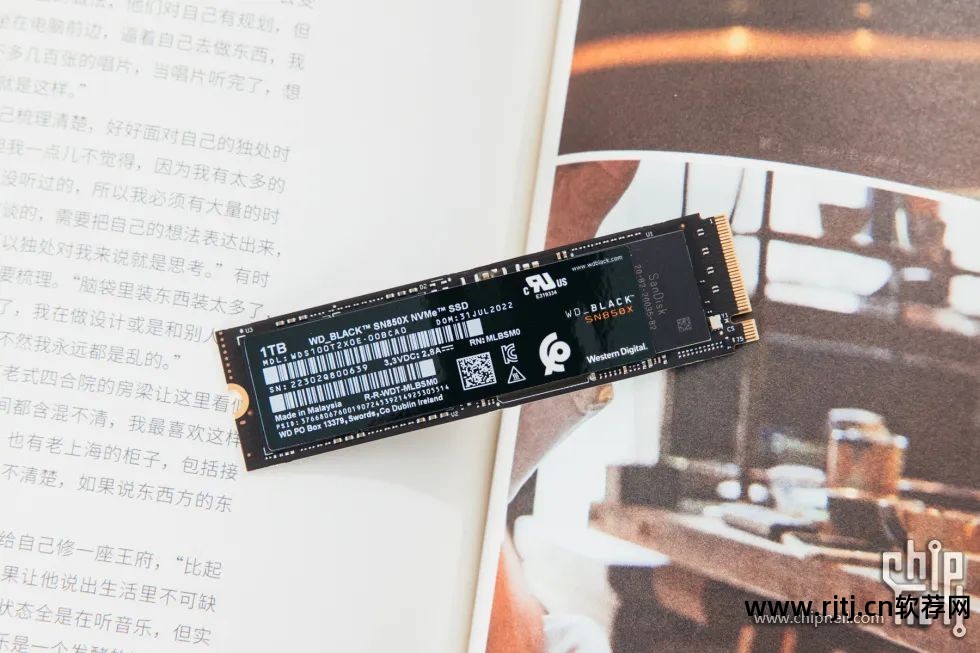

WD_BLACKSN850850X1T和2T版本采用单面芯片设计，可以很好地控制发热量，相比双面芯片产品也能带来更好的兼容性。
至于主控则来自东数本身，闪存颗粒为112层3DTLC闪存颗粒，缓存方案为1GB，内置DDR4DRAM。

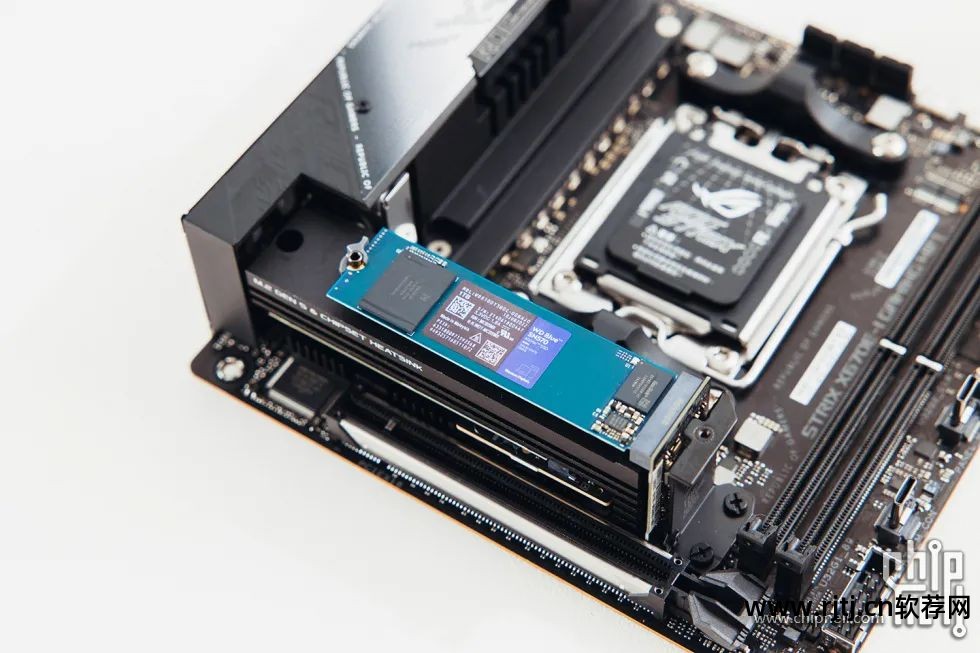

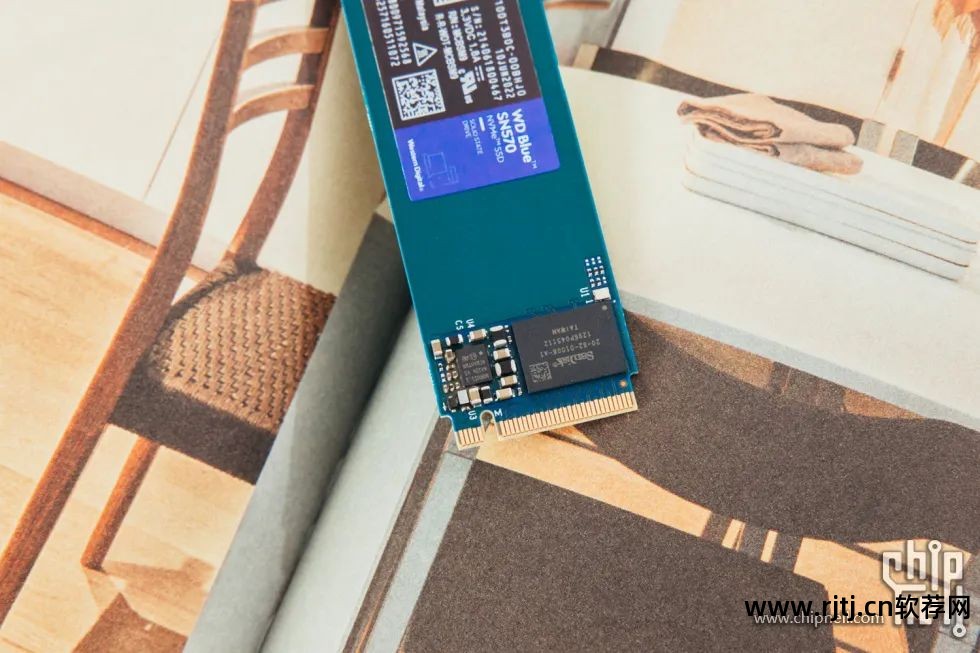

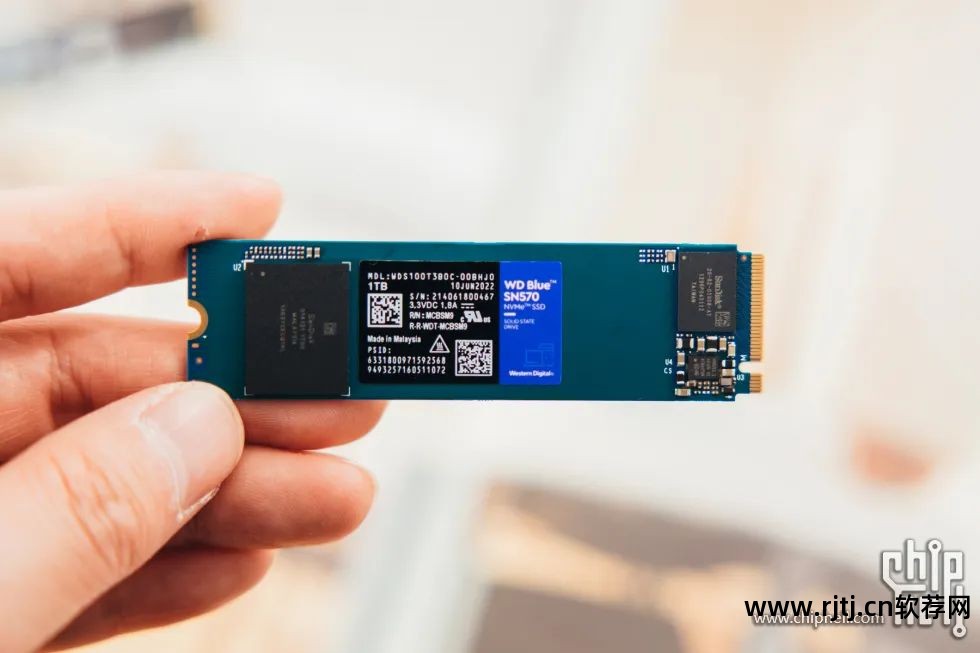

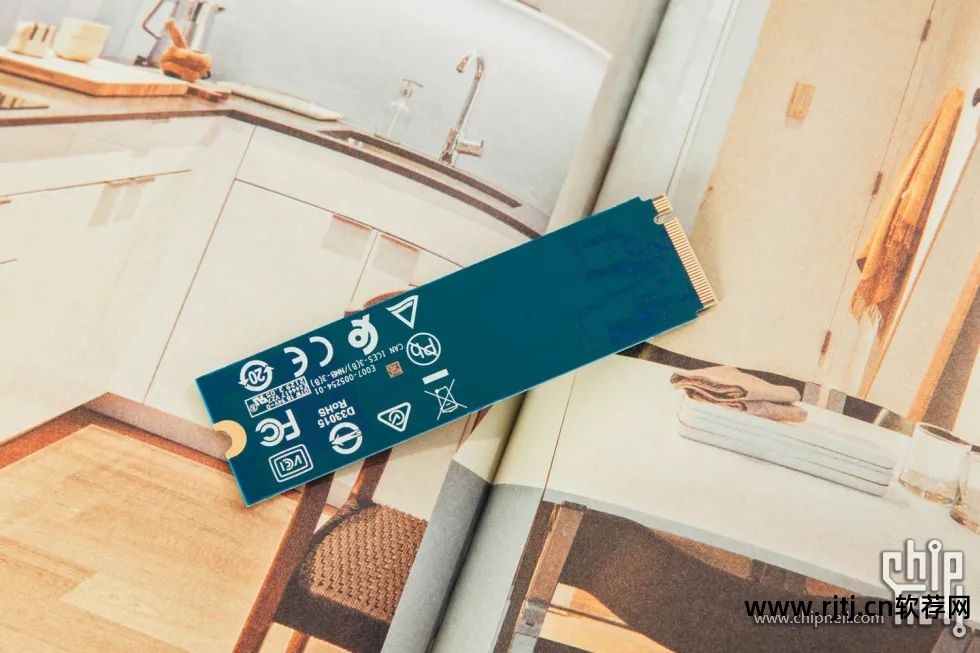

WDBLUESN5701T同样是单面芯片设计，是之前SN550的升级版本。 顺序读取速率为3500MB/s，顺序写入速率为3000MB/s。 也是PCIe3.0的顶级水平，写入寿命600TBW。
WDBLUESN5701T主控芯片来自浦科特，型号为“20-82-100480-A1，采用无缓存设计。闪存颗粒也来自浦科特，同样采用112层3D NAND闪存内存堆叠生产工艺同SN850850X。
SN850X和SN570均支持东数Dashboard控制管理软件，可以识别固态型号、设置机身温度、查看固态存储设备的工作状态。 它们可以根据您自己的需要进行安装和使用。

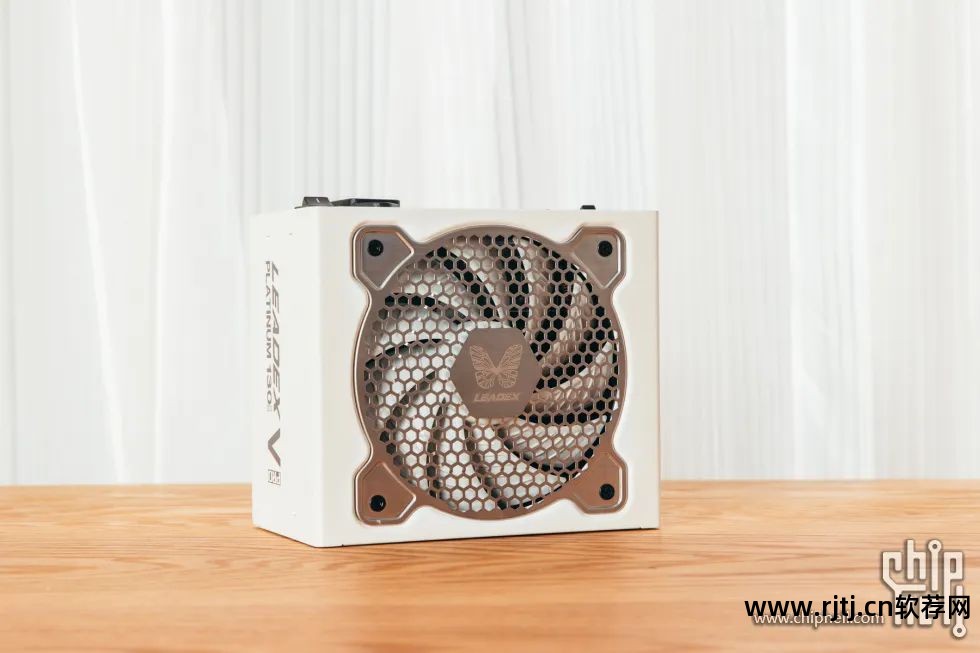

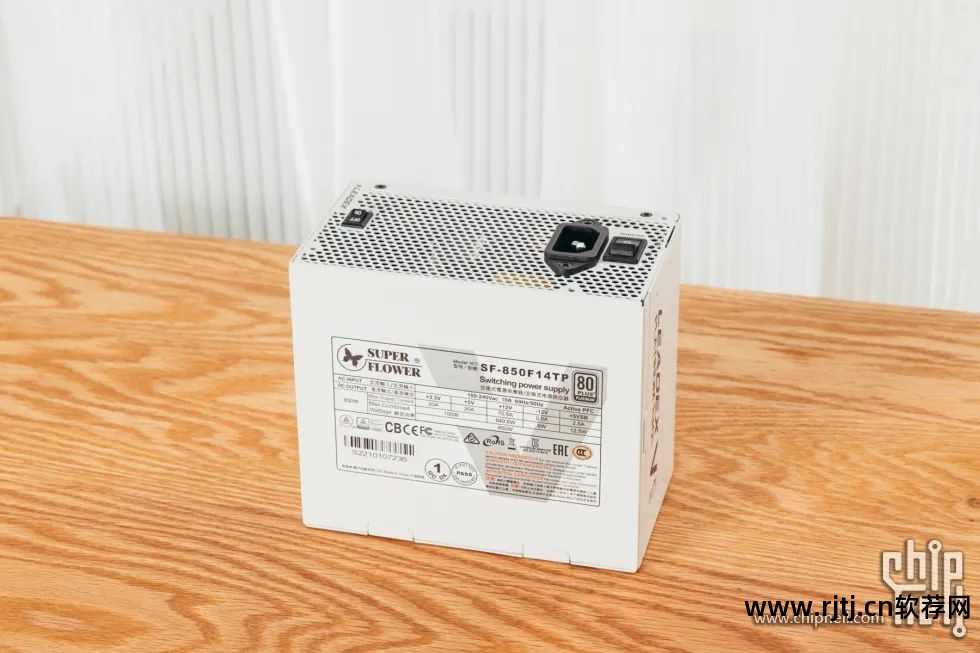

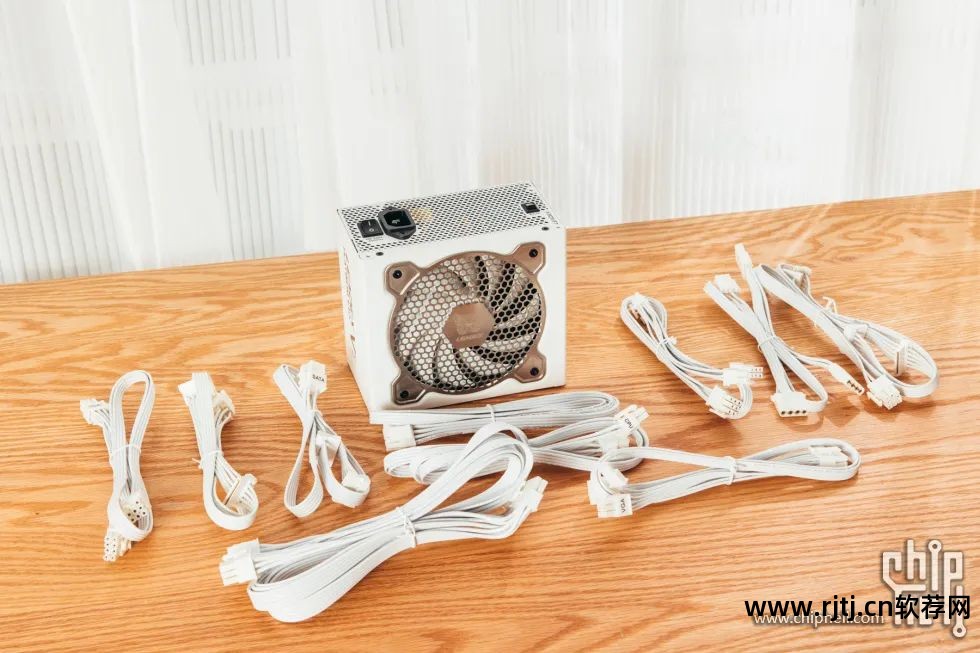

为了保证后续的冗余升级，本次电源设置为850W。 该产品来自振华新推出的LEADEXVP850850W白金全模组。
和之前的设计一样，它配备了一根红线，相对灵活且易于管理。
新系列主要采用短身设计，整体规格为130130XX150150150XX8686MM。 在保证供电的同时，将规格压缩至13cm，可以增加机箱内部的存储空间。

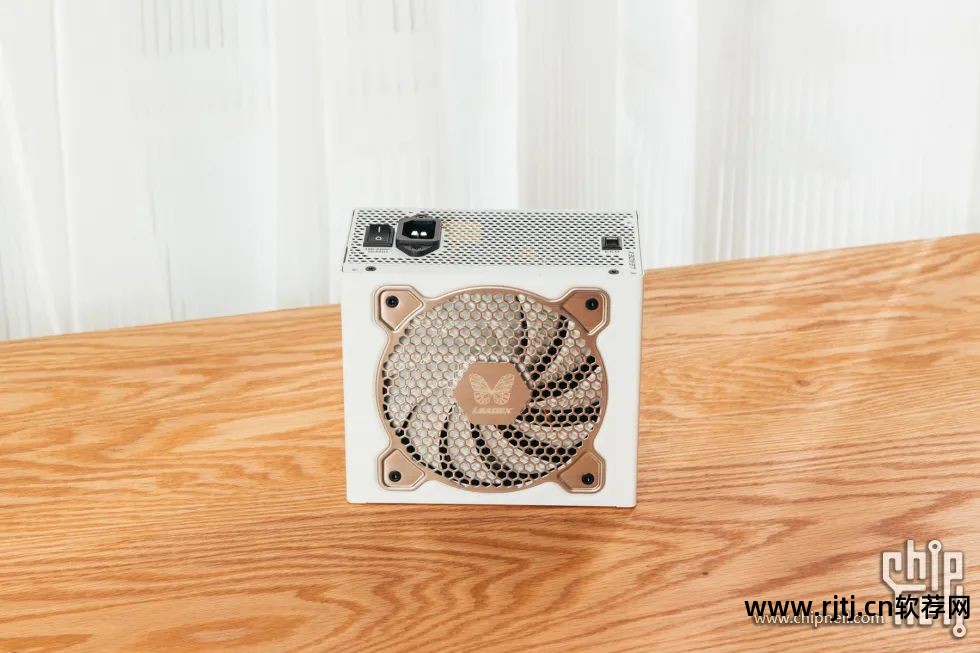

电源配有 120 毫米液压轴承吊扇，采用 11 杆设计。 开启节能模式后，当负载高于45%时，会手动停止旋转，有效降低噪音。
80PLUS白金级转换效率配合全日系高品质电容，可提高电源效率并保持运行过程的稳定性。 它还提供六年良心保修。

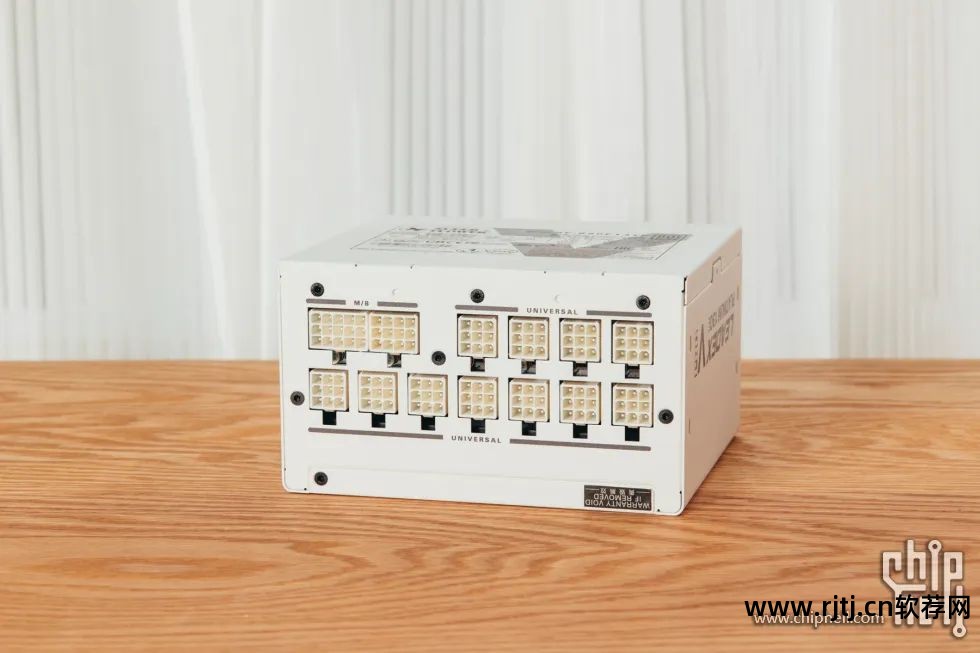

振华独有的全模块插座，不仅是显卡插座，连九方模块化插座都可以轻松安装，缩短安装时间，提高效率。
该电源还提供全面的保护，包括过流保护（OCP）、过压保护（OVP）、短路保护（SCP）、过功率保护（OPP）、欠压保护（UVP）和过温保护（OTP）。 ，双重过功率保护（DOPP）和空载运行保护（NLO），搭配大功率主板无忧使用。

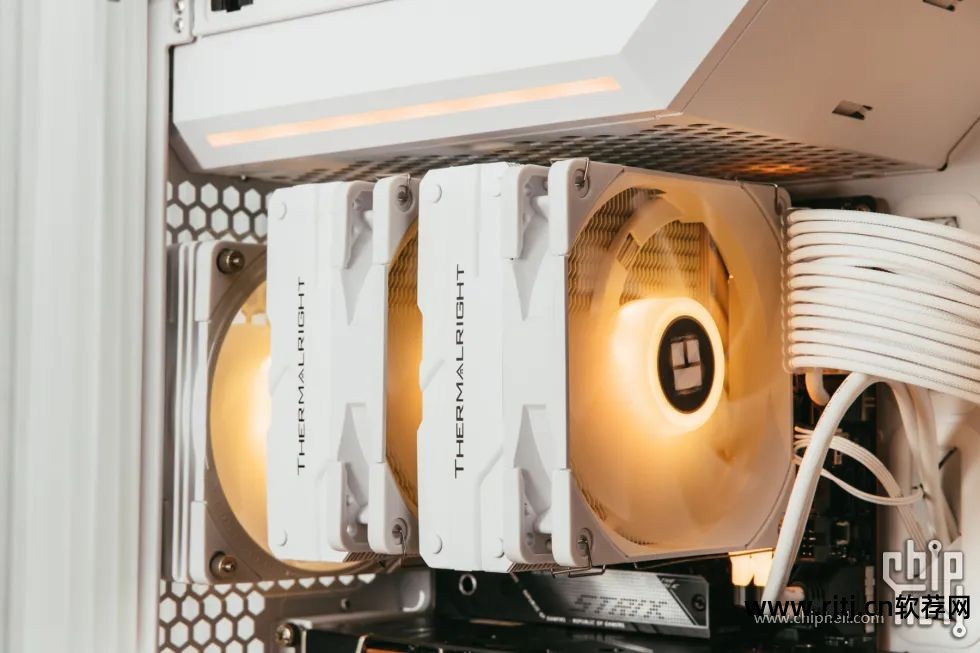

散热方面，这次是老同学了。 我个人比较喜欢PA120，不过这次选择了RGB版本。
7000系列处理器可以水冷吗？ 其实是可以的，不过还是建议只用于7700X以下的处理器。

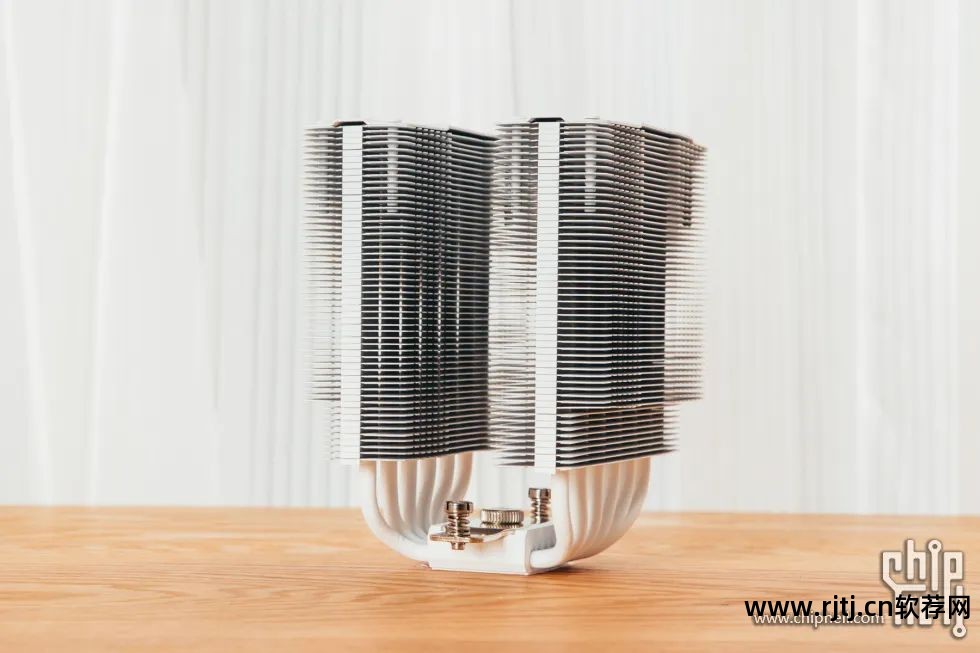

散热器高度157mm，6根6MM反重力热管，双塔结构。 其总共包含106片全铝翅片，有效散热面积为9600平方分米。 我对7600X在本次副本中的表现感到满意。

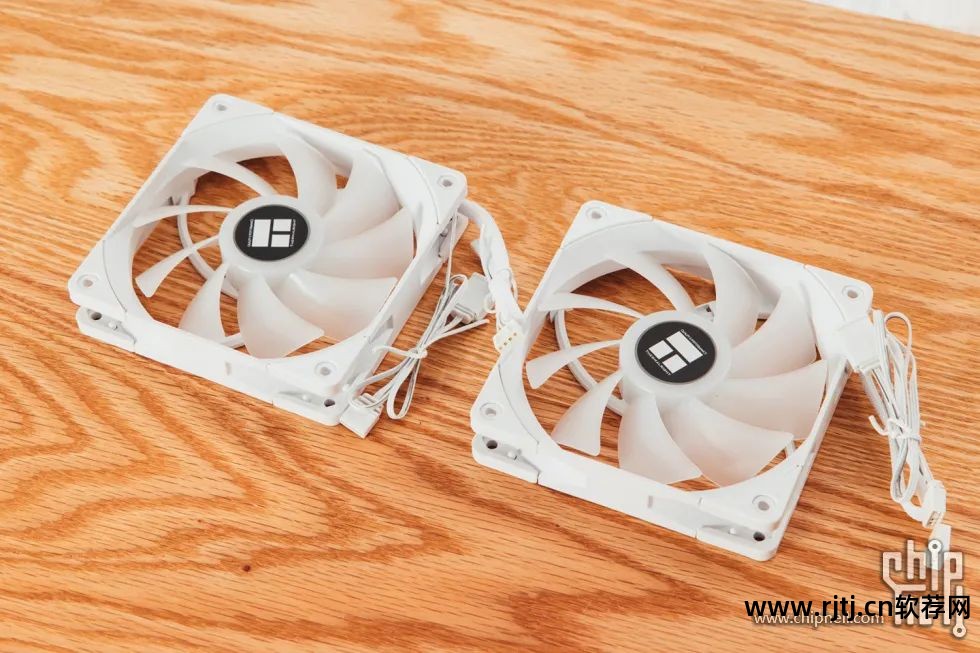

配套吊扇为TL-C12W-S，怠速1500RPM，全速运行时噪音低。 五年质保，完全无压力。

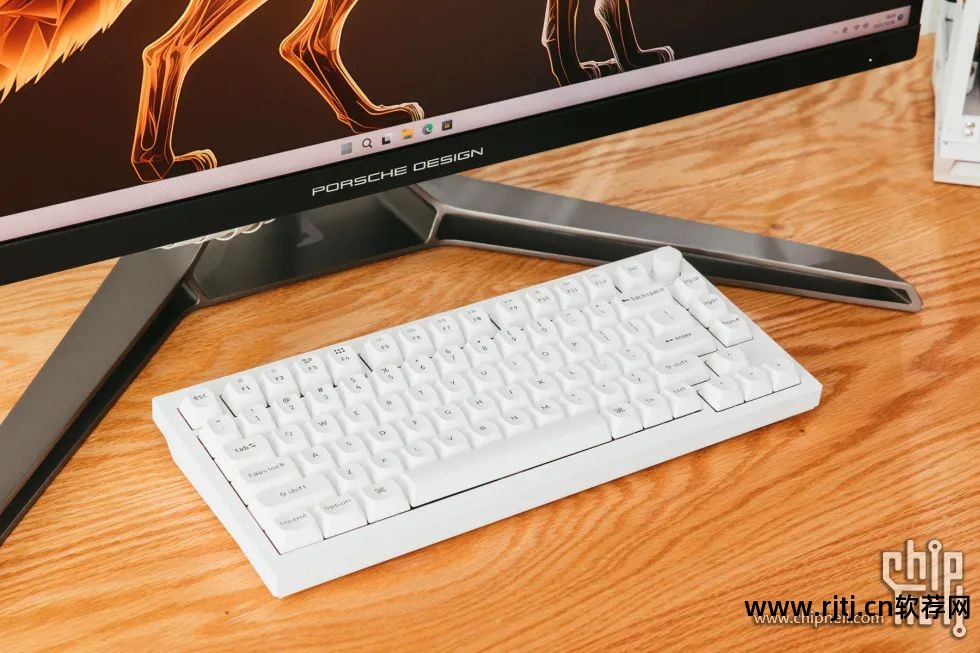

顺便说一句，我为这个安装做了一个简单的小桌子。 鼠标来自Keychron的Q1，颜色也是少见的蓝色。
作为一个红色控，我个人对周围的蓝色是没有抵抗力的。

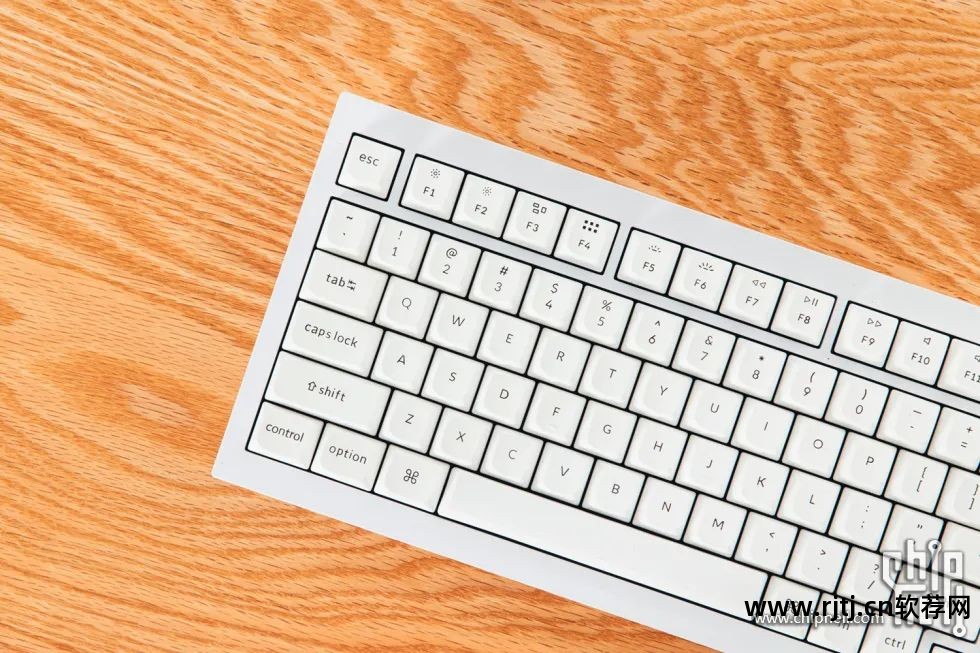

keychron品牌在美国非常受欢迎。 当我拿到Q1的时候我真的很惊讶。 它非常重，超过了我之前收藏的所有钥匙。
作为一款全铝合金外壳的按键，Q1的整体重量接近2kg，放在桌面上可以说稳如磐石。

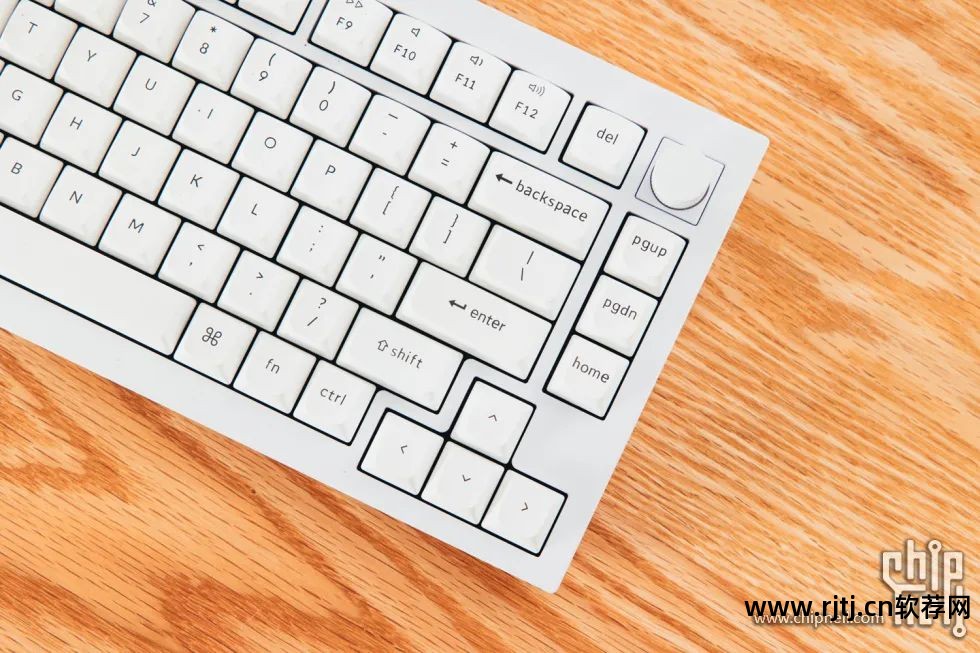

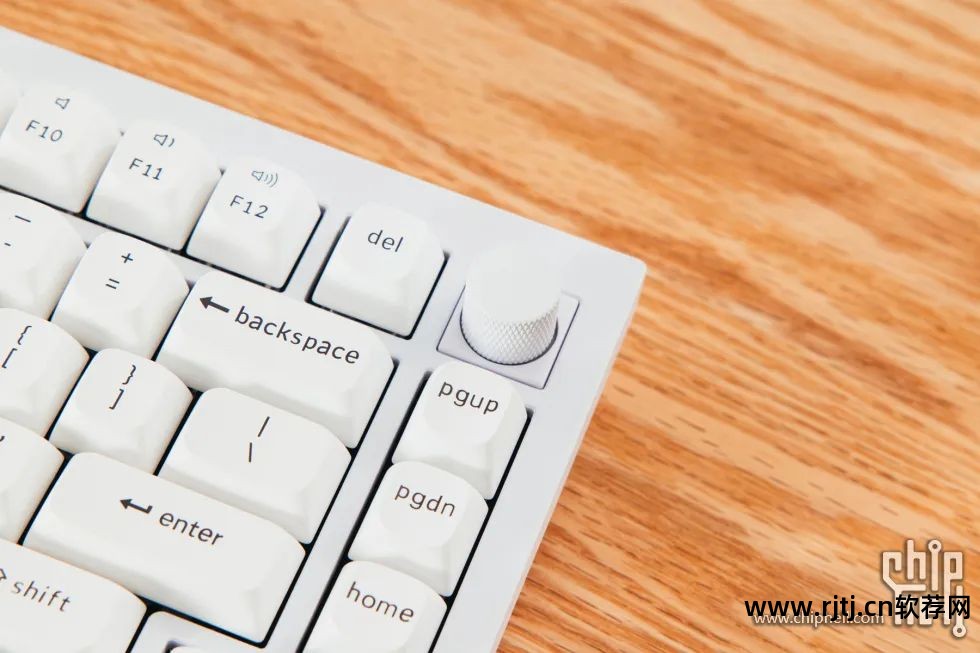

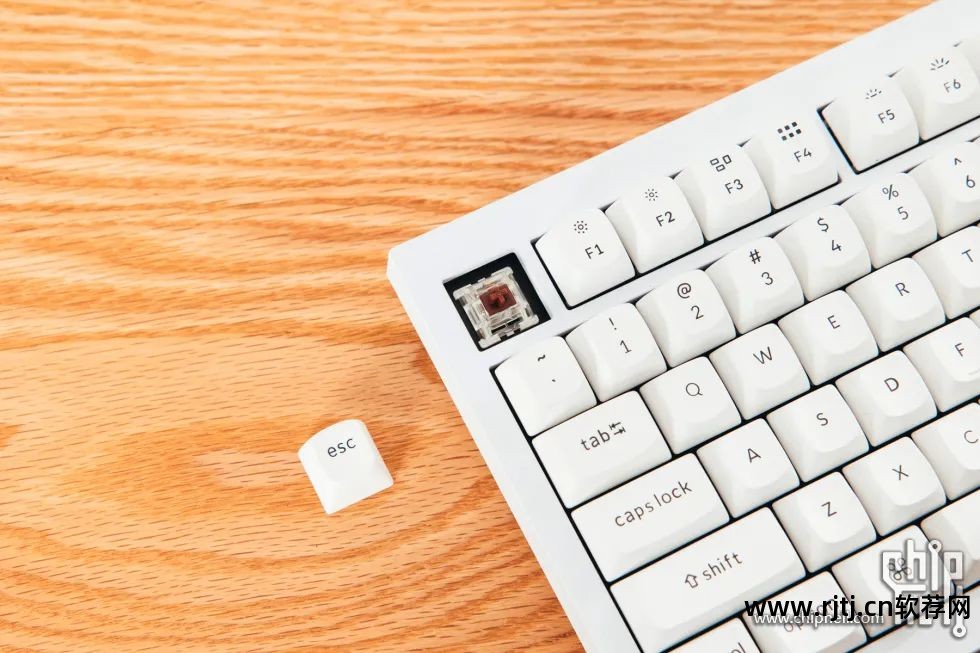

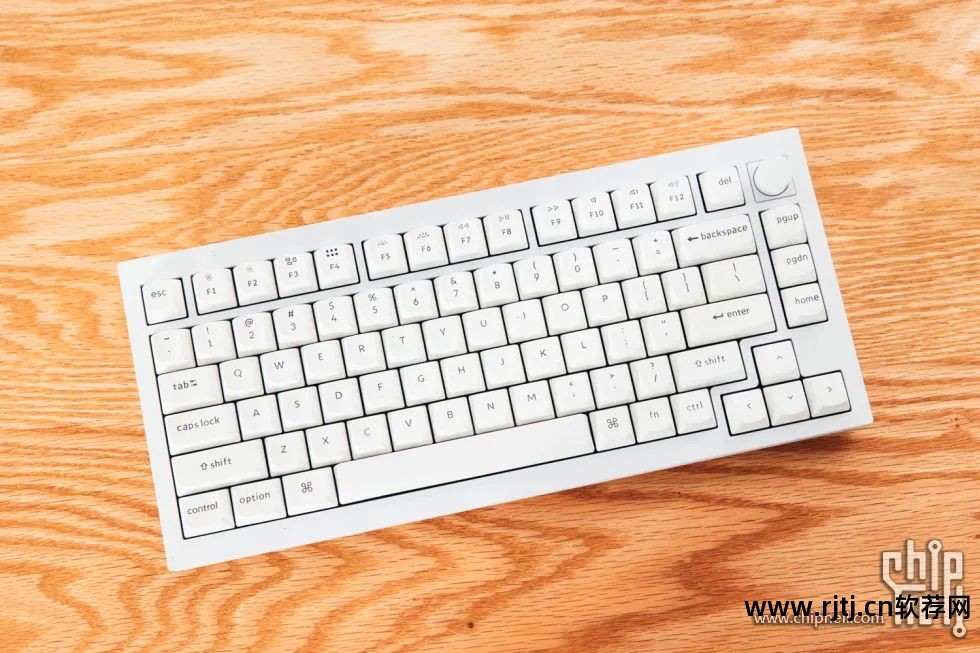

Keychron Q1采用75%的布局，有81个按钮，布局不紧凑。 右上角的方形旋钮可以调节音量和静音功能。 旋钮表面还提供菱形防滑凹槽，带来高品质手感。
大面积铝合金底盘，质感大大提升。 CNC一体雕刻技术结合阳极氧化和喷丸工艺可以说是我见过的质感最出色的按键。
事实上，嘉达龙GPro键帽也可以自己更换、定制。
优秀的铝制按键，支持MAC热键，可惜是有线版本。
最后，Keychron 支持 VIA 密钥更改。 官网提供了VIA教程。 您可以按照教程下载官方提供的Jason文件来更改密钥。 这个功能也很实用。

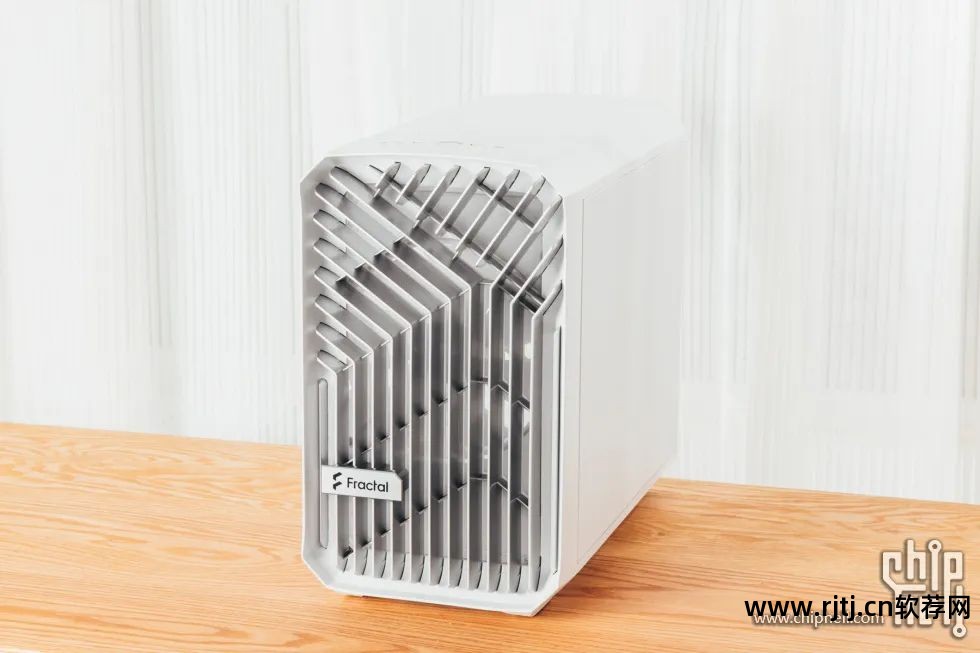

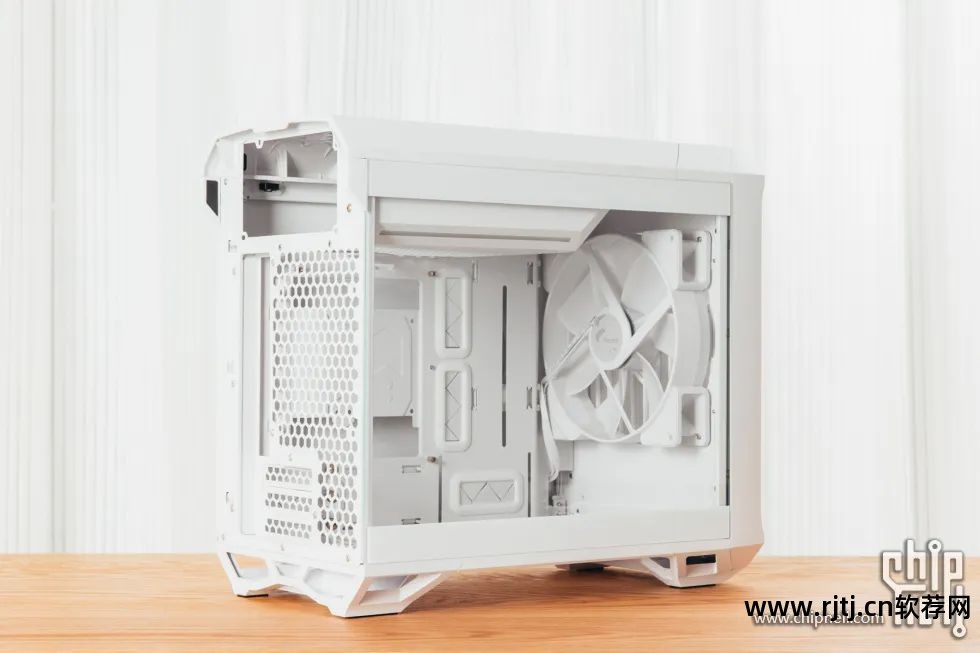

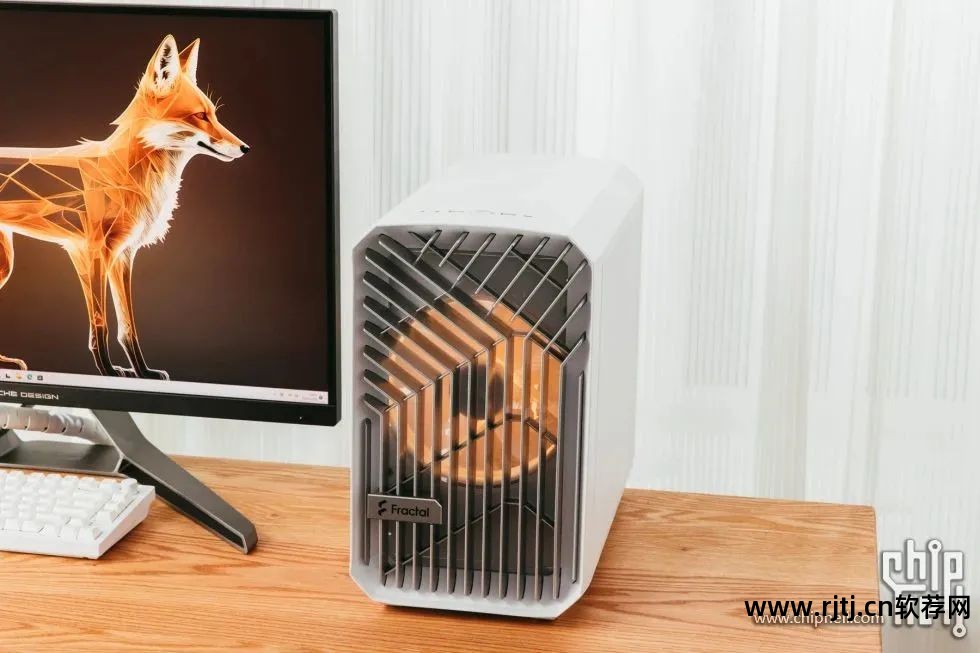

分形技术TorrentNanoRGB红色机箱是之前经典Torrent的放大版本，最高支持ITX显卡。 保留了Torrent经典的前面板进气格栅设计，整体设计更加精致。
侧面和尾部看一眼就可以看出，虽然设计思路与经典Torrent相同，同样的头顶电源舱和同样的升高座垫设计，但区别在于尺寸规格。 TorrentNanoRGB前面板只能支持一个或两个18厘米吊扇。 12cm吊扇可通过更换配件实现单18cm/双12cm/240风冷切换。
这个18cm吊扇非常有效，但是当使用18cm吊扇时，主板最多可以支持335mm。 除非你用的是风冷，而且主板是公版，否则不建议更换配件，使用240风冷。

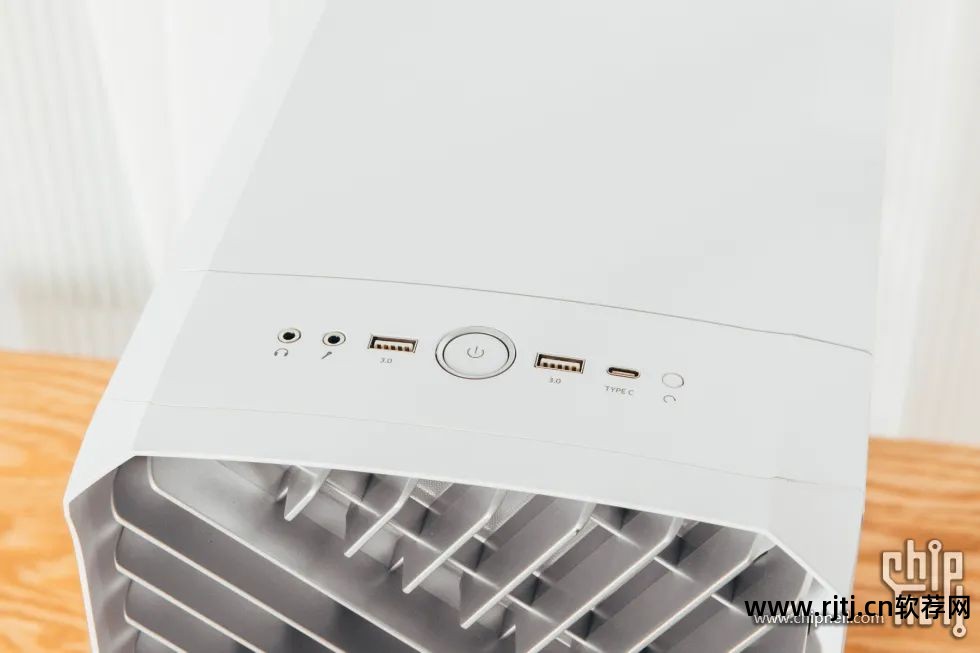

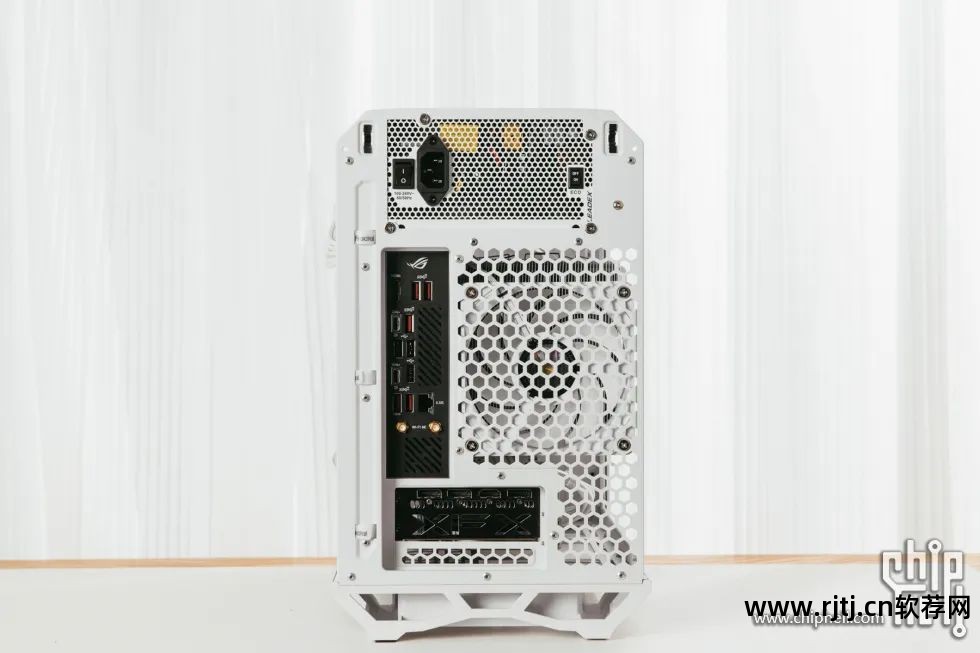

电源插座位于下部，IO插座也比较齐全。

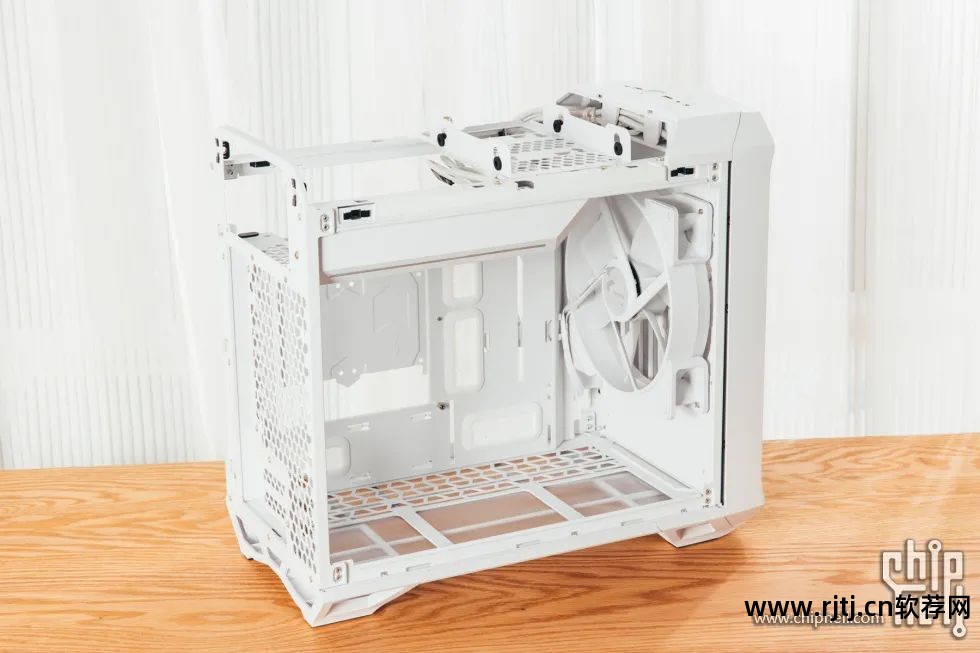

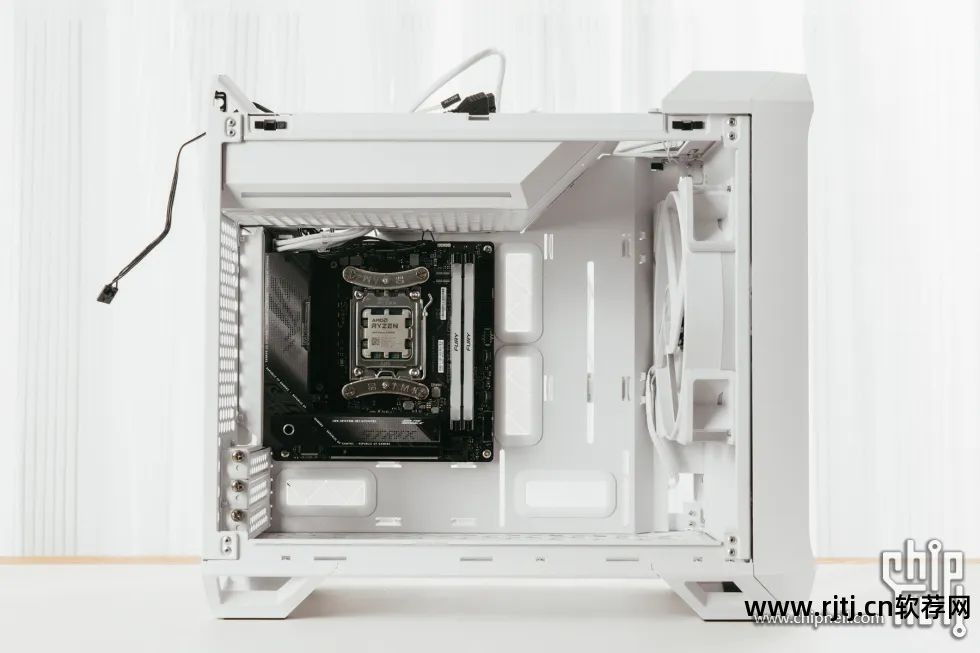

拆下导墙，改变角度，可以更清楚地看到结构。 电源朝上放置，还提供了安装3.5英寸机械硬盘的空间。 内置的IO线都是红色的，非常值得称赞。

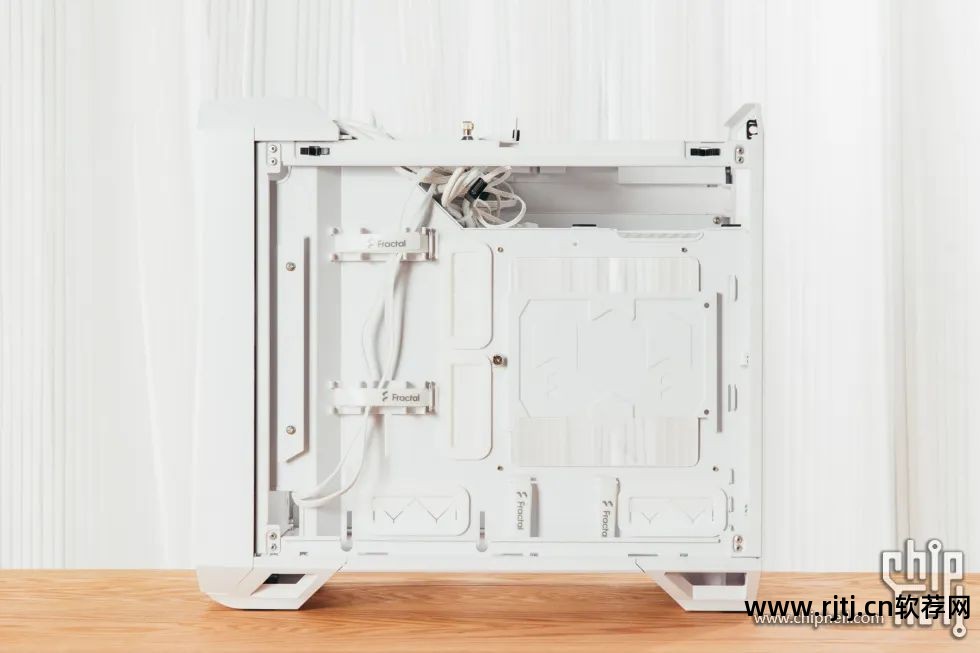

一如既往，侧面带有很多理线设计，包括理线架和魔术贴，全部采用白色设计，方便理线。
安装过程中需要注意的事情不多，固态需要按顺序拆装。

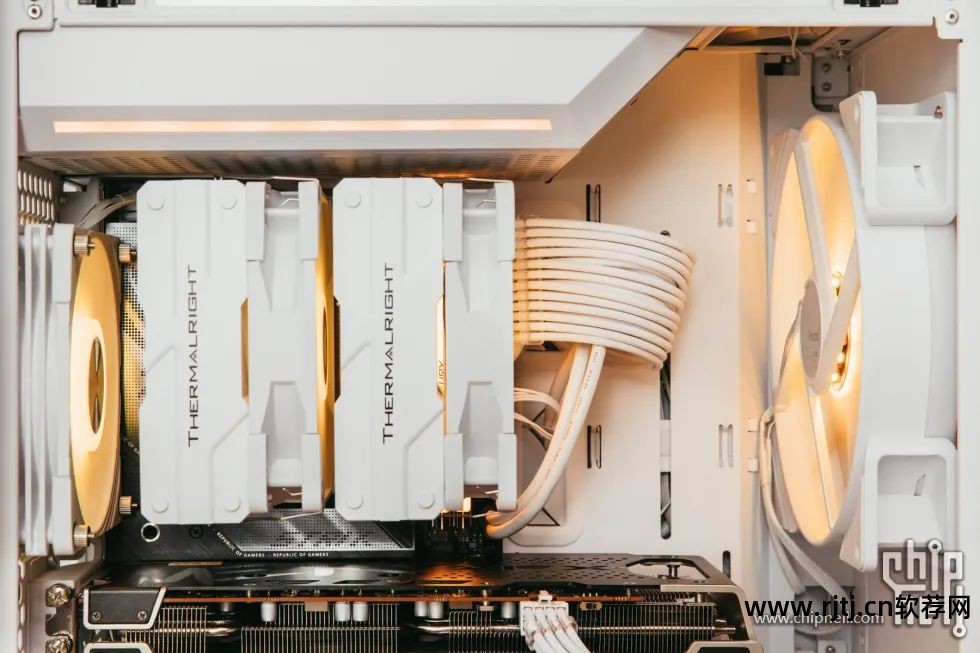

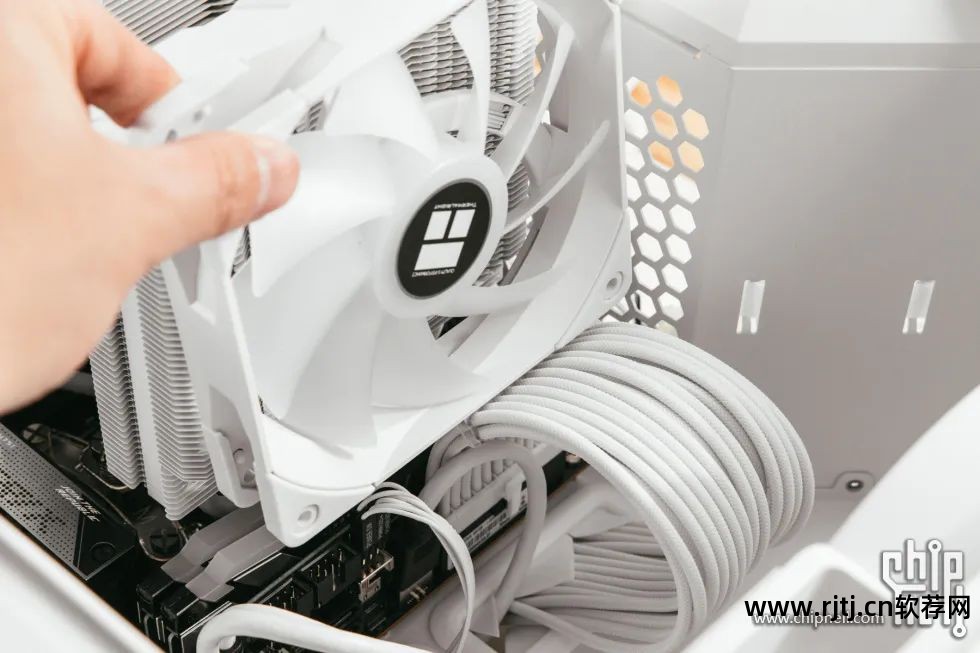

这里还是有一点冲突，因为微星的显卡使用的是扩展卡。 机箱IO插座的前面板跳线和定制的电源线会挤压散热器风扇。
虽然问题不算太大，把风扇往上移一下就可以了，就是可能有点不美观。
另外，这款机箱安装时，底部空间太小，安装散热风扇会有些麻烦。

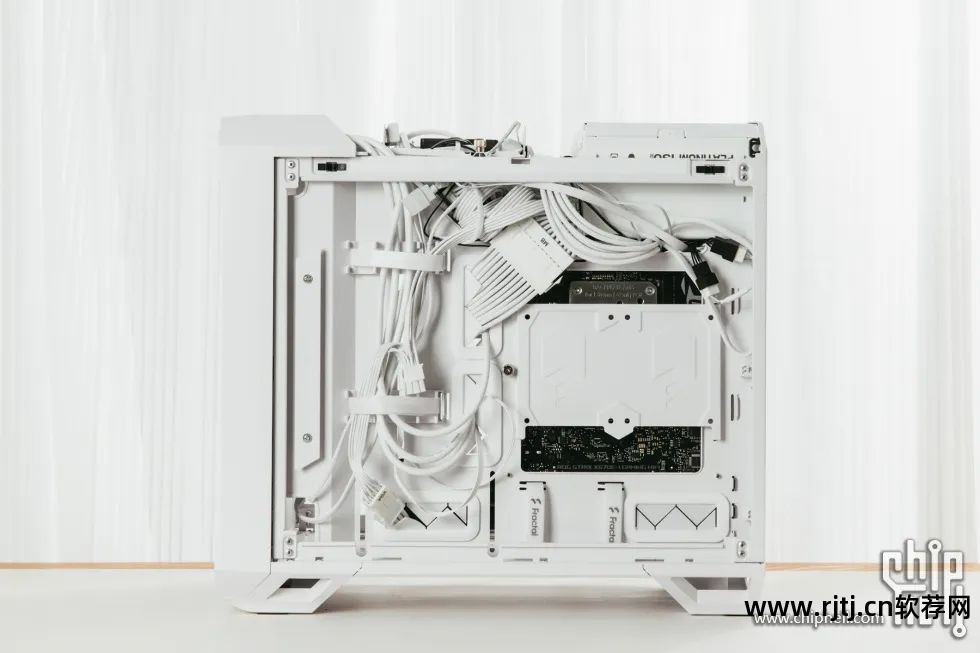

TorrentNanoRGB底部预留的理线空间还是非常充足的。 就连ATX电源自带的电源线也能充分收纳。 首先，我在底部的3.5英寸硬盘插槽中放置了一个磁桥。 虽然这款华擎 ITX 的显卡插槽相对较少，并且只为机箱吊扇供电和 RGB 提供了一个。
我很懒，所以我只是将电缆放在我看不到的地方。 TorrentNanoRGB 的内置电缆管理架和 Velcro 使电缆管理任务相对容易。

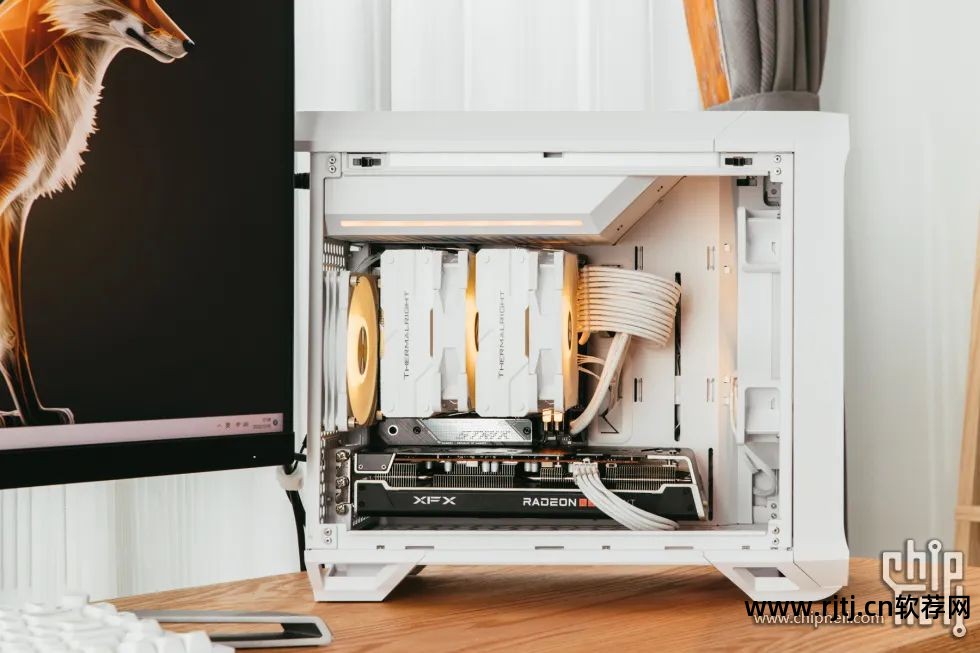

点亮效果后可以看到内部空间非常充足，而且TorrentNanoRGB还附赠了主板支架。 忘记安装了。

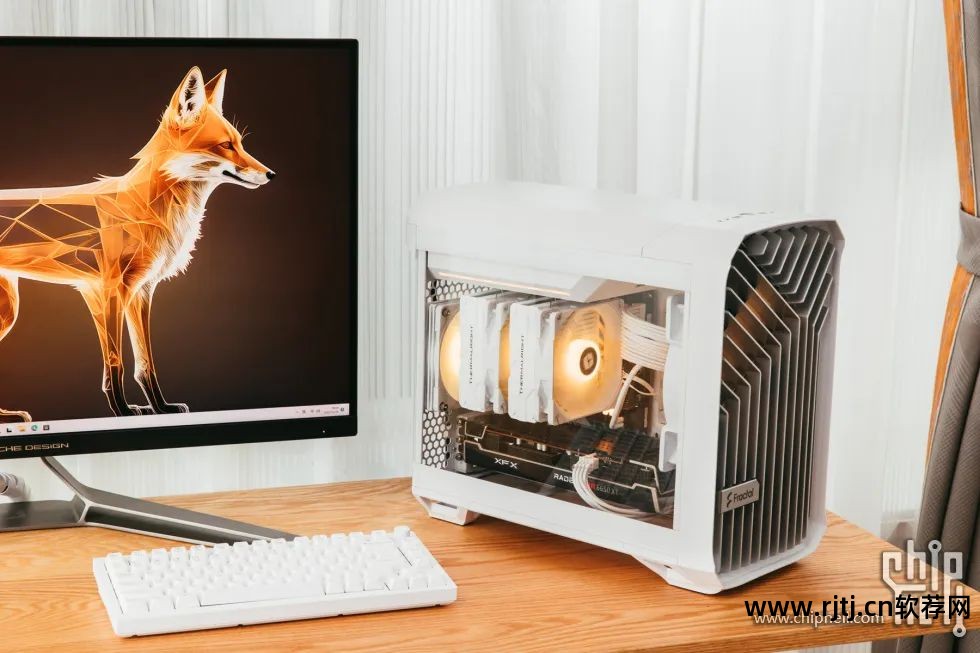

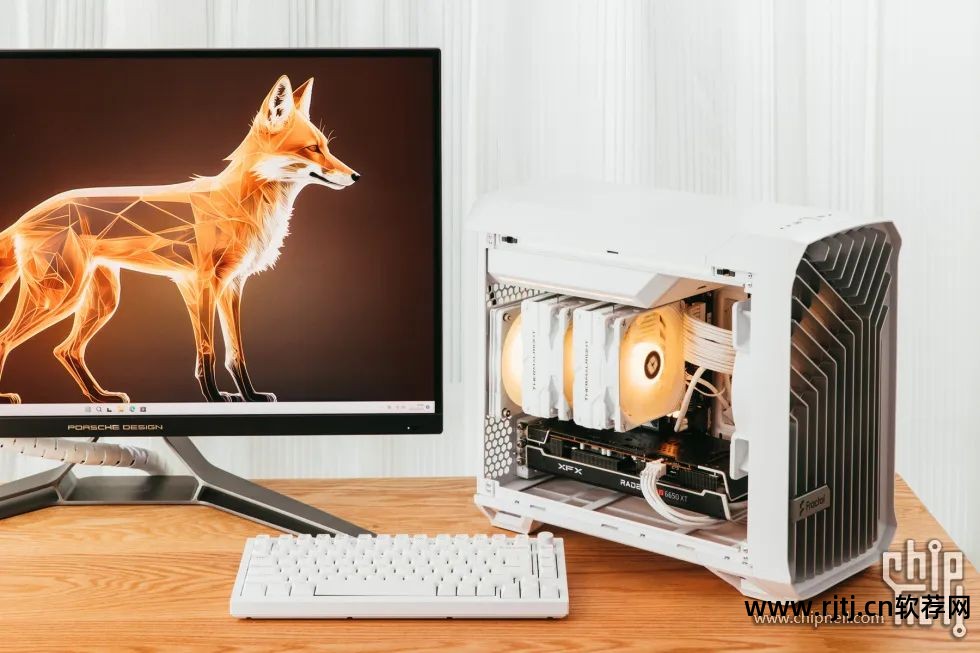

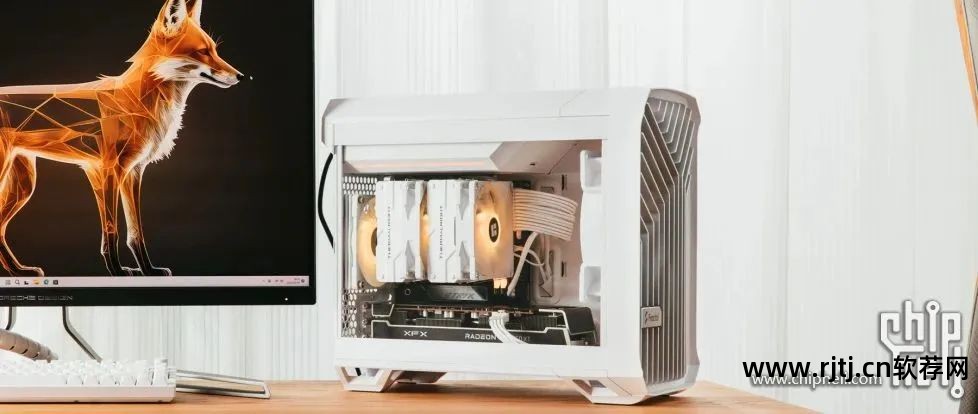

换个角度看，白橙的疗效还不错。

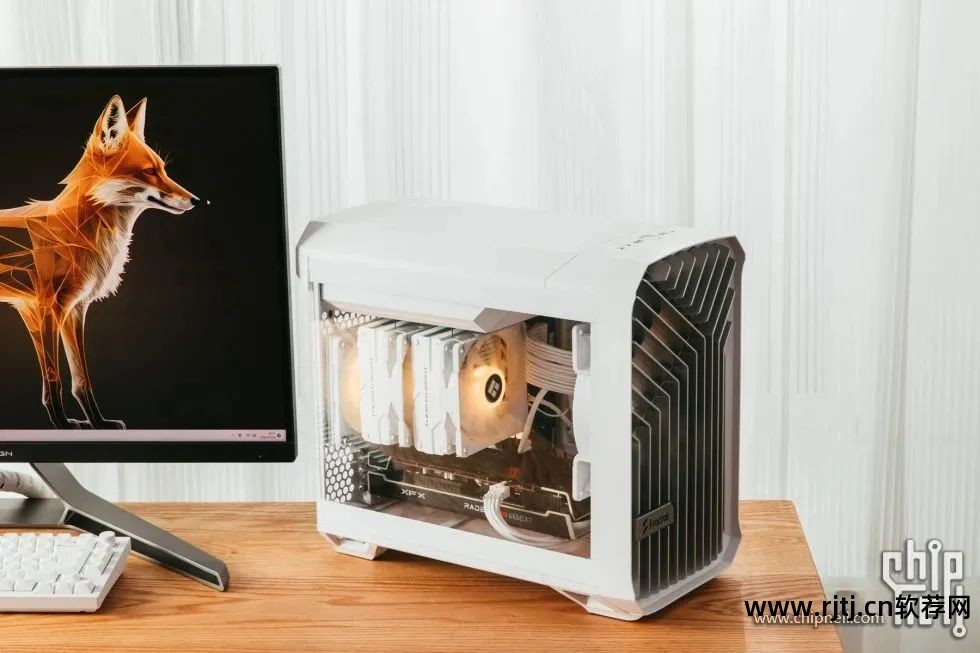

从正面看，这个配色非常适合冬天。

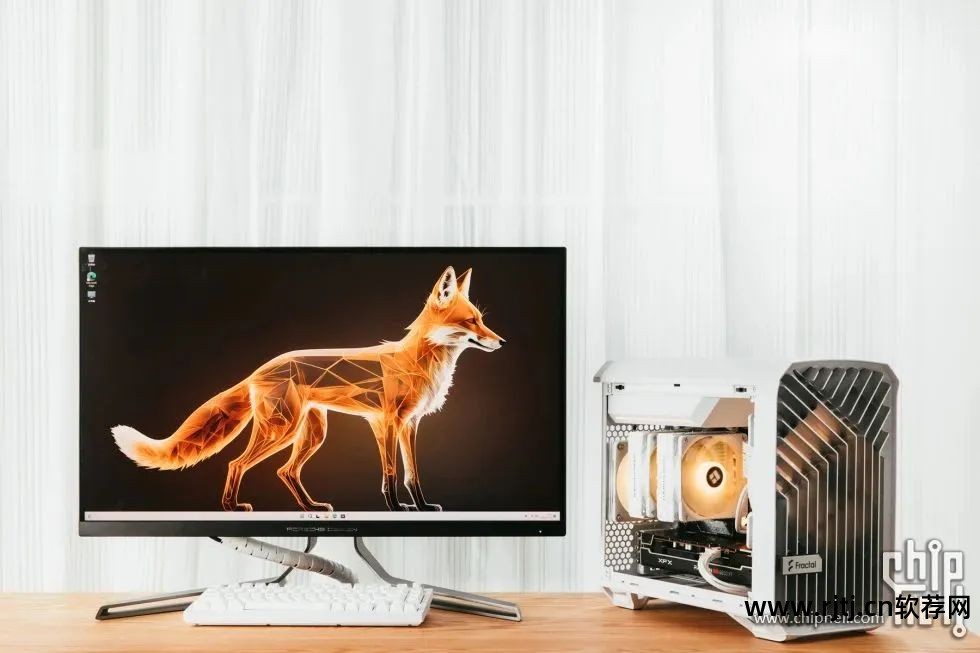

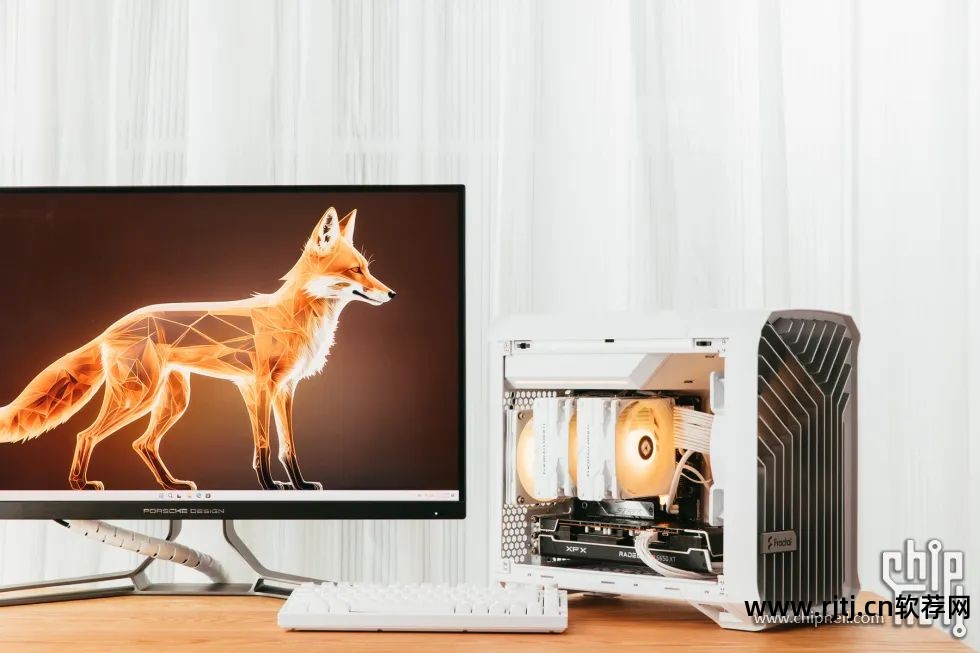

盖上玻璃顶盖后，整机依然紧凑，对比的显示屏为32英寸。
内部细节。
建议使用主板支架，因为像6650XT这样的主板也会有点下垂。
KeychronQ1的结合及其治疗效果也相当令人满意。
性能测试

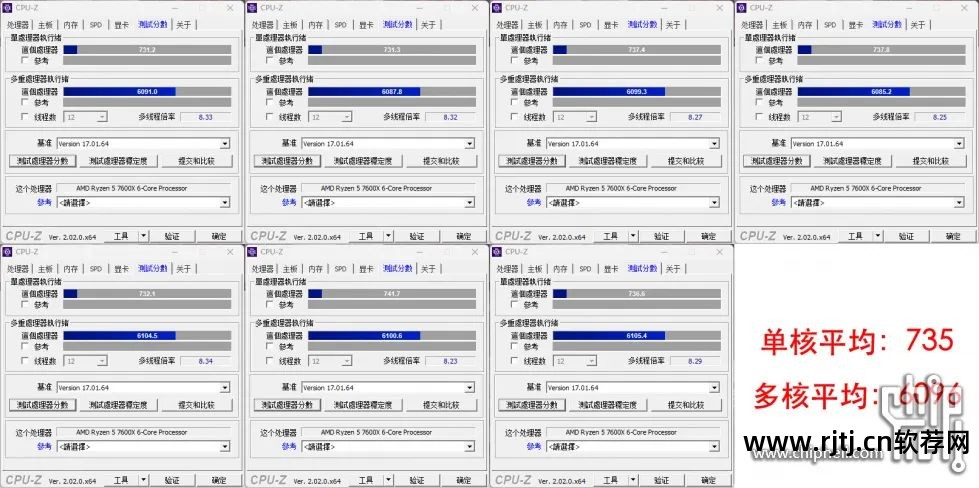

在CPU-Z中，Ryzen 97600X单核得分为735华硕自带超频软件教程，多核得分为6096。
与ATX版本的X670E Fubuki一样，这款X670EITX显卡也支持混合双卡开核，可智能切换AMD平台的两种开核模式，配合AI智能开核预估CPU体质和散热性能更好的压榨CPU性能，温度更低，性能更强。 在几个月后的测试结果中，7600X在冬季温度下的表现甚至更低。

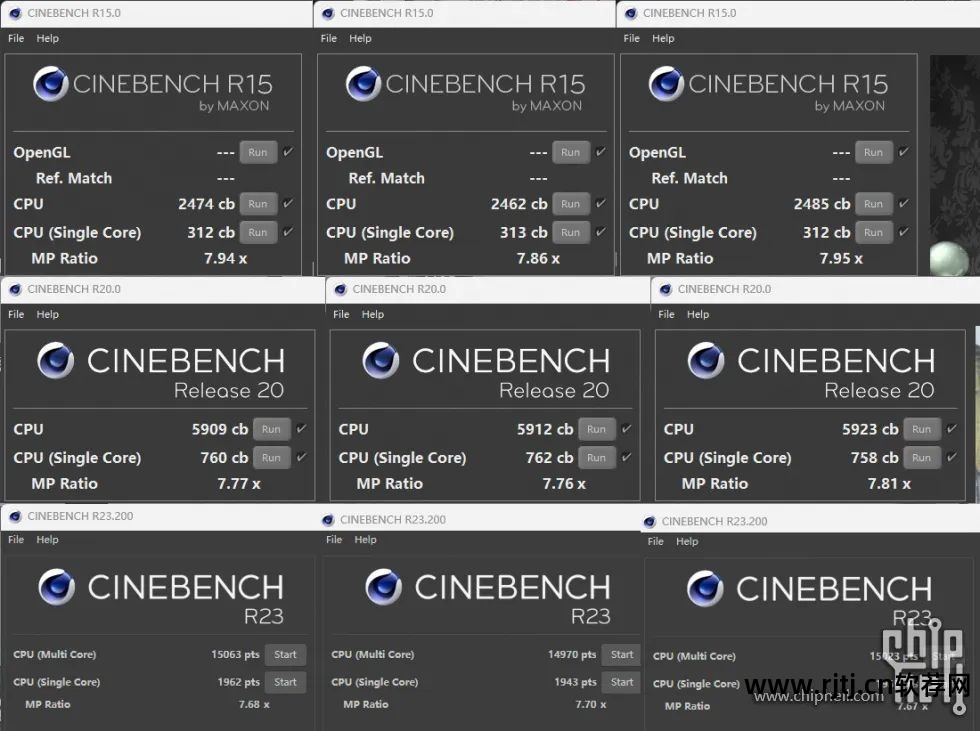

7600XR15单核成绩为312，多核成绩为2473； R20单核成绩为760，多核成绩为5914； R23的单核分数为1954，多核分数为15018。

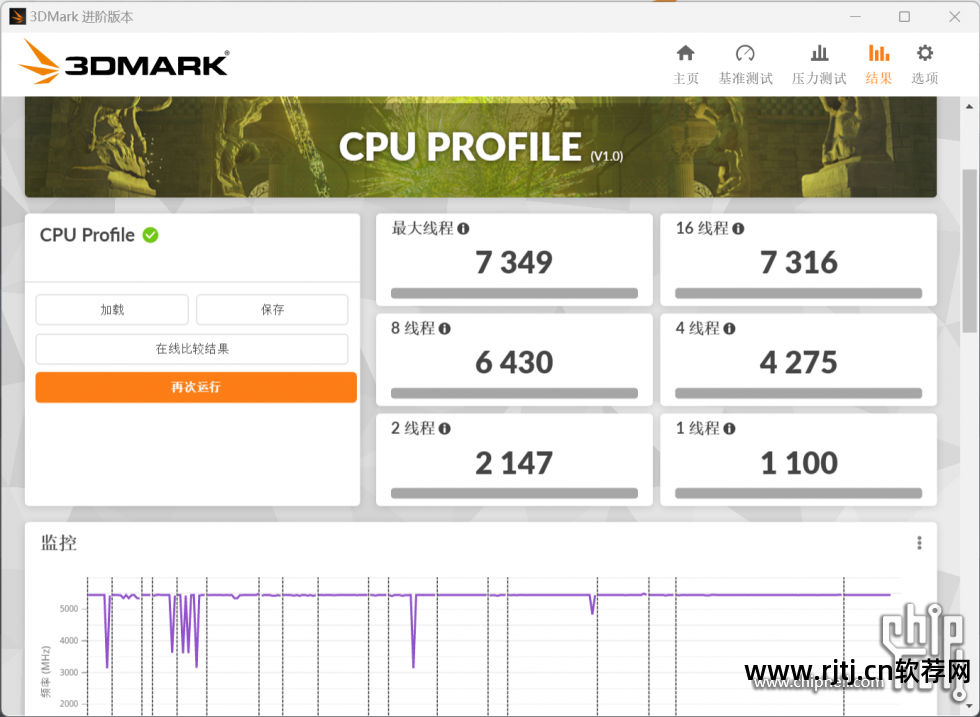

在CPUProfile测试中，Ryzen 97600X的最高线程分数为7349，1线程分数为1110。

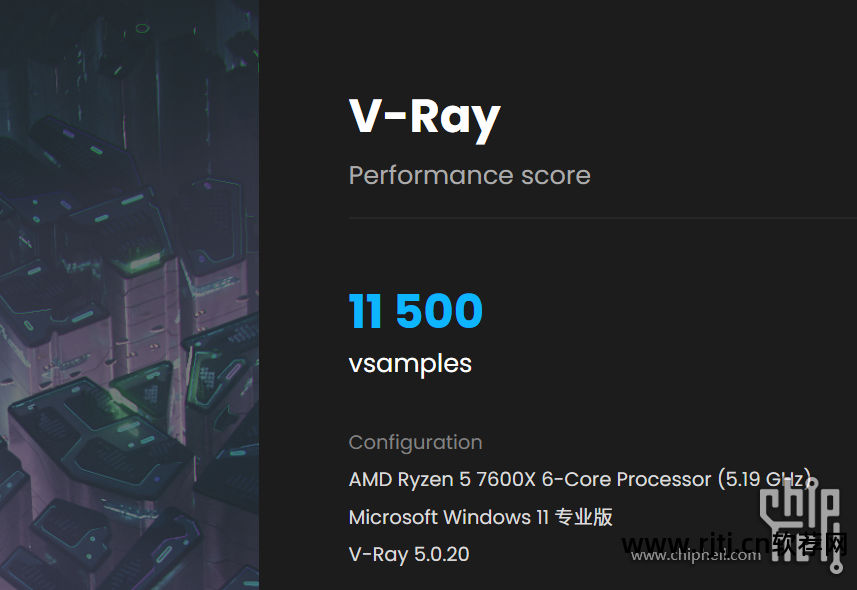

在V-RAY测试中，7600X处理器的单项跑分为11500分。

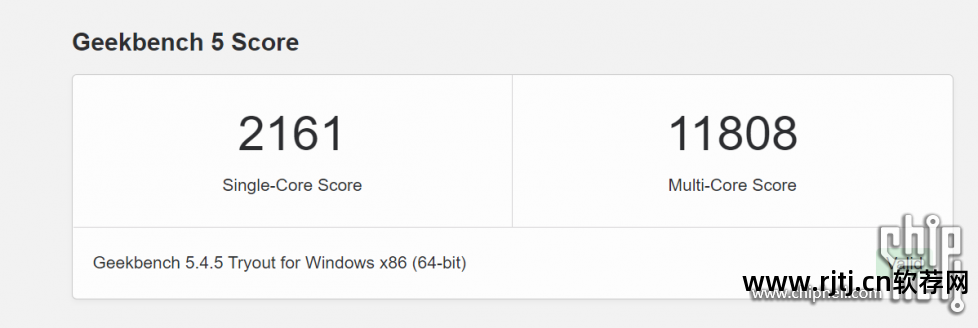

在Geekbench5Score测试中，单核成绩为2161，多核成绩为11808。

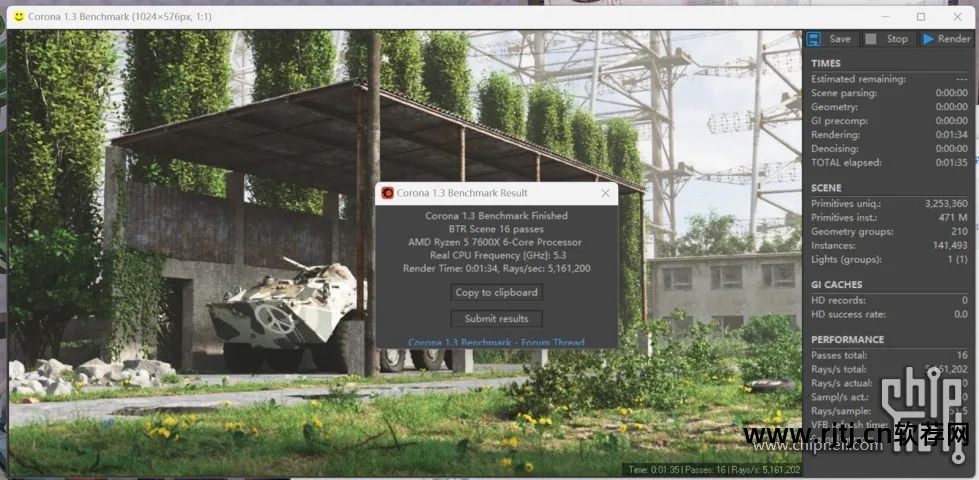

Corona1.3Benchmark渲染测试耗时1分34秒。
对于这个组合，大家可以参考具体的3DMARK分数，供自己参考。
TimeSpyExtreme得分4657，TimeSpy得分10083，FireStrike27042，FireStrikeExtreme12967，FireStrikeUltra6892； PortRoyal 的光追踪测试得分为 4668。

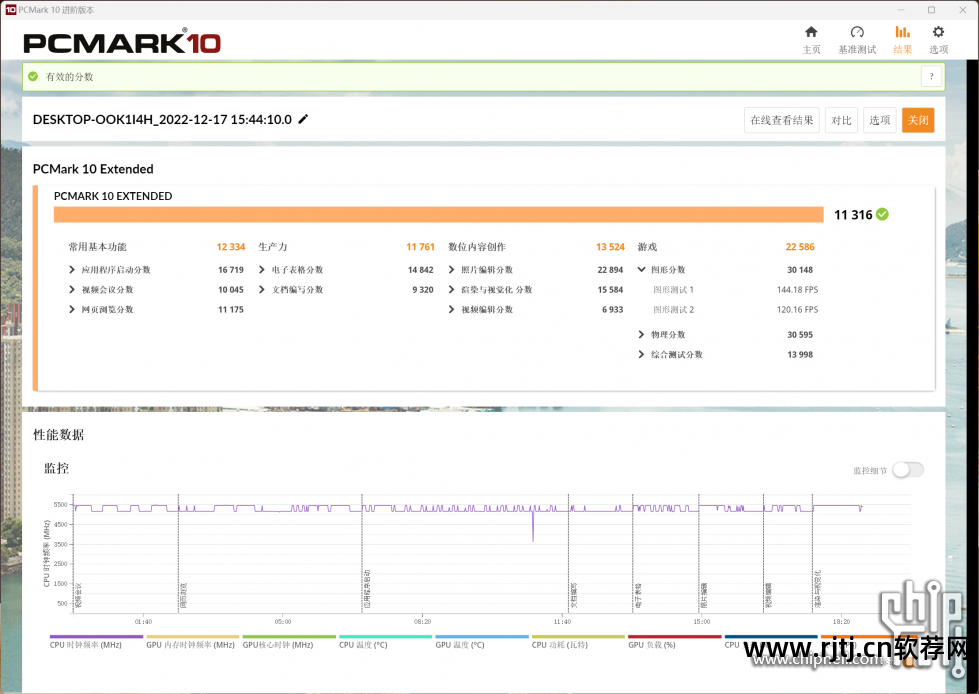

PC-MARK10得分为11316，其中常用基本功能为12334分，生产力为11761分，数字内容创作为13524分，游戏为22586分。

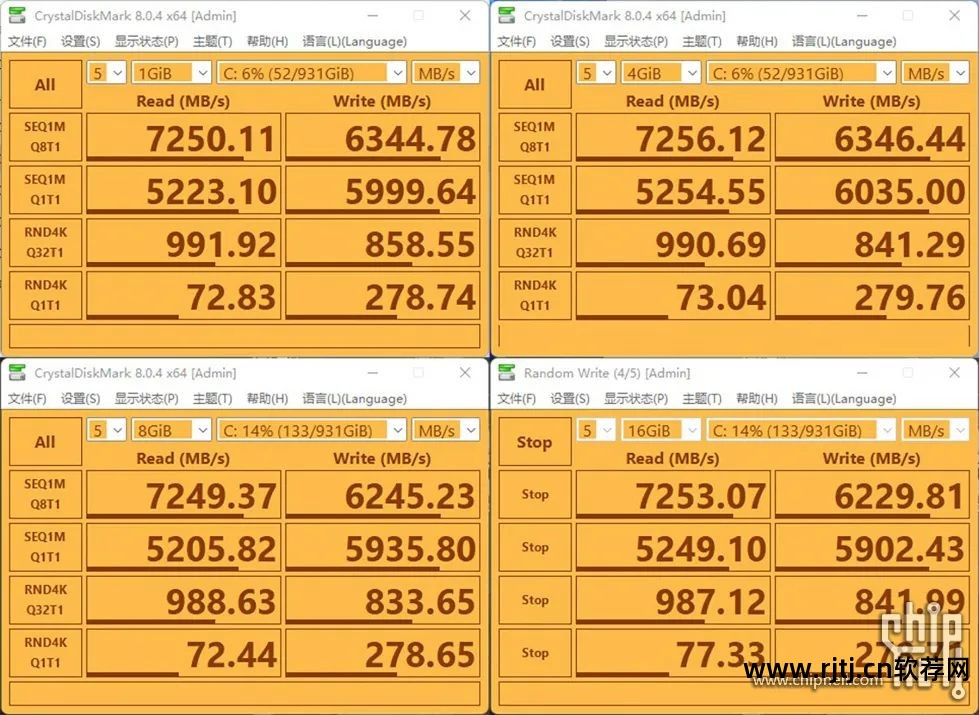

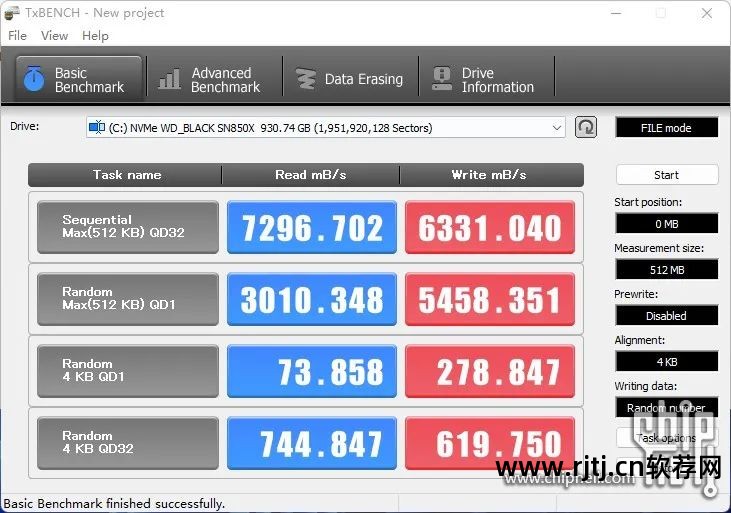

东方数据的WD_BLACKSN850850X1T固态测试，四种不同的数据写入场景，顺序读写趋于稳定在每秒7250MB和6300MB，在TxBENCH中测试读写分别为每秒7296和6331MB，表现出色。

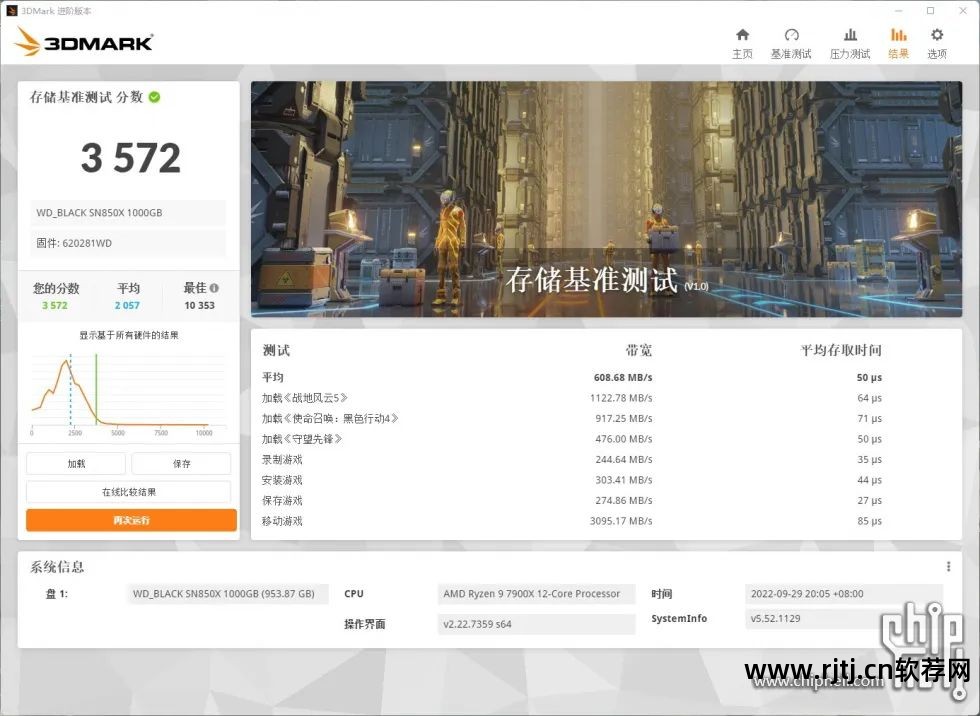

在3DMark存储基准测试中，得分为3572，属于极其优秀的水平

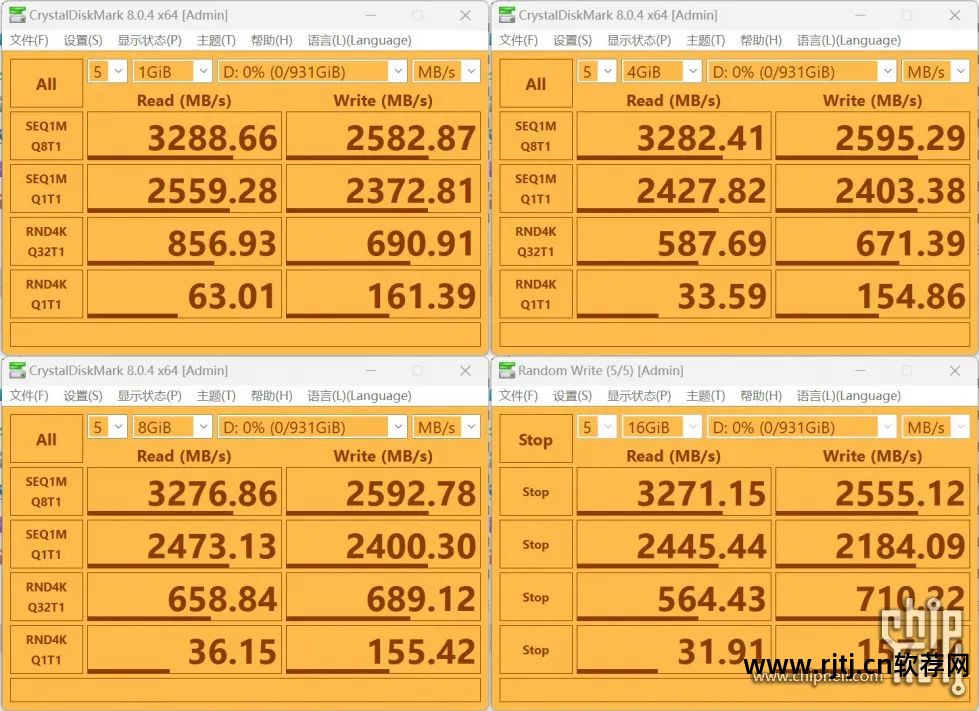

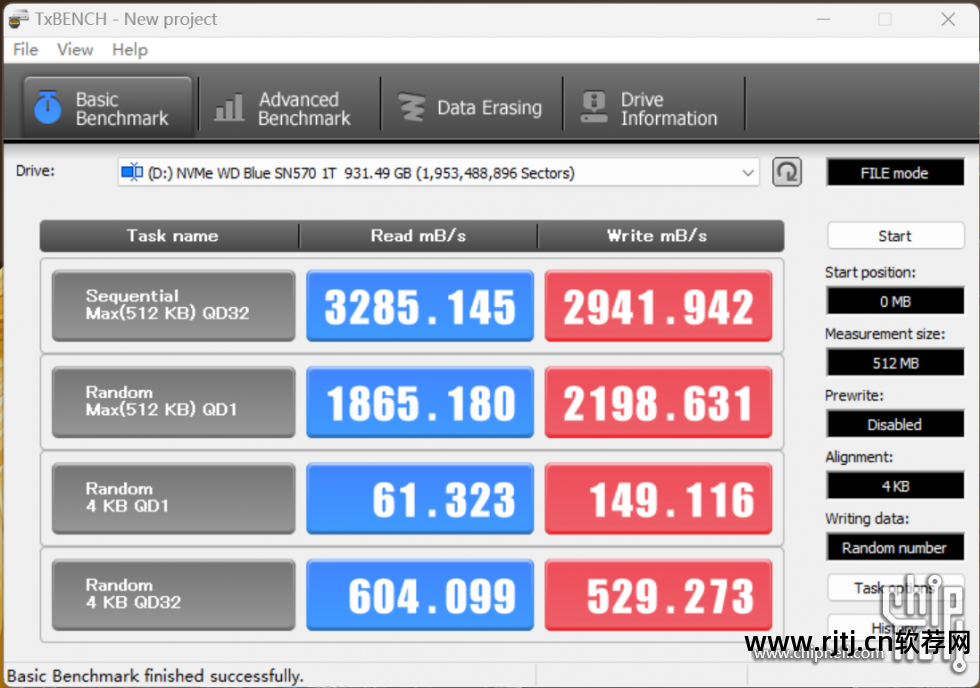

东数WDBLUESN5701T固态测试，顺序读写结果趋于每秒3280MB和2550MB，在TxBENCH中测试读写分别为每秒3285和2941MB。

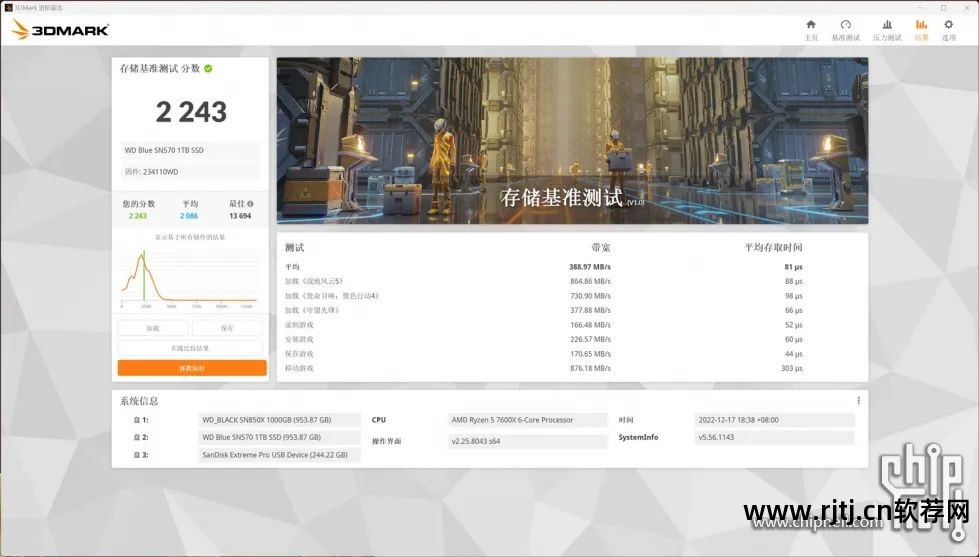

在3DMark存储基准测试中，得分为2243，也超出了平均水平。

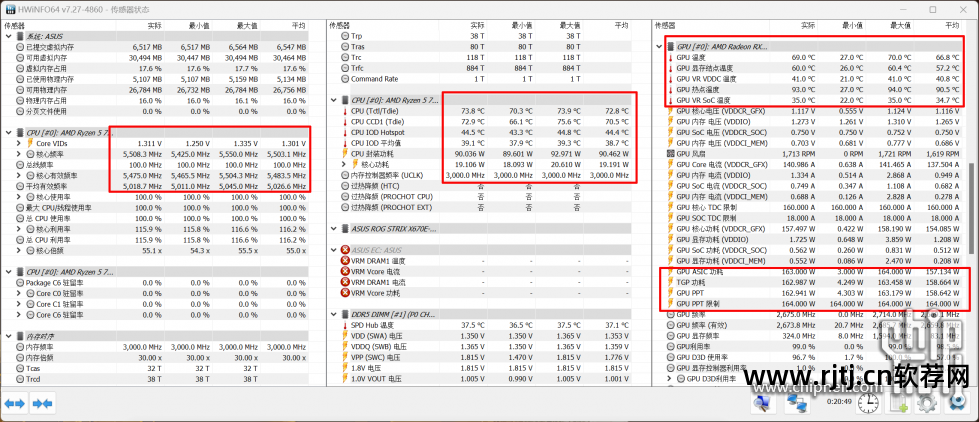

文案测试持续了230分钟。 处理器的平均温度为73度。 CPU包帧率平均为91W，峰值为95W。 此时处理器的平均显存为5.48Ghz，峰值显存为5.5Ghz。
目前主板平均温度67度，热点平均温度90度，帧率159W，峰值164W。
整体温控表现还不错，尤其是7600X，冬季成绩比9月底的测试成绩低了近10度。

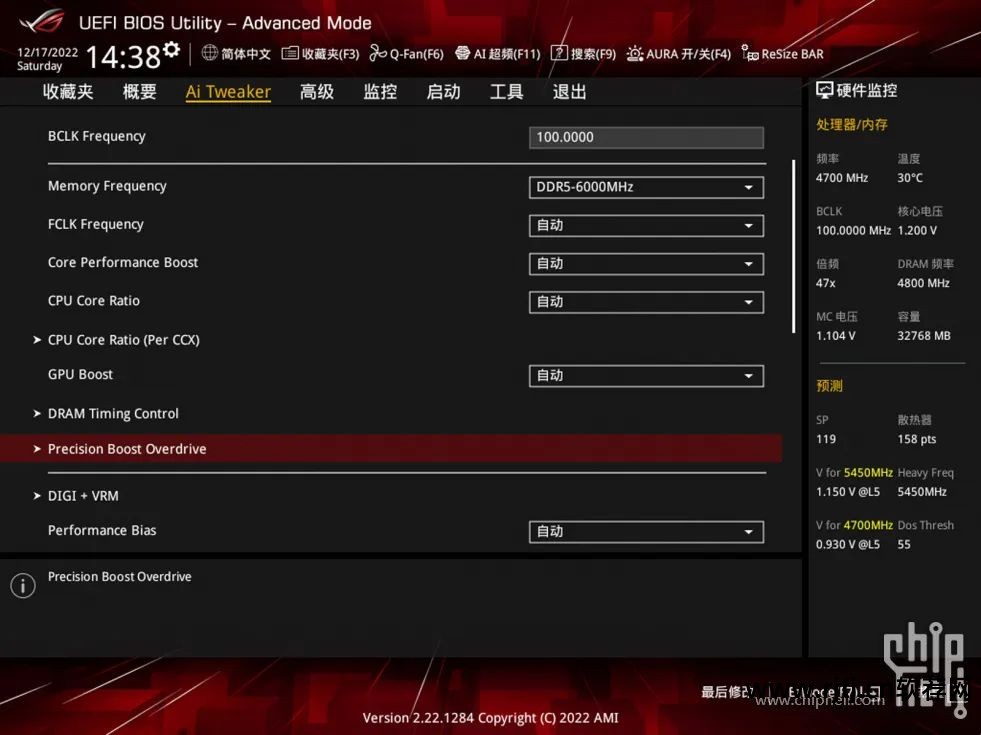

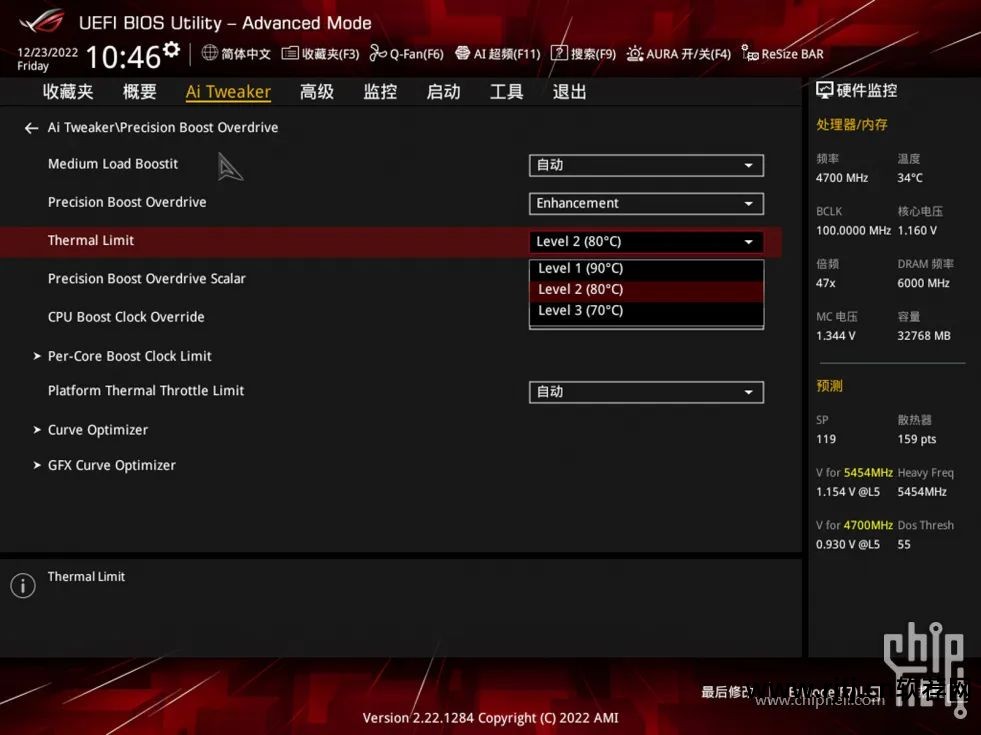

其实你也可以在显卡BIOS中设置温度墙，比如使用7700X、7900X进行ITX安装。 这样一来华硕自带超频软件教程，即使性能会有所损失，但至少不会太离谱。

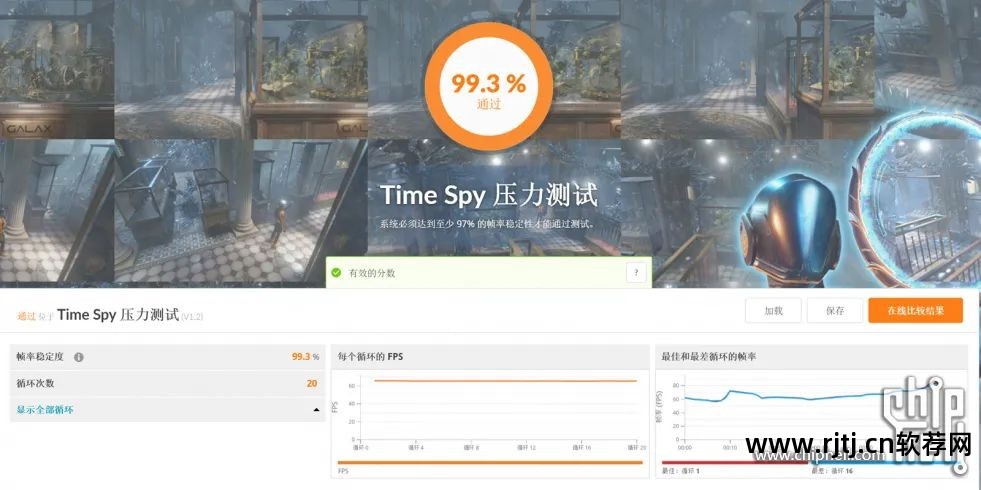

它以99.3%的分数通过了TimeSpy压力测试，表现不错。
游戏品质

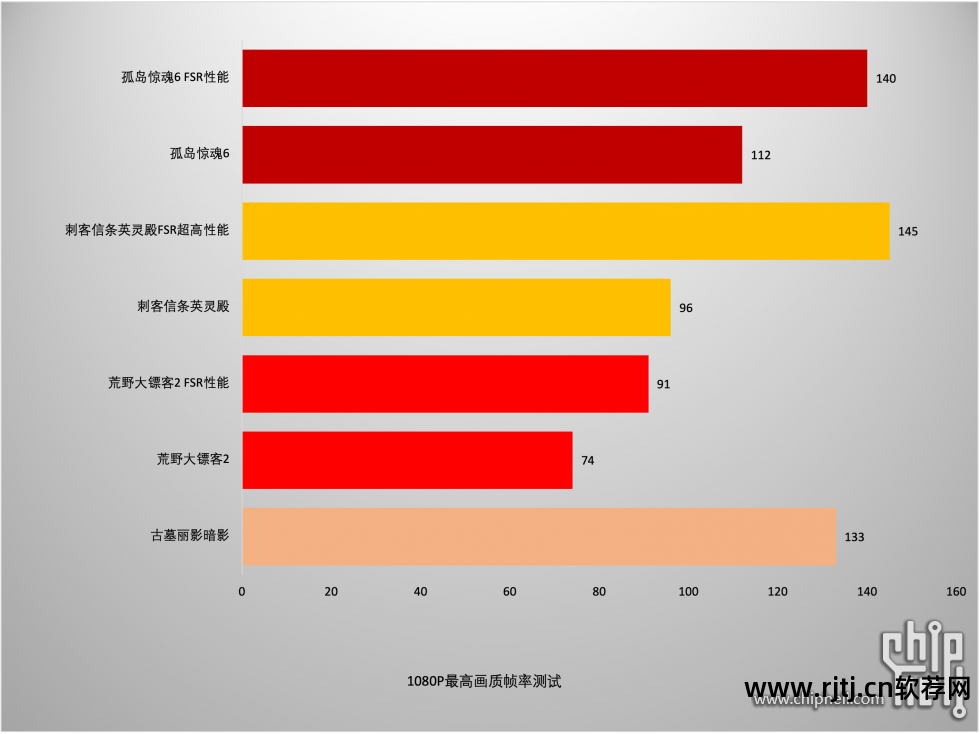

1080P讯景RX6650XT8GB海外版在最高音质下画质表现还不错。 测试的游戏音质最高超过60帧，《大姐姐2》表现最差也有74帧。 开启FSR性能后增加至91帧； 《刺客信条：英灵殿》表现出色。 开启FSR性能模式后，从96帧直接飙升至145帧。

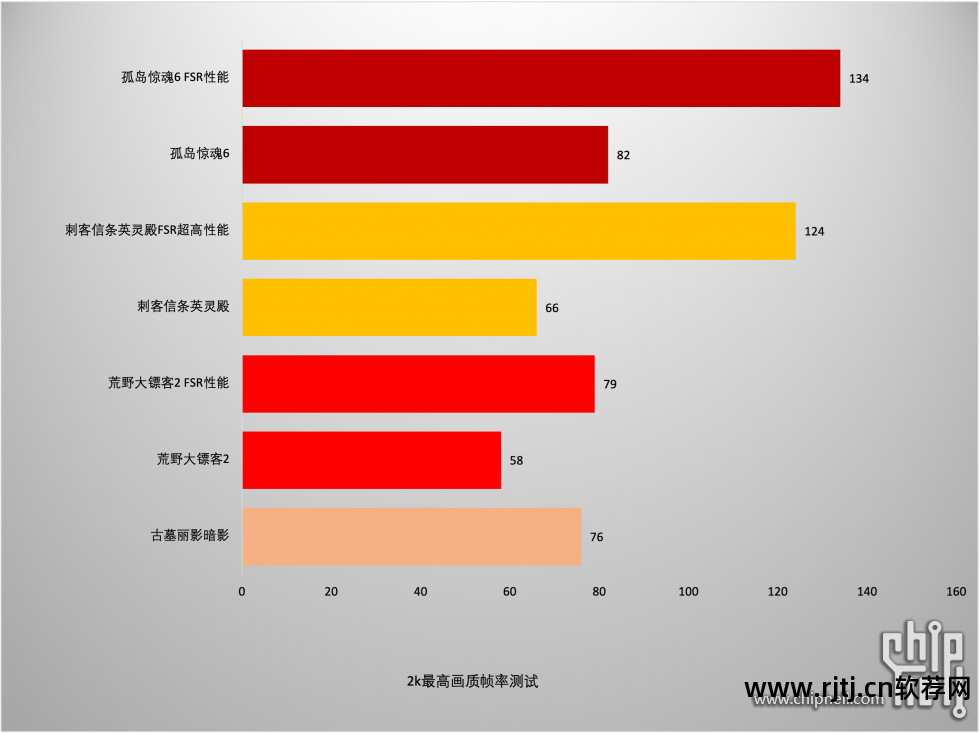

XFX RX6650XT8GB海外版在最高2K音质下表现出色，最低分辨率也接近60帧。 这次《孤岛惊魂6》和《刺客信条英灵殿》在FSR开启后表现不错，提升巨大。
我已经分享了很多关于这个安装的内容。 采用分形技术的洪流案例，缩小后依然非常漂亮。 Nano 后缀适合 100%。 让我想起了AMD R9NANO小而豪华的ITX主板。
这套虽然成本控制不错，但支持ATX电源、3.5英寸机械硬盘、3槽显存最大355mm、塔式水冷散热器，甚至还支持240风冷。 也就是说，如果使用公版主板，就可以打造出高性能的钢炮主机，不过我建议等待AMD的不带X后缀的处理器，比如7700和7900，这两款处理器的TDP为降低后，可以搭配这款MSI STRIXX670E-I显卡来实现更强的性能。
