与第12代赛扬处理器相比，英特尔第13代赛扬处理器并不是严格意义上的“换代”级别，它更像是后者的建立和改进，并且还引入了一些新的特性，比如更大L3 缓存和更多核心。 正因为如此，同时登场的Z790显卡不仅支持第13代赛扬处理器，还可以在第12代赛扬处理器上使用，而上一代Z690显卡在更新BIOS后也可以使用第13代赛扬处理器，这让玩家的选择非常丰富。
但别以为Z790显卡芯片是Z690的“马甲”产品。 事实上，虽然两者尺寸相似，但Z790确实拥有更大的尺寸和更强的扩展潜力。 因此，各显卡厂商的Z790产品并不简单。 它并没有更换上一代产品的芯片，而是把芯片拿出来，而是尽可能地优化了细节，让Z790显卡更加好用、好用。 其中，ROGMAXIMUS Z790HERO显卡就是首批代表之一。
IntelZ790芯片组介绍

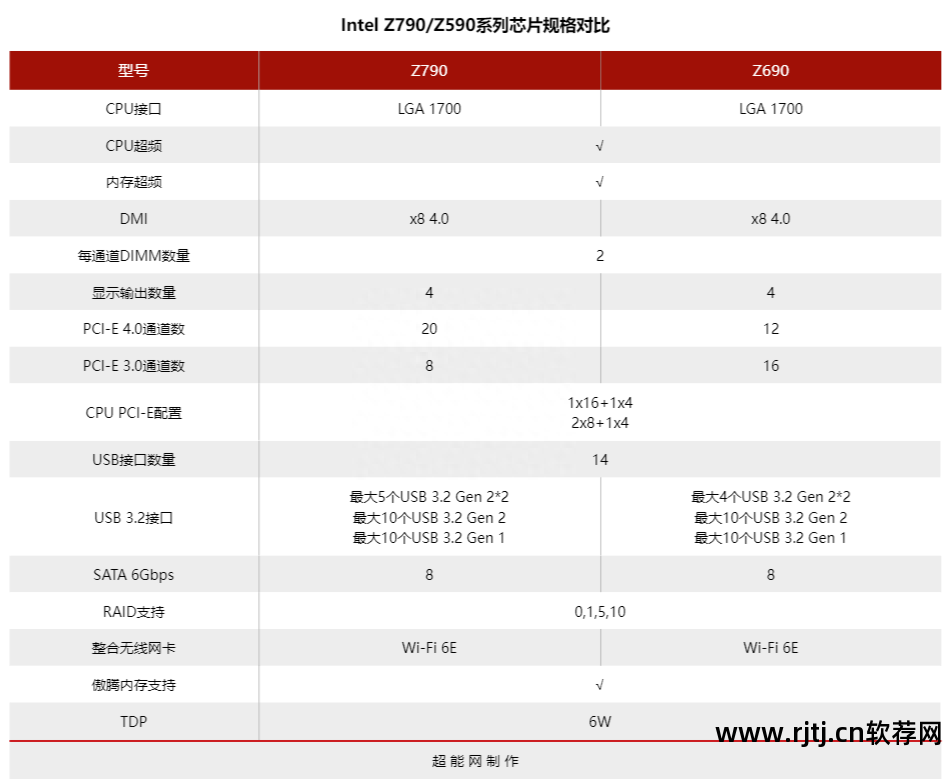

Intel Z790和Z690图形芯片均支持第12代和第13代赛扬处理器。 两者尺寸也接近，Z790并不是Z690的替代品。 与前者相比，确实有一定的增强。 首先，Z790芯片最多可提供20个PCI-E4.0和8个PCI-E3.0。 与Z690芯片相比，PCI-E通道总数保持不变，而PCI-E4.0通道尺寸有所减少。 .0尺寸的通道相应减少，USB3.2Gen2*2插座数量从最多4个减少到5个，其他尺寸基本相同。

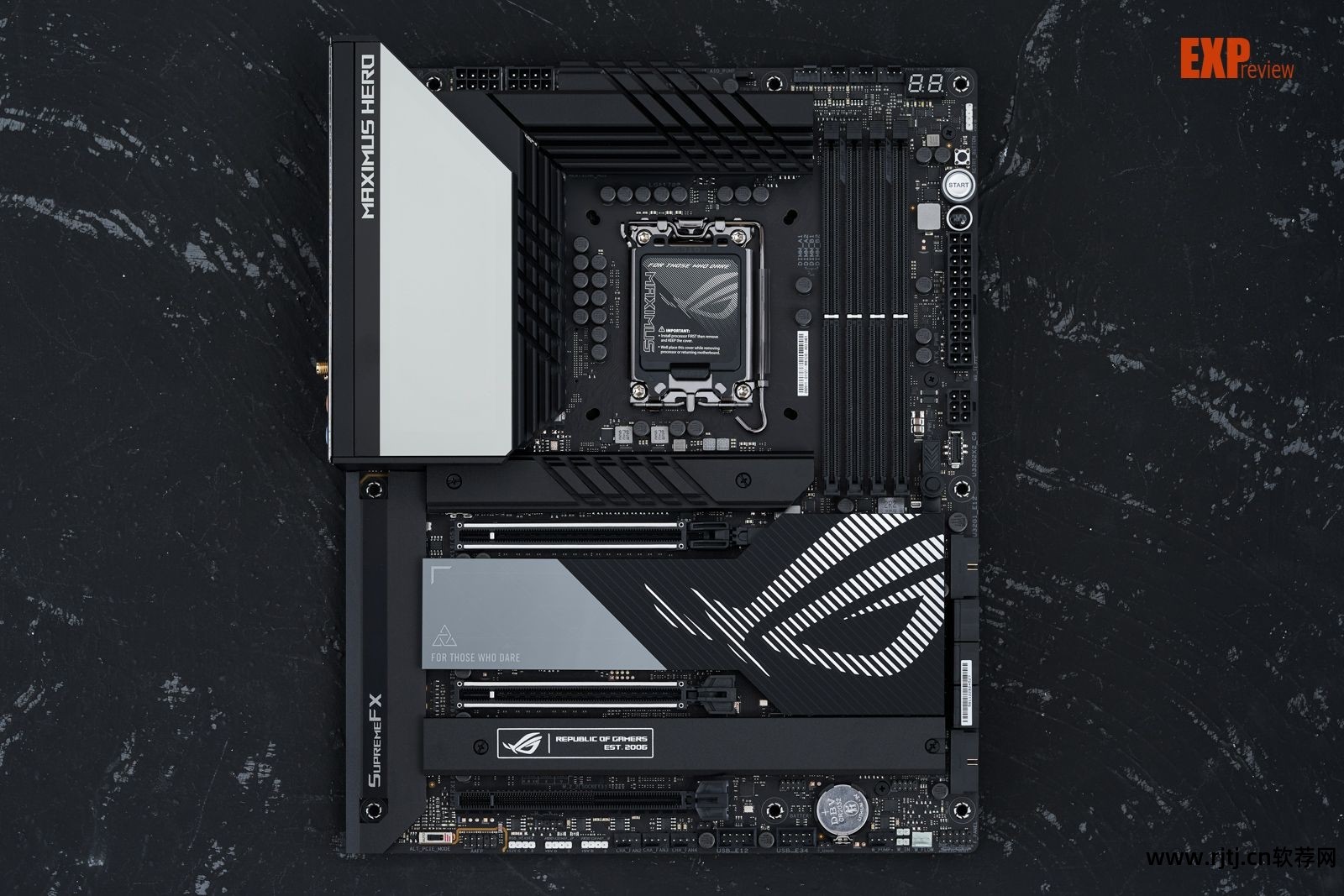

ROGMAXIMUSZ790HERO显卡介绍
作为ROG最高端的显卡系列，ROGMAXIMUS系列在外观上依然具有科技感，也给人一种高大上的感觉。 另外，显卡上的散热片通常会采用大量的腰线，以提高散热性能和整体观感。 ROGMAXIMUSZ790HERO 也不例外。
与ROGMAXIMUSZ690HERO相比，ROGMAXIMUSZ790ROG显卡在外观上虽然延续了后者的设计，但I/O装甲依然配备了单面镜+LED点阵，通电后就会开始播放动画，并且有ROG和ROG的字样。里面会显示 HERO。

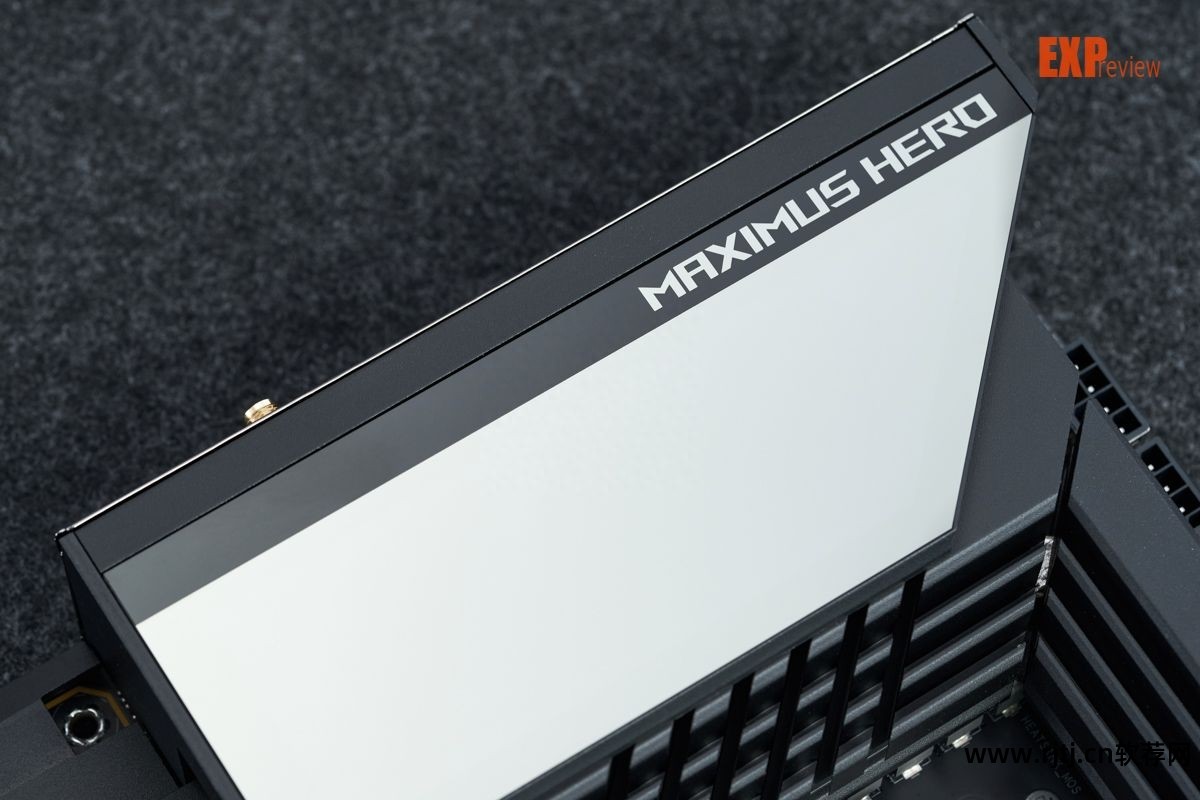

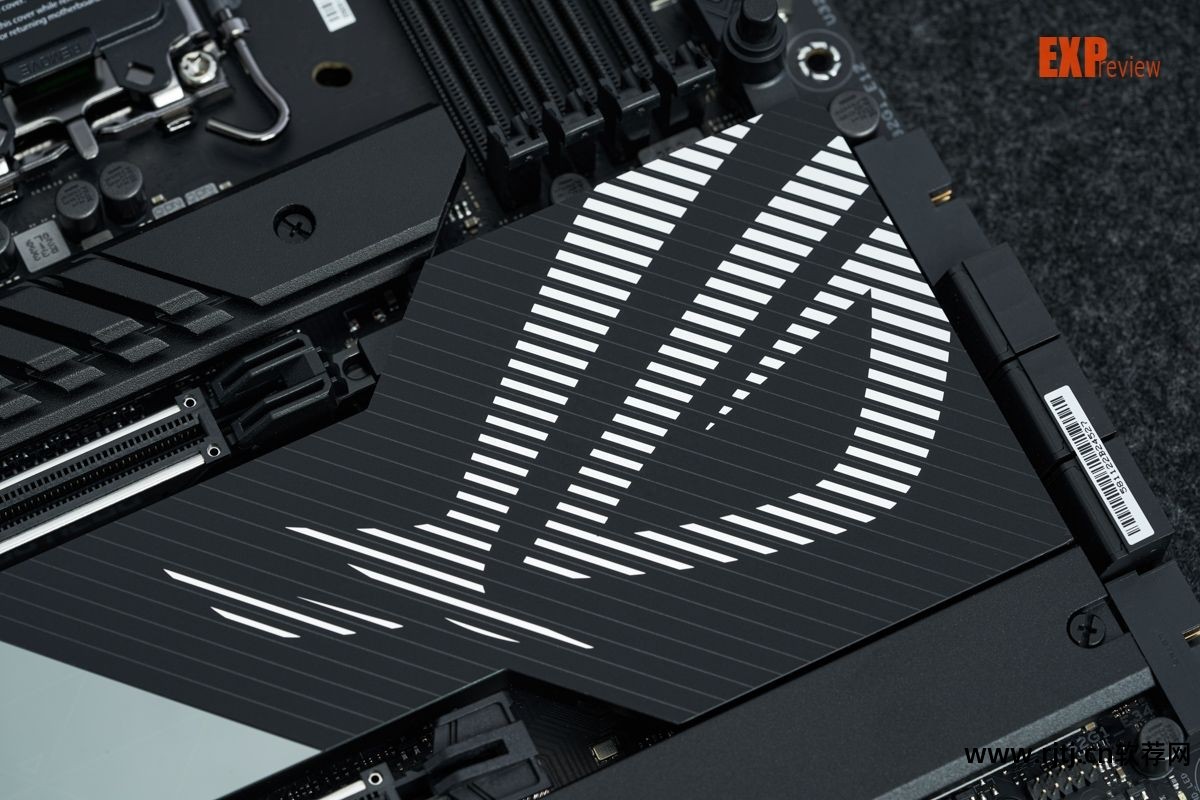

PCH散热器的外观与上一代有所不同。 如果沿用上一代的像素式点阵设计，这一代就是银、黑、白三色组成的ROG信仰之眼。 虽然这里没有耀眼的ARGB灯效，但这样的设计其实更有质感。
LGA1700插座

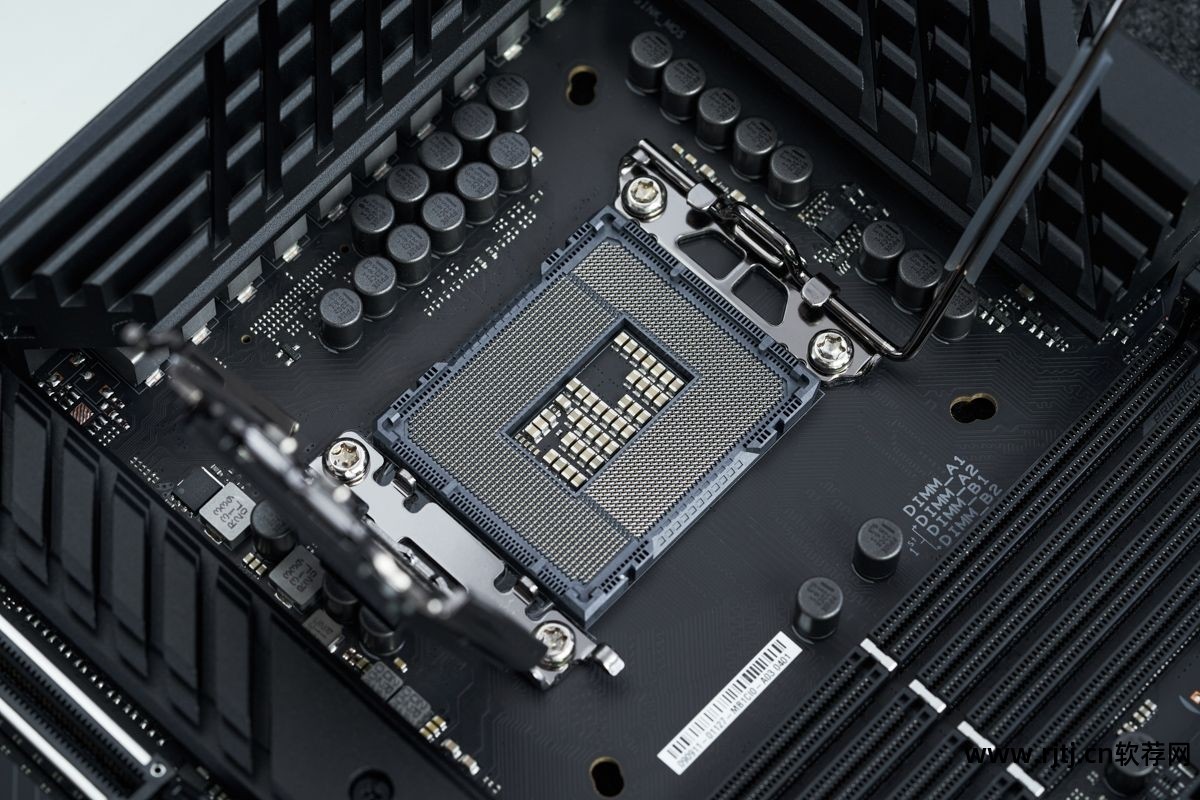

13代赛扬处理器一直采用LGA1700插槽，因此Z790显卡的CPU插槽设计与Z690显卡基本相同。 值得注意的是，即便是在十二代赛扬处理器发展之后，市面上的各类CPU散热器也基本都加入了LGA1700紧固件，但ROGMAXIMUSZ790Hero显卡却始终保持了LGA115X/1200平台的散热器。 安装孔与旧散热器兼容。
显存插座

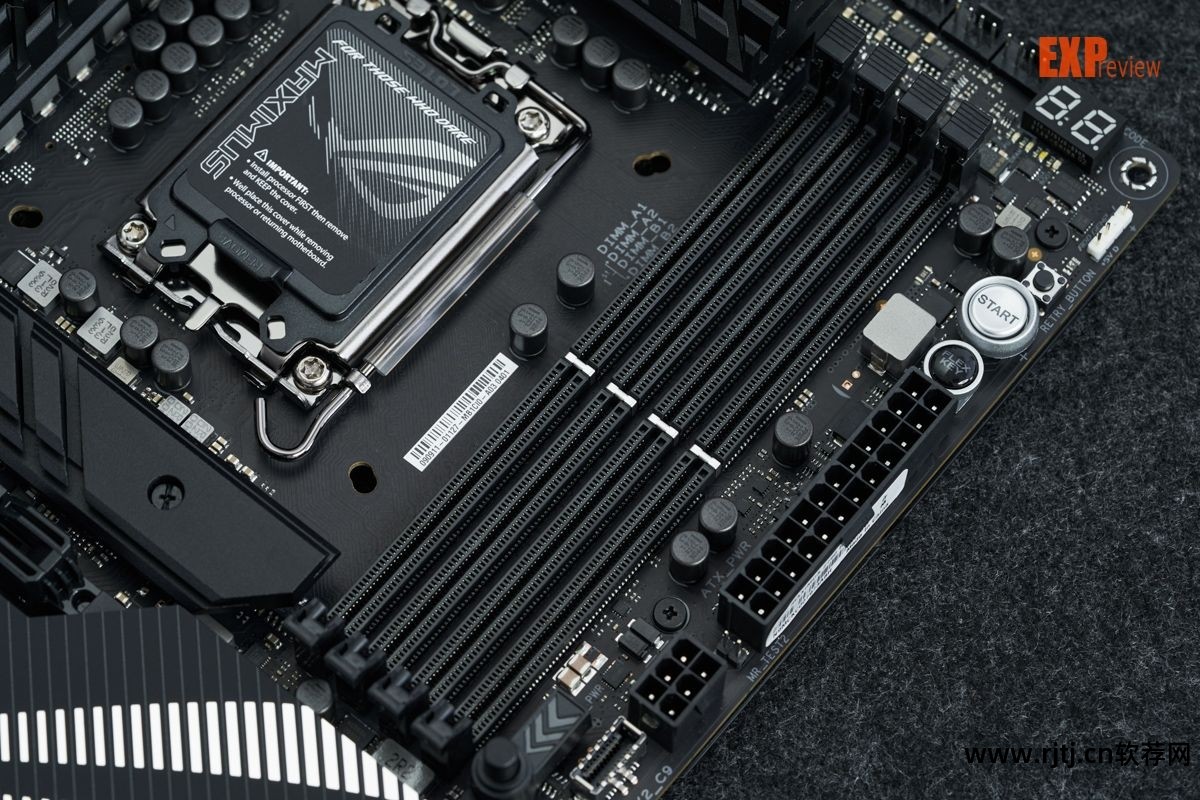

MAXIMUSZ790HERO 上有四个 DDR5 内存插孔。 采用单面卡扣式设计，方便在暗箱中取出内存。 支持XMP3.0，最高支持双通道DDR5-7200，内存容量最大128GB。

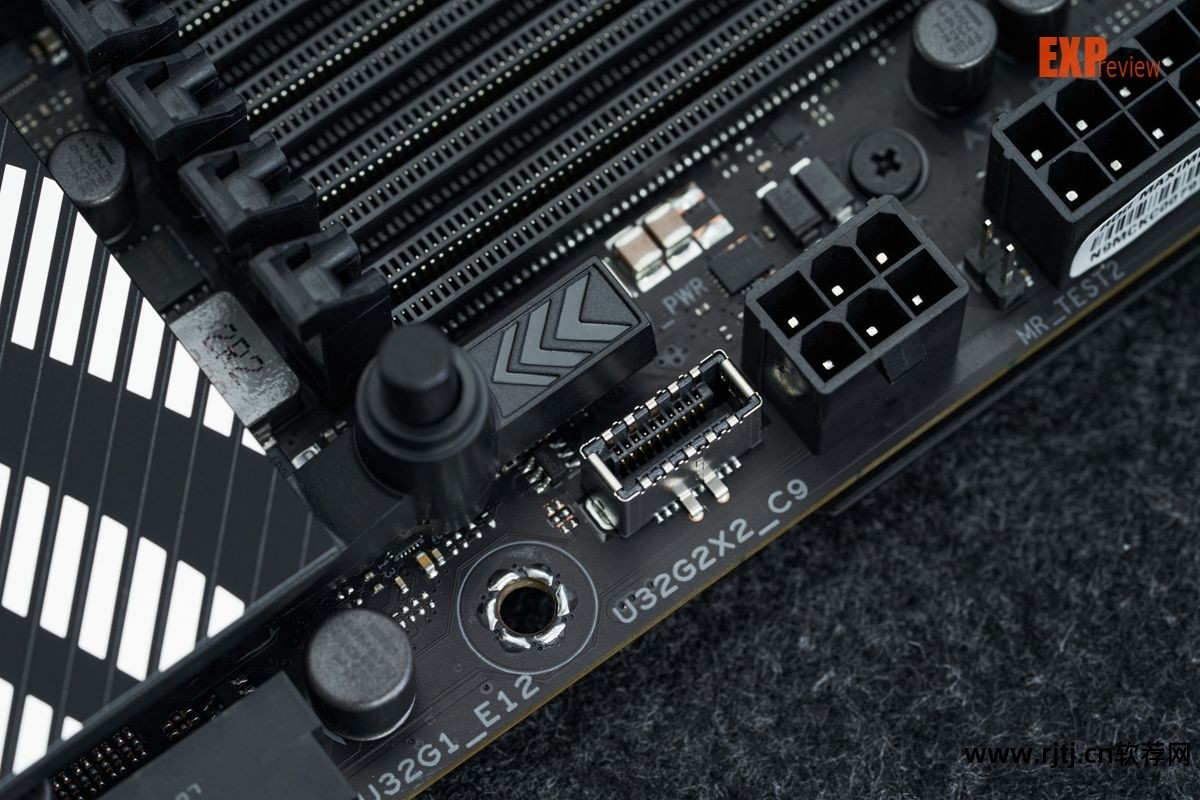

显存插孔对面还有一个后置USB3.2Gen2*2Type-C插座，支持QD4+快充，最大输出可达60W。 这些电源显卡的24pin口肯定是不够用的。 插座对面的6pin电源插座是专门用于这种快速充电的。 这是计划好的。

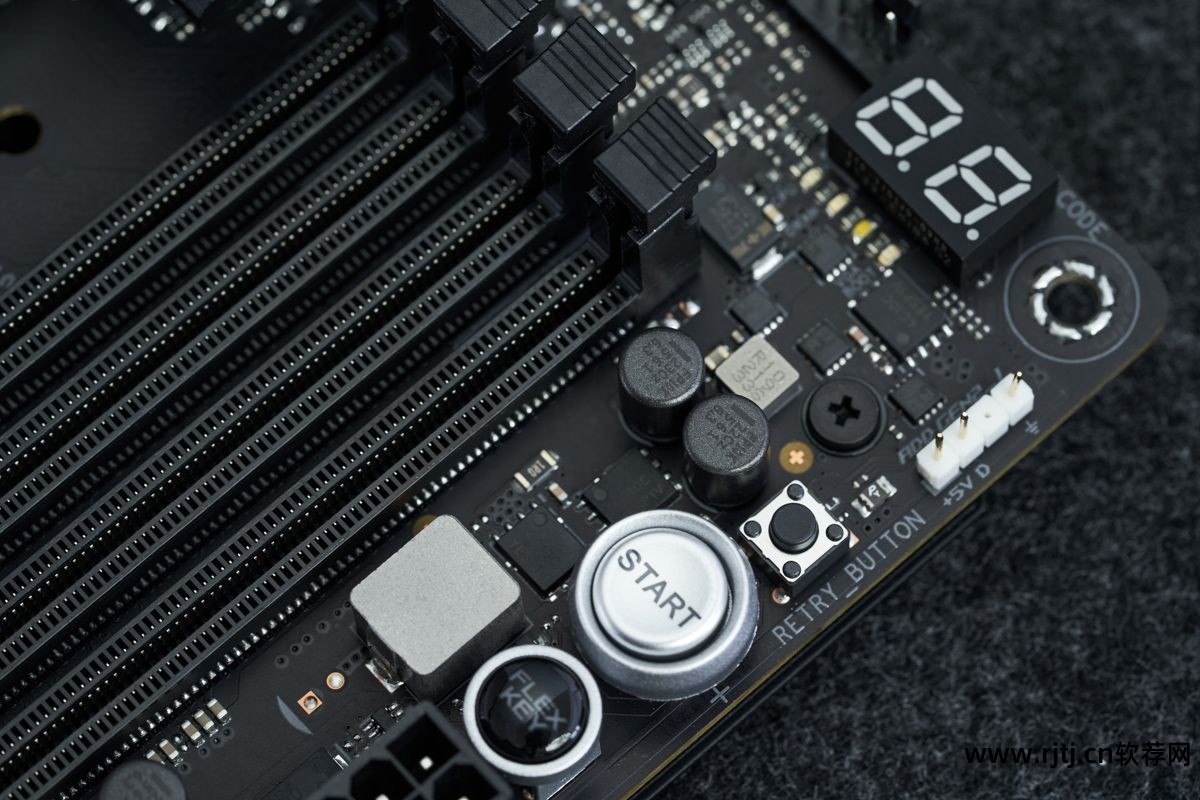

调试LED、简单调试LED和键盘组都位于显卡的左上角。 SATRT按钮是电源开关，后面的FlexKey默认重启。 您可以在BIOS中更改此按钮的功能，可以将其更改为安全启动，直接启动进入BIOS或至于显卡的灯光开关，玩家修改后显卡上没有重启按钮由于具有FlexKey键的功能，因此MAXIMUSZ790HERO在电源开关上还设有复位接触按钮。 默认状态下，电源开关的顶部和底部为复位按钮。
PCI-E 和 M.2 插槽

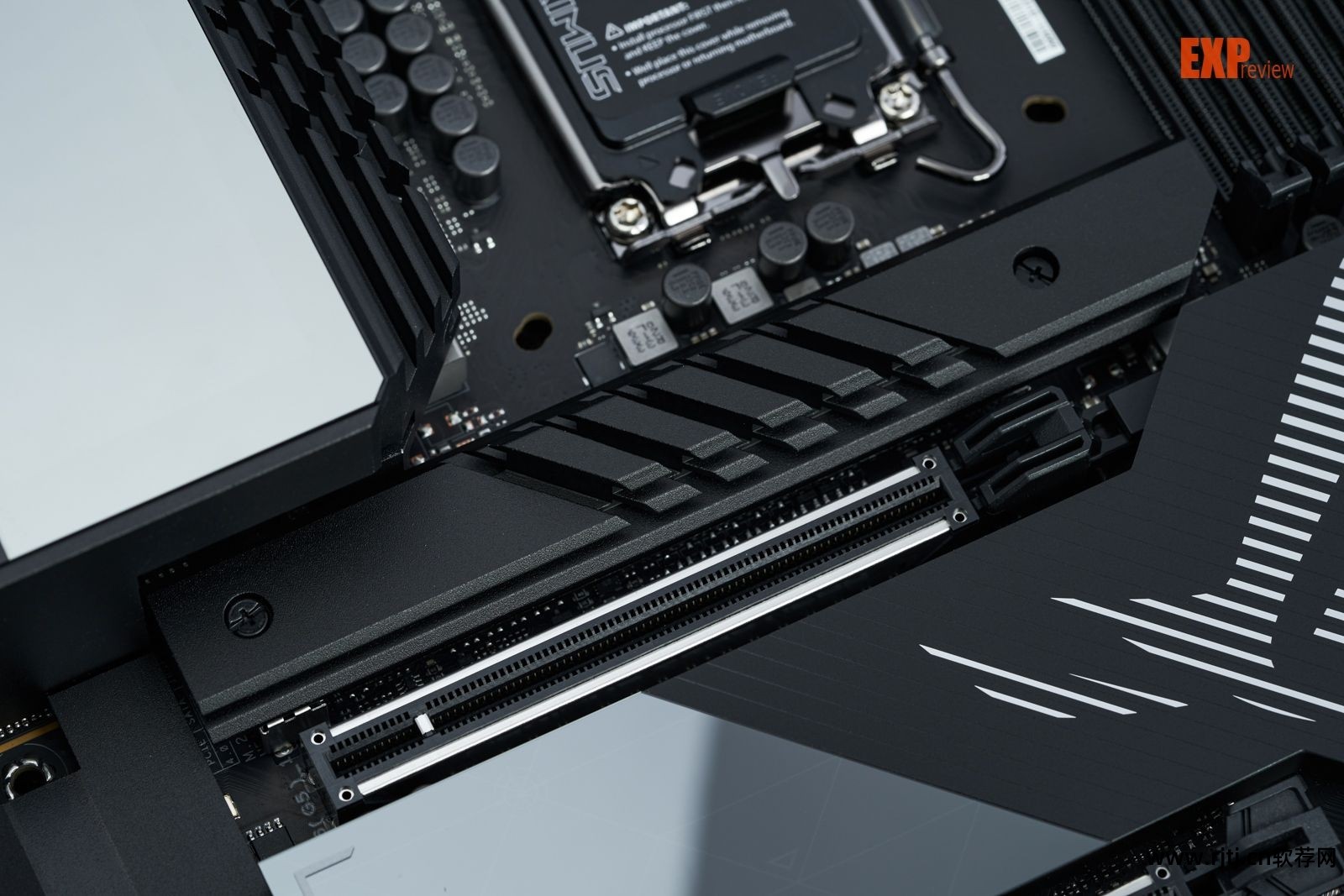

显卡上有3个PCI-Ex16插孔，其中一个被金属铠甲覆盖的就是CPU提供的PCI-E5.0插孔。 当仅使用第一个插孔时，它将在 x16 模式下工作。 当所有根插孔都使用时，它们将工作在x8+x8模式； 第三个插孔是PCH提供的PCI-E4.0，该插孔的工作模式可以在BIOS中设置，默认为x4模式，可以更改为x4+x4。 该模式适用于使用ROGM.2扩展卡。

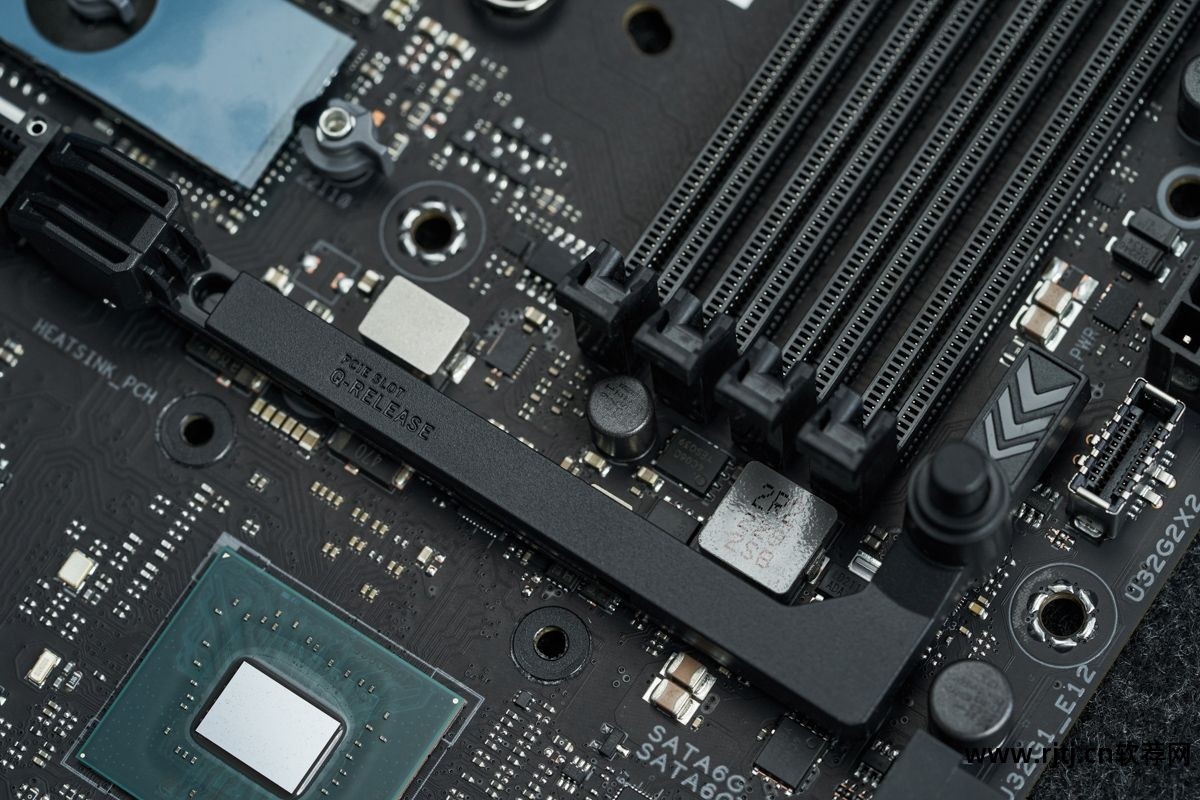

在ROGMAXIMUSZ690Hero上，第一个PCI-Ex16插孔的ROG主板的易拔按键采用了钢丝撕裂设计，虽然可以一键释放，但需要自动复位。 ROGMAXIMUSZ790Hero上的ROG主板易拆卸按键采用了全新设计。 按下按钮后，主板锁向后移动，从而解除PCI-E锁，按住键盘后手动复位。 事实上，这并不是一个必要的设计。 虽然按照原来的设计，卡扣也可以通过插主板手动复位，但现在的设计似乎越来越“治愈强迫症”了。

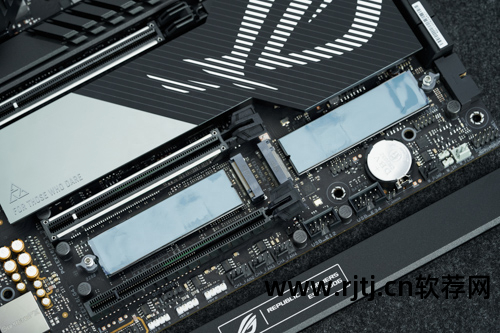

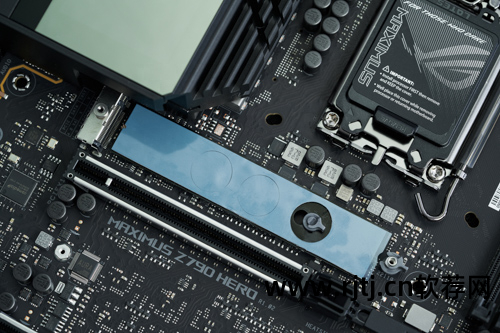

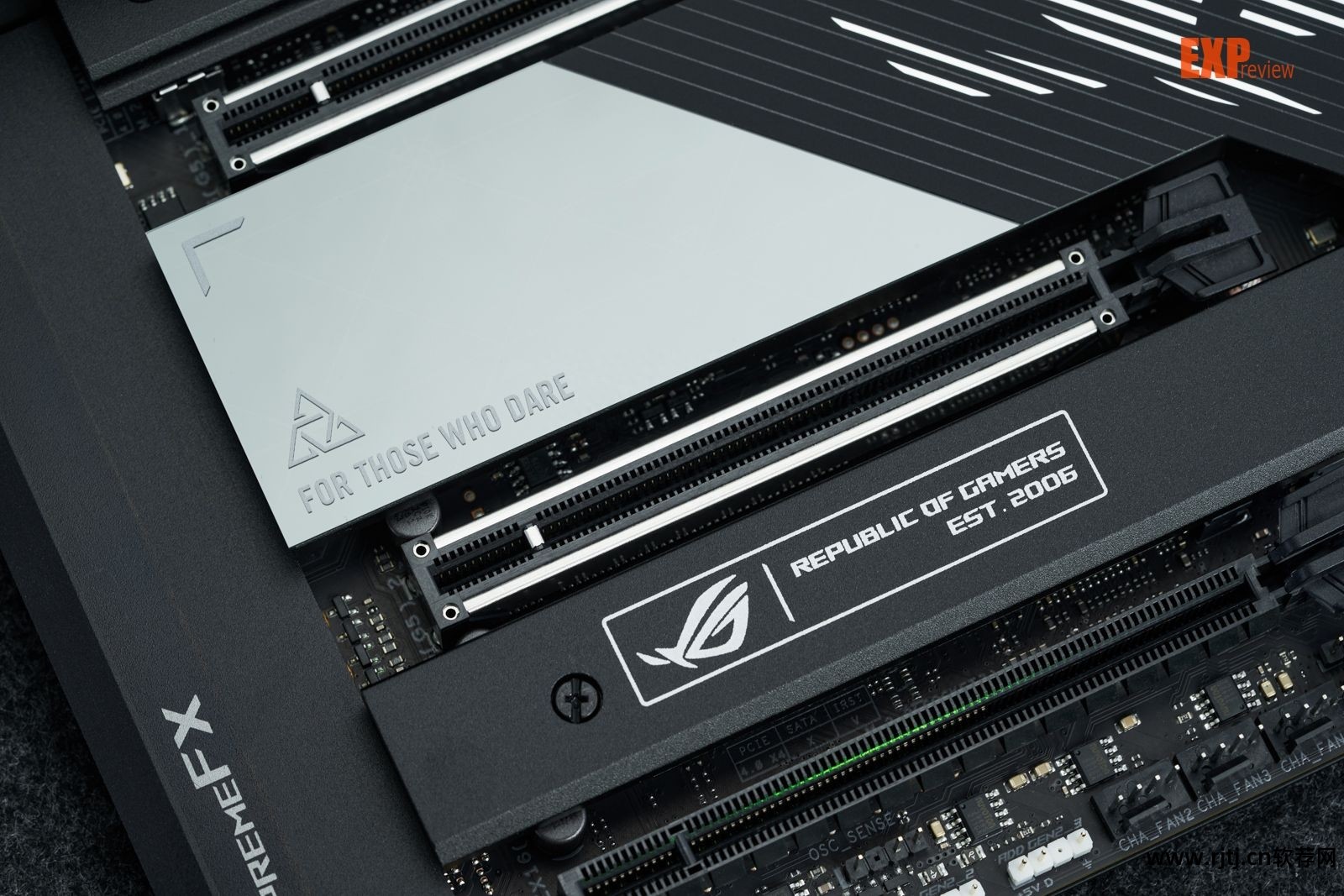

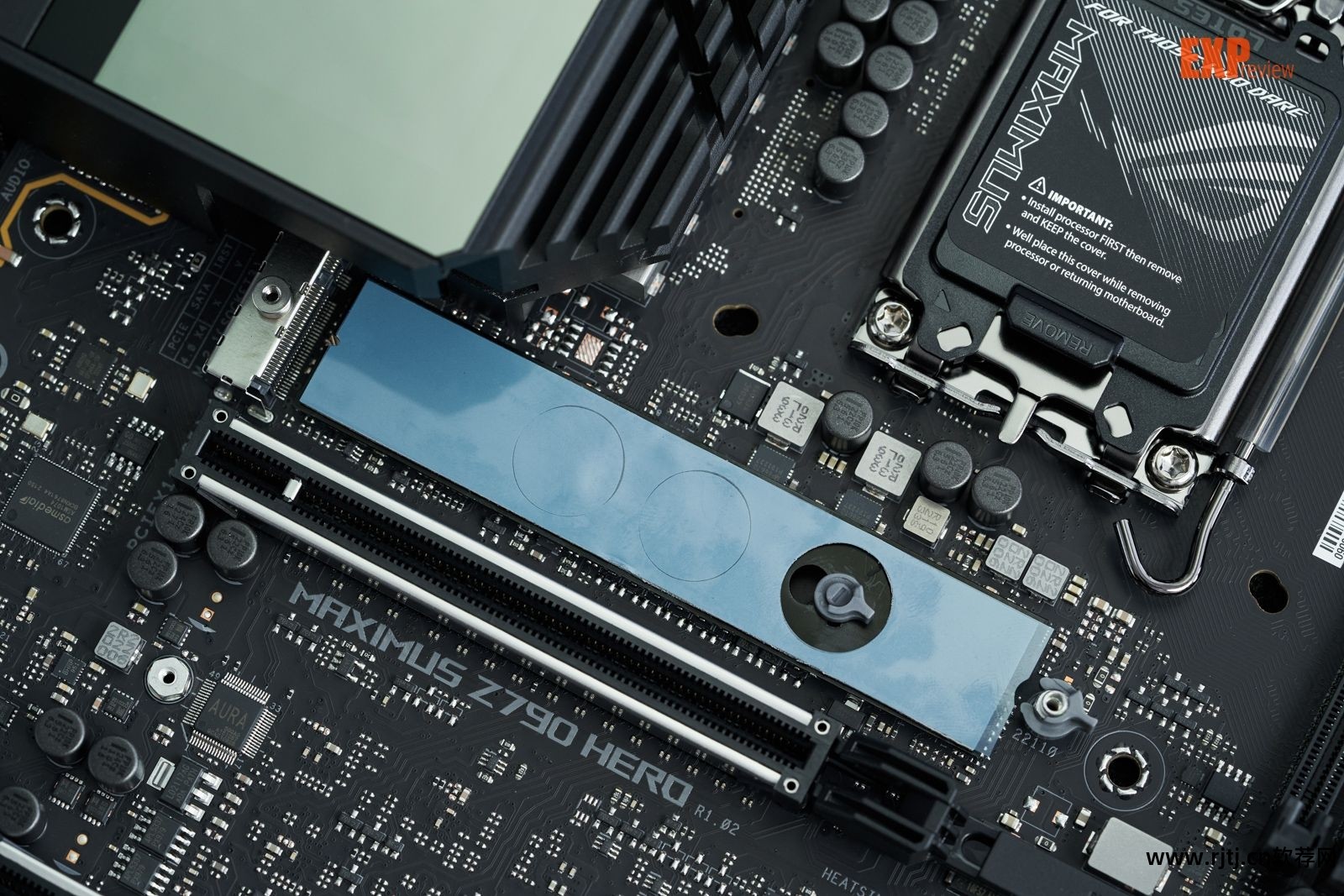

显卡上有3个M.2插槽，均支持PCI-E4.0x4模式，其中一个M.222110插槽位于CPU和第一个PCI-Ex16之间，另外两个位于第二个和第三个之间PCI-Ex16中间全部被散热器覆盖，并配有M.2SSD背部散热器，可以为发热量较多的PCI-E4.0SSD提供全方位散热。
第一个M.2插孔由CPU直接提供，下面的两个M.22280插孔均由PCH提供，其中一个支持PCI-E4.0x4，两侧支持PCI-E4.0x4和SATA6Gbps模式下，三个M.2插座都有方便的卡扣设计xtu超频软件教程，您现在可以在不使用任何工具的情况下安装或拆卸M.2SSD，虽然这个设计是简单的塑料旋转闩锁，插入M.2SSD然后旋转它就固定了一次完成，省去了拧紧螺母的麻烦。
SATA 和 USB 扩展端口

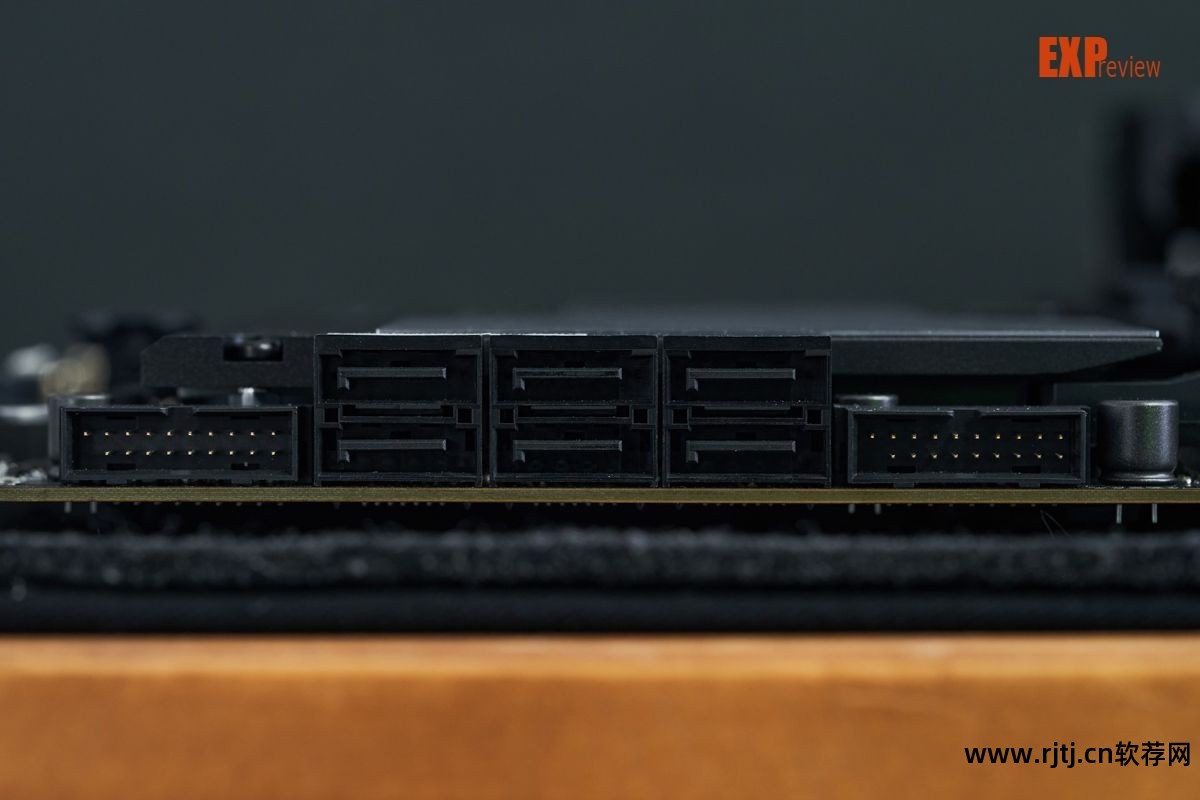

显卡上有6个SATA6Gbps插槽，全部由北桥提供，并且全部旋转90°排列在显卡两侧。 SATA插座左右两侧各有一组USB3.2Gen1扩展插针，总共四个USB3.2Gen1扩展插针。 .2Gen1Type-A接口，显卡顶部有两个USB2.0扩展插针，这两个插口多用于连接其他设备，比如微星自家的一体机设备。
前置 I/O 插座
显卡配备集成 I/O 背板。 作为一款低端显卡，ROGMAXIMUSZ790HERO的前置I/O插座极其丰富。
首先，在USB插槽方面，显卡I/O上有4个USB3.2Gen1Type-A、5个USB3.2Gen2Type-A、1个USB3.2Gen2Type-C和2个Thunderbolt4插槽。 USB 端口数量充足，两个 Thunderbolt 4 端口允许玩家用一根电缆以菊花链方式连接多个显示器，从而简化了电缆。
后面板上的两个按钮之一是 CMOS 重置按钮，另一个是 USB BIOS Flashback 键盘。 通过白框框出的USB插座，无需CPU和内存即可刷新显卡的BIOS。

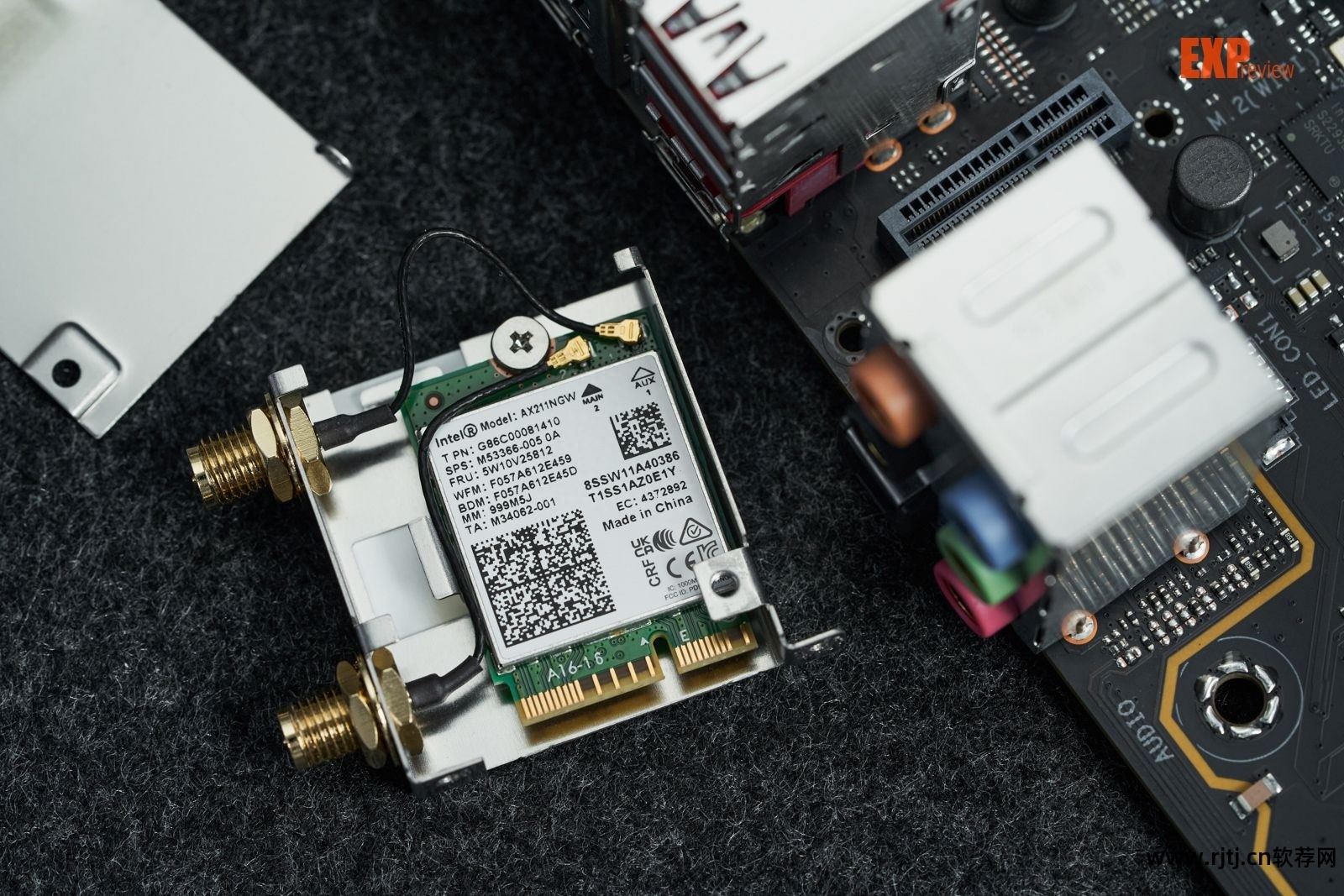

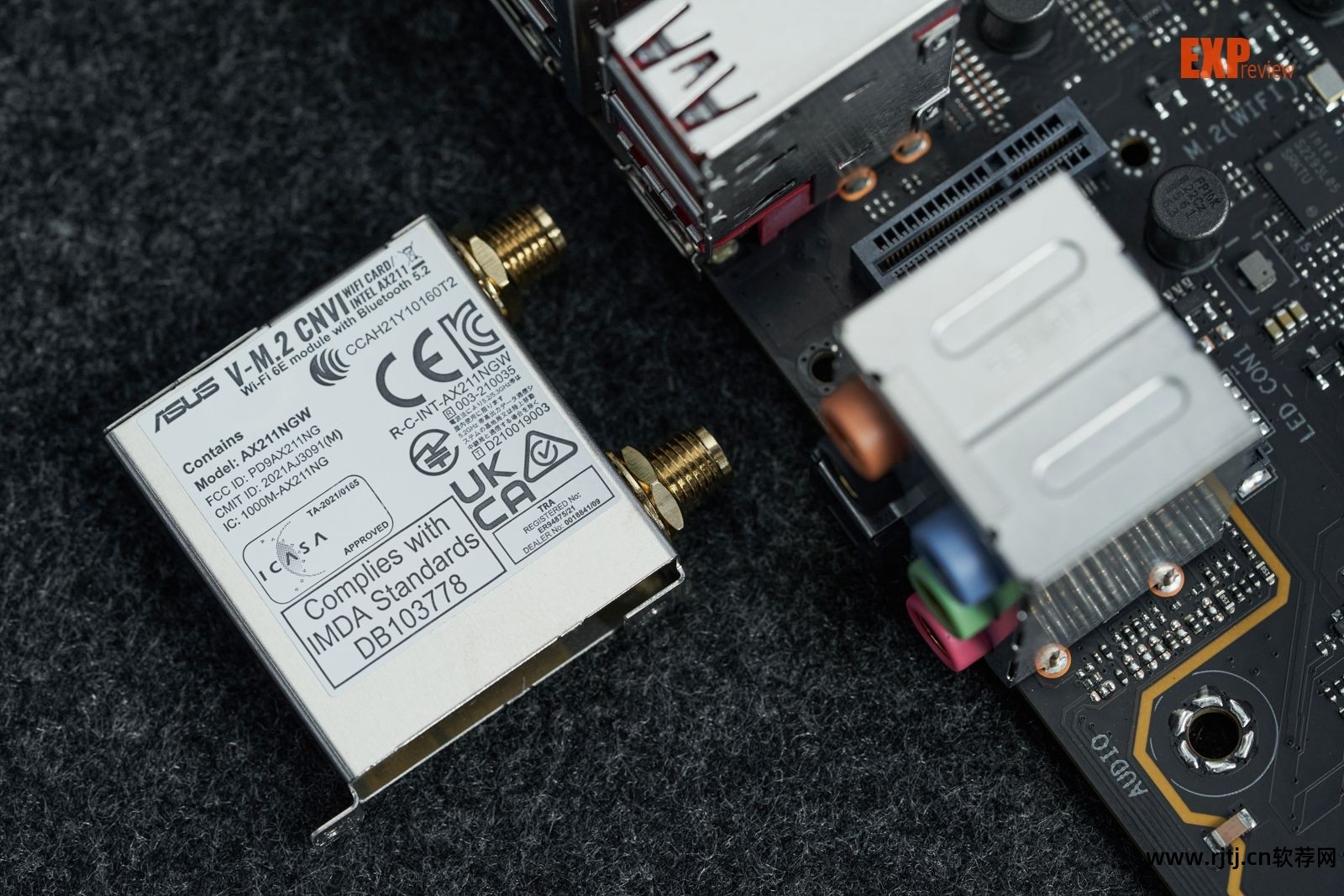

网络连接方面，ROGMAXIMUSZ790HERO配备了AX211WiFi-6E无线网卡和IntelI225-V2.5G有线网卡。 视频方面，有一个支持4K60Hz视频信号的HDMI2.1端口，以及两个同样支持DP1.4视频输出的Thunderbolt4端口。 音频插孔有一组5个3.5mm和1个S/PDIF音频插孔。

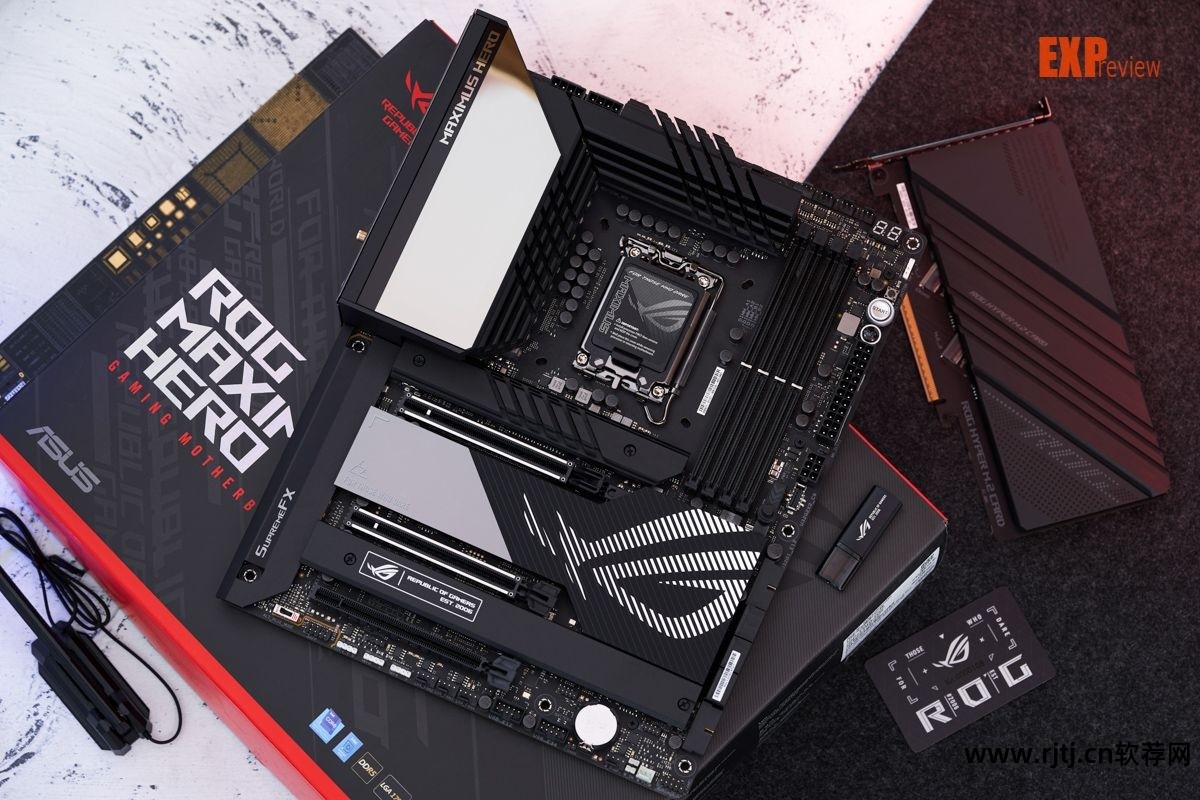

丰富的配件
ROG的显卡配件相当丰富。 除了必备的说明书、SATA线和WiFi天线外，还有很多功能性和纪念性的配件。 我们来谈谈这些比较有用的东西。
显卡驱动现在放在32GB USB3.0 U盘上。 上面有两个分区。 其中包含ROG显卡驱动及各种配套软件xtu超频软件教程，并有24GB空白分区供玩家自由使用。

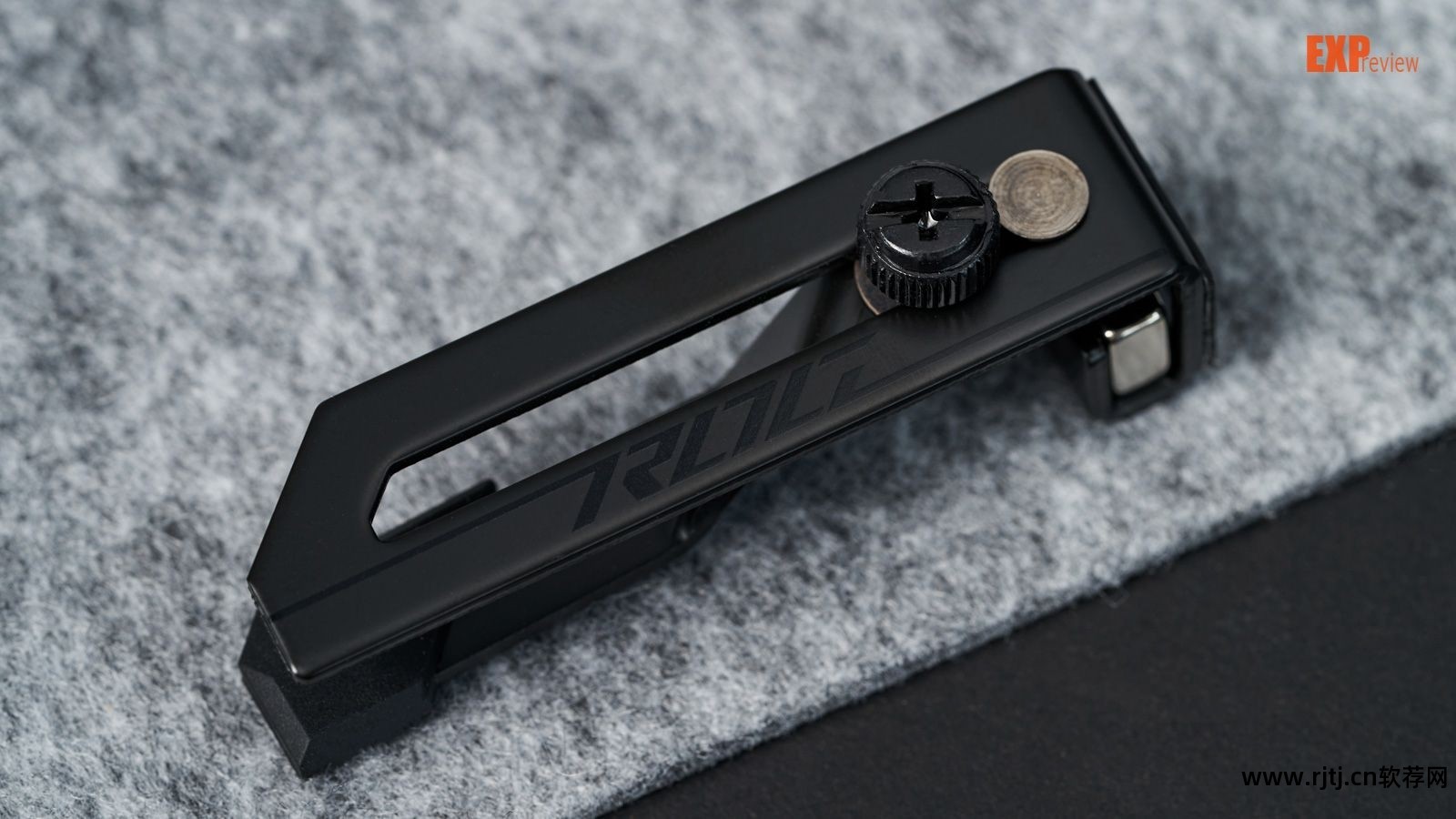

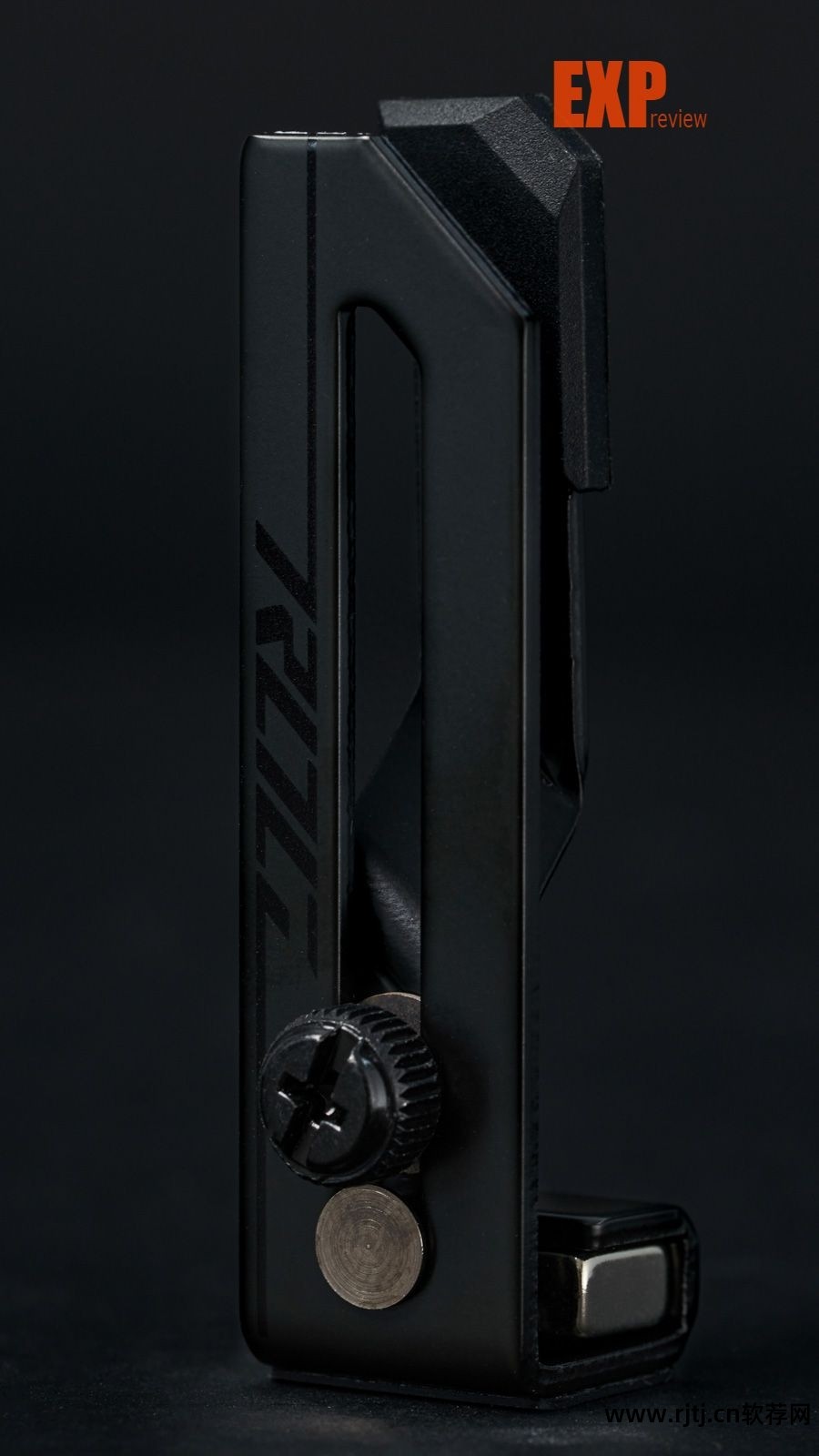

还有一个可伸缩的主板支架，可以放置在机箱上，供玩家支撑这些笨重的主板。 这个东西用起来非常方便。 只要看看它的形状，你就会知道如何使用它。 顶部还有一块磁铁，可以紧紧地贴在底盘上。 这样固定支架就非常方便了。

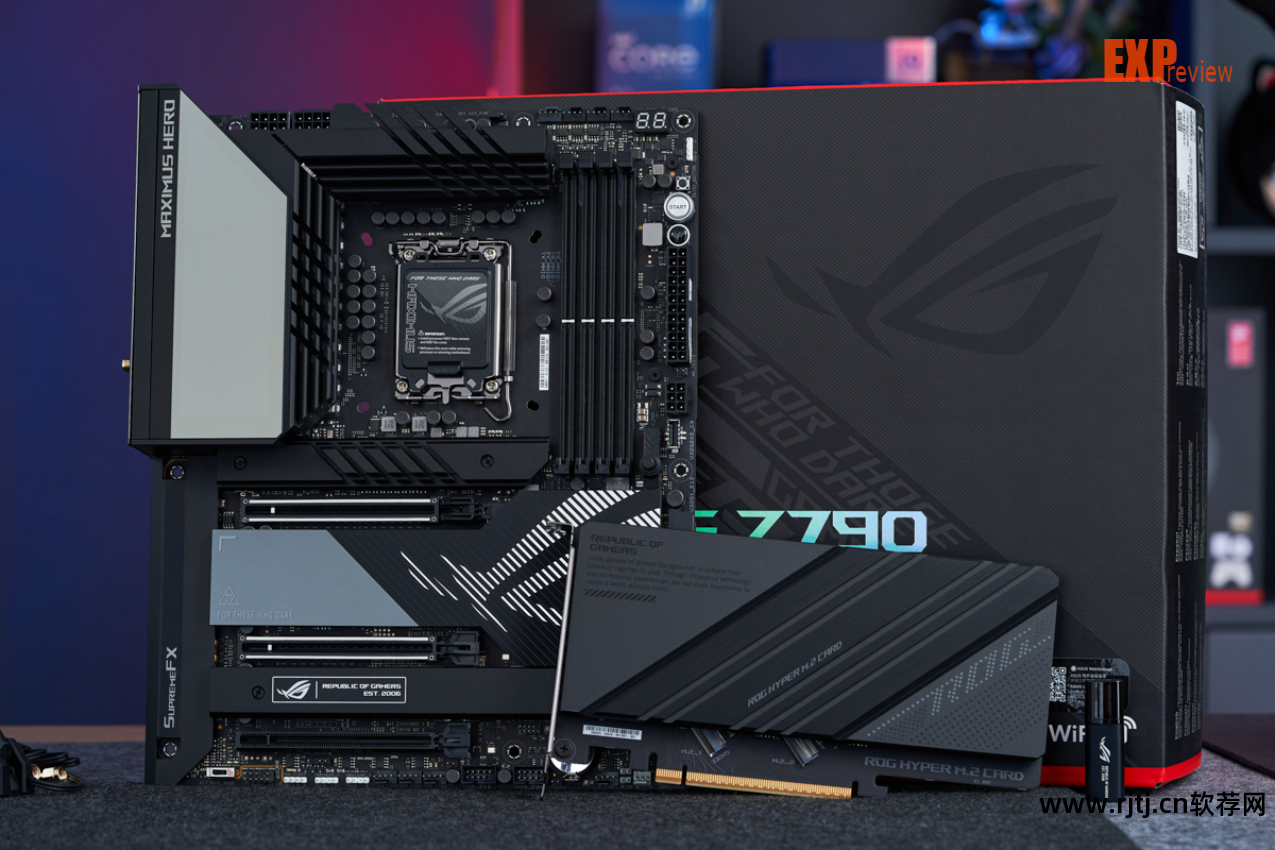

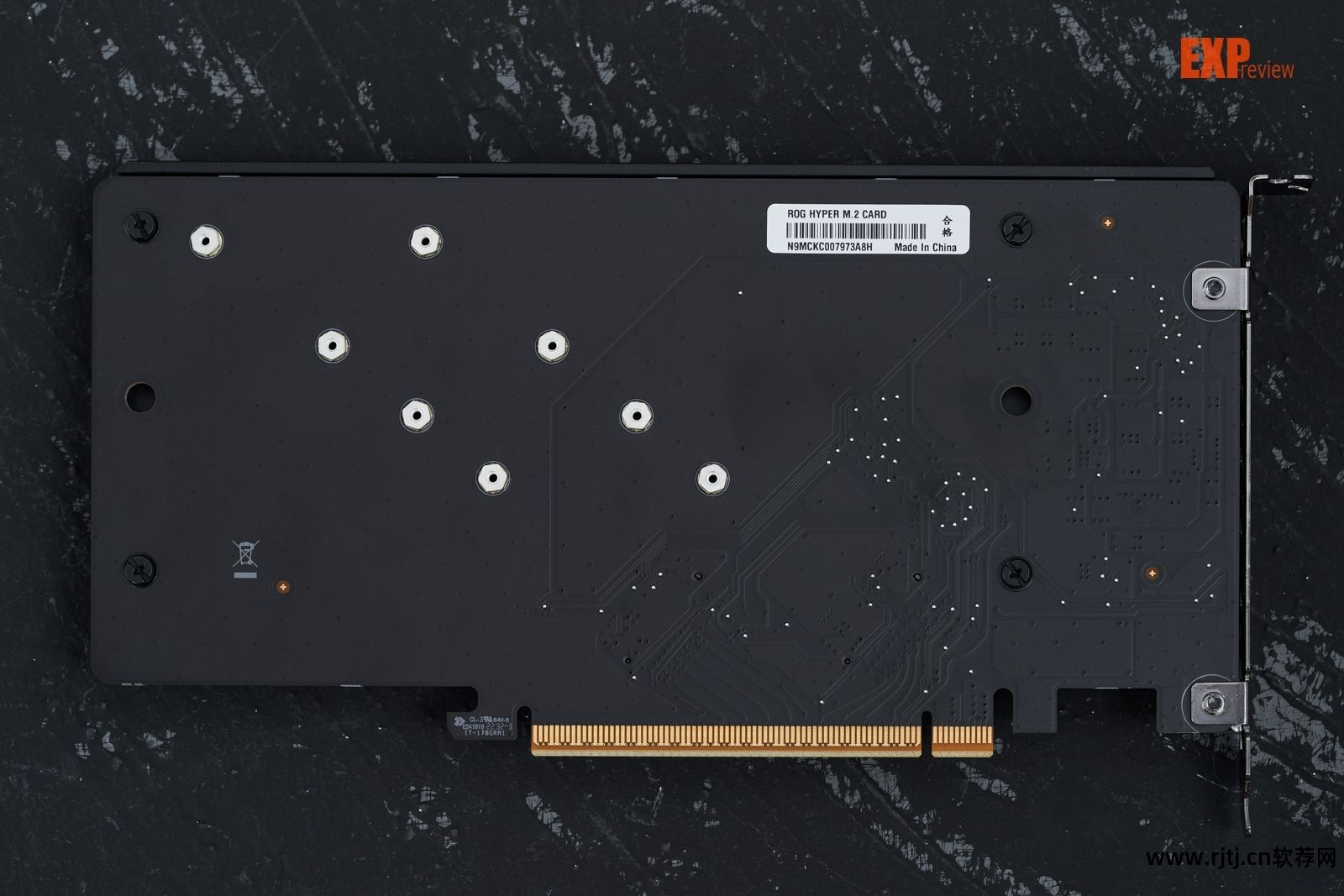

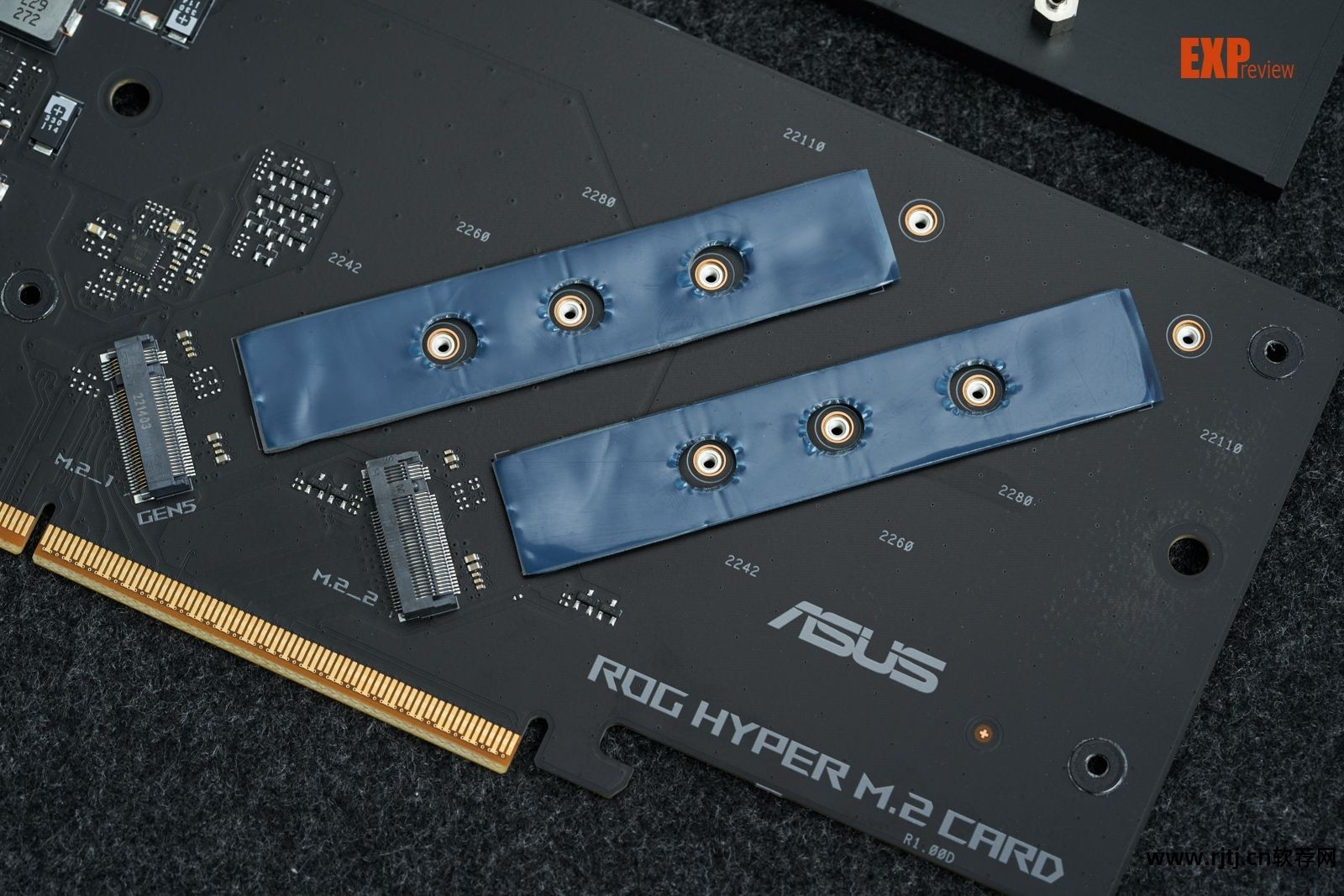

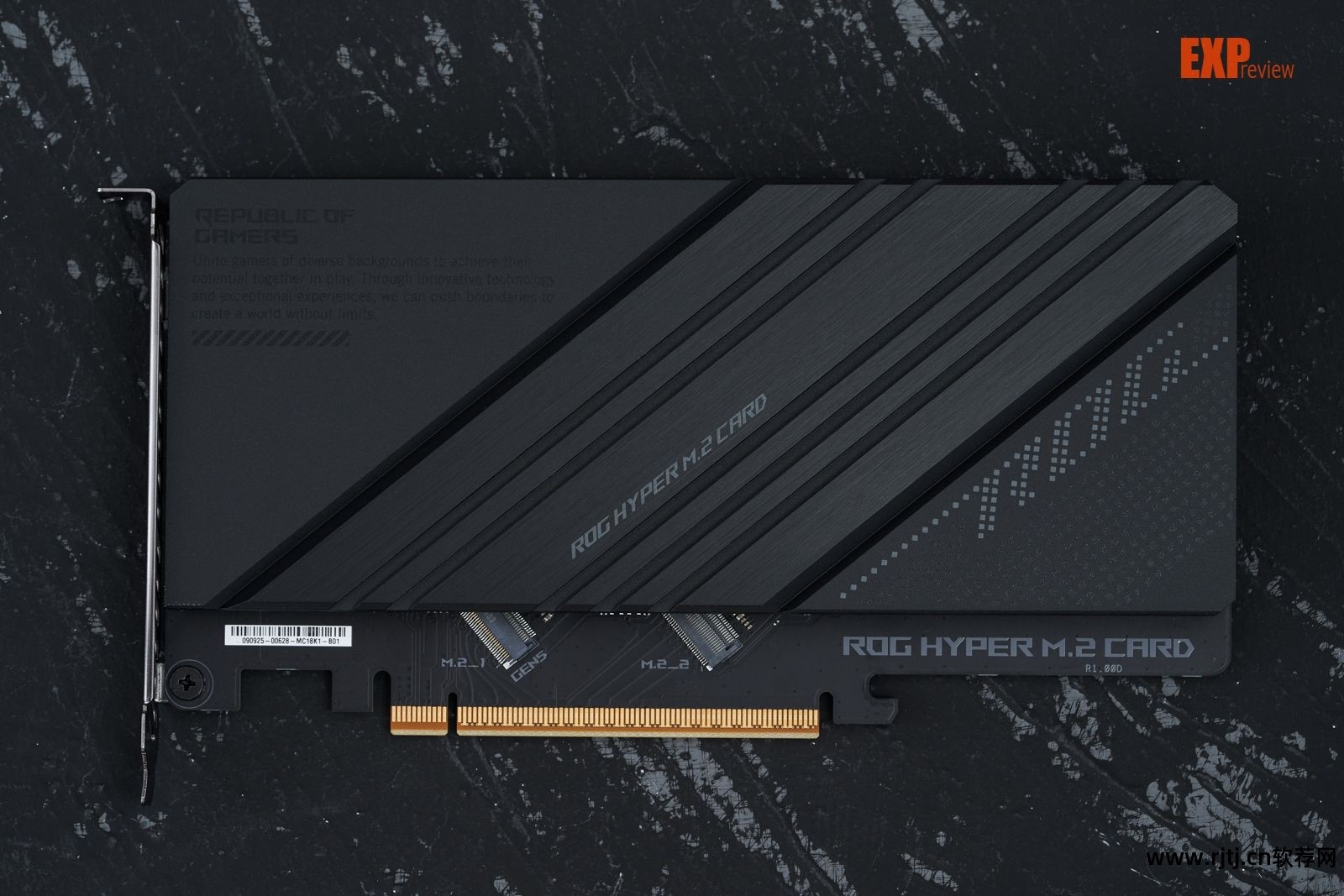

ROGM.2扩展卡是该显卡最重要的配件。 它有两个M.222110插座，还具有双面M.2散热。 可以看到两侧的M.2接口都清晰地标有Gen5。 是的，这个插槽支持PCI-E5.0，但如果想使用PCI-E5.0，只能安装在显卡的第二个PCI-Ex16插槽上。 该插座不支持x4+x4模式，所以此时右侧的M.2端口将被禁用。 如果安装在显卡的第三个PCI-Ex16插孔上，两个M.2端口都支持PCI-E4.0x4模式。 其实还需要到BIOS中更改PCI-E插孔的工作模式。 。
显卡拆解

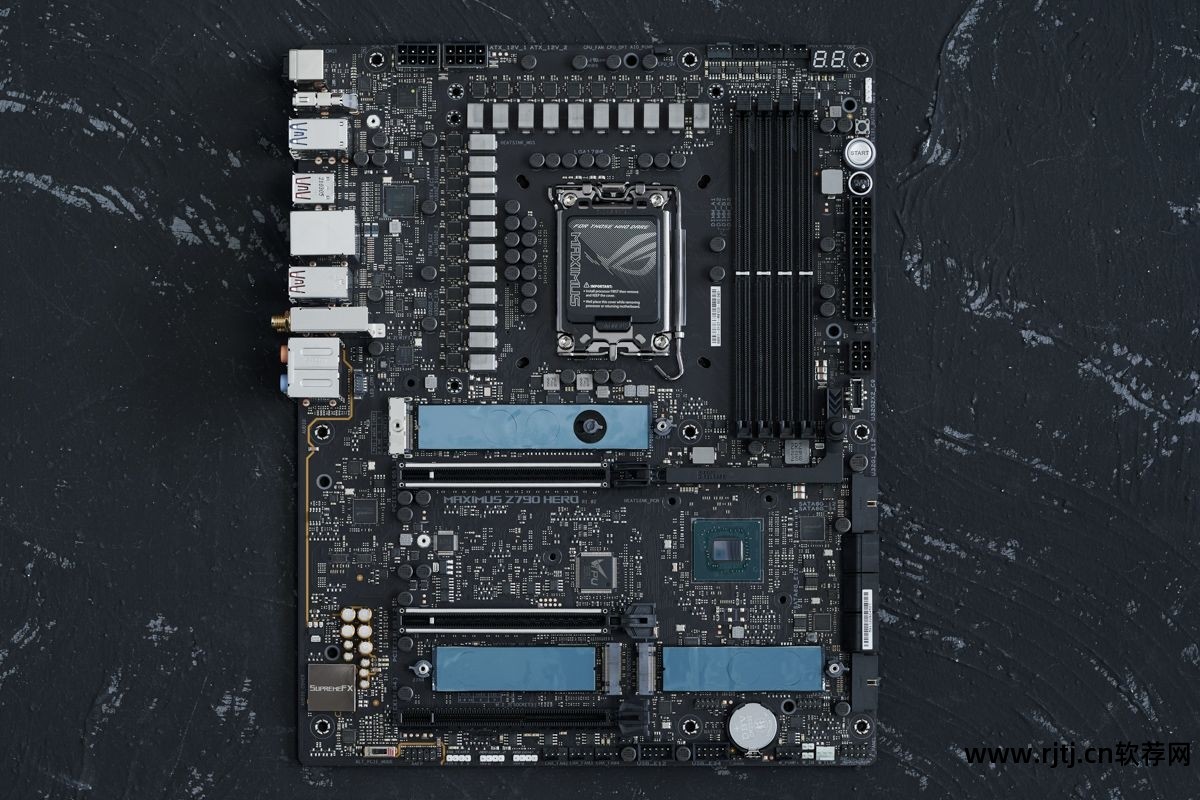

拆掉所有散热器后，显卡PCB基本都是材料了。 ROG MAXIMUS Z790 HERO显卡的风扇插座基本排列在显卡右上角和顶部中间位置。 吊扇插座旁边还设有各种RGB扩展插座，让玩家接线相当方便。
ROG MAXIMUS Z790HERO显卡还配备了专门为分体风冷设计的插座组，以及电机专用的W_PUMP+插座。 显卡上其他4针吊扇口只能输出1A电压，而这个插座可以输出3A电压来驱动电机。 另外，这款插座默认是全速，而其他插座默认是Q-FAN智能控制。 后面的W_FLOW端口用于连接流量计，W_OUT和W_IN用于温度探头，T_SENSOR插座用于扩展普通温度探头。 。

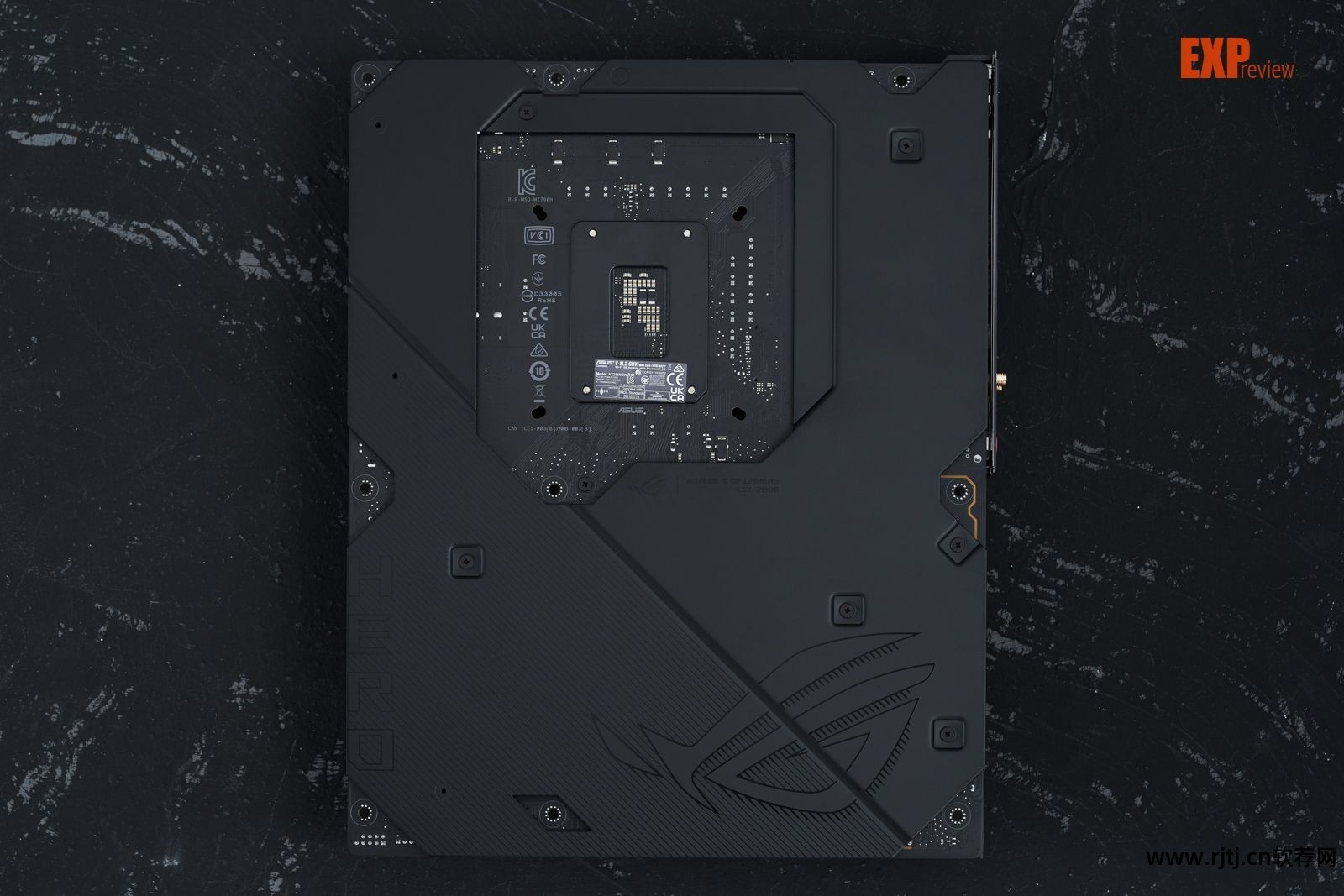

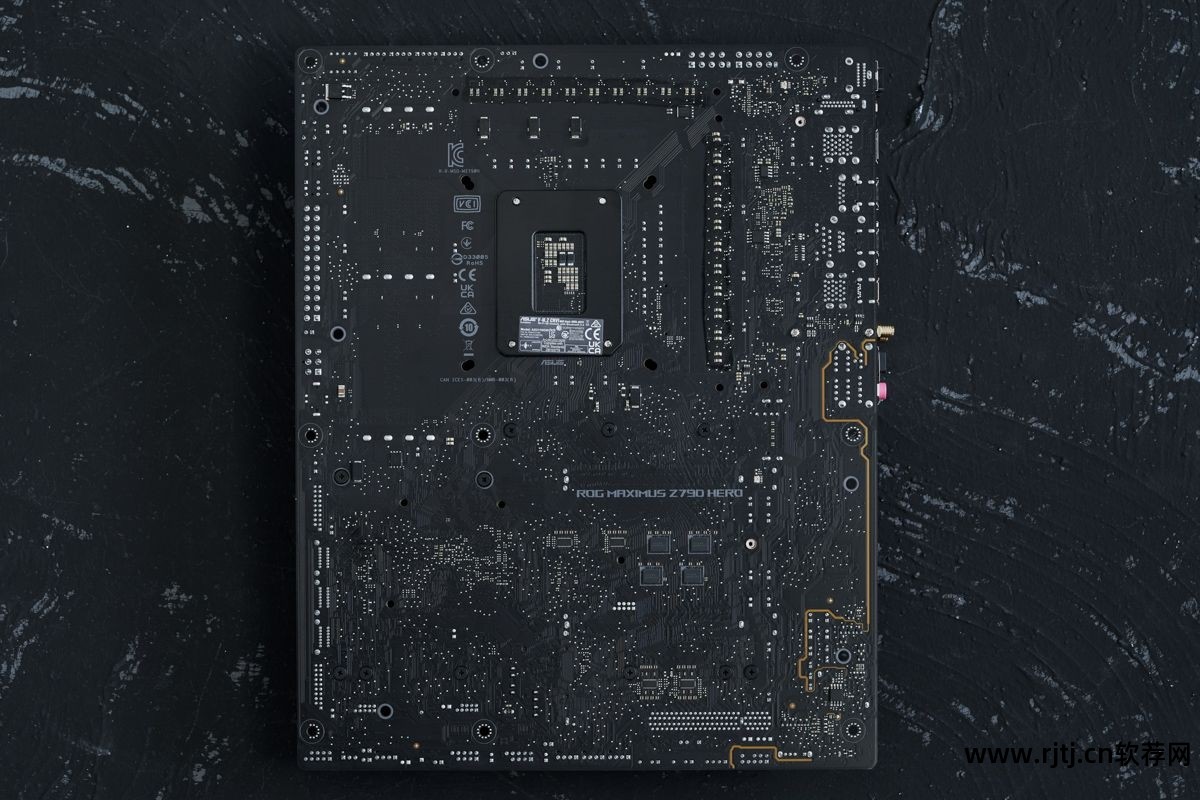

显卡反面

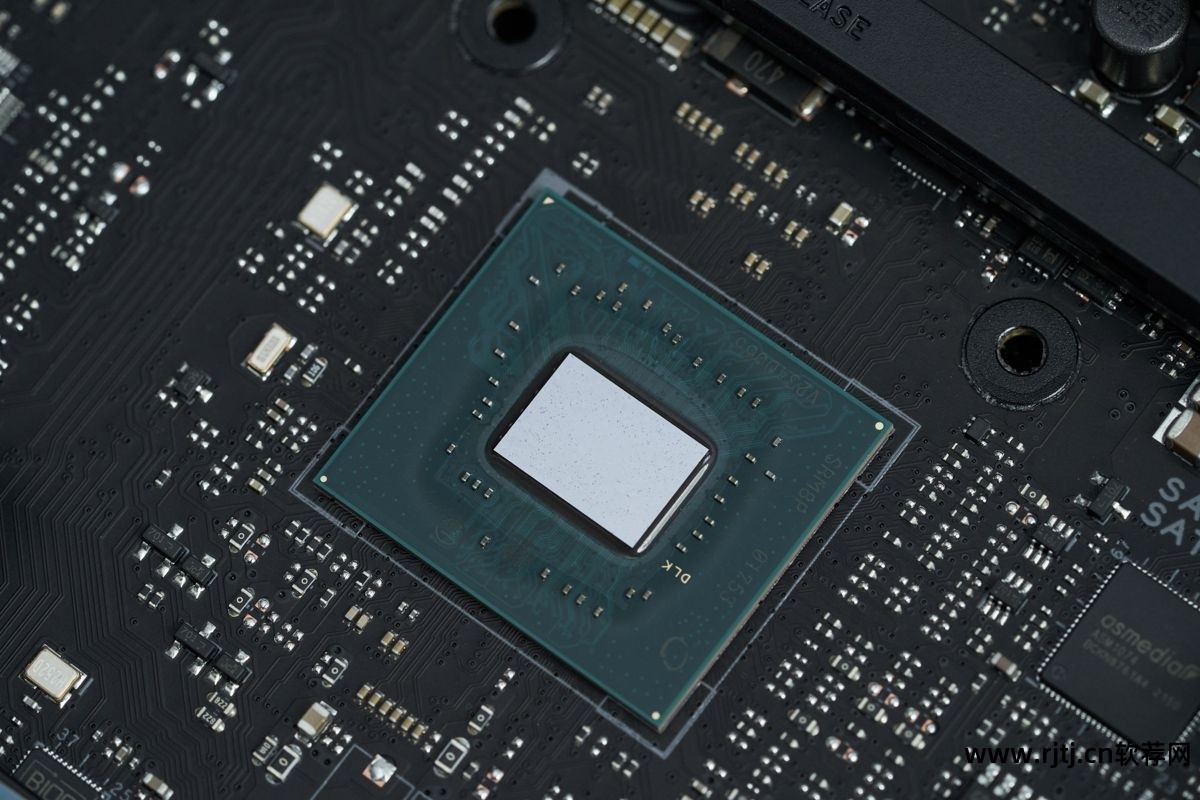

Z790PCH

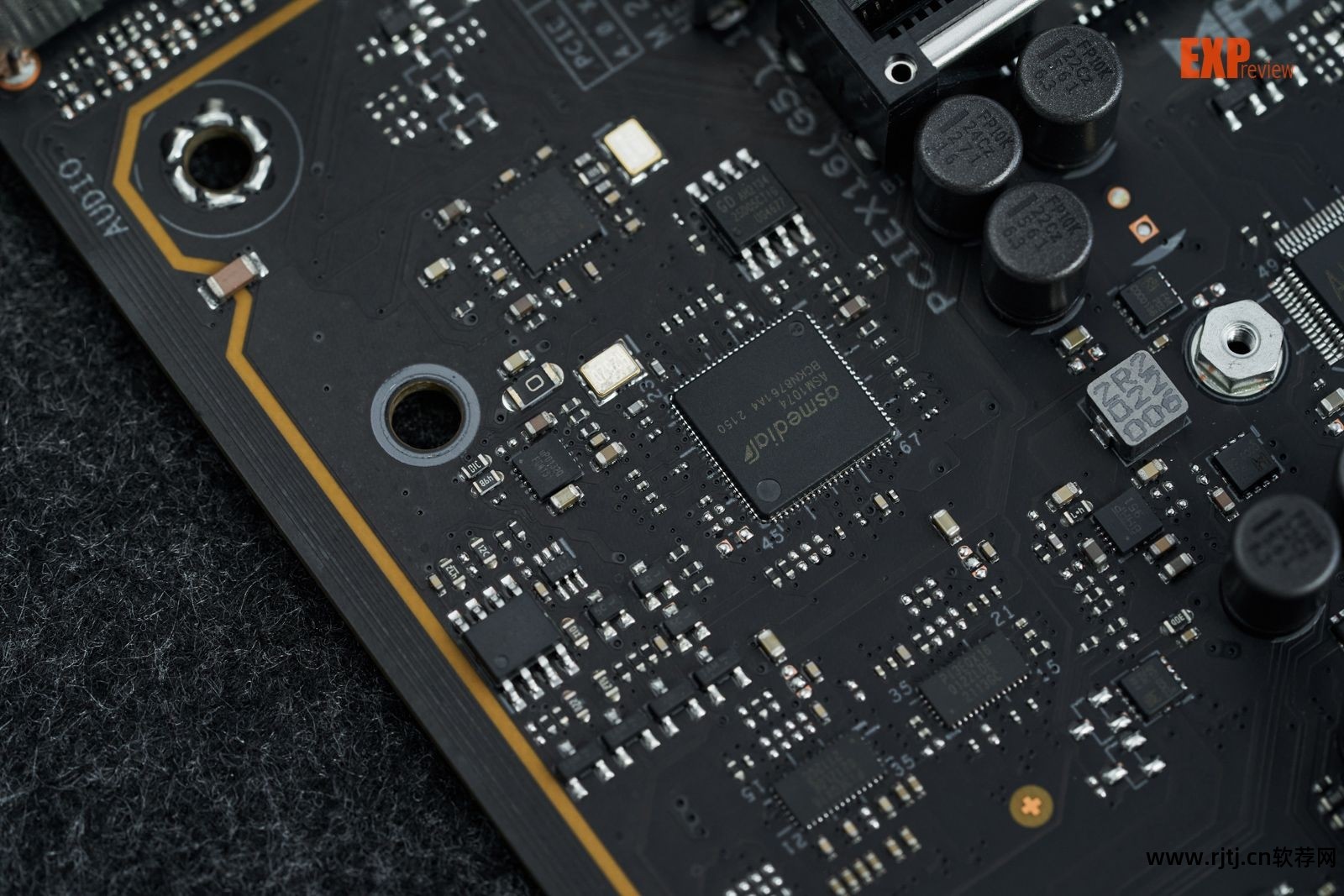

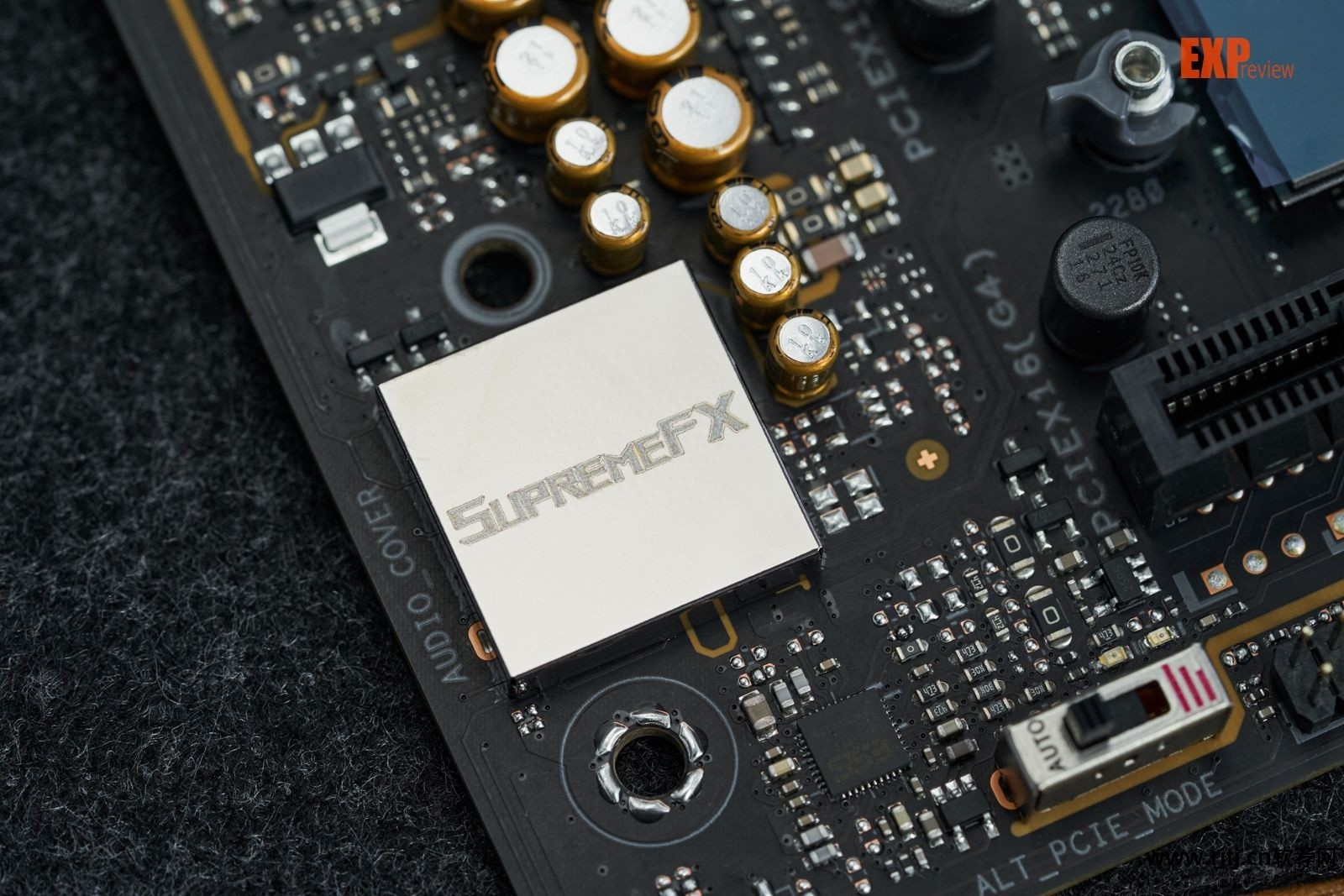

显卡的音频电路布置在独立的PCB区域。 RealtekALC4082 包裹有电磁屏蔽层，以保护其免受其他电路的干扰。 它使用专用的 Nichicon 音频电容器。 该声卡支持120dBSNR立体声输出和113dBSNR音频输入。
前置输出还拥有ESSSABERE90189018QQ22C集成DAC芯片，可提供更高品质的音频输出。 播放音质时，可以详细呈现音轨的各种细节。 凭借SonicStudioIII智能音质管理软件支持的虚拟环绕音质，提供身临其境的触觉体验。 该软件提供了一系列EQ调节选项，可以根据个人喜好或麦克风特性进行专属设置。
20+1相供电设计

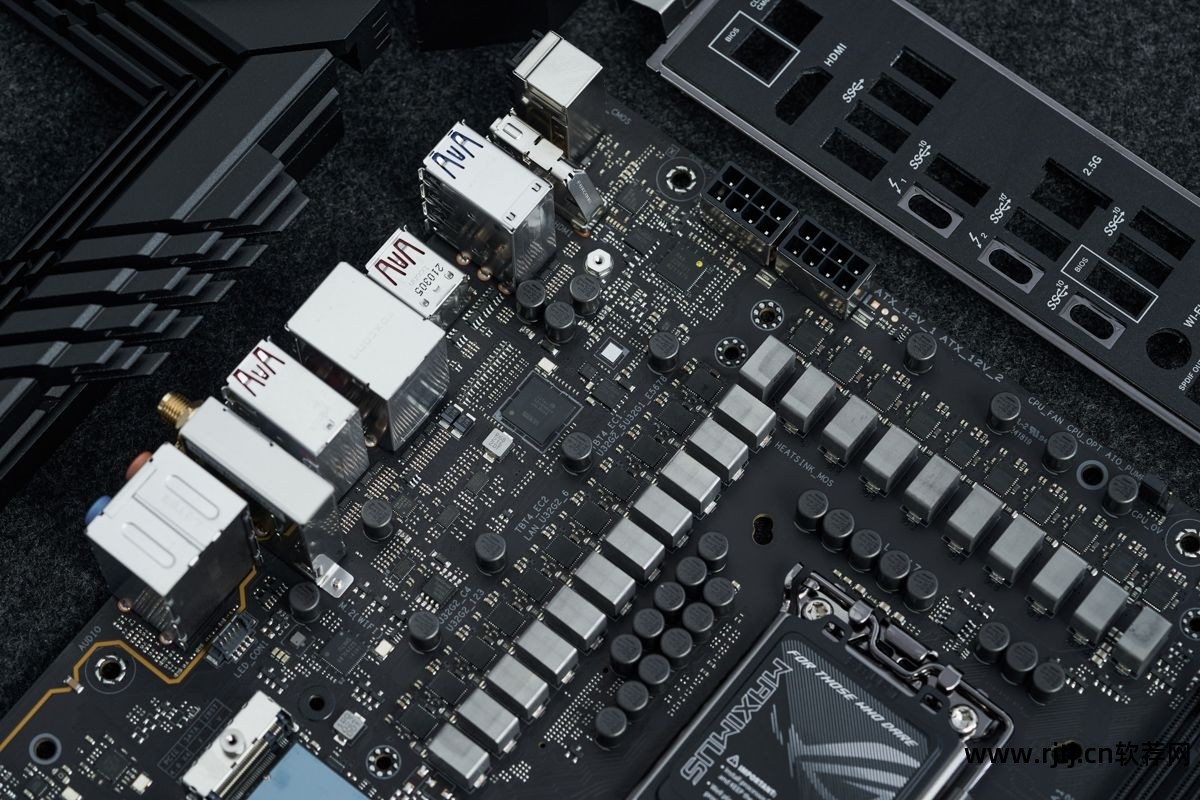

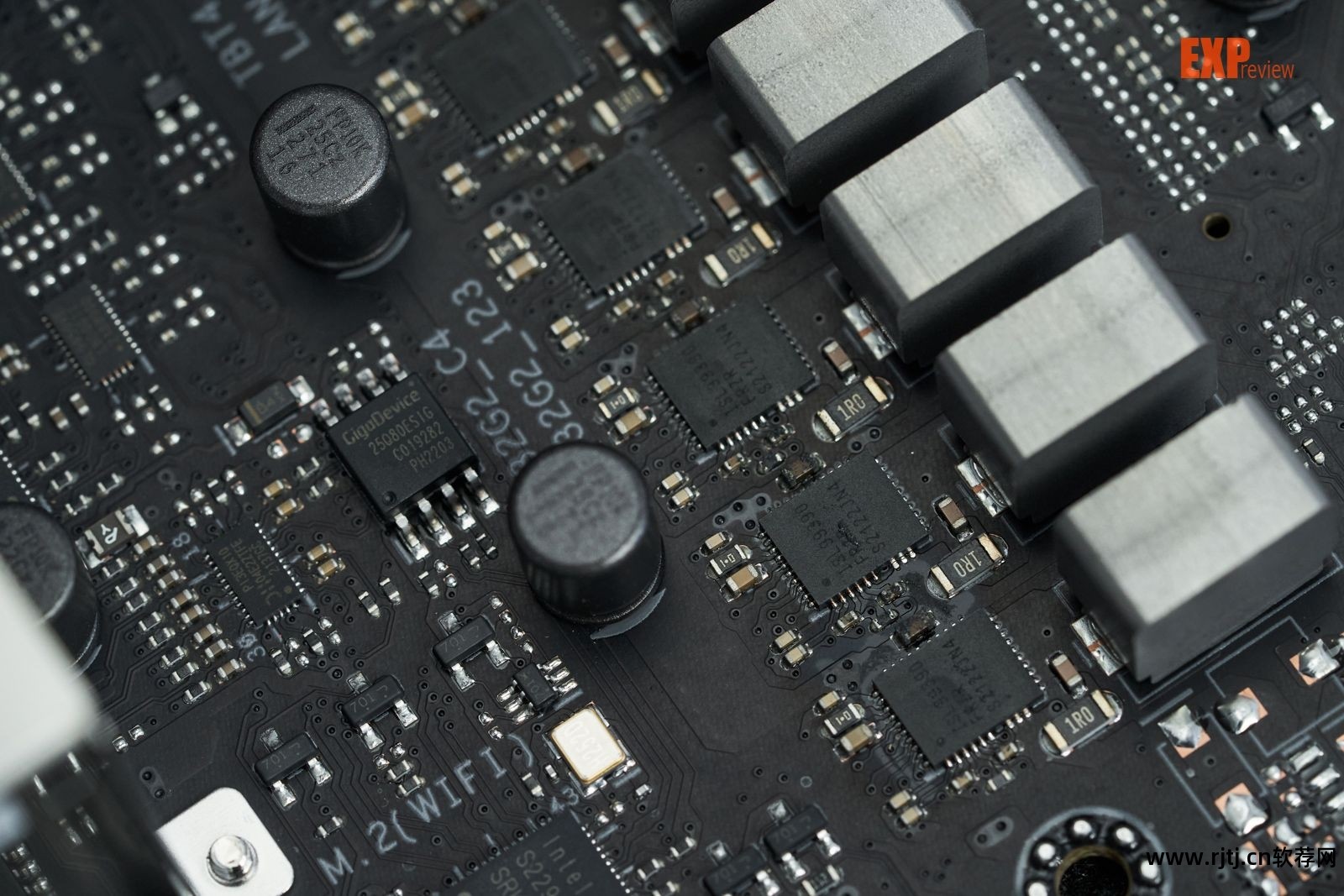

ROGMAXIMUSZ790HERO显卡采用了相当豪华的20+1相供电。 它采用最新的瑞萨RAA229131PWM控制器，最多可以控制20相的PWM信号。 CPU核心的20相供电全部由它控制，20+1相供电采用ISL99390，这是一颗最大输出90A的DrMOS，可以为Alder Lake处理器提供澎湃动力。 所有电容均采用微星定制的东芝红FP1010K固态电容。 CPU供电插座为双8P。 包裹着金属铠甲，有很好的加固效果。
显卡BIOS体验：成熟的界面设计加上周到的功能
华擎的显卡BIOS设计早已非常成熟，ROGMAXIMUSZ790HERO的BIOS设计风格基本延续了前几年的风格。 不过在功能和设置方面，ROGMAXIMUSZ790HERO显卡并没有直接照搬上一代显卡，而是增加了一些新的设置，让13代赛扬处理器更加易用、好用。

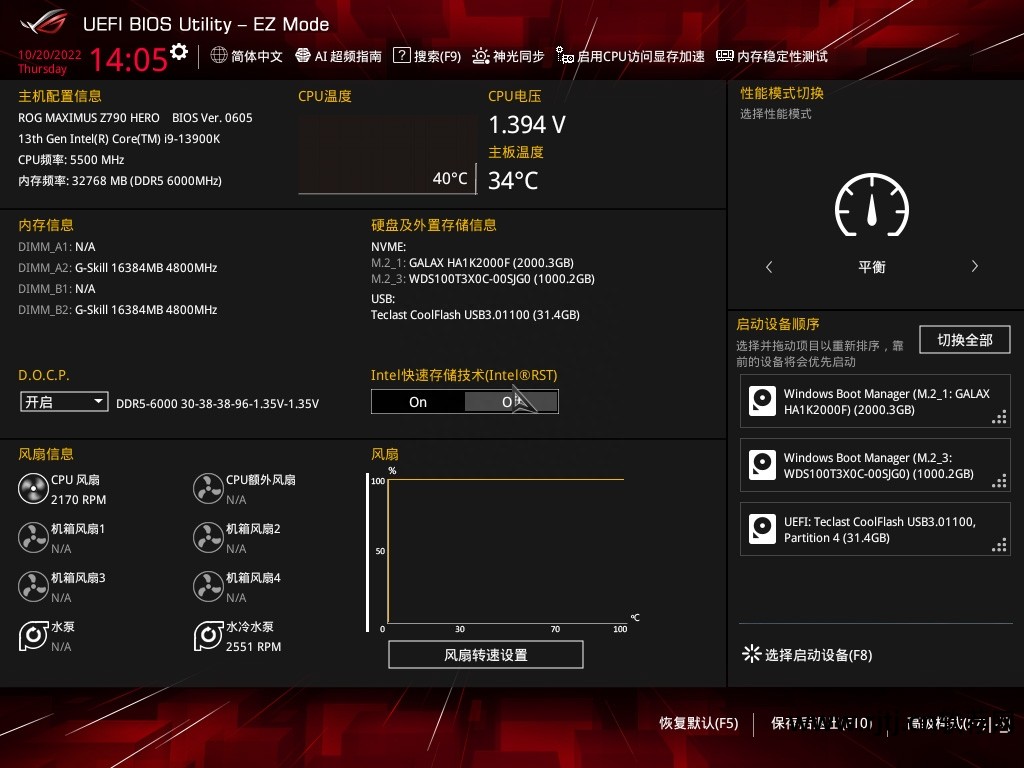

显卡支持显存XMP功能，该功能在BIOS中称为DOCP功能，在Ai智核工程中设置。

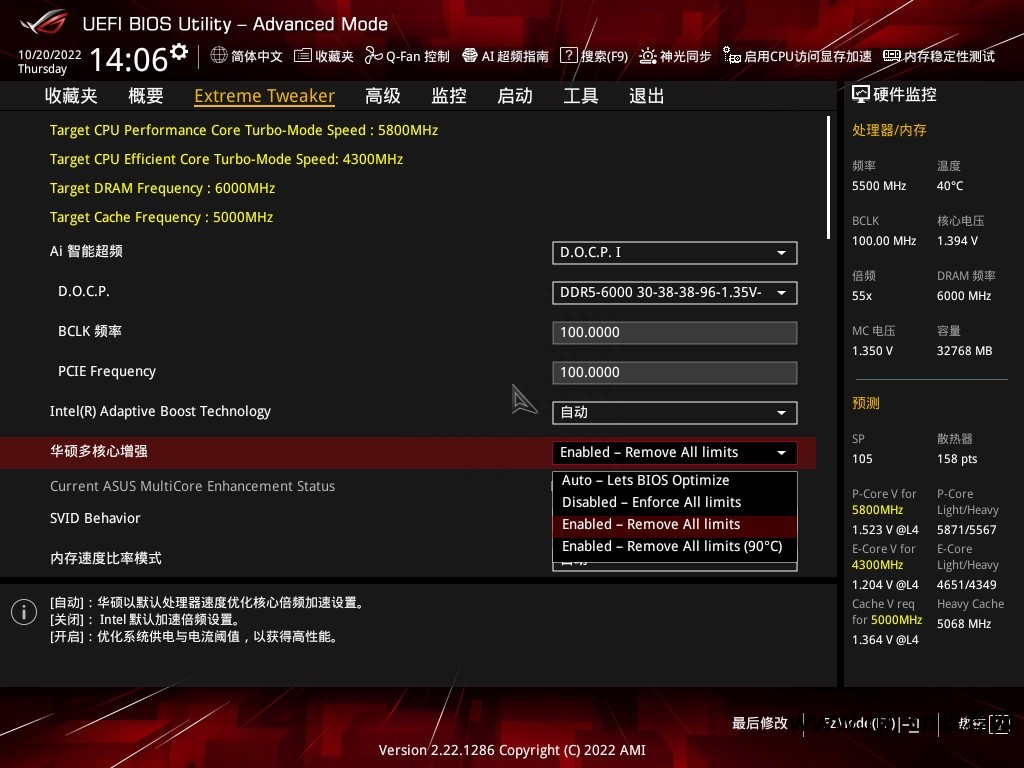

此次华擎多核增强功能中，不仅有手动功能和禁用功能，在启用设置中还提供了两个不同的项目。 始终可以全力运转； 另一个项目还解除了CPU的PL1和PL2帧率限制，CPU温度将控制在90℃。 虽然这个看似矛盾的设置非常巧妙，首先这个设置确实可以让CPU的性能低于默认状态，其次可以充分利用散热器的性能。 散热器的性能越好，CPU的性能就越能发挥出来。 但CPU的实际温度始终可以控制在合理的范围内，因此对于赛扬i9-13900K等高发热CPU来说这是一个特别有用的设置。

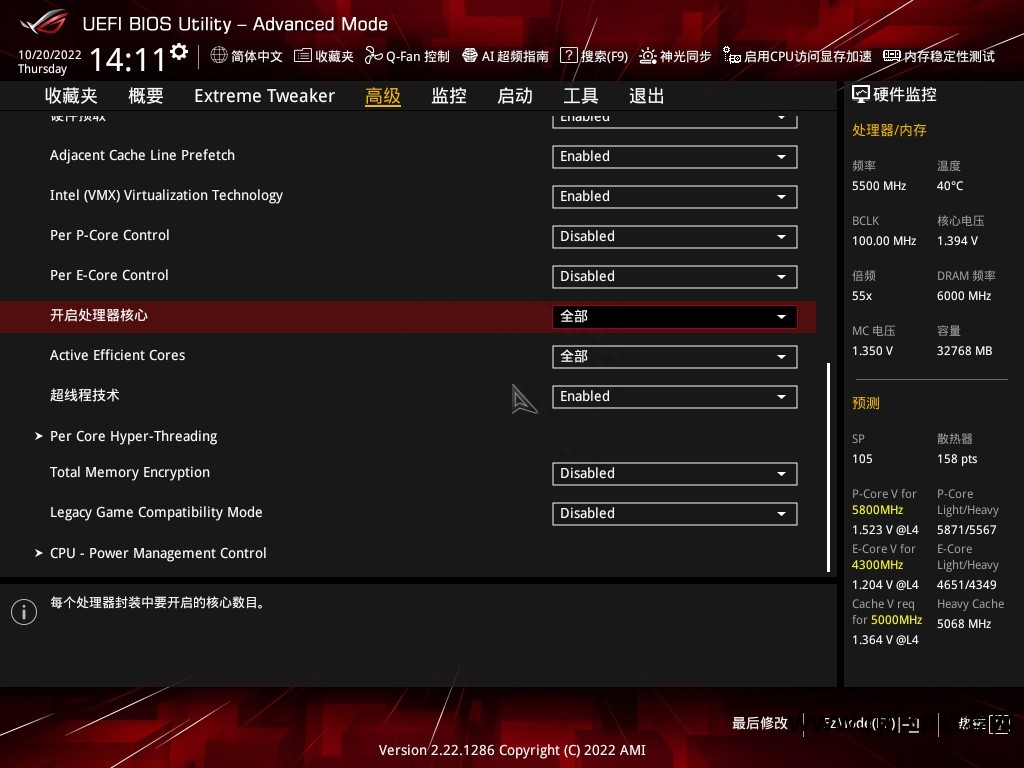

打开核心数设置在中间菜单下的CPU设置中。 E-Core 可以单独关闭每个核心，也可以关闭所有核心，而 P-Core 必须至少保留一个。 据悉，P-Core的超线程功能还可以逐核调整，对于有需要的玩家来说应该是一个比较贴心的设置。

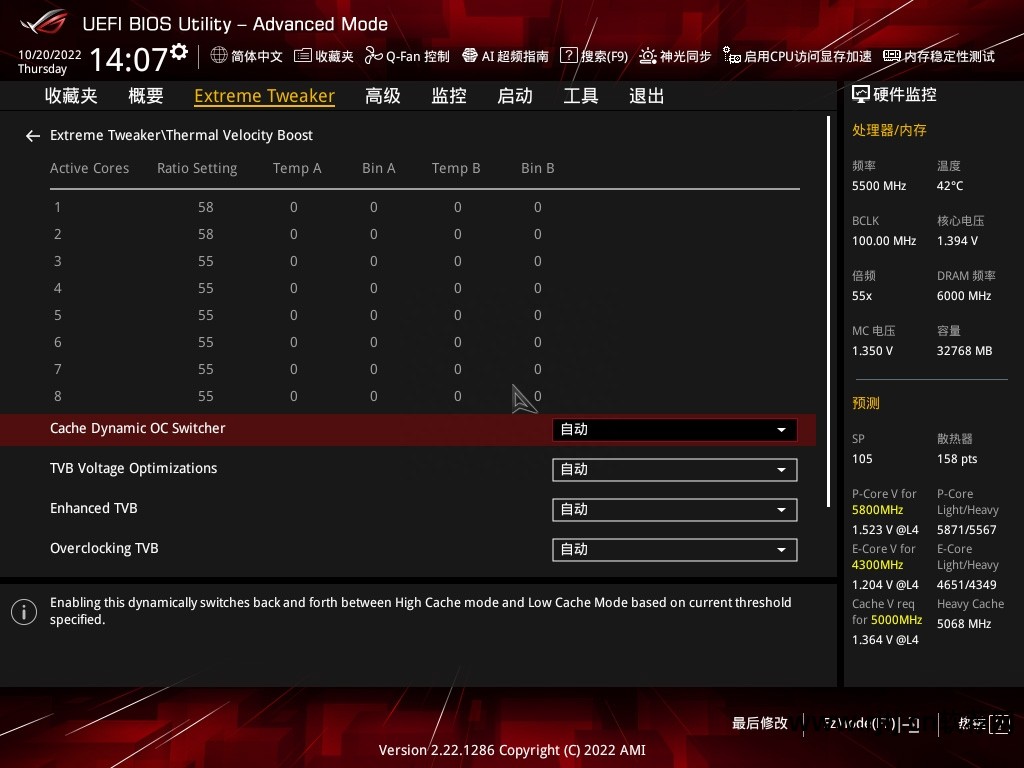

TVB项目中的CacheDynamicOCSwitcher是一个提高P-Core在特定情况下性能的项目。 E-Core有利于提高CPU的多线程性能，而E-Core的存在可能会带来一些软件兼容性问题，不利于P-Core的进一步性能，因为它会影响Cache的频率。 CacheDynamicOCSwitcher 是一个双赢的选择。 通过合理的设置，可以让Cache在纯P-Core状态下保持较高的频率，同时E-Core在需要多线程的时候也可以介入工作。

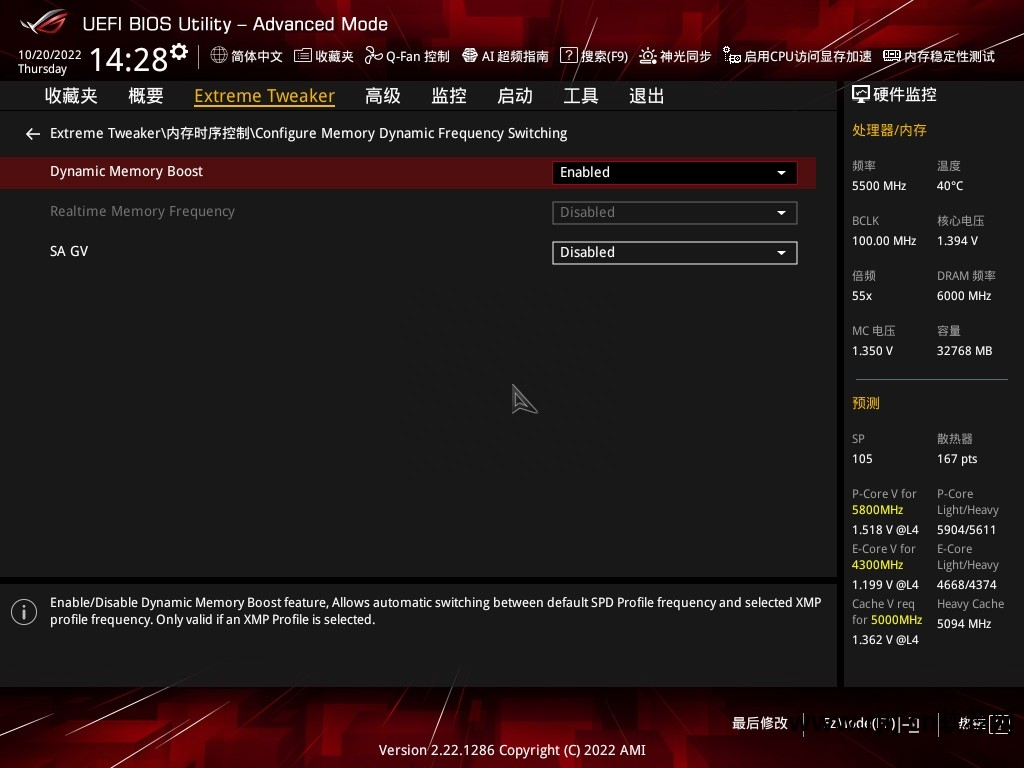

Z790支持动态内存频率调整技术。 如果CPU负载比较高，就会跳到一个比较高的频率，也就是XMP的频率。 当没有负载时，它将切换回自己的默认频率。 这个功能可以在BIOS上启用，只要支持XMP的DDR4和DDR5内存就可以启用，不过ROGMAXIMUSZ790HERO的这个选项隐藏得有点深，具体位置如上图所示。 。
开核体验：赛扬i9-13900K可达P-Core全核5.9GHz

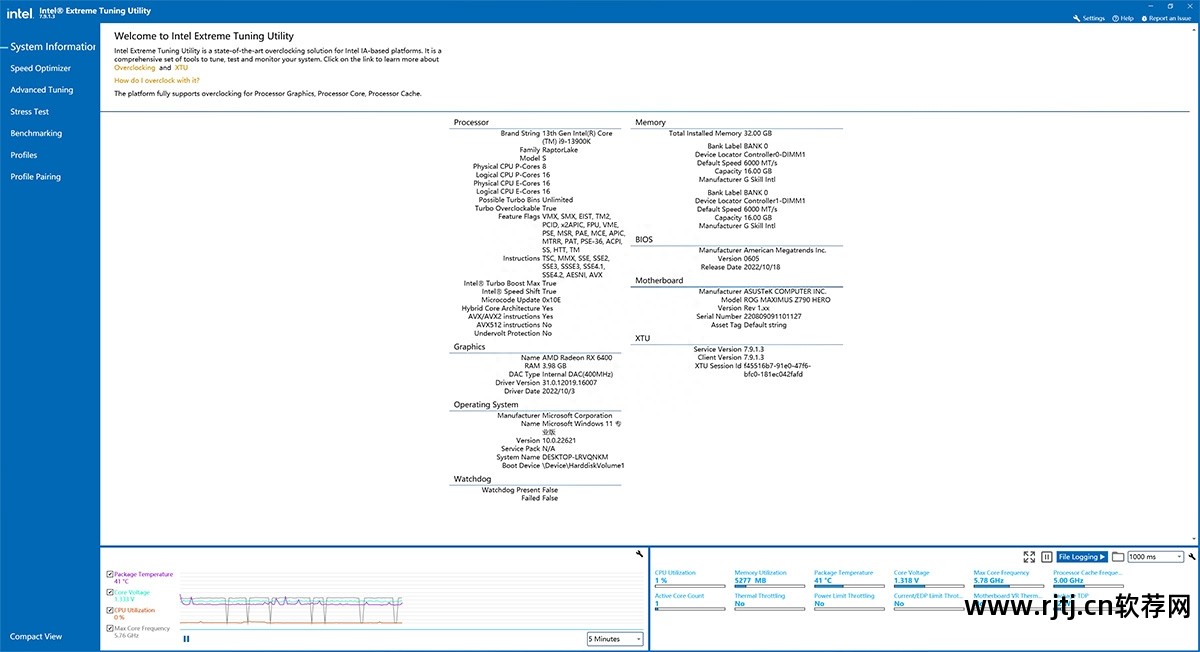

要打开ROG Maximus Z790Hero显卡上的赛扬i9-13900K处理器核心，传统的方式是进入BIOS进行详细设置，但Intel提供的Extreme Tuning Utility，也就是XTU软件，也是一个不错的选择。比较方便、功能强大的选择。 这次我们尝试在XTU软件中打开Celeron i9-13900K处理器的核心。
第13代赛扬K系列处理器支持XTU软件中的SpeedOptimizer功能，相当于XTU软件的一键开核。 该功能激活后，很可能会根据当前的使用环境释放处理器的潜力。 但由于赛扬i9-13900K本身的频率设置比较有限，使用SpeedOptimizer功能无法为CPU带来更高的频率参数。

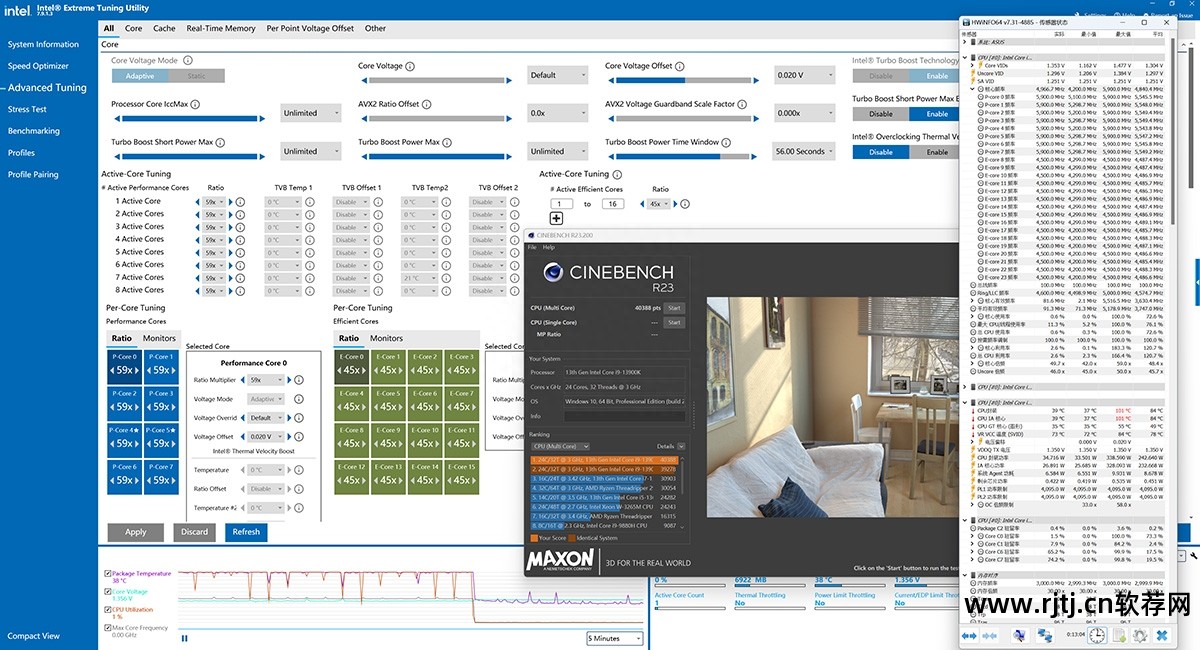

这时候我们就可以使用AdvancedTuning功能来自动开启核心。 AdvancedTuning功能提供了广泛的核心开放项目。 除了设置每个P-Core和E-Core的最高频率之外，包括核心当前的高级项目也是一应俱全，使用起来非常方便。 经过我们的尝试，在核心电流Offset+0.02V的情况下，我们将赛扬i9-13900K处理器的P-Core全核主频从5.5GHz提高到5.9GHz，E-Core全核主频从4.3GHz提升到4.5GHz，并在此基础上完成了CinebenchR23测试，得分为40388分，比默认频率39278分提升了2.82%。 但需要注意的是，此时由于处理器的工作温度过高，P-Core的实际频率很难稳定在最高频率，所以我们要充分挖掘P-Core的开核潜力。对于赛扬i9-13900K处理器来说，强大的散热器是必不可少的。
总结：13代赛扬处理器的优秀搭档
对于第13代赛扬处理器来说，ROGMAXIMUSZ790HERO的配置非常全面。 支持总容量高达128GB的DDR5-7200显存。 它还提供2个Thunderbolt4插槽和足够数量的USB插槽。 *2Type-C口还支持60W QC4.0+快充、板载3个M.2插座加2个扩展卡、2.5Gb有线LAN和WiFi6E无线WLAN无线网络，基本上都是市场最前沿的配置要求。
ROGMAXIMUSZ790HERO显卡不仅具有扩展优势，其20+1相供电完全可以满足赛扬i9-13900K处理器的需求，而且在核心运行时也能有稳定的供电来保持CPU运行已打开。 。 事实上，在我们的测试中，要挖掘赛扬i9-13900K的核心潜力，难度其实就在散热器，而显卡的供电能力也是绰绰有余，这一点也让人印象深刻。
另外，大家都喜欢的ROG主板易拆功能，这次也得到了惊喜的改进，增加了卡扣式手动复位功能。 即使这并不能让ROG主板更容易拆解，但在使用上确实更胜一筹，甚至可以说有点“治愈强迫症”。 可以说是好用、舒适。
因此，作为一款在各方面都考虑周全的显卡，ROGMAXIMUSZ790HERO唯一可能让玩家驻足的原因可能就是它5199元的售价。 不过，考虑到显卡本身的品质以及所针对的玩家群体，这个价格虽然在意料之中，但并不影响其成为13代赛扬处理器的优秀搭档。
