DS3231D6767开源墨水屏智能手表Watchy来了!

作者:软荐小编      2023-09-25 23:02:04     174

月亮石来自奥飞寺

量子比特报告| 公众号QbitAI

还记得 Pebble 和 Sony 的墨水屏手表吗?

sony手表软件_手表软件安装包apk_手表软件商店

△来源:维基百科/SONY

现在,开源水墨屏智能手表Watchy来了!

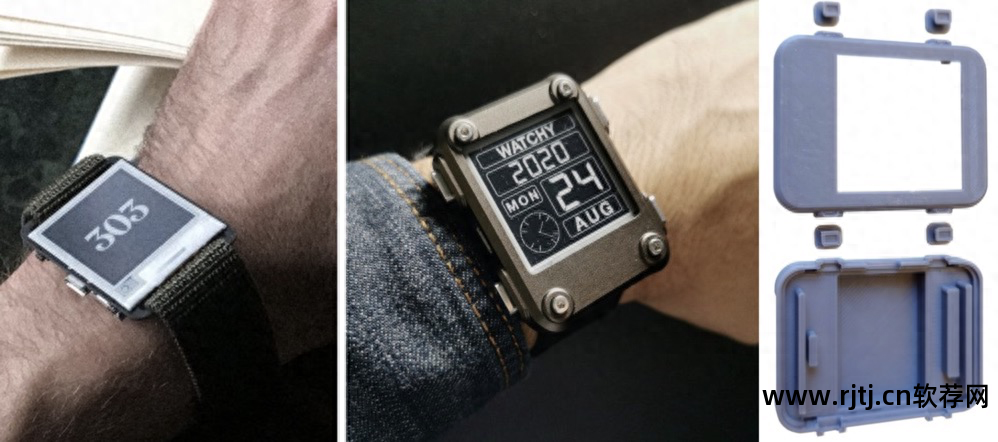

来看看“PCB裸奔”风格、“钢烂妹”风格、冲压风格……

sony手表软件_手表软件安装包apk_手表软件商店

△左图为安装后的版本:Calculateur(来源:jochen)

你对那些无动于衷吗?

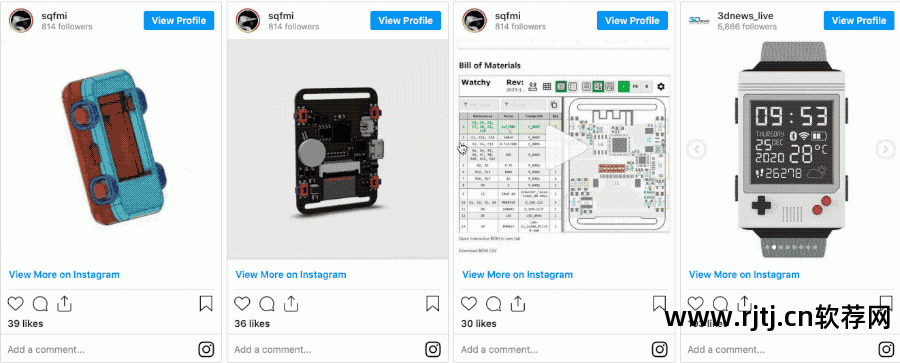

没关系,开发者已经开源了3D打印的模型文件,用户可以定制自己想要的手表形状。

手表软件商店_手表软件安装包apk_sony手表软件

就像往届设计比赛中的作品一样:

手表软件商店_手表软件安装包apk_sony手表软件

据悉,还有多种款式的表盘可供选择:

sony手表软件_手表软件安装包apk_手表软件商店

它还支持更改和自己的创作。 官方网站提供了相当详细的教程:

sony手表软件_手表软件安装包apk_手表软件商店

很多技术极客网友已经忍无可忍了,其中也包括很多硬核玩家。

sony手表软件_手表软件安装包apk_手表软件商店

不得不说sony手表软件,这方面我很擅长~

硬件规划

那么,这款手表的内部结构是怎样的呢?

手表软件安装包apk_手表软件商店_sony手表软件

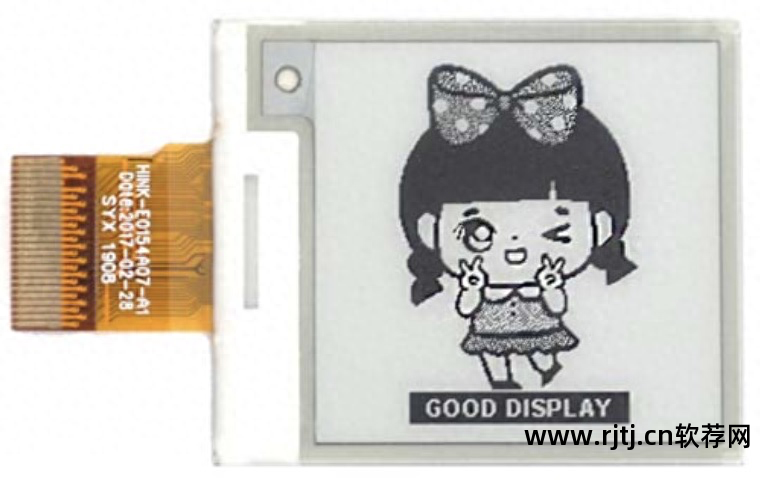

首先,开发者选择了超低帧率GDEH01540154DD6767作为屏幕。 这是一块1.54英寸的墨水屏,码率为200x200。 它采用SPI接口,售价不到40元。

手表软件安装包apk_sony手表软件_手表软件商店

图中每一个硬件都清晰可见:

手表软件商店_手表软件安装包apk_sony手表软件

其中sony手表软件,选用的微控制器为Espressif ESP32-PICO-D4模块(右图中蓝色部分)。 ESP32芯片集成了2.4G无线和蓝牙功能。

关键硬件和功能还包括:

•Silabs生产的USB转UART模块CP2104(右U3),随时随地编程;

•超大三轴低重力加速度传感器BMA423(右U4),用于运动跟踪和手势检测;

•实时时钟DS3231(右图中U6),售价约20元,支持月历和闹钟功能;

•振动用微型电机1020;

•4个嗅觉按钮K2-1114SA-A4SW-06。

•200mAh 3.7V 锂电池402030 和天线SWRA117117D。
