沈冰 1 刘浩 2 陈慧 1
（1.中国混凝土与水泥制品商会 100831；2.上海豫购股份有限公司 100070）
一、检查目的和意义
2015年8月，国务院印发《关于加快城市地下综合公用管廊建设的指导意见》，提出逐步提高城市高速公路设置地下综合公用管廊的比例，全面推进地下综合公用管廊建设，到2020年，建成一批地下综合管廊，国际先进的地下综合管廊已投入运营。 同时，随着我国大力推进住宅产业化，有利于推动建筑业转型升级和创新发展，增强企业核心竞争力，催生新产业集群、培育产业链、塑造新产业。经济增长点。
为了解意大利地下综合管廊及建筑装配构件的先进技术、模具、设备和精细化管理经验，按照徐永模董事长的要求，紧密结合国家积极实施的城市地下化战略和产业综合管廊和住宅工业化，企业的迫切需求，中国混凝土与水泥制品商会副秘书长沈冰率领的考察团，以及国内12家混凝土制品生产企业的19名代表，混凝土制品设备企业、工程承包企业赴法国、德国、西班牙考察考察城市地下综合管廊及建筑装配构件生产、安装和应用情况，并考察相关生产企业和设备企业。 此次出访对于推动我国混凝土和水泥制品行业企业拓宽视野、转变发展理念、拓展发展空间、提高产品质量和生产管理能力、增强国际竞争力具有积极意义。
此次检查从2015年11月10日至21日，历时11天。莱州快速举办了11场官方活动，涉及会议、检查构件鞋厂、装配式住宅施工工地、检查装配式构件设计公司等。 、连接设计生产企业、芬兰建筑产业联盟、生产预制管沟、箱涵生产及施工现场的设备企业等互动交流活动。 此次考察期间，商会为代表团成员企业与三国相关企业、行业商会、研发机构建立了多边互动沟通渠道和合作平台，为进一步合作交流奠定了坚实的基础。
二、检查主要内容
一、英国建筑业主要数据
2014年，建筑业总产值288亿美元，其中房屋建筑总产值225亿美元（建筑维护和修缮总产值117亿美元，新建建筑总产值117亿美元） 108亿美元），其他土木工程总产值63亿美元。 美元（维护和修理生产总额17亿美元，投资46亿美元）。 2014年，美国建筑业企业的国际营业额总额为19亿美元。 份额最大的国家是印度，占总投资的44%，其次是英国，占总投资的21%。 其他国家包括美国、爱沙尼亚、丹麦、立陶宛等国，分别为14%、7%、5%、5%。
通过与美国建筑工业联盟的交流（图1），代表团对美国预制混凝土和预拌混凝土的发展现状有了更深入、更直观的了解。 美国国土面积33.8万平方公里，人口547万。 混凝土行业共有45家主要企业，其中国际大型企业2家，国有企业43家（包括预拌混凝土、预制混凝土及其产品）。 加入美国建筑工业联盟的混凝土及其制品成员每年运营费用约为10亿美元，其中骨干成员28家。 法国有300多家鞋厂，其中约150家预拌混凝土鞋厂和约150家预制混凝土及其制品鞋厂[1]。
图1. 与美国建筑工业联盟沟通
2、参观预制混凝土机械设备、生产线及成套生产设备供应商ELEMTIC。
ELEMTIC 成立于 1959 年，总部位于加拿大。 是全球领先的预制混凝土机械成套供应商和全球领先的预制混凝土技术一站式供应商。 ELEMTIC的卓越技术已广泛应用于五大洲90多个国家，主要包括伊朗、俄罗斯、菲律宾、挪威、沙特阿拉伯、伊拉克等国家，占据全球40%的市场份额（除中国外）。 提供的设备包括预制墙体、墙体、框架和基础生产线。 2013年，Elemtic与中国建材集团合资成立“Elemtic预制混凝土机械（北京）有限公司”。
2.1 预制楼板墙体生产线
根据投资规模和产值，装配式外墙生产线分为：SEMI（图2）、PRO（图3）和EDGE（图4）。 SEMI是专为产值较小的组件工厂设计的墙体和墙板生产线和机器。 优点是投资和劳动力成本低。 外墙产品包括夹芯板、实心板和覆层板，但唯一可以生产的墙板类型是空心墙和实心墙。 PRO 生产不同类型的外墙和墙体产品。 预制构件产值大，投资回收快。 它生产的墙体类型还包括半预制墙体、肋骨和T型梁。 EDGE具有超高产能、产品种类丰富、生产快捷方便、性价比高、自动化程度高等优点。 其生产的产品类型与PRO类似。 根据不同的产值、投资成本、产品类型，分为三类生产线，各有优势。

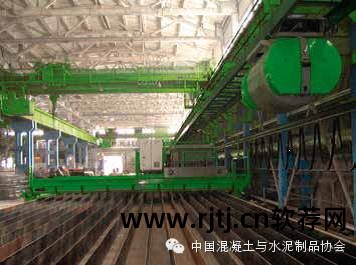

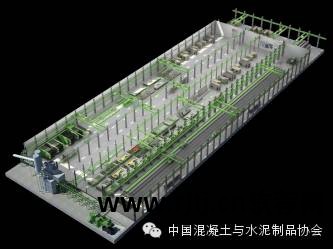

图2.SEMI生产线

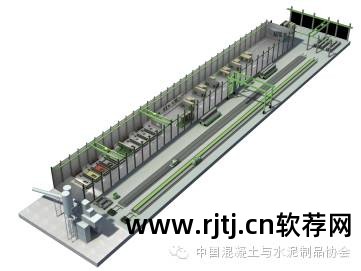

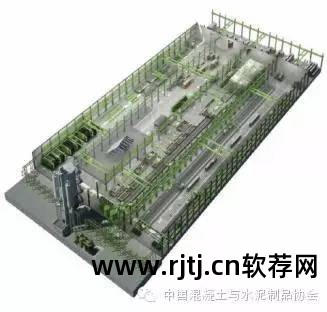

图3. PRO生产线
图 4. EDGE 生产线
2.2预制桩生产线、框架生产线、Aktech墙板生产线
预制桩生产线（图 5）使用组合式浇注/固结机，使用定制磨削工具高效地并排浇注预制桩。 其优点是磨具质量高、尺寸精确、铸造高效、结合牢固、劳动力投入少、产值高。 框架生产线（图6）生产高承载能力的简支钢筋混凝土梁、柱。 框架生产线与墙体生产线有些类似，配备了更强大的工作台。 因此混凝土吊车梁计算软件，它也可以用于墙体产品的生产。 Aktech 墙板生产线能够经济高效地快速生产轻质非承重隔墙。 Aktec 面板特别适合在浴室和卧室等各种湿热空间中使用，其施工速度比传统山墙墙快 6 倍，比砌块墙快 2 倍。 该生产线无废渣混凝土吊车梁计算软件，结构紧凑。

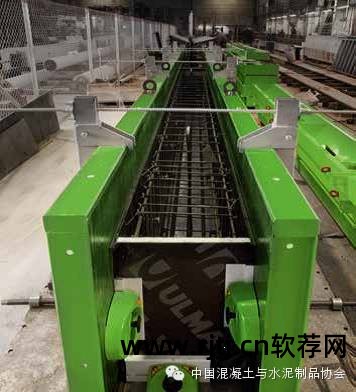

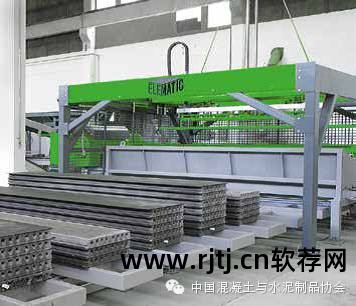

图5 预制桩生产线
图6. 车架生产线
图7. Aktech墙板生产线
2.3 长床模型叠合墙生产线
该生产线（图 8）在六个相邻的长床模型生产线上生产层压墙。 在长生产线上，程序化生产可确保高生产率。 按两班倒，每个床模每天浇注两次（12个床模）计算，产值约为4500平方米/天，年产值约为140万平方米。 每班有9名工人在生产线上工作。 所有工作阶段均机械化，并可根据需要增加手工作业，保证学生的高数量。 它采用钢制底模，两侧武器都有可拆卸的标准侧模。 由于叠合墙体厚度不同，边模由不同规格组成，安装在浇注床模板顶部的加热管道可以保持混凝土。 手动绘图机在床模上绘制出叠合墙的长度、宽度等尺寸，保证了预制构件规格的准确性，最大限度地减少了偏差。 钢筋的生产加工在另一个独立的钢筋加工车间进行。 吊带起重机将加工好的钢筋吊至模床，然后利用预制起重机将成型的叠合墙移至转运母线。 图9为桥式叉车起吊搬运叠合墙。

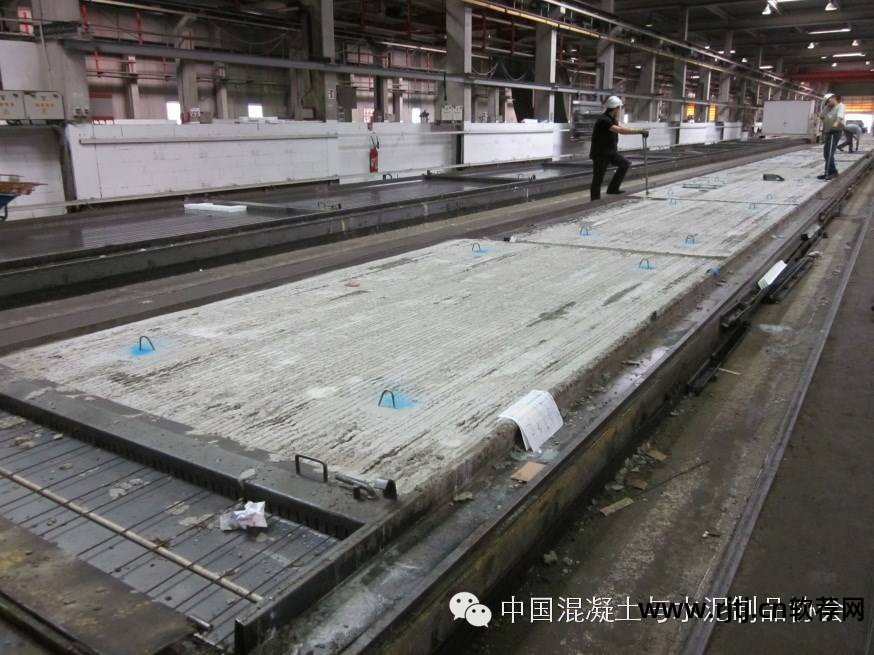

图8. 长床模型叠合墙生产线
图9 桥式叉车转运叠合墙
整个鞋厂的手动系统EliPLAN连接到生产线的控制，使生产过程简单高效。 Elemtic 设计系统内的生产数据可以直接传输到生产系统，用于图纸和其他功能。 EliPLAN 还管理预制组件的存储位置和运输地址等信息。 EliPLAN 软件用于生产管理、生产计划、产能和成本估算、工作计划、物料跟踪、维护计划和存储控制。 在生产线设计阶段，还提前设计了未来可能扩大产能等诱因。 每个预制构件都有一定的项目代码，可以使用条码系统来标记项目代码（图10）
图 10. 工人们正在使用条形码系统标记预制组件。
2.4 ELEMTIC设备焊鞋厂和帕尔玛鞋厂
ELEMTIC装备焊鞋厂（图11）拥有450项专利，掌握了核心技术，占领了产业链的低点。 焊鞋厂只负责零配件的组装，零配件的生产加工全部外包。 焊鞋厂的工人数量很少。 虽然有一些机械设备，但人工组装量较大。

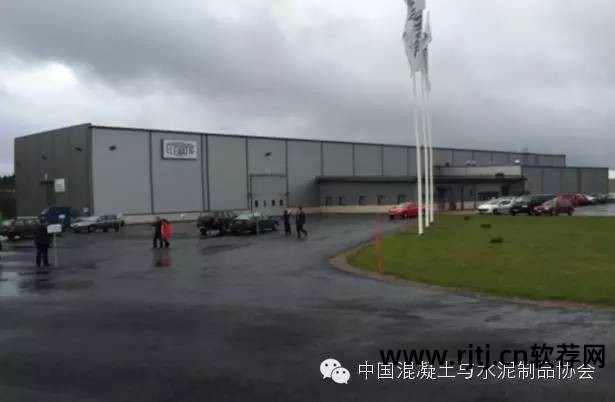

图11. ELEMTIC设备焊靴工厂
帕尔马鞋厂（图12）是美国最大的零部件制造商。 他们在美国拥有15个生产基地。 帕尔马是Consolis集团的成员公司，该集团是世界知名的预制混凝土行业领导者，在全球30个国家拥有130个生产基地。 帕尔马鞋厂的安全管理非常到位。 检查人员必须佩戴安全帽、安全鞋、护目镜、反光短裤、耳塞。 只有在进行安全事项现场培训后才允许进行检查（图 13）。 模具台自1992年以来一直使用，至今仍光滑平整。 边模多为木质，因地制宜。 厂房结构采用钢筋混凝土构件，耐久性良好。 仓库货架高12m，二楼腾空用于生产线，作为钢筋加工区，充分利用了车间的高度。 预制构件的表面基本上没有修复，但彩色混凝土也没有修复。 模板固定的形式是在固定模台周围钻孔，用螺钉固定侧模，用磁吸固定内模。 钢筋网、桁架钢筋均为成型钢筋。 少量钢筋由工人手工绑在模板台上。 墙板四面无筋，制造方便。 披萨墙板采用金属连接件，保温材料为200mm岩棉。 所用混凝土为自密实混凝土，不需要振动台，车间噪音低。
图 12. 帕拉马鞋厂
图13 检查代表进行安全培训
2.5 混凝土联合生产设计公司Peikko考察
佩克是一家家族企业，成立于1965年，专注于混凝土结构连接和加固技术以及薄壁组合梁结构技术。 其产品包括柱脚连接座、Delta组合梁、增强预埋板等20余种类型，为预制构件生产企业和装备企业（如ELEMTIC）提供产品和解决方案。 2015年其运营费用为1.5亿美元。 交流过程中，产品总监Tarja Jalli主要介绍了公司的产品之一——组合纵梁DELTABEAM。 Delta组合纵梁（图14、图15）是空心钢-混凝土组合梁，由厚板钎焊而成，纵梁两侧留有圆孔。 现场安装后，完全填充混凝土。 Delta组合纵梁作为组合梁，既可以与空心墙组合；也可以与空心墙组合。 或者与薄壳复合墙结合，然后使用盖梁。 Delta复合纵梁的防火等级为R120，无需额外的防火措施。 在建筑的整个使用寿命内允许灵活的布局设计； 采暖、通风、空调管道可以方便地安装在墙下或墙内，施工现场无需额外工作，通过浇注和填充混凝土即可达到效果。

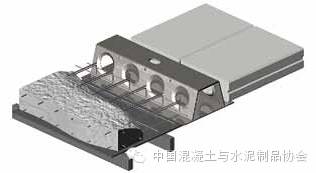

图 14. 三角梁、轻质混凝土构件和盖梁墙

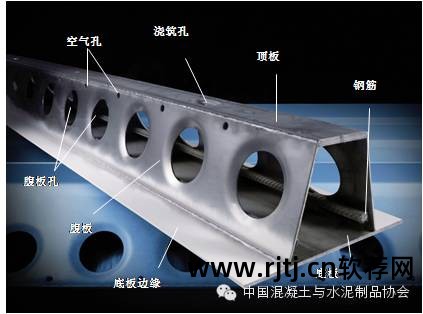

图 15 组合纵梁
2.6 装配式房屋施工现场检查
为了更直观地体验瑞典构件的应用和现场管理，考察团参观了装配式房屋施工现场（图16、图17）。 住宅预制墙体采用彩色混凝土，省去了后续的涂漆工序，耐久性好，不变色。 当清水与彩色混凝土有明显色差时，应保持原状，不涂油漆或粉末，不进行二次修补。 露台板采用裸露等级墙裙，住宅预制率高（90%以上），现场工人少，安全管理要求严格。 现场办公室和零件仓库（图18）是相连的房屋，可以重复利用。 工人们认真工作，一步一个脚印。
图16 活动板房施工现场

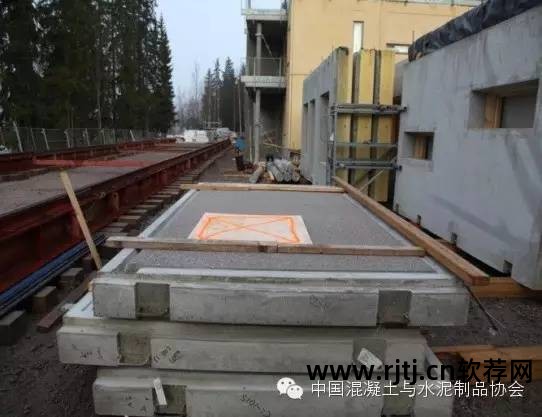

图 17. 现场堆放组件

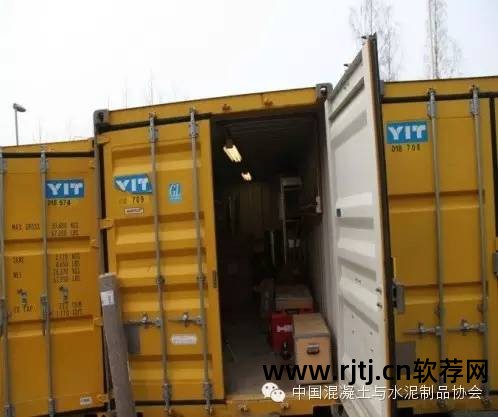

图 18. 零件仓库
2.7 美国之行总结
美国位于北欧，每年至少有6个月是夏季。 在这样的自然环境下，装配式建筑的施工速度很快，鞋厂预制构件的生产不受天气影响。 与盖梁相比，它具有显着的优势[1]。 因此，预制技术在美国得到广泛应用。 简支技术的广泛应用、以装配式技术为基础的结构体系的发展、先进节点连接技术（干式连接）的使用，使得装配式结构具有良好的技术和经济效益。 预制技术的发展不左右波动，是一致的。 预制梁和盖梁并不是对立的，而是各有适合的领域，相辅相成。 行业内不同专业的公司常年合作，共享平台，资源互补，强强联合，取得显着的竞争优势。 预制件行业的工人在工作中敬业、专注、平和。
3、亚洲混凝土沉箱生产及应用
日本海斯集团是一家具有数百年历史的专业水泥混凝土制品设备制造商。 1901年，飞飞公司在美国埃特林根注册，开始了百年制管技术之旅。 1974年，第一台芯轴振动制管机成功出厂。 经过六年的不断进步，海斯芯模振动制管机早已在世界各地得到广泛应用。 考察组前往日本乌尔姆（ULM）Prinzing-Pfeiffer公司（Prinzing-Pfeiffer和Hayes均隶属于TOPWERK集团，均为设备制造企业），考察了设备生产工厂，随后赴英国考察混凝土沉箱。 生产和建筑工地。
芯轴振动制管生产设备是本次检查的重点。 采用芯轴振动法生产的明渠，手工化程度高，生产效率高，质量稳定。 而且嵌入式安装时表面粗糙，工艺复杂。 渡槽主要用于电力渡槽、沟渠、桥梁、热力管道、检修渠道等工程。 海斯生产的心轴振动混凝土沉箱手动生产设备可生产各种规格的明槽，最小规格为600mm×1200mm，最大规格为4700mm×4700mm，最大圆形规格为3500mm×6000mm。 明渠方式分为单仓和平拼双仓两种（图20）。 同时，明渠可预留检测井口（图21）、设置预埋、预设排水沟等。地沟承口的密封形式可采用橡胶圈和外防水密封胶密封（图22）[ 2]。 图 23 显示了德国的渡槽安装现场。

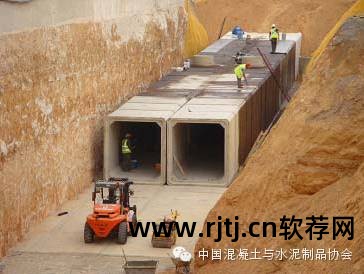

图20 双仓明槽平铺组装
图21 明渠检查井口

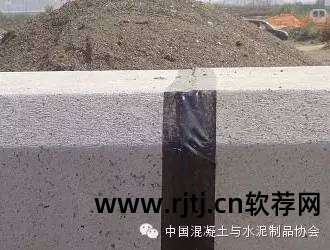

图 22. 外部防水密封剂密封

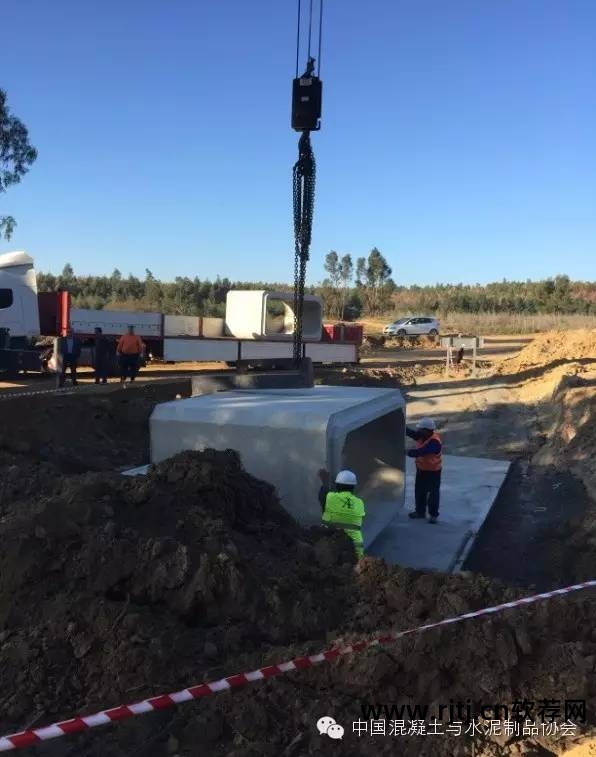

图23 英国明渠现场施工
我国提倡的城市地下综合管廊是指城市中用于埋设电力、通信、广播电视、供水、排水、热力、燃气等市政管道的公共隧道。 目前我国可生产最大直径12m的混凝土沉箱和双仓混凝土沉箱。 芯轴振动设备生产的明渠产品虽然产值高、自动化程度高，但其最大规格的限制和预埋件施工的复杂性阻碍了其使用。 推广和应用。 我们需要的产品必须在功能、施工方法、防水性能等方面优越，能够满足城市地下综合管廊发展的要求。 产品的同质化、大众化不能满足国外市场的需求，但也可以帮助客户明白，按照自己企业的产品标准，产品可以立于不败之地。 例如，大家都知道选择手机时必须具有高性价比，但大多数人并不知道具体如何判断性价比。 在一次手机发布会上，发言人将自己的手机CPU、像素、内存等配置与竞争对手进行了对比。 他们发现这款手机配置最高，价格最低。 从此，这个参数就成为了你评判一款好手机的标准。 在这个标准下，这款手机不会出现故障。 同质化的产品是一个很好的方式，可以让用户用你的标准来判断产品的质量。 在当今管廊生产热情高涨的时代，在这方面大踏步前进的企业是否也能从中受益呢？ 启发。
三、考察总结及收获
此次亚洲之行历时11天，主要收获如下：
(1)关于混凝土构件：英国混凝土制品工业生产的完整体系在不断修订和建立的过程中逐渐成熟。 预制技术和盖梁技术有各自的原理。 一项技术研究透了，就会运用到极致。 有了长足的进步和发展。 在美国，由于劳动力成本极高，使用预制混凝土制品不仅可以减少用工量，还可以缩短工期。 该国不是洪水多发国家，因此采用预制方式完全符合国情。 但我国幅员辽阔，地质结构复杂，各地原材料条件不同，各地气候条件不同，很难产生统一的发展模式。 为此，值得深思的是，我们应该因地制宜选择合适的发展方向，而不是盲目效仿、照搬或采用别人的武器、模具和标准体系。
（二）在我国大力倡导城市地下综合管廊应用的背景下，企业也需要借鉴美国经验，创新开发适合我国国情的产品、设备和标准体系。
(3)关于预制混凝土沉箱：芯模振动法生产的预制混凝土沉箱产量高、自动化程度高，但规格和功能的限制阻碍了其应用和发展。
（四）被检查企业精细化的生产管理水平、对设备的精心维护、极力帮助以及生产员工的敬业精神，都给检查组成员留下了非常深刻的印象。
参考：
[1] 刘浩，2016年中国混凝土与水泥制品商会总工程师峰会，CCPA美国构件行业报告（2016）。
[2]陈荣超，2016年中国混凝土与水泥制品商会总工程师峰会，亚洲混凝土坝生产与应用（2016）。
