我已经习惯了三星的黑色包装盒。 当我第一次看到980PRO散热器版的时候，我眼睛一亮：这个配色和索尼PS5的外包装太相似了。 从某种意义上来说，980PRO散热器版是从PS5的M.2 SSD扩展中诞生的。 当然，也适用于台式电脑和一些高端游戏笔记本。

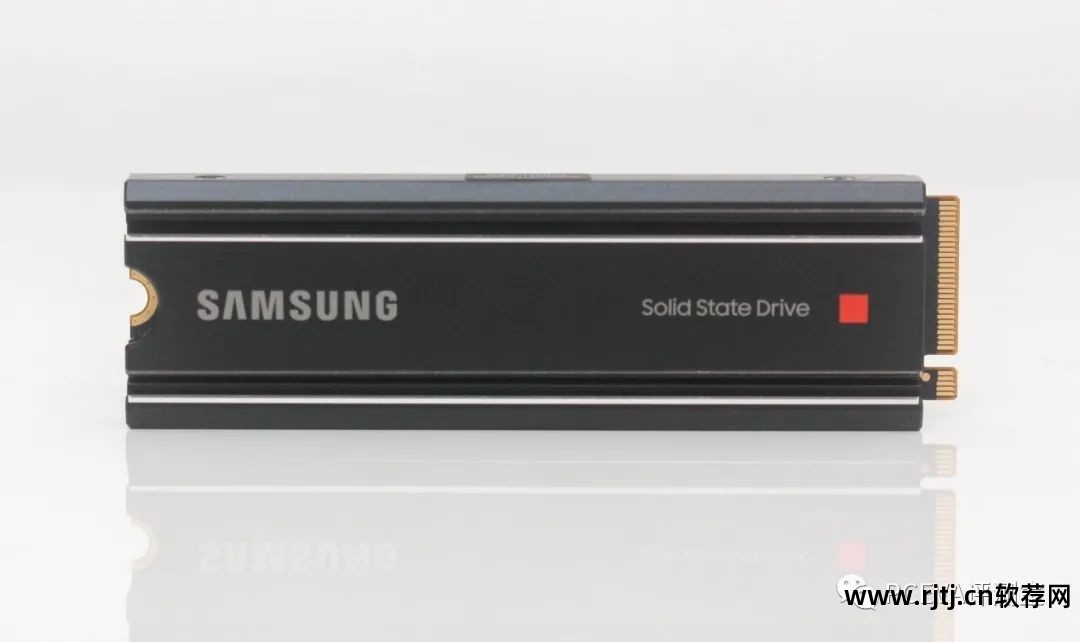

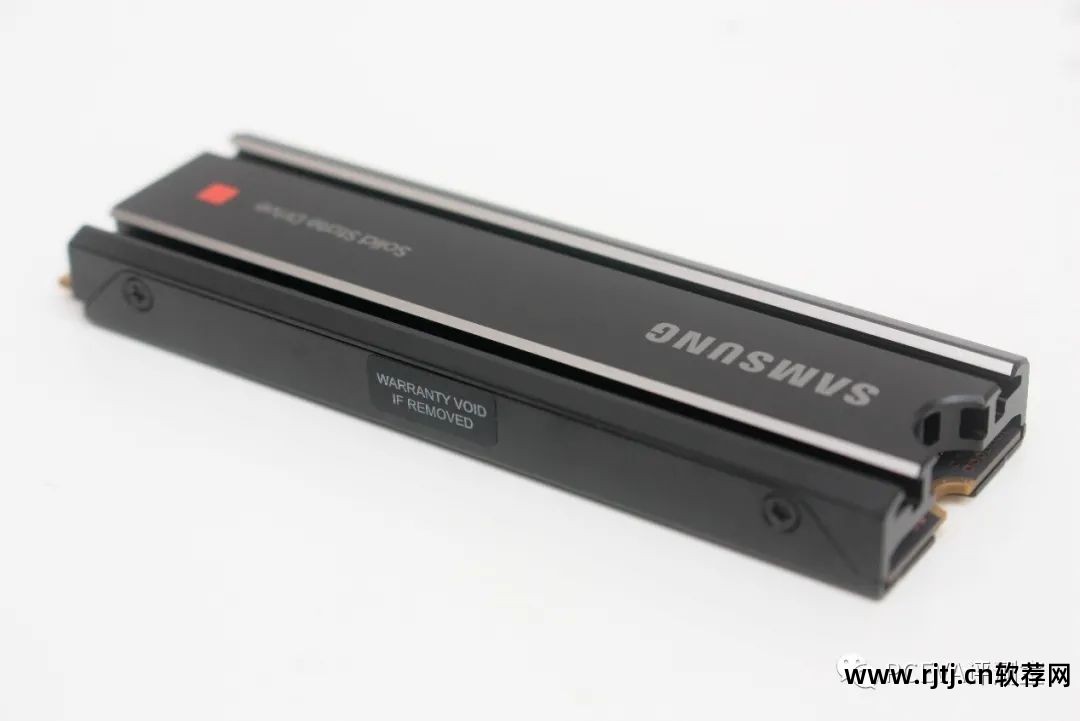

红色方块曾经是SATA时代PRO系列高端产品的标志性元素，在三星980PRO散热器上再次出现。

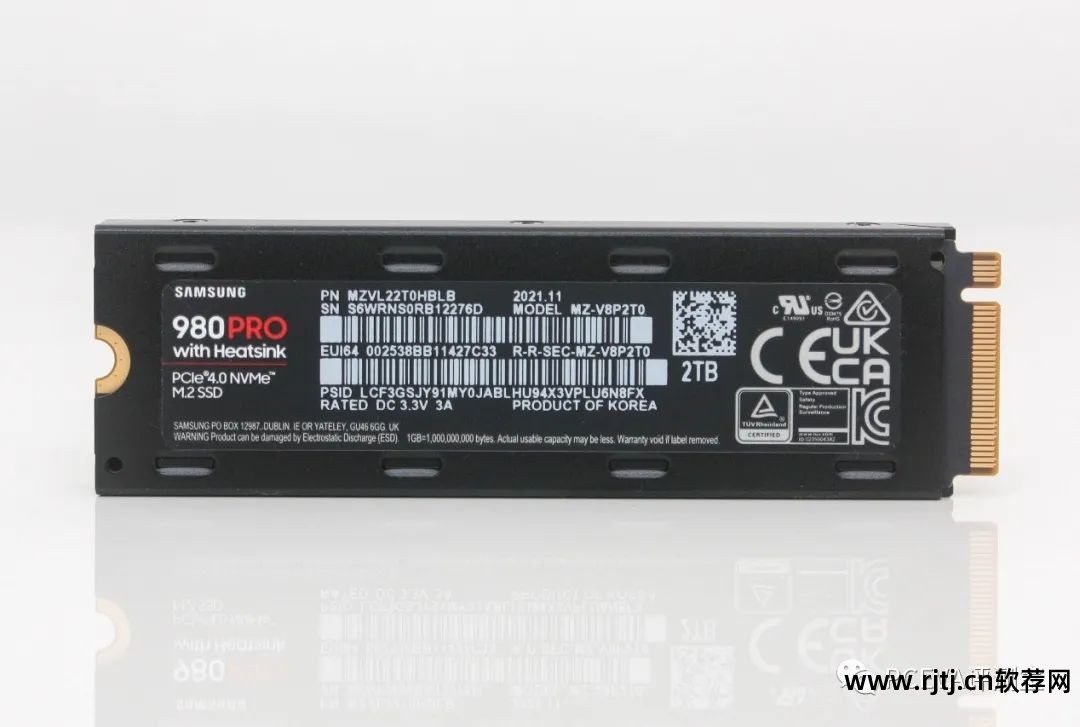

配备散热器的三星980PRO尺寸为80 x 24 x 8.6毫米，满足索尼PS5对M.2 SSD总厚度不超过11.25毫米的限制，同时也满足PCI-SIG D8规范对厚度的要求不超过8.8毫米。
拆卸散热器需要使用1.5mm五角星形螺丝刀。 需要注意的是，拆掉散热器会让SSD失去保修，不建议玩家尝试。

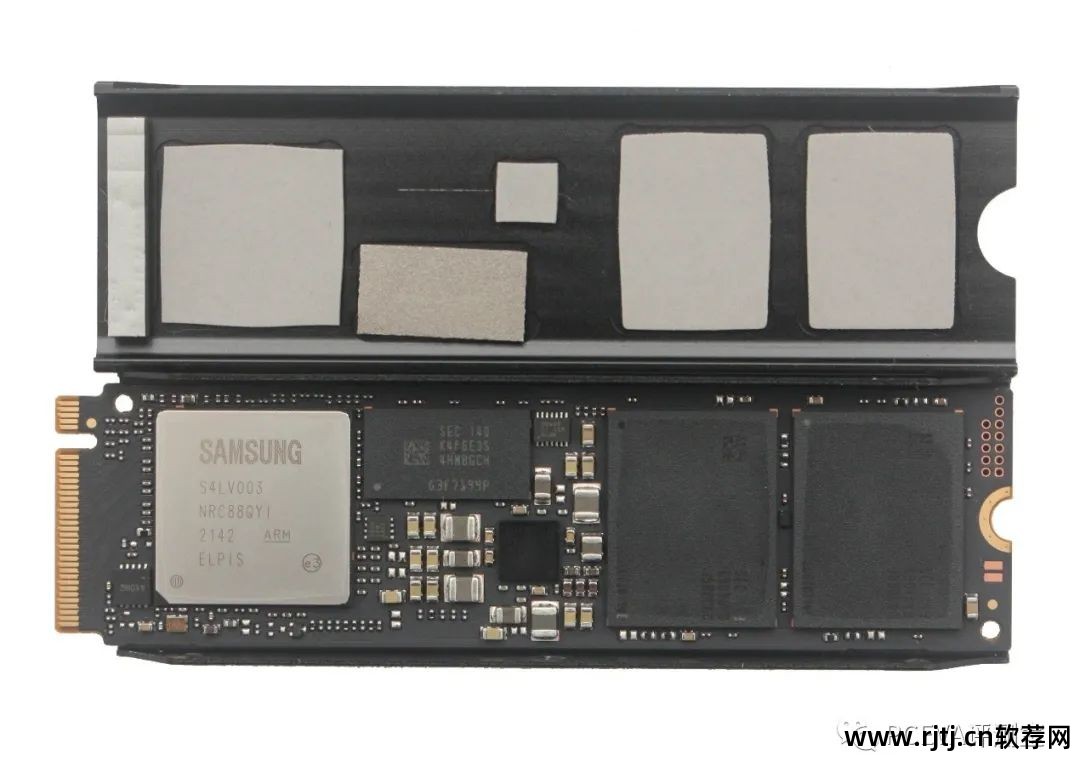

拆下散热器后可以看到，三星在主控、闪存、DRAM缓存和电源管理芯片上方都布置了独立的导热垫。 M.2接口附近还有均衡焊盘工艺，保证所有导热焊盘都能与芯片紧密接触。 ELPIS主控依然采用镀镍加强散热。

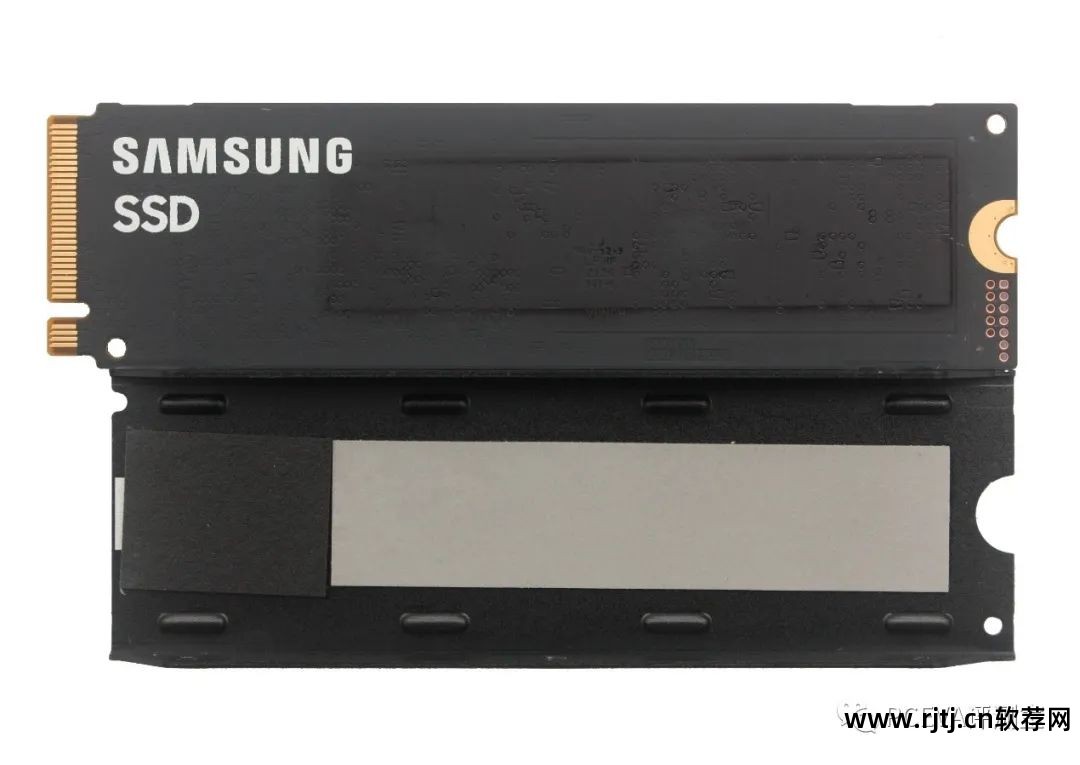

PCB 背面的铜箔复合标签已被淘汰，取而代之的是更高效的集成导热垫。 主控后面位置用隔热材料找平。 在NVMe固态硬盘中，主控是主要的热源，而闪存则是耐温能力相对较低的部件。 尽量隔离两者之间的热传导通道，这对于延长SSD的全速工作时间可以起到积极的作用。

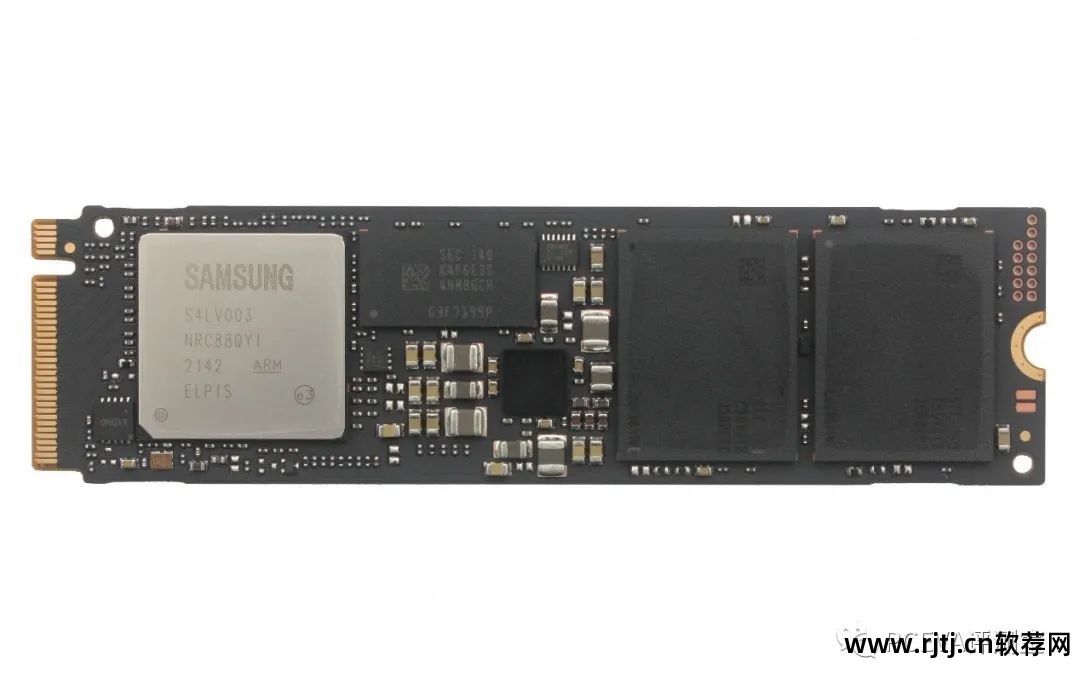

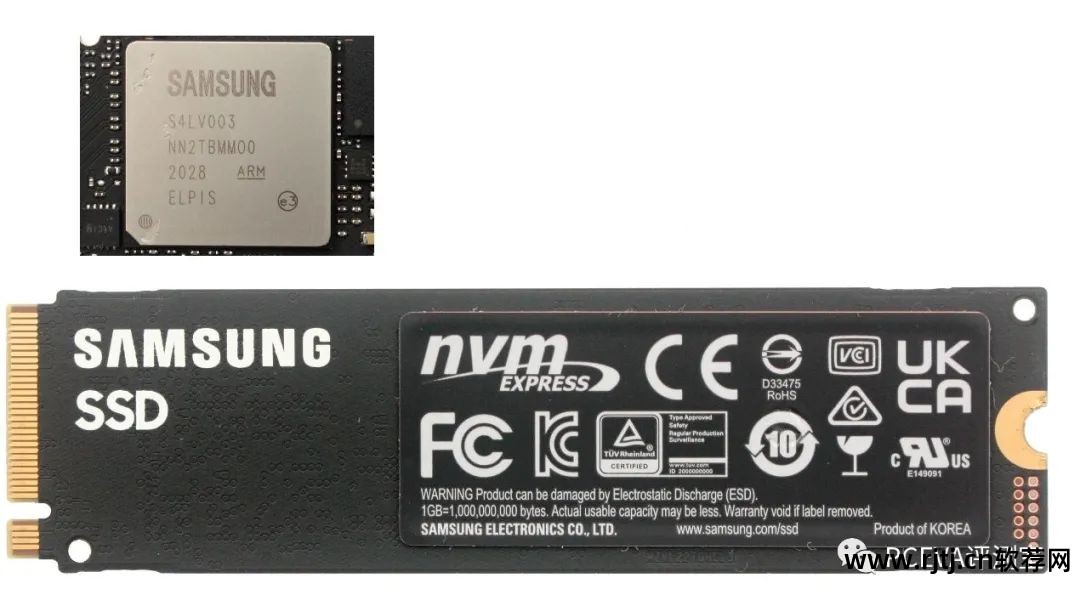

下图是普通版980PRO的背面照片。 可以看到复合散热标签也主动避开了主控后面的位置。 这是科学有效的特殊设计。
测试平台及信息识别
测试平台：
CPU：AMD Ryzen 7 5800X（启用PBO）
主板：AMD X570
内存：DDR4 3000 8GB*2
硬盘：浦科特M6Pro 128GB（系统盘）
三星 980PRO 带散热器
系统：Windows 11
驱动：系统默认stornvme

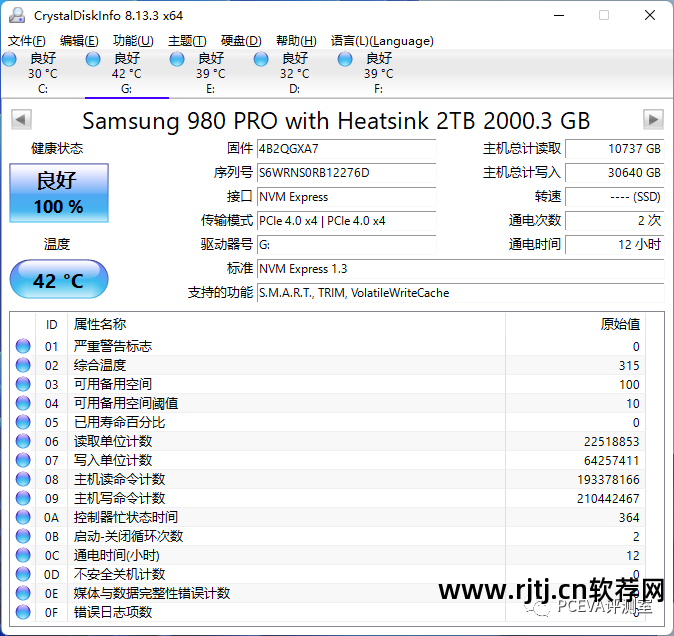

CrystalDiskInfo可以识别NVMe固态硬盘的传输模式和标准SMART健康信息，但对于APST节能和最大有效负载大小等信息，需要使用smartmontools和HWiNFO64来识别。

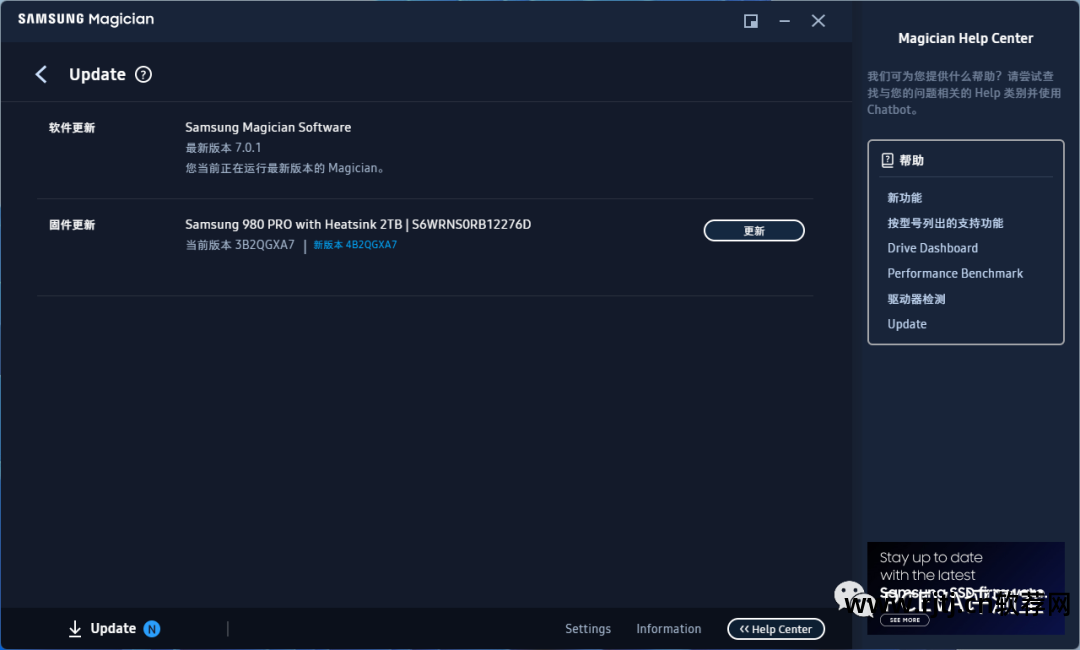

我们测试的980PRO散热器版本将于2021年11月出厂，搭载3B2QGXA7固件。 近日，三星为980PRO提供了4B2QGXA7更新，可以通过三星Magician管理软件进行升级。 我们将在下面的测试中比较两个版本固件之间的变化。
基准：
基准1：理论带宽测试

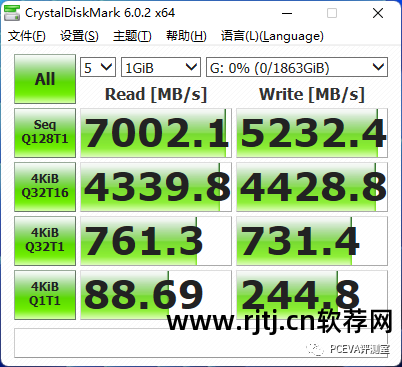

理论带宽测试的目的是为了快速验证SSD是否能够达到其标称的性能指标。 这里使用CrystalDiskMark 6.0.2，顺序读写测试改为队列深度128，随机读写测试改为16个测试线程。 队列深度32。实测带散热器2TB的三星980PRO顺序读写性能为7000.2/5232.4 MB/s，4K随机读写性能为4339.8/4428.8 MB/s，可折算为1084950/1107200 IOPS ，均达到并超过标称值。
对比3B2QGXA7和4B2QGXA7版本固件可以发现，新固件的顺序读取速度略有下降，但4K随机读写IOPS却有明显提升。
基准2：PCMark10完整系统磁盘基准测试
PCMark 10完整系统磁盘基准测试是对最新固态硬盘的广泛测试，涵盖系统启动、Adobe设计套件应用程序、Office套件应用程序、图像/ISO文件复制以及多个游戏加载过程。 该测试至少需要80GB的硬盘空间，单次测试产生的写入量达到204GB，比PCMark 8存储测试更加复杂。

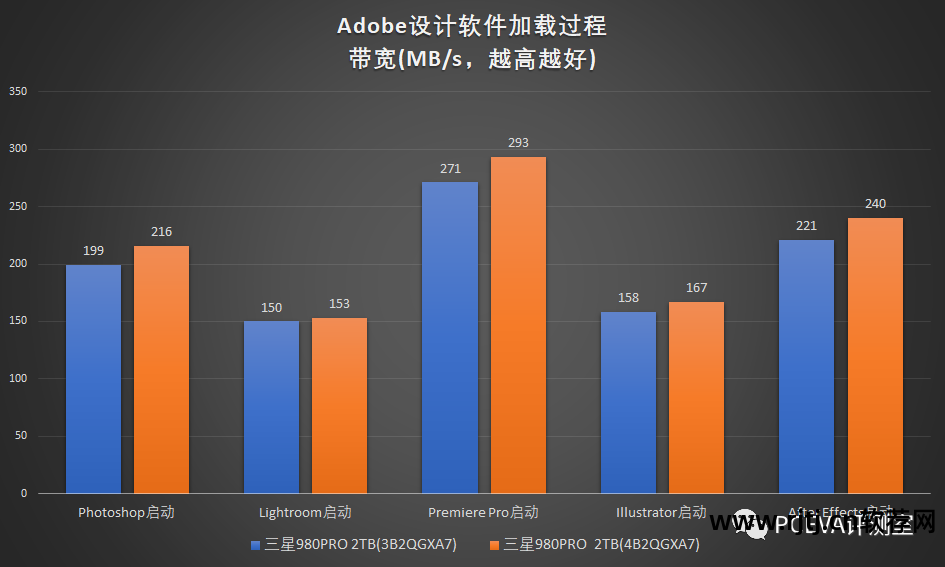

相比之下，4B2QGXA7的整体性能更强。 导出并分析 PCMark 10 完整系统磁盘基准测试结果。 新固件打开软件时响应速度更快：
基准3：节能及待机温度测试
本次测试将分为默认带散热片和移除散热片两种情况，并包含APST自动电源管理和ASPM节能影响测试。

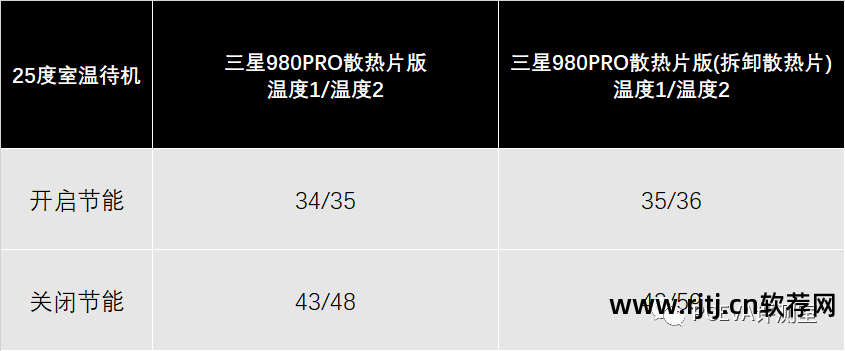

以下测试均在室温25度下进行。 三星980PRO可以提供两个温度读数。 默认显示的综合温度更接近闪存温度。 需要通过HWiNFO64或其他测试软件检测到的温度2为主控温度。
带散热片后，无论节能功能是否开启，三星980PRO的待机温度都非常低，说明主控发热控制非常出色。 当节能功能关闭时，散热器可以为SSD主控降温约11度。

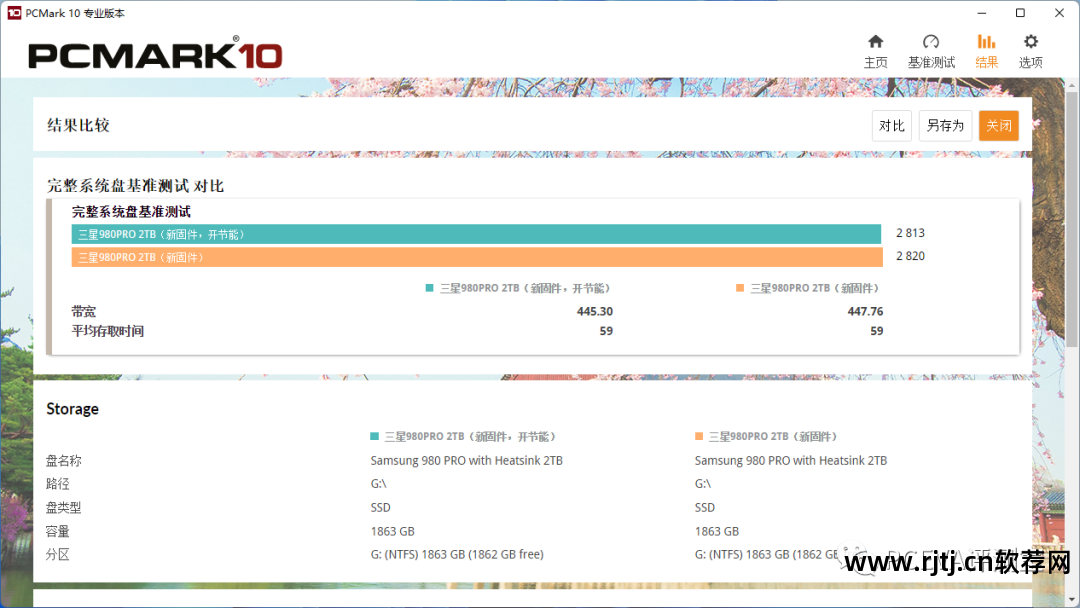

在开启节能的情况下，PCMark 10完整系统盘基准测试结果没有明显变化，表明主控在进入和退出各种功耗状态时效率非常高。 开启节能对性能影响不大。
高级测试：
高级测试项目一：温度、压力测试

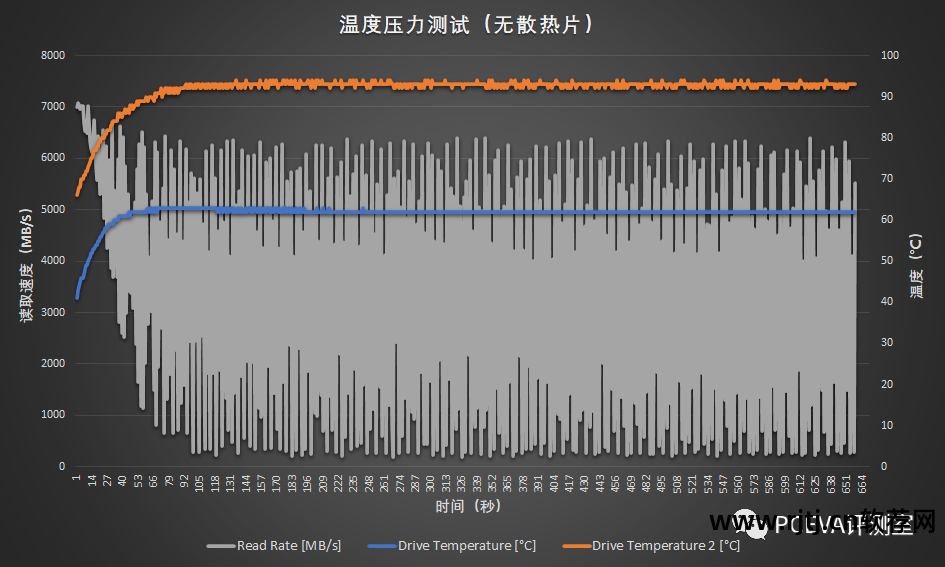

温度压力测试是在关闭所有节能功能、室温25度的情况下进行的。 它还在带或不带散热器的情况下进行了测试。 首先我们来看看拆下散热器后带散热器的三星980PRO：满载测试开始仅6秒，主控温度就达到了70度，随后限速器动作开始。 整个测试过程中，主控温度最高达到94度，而闪存温度仅为62度。 主控制温度限制了进一步的性能。

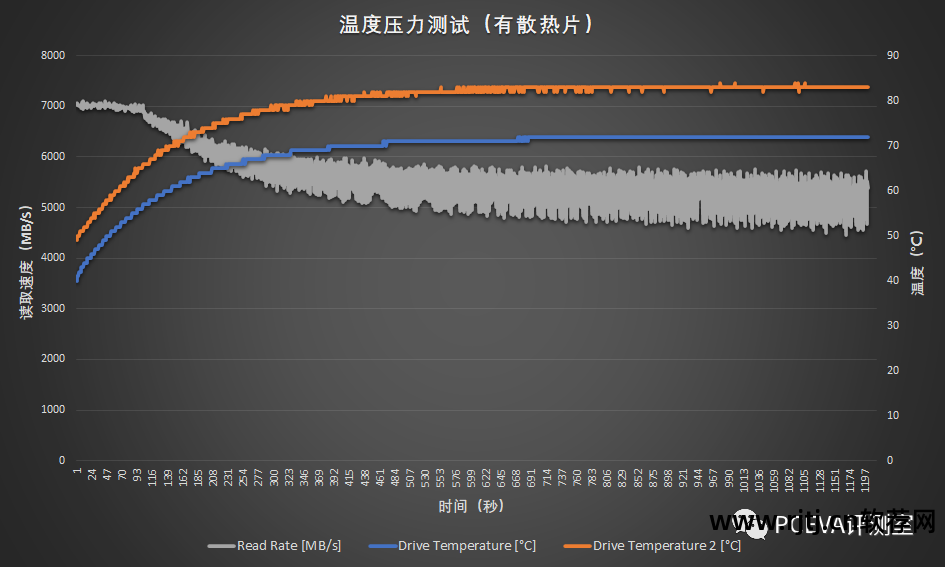

接下来是三星980PRO with Heatsink，默认自带散热器：依然是主控过热引发的限速，不过这次的速度控制更加流畅。 直到140秒后主控温度达到70度，才有比较明显的限速。 行动。 满载测试持续20分钟，读取速度保持在5200MB/s左右。 与不带散热片的情况相比，性能释放更多。
高级测试项目2：SLC缓存测试

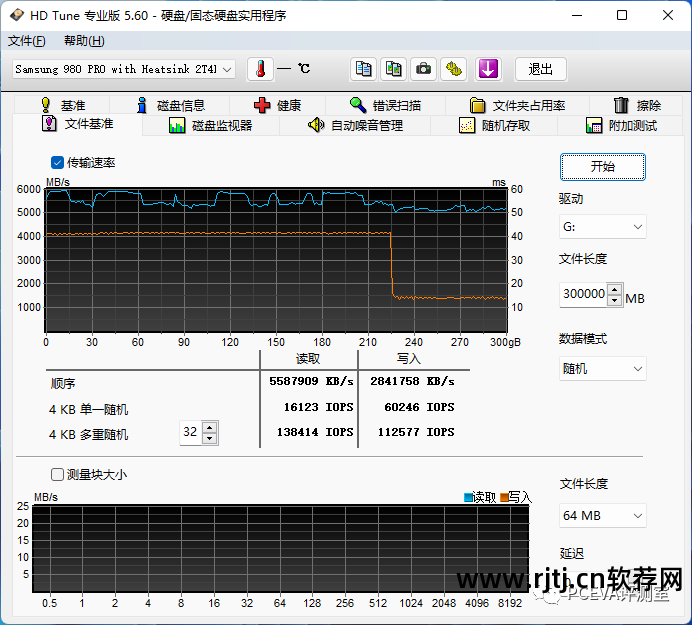

三星980PRO采用全新TurboWrite 2.0智能SLC缓存算法，可用写入缓存容量较以往提升5倍。 HDTune 文件基准测试提供了一种简单的 SLC 缓存容量测量方法amd cpu降温软件，确认 980PRO 2TB 散热器版本在磁盘为空时具有约 225GB 的写入缓存。 由于测试方法的原因，HDTune文件基准测试测得的读写速度可能与理论最大带宽有些出入（队列深度不够）。
在使用 IOMeter 用 932GB 的不可压缩数据填充磁盘后，HDTune 文件基准测试显示三星 980PRO 2TB 散热器版本仍有约 225GB 的写入缓存。

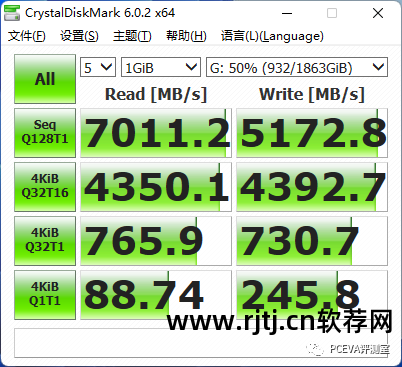

CrystalDiskMark半盘测试结果与空盘相比基本没有变化：

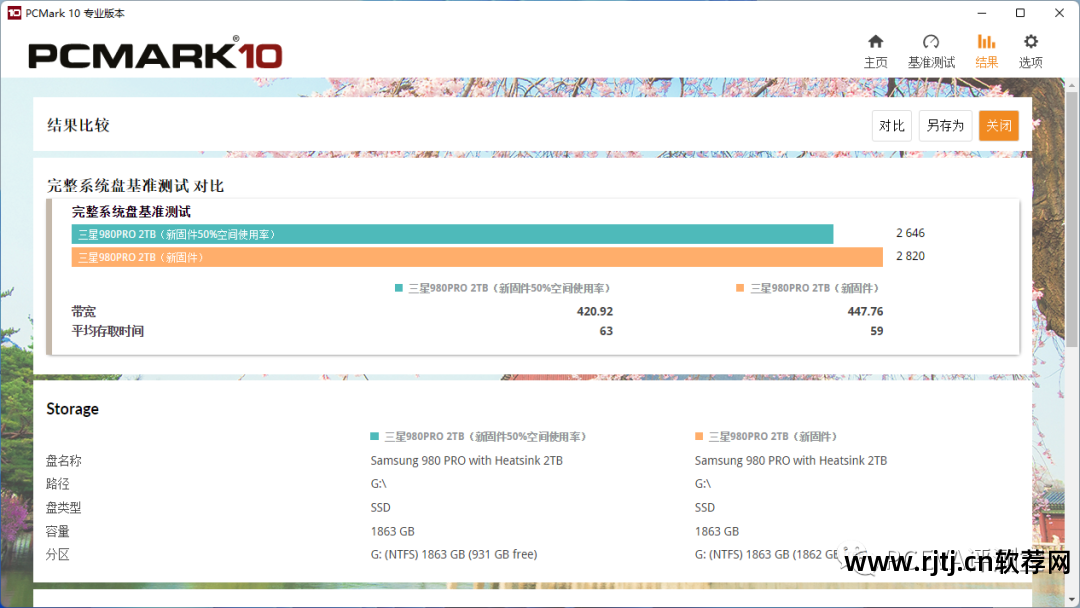

PCMark 10完整系统盘基准测试成绩略有下降，与动态SLC缓存算法有关。 SLC缓存可以快速吸收新写入的数据，但需要在适当的时候释放为TLC形式。 出于磨损均衡、写入放大等考虑，SSD在空闲时通常不会立即释放所有SLC缓存，这导致难以进行单次写入数据量较大的3DMark 10完整系统盘测试等测试。 ，可能需要中途强制释放缓存，从而影响最终的测试结果。

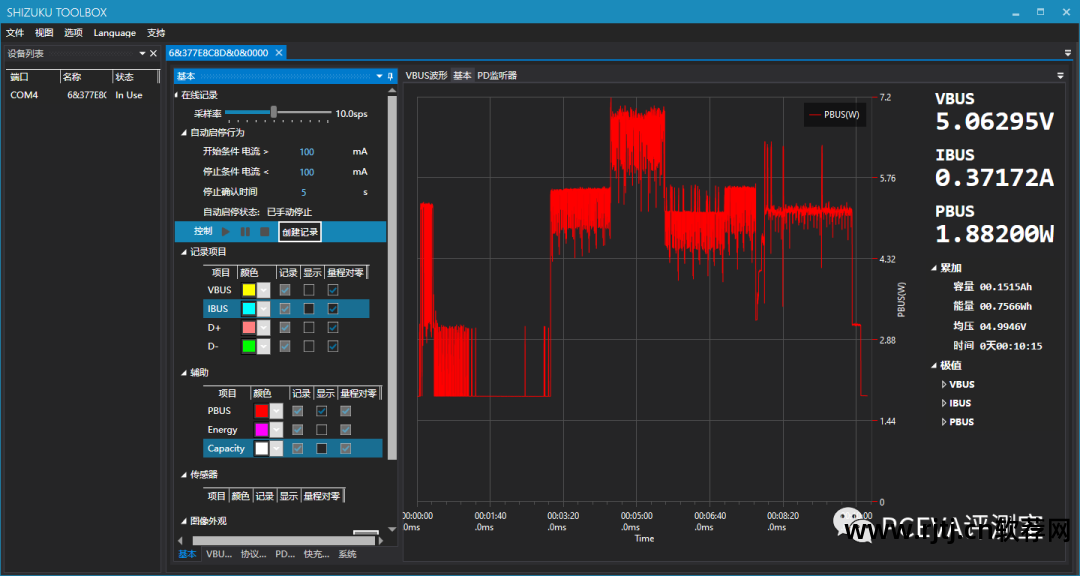

我们使用YK003C USB测试仪和雷电3移动硬盘盒对三星980PRO散热器版进行实时功耗测量，以分析SSD在不同状态下的内部工作情况。

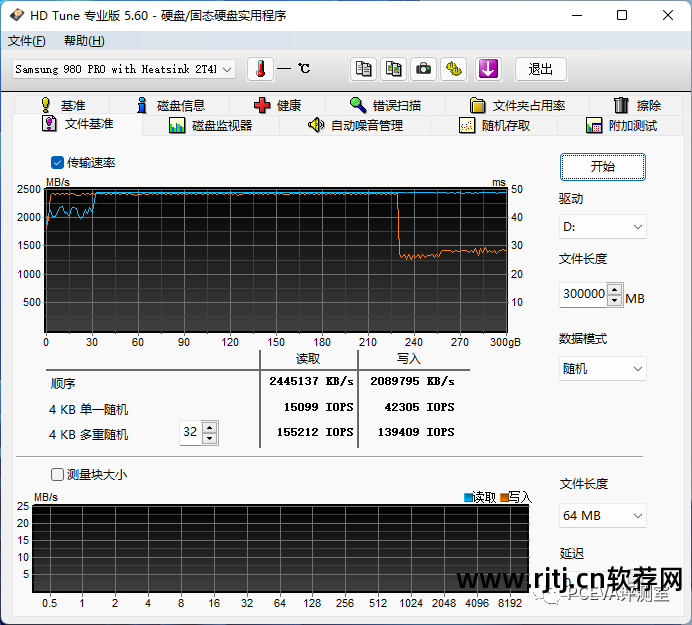

首先，将一个30GB的文件复制到Thunderbolt 3硬盘盒中的三星980PRO 2TB中。 YK003C的监测显示，三星980PRO在处理SLC写入后并没有释放缓存（几次小幅功耗波动是由于Windows写入小量写入缓存[基于DRAM]引起的）。 功耗很快恢复到1.88瓦左右的空闲状态。 于是我们在300GB范围内再次进行了HDTune文件基准测试：结果显示，当前可用的SLC容量比磁盘空时少了30GB，证实了缓存在空闲时没有自动释放。

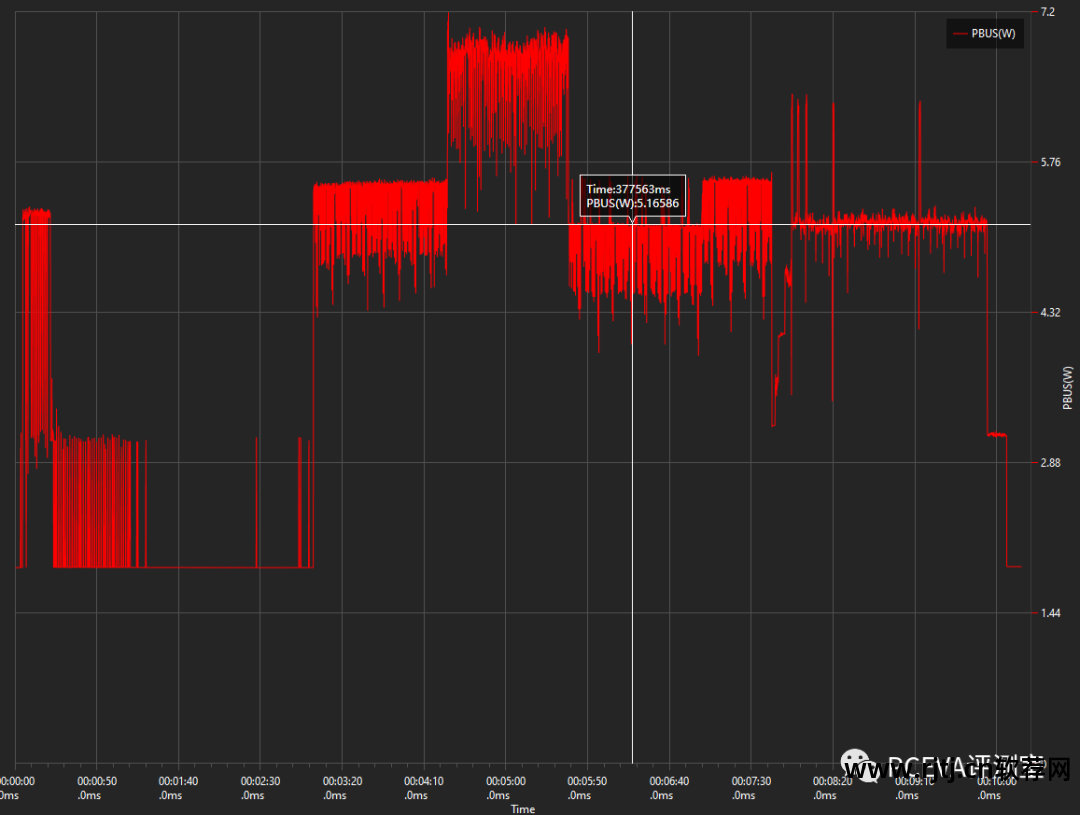

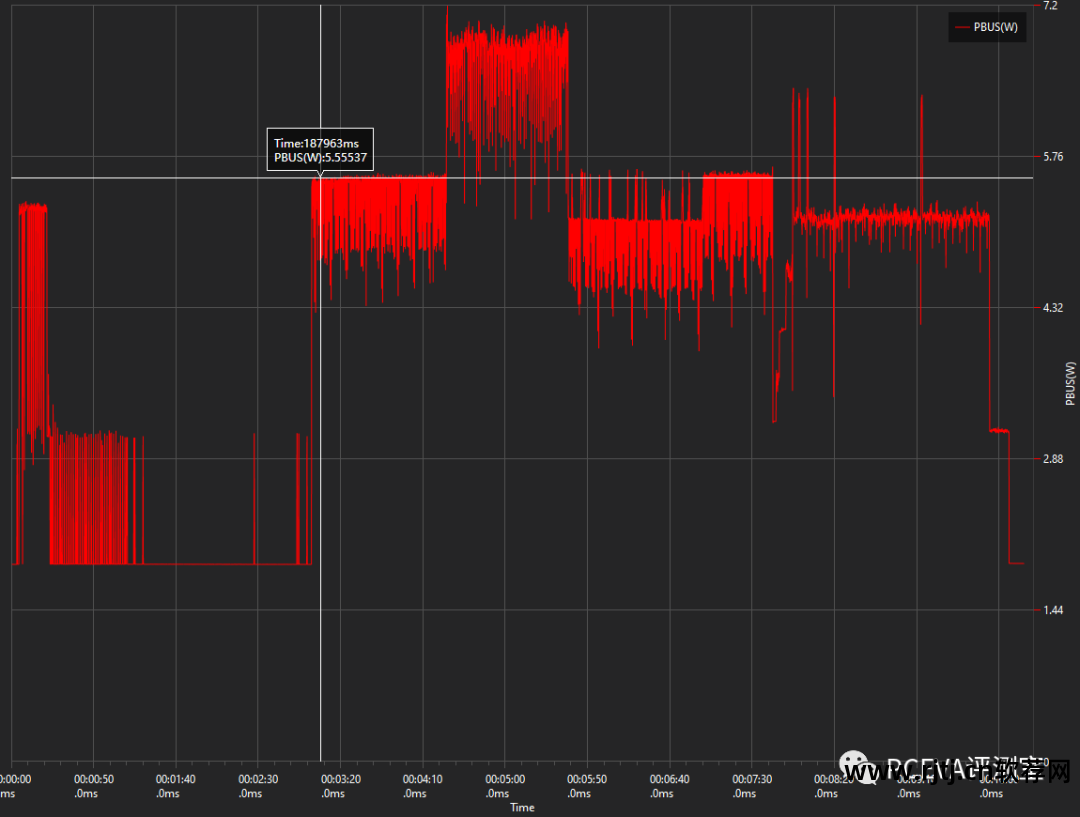

分析不同测试阶段的功耗信息：HDTune写入测试过程中，SLC缓存时功耗约为5.56瓦。

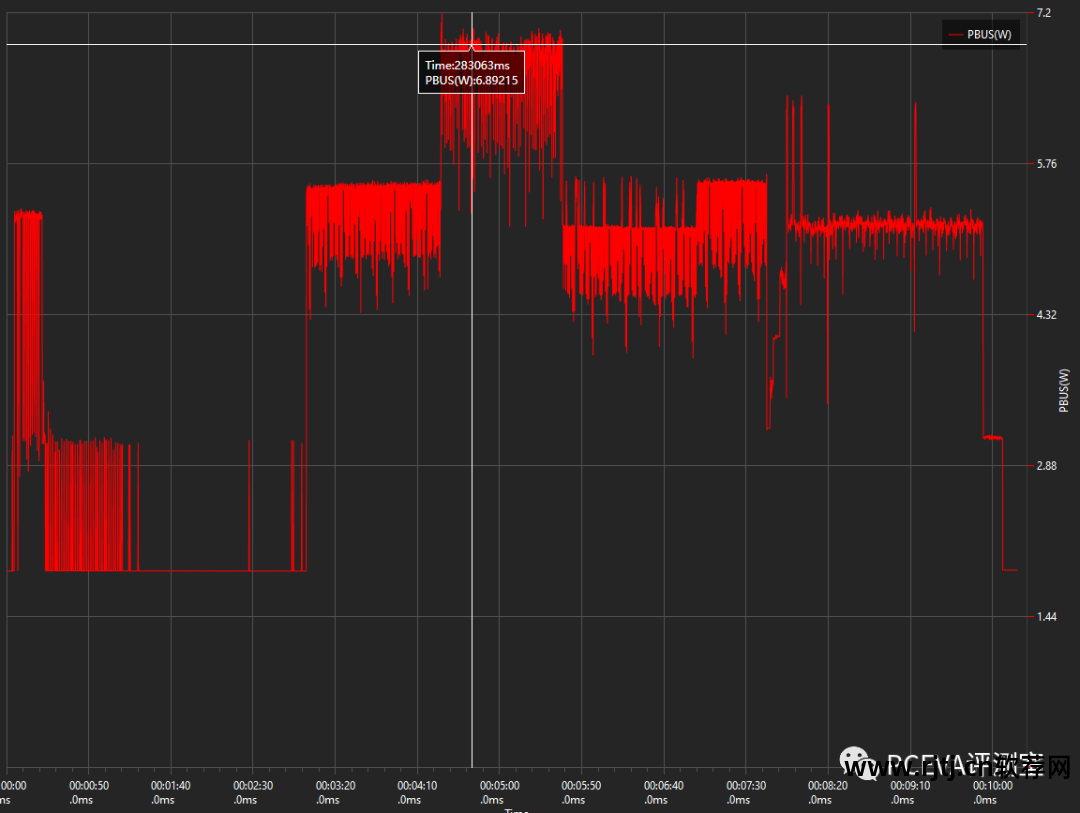

HDTune文件写入过程中，超出SLC缓存外的TLC直写阶段，功耗增加至6.89瓦：
HDTune文件读取过程中，SLC缓存中的功耗约为5.17瓦：

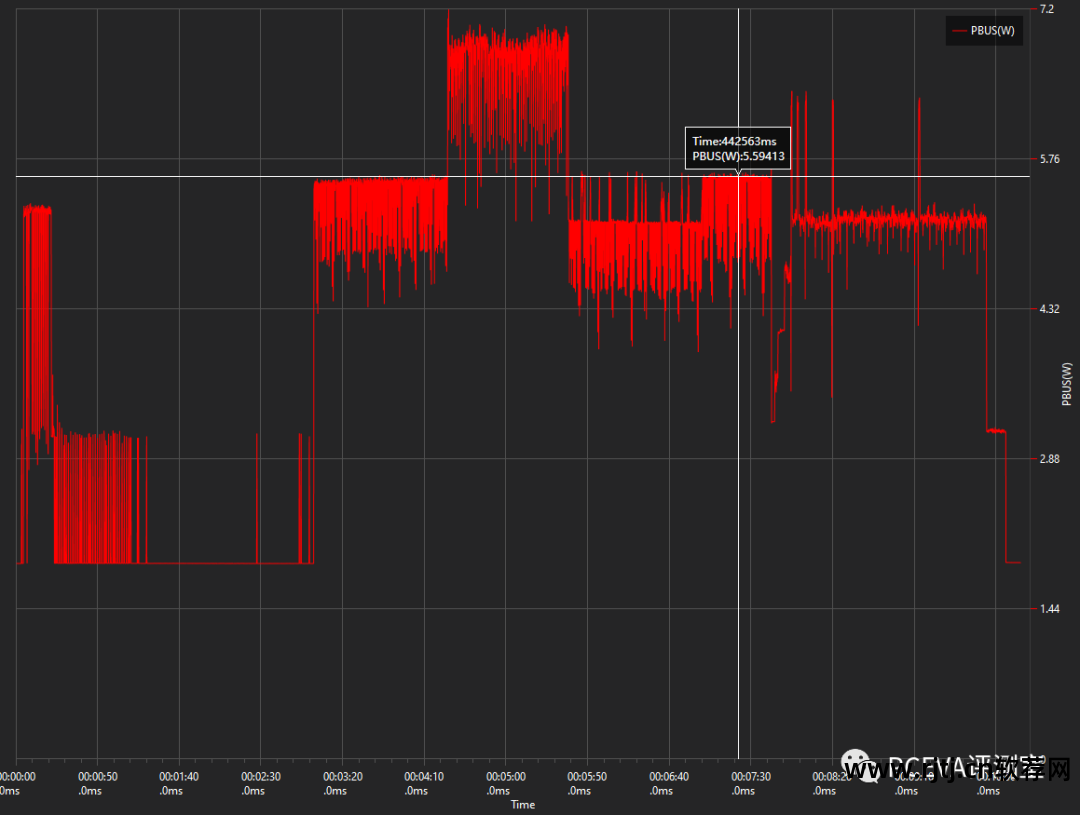

HDTune文件读取过程，TLC范围内功耗约5.59瓦

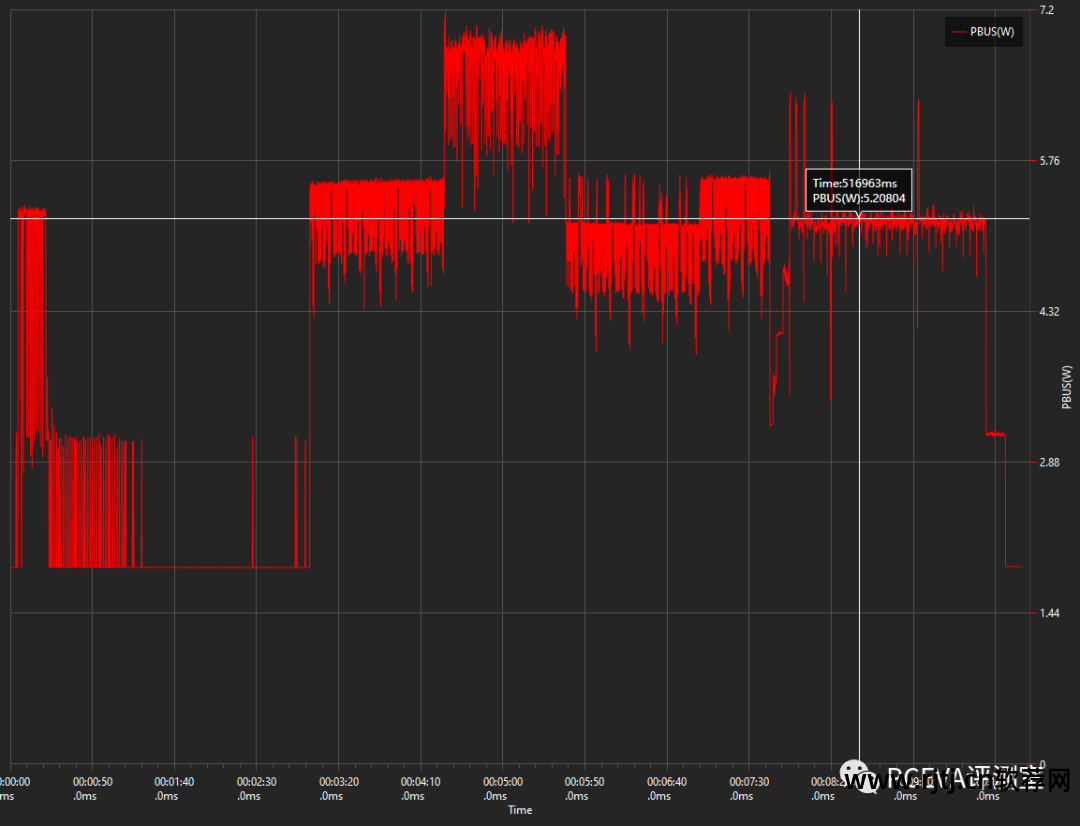

经过短时4K随机测试，三星980PRO 2TB散热器版的功耗并没有立即恢复到闲置待机水平，而是维持在5.21瓦左右amd cpu降温软件，持续了约110秒。 此时主控正在悄悄执行SLC缓存释放等后台任务。
三星980PRO散热器版的功耗读数再次回到空闲水平1.89瓦后，反复运行HDTune文件基准测试，可以看到SLC缓存的容量已经恢复满：
简单总结一下，三星TurboWrite 2.0的智能缓存技术不会无条件进行空闲缓存释放，而是在条件允许的情况下选择继续将新写入的数据保留在SLC状态。 这样，如果程序再次读取这部分数据，就可以获得性能加成。 延迟释放并不是懒惰和消极，而是主控制器根据磁盘中闪存空间的使用情况选择时机释放缓存，或者缓存一次满后一空闲就释放。 对于读多写少的家庭电脑系统磁盘使用环境，延迟释放策略有利于降低写入速率，减少闪存的磨损。 总体而言，优点大于缺点。
高级测试项目3：PCMARK 10盘性能一致性测试（稳态家庭环境性能）
磁盘性能一致性测试是PCMark 10中一项要求极高的测试，仅针对专业用户。 相当于PCMark 8中的扩展存储测试，但不需要删除分区。 该测试将对固态硬盘产生大量写入，最小为23TB，最大为SSD容量的三倍。 因此，只有续航指标较高的高端固态硬盘才会接受此项测试。

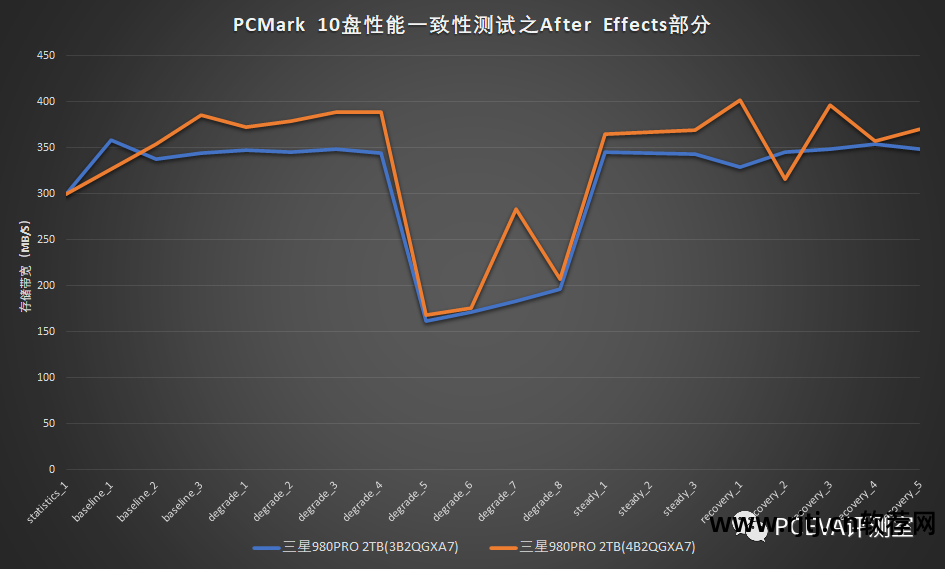

从测试来看，最新的4B2QGXA7固件还提高了重负载使用条件下的性能。
总结：
普通版三星980PRO本身就拥有非常出色的热控能力，拥有镀镍主控、含有铜箔层的复合散热标签等高效散热设计。 三星980PRO散热器版本进一步增强了三星980PRO在重负载条件下的性能，适合在安装空间充足的台式电脑、PS5游戏机以及个人笔记本电脑上使用。
