编辑SCI论文图片是一门简单但并不容易的学问。
1. 图片
图片是指由图形、图像等组成的平面媒体。图片的格式有很多种，但一般可分为两大类：位图和矢量。
位图
位图，也称为光栅图形或位图，是由像素阵列（Pixel-array/Dot-matrixlattice）表示的图像。
当放大位图时，您可以看到构成整个图像的小像素。
放大位图的效果是增加了各个像素的尺寸，导致图像的线条和形状出现锯齿状和锯齿状。
但当图片恢复后高分辨率软件字体小，位图图像的颜色和形状看起来是连续的。
常见的手机照片、扫描仪扫描的图片、电脑截图等都是位图。
位图优点
只要有足够的不同颜色的像素，就可以产生丰富多彩的图像来真实地表现自然场景。
位图的缺点

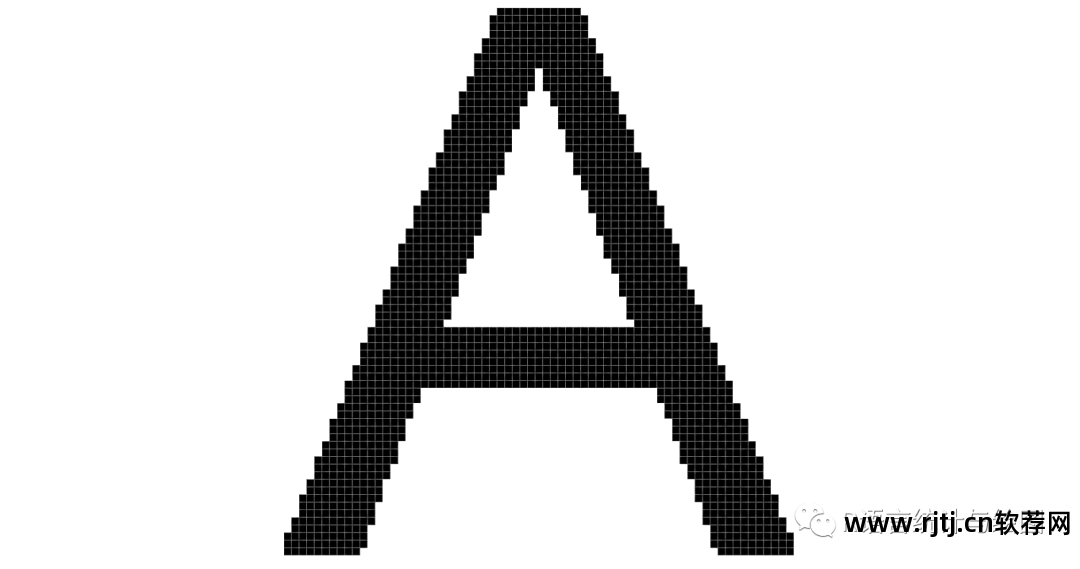

构成位图的小像素
矢量图
也称为面向对象的图像或绘图图像，它在数学上定义为由线连接的一系列点。
矢量文件中的图形元素称为对象。
每个对象都是一个独立的实体，具有颜色、形状、轮廓、大小和屏幕位置等属性。
矢量图形根据几何特征绘制图形。 矢量可以是点或线。 矢量图形只能由软件生成。
矢量图形的优点

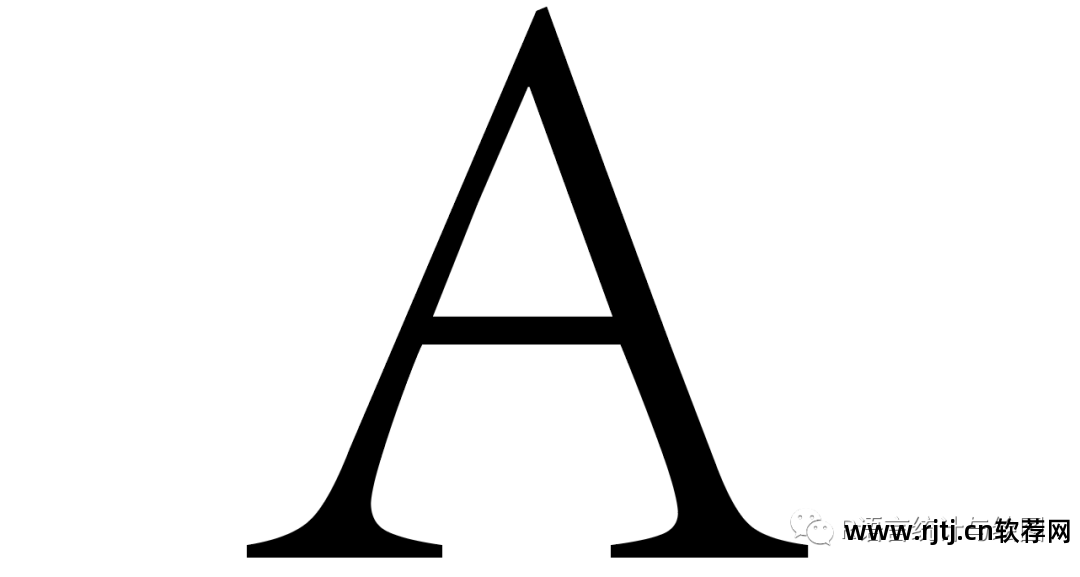

矢量图像放大后图像不会变形
矢量绘图的缺点
很难表达具有丰富色彩层次的逼真图像效果。
向左滑动
2.图片格式位图格式
常见格式：JPG、TIFF、PNG、BMP、GIF、PSD等。

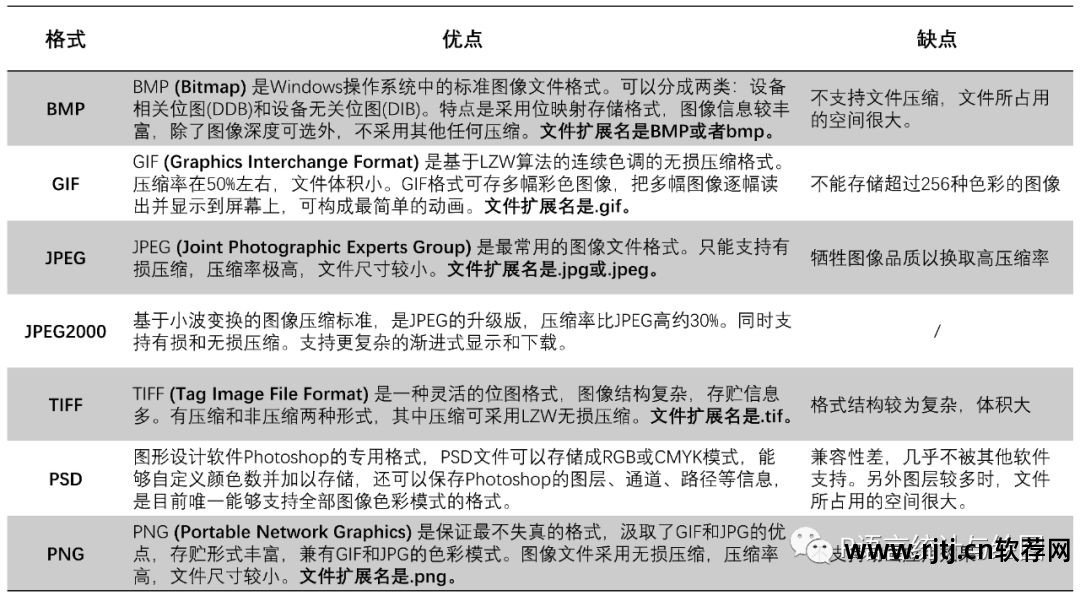

常见位图格式说明及比较
矢量格式
常见格式：EPS、AI、PDF、EMF、WMF、SVG等。

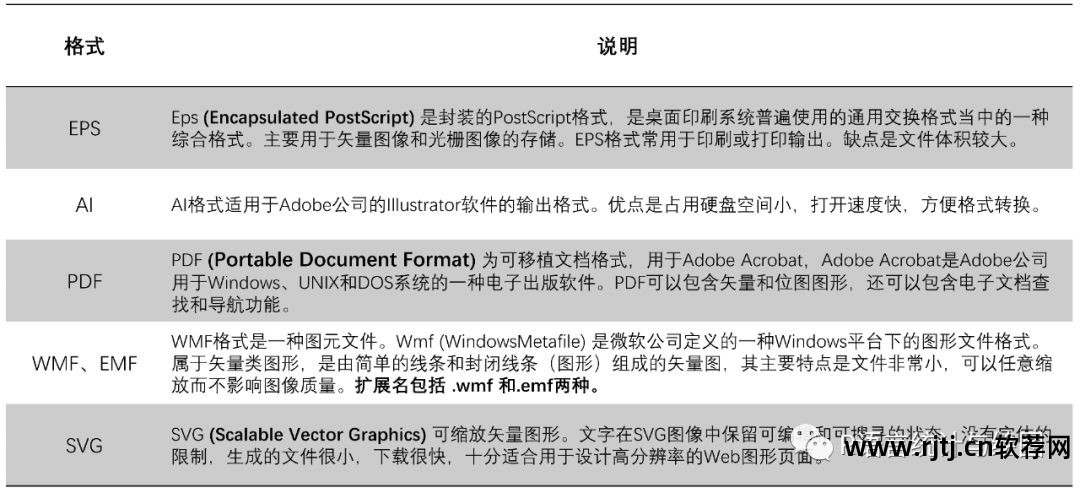

常见矢量格式说明及比较
3.矢量到矢量的格式转换
大多数学术期刊都接受EPS格式，所以我们主要介绍如何将其他矢量格式转换为EPS格式。
AI、PDF 转 eps
emf、wmf 转 eps
学术期刊一般不接受wmf/emf格式，需要转换为eps格式。
方法：将wmf/emf格式图片复制到ppt中。 不要直接粘贴，而是有选择地粘贴，选择增强型图元文件或Windows图元文件，另存为pdf文件，然后用Adobe acrobat或Adobe Illustrator另存为eps格式。
矢量转置图
矢量图像可以转换为位图，效果极佳且清晰。
其他矢量图形文件可以转换为 PDF 文件。
PDF文件可以用Adobe Illustrator或Photoshop打开并保存为tiff，分辨率可以任意指定。
打开 pdf 文件时，Photoshop 会要求您设置分辨率。

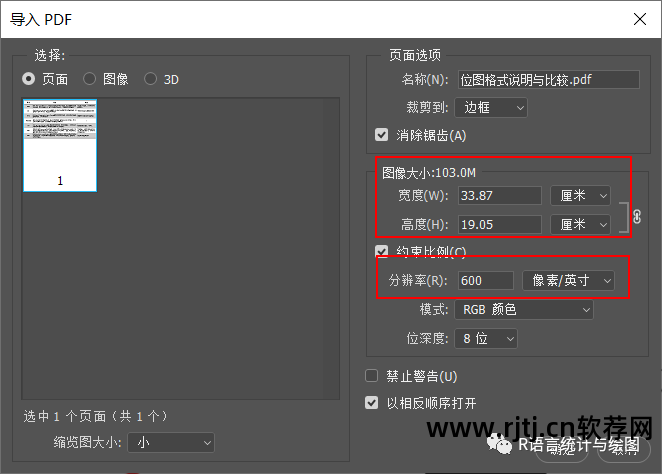

PS打开pdf文件时可以设置分辨率
仅当指定分辨率时，Illustrator 文件才会导出为 tiff。

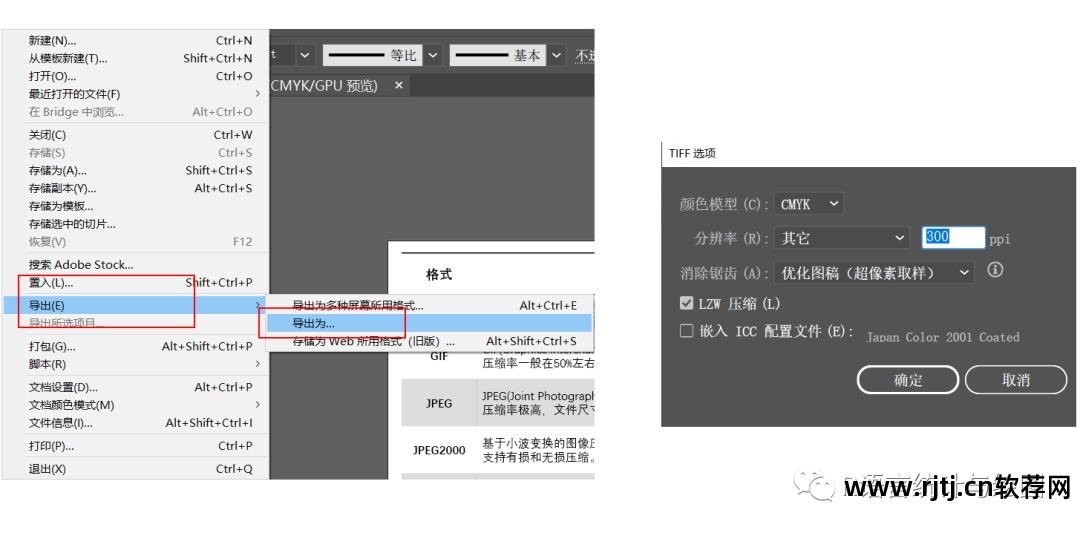

AI保存时可以设置分辨率
位图转置图像
大多数学术期刊都接受tiff格式，所以我们主要介绍如何将其他位图格式转换为tiff格式。
位图到矢量
位图虽然可以转换为矢量图，但是效果和清晰度都不是很好。 一般不建议这样做。

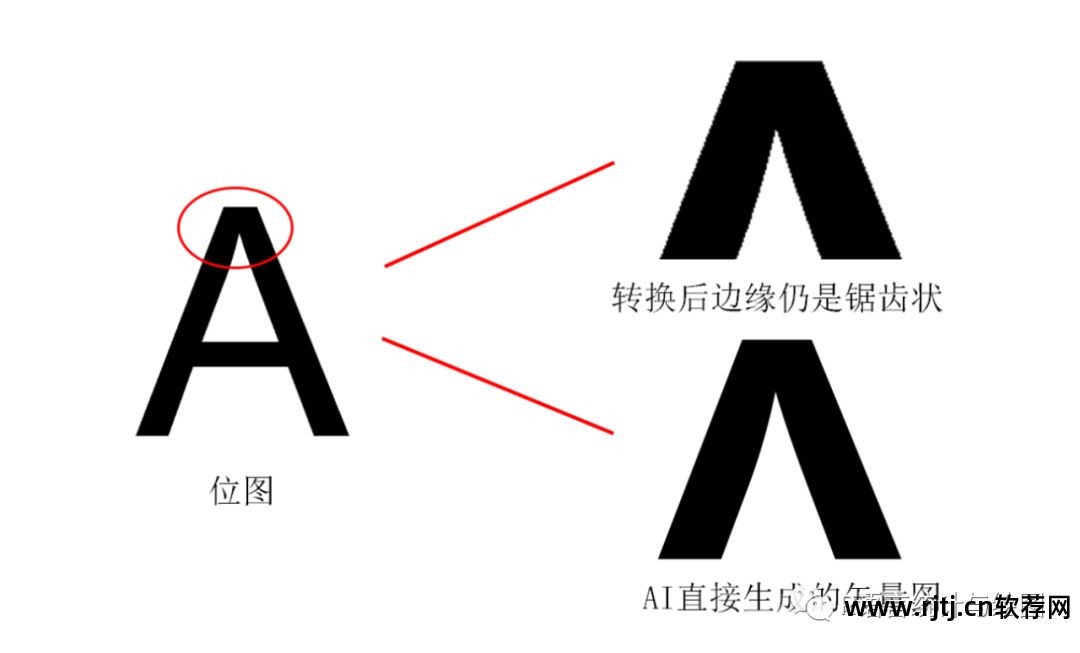

转化效果不佳
介绍一个可以将位图转换为矢量图的网站：
未转移高分辨率软件字体小，效果未知

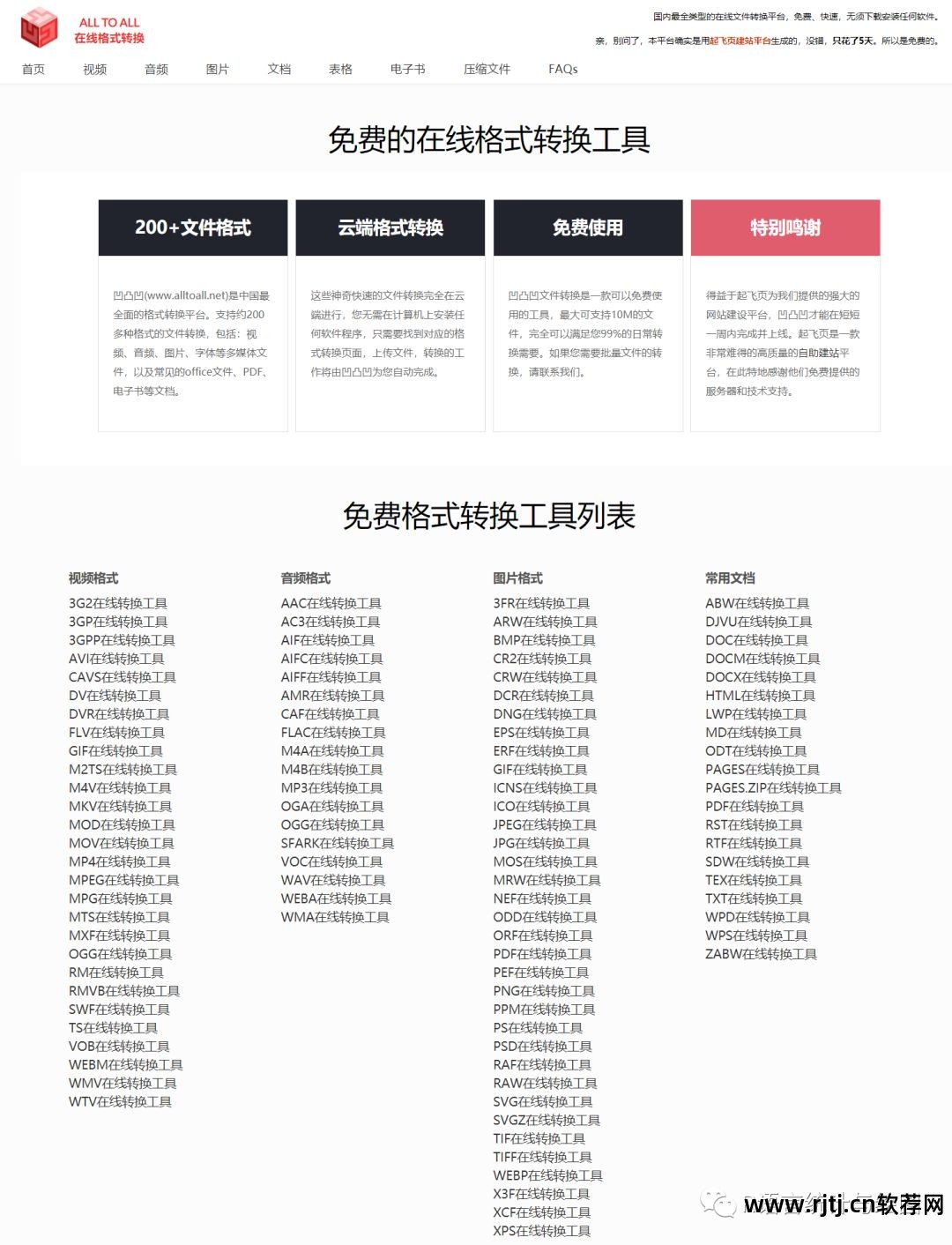

在线格式转换网站
1. 全部全部：

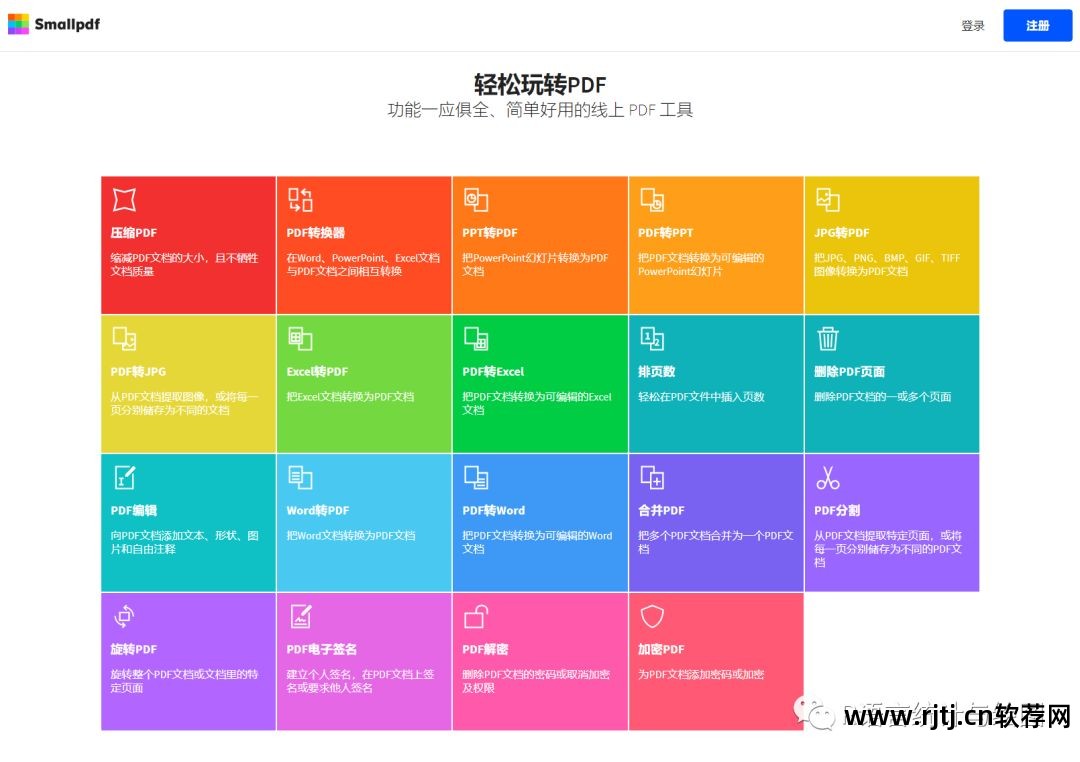

2.小pdf：
4. 期刊图像尺寸
目前大部分期刊都是双栏排版，分为左栏和右栏。 纸质插图的排版也分为三种形式进行排版。
一般分为半布局、2/3布局和全布局。
对于位图和矢量图像，图像的大小可以用厘米或英寸来表示。

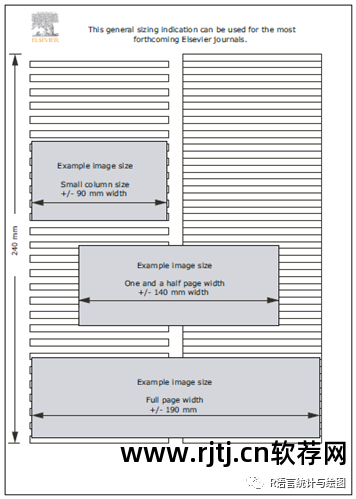

期刊对图片宽度的一般要求
注意：
5. 图像分辨率
图像分辨率是指图像中存储的信息量，即图像每英寸的像素数。 分辨率的单位是PPI（Pixels Per Inch），通常称为每英寸像素数。
处理位图时，输出图像的质量取决于处理过程开始时设置的分辨率。
纸张图像主要分为三种类型，每种类型都有不同的图像分辨率要求。
做实验时，很多图片都是第一手资料，大多难以重复拍摄，所以输出的图片要尽量保留高分辨率的原图。 原始图片的分辨率越高，图片处理就越容易。 一般图片600dpi就够了，需要1200dpi的很少。 图片不能一味追求高分辨率。 分辨率太高会导致图片很大，提交时可能会造成上传困难。
6. 图片色彩模式

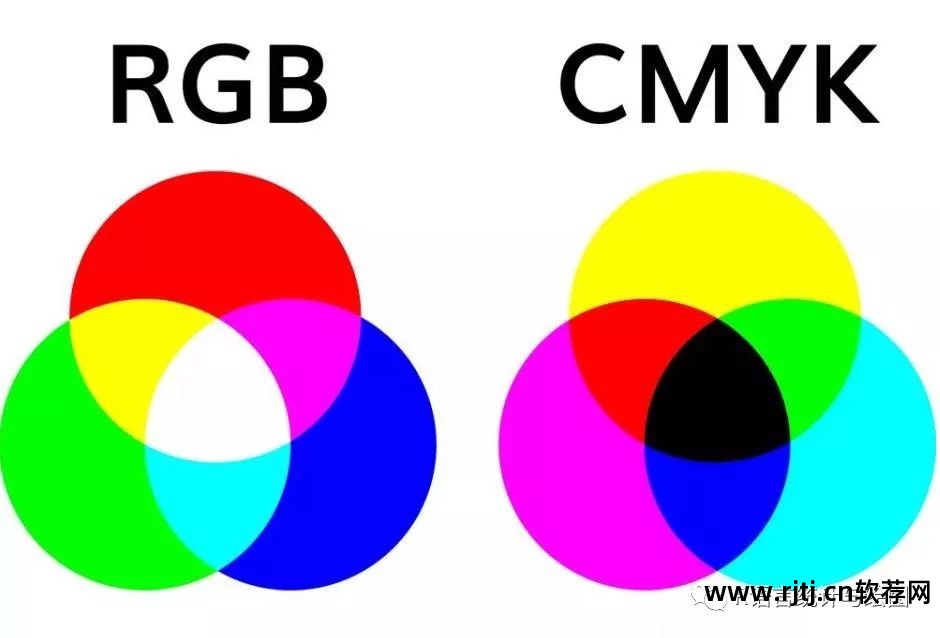

图片的色彩模式主要分为RGB和CMYK两种。 RGB用于数字设备； CMYK 是印刷行业的通用标准。
RGB颜色模式
RGB颜色模式是业界的颜色标准。 它通过改变红（R）、绿（G）、蓝（B）三个颜色通道并相互叠加来获得多种颜色。 的。
RGB表示红、绿、蓝三个通道的颜色。 该标准几乎包括了人类视觉可以感知的所有颜色。 它是目前应用最广泛的色彩系统之一。
CMYK色彩模式
CMYK是一种适合印刷的四色模式。
C 为青色，M 为洋红色，Y 为黄色，K 为黑色。
四色印刷模式是彩色印刷中使用的套色模式。 它利用色料三基色混合的原理，加入黑色墨水。 总共四种颜色混合叠加，就形成了所谓的“全彩印刷”。
7. 图像标注
一般期刊投稿对图片的注释格式都有要求，如轴标题、轴名称、图例等。
字体
字体分为两类：衬线字体和无衬线字体。
衬线是指笔画开头和结尾的装饰。 它们的作用是强化笔画的特征，使它们更容易阅读和识别。
图片中的轴标题、轴名称、图例和其他注释应以投稿期刊的指南为准。
同一篇文章中所有图片的字母大小写、字体、字号、线条粗细等元素应尽可能一致。
尺寸
处理图像时，图像尺寸可以设置为半布局、2/3布局或全布局尺寸。
在此尺寸下，图像注释的最佳字体大小为8磅，确保图表注释的字体既不会占用太多空间，又不会导致读者看不清楚。
