自从AMD的Ryzen处理器问世后，8核16线程立刻铺开（想想现在R717002700X的价格），但想要性能好，还是需要12核及以上的处理器。 所以多核锐龙9系列受到了秋叶的追捧，这I79700K一点都不香！ 核心数3年翻倍，性能提升远超200%。 结果有朋友把牙刷吸进去，糟透了！ 这是糟糕的一天。 但是随着核心数量的减少，帧率也会随着水份的增加而增加。 显卡的供电能否满足处理器的需求，成为了一大难题。

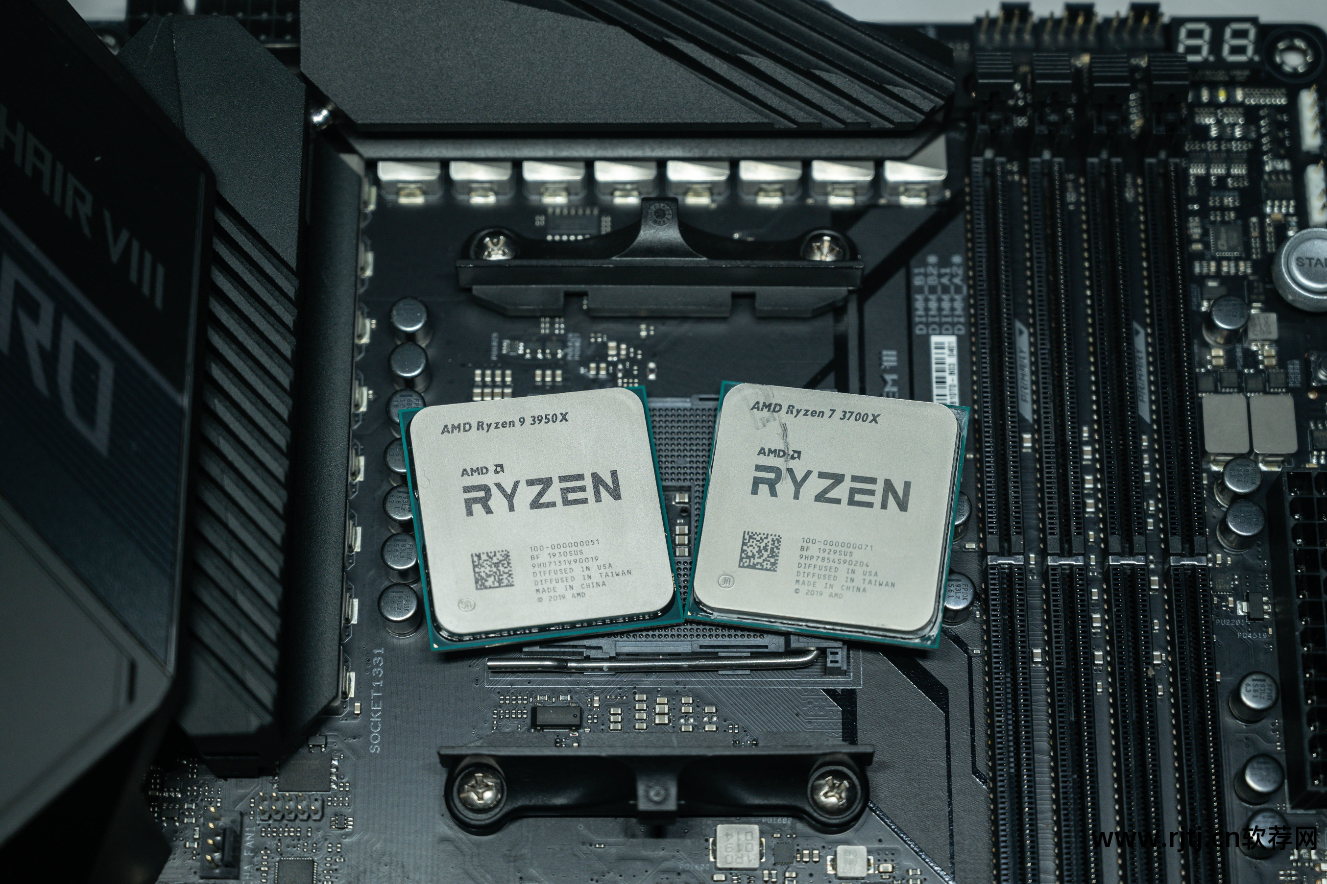

本期主角：R93950X，体积上最大的变化不仅是16核32线程，三级缓存也达到了64MB。 是目前消费级处理器中核心数最多的产品，而且在频率方面，3950X单核频率最高可达4.7G，甚至全核也有3.5G。 显卡方面，Akiba在技嘉的超高性价比X570-E和旗舰C8H苦苦挣扎了很久，终于拿到了这款ROGCROSSHAIRVIIIHERO（WI-FI），简称C8H。 至于为什么选择这款显卡，一起来看看吧。 秋叶原开启核心后你就会明白了。
全文导航：显卡解读、平台介绍、超频教程、基准性能测试、游戏性能测试。
ROGCROSSHAIRVIIIHERO（WI-FI）是华擎ROG显卡中X570芯片组的旗舰显卡。 标准ATX版整体选材相当豪华，16相供电+10K日本黑金全固态电容，CPU供电为8+4pin插座，MOSFET供电部分还特别加强了散热性能。 为了方便用户使用或自检，C8H在显卡的24PIN供电下方设有电流测量点。 显存左上方还有一个Debug纠错灯，Debug灯下方还有开机和重启两个功能按钮。
X570芯片组产生的热量让显卡北桥无法摆脱小吊扇散热设计。 C8H采用了一体化北桥和M.2散热片设计，让显卡看起来更有内涵。 北桥上方是标志性的ROG浪子眼RGB灯效，吊扇上的铠甲也能隐藏小吊扇的存在。

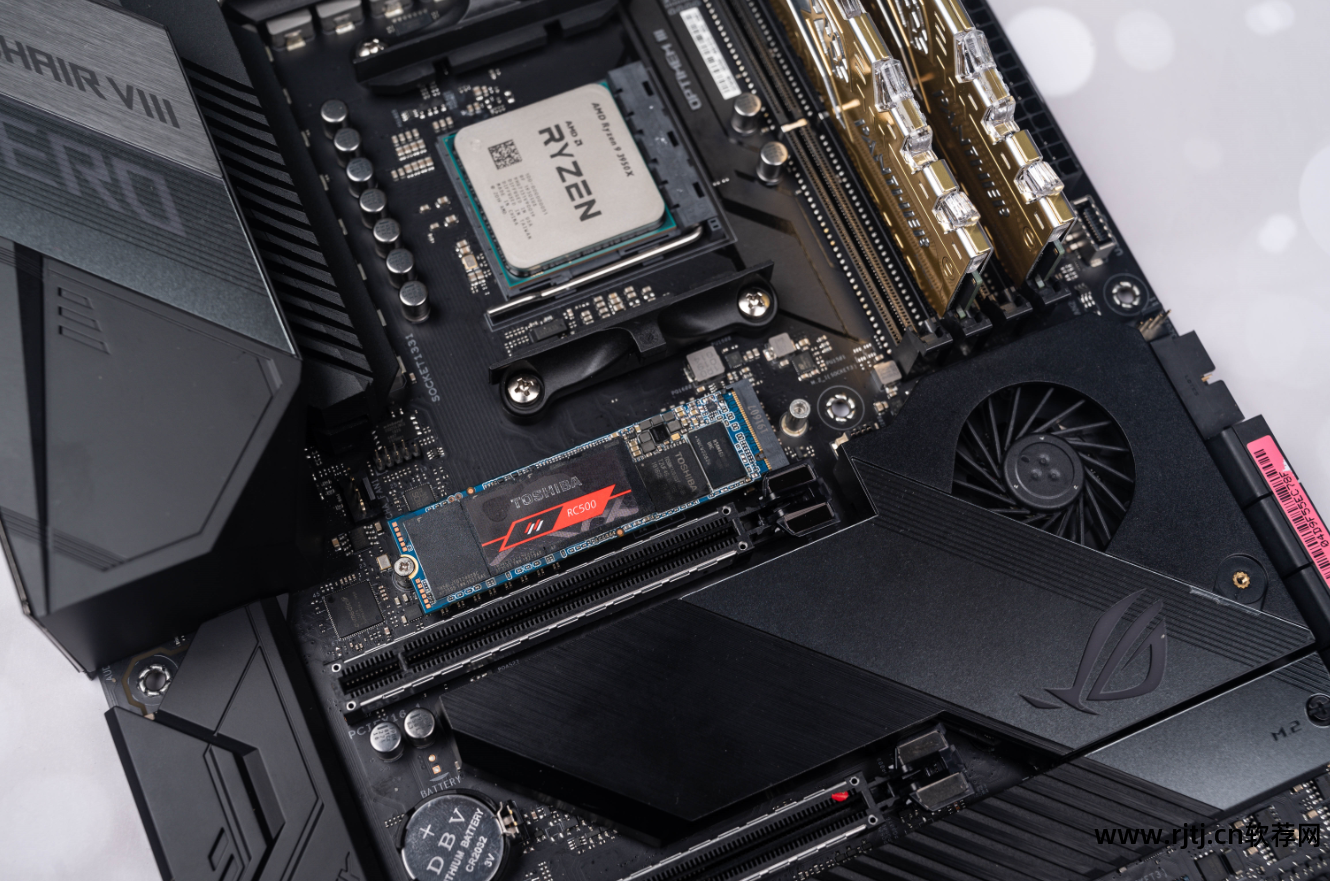

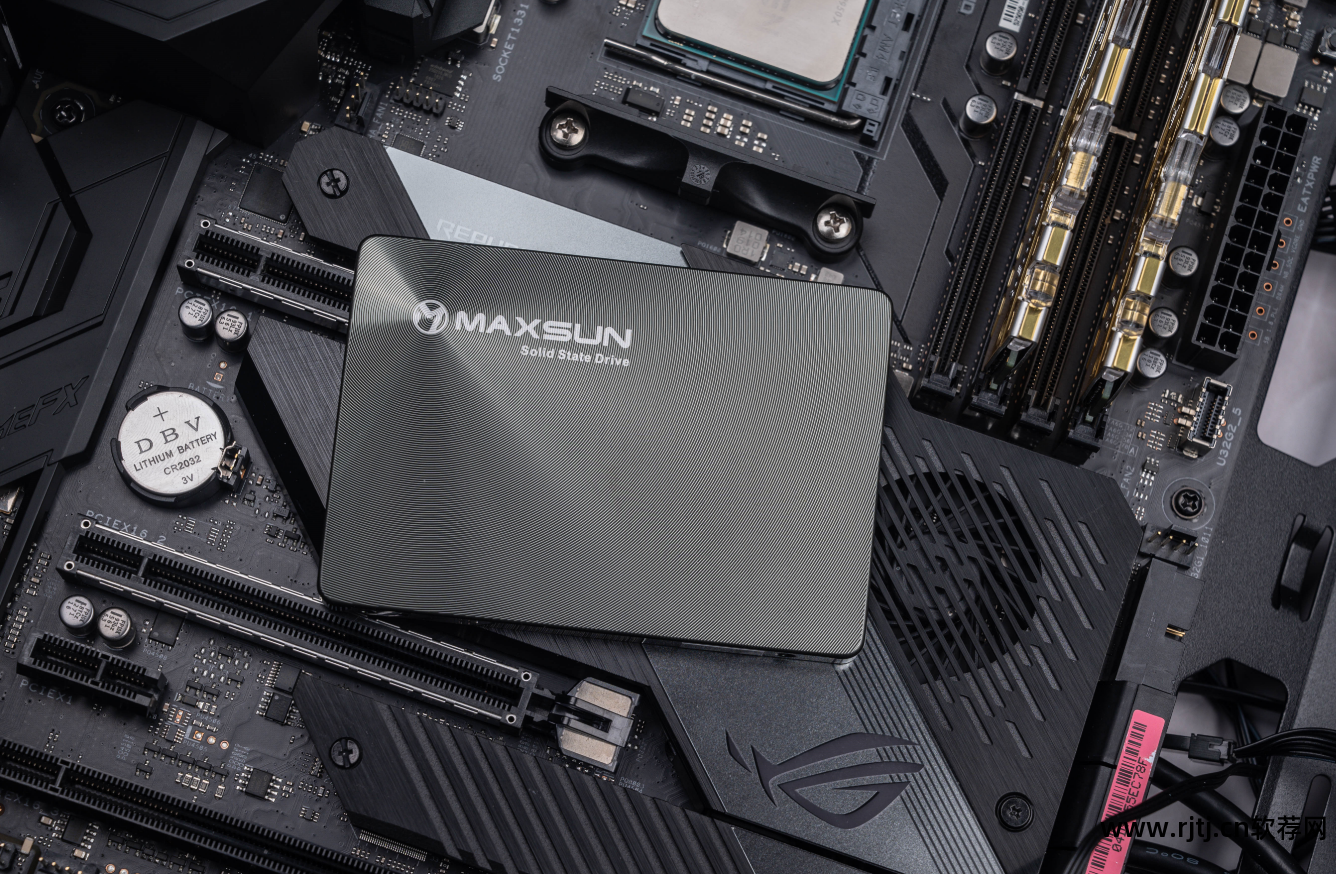

得益于X570芯片组提供的大量PCIe4.0通道（包括处理器），共有2个支持PCI-e4.0的M.2接口支持NVMeSSDRAID阵列，并提供8个SATA3插槽旁边。 Sockets可以同时连接更多的大容量存储，满足用户的需求。 还提供三个高硬度安全PCI-e×16接口，支持多卡SLI/crossfire。 因为Akiba的日常存储都在NAS里，所以这次打算用一台富士通RC500500G和铭舜终结者的升级版，同样是512G。 SATA固态目前基本采用无缓存设计。 虚拟缓存呢？ 也是第一次尝到新鲜。
C8H配备了4个双通道DDR4内存插孔，最大支持128GB的总内存容量，比X470的64G多了一半，对有钱的用户非常友好。 内存频率支持方面，C8H标称搭载最新锐龙III处理器，支持DDR44600以上频率。 不过秋叶原使用的金条系统并不是很好。
挡板预装在头部 I/O 插座上。 有1个USB3.2GEN2Tpye-C，4个USB3.2GEN1，7个USB3.2GEN2Tpye-A，立体声音频接口，2个有线网口，Wi-Fi6的无线网卡。 插槽上方保留了ROG惯用的一键更新BIOS和取消BIOS按键。 虽然在发生碰撞时需要开芯，但帮了大忙，一体式设计更方便用户安装。
平台方面，为了保证这款主机核心的稳定性，Akiba在电源上投入重金，使用了安钛克的HCG850GLOD，这也是安钛克&海云联合打造的金牌80PLUS电源。 由于R93950X开核后发热量不低，最终选用了散热性能强劲的利民FrozenEYE360ARGB一体式风冷散热器。

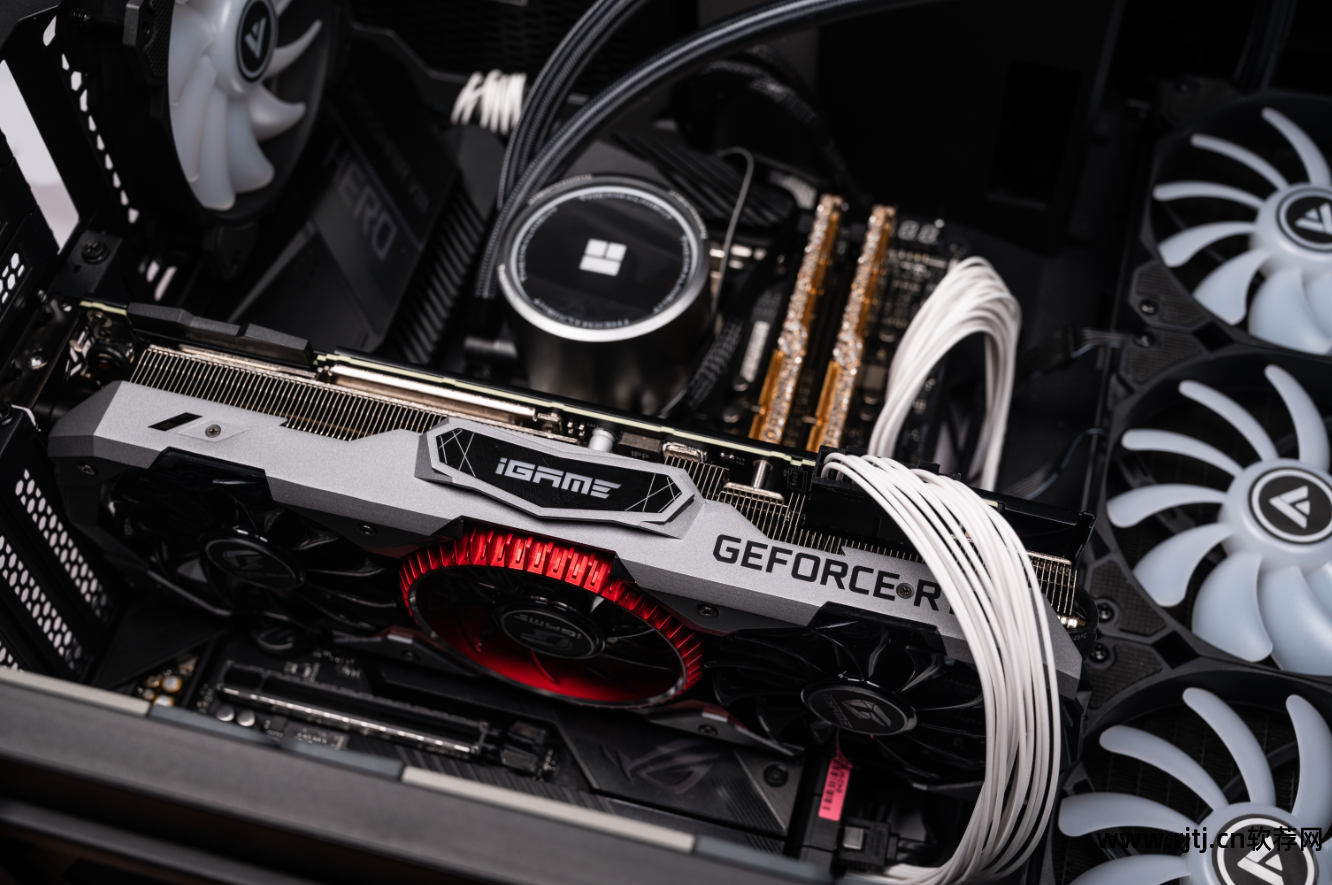

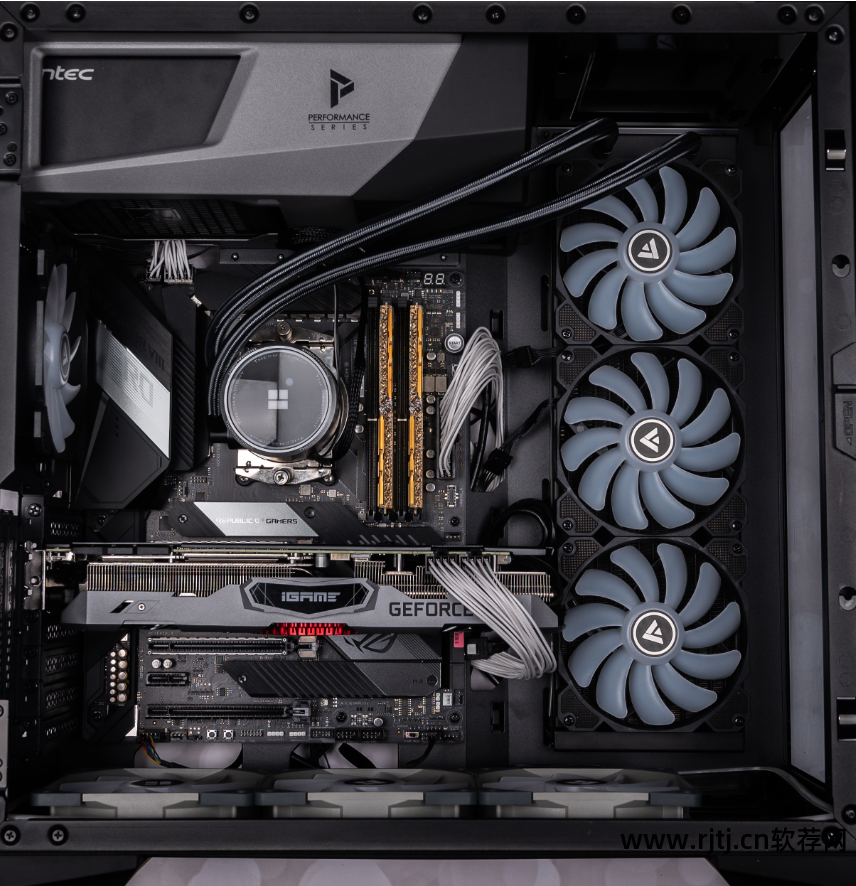

除此之外，为了保证处理器和主板的散热，机箱采用了安钛克的冰钻P120，主板支持最大长度为450mm。 主板采用的是新图灵架构的微星iGameGeForceRTX2070SUPERAdvancedOC，刚才卡在这个位置装的。 冰钻P120机箱还有一个支撑主板的支架，还可以上下左右弯曲，正好能支撑住主板，避免弯曲。 其实安钛克P120冰钻虽然建议主板垂直安装，这样一定程度上有助于主板的散热，但是Akiba的普通安装方式不用怕散热。 120立明吊扇直吹效率大大提高。
C8H显卡拥有丰富的外接吊扇接口，配备完善的吊扇控制系统，进入BIOS即可轻松调节，控制实际散热性能。 结合安钛克的冰钻P120，采用了双面透明钢化玻璃设计，最高支持双360度风冷散热器，内部空间也非常充裕，可以兼容E-ATX显卡。 采用顶置供电方案，也更利于走线，也能大大改善气流，提升散热效率。 在之前的开核过程中，机箱内的7组吊扇起到了不可忽视的作用。
引入平台后，就是令人兴奋的开芯过程。 如果3950X+C8H没有好好表现，对不起秋叶原付出的软妹币！ 虽然开核可以说是给系统性能定了一颗定心丸，但对CPU默认频率不满意的用户可以通过开核来挖掘潜能。 不过开勾对小白来说并不友好，涉及到的复杂设置容易让人摸不着头脑。 在这里，不得不夸一下微星显卡的BIOS。 清晰易用，增加了用户的学习成本。

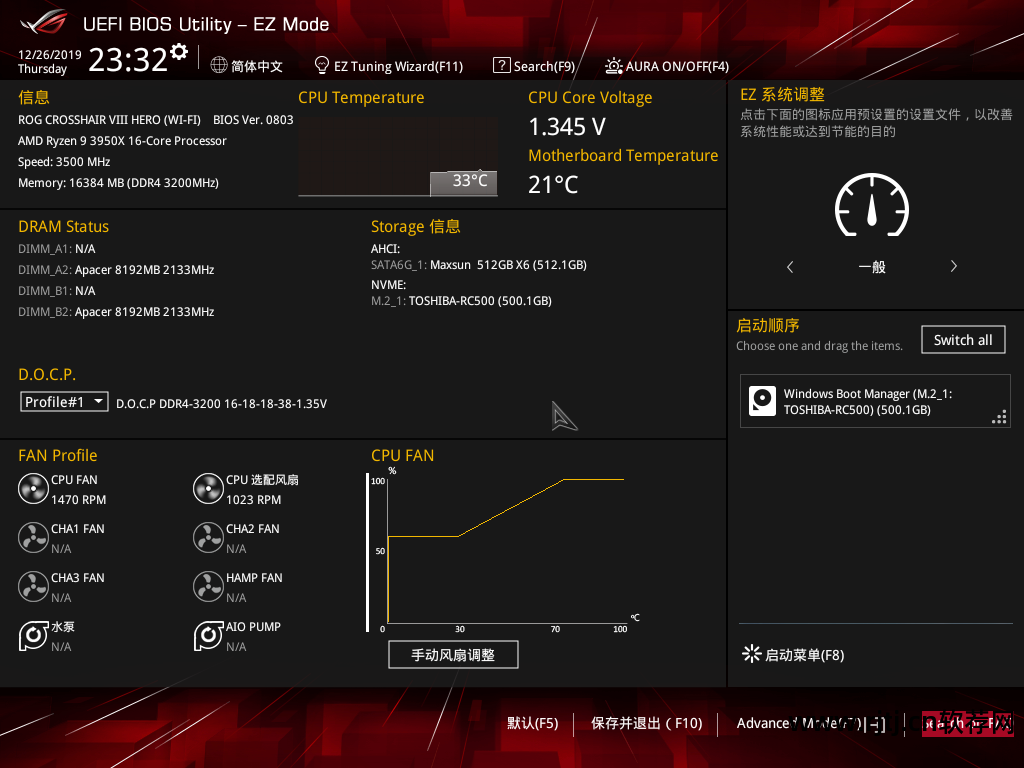

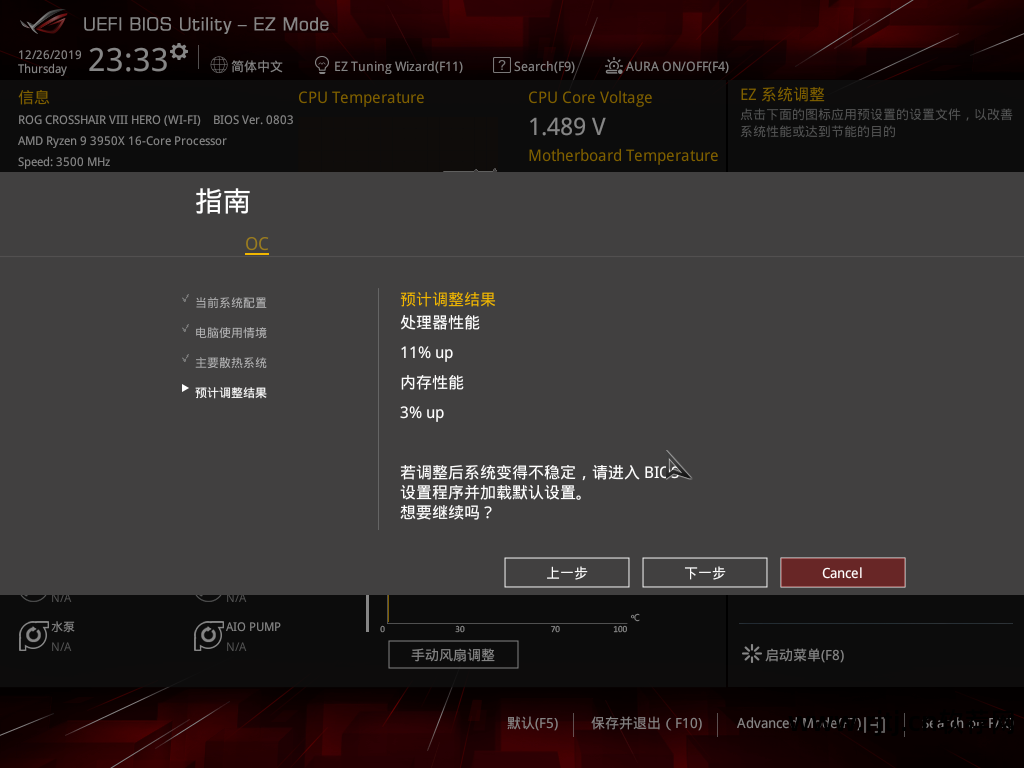

最基本的BIOS界面是这样的，而开核C8H给出了两种选择，最简单的就是更智能、更高效的AI智能开核。 一键智能预测，进一步简化操作，提高开芯成功率，避免传统开芯操作中多次更改设置、尝试重启的枯燥乏味过程。 通过AI智能开芯，可选择当前散热等选项，根据用户给出的不同配置进行量身定制，轻松开芯。

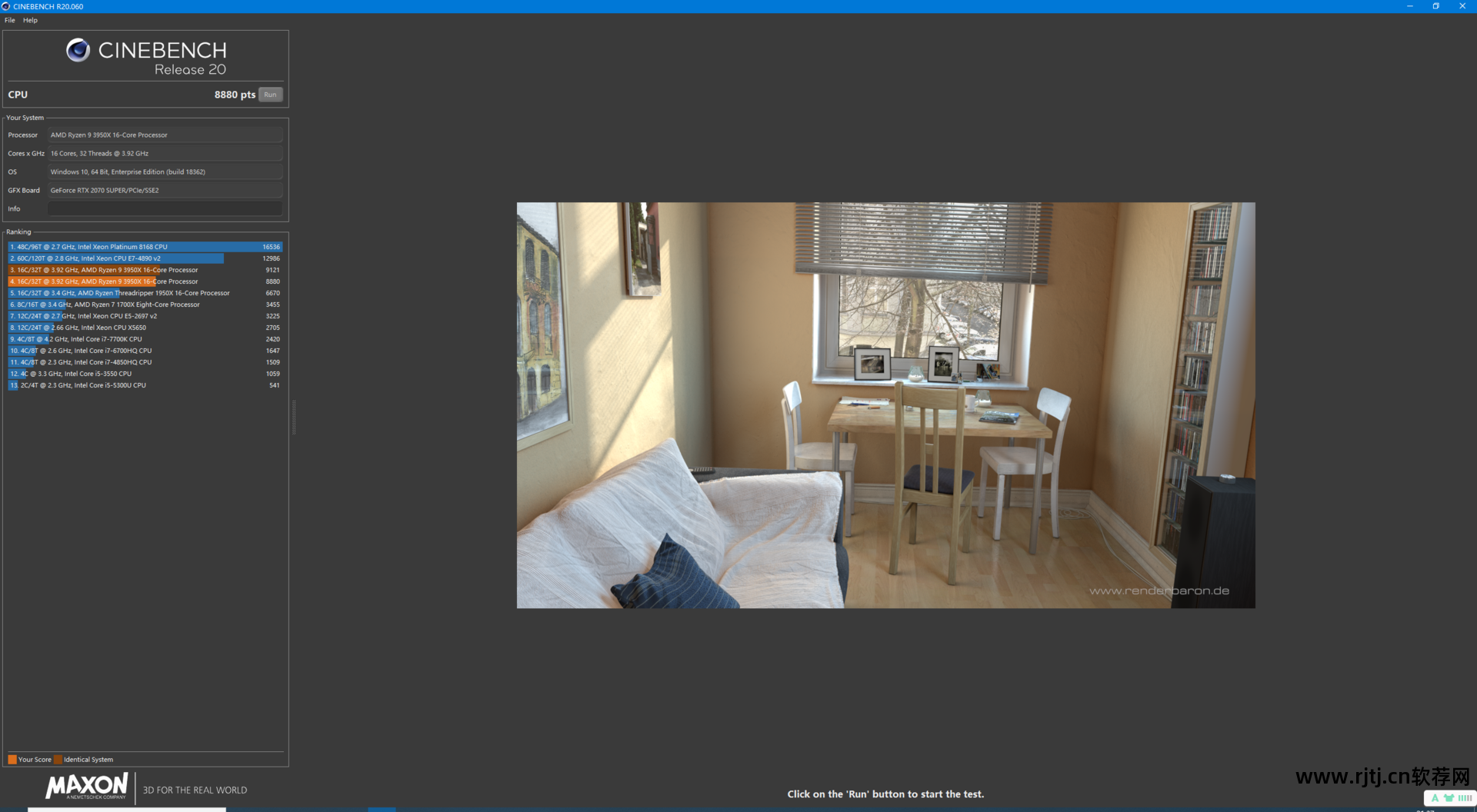

Akiba使用这套AI智能开核后，使用CineBenchR20进行测试后，测试成绩从默认频率8800分提升到了9121分，300多分的提升也是非常可观的。 要知道I38100的R20测试成绩只有1400多分。 一键超过I3性能的五分之一，别白要。 同时，AI智芯开启会持续检测体温、功耗、风扇怠速等参数。 如果AI有任何变化，会调整开核相关的参数。 智能实时参数调整七彩虹超频软件教程，确保主机稳定运行。
不过C8H的AI智能内核开启过程非常简单七彩虹超频软件教程，预测设置也很快完成。 为了进一步压榨3950X的性能，Akiba直接进入BIOS，开启了PrecisionBoostOverclock选项，解锁了帧率墙。 再次进入ExtremeTweaker，将PrecisionBoostOverclock选项原来的手动模式改为Enable，将PrecisionBoostOverdrivescalar选项改为Custom，然后在下面的CustomizedPrecisionBoostOverdrivescalar中选择最大的10X，将MAXCPUBoostClockOverride改为200MHz，最后将处理器外频和电流改成就是这样。
PS：开启PrecisionBoostOverclock（精准增压开核）并设置到最大后，处理器的动态频率表现会变得更加激进，各方面的性能测试都会有所提升。 新手用户设置PBO Smart开核后即可进行AI操作。
秋叶原会给你一个小方法。 根据历年锐龙一二代开核的经验，处理器的最高频率通常是开核时处理器所能达到的最高频率。 比如3950X的最高主频是4.7G，那么3950X全核同时能达到的最高频率最多是4.7G，所以在开核的时候CPU外频可以直接设置为47，电流可以先设置为最高1.5V。 . 之后F10保存，321引爆BOOM！
注意：这里的主频在AMD里面叫最大加速时钟频率，不要用。
别想太多，因为目前AMD处理器开放核心的范围很小，即便是3600X3700X也达不到全核4.4G以上。 经过Akiba的调教，C8H+3950X终于开核到4.375G，电流1.35V。 核心开启后，时间主要花在压力测试上，比如长时间的AIDA64FPU拷机测试，保证核心开启后的稳定性，避免意外死机和烧毁处理器。 最后经过CineBenchR20测试，测试成绩达到了10064分，比静音频率下的8800分整整提升了1264分，相当于白白多了一块I38100！

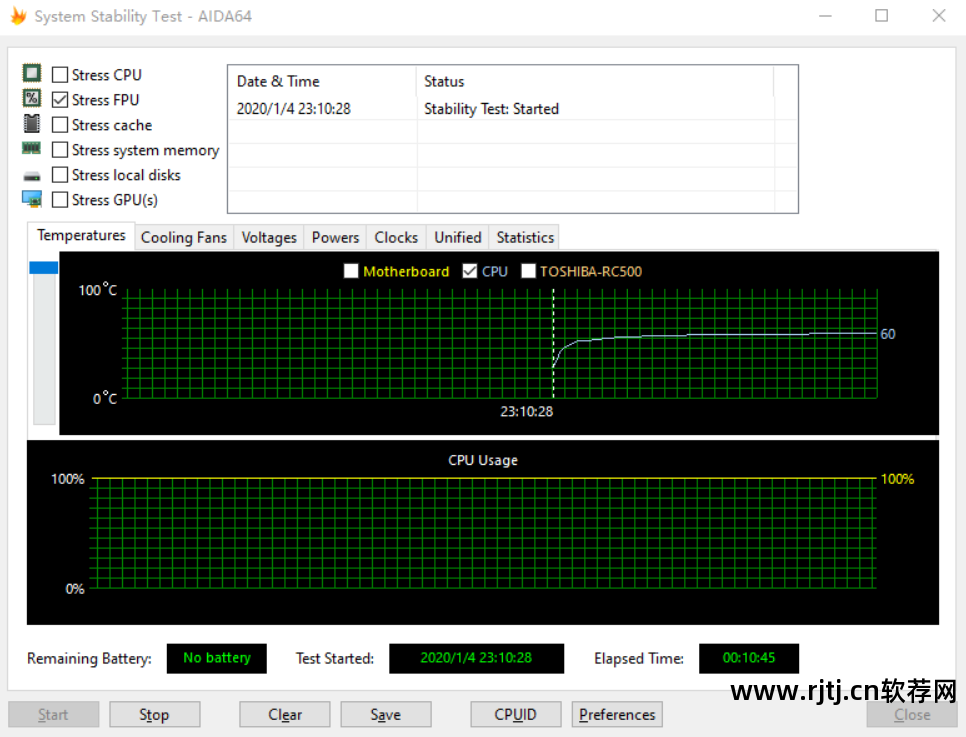

最终秋叶抄机的问世，得益于冰钻P120的机箱和良好风道的建立，在利民集成风冷的强大压力下，AIDA64FPU只能在60度烘烤10分钟。 因为AMD处理器和C8H显卡的测温存在一定差异，实际温度可能会略高于测试水温，最高70多度，略显遗憾。
显存方面，原装AMD锐龙1代和2代显存控制器是薄弱环节，对高频显存的兼容性不好，没有双通道DDR43000或更高频率，无法发挥应有的性能处理器的性能。 这一次锐龙III内存控制器被集成到I/O核心中，在兼容性和频率支持方面有了长足的进步，所以Akiba当初说的4600以上的频率不再是梦想。 影响显存频率的第二大因素是显卡。 显存的兼容性以及如何开核取决于显卡的布局设计和信号的优化。
秋叶原知道自己的两金条系统不太好。 虽然C8H可以在BIOS中全面调整内存频率、电压、时序参数，但Akiba并没有最大限度发挥内存的性能，只是为了保证兼容性。 而稳定在小超的情况下一点点。

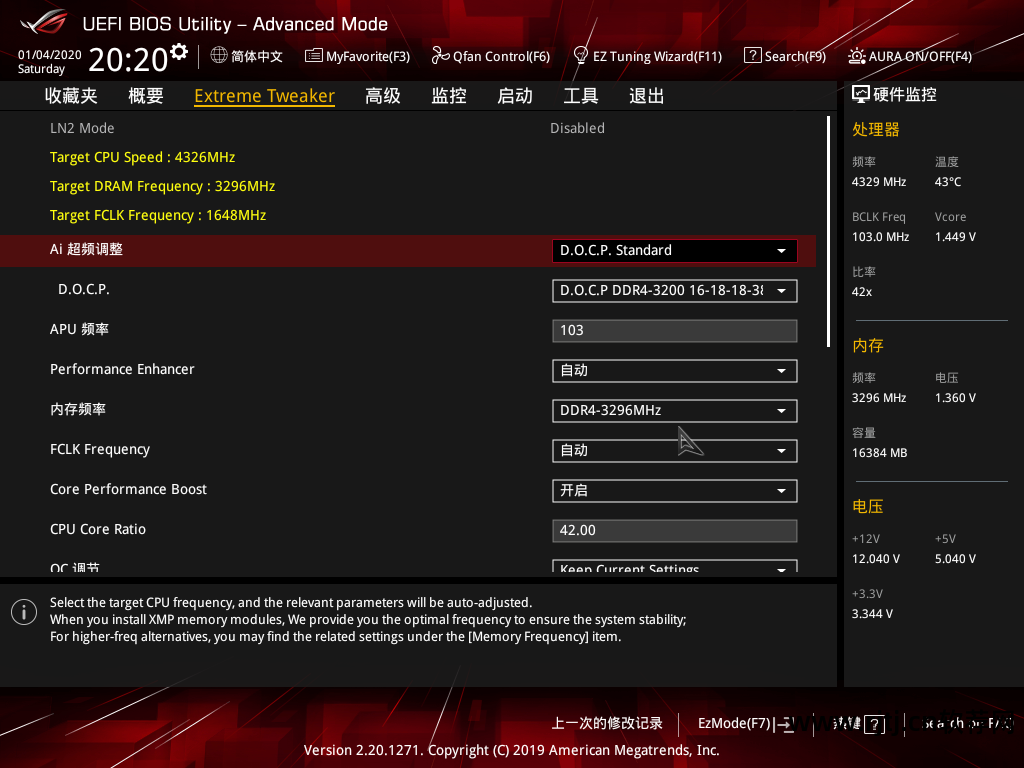

开启核心显存比开启核心处理器更复杂。 最简单的方法是在ExtremeTweaker菜单的“Ai核心开启调整”中选择“DOCPStandard”手动加载显存的XMP来开启显存的核心。 之后，您可以自动更改下面的显存。 频率。 右图是视频频率为2133时的AIDA64显存测试数据，真是惨不忍睹。

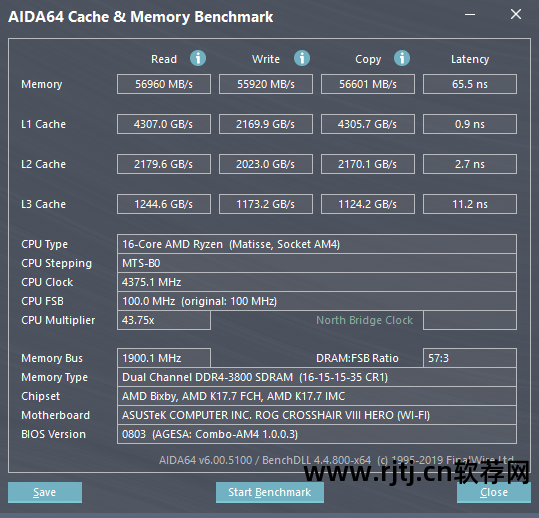

下面简单介绍一下内存参数的设置方法，因为AMD对第三代锐龙的Fabric总线时钟频率（FCLK）和内存控制器时钟频率（UCLK）进行了解耦和解锁，以提高内存开启性能，所以Fabric总线时钟频率 (FCLK) 不再与内存频率 (MCLK) 和内存控制器时钟频率 (UCLK) 绝对相关。 FCLK频率通常为显存频率的一半，即当显存为DDR43600时，FCLK频率会被手动设置为1800MHz。 FCLK频率上限通常为1900MHz。 所以当你将显存增加到DDR43800时，FCLK的频率已经达到了1900MHz的极限。 当继续开核显存到DDR44000时，需要自动将FCLK频率改为1900MHz。 如果不稳定，可以改成1800MHz，增加显存核心，让显存顺利达到DDR44000以上频率。 为了省事，Akiba没有再做更细致的调校，直接将FCLK设置为1900频率，超过了内存频率3800。此时AIDA64内存测试数据已经达到了2133频率的近一倍。
因此，Akiba在显存方面的个人建议是，使用X570搭配锐龙3处理器时，显存至少要购买DDR43200CL16，最合理的是DDR43600CL14/CL16。
游戏表演秋叶绝对不能错过！ 谁说3950X只能用于一些专业的软件应用，加上华擎iGameGeForceRTX2070SUPERAdvancedOC，可以说现在的3A大作都可以吃。 所以最后来个2K码率下的简单游戏性能测试。 其中基准测试【3DMarkTimeSpy】主要针对DirectX12场景渲染，得分为10353，就不多说了。
游戏测试是秋叶最喜欢玩的《使命召唤：现代战争》。 COD16是一款第一人称视角的竞技类游戏，胜负往往是瞬间的，所以游戏的平均帧率和最低帧率非常重要。 在测试过程中的烟雾弹和闪光弹场景中，大部分主板都会在游戏帧率上造成明显的帧率现象，所以在COD16主板性能测试过程中，最小游戏帧数更有价值。 根据实测，Akiba的iGameGeForceRTX2070SUPERAdvancedOC+C8H+3950X基本可以保持2K的最高音质。 开启光线追踪后，帧率非常稳定在110FPS以上，帧生成时间也非常稳定。
AMDR93950X凭借着强劲的性能和出色的帧率控制，拥有比竞品更良心的价格。 绝对可以说是9102硬件产品中的顶级品牌。 可惜开核的潜力还是比较正常的，频率上基本没有提升空间。 不过对于Akiba这样的高端游戏玩家和需要专业工作的玩家来说，华擎ROGCROSSHAIRVIIIHERO(WI-FI)这样一款X570芯片组的旗舰产品真的是太香了，多核性能的发挥完全没有问题3950X 完美。 这款C8H一个游戏和专业用户想要的几乎都有了，无论是散热还是供电等等都非常不错，能够有效的保证CPU和内存的开芯需求。各种类型的插座也很到位丰富，扩展性极强
