本文仅对内存超频进行讲解和测试，并对相关DIY组件的选择进行介绍和推荐。 这次测试的处理器是AMD Ryzen 9 3900X和AMD Ryzen 7 5700G es。 由于主板适配问题，限制可能会有所不同。
在本文中您将看到：
1、内存带宽与频率的关系

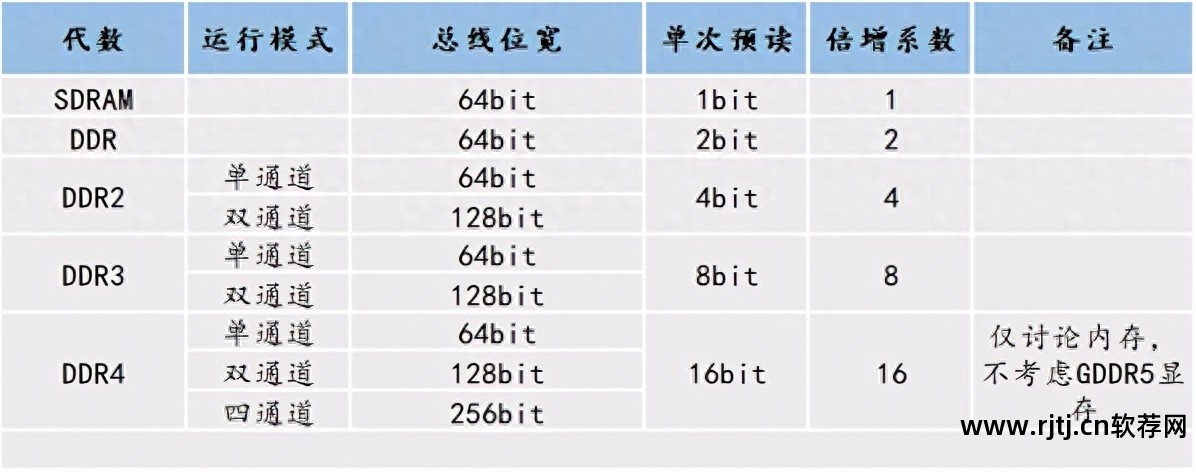

首先，我们需要明确内存带宽和频率之间的关系。 公式如下：内存带宽=内存核心频率×倍频系数×内存总线位宽/8
其中，内存核心频率×倍频系数为等效频率，也就是我们在包装上标注的频率。 DDR4 3200MHz组成双通道内存，总线宽度为128bit，对应带宽可达3200MHz*128bit/8=51.2GB/s
2.确认颗粒和手动超频
对于超频来说，取决于内存颗粒的质量。 在DDR4时代，基本上可以使用三种颗粒进行大幅超频：

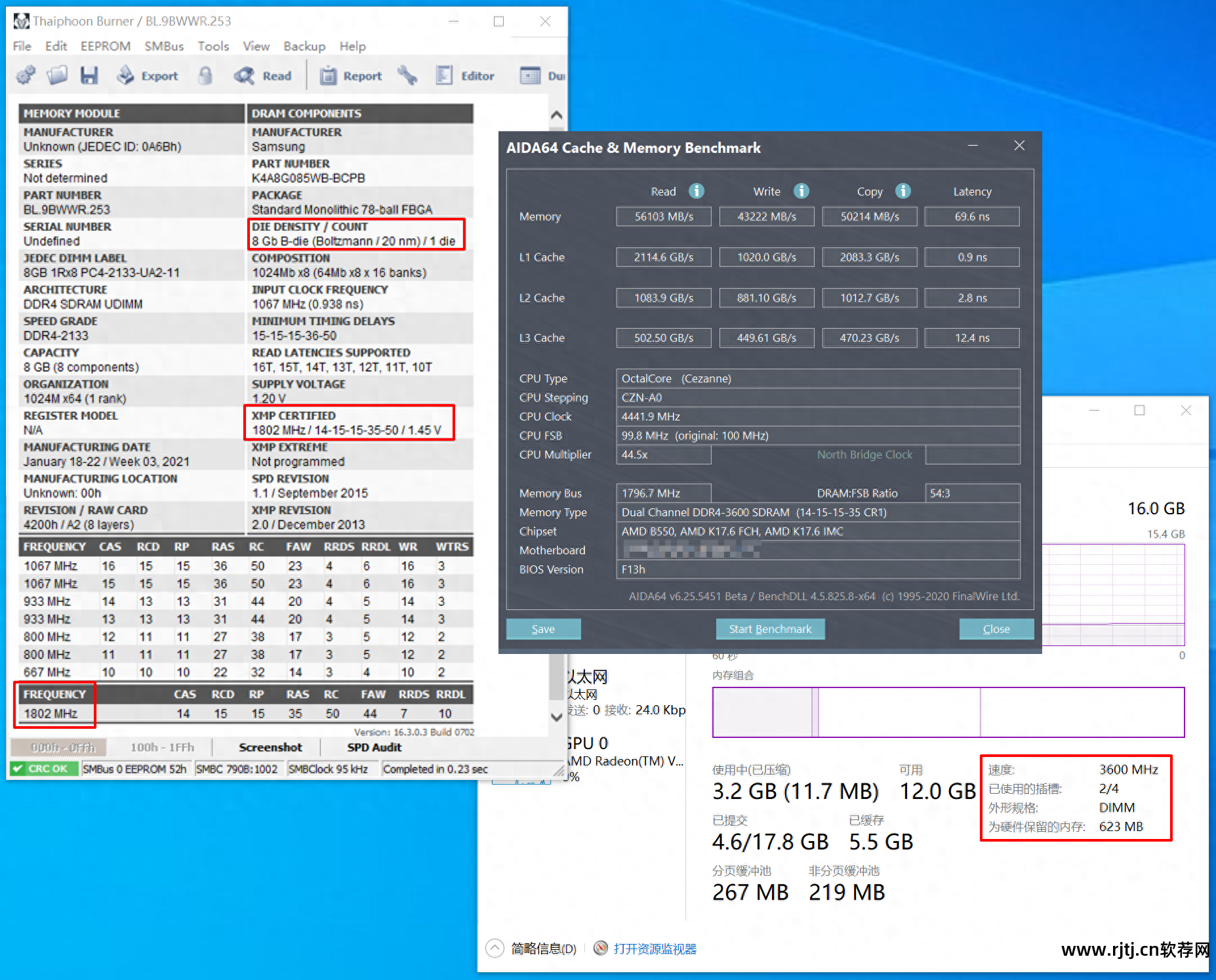

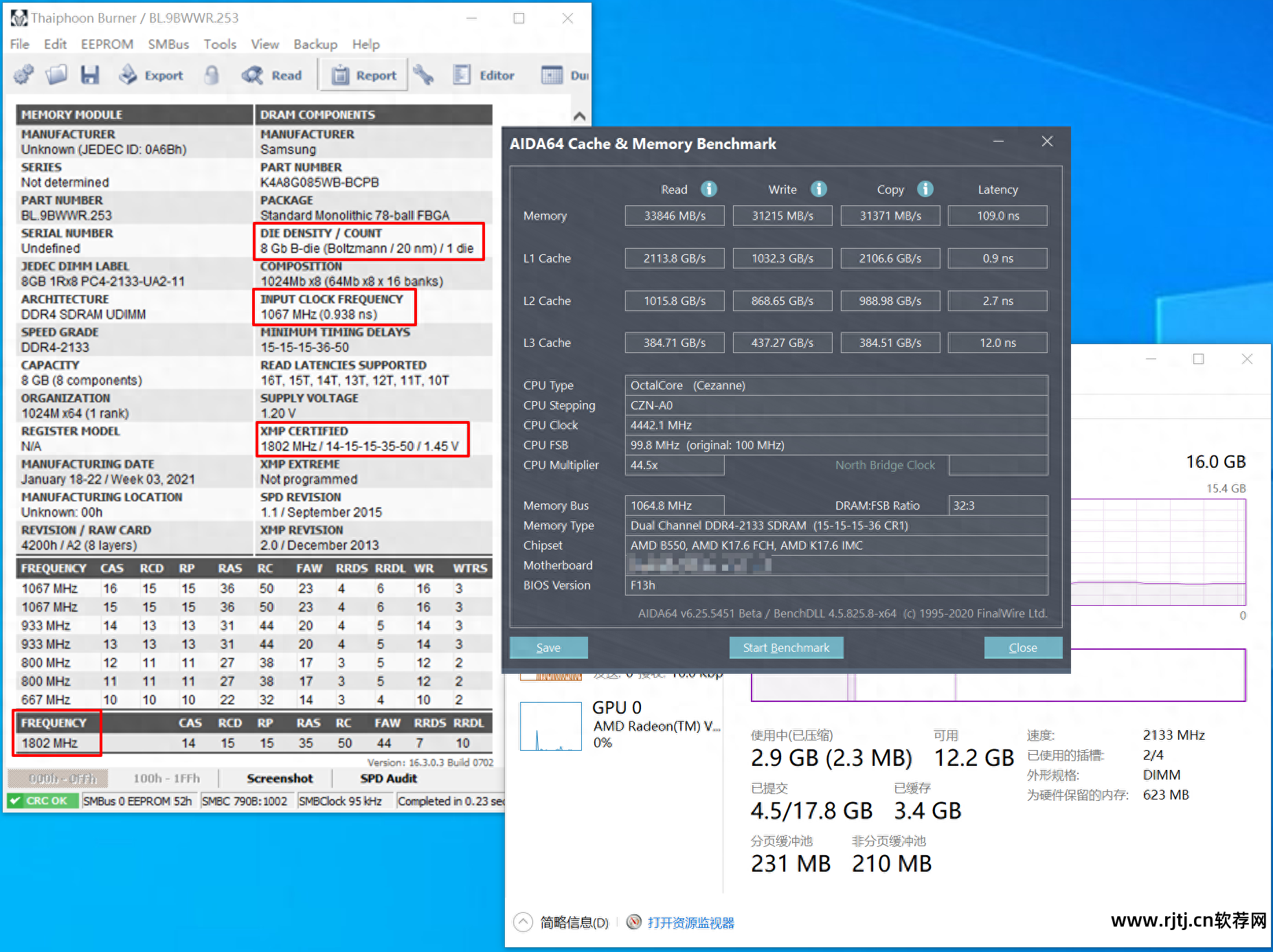

而如果停产的话，需要抽奖的话，就看你的脸色了。 那么我们如何确定内存中使用了哪些粒子呢？ 当然这取决于Thaiphoon Burner的读取结果。 在这里我们可以看到制造商、芯片批次和当前运行速度。 当然，如果你担心的话，就把背心脱下来，直接看颗粒上的丝印就可以了。

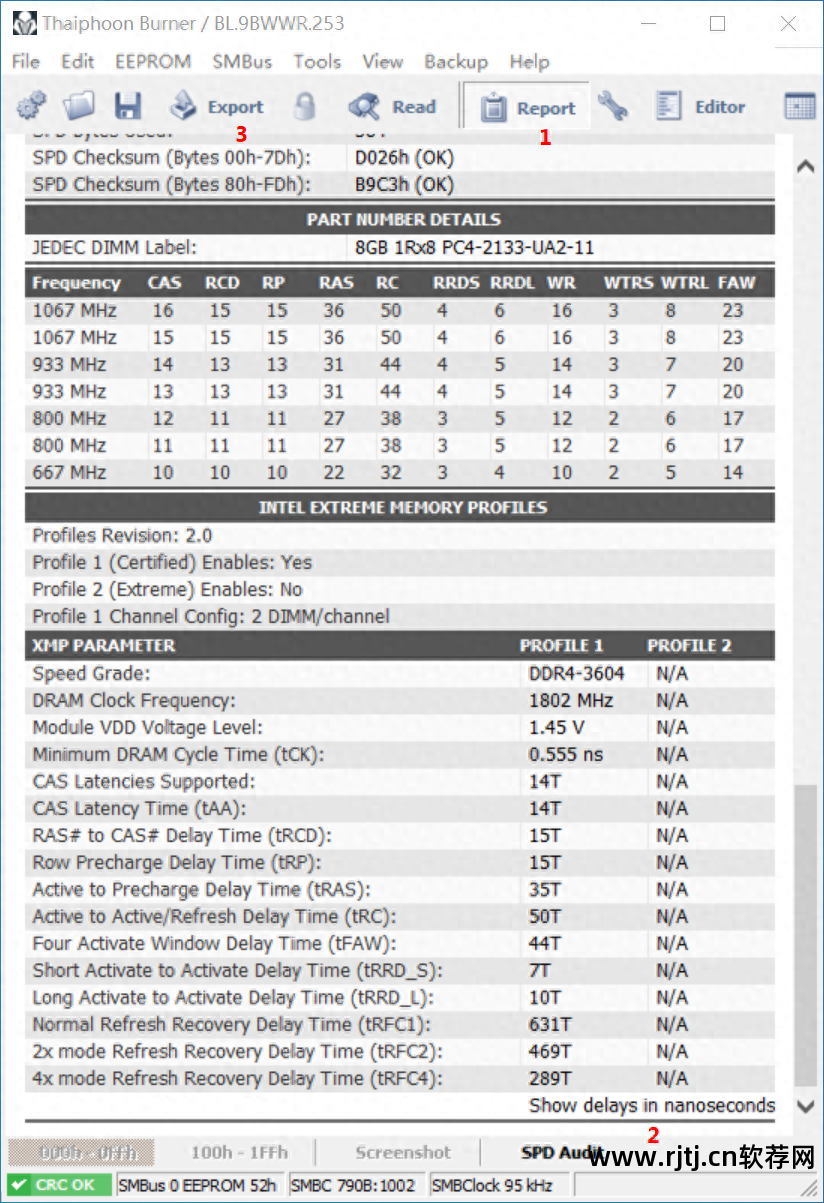

那么对于手动超频，我们应该如何确认内存的频率和时序呢？ 首先，我们回到Typhoon Burner，点击“报告”，将界面拉到底部，点击“以纳秒为单位显示延迟”。 然后单击“导出”并选择“完成 HTML 报告”以导出报告文件。

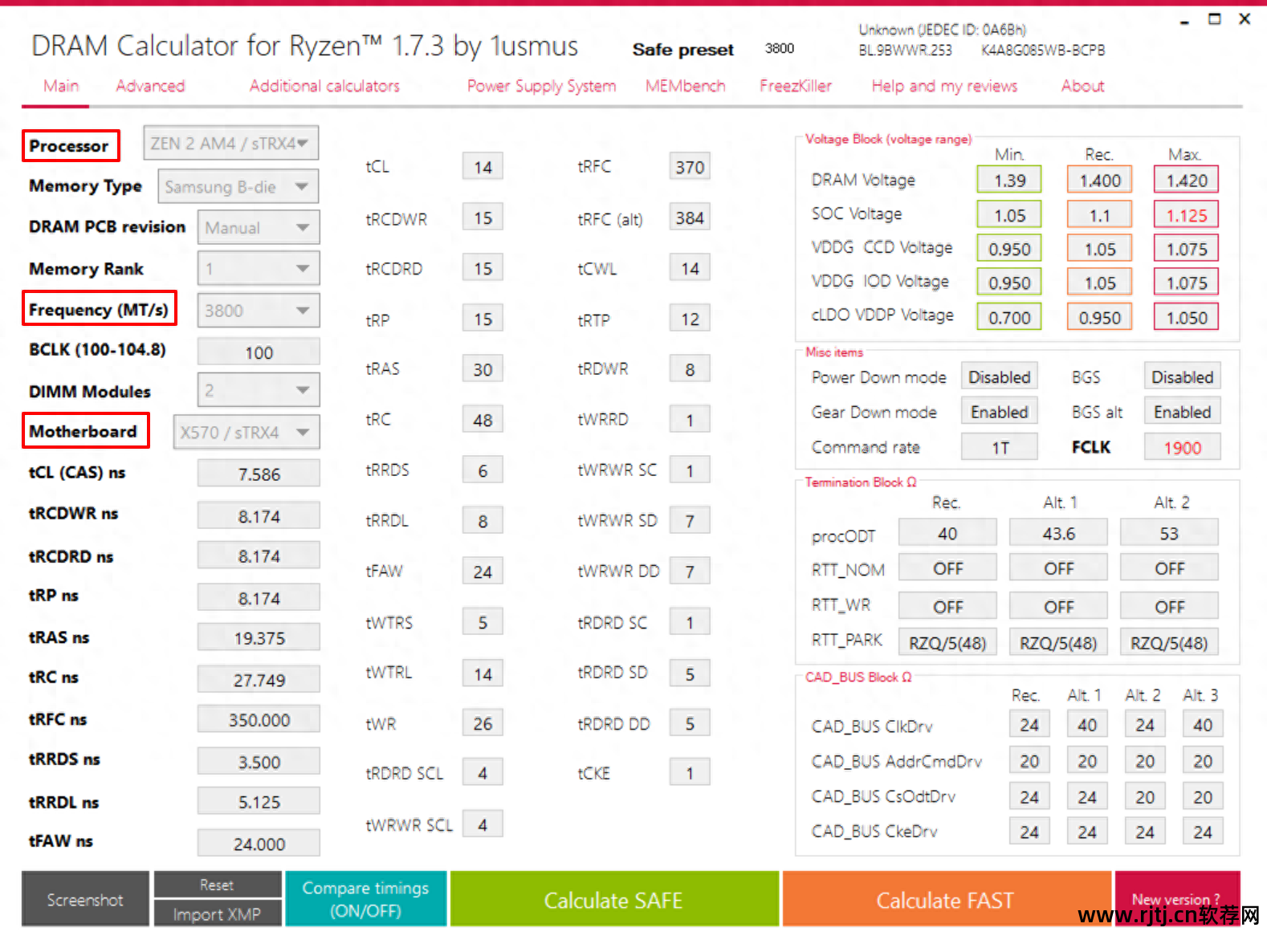

之后，您可以打开 Ryzen Dram Calculator 并选择“导入 XMP”来导入报告。 最后，点击“计算SAFE”即可得到更可靠的计算结果。 记得保存结果，稍后我们会进入BIOS进行设置。

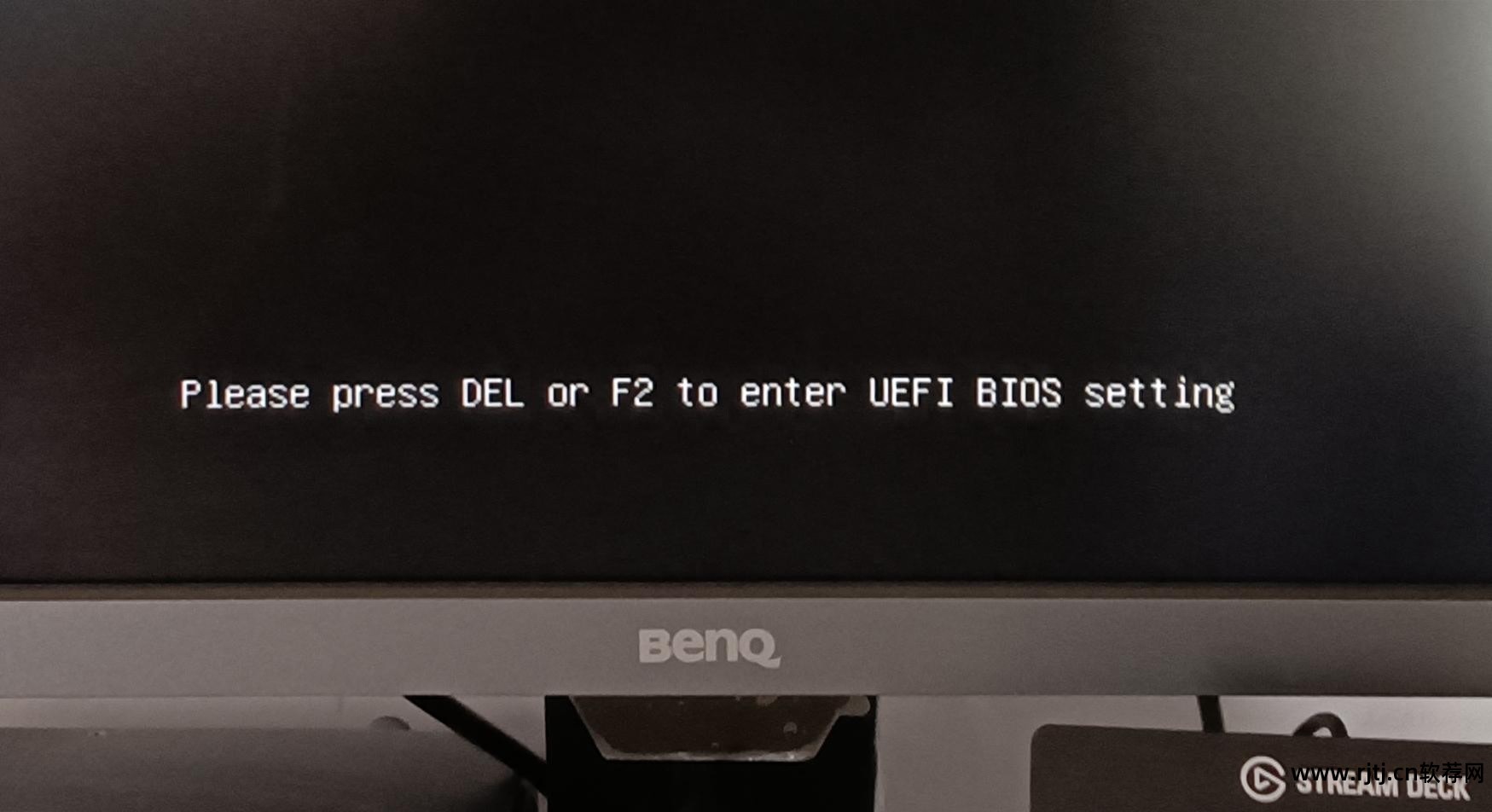

不同品牌进入BIOS的按键不同。 一般为“F1”、“F2”、“F10”、“F12”、“删除”和“输入”。 请根据您电脑的主板品牌进行搜索并确认。 进入BIOS后，进入相应的设置位置，将计算好的时序复制填写，最后保存重启。 如果能够正常启动，则进行压力测试。 如果无法正常开机，请切断电源，取出电池，放电后重置。
需要注意的是，内存频率超过3600MHz后，需要调整FCLK和UCLK分频设置，使其保持在目标频率的一半。 当然，在Zen2处理器上，这个频率可以推到3800MHz，然后改为2:1模式。 这也是官方推荐超频3733MHz的原因之一。 在Zen3处理器上，内存频率（MCLK）、内存控制器频率（UCLK）和处理器外部连接时钟（FCLK）可以在4000MHz的频率下达到1:1:1的模式状态。 psDDR4的内存频率是等效频率的一半。
3.关于XMP
XMP的全称是Extreme Memory Profile，是Intel在2007年推出的一项技术。DDR4内存对应的XMP是2.0版本。 每块经过XMP认证的内存都保存了两组超频对应的数据。 主板可以读取相应的信息存储区域，并根据相应的数据对内存进行超频设置。 如果不做额外的设置，新安装后XMP处于自动模式的话，内存一般会直接工作在2133MHz的频率上。 不同品牌的主板设置不同，但基本都是在超频选项中寻找XMP选项。
4.这个超频平台
本次测试的处理器是AMD Ryzen7 5700G ES和AMD Ryzen9 3900X。 作为处理器的测试版本，5700G ES 没有对应的型号，仅标注“AMD ENG SAMPLE”，不像 3900X 有对应的型号。

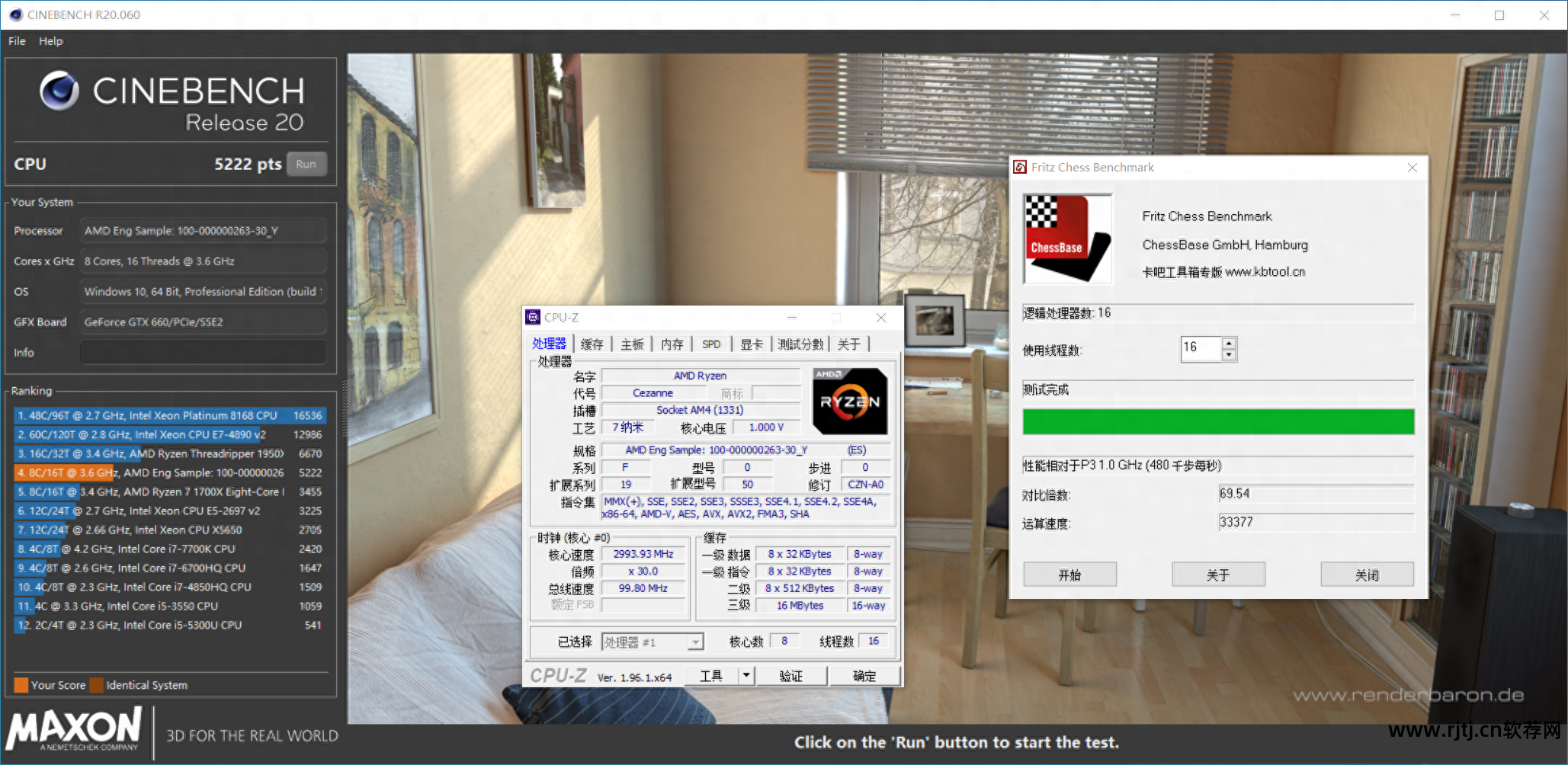

5700G ES规格为7nm工艺、8核、16线、16M三缓冲。 作为测试版处理器，其 CPU-Z 中的型号为“AMD ENG SAMPLE：100-0000000263-30_Y”。 其Fritz Chess Benchmark多线程分数为69.54，每秒33377千步； CineBench R20 得分为 5222 分。

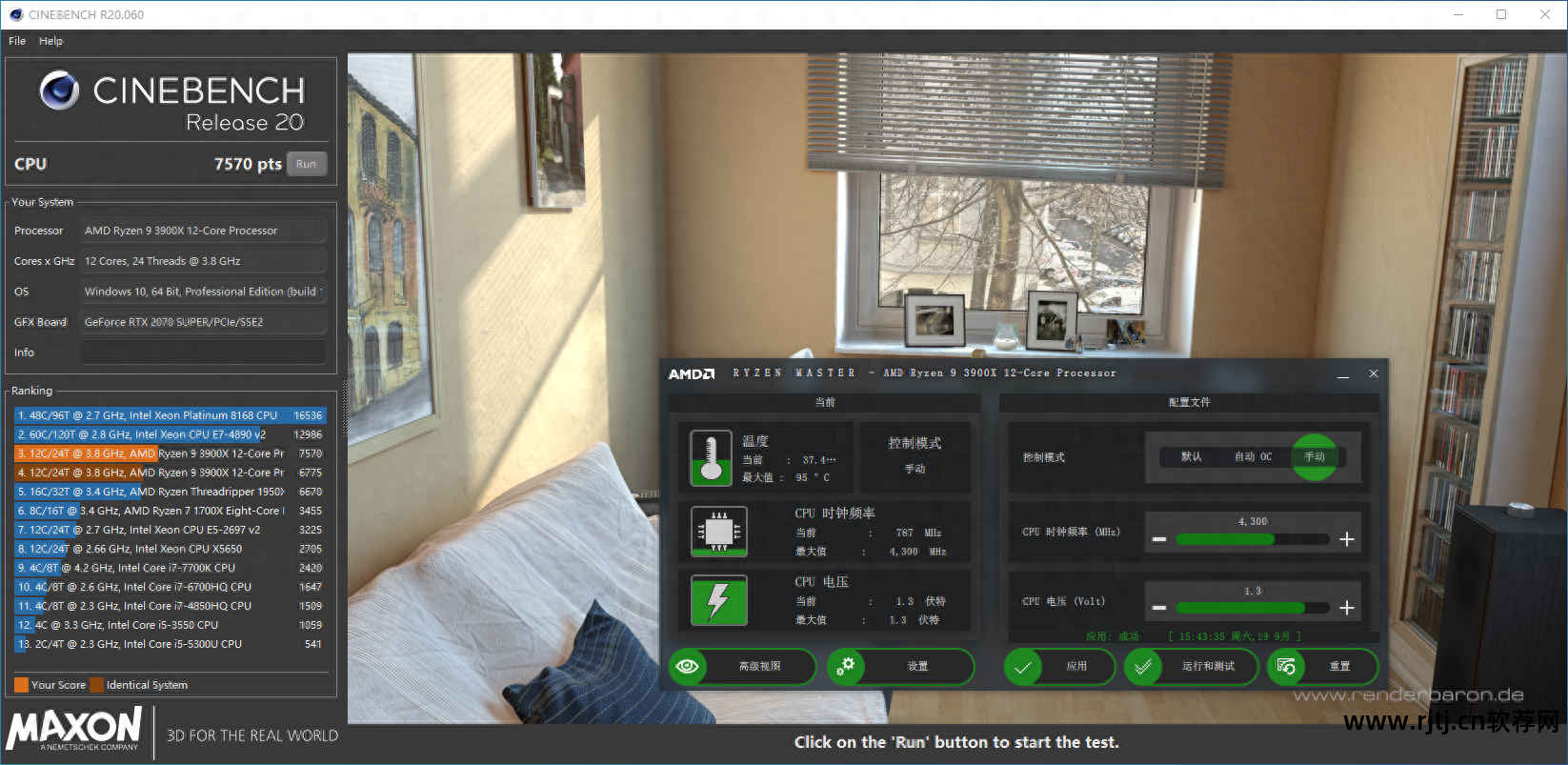

3900X就不用说了，7nm工艺，12核24线，64M三缓冲。 分数肯定比5700G ES高很多，CineBench R20分数也达到了7570分。
主板选用的是ROG CROSSHAIR VIII HERO Wi-Fi，X570主板，双PCIe直通插槽，双PCIe4.0硬盘插槽+主动散热。 这块板给我一种奢华的感觉！
有线网口除了支持Wi-Fi 6外，还拥有1个2.5Gbps和1个千兆速度。 还有一个 Clear CMOS 按钮用于清除 CMOS 数据，还有一个 BIOS FlashBack 按钮用于在更新 BIOS 失败后进行恢复。 但遗憾的是只有一个Type-C接口，没有其他显示接口。

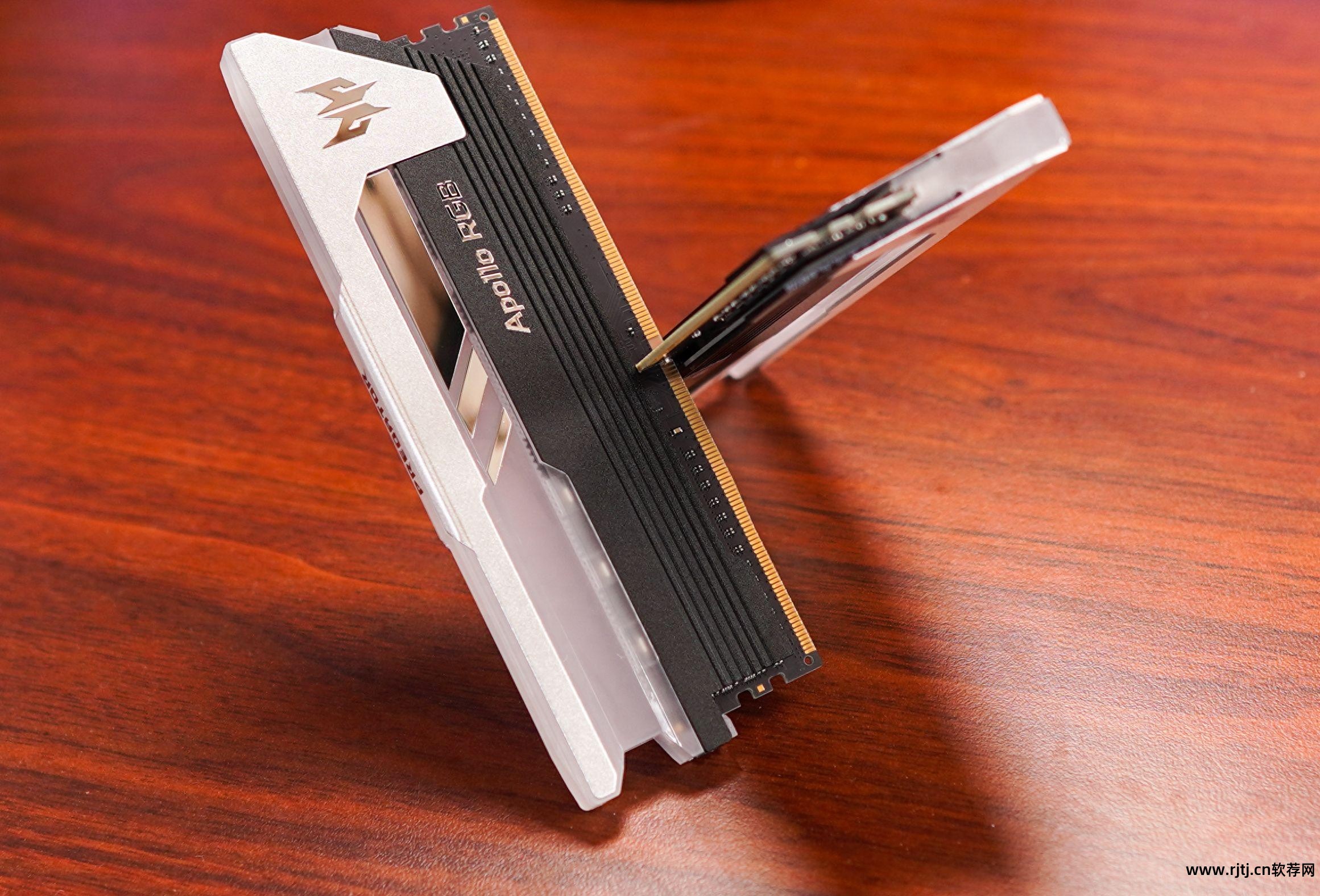

超频测试使用的内存为Acer Predator Apollo 3600MHz 8G*2 (C14) B-Die组。 这套采用三星B-Die颗粒，3600MHz下时序只有C14-15-15-35。 接下来的超频效果你就知道了。 更多频率和时序设置将在后续测试中发布。
支持XMP2.0让超频变得更加容易，宏碁的Predator系列内存稍后还会推出支持XMP最高5000MHz的产品。 此外，它还支持华硕Aura Sync、微星Mystic Light Sync和华擎Polychrome灯效协议。

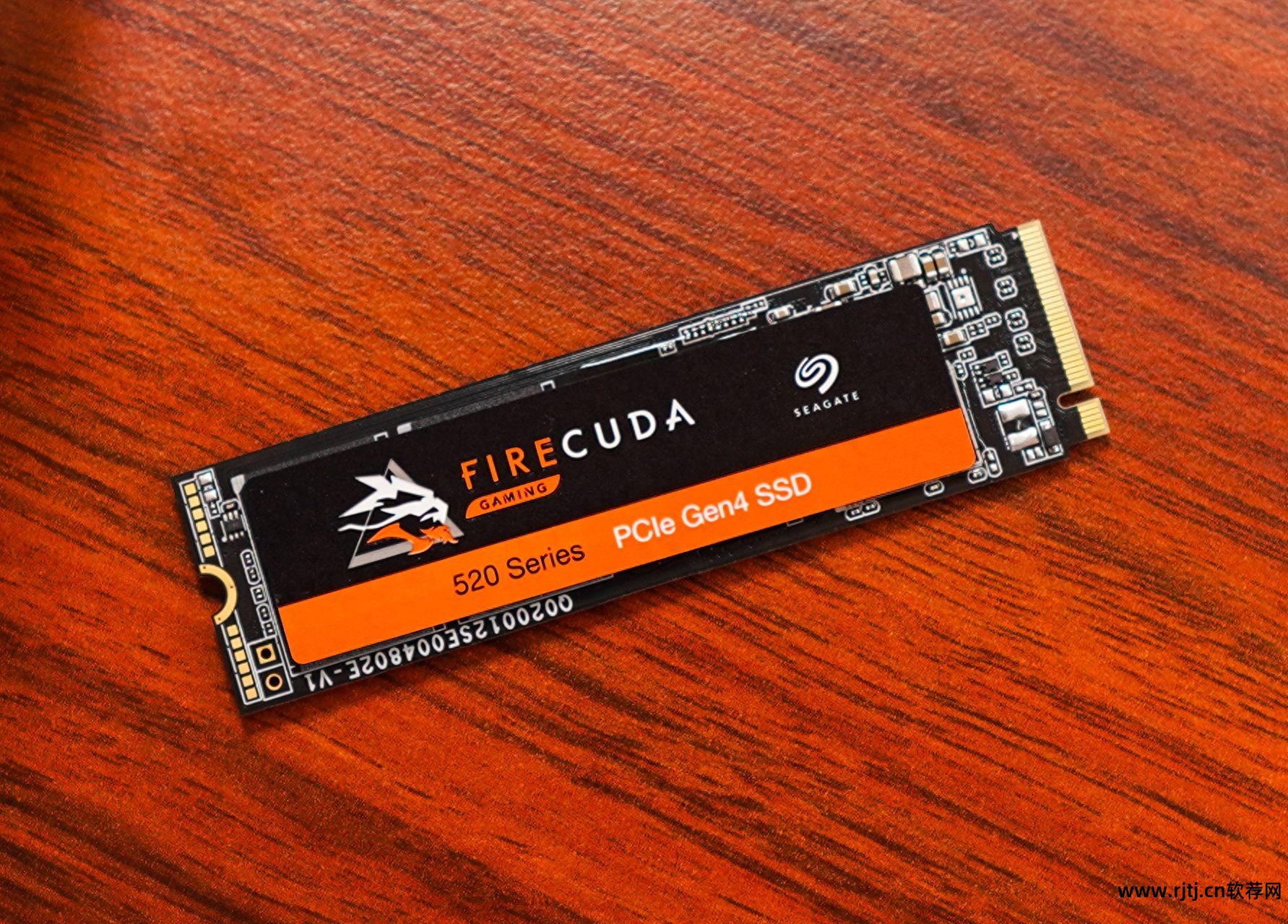

对于固态硬盘，我选择了 Seagate CoolPlay 520 1TB。 作为一款PCIe 4.0 NVMe固态，实际购买价格还是相当实惠的。 对于追求游戏极致限载速度和性能的用户来说，这是一款性价比极高的4.0解决方案。

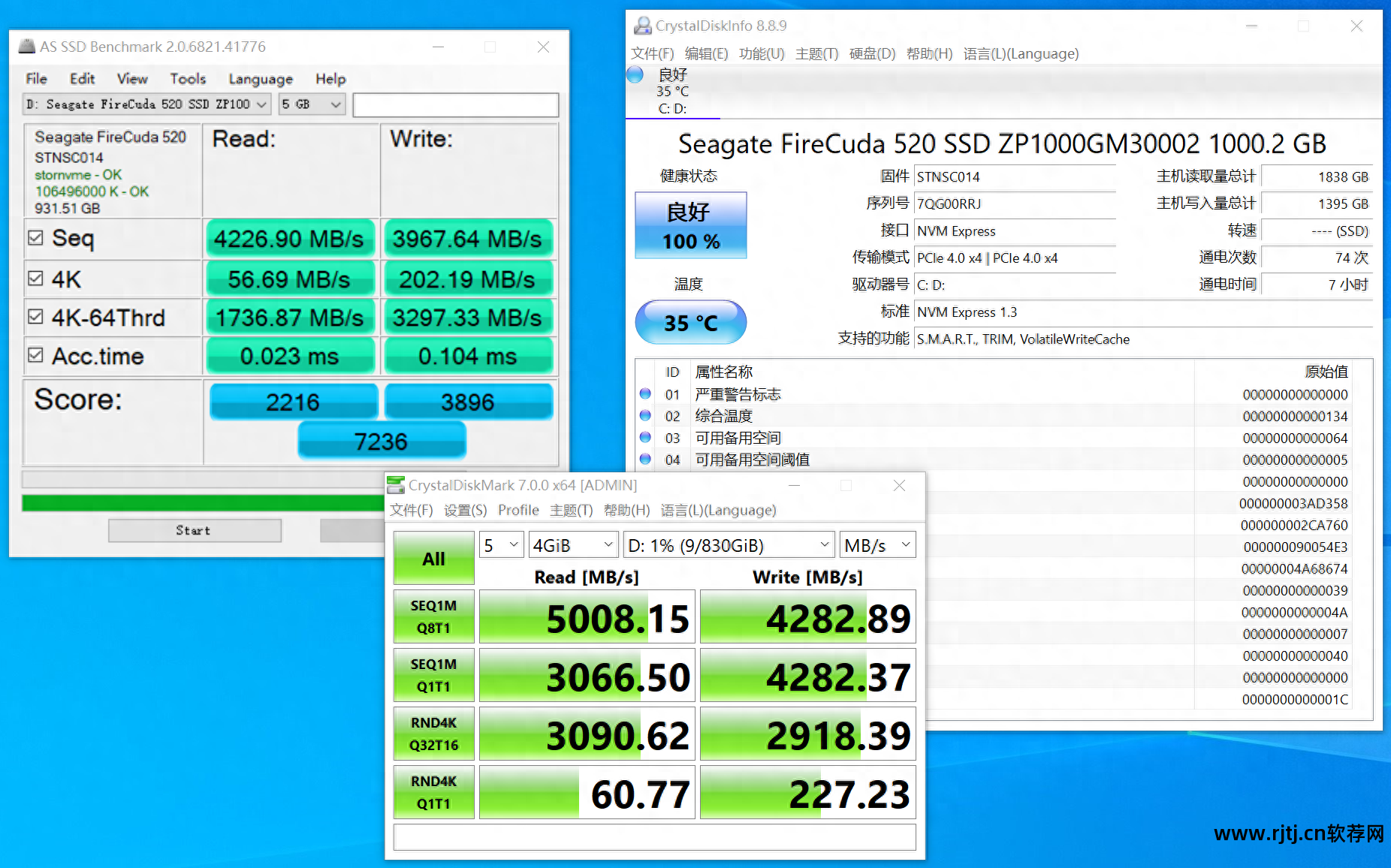

3900X是PCIe 4.0总线，所以相应的实际测试结果还是非常不错的。 顺序读写可以达到5000MB/s和4000MB/s，随机读写可以达到60MB/s和200MB/s。

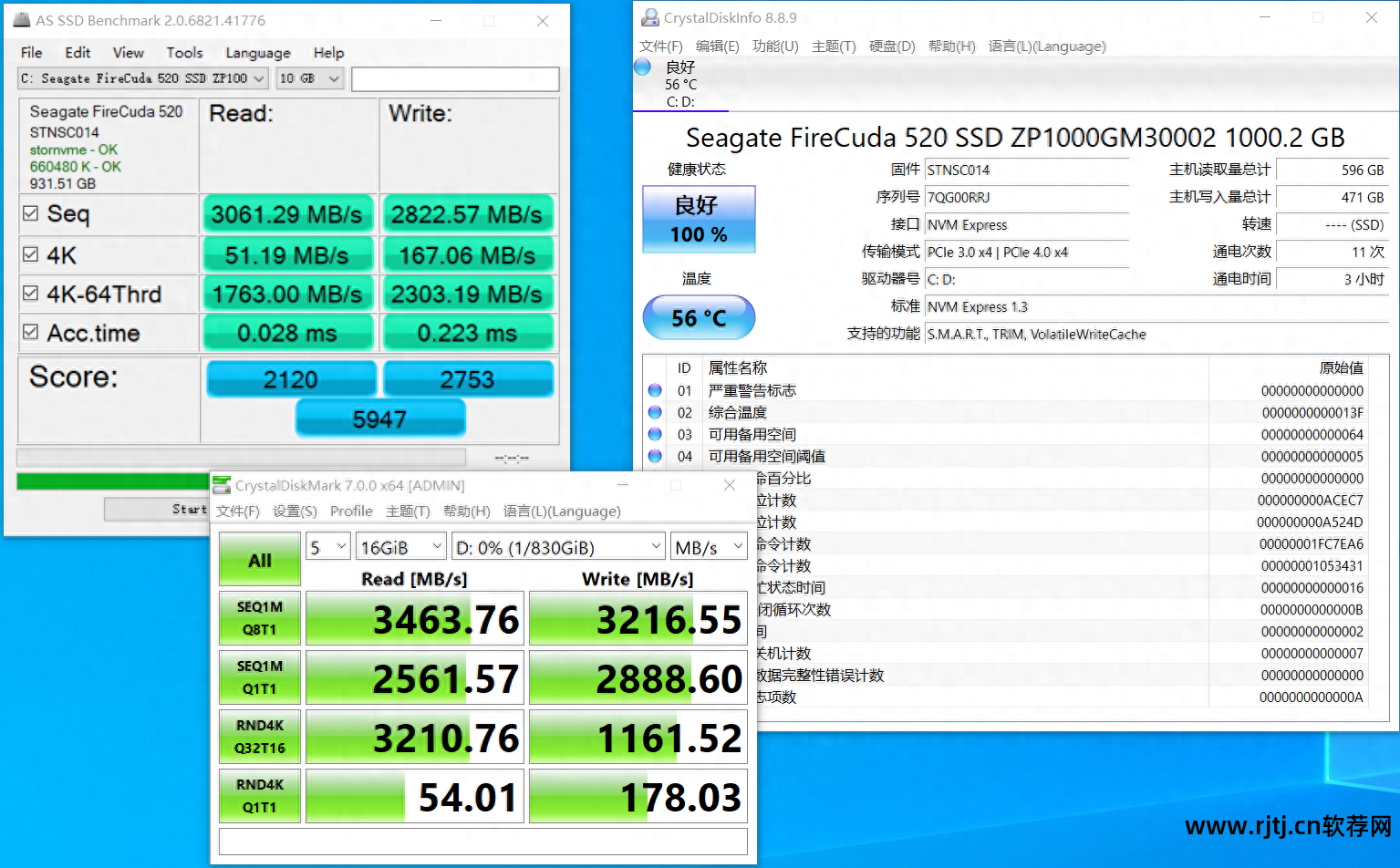

不过5700G es是PCIe 3.0总线，也是完美兼容的。 当然，实际测试可以发现，连续读写结果符合PCIe 3.0 x4协议。 顺序读写在3000MB/s左右，基本上是协议速率的上限，随机读写速度也稍慢一些。
关于希捷3年内一次性免费原始数据抢救的事情我就不多说了。 网上文章已经提到希捷Coolwolf支持这项服务。 目前该服务已基本在所有希捷产品中推出。 不过，虽然希捷官方提供安心服务，但您仍然需要记得备份数据，以保护数据安全。

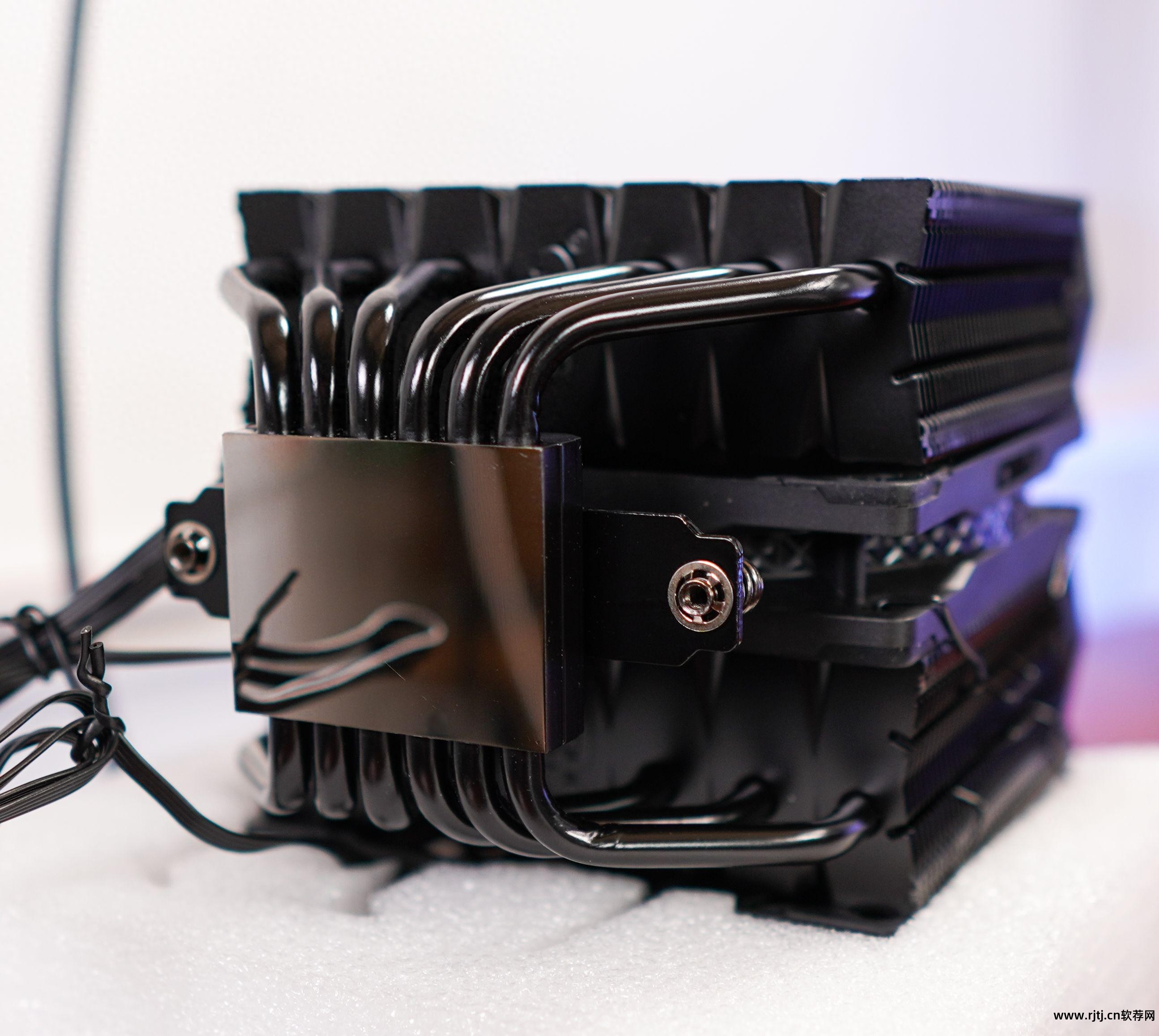

作为入门级风冷大商塔最具性价比的升级版微星显卡超频软件教程，大商塔Pro确实性价比很高。 改进卡扣后，安装难度直线下降； 并且热管鳍片改为全黑，一来让整体风格更加搭配，二来散热效果会稍高一些（具体原理见黑体辐射）。
全铜镜座的底座可以更有效地传导热量，有效减少AMD处理器由于先进的制造工艺而导致的芯片面积较小造成的热量积累。
毕竟是ATX版本的X570。 以后必须更新到5900X，显卡3070以上才有资格。 因此，我选择了九州风神的魔方310P作为机箱。 具有磁吸侧板、快拆板、330mm显卡支架、360°水冷支架。 一套的价格才300多，确实很便宜。 足够后续升级了。

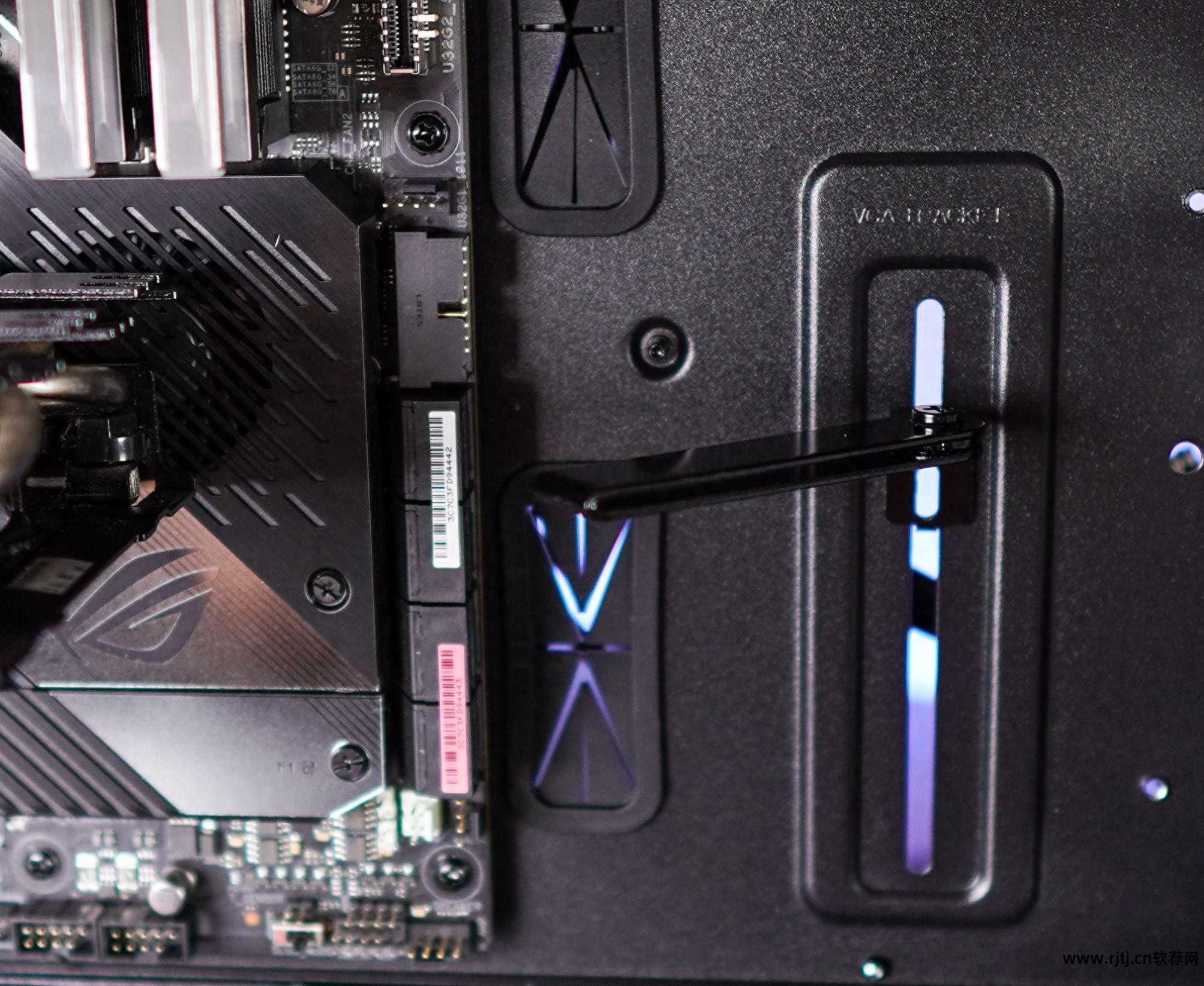

与直立或支撑的显卡支架相比，机箱自带的原生可调支架更加“隐形”。 至于承重和使用效果，还需要我们稍后再挑选一款旗舰显卡继续测试。 当然，显卡再重也只有几公斤。 考虑到实际的力臂，最多只需要承受一半的重量。 目视检查没有问题。 不过这个支架只适合三风扇显卡。 事实上，双风扇显卡一般不需要支架。
电源方面微星显卡超频软件教程，我选择了DQ650ST，没有它，因为它太便宜了。 只需300元就能买到金牌650W电源，10年质保，那你还想要什么自行车呢？
请参阅第 8 节了解具体的风扇建议。 笔者选择的是六魔环CF120 PLUS，灯光效果确实不错。 而且，扇叶本身也经过了静音设计。 这样的凹槽可以让更多的涡流流入空气中，从而避免设备的振动并降低噪音。
5.关于压力测试
对内存部分进行压力测试有很多选项。 不过，为了更快地测试内存在各个对应频率下是否能够稳定运行，最好直接使用AIDA64拷贝测试中的Stress System Memory对内存进行压力测试。 建议此测试运行10分钟左右。 如果能稳定通过的话，基本上目前的频率和时序都可以稳定工作。
6.3800MHz以下性能测试
2133兆赫
首次安装内存后，如果不进行任何设置，DDR4内存基本运行在2133MHz的频率。 可见实际上是C15的时机。 AIDA64的读写拷贝测试基本都在30G/s左右，延迟达到109ns。

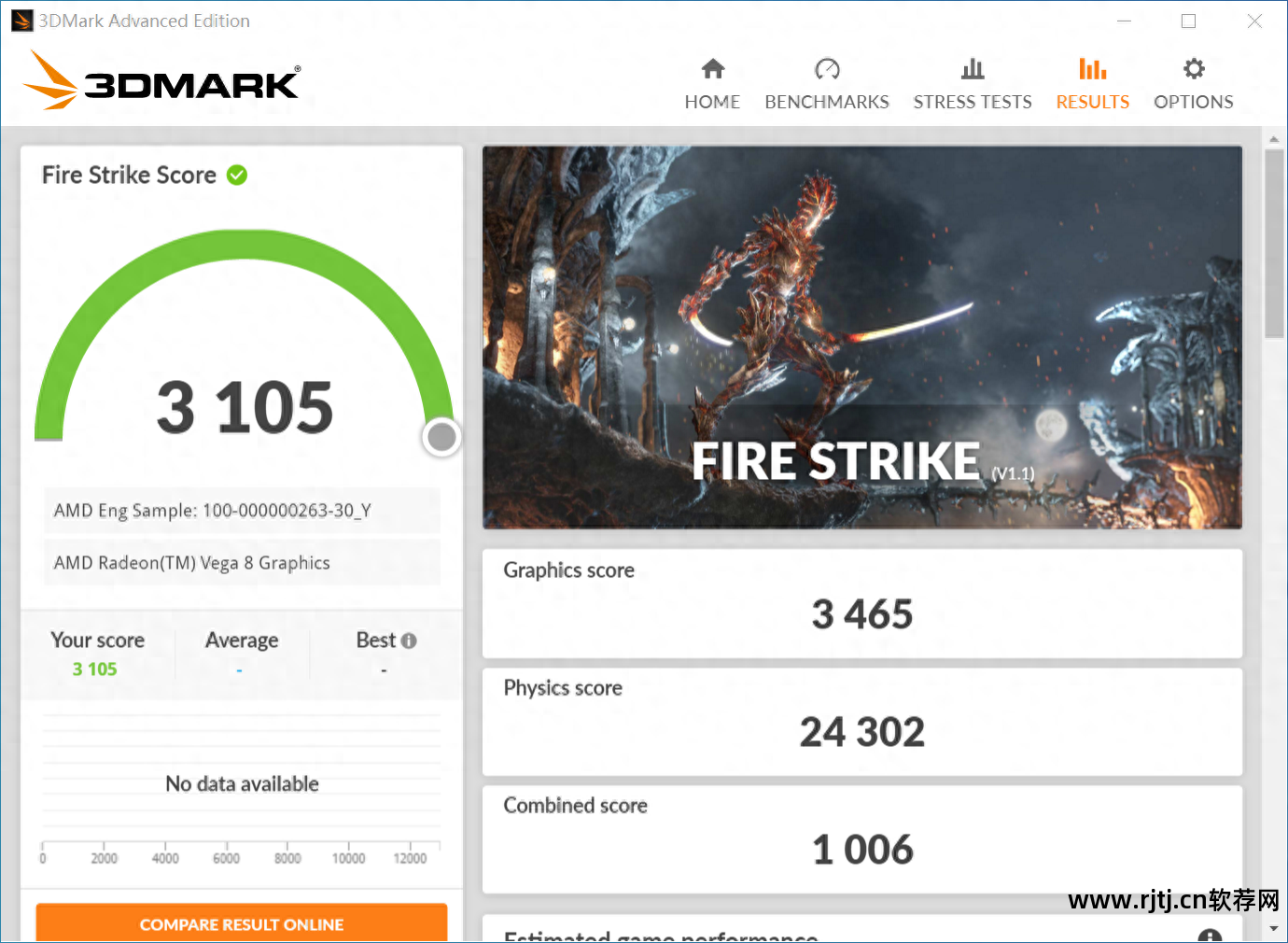

火击也可以达到3105点。 要知道当时测试3400G时，“那个”Vega11在这个频率上只有2886分，保证基本的网络游戏需求没有问题。
3600兆赫

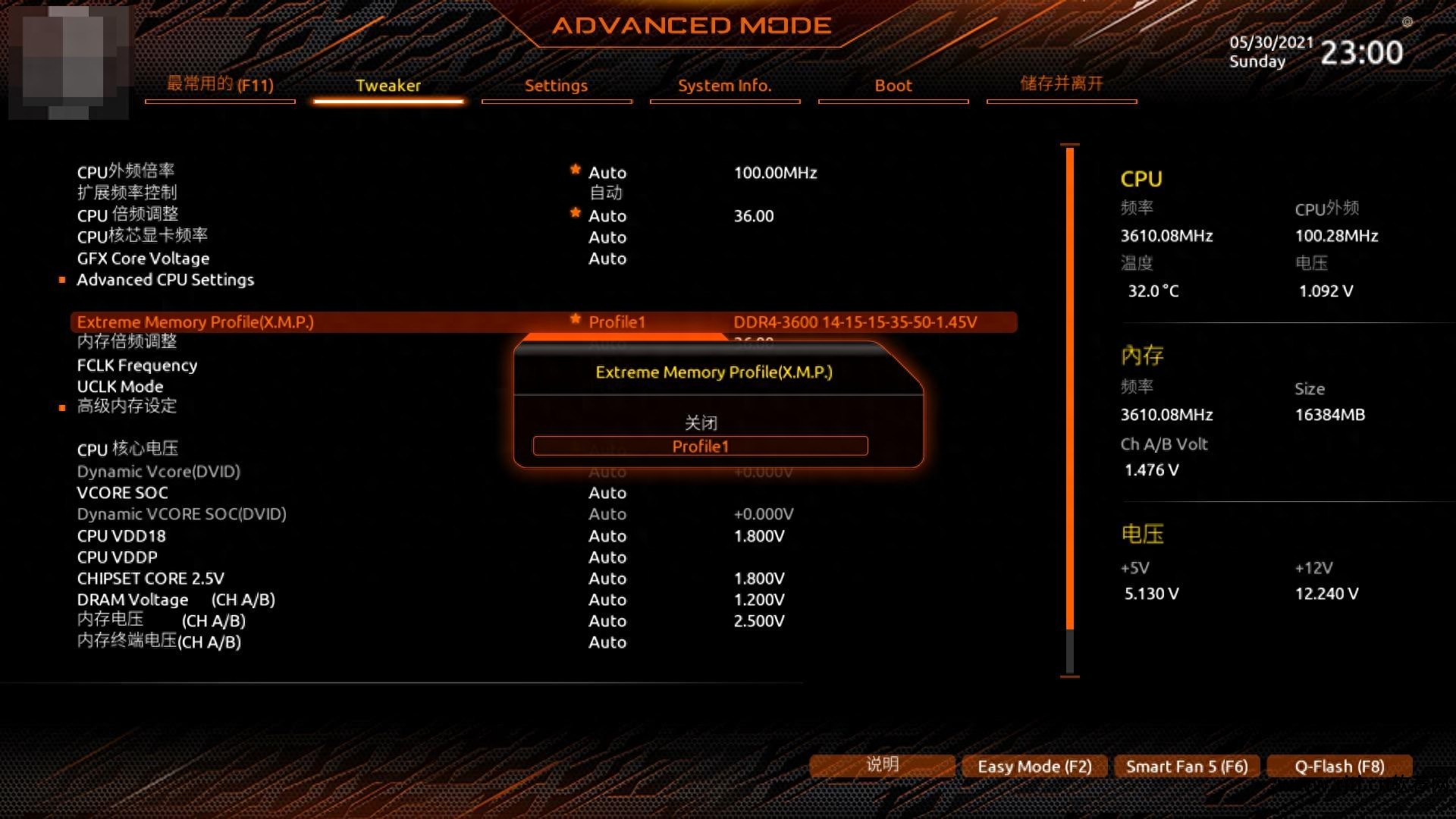

通过XMP，ACER这对内存可以直接提升到3600C14的水平。 在这个频率和时序下，AIDA64的读写拷贝测试基本都在50G/s左右，延迟也下降到了70ns。
Fire Strike测试成绩也较2133MHz时的成绩跃升了四分之一，达到了3922分。
3733/3800MHz

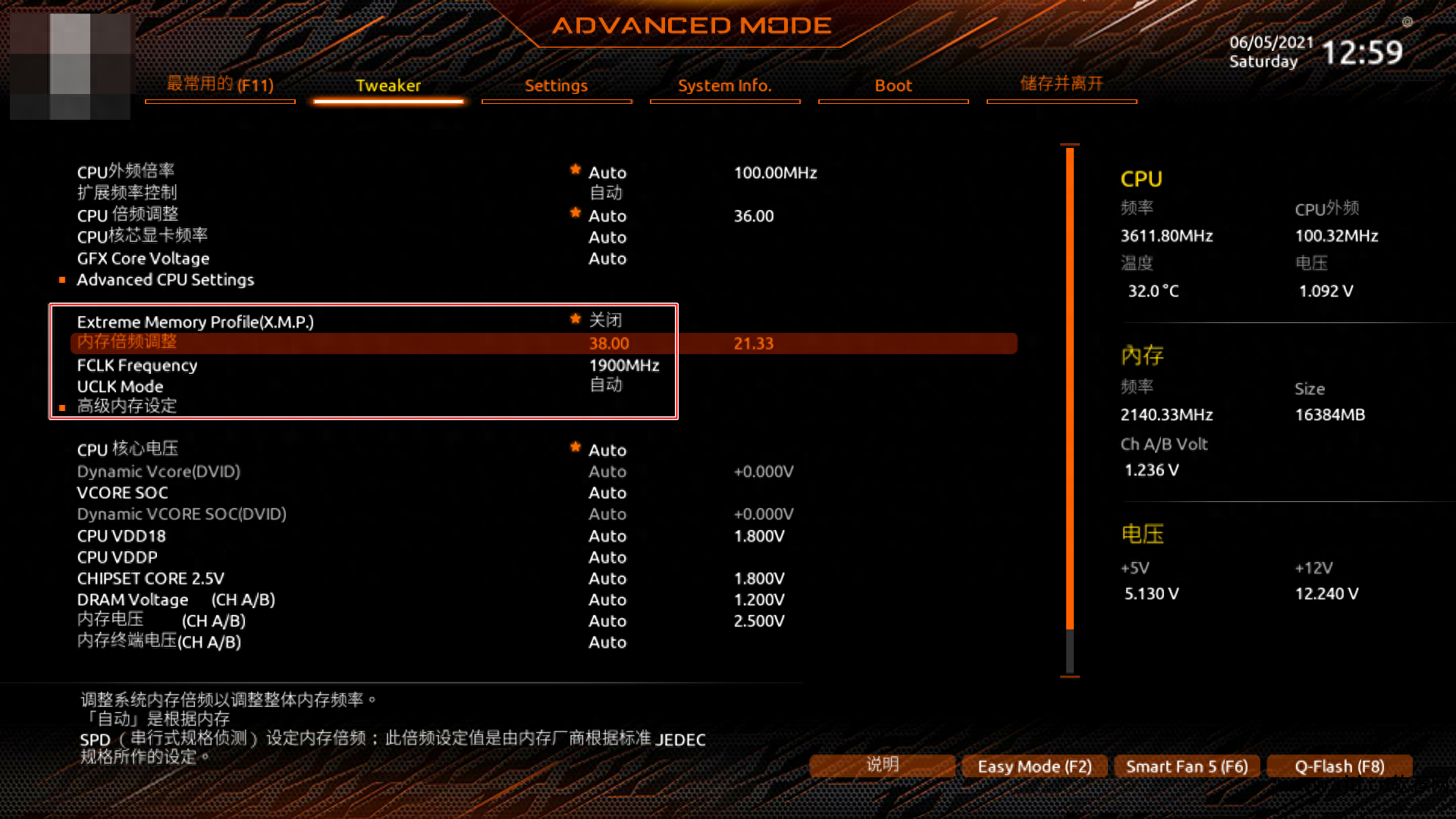

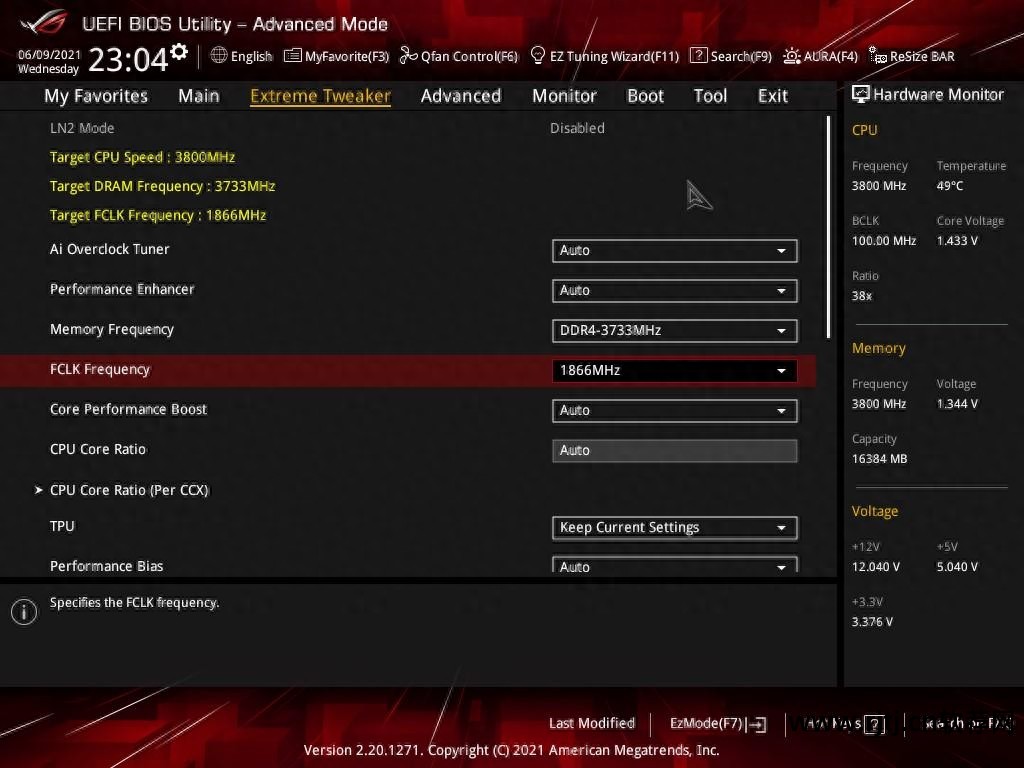

实际测试中，我们不需要调整其他参数，只需要调整内存倍频和分频即可。 对于3733MHz，FCLK频率需要调整为1866MHz，对于3800MHz，FCLK频率需要调整为1900MHz。

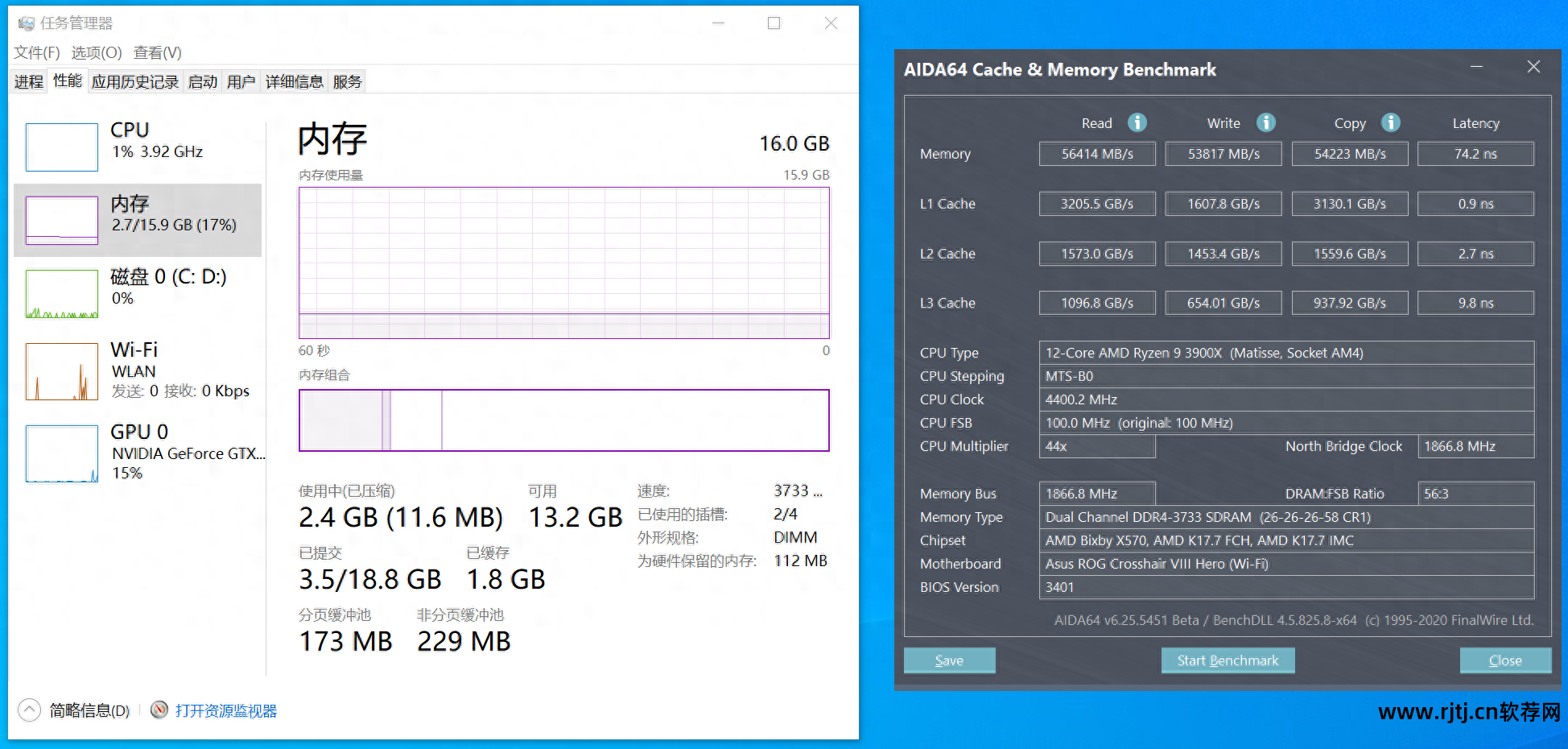

如果不调整分频设置，时序就会很难看。 我们可以看到AID64缓存测试中显示的时序是26-26-26-26-58，在这个频率下延迟是比较难看的。
7.更频繁的作业和考试成绩

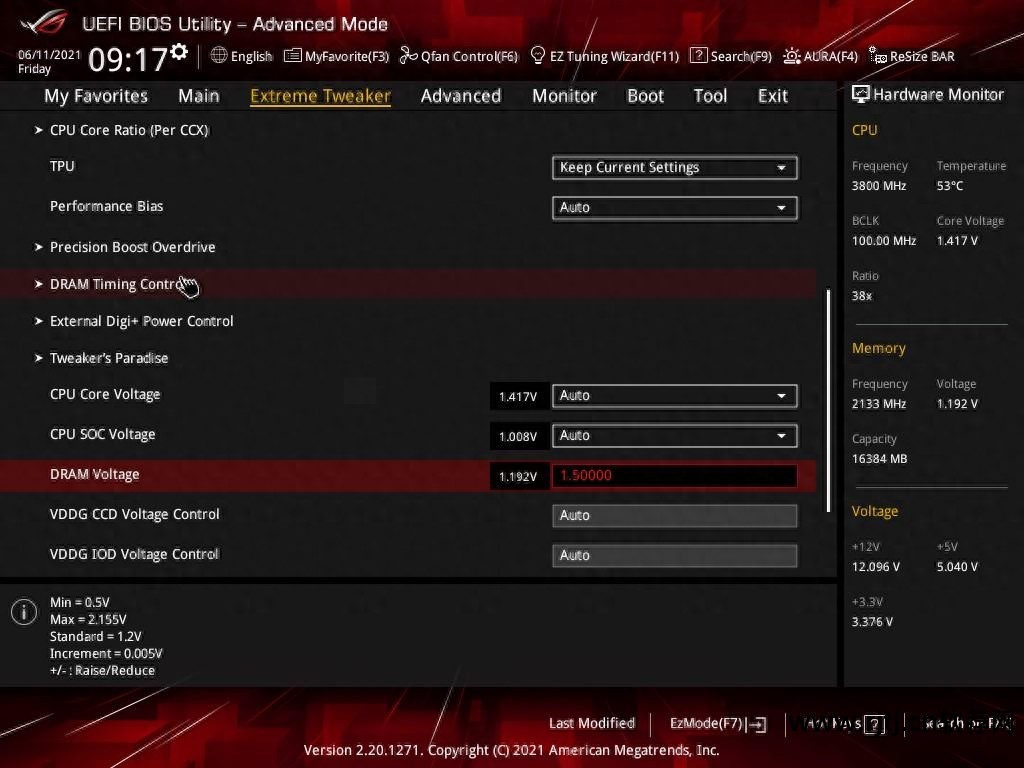

当然，Acer Predator 的 B-Die 条带不能仅凭如此小的分数而被忽视。 详情请参阅 ZenTimings。 4000Mz以上，请将内存电压降低至1.52V。

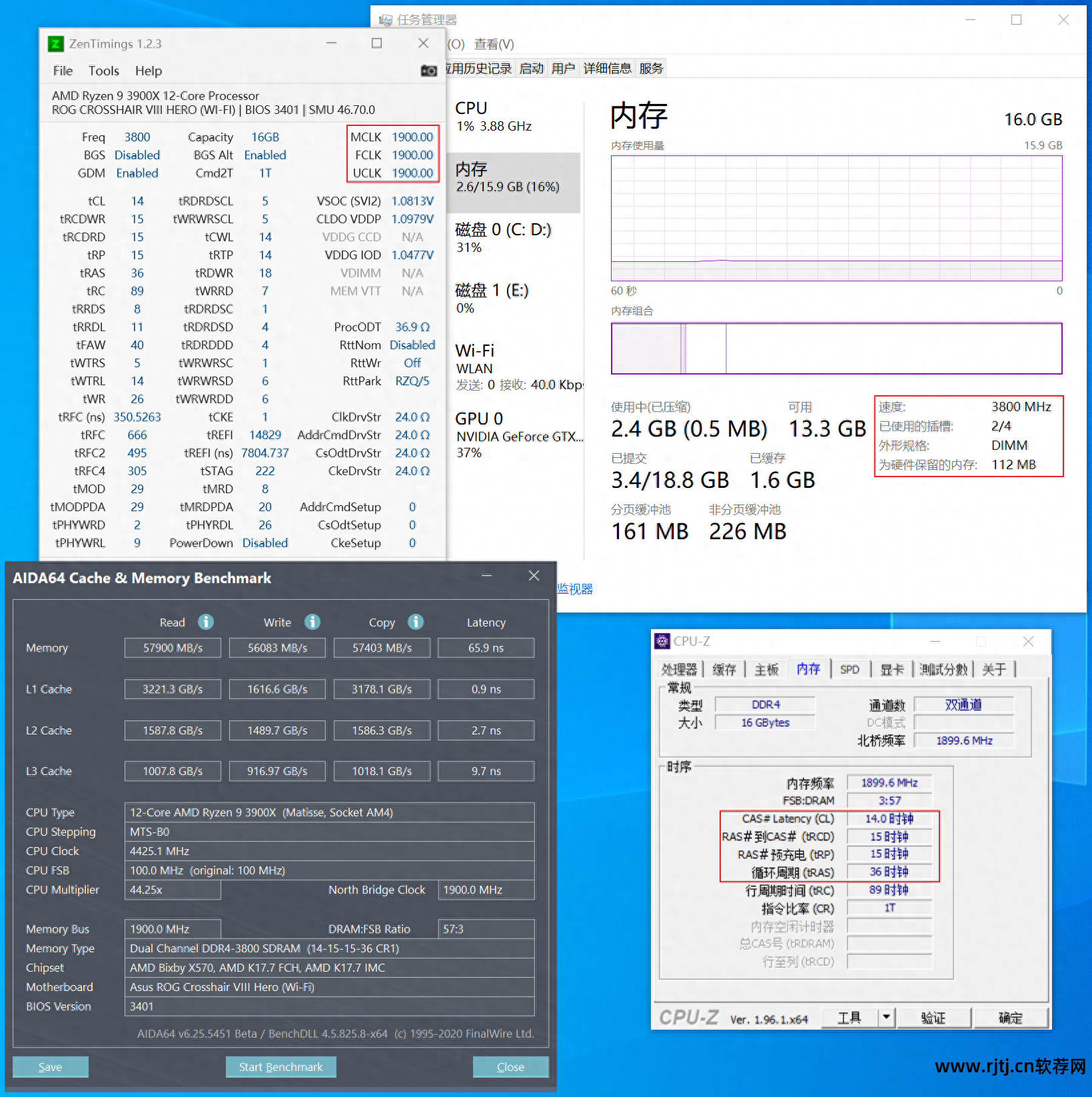

调整分频设置后，3800MHz处的时序为14-15-15-36。 我们可以看到这里的MCLK和UCLK的比例仍然是1:1。 内存读写复制性能在57G/s左右，优于3600MHz下的写入复制性能。 延迟为 65.9ns。
4200MHz 的时序为 16-17-17-38。 我们可以看到这里MCLK和UCLK的比例是2:1。 内存读写复制性能均在58G/s以上，延迟73.2ns。

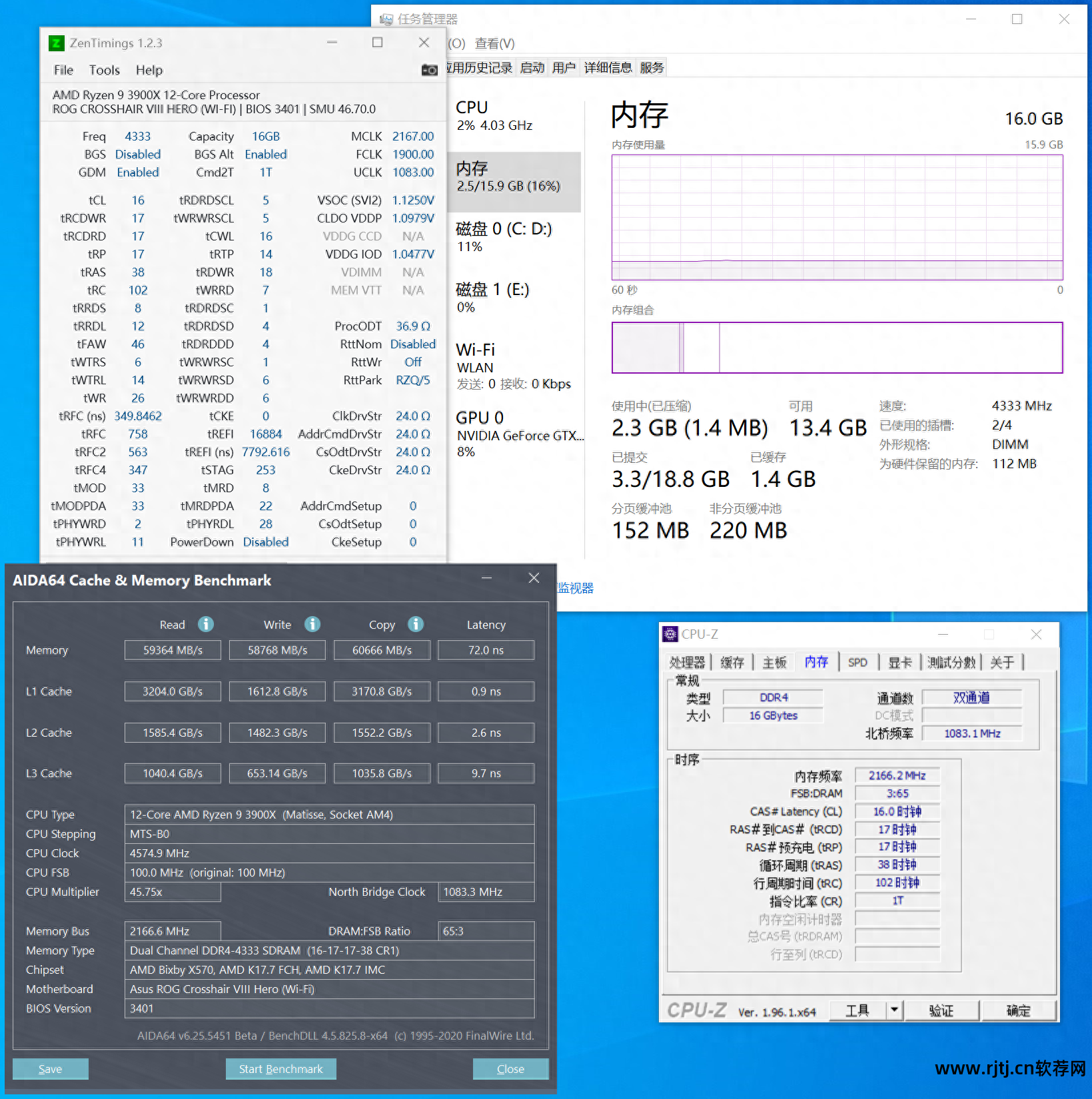

对于 C16 时序集，我们可以将其拉至 4300MHz。 内存读写复制性能在60G/s左右。 与4200MHz相比，延迟更低，降至72.0ns。
八、超频使用下选购机电散热设备注意事项
首先我们来说说散热。 处理器、显卡、主板、内存和固态硬盘等部件基本不做机械功，因此相应的电能消耗可以看成全部转化为热能耗散。 半导体的性能受温度影响，因此拥有良好的散热器和良好的机箱风道设计及时散发设备产生的热量将极大地影响实际性能和设备寿命。
推荐风冷
大家大概都知道第一款玄冰400。在下压式风扇仍是主流散热的时代，这款四热管塔式侧吹散热器可以说是DIYer的必备品。 当然，玄冰400还有最著名的“反人类扣”。 安装其实非常简单。 然而很多人并不知道拆解需要拆掉主板。 经过努力，各种奇迹的发生并不罕见。 回到参数，单风扇版本实测电压约为120W，双风扇版本实测电压约为180W。 当然，毕竟价格摆在这里，实际复印温度还是比较高的。

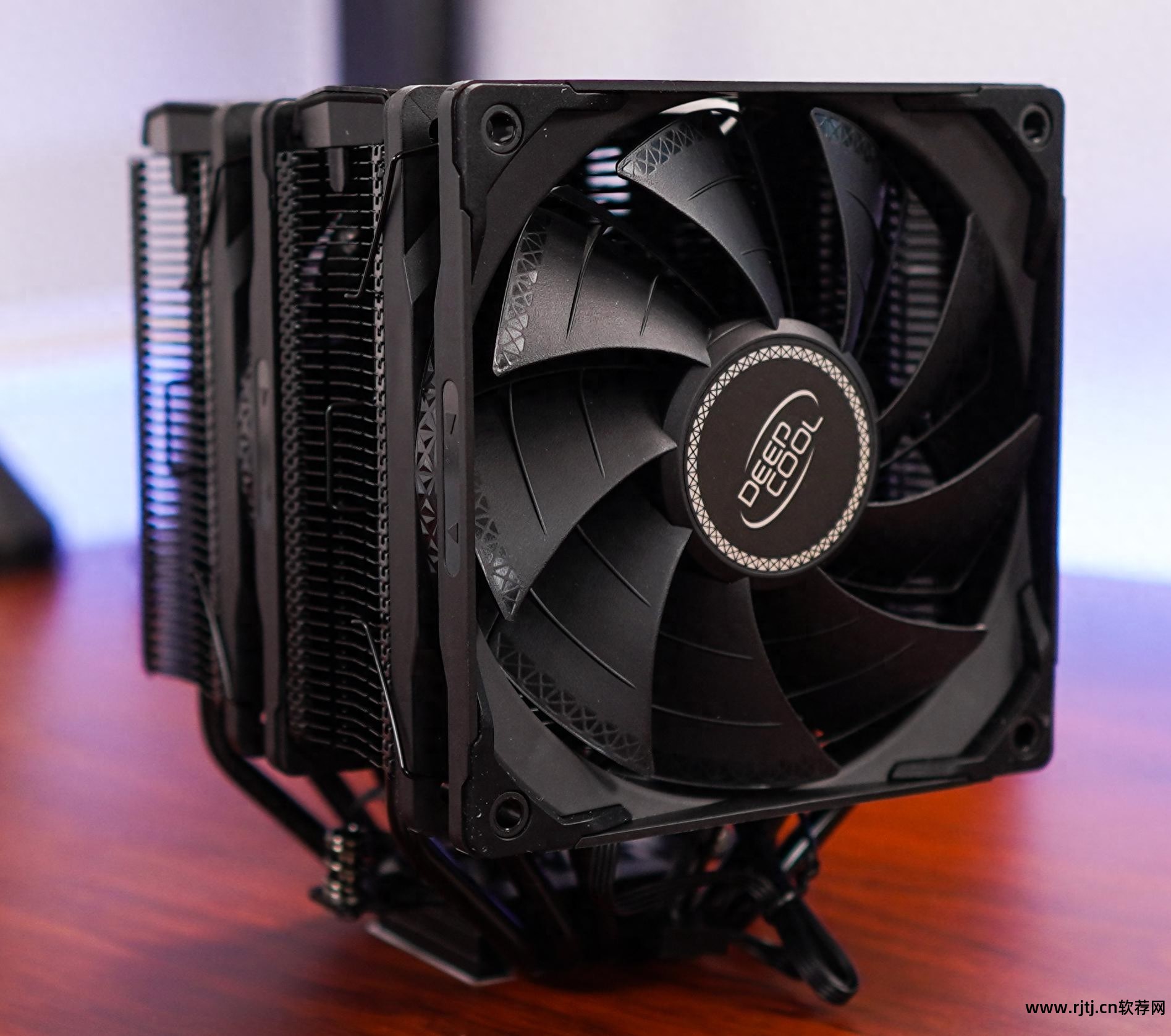

这么大的体积，不可避免地要调整风扇的位置，所以霜塔最大的问题可能就是风扇线安装困难。 不过六热管双塔散热和镜面底座，并不是200元以下的标杆，轻松压制200W。
说实话，我对利民的印象不是很好，不是因为产品，只是因为售后服务。 当时Zen1刚刚发布，很多散热器都没有AM4扣。 大多数厂家要么赔钱直接申请，要么直接把扣子卖了。 结果，利民不得不写一份极其复杂的申请书，需要各种证书，而且要在期限内完成。 最后一气之下干脆把散热器换成了一体式的。 这个散热器也存放了三年，然后我把它送给朋友用于LGA 1151。
作为升级机型，大商塔Pro确实是各方面都有所增强，可以压制245W。 而且，带扣更容易安装。 如果你有更高的需求，就蹲这个吧。
不用说，目前使用的最强风冷，更不用说已经停产的巨型怪兽了，主板一定要根据散热大小来搭配。 可以直接压280W，所以水冷基本上是小弟。
粉丝推荐
风机的有效参数只有一个：送风量。 要增加送风量，可以增大尺寸或提高转速。 其他属性如静音、RGB等属于辅助属性，对实际散热影响不大，但对于使用舒适、观看舒适有很大帮助。 风量的单位是立方英尺每分钟，但有的厂家只会给出立方英尺每小时的数量，所以下面统一换算成升每秒。
硅脂推荐
由于散热器底部与处理器顶部不完全接触，且空气的导热性很差，因此电子设备中广泛使用硅脂、导热垫等传热耗材。 它们越薄越好。 最近一直在用EX750，整体比较粘，所以推荐使用九点法来涂抹。
9. 课堂总结 10. 写在最后
本文测试使用的产品都是笔者手头上的任何产品。 对于Zen3 APU来说，一块MATX或ITX主板、一个六塔六热管以上的风冷散热器、一个半模组/非模组电源和一个一刀切的机箱大概就是价格最合理的打开方式。 当然，这里机箱的选择要给显卡留有空间。 毕竟以后还是有矿卡可以捡的。 当然，如果你有相应的超频需求，建议选择三星B-Die、海力士CJR、美光C9bjz内存。 笔者这次使用的Acer Predator Apollo 3600MHz C14的B-Die套装取得了4333C16的成绩，应该还有很大的余量，更换时会继续尝试拿到最高频率Zen3 CPU。
这篇文章的内容确实是花了很多时间每天思考和积累才写出来的。 您可以将这篇文章视为设备推荐帖子。 如果你有更好的选择，欢迎在评论区指出。
如果您觉得这篇文章对您有帮助，请多多支持。 我是老郭，下次见！
