说到迷你主机，英特尔的NUC产品线无疑是无可匹敌的王者。 从完全定制的机箱到高度集成的主板和英特尔自家处理器，它们都展现出高度集成的工业标准和设计水平，无论是尺寸还是性能都是其他品牌迷你游戏机无法比拟的。 这也是NUC产品线这么多年一直延续至今的原因。
这一代的NUC产品已经延续到了第九代。 它采用模块化设计，将电源集成到主机中。 机身尺寸仅为238mm x 216mm x96mm，比之前的NUC还要大，但支持独立显卡、M.2固态硬盘和内存条的升级，性能相比上一代提升不小。 这一代的NUC9终于从迷你主机升级为高性能迷你主机。
概述
Quartz Canyon 是一台标准的准系统小型机，仅配备主板、处理器、电源和机箱。 需要额外购买显卡、内存和硬盘。 Quartz Canyon 更适合小型工作站或服务器。 支持ECC内存，不支持XMP功能，因此只能使用DDR4 2666MHz内存。 为了更贴近实际测试，我们选择了HyperX Impact。 DDR4 2666MHz 8GB x 2内存，这也是目前非常流行的笔记本内存。 SSD是金士顿最近推出的旗舰M.2 NVme SSD：KC2500，采用8通道慧荣SM2262EN主控搭配BiCS4 3D TLC闪存（96层堆叠）支持TCG Opal加密和eDrive功能，非常适合小型工作站。 显卡为技嘉RTX 2060 MINI ITX显卡。 如果你想用8核16线程处理器玩游戏，RTX 2060也很合适。 合适的。
详细说明

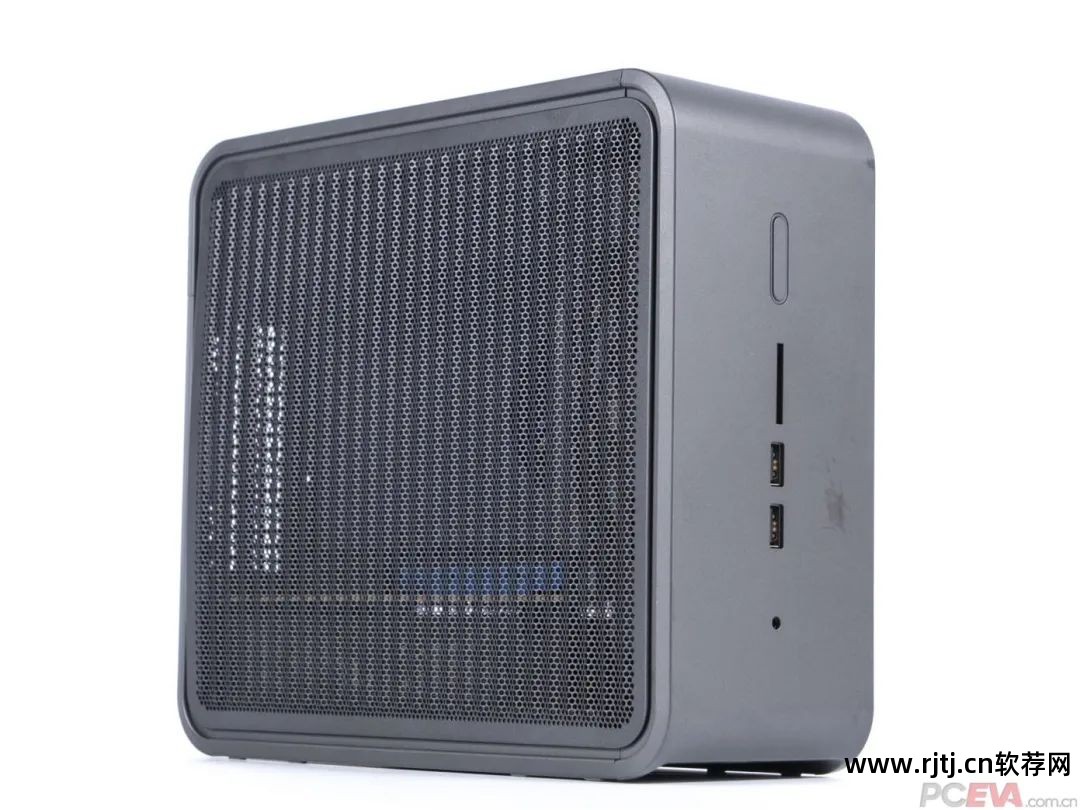

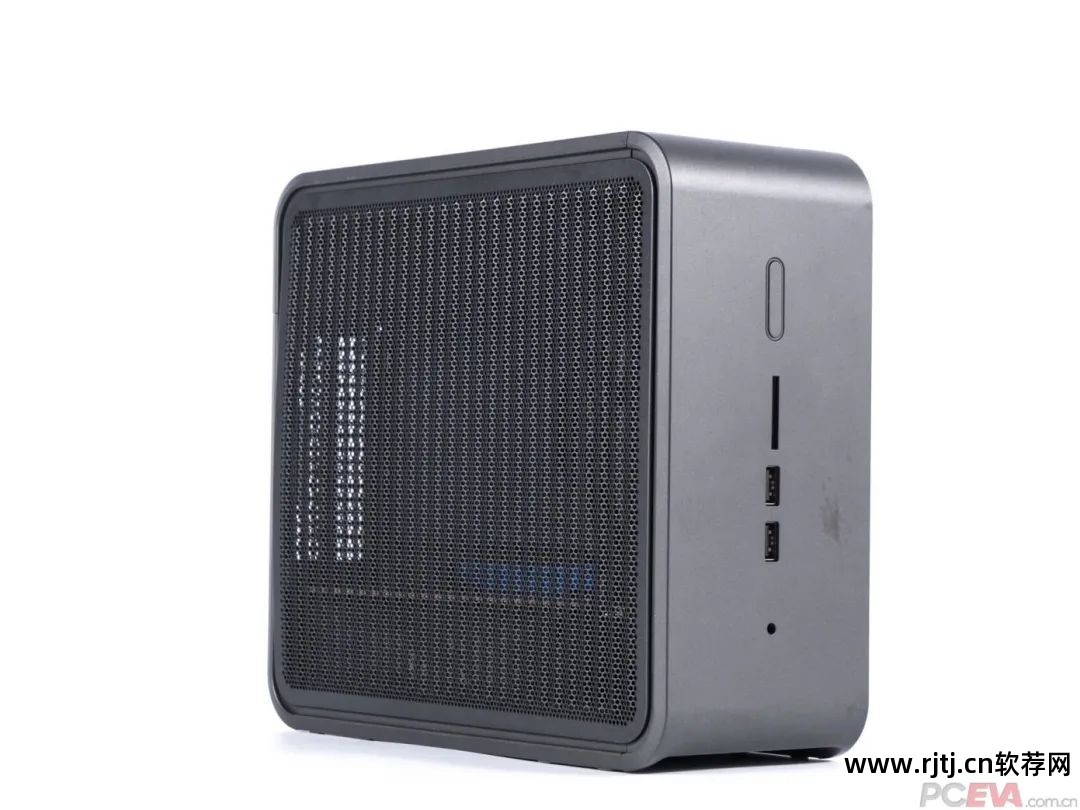

从外观上看，石英峡谷大约有一个方盒子大小。 高度和长度相当于两瓶百事可乐叠在一起。 您可以用一只手将控制台包裹起来。

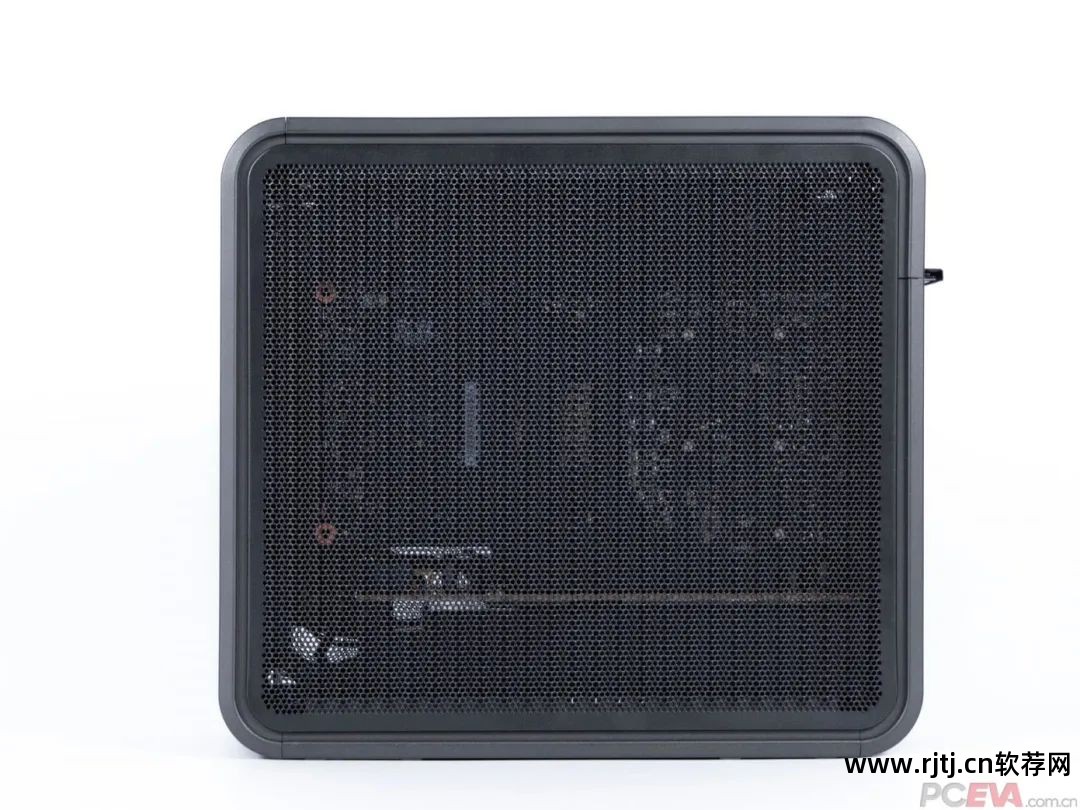

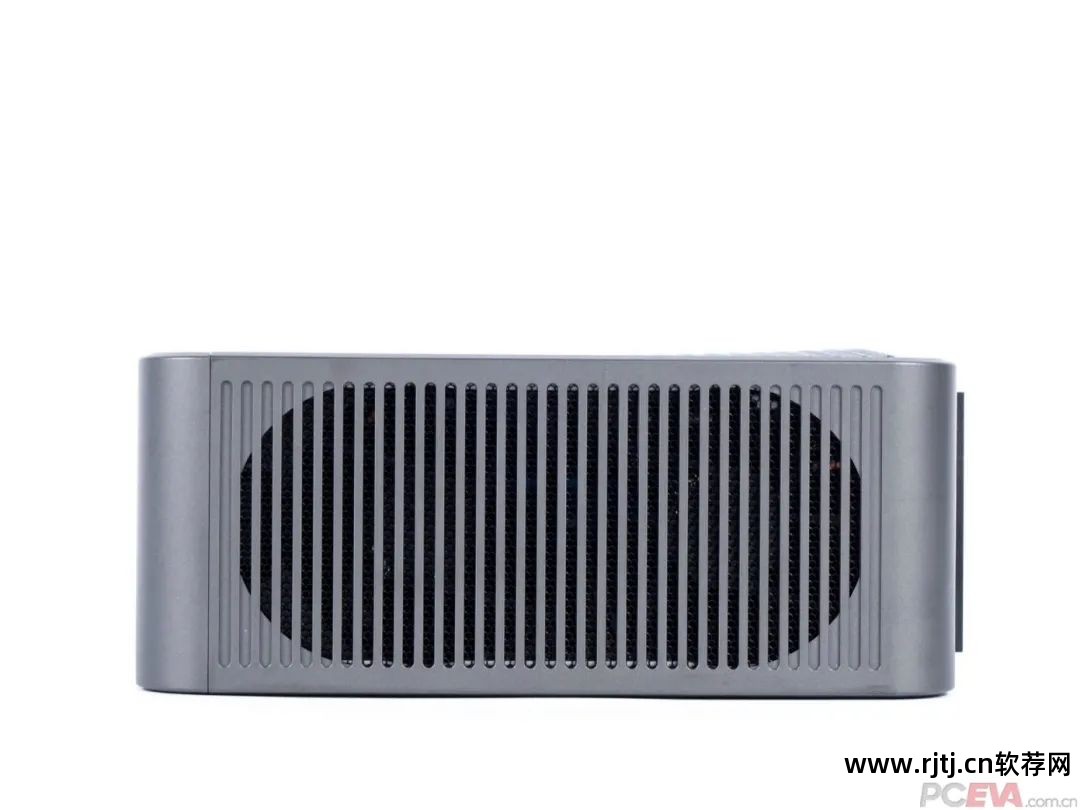

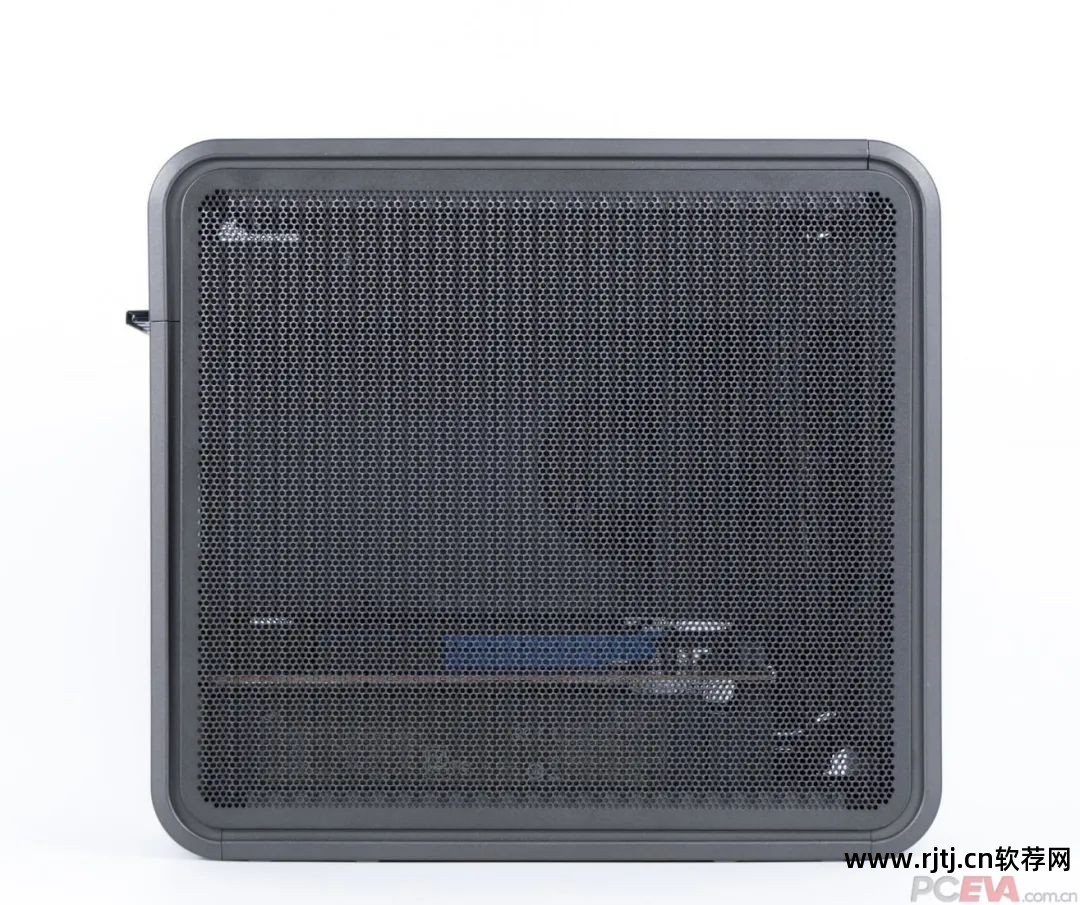

主机两侧均设计有金属冲孔，增强机箱的风道和散热性能。 同时采用易拆卡扣+滑轨设计。 两侧侧板与顶板构成榫卯接口卡。 紧主机。
正面有电源按钮、SD卡插槽、2个USB 3.1 Gen 2接口和1个3.5mm音频接口。 顶部的电源按钮同时也是电源指示灯。 正常工作时，白灯常亮。 当出现问题时，白灯会亮起。 灯闪烁表示主机进行自检。 闪烁的模式代表不同问题的代码。 具体代码可以在官网找到。
顶部为金属冲孔网设计，并配有两个8cm风扇向外吹风。 它们作为风扇带动整个主机的气流，进一步增强主机风道的散热性能。

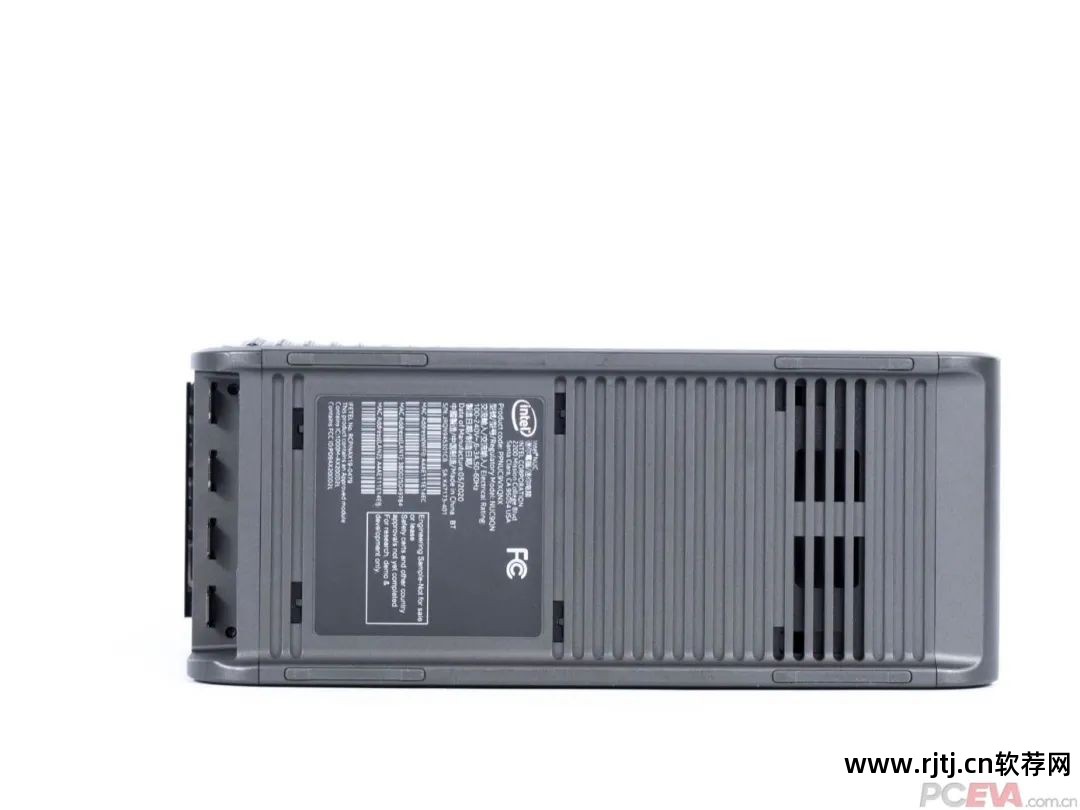

底部前半部分是电源进风口。 由于 SFX 电源较小，所有风扇也较小。 后半部分是主机的产品信息标签。

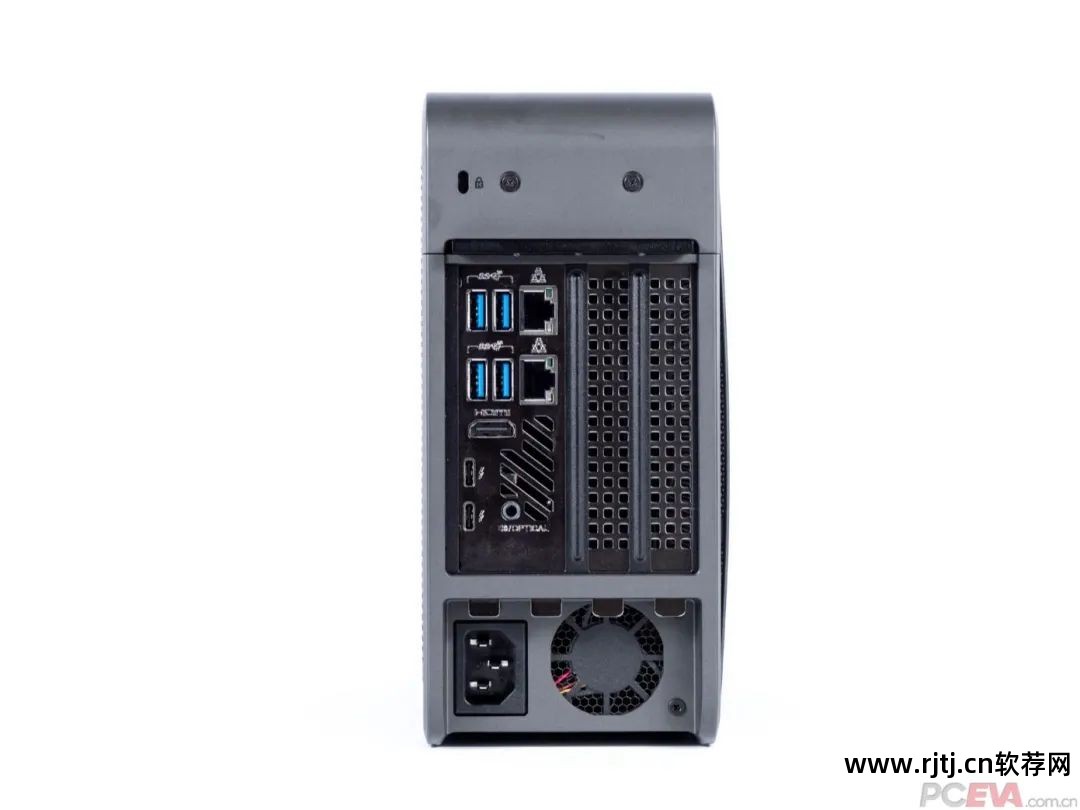

NUC9是传统意义上的迷你主机，主板布局与传统电脑类似。 作为主要I/O接口，主板背面有4个USB 3.1 Gen 2 10Gbps接口、2个RJ45网络接口、1个HDMI接口、2个Thunderbolt 3接口和1个3.5mm音频接口。 右侧的双插槽用于扩展PCIe设备，例如显卡，下部是电源插孔和SFX电源的出风口。

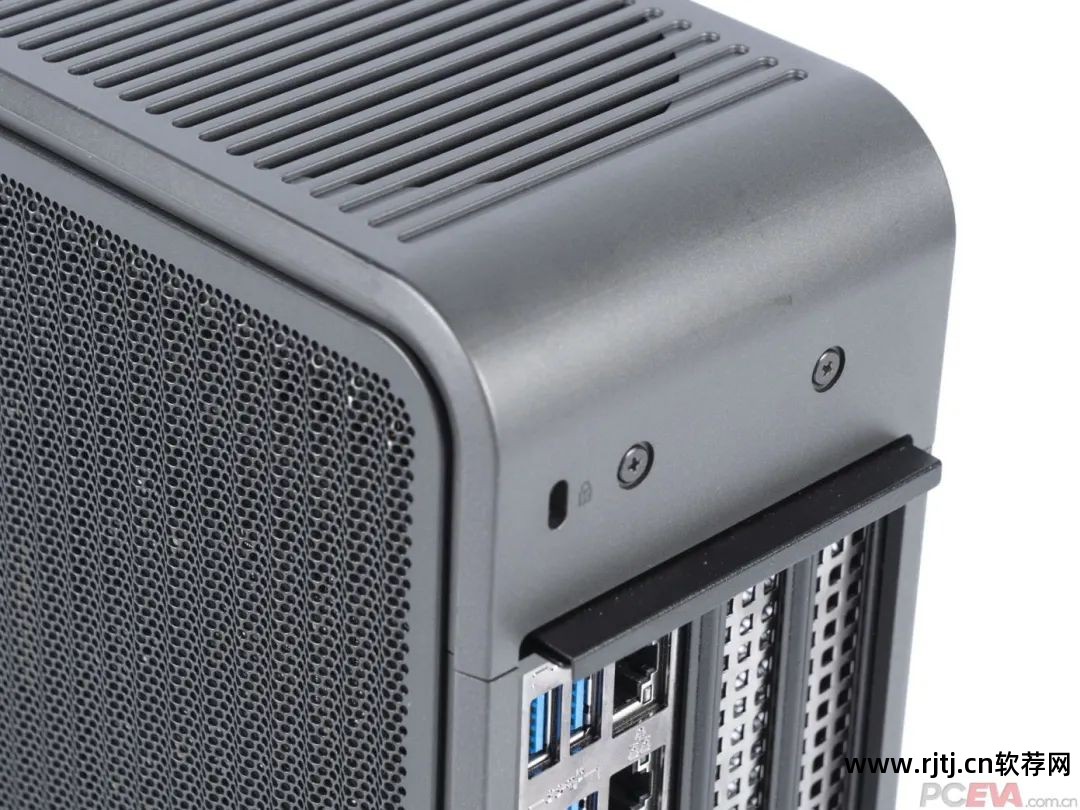

背部上部采用分离式设计。 这两个螺丝也是主机箱唯一的固定螺丝。 卸下这两个螺丝后，就可以打开外壳了。 螺丝左边的位置是主机锁定位置，通常用于商店展示，普通玩家不会使用。

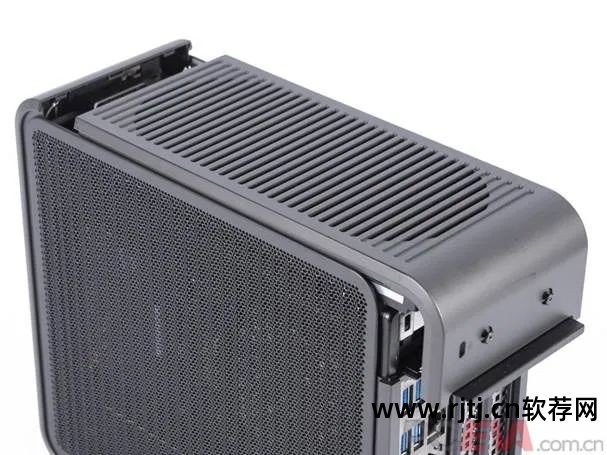

拧下 2 颗螺丝后，向后推顶部侧板即可打开机箱顶盖。

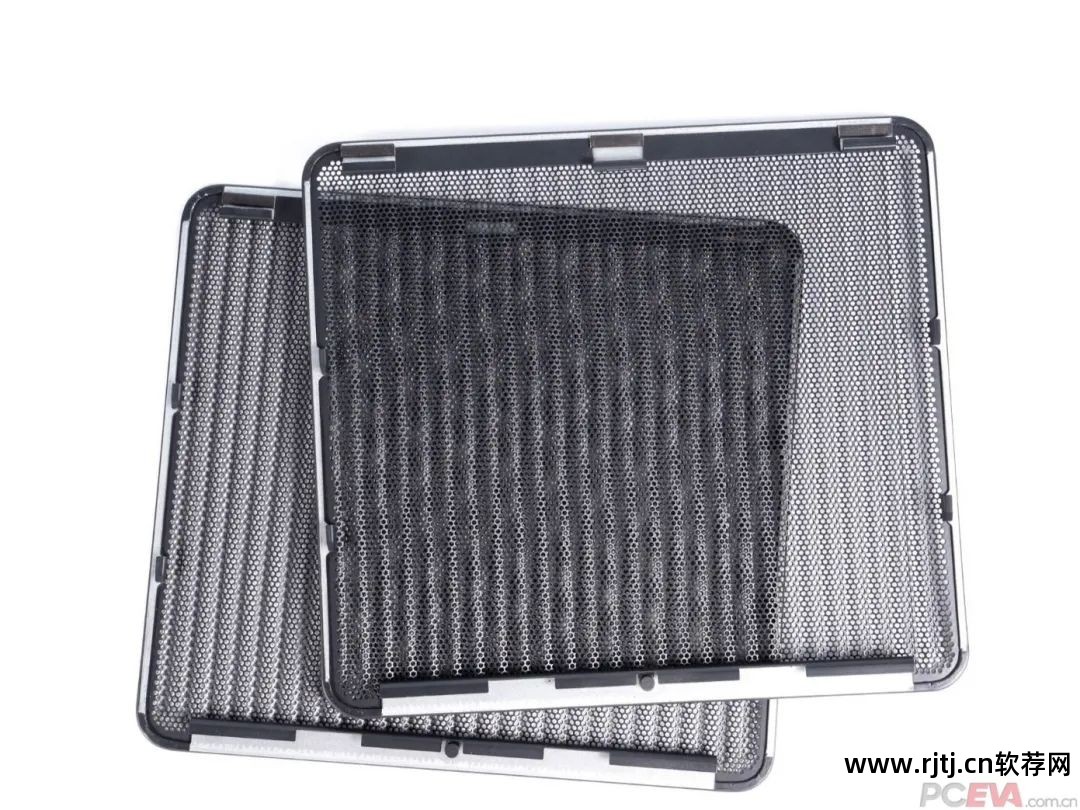

免工具拆下侧板后，即可对主机进行拆装。

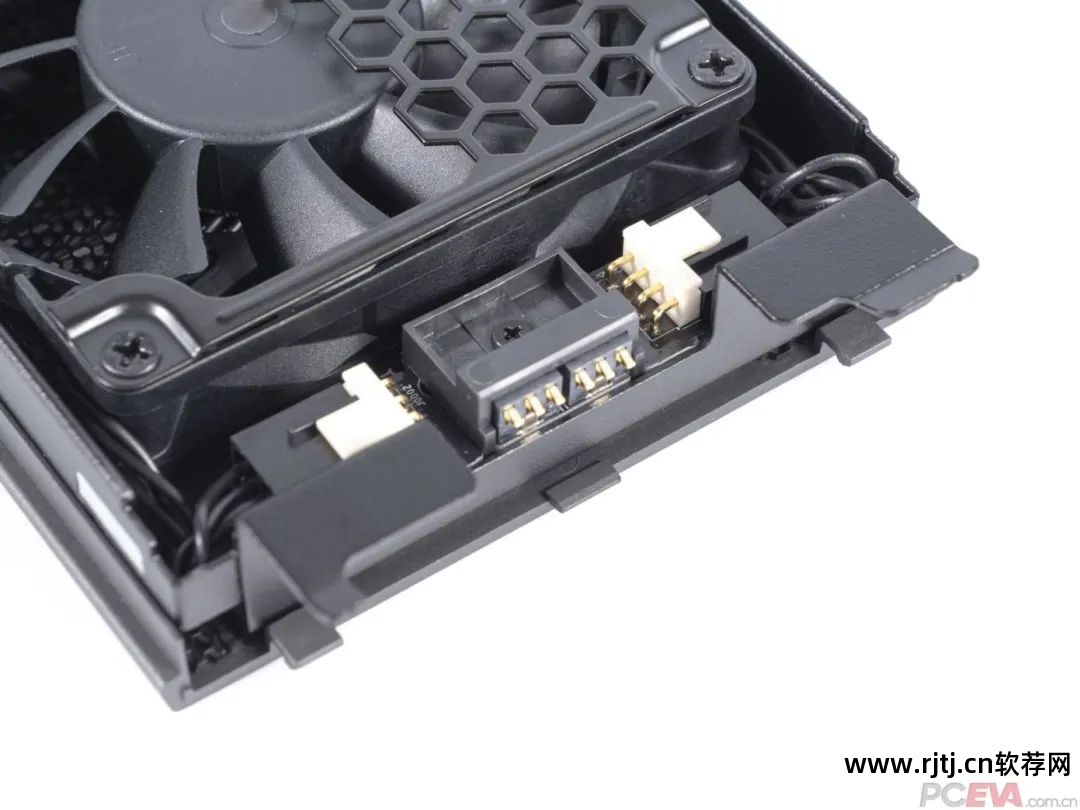

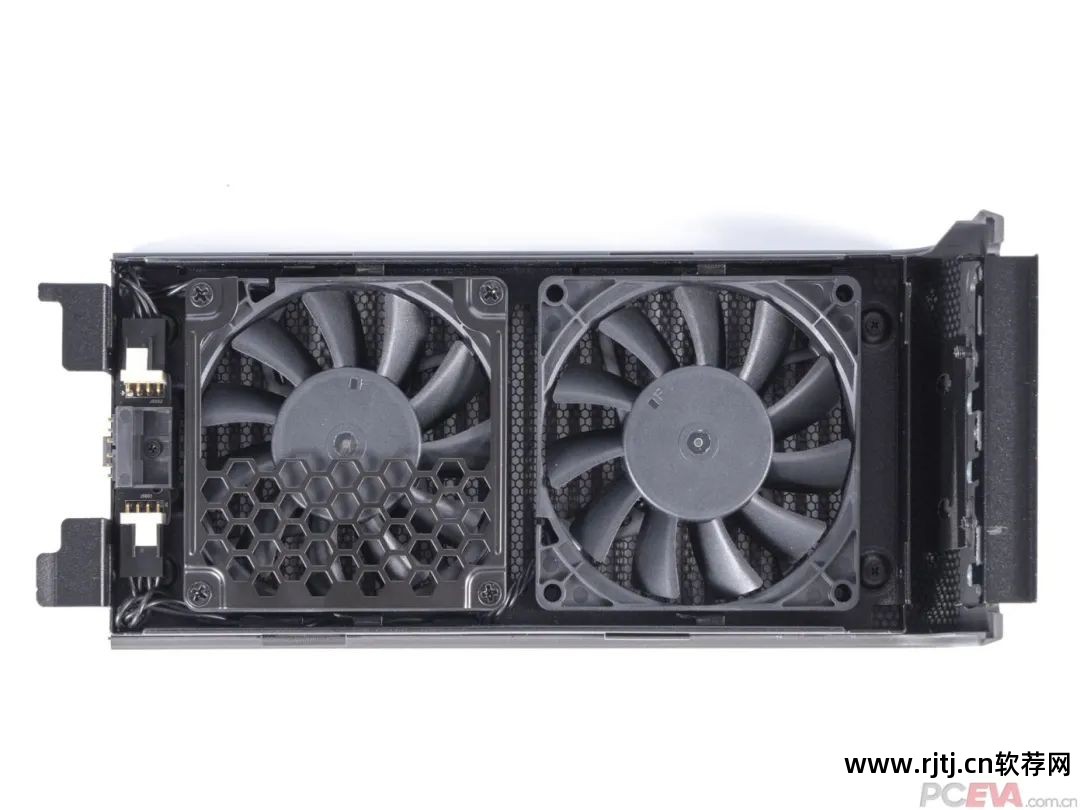

顶盖包含两个8cm风扇，使用独特的6Pin接口连接到主机。 玩家无需担心球迷的路线。 其次，靠近电源接口的风扇一般都会用打孔的方式遮挡住这个位置。 显卡的外接供电线连接到了风扇叶片，这也是一个非常人性化的细节设计。

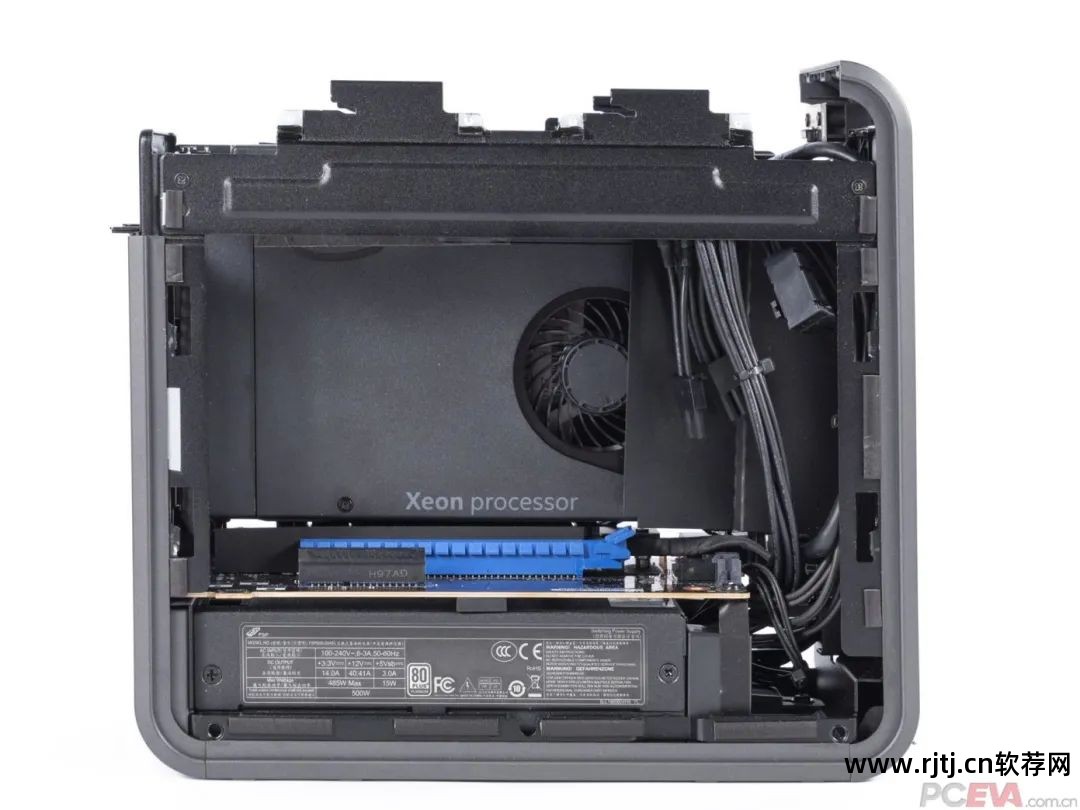

拆掉两侧的侧板后，可以看到NUC9基本上都是用一块底板来连接其他设备的。 底板上有2个PCIe x 16插槽用于连接主板和显卡，M.2插槽用于连接固态硬盘。 这里有趣的是，我们传统的主板一般都是用PCIe母口来连接其他设备。 NUC9则相反。 主板使用公口插入基板，显卡也使用公口插入基板。 这就相当于主板使用一条PCIe延长线来连接显卡、M.2插槽等外接设备，但非常巧妙地利用了PCIe公母口互换的方式，将主板直立连接其他设备，从而压缩整个主机的大小。
NUC 9安装教程
NUC9 是一个准系统。 硬盘、内存、显卡等硬件安装困难吗？ 其实不是的，它的安装过程还是很简单的。

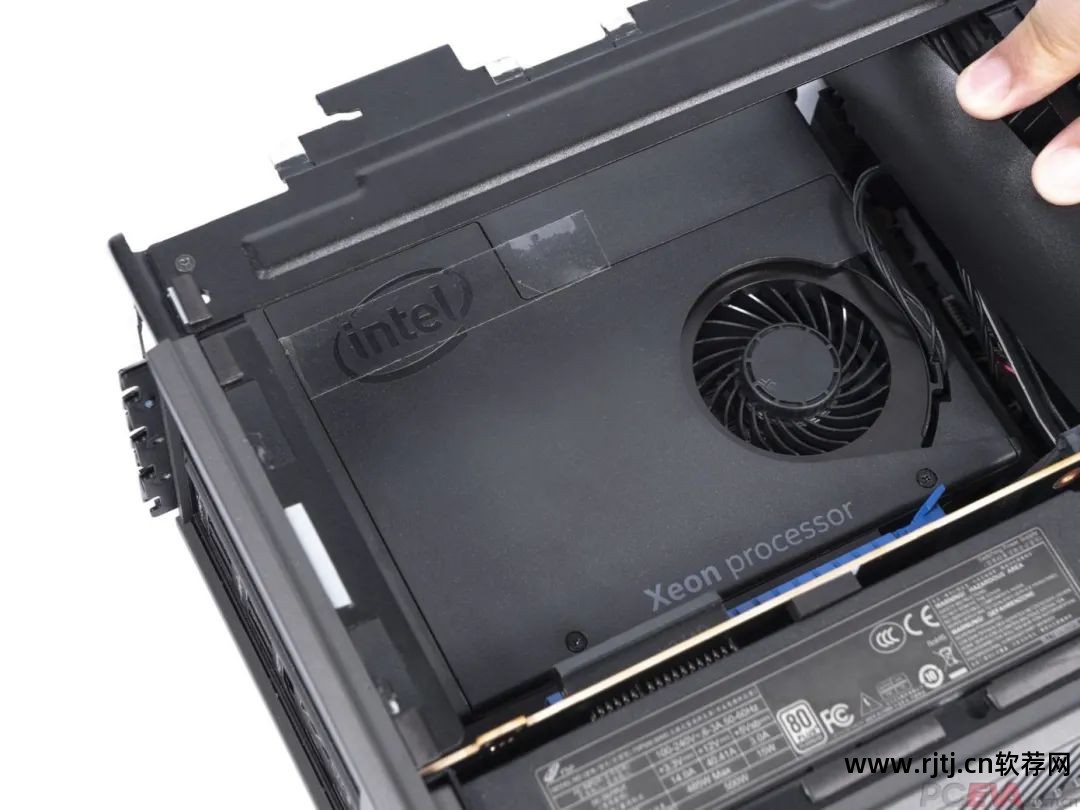

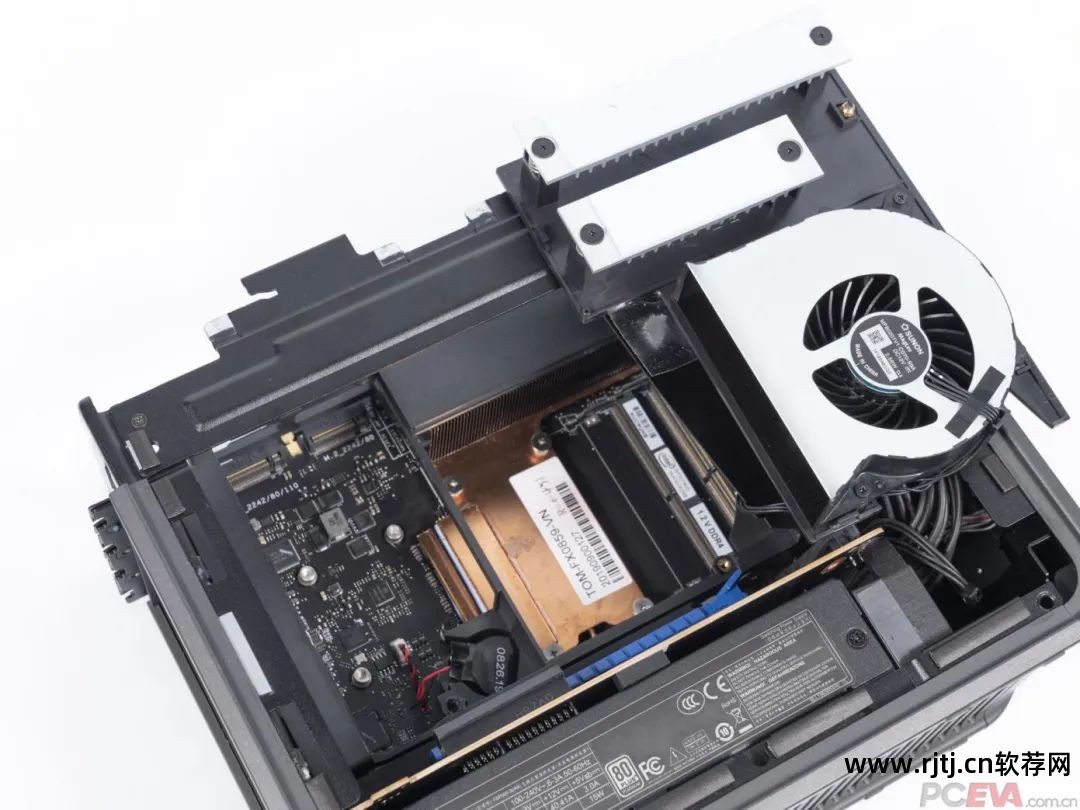

将机箱翻转过来，提起护罩即可看到主板模块上的两颗螺钉。 这是唯一阻止硬盘驱动器和内存安装的组件。 我们需要做的就是拧下螺丝，打开主板盖，然后安装内存和硬盘。 安装过程与笔记本中添加内存条和固态硬盘基本相同。

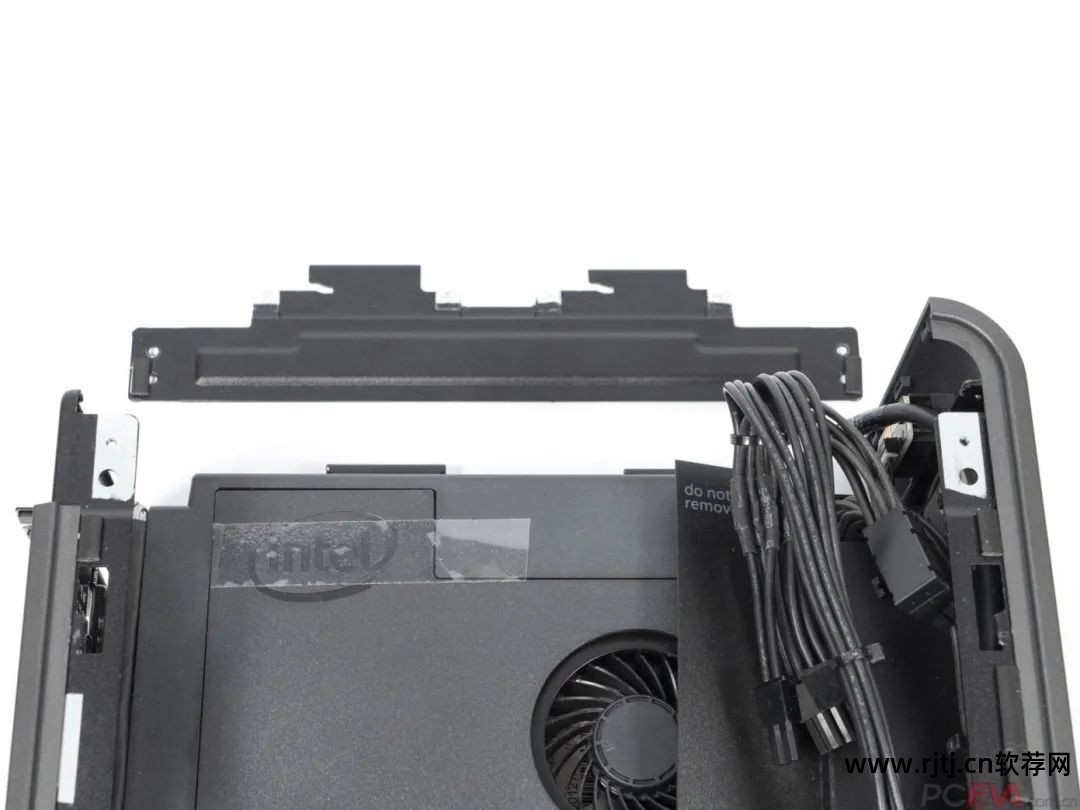

NUC9 的侧面有一个边框，用于加固显卡。 在显卡安装过程中，该挡板可拆卸或不可拆卸。 显卡可以从顶部垂直放置在 NUC9 中。 如果拆掉挡板，就可以从侧面安装显卡，更加方便。

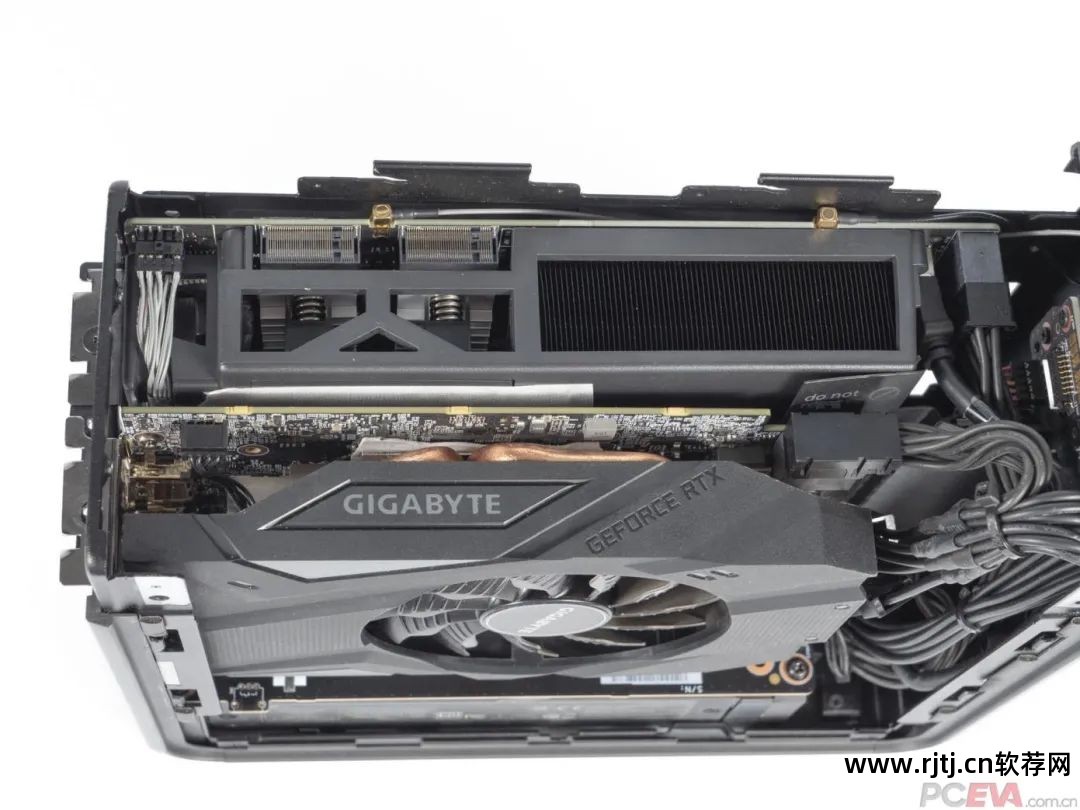

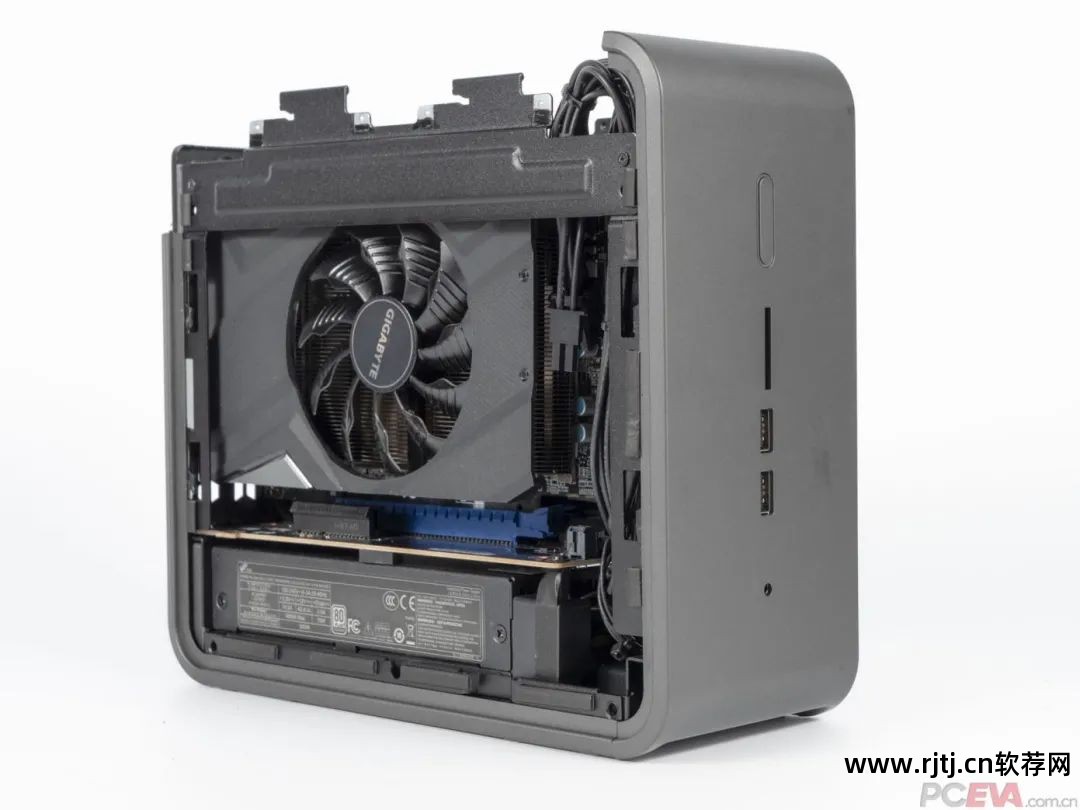

整机安装完成后，如图所示，如果你是动手能力较强的玩家，整个安装过程应该不会超过十分钟。
测试平台介绍

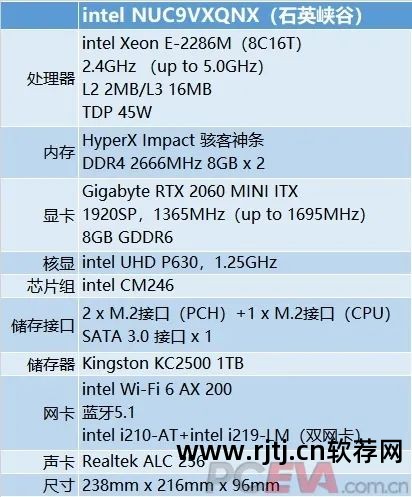

测试平台
处理器：英特尔至强E-2286M
主板：英特尔NUC9VXQNB CM246
内存：HyperX Impact DDR4 2666MHz 8GB x 2
显卡：技嘉 RTX 2060 MINI ITX OC
硬盘：金士顿KC2500 NVMe 1TB
电源：FSP500-30AS
室温：27度

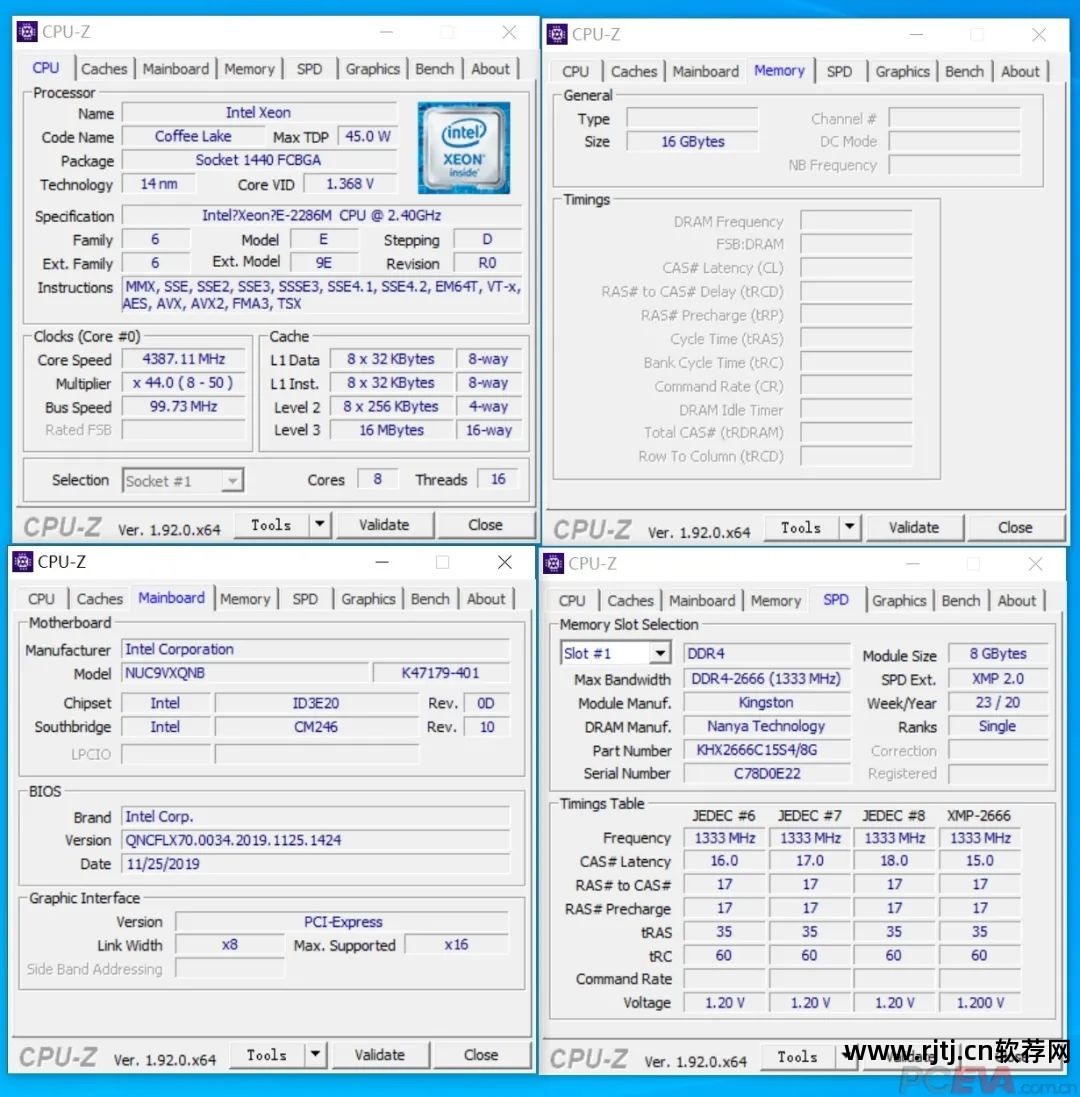

CPU-Z可以正确识别E-2286M处理器的型号和规格信息，但无法识别内存信息，这可能与CM246的SM Bus有关。 虽然Xeon E-2286M最高睿频频率可达5GHz，但由于NUC9的功耗和节能策略并不像台式机那么开放，因此很难达到5GHz的单核频率。 在低负载环境下单核频率最高只能达到4.8GHz。 多线程高负载压力下4.1GHz-4.3GHz左右。

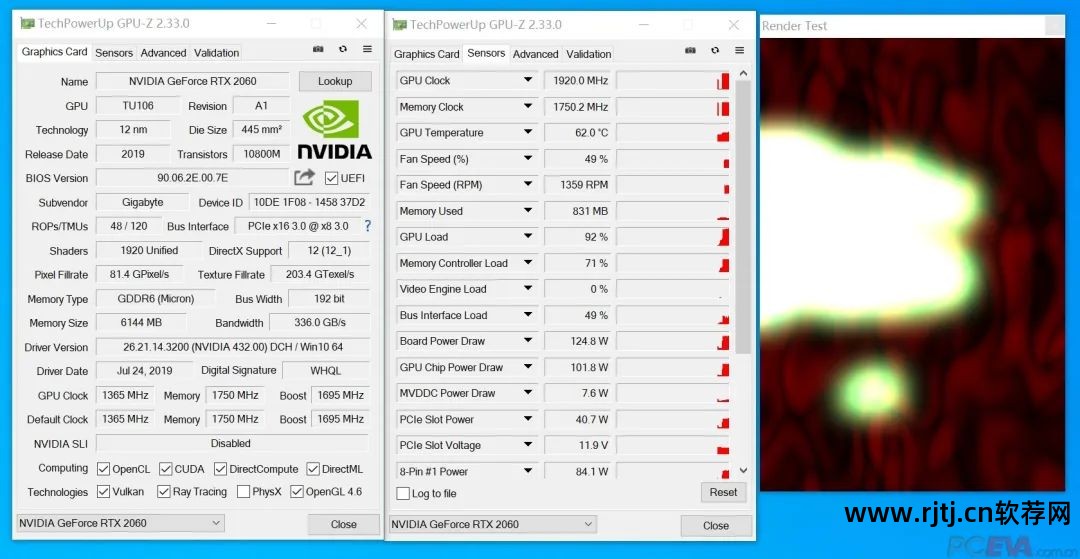

显卡是技嘉的RTX 2060 MINI ITX OC，是一款正经的桌面级显卡。 虽然基础频率稍低，但加速频率相差不大，性能应该与桌面级RTX 2060相当。

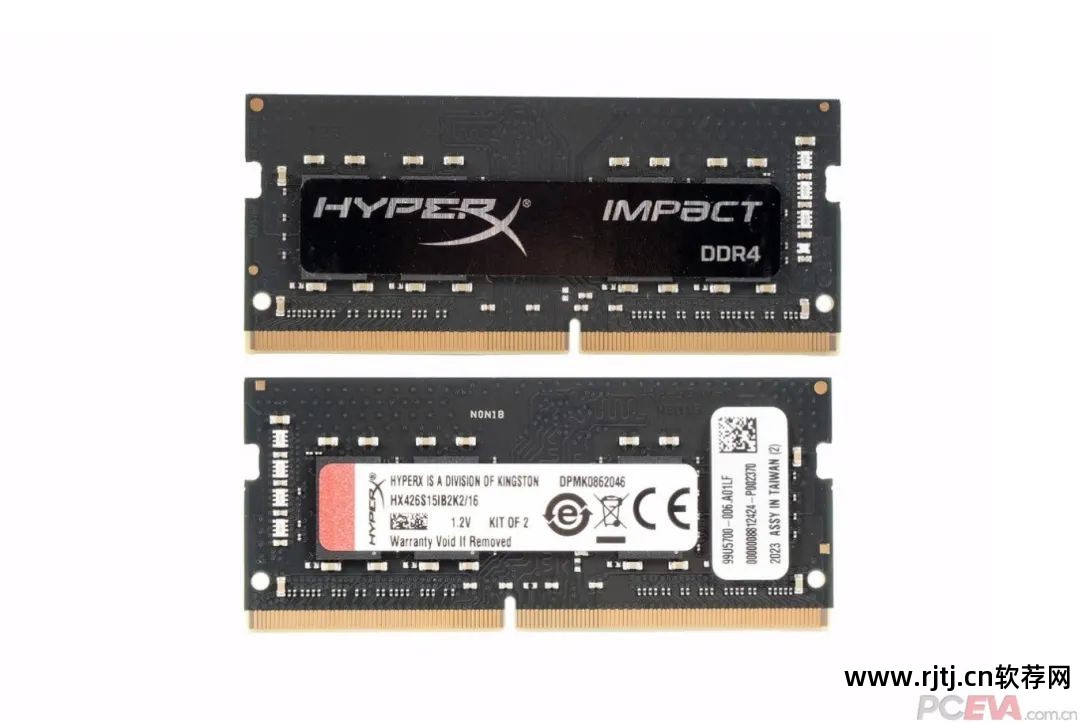

使用的内存为 HyperX Impact DDDR4 2666MHz 8GB x 2 内存。 笔记本电脑内存比台式电脑有更高的兼容性要求。 颗粒的质量以及模块工厂的兼容性测试都会影响记忆棒的兼容性。 作为市场上笔记本内存模组出货量最大的厂商之一英特尔超频软件教程，HyperX 采用高品质原厂芯片，并实施更严格的测试流程。 这方面，显然可以满足NUC9 Quartz Canyon的需求。

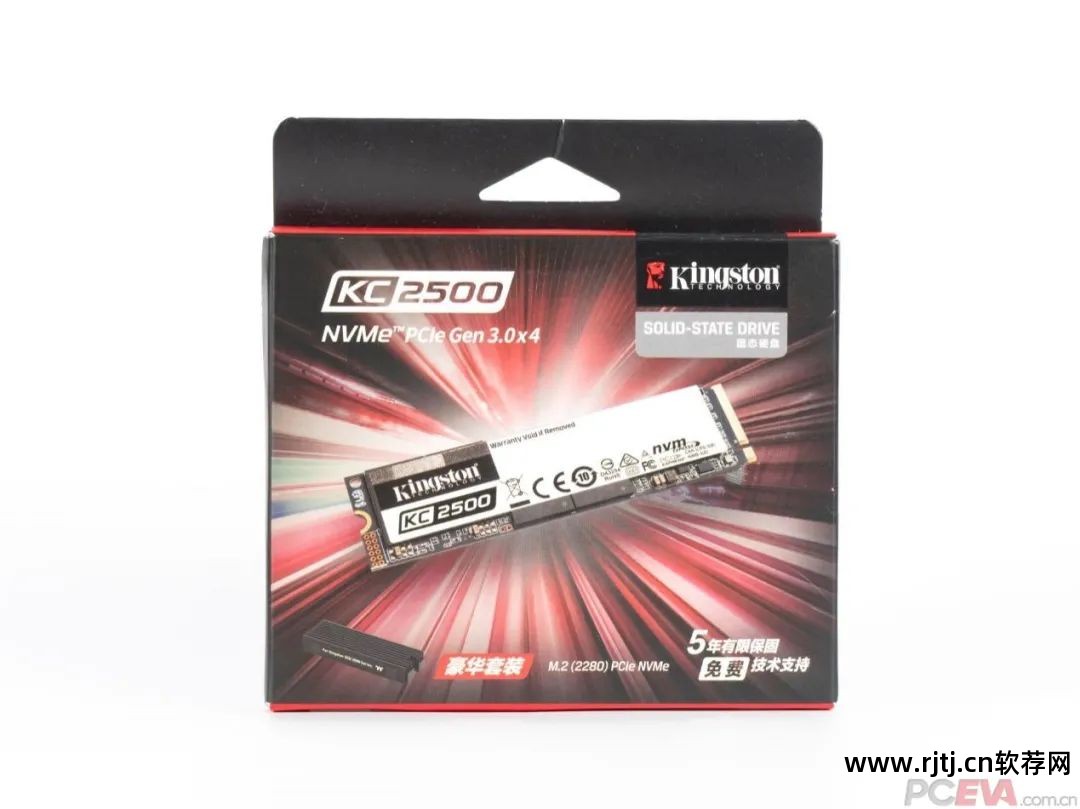

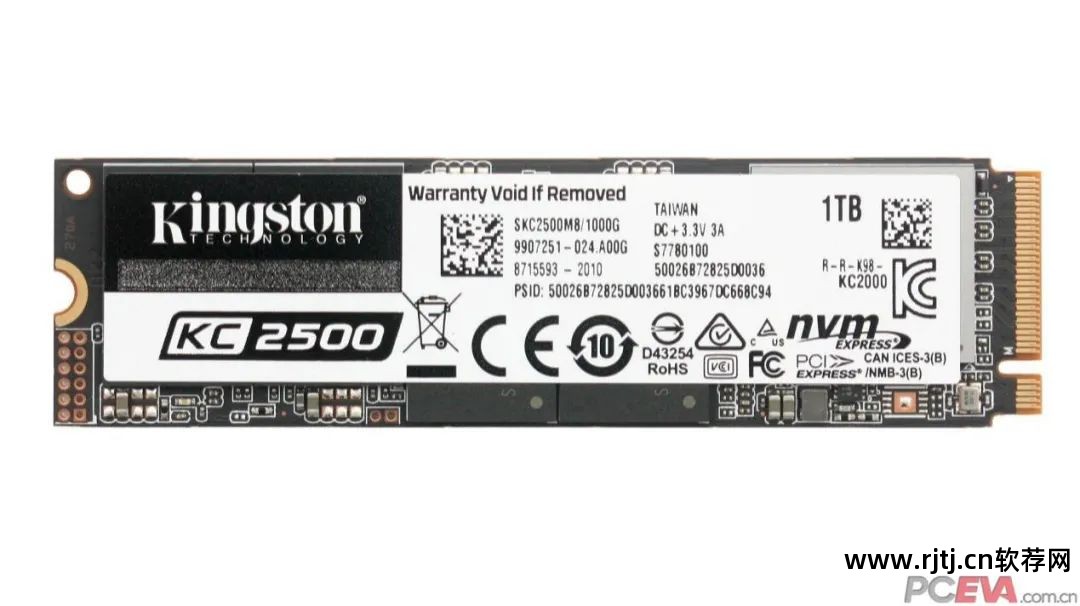

KC2500是金士顿近期推出的一款全新旗舰M.2 NVMe SSD。 采用8通道汇融SM2262EN主控和BiCS4 3D TLC闪存（96层堆叠）。 支持TCG Opal加密和eDrive功能，标称顺序读写速度为3500MB。 /s，2900MB/s，达到PCIe 3.0 x4接口的巅峰，并提供从150TBW到1.2PBW的耐久性保证。 与 NUC9 Quartz Canyon 搭配也是不错的伴侣。
评论链接：
处理器性能测试

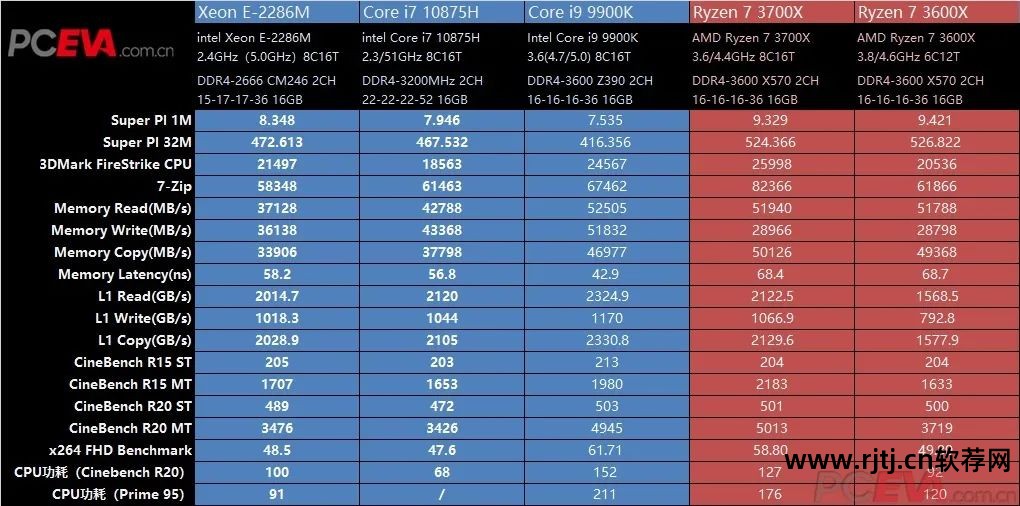

Intel Xeon E-2286M的核心代号为Coffee Lake，于2019年5月发布，基本可以视为八代酷睿的服务器级孪生兄弟，支持ECC、vPro博锐技术等。选择i7 10875H、i9 9900K、Ryzen 7 3700X作为测试对象进行对比。 它们都是8核16线程的处理器。 Ryzen 7 3600X为6核12线程，供参考。
从测试结果来看，E-2286M的多线程分数高于i7 10875H。 这是因为NUC9的功耗限制远高于笔记本i7 10875H，因此在高负载、多线程测试中更具优势； 而在单线程测试中，i7 10875H拥有更高的睿频，内存支持XMP DDR4 3200超频功能。 另外Super PI本身是一款对内存频率敏感的测试软件，所以i7 10875H在这部分跑得更高。 。 与桌面处理器相比，E-2286M在频率、功耗限制、内存频率等方面均处于劣势。 NUC9虽然也是一款台式电脑，但由于其迷你主机机身、体积、散热空间的特殊性，其频率和性能均高于移动笔记本，低于同级别桌面处理器。

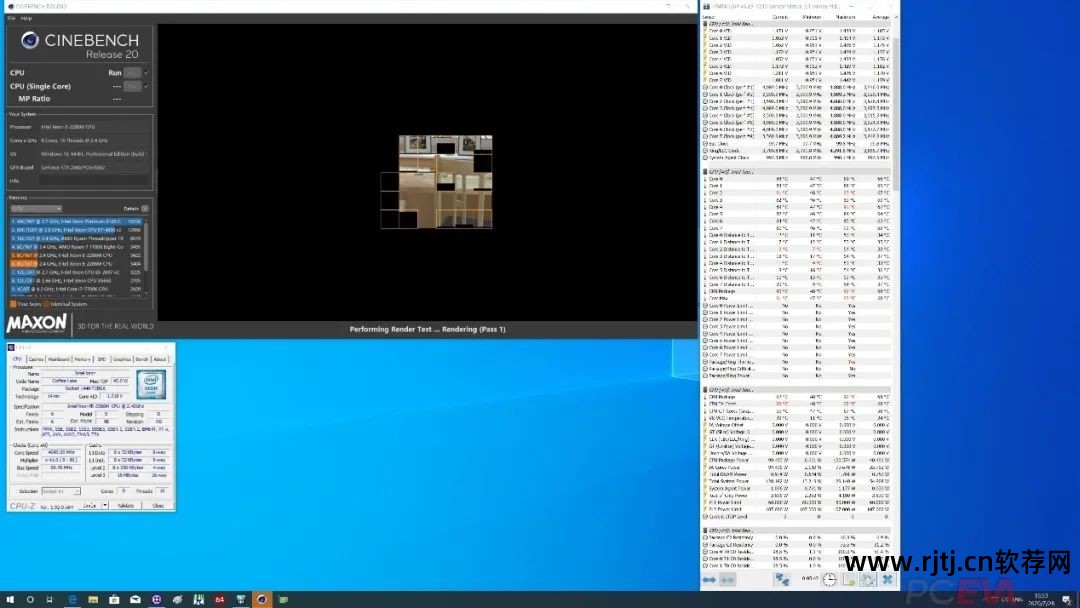

Intel Xeon E-2286M PL1功耗限制为60W，PL2功耗限制为107W，并严格遵循Intel的28秒PL2 Turbo时钟窗口时间。 以Cinbench R20为例，Intel Xeon E-2286M在前28秒内可以将时钟频率提升至4.1GHz，性能约为100W，但28秒后将降至3.1GHz-3.2GHz和60W性能。 处理器在PL1和PL2下能达到的具体频率取决于应用程序的负载。 一般情况下，负载越大，频率越低，负载越低，频率越高。 例如，运行Super Pi时，很容易达到4.7GHz左右的频率。

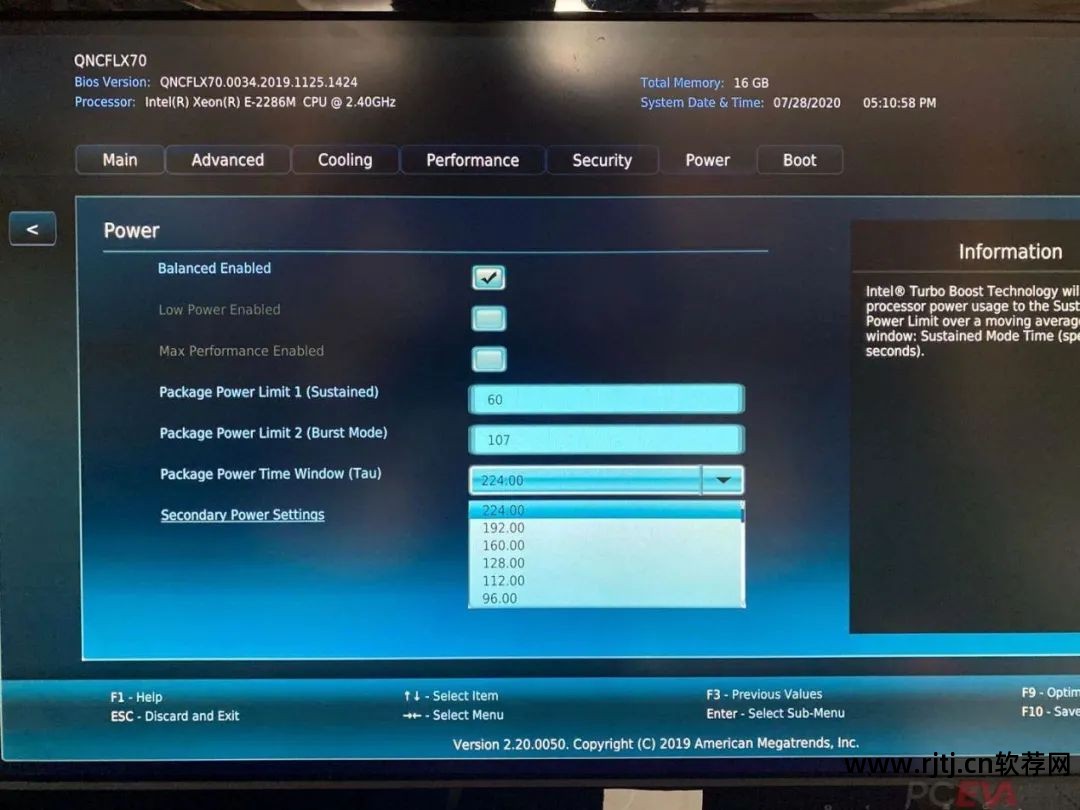

在NUC9 BIOS中，有一个Tau的设置，即功耗窗口时间。 最长可以设置224秒，接近4分钟。

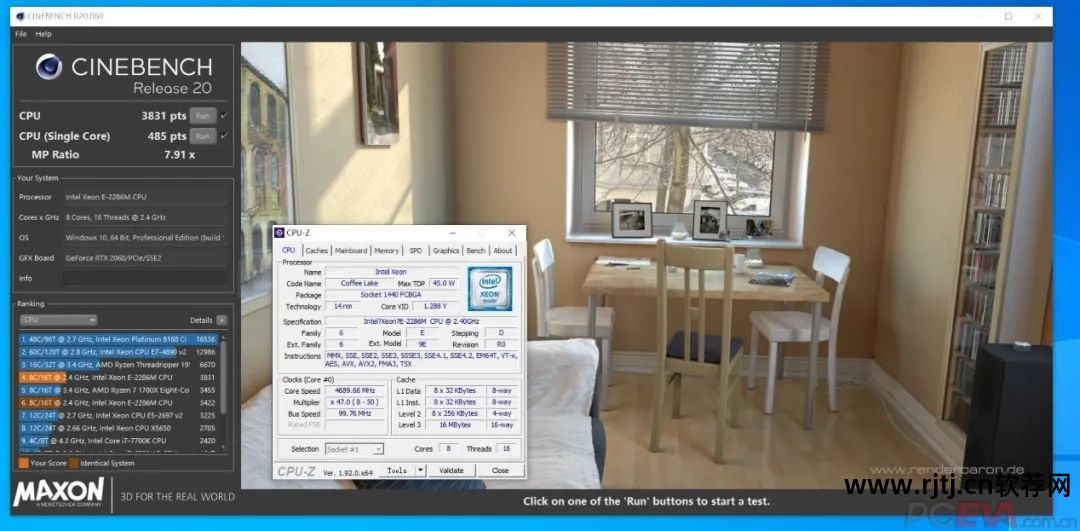

在此设置下，该处理器跑Cinbench R20多线程，得分为3831分。 与默认分数3476分相比英特尔超频软件教程，性能提升了10.2%。
游戏性能测试

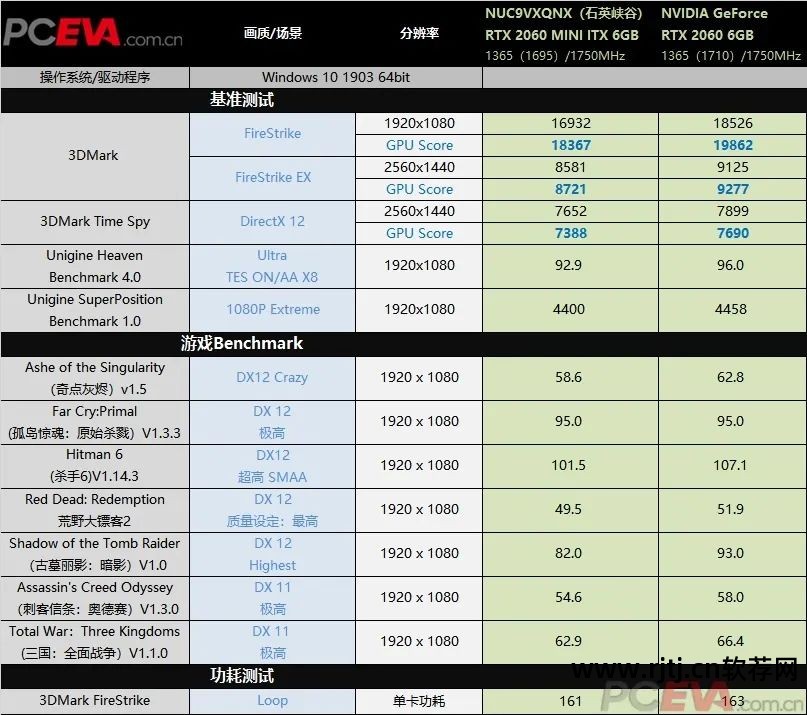

NUC9与上一代NUC最大的区别在于可以配置独立显卡。 独立显卡独立于主板之外，与封装在主板上的移动显卡有着本质的区别。 从测试结果可以看出，我们为Quartz Canyon配备的RTX 2060 MINI ITX显卡性能基本正常。 基本相当于桌面RTX 2060 6GB显卡的性能。 这个级别的显卡可以在1920 x 1080的分辨率下玩大型3D游戏，没有问题。 NUC 9 Quartz Canyon 最高可支持配置 RTX 2070 Mini 显卡。
综合性能测试

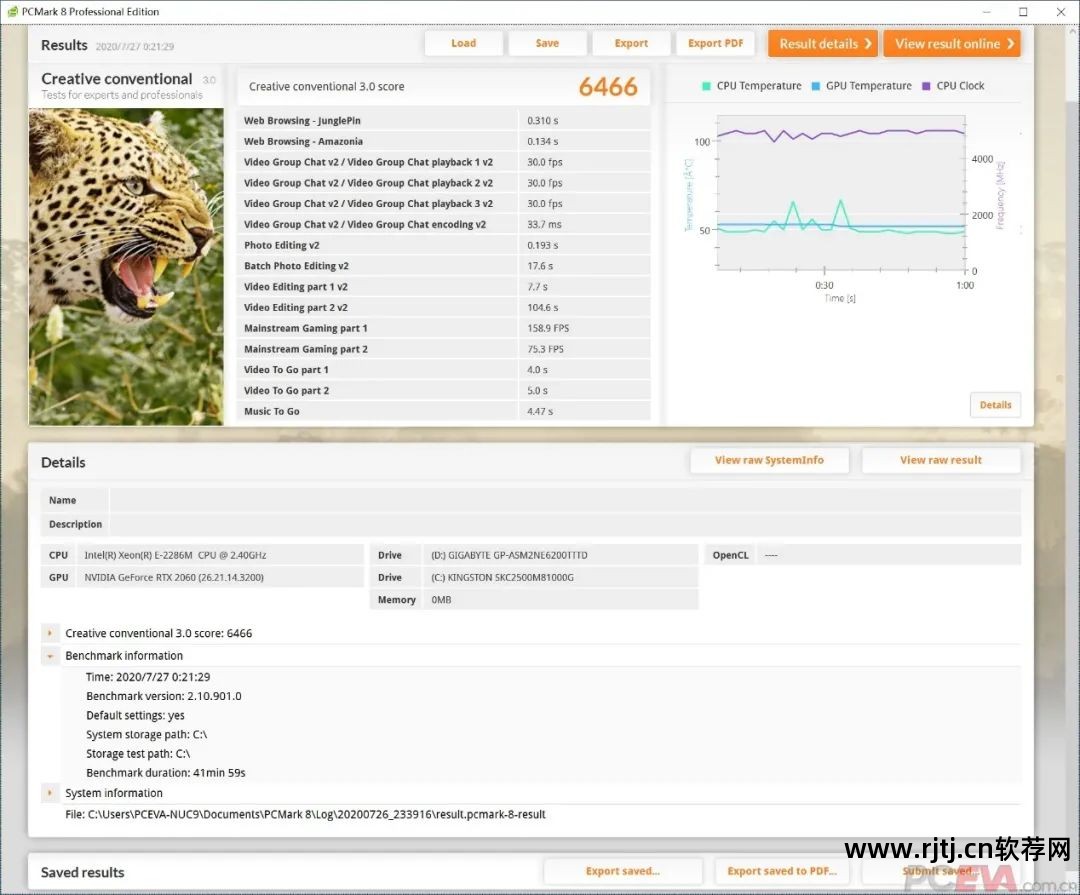

PCMark 8创意模式主要针对测试创意工作者。 测试内容包括视频和图像编辑、游戏和视频聊天内容。 这是对生产力的综合考验。 NUC9 Quartz Canyon在运行PCMark8时因节能功能无法完全关闭而遭受了一点损失。 Intel Xeon E-2286M+RTX 2060 Mini显卡和金士顿KC2500固态硬盘综合得分为6573分。

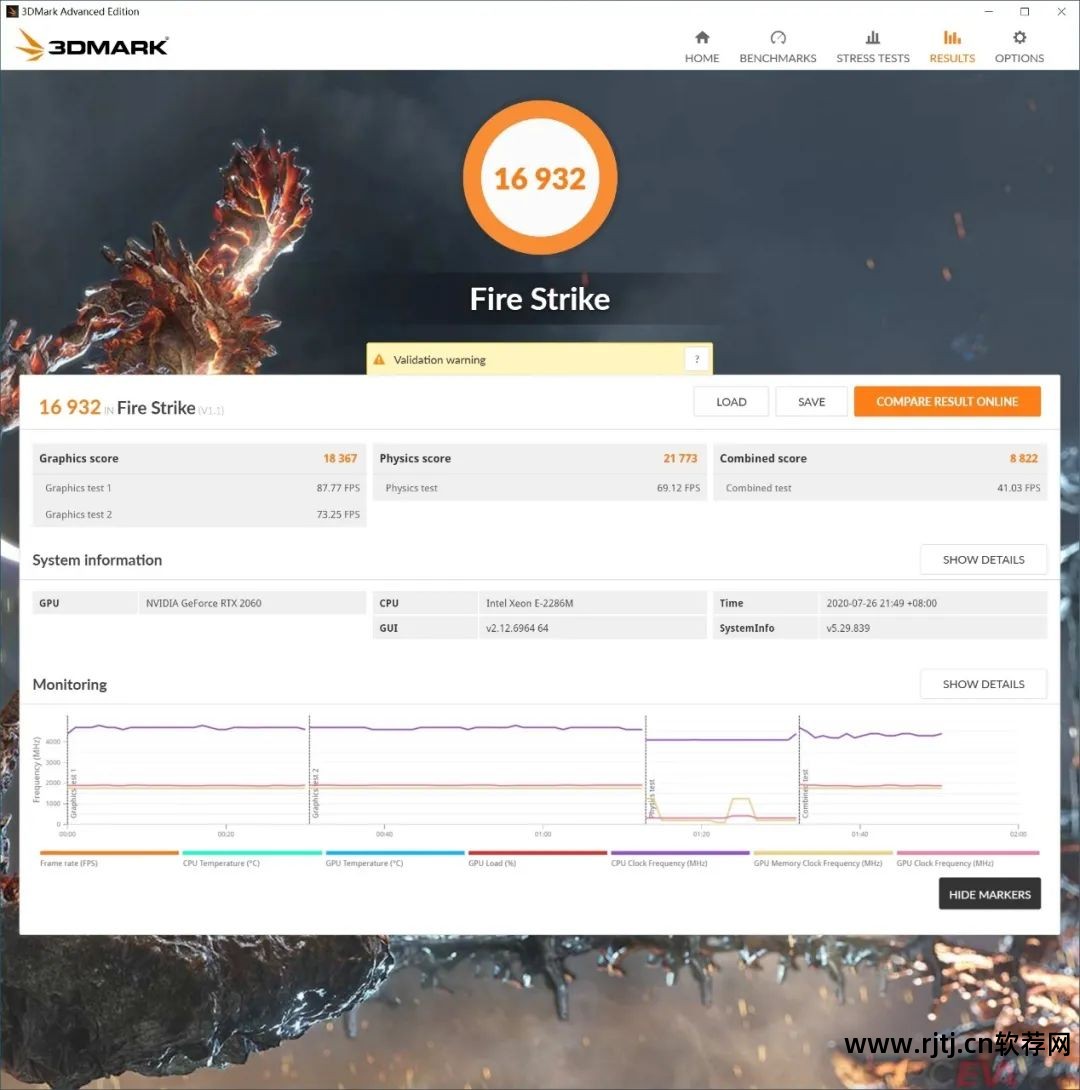

3DMark Fire Strike模式主要衡量主机的游戏和图形性能。 总体得分为16932分，图形得分为18367分，物理得分为21773分。

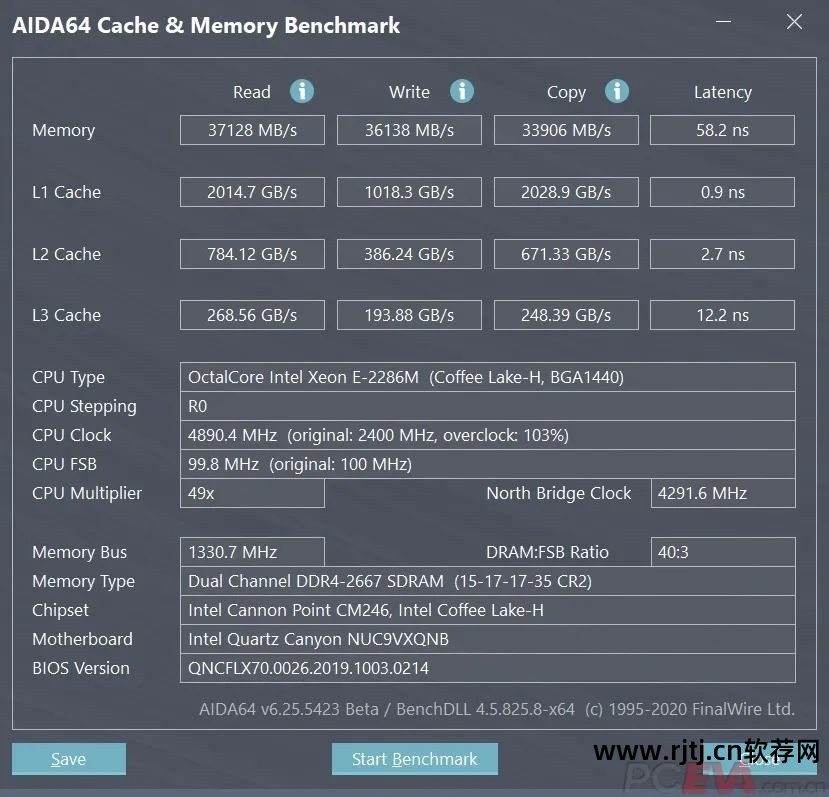

AIDA64 Memory Benchmark主要衡量内存的读写性能以及处理器缓存的读写性能。 Intel Xeon E-2286M 搭配 HyperX Impact DDR4 2666MHz 8GB x 2 内存。 内存读写能力约为37GB/s，复制速度约为34GB/s。

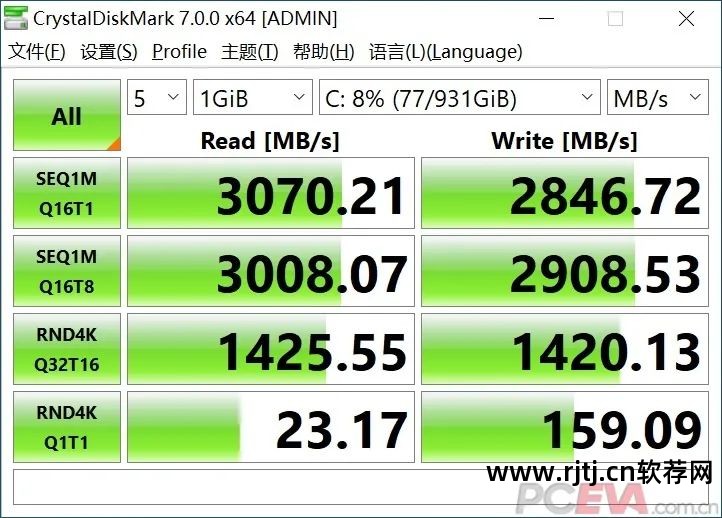

CrystalDiskMark主要测试硬盘的读写速度。 我们测试了金士顿 KC2500 固态硬盘。 由于节能，读取速度略有损失。 写入速度基本达到标称值2900MB/s，顺序读写速度为3GB。 /s，即使在小型NUC上也能发挥强大的性能。
总结
还记得在评测上一代 NUC Pluto Canyon 时，我说过“Pluto Canyon 无疑是一款跨代产品，与上一代 Skull Canyon 相比，不能简单地用规格上的提升来形容，但它确实是一款跨代产品。” “独显”的质变，我们把“独显”这个词打上了双引号，因为我们暂时不知道怎么称呼。 NUC9一代的石英峡谷和幽灵峡谷已经可以把“独立显示”两个字放在双引号里了。 去掉了两个字之间的双引号，采用了ITX标准的独立显卡，使图形性能和游戏性能有了质的提升。
当然，这样的改进也是有代价的。 NUC9的体积从原来的221mm x 142mm x 39mm增加到238mm x 216mm x96mm。 除了长度相似外，宽度和厚度也增加了数倍。 更大的尺寸和体积可以容纳更好的散热。 Quartz Canyon和Ghost Canyon也采用了8核16线程的高端处理器。 与上一代相比，规格增加了一倍高性能内存、固态硬盘和显卡，这基本上就是一台高性能台式机了。
NUC的优势一直在于其高度集成。 通过各种巧妙的设计和单独模制的主板、机箱、散热等硬件，将电脑主机压缩成更小的体积，既现代又美观，更便于移动。 就这样的体积和尺寸，市面上基本没有人能打败NUC 9了。它的优点是在5L的体积下依然拥有主流级别的高性能体验，但缺点当然是价格昂贵。
小众的迷你主机加上独立模具设计和高集成度带来的加工成本增加，使得NUC9的价格水涨船高。 如果算上加购的话，我们评测的石英峡谷售价达到了16999元。 显卡、内存、固态硬盘每台售价将超过2000元； 幽灵峡谷顶级i9售价12999元。 算上额外购买的显卡、内存和固态硬盘，单价将达到1000元左右。 如果你有足够的预算，并且希望能够将强大的性能与桌面美学设计和小尺寸主机结合起来，NUC9应该是市场上最好的迷你主机。 如果你的预算不足，那么普通的ATX平台主机显然会更合适。 你的申请。
