明天的文章介绍天正电气的安装、初始设置和熟悉界面。 明天我们就来说说天元电气的设置工具栏。
天正电气菜单位于CAD端，打开和关闭菜单的快捷键为CTRL+。 使用该快捷键时，可以看到命令行显示CTRL+menu的快捷键提示。
在设置栏中天正电气软件教程，常用的主要有初始设置、工具栏、线型库、视口控件。 其中，视口控件通常在工具栏中设置快捷键，快捷键通常用于获取视口。
1.初始设置

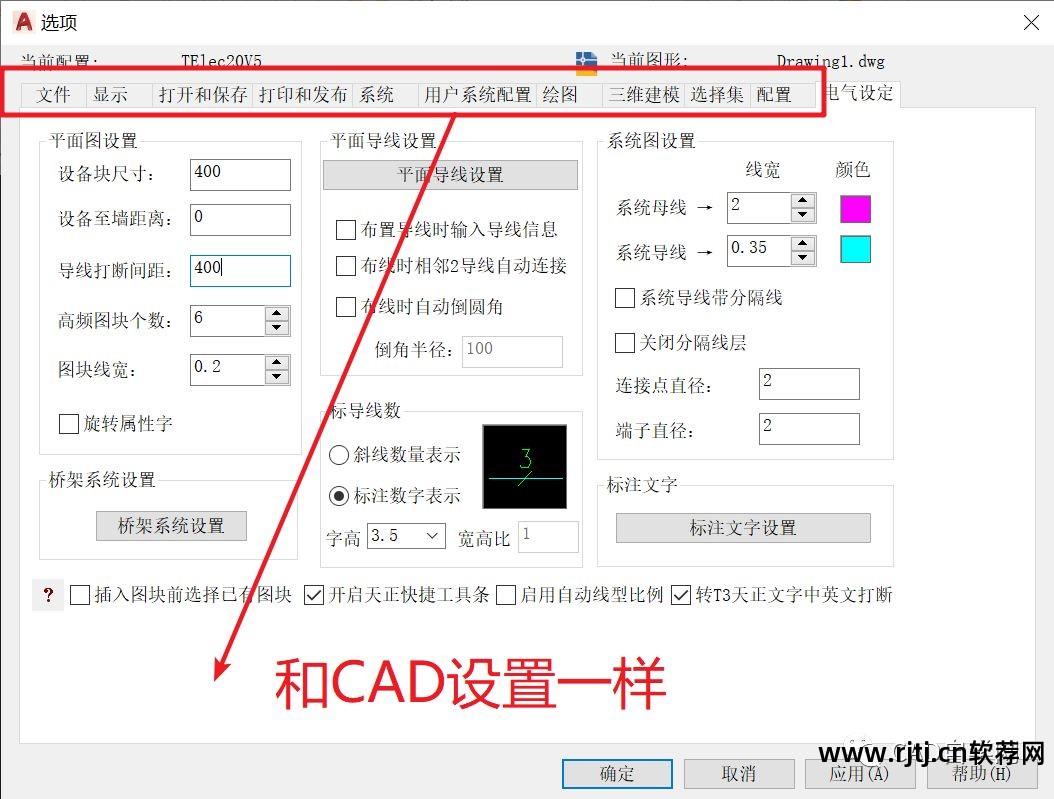

天正电气的初始设置和CAD选项OP一样天正电气软件教程，也可以通过OP调出。 它只是“电气设置”菜单的一个额外列。
之所以将电气设备规格改为400，是因为我们插入的家具块符合图纸比例。 400指的是1:100的绘制比例，装备方块大小为400。当列出绘制比例为1:50时，方块手动改为200。400的值可以根据实际情况。
断线是指交叉线断线明显。 400这个值是固定的，不会随着绘图比例的变化而改变。 该值也可以根据自己的情况进行调整。
2.工具栏
快捷键的设置还是一个原则：右手原则。 即设置的快捷键位于右手键区。 设置快捷键后需要重启软件才能生效。
工具栏中有两个菜单：ACAD Change 和 ACAD Draw。 这两个和CAD里改图是一样的。 如果CAD已经设置了这些快捷键，这里就不需要重复设置了。
视口相关命令建议在工具栏设置快捷键，绘图时会更方便快捷。

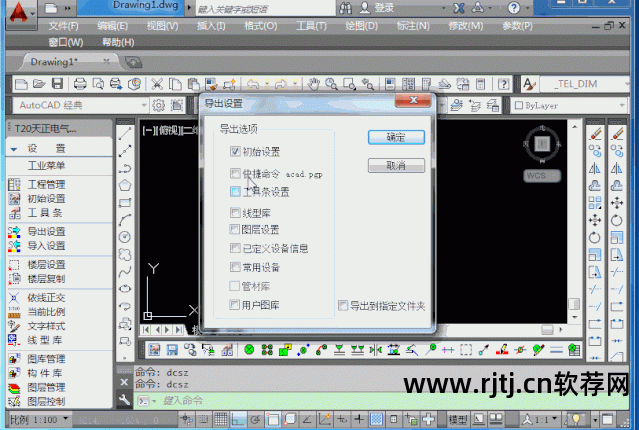

3.导出设置和导出设置

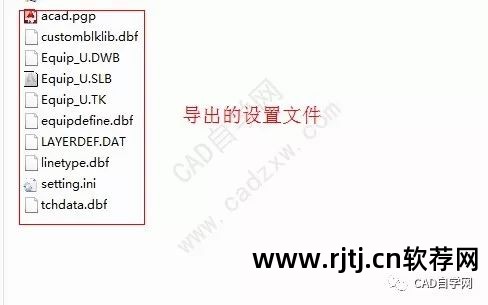

导入天正当前设置的命令，转移到另一台笔记本或卸载并重新安装天正电气软件。 注意：天正电气的导入只能导出到天正电气，不能导出到天正给排水等其他专业软件。
4.线型库
我曾经写过如何在 CAD 中自定义线型文件，尤其是那些带有文本的文件。 在CAD中进行自定义，首先需要找到自定义文件所在的位置，然后需要知道定义句的句式结构。 那天没那么麻烦，只要能看懂汉字，会打字就可以了。
如果无法显示线型，只需使用 ch 或 CTRL+1 调出功能菜单即可更改线型比例。
5.图层控制
视口控制菜单在面板中直观地呈现视口控制命令。 但更推荐做成快捷键，使用起来更方便快捷。 详见第二工具栏快捷键设置动画。
