无论是手机还是PC，屏幕的流畅程度一直被用户视为衡量应用程序视觉体验的重要标准。 用户常常通过主观感受将视觉体验分为两种状态：
视觉流畅：行云流水，一气呵成；
视觉不流畅：“口吃”、“抖动”、“呆滞”；
对于开发者来说，通常以FPS作为衡量应用是否流畅的标准。
1.什么是FPS？

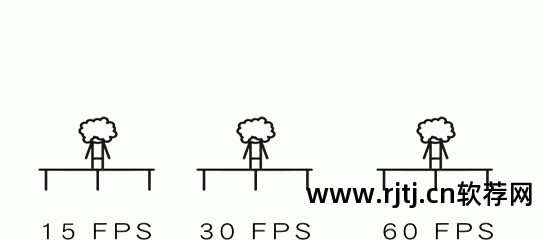

FPS 代表 frames per Second（每秒显示的帧数），用于衡量显示帧数的度量。 帧号为 0 表示页面是静止的。 只要页面移动，帧数就会变化，然后就会趋于静止。 当页面滚动时，整体帧数会呈现“不对称”的抛物线趋势。 接下来看一张图直观感受一下：
从上图我们可以看出FPS值对画面流畅度的影响。 每一帧都是静止图像。 快速、连续地显示帧会产生运动的错觉。 因此，高帧速率可以产生更平滑、更真实的图像。 动画片。
2. 什么是帧延迟？ 滞后是怎么造成的？
帧延迟的程度可以通过帧时间（frame Time）来确定。 我们参考显示器的60Hz刷新率来计算，也就是说每秒刷新60帧，每帧大约需要16.7毫秒。 如果图片中每一帧的生成时间非常接近16.7毫秒，那么整个图片的帧数就会非常稳定，更接近理想的每秒60帧。
计算公式：1000ms/60帧≈16.67ms/帧
如果每一帧的生成时间高于16.7毫秒帧数软件，就意味着渲染这个场景比其他帧需要更多的时间，导致画面跟不上，导致显示滞后。
举个简单的例子，我们早期看到的漫画，其实都是手绘图连页翻动而成的。 当单个图像切换得足够快时，我们的眼睛会将它们视为连续的动作。 相反，当画面切换速度不够快时，人眼就会看出瑕疵，相应的视觉体验就会滞后。
3. 如何进行应用帧率测试和测试需求以获得FPS的可行解决方案
在查阅了大量资料和研究了前辈同事的各种记录后，我根据自己的需求将可行方案的范围缩小到了三类。
设置完成后效果如下：

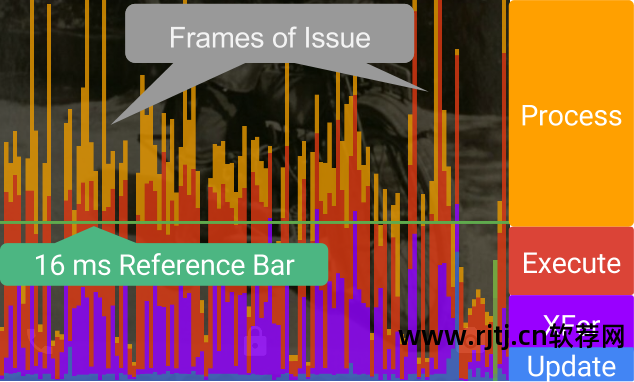

屏幕底部的条形图会不断刷新帧数软件，顶部会出现一条绿线，代表16ms阈值。 超过这个限制就说明当前帧的绘制时间出现延迟、卡顿。 其理由将在后面详细说明。 横坐标表示持续时间，每个条形表示当前帧的绘制时间。 因此，我们在使用的时候，下面的条形图会不断刷新，单位是ms。 大家有没有注意到，每一帧的条形图颜色都不一样（注：不同手机颜色不一样，仅供Android 4.0及以上版本参考）？ 下图是官网提供的GPU渲染延迟的典型示例：
绘画过程中不同的颜色有不同的含义。 详细解释请前往>>官网查看更多。
那么是不是意味着我只需要打开界面，统计超过绿色阈值的直方图数量，就可以观察我们应用的流畅程度呢？ 然而不行，因为这样获取的渲染时间只是UI主线程上的绘制行为。 我目前接手的项目是捕获相机数据，然后放入GPU进行绘图。 有一个单独的绘图线程。 ，一个单独的视图，所以这个解决方案不适合手头的项目。
1.确保手机与PC连接正常

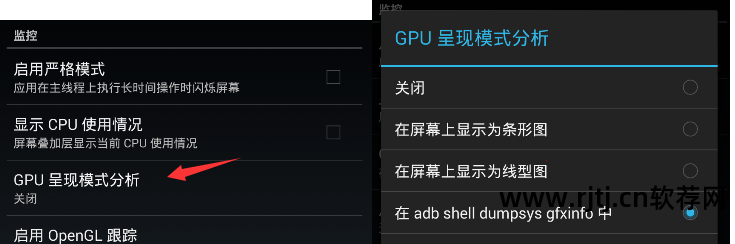

2、打开手机的“设置”→“开发者选项”（如果没有开发者选项，点击“关于手机”和“版本号”，连续点击即可显示开发者选项）。 找到监控栏点击“GPU显示模式分析”→勾选“dab shell dumpsys gfxinfo”
3、PC端输入win+R进入运行，输入cmd，回车。将手机停放在正在测试的软件上

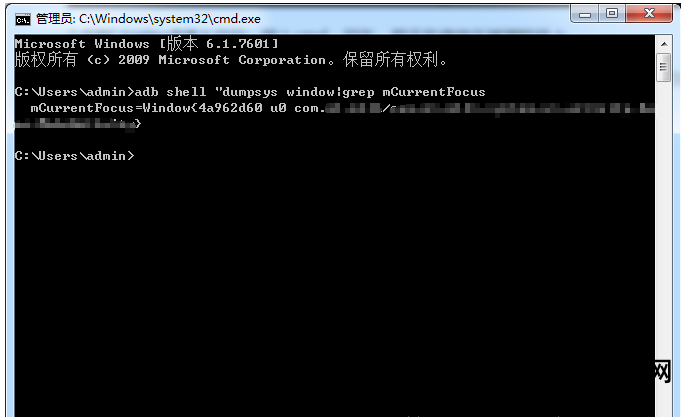

在命令行输入 adb shell "dumpsys window|grep mCurrentFocus 后，会显示应用程序的名称。只要记住名称以 com 开头，以“/”结尾即可。

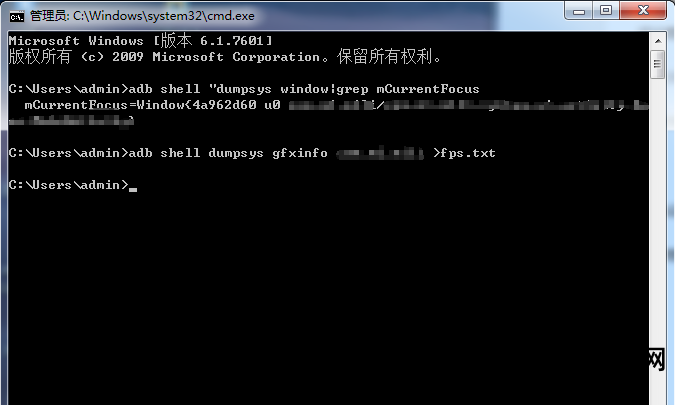

4、打开待测应用，滑动页面。 完成后在命令行中输入adb shell dumpsys gfxinfo app package name>FPS.txt并回车。 如果页面没有任何提示，则表示成功。

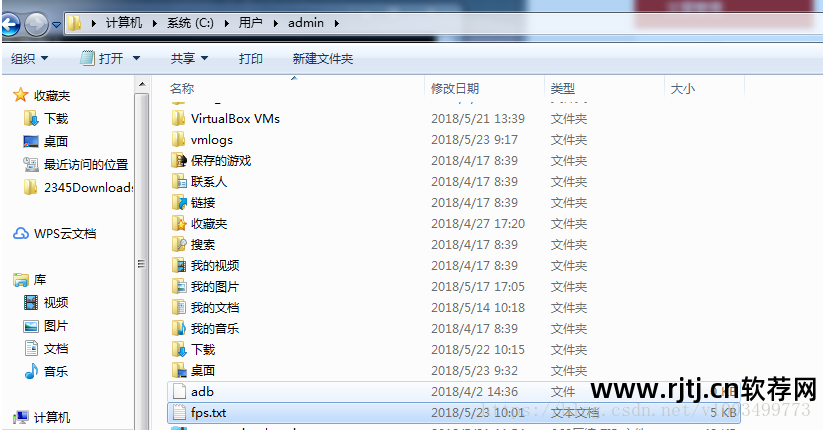

5.打开“计算机”C:\Users\admin\fps.txt，

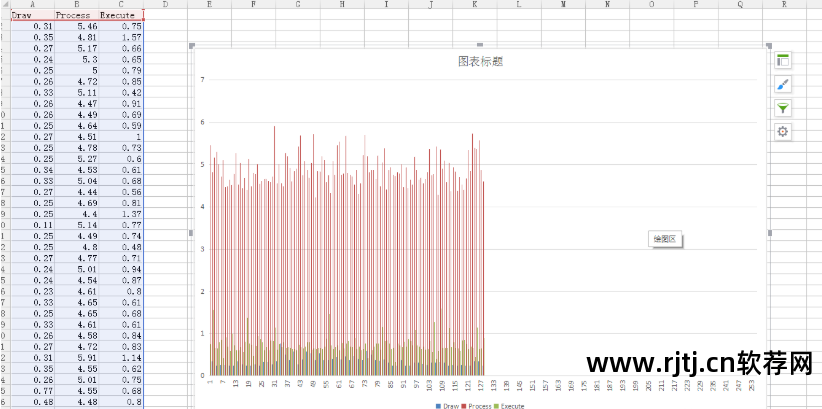

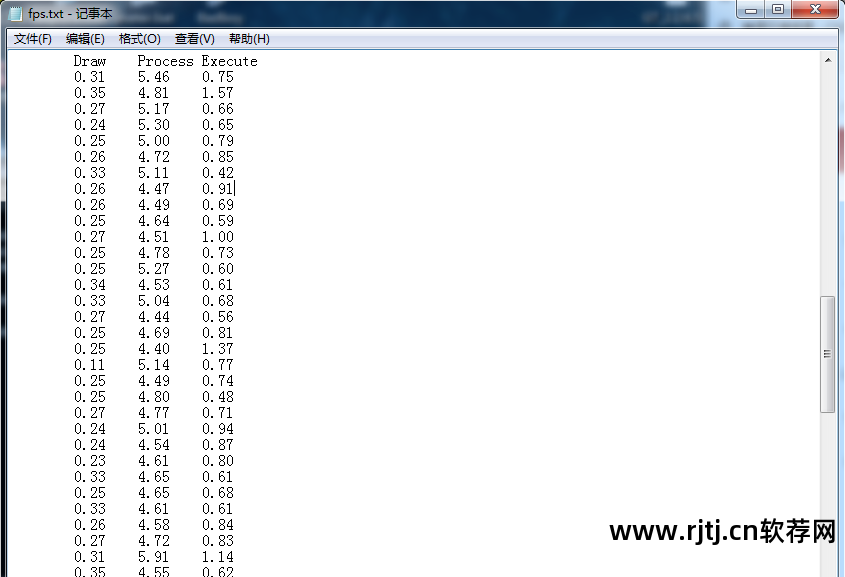

打开fps.txt文件，将其移动到显示较多数字的地方（如下图）。 您可以将这些数据复制到Excel表格中，并将其绘制成图标，以便于观察。
Draw：表示Java中onDraw()方法创建显示列表所花费的时间。
Process：表示渲染引擎执行显示列表所花费的时间。 观看次数越多，花费的时间就越长。
执行：表示将一帧数据发送到屏幕进行排版显示所需的实际时间。
绘制+处理+执行=完整显示一帧。 该时间必须小于 16 毫秒才能每秒保存 60 帧。
从图中可以看出，这款APP的流畅度还是不错的，帧率控制在16ms左右。 如果超过，则APP需要进一步优化。
