上一期，作者分享了一个只用几行句式就能画出专业图画的美人鱼，实现了书写和绘画的自由。 推文指路 985最喜欢的免费开源绘图工具，导师吹爆它！
本期笔者将分享一款可以用于Obsidian的第三方插件，同样可以绘制专业的图片，中级感十足。

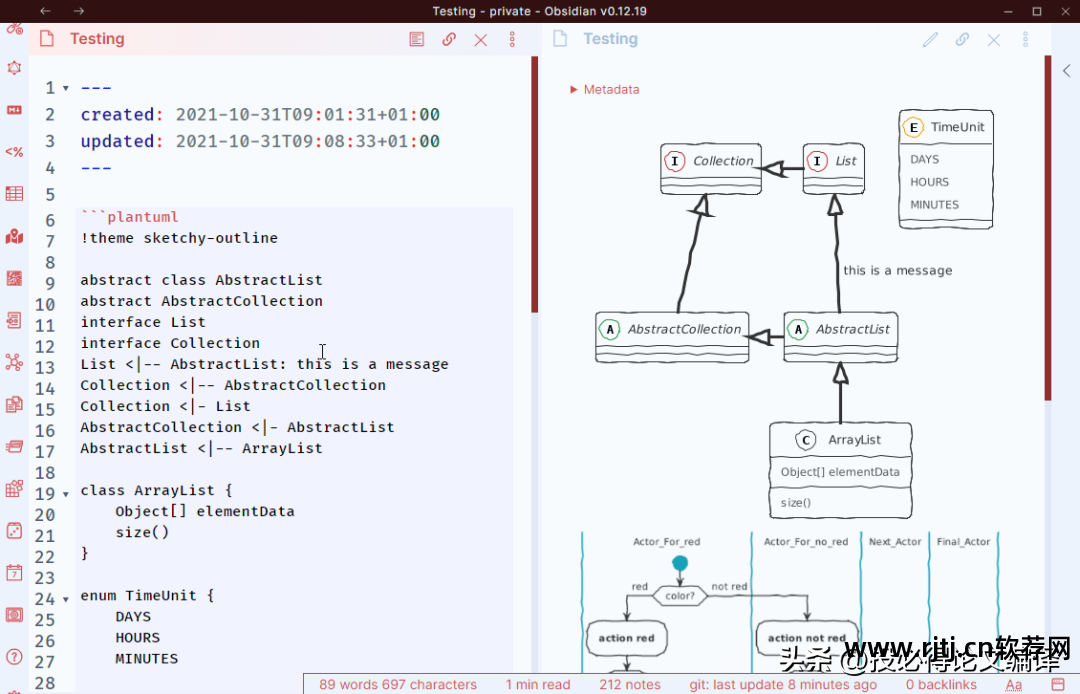

这个插件就是 PlantUML，它允许用户在 Obsidian 中渲染 PlantUML 图表。
什么是 PlantUML
官方网站：
PlantUML 是一个允许您快速编译 UML 图的组件。 支持：序列图、用例图、类图、对象图、活动图（老句子）、组件图、部署图、状态图、序列图； 还支持以下非 UML 图：JSON 数据、YAML 数据、网络图 (nwdiag)、线框图形界面或 UI 模拟 (Salt)、架构图、规范和描述语言 (SDL)、Ditaa 图、甘特图、思维导图插图、工作分解结构 (WBS)、使用 AsciiMath 或 JLaTeXMath 符号的物理估算、实体关系图 (IE/ER)。 PlantUML 支持的图形类型比 Mermaid 多很多，真是让人惊喜！
据悉，PlantUML还支持在线编辑器，支持实时草图，图形可以直接复制粘贴或导入。
PlantUML 插件怎么样？
PlantUML 插件使用 PlantUML 在线服务器或本地 .jar 文件进行渲染。 也就是说，PlantUML插件需要连接到在线服务器。 只有当电脑连接到互联网时才能使用该插件。

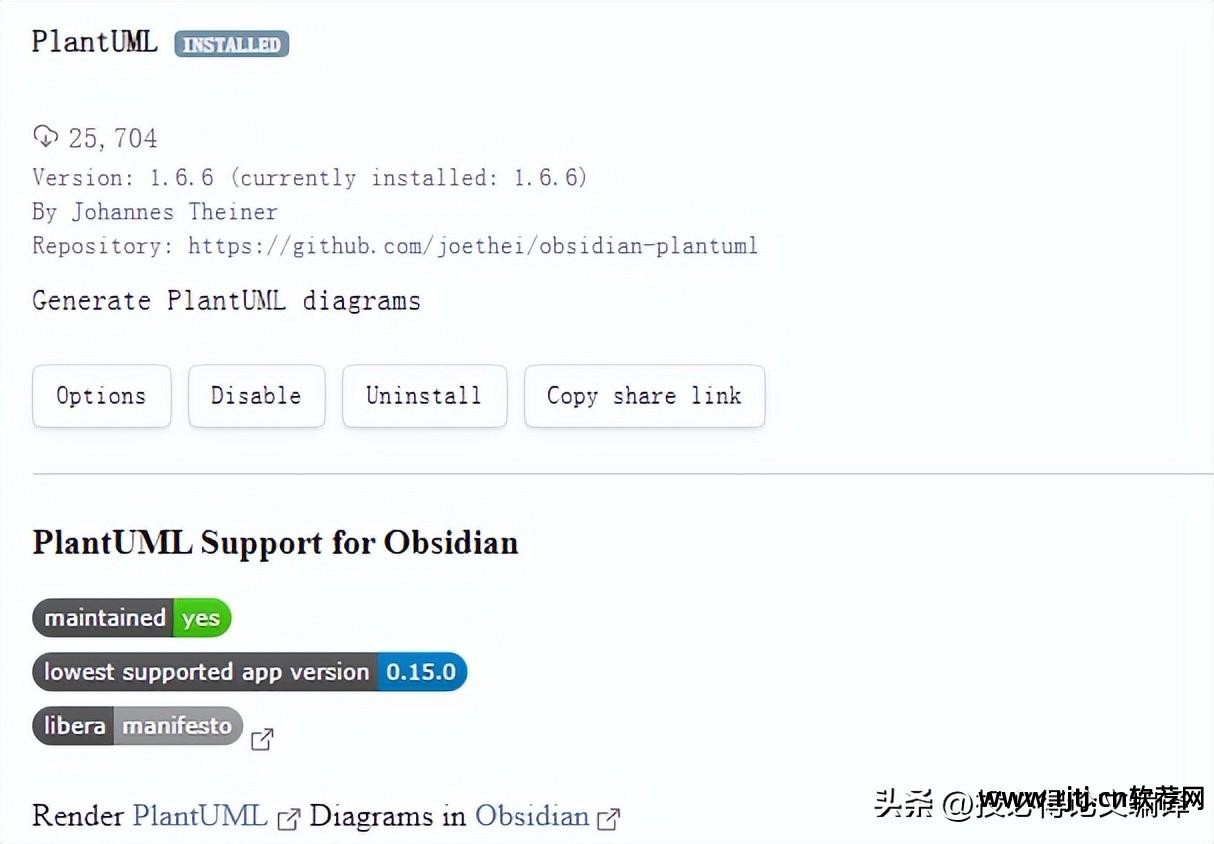

PlantUML插件可以通过Obsidian的插件商店下载（如右图），也可以联系Bibide的编辑获取安装包。

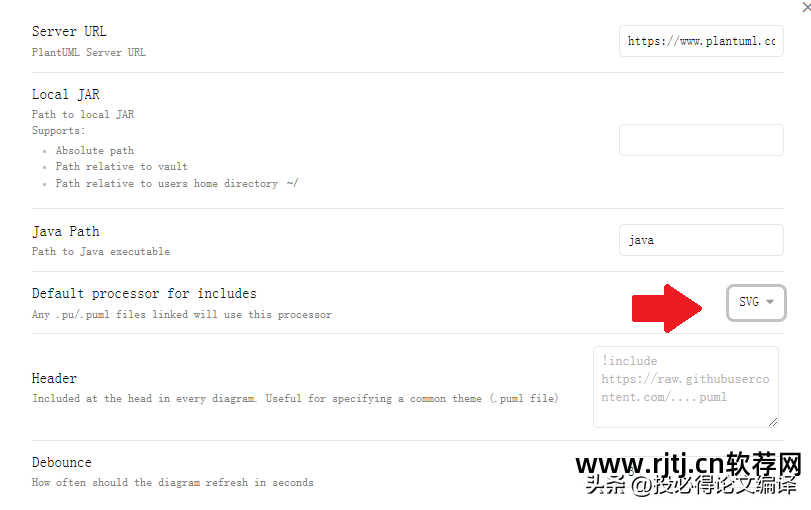

这里需要注意的是，有些语言（比如英语）无法正确显示。 这时候我们需要设置PlantUML，切换成SVG渲染来解决英文乱码的问题，如右图所示。
如何使用 PlantUML 插件
接下来我们看几个PlantUML例子，感受一下PlantUML在Obsidian中的使用。
➤时序图
序列图使用 -> 连接两个参与者之间的信息。 在Obsidian中输入以下代码即可完成时序图的创建。 这个过程非常简单。
以下是序列图的示例。 PlantUML的状态图代码与Mermaid类似。
```plantuml
Bob -> Alice : hello
Alice -> Wonderland: hello
Wonderland -> next: hello
next -> Last: hello
Last -> next: hello
next -> Wonderland : hello
Wonderland -> Alice : hello
Alice -> Bob: hello
```

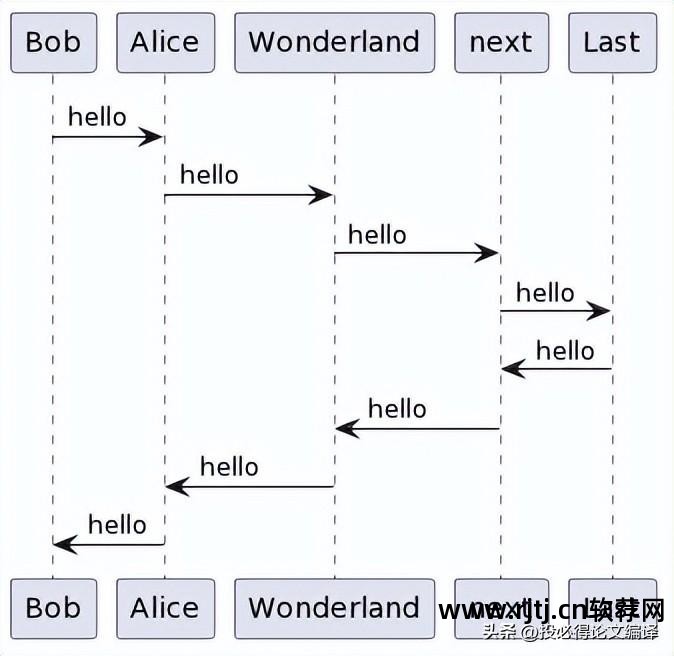

Copy完成代码部分后，序列图的效果图如下所示。
➤状态图
状态图用于具体描述系统的行为。 这些行为被表示为一系列可以在一个或多个可能状态下发生的波。
下面是一个示例状态图。
```plantuml
hide empty description
[*] --> 状态 1
状态 1 --> [*]
状态 1 : 这是一段字符串
状态 1 : 这是另一段字符串
状态 1 -> 状态 2
状态 2 --> [*]
```

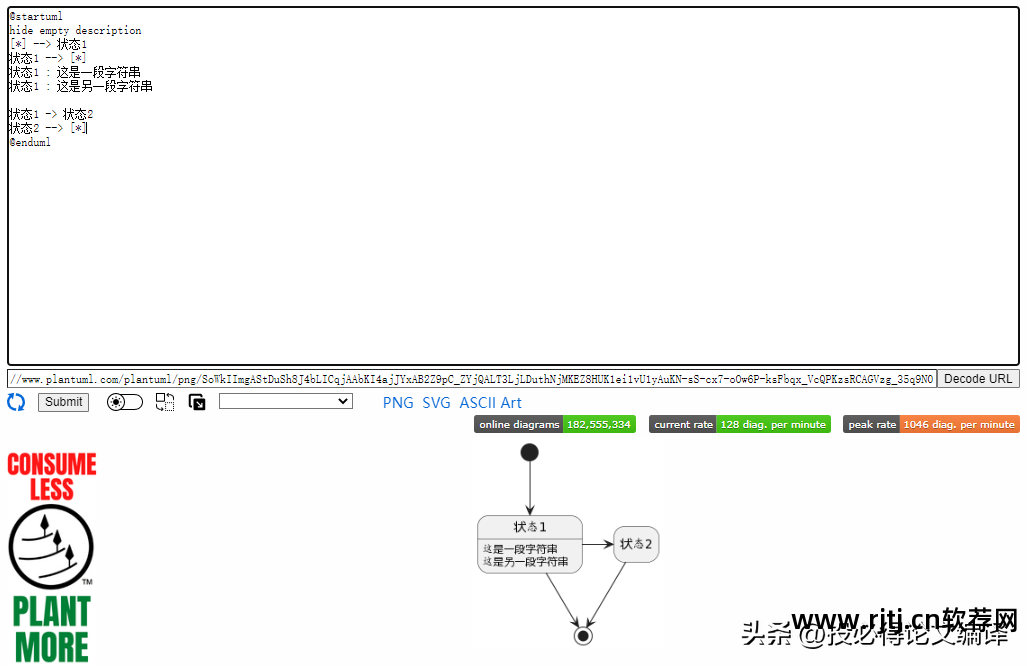

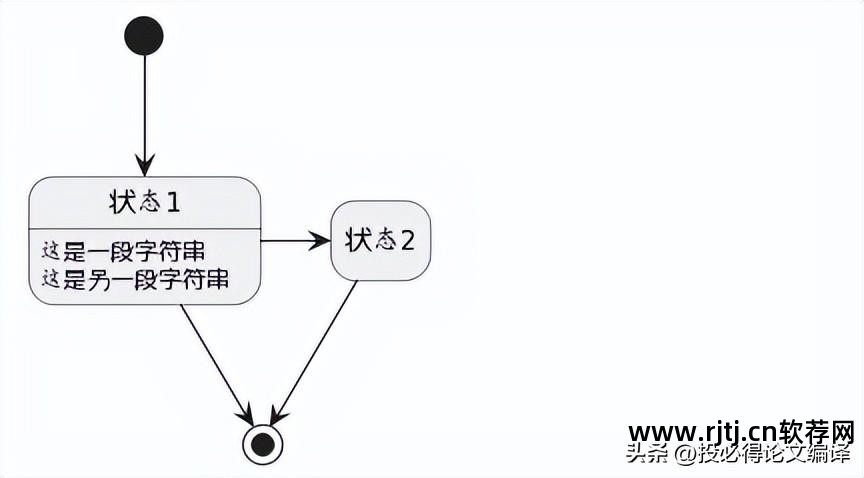

Copy完成代码部分后，状态图的效果图如下所示。
➤Json数据
Json数据格式在软件中被广泛使用。 您可以使用 PlantUML 可视化 Json 数据。
下面是一个Json数据的例子。 Mermaid不提供Json数据可视化，这是PlantUML的优势之一。 需要注意的是，代码必须以@startjson关键字开头画图软件有哪些格式，以@endjson关键字结束。 其他内容有点像我们平时的字典写作技巧。
```plantuml
@startjson
{
"fruit":"Apple",
"size":"Large",
"color": ["Red", "Green"]
}
@endjson

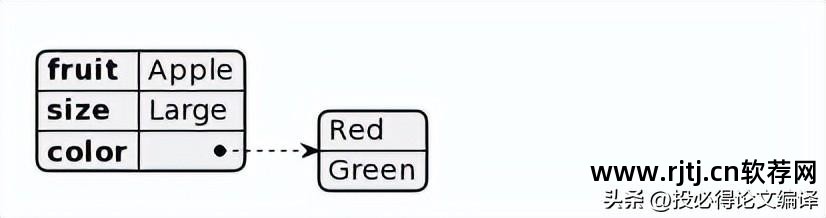

```完成代码部分后，Json数据可视化效果图如下。
➤ 山药
YAML 格式在软件中广泛使用，您可以使用 PlantUML 来可视化 YAML 数据。 注意：要激活此功能，代码必须以@startyaml 关键字开头并以@endyaml 关键字结束。
以下是 YAML 数据的示例。 Mermaid 不提供 YAML 数据可视化，这是 PlantUML 的优势之一。
```plantuml
@startyaml
doe: "a deer, a female deer"
ray: "a drop of golden sun"
pi: 3.14159
xmas: true
french-hens: 3
calling-birds:
- huey
- dewey
- louie
- fred
xmas-fifth-day:
calling-birds: four
french-hens: 3
golden-rings: 5
partridges:
count: 1
location: "a pear tree"
turtle-doves: two
@endyaml
```

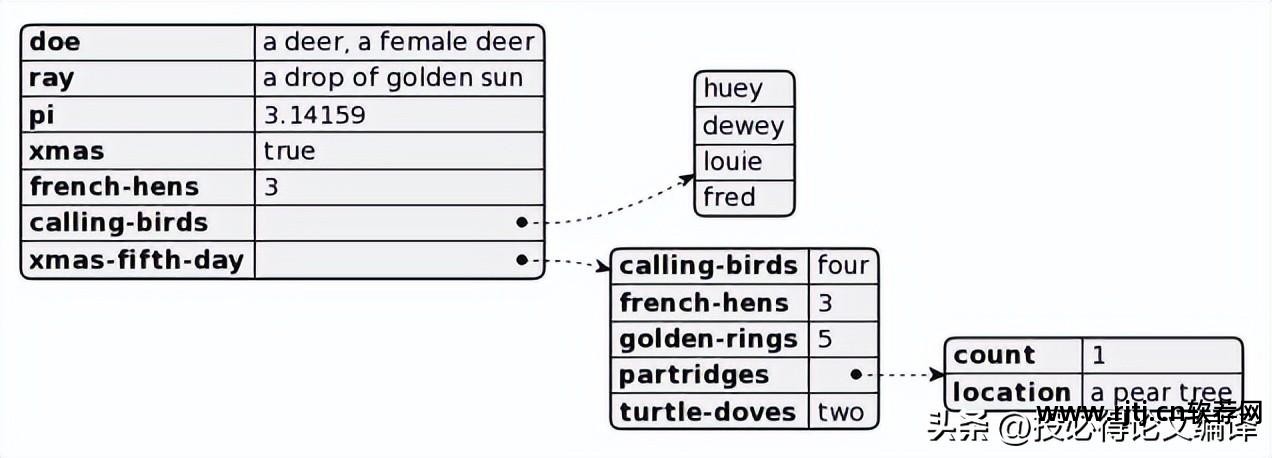

Copy完成代码部分后，YAML数据可视化效果图如下。
➤思维导图
思维导图是一种流行的头脑风暴工具。 PlantUML也加入了思维导图，但是功能丰富。
下面是一个思维导图的例子。 Mermaid 不提供思维导图，这是 PlantUML 的优势之一。 需要注意的是，代码必须以@startmindmap关键字开头，以@endmindmap关键字结尾。 其他的内容有点像我们平时的列表写法。
```plantuml
@startmindmap
* Root 1
** Foo
** Bar
* Root 2
** Lorem
** Ipsum
@endmindmap
```

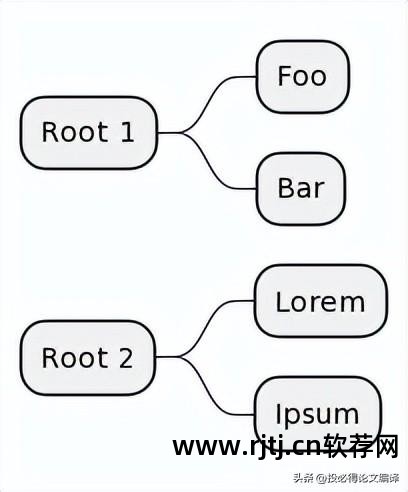

Copy完成代码部分后，思维导图的疗效图如下图。
以上就是最基本的思维导图句型，我们还可以设置思维导图的样式。 下面的例子是设置思维导图的单元颜色，句型很简单。
```plantuml
@startmindmap
*[#Orange] root node
*[#lightgreen] some first level node
*[#FFBBCC] second level node
*[#lightblue] another second level node
*[#lightgreen] another first level node
@endmindmap
```

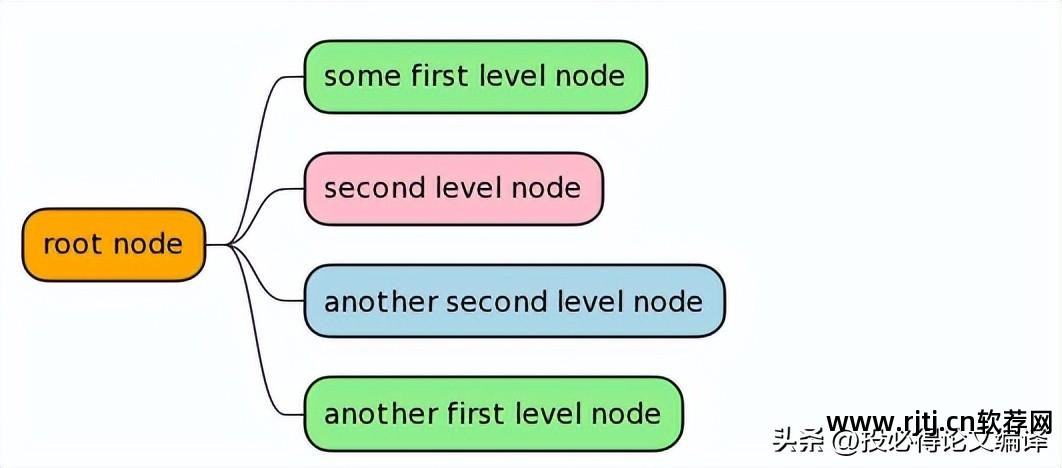

Copy完成代码部分后，思维导图的疗效图如下图。
PlantUML也提供了很多思维导图句型，具体请参考官网。
写在最后
PlantUML 支持的专业图形之多，让人不得不感叹它的强大。 限于篇幅画图软件有哪些格式，笔者只能列举几个常用的图形使用示例。
PlantUML 是免费的。 如果你想在Obsidian之外使用它，你需要安装JAVA和Graphviz软件。 如果你在 Obsidian 中使用 PlantUML，你可以通过 PlantUML 插件来实现。
