前言
相信每个程序员都分析过源码。 在分析源代码的过程中，不仅要了解代码实现的功能（业务逻辑），还需要深入了解程序代码的执行过程和结构。 通常，在了解代码执行过程（动态模型）时，最好从了解代码结构（静态模型）开始。 那么有哪些工具可以帮助我们快速了解程序代码的结构呢？ 在面向对象编程领域，我们常用的建模语言之一就是UML，而UML中的类图（程序静态结构的表示图）非常适合表示代码的结构。 话不多说，让我们介绍一下本文的明星：PlantUMLParser 插件。
阅读这篇文章我能得到什么？
读完本文后，我们可以使用PlantUMLParser插件（IntelliJIDEA开发功能）快速查看指定目录下所有包和类组成的完整UML类图（即程序的静态结构）。 通过类图，你可以听到程序代码的封装结构、所有类以及类属性方法，很容易看出所使用的设计模式。 因此，它可以帮助您快速了解程序的源代码，提高工作效率。

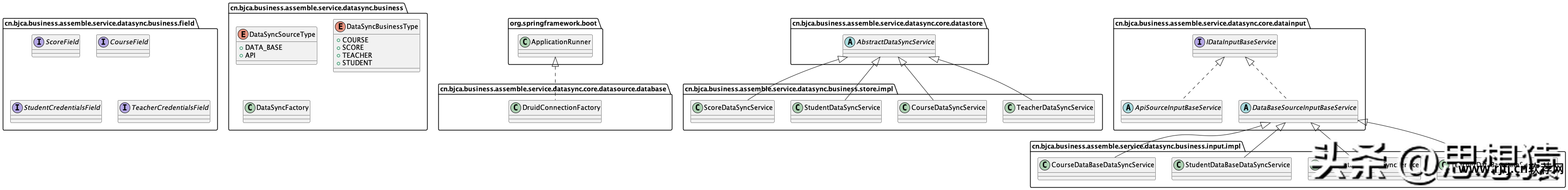

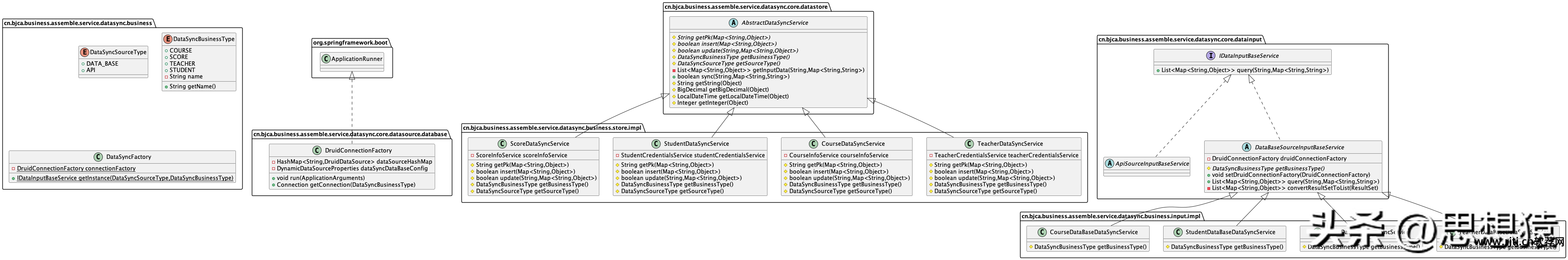

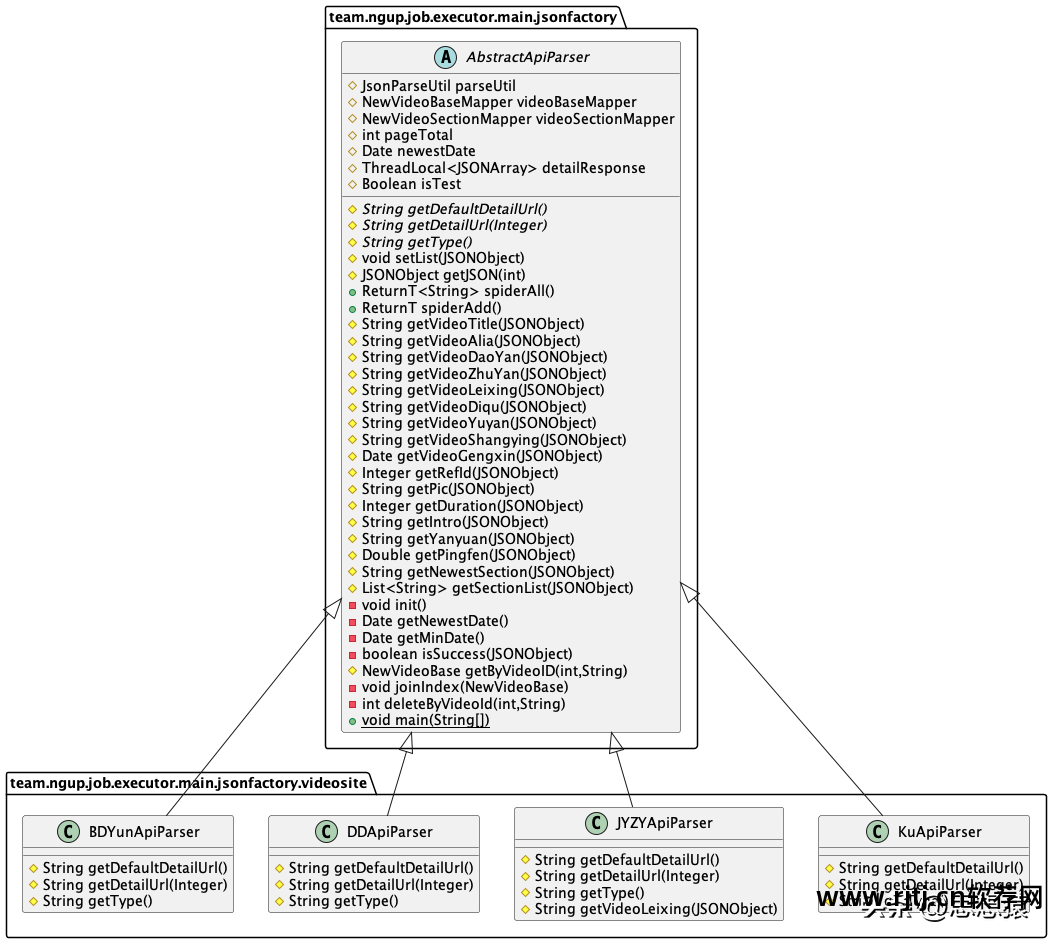

先举几个反例：
PlantUML简介

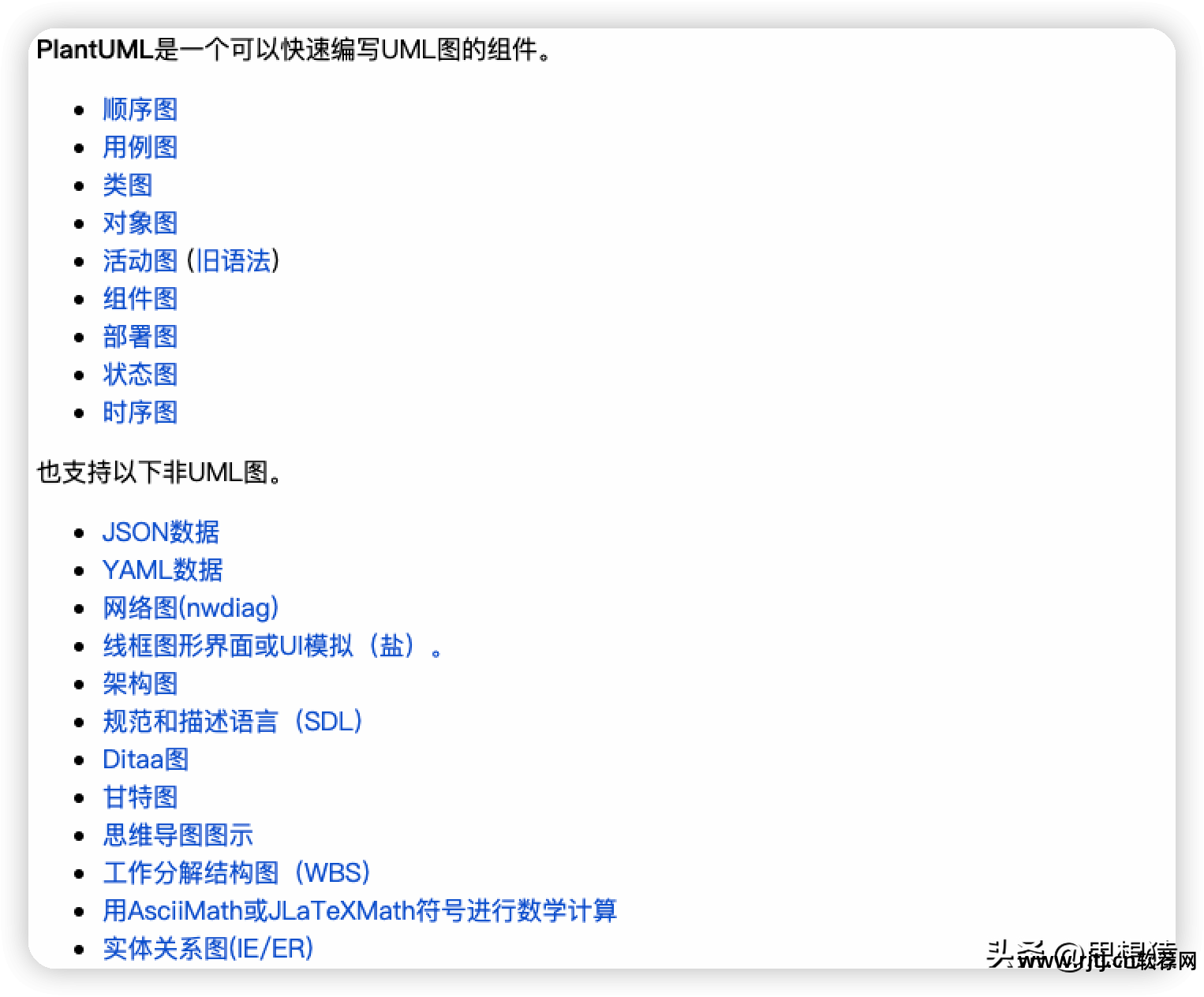

PlantUML 是一个开源软件，可以以类似编程的方式绘制各种 UML 图。 其官网：开源工具，使用简单的文字描述来绘制UML图。

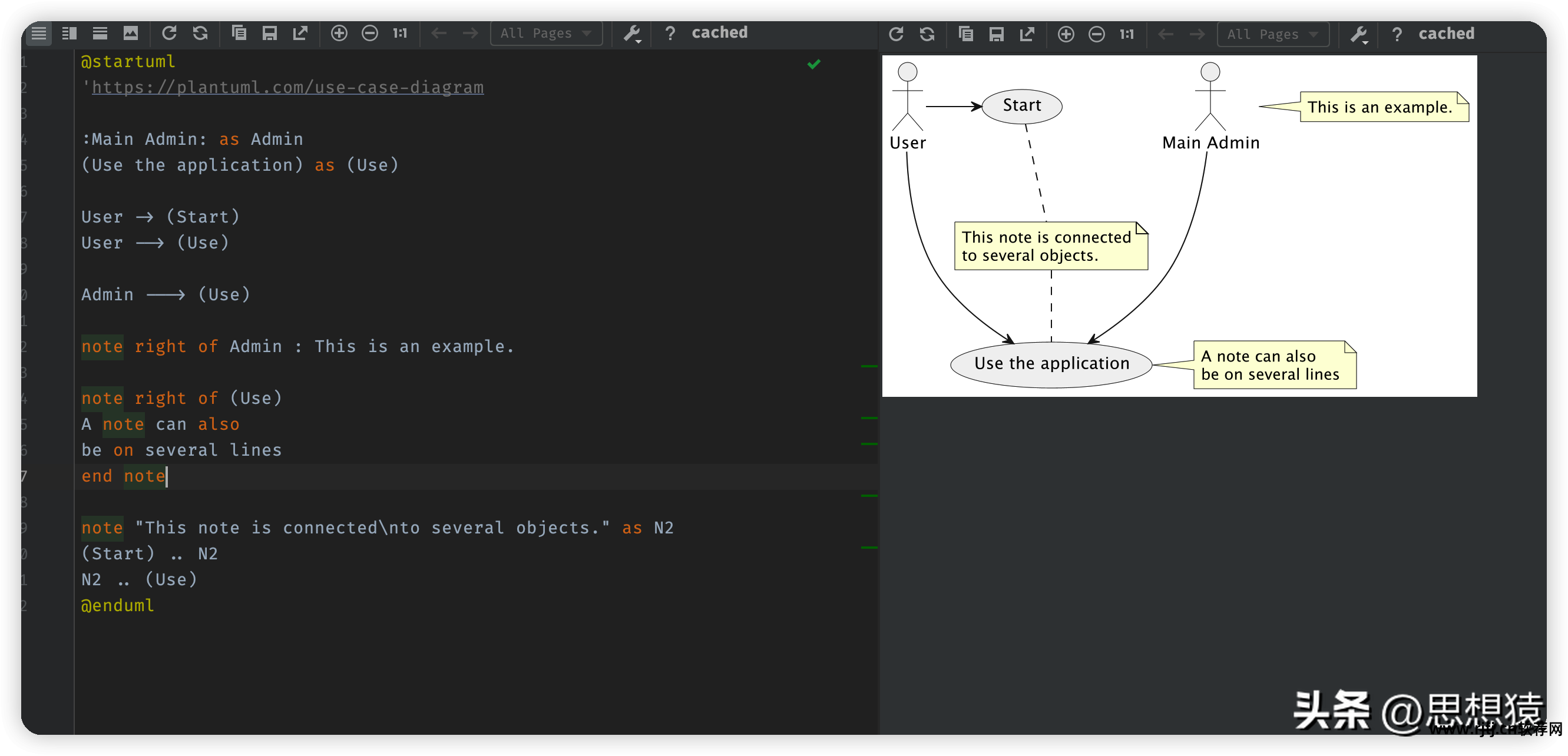

下面显示了使用 PlantUML 绘制的用例图。 一侧的代码是我们自己编译的，右侧是PlantUML根据编码手动渲染的UML图。 事实上，编码是句型所需要的。 想了解更多可以查看PlantUML的官网（上面给出了跳转链接）。
安装PlantUMLParser插件的相关依赖

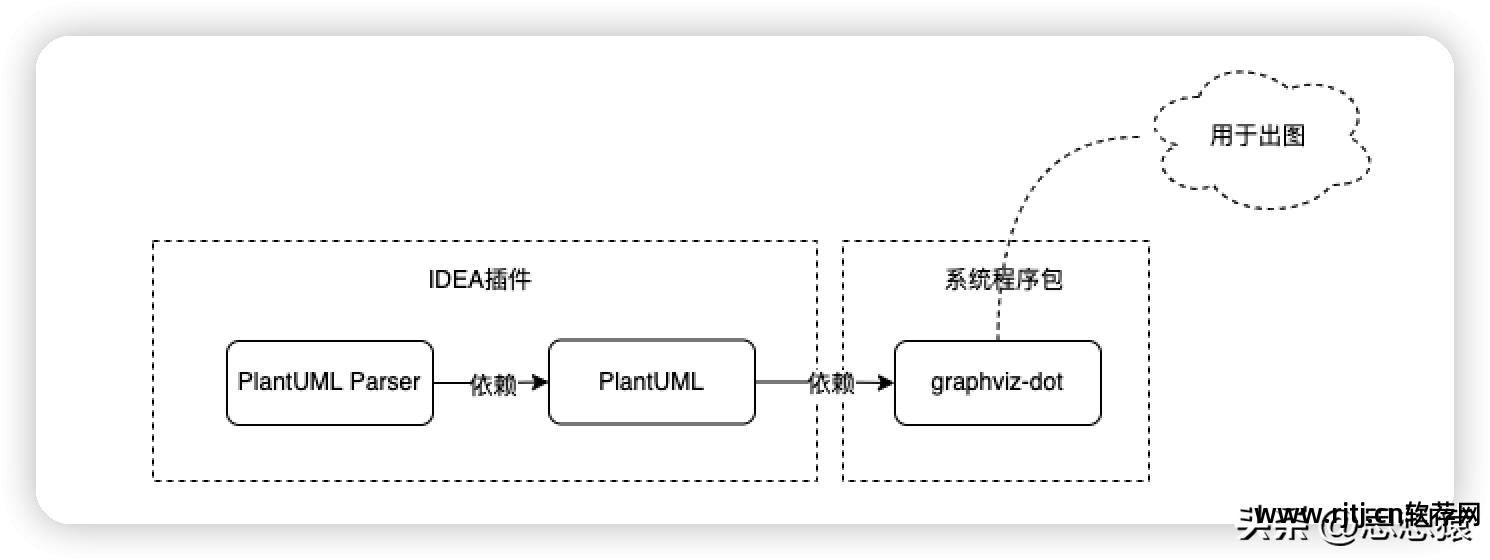

如上图，PlantUMLParser依赖于PlantUML插件（PlantUML不仅仅是一个插件，官网还提供了一个独立的Java程序（jar包），我们也可以通过这个独立的程序来绘制UML图），PlantUML依赖在 graphviz-dot 包上，所以，我们首先需要安装 graphviz-dot。
安装 graphviz-dotLinuxWindows
下载链接：
苹果
brew install graphviz安装完成后，我们就可以启动PlantUML插件了
安装 PlantUML 插件
这个插件可以将PlantUML的代码转换成图片，还支持多种方式导入：如svg、png等，传输非常方便。

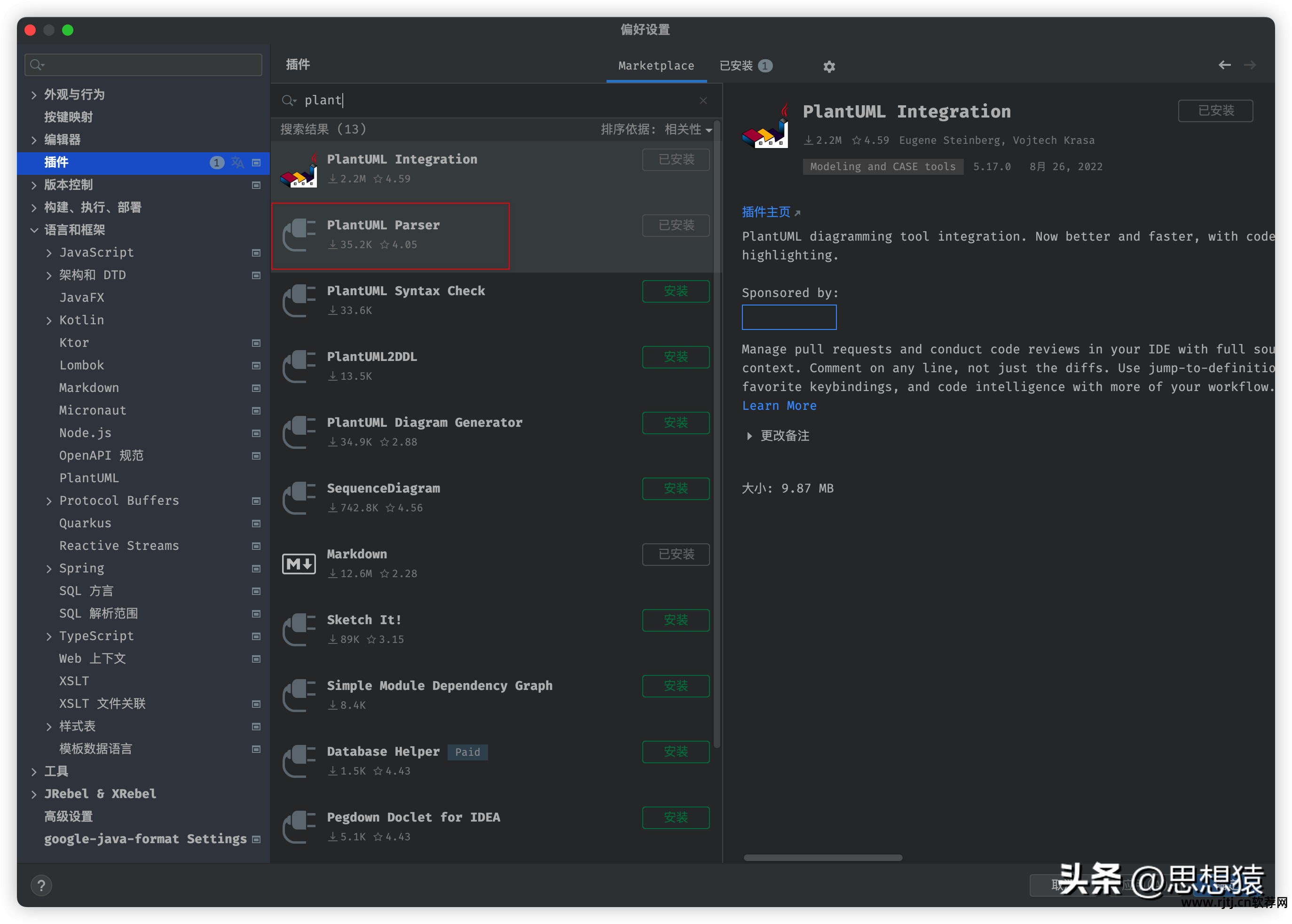

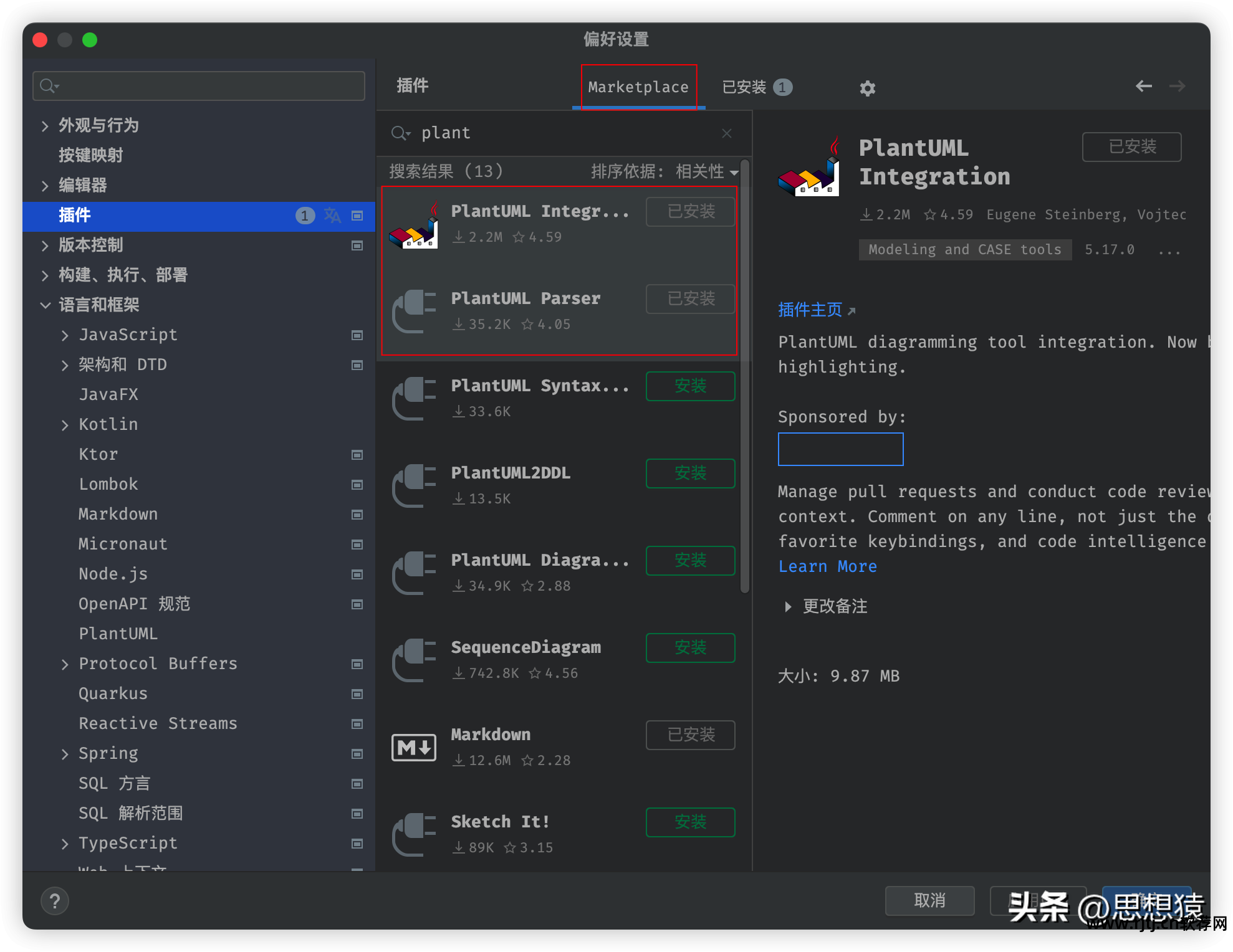

IDEA插件的安装非常简单。 无非就是搜索插件名称，然后点击安装即可。 这里不再多介绍，用一张图来表示：

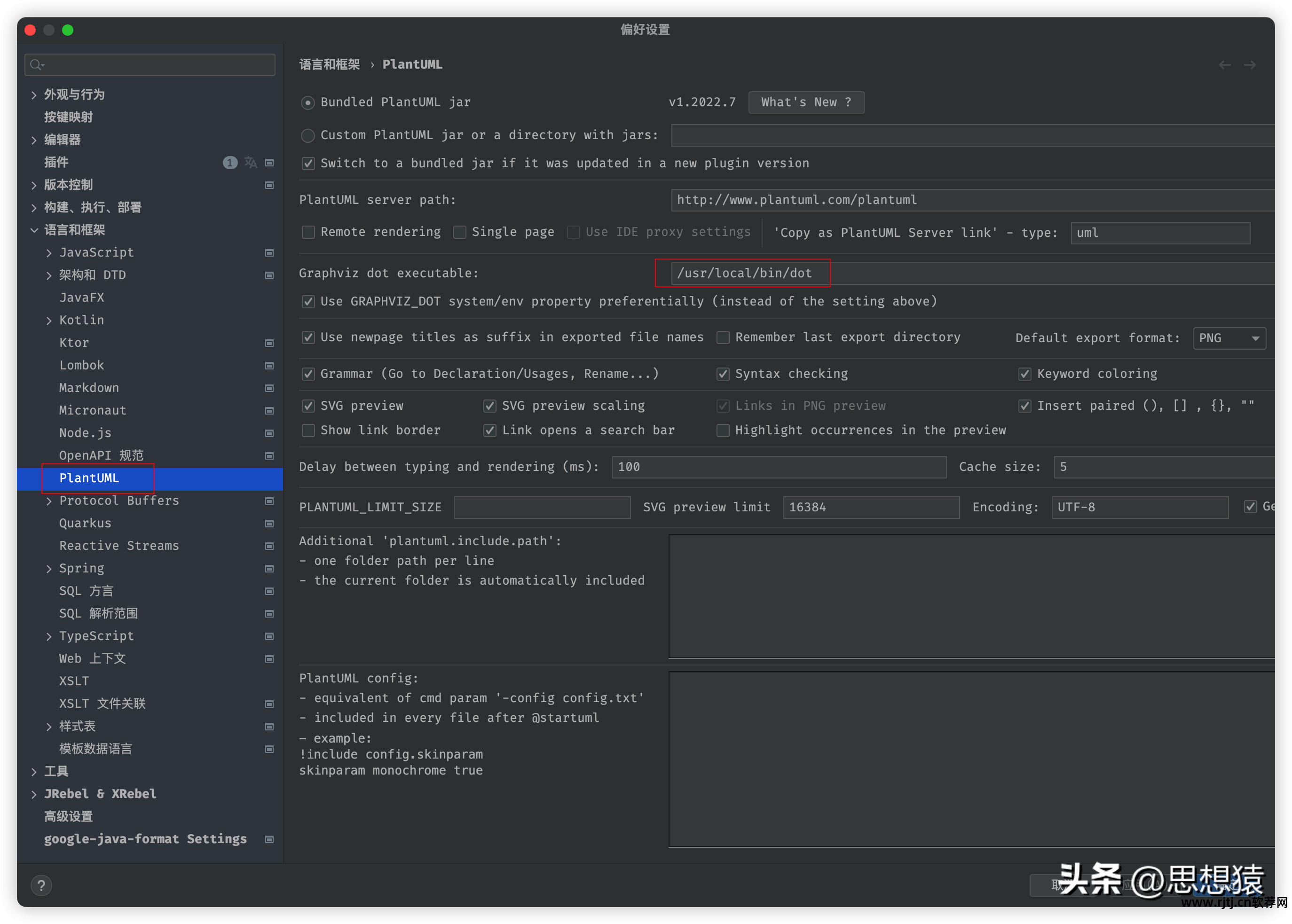

安装插件后，我们需要做一个简单的配置：为PlantUML插件指定graphviz-dot执行程序位置：
MAC系统配置方法
配置完成后，我们可以尝试一下：

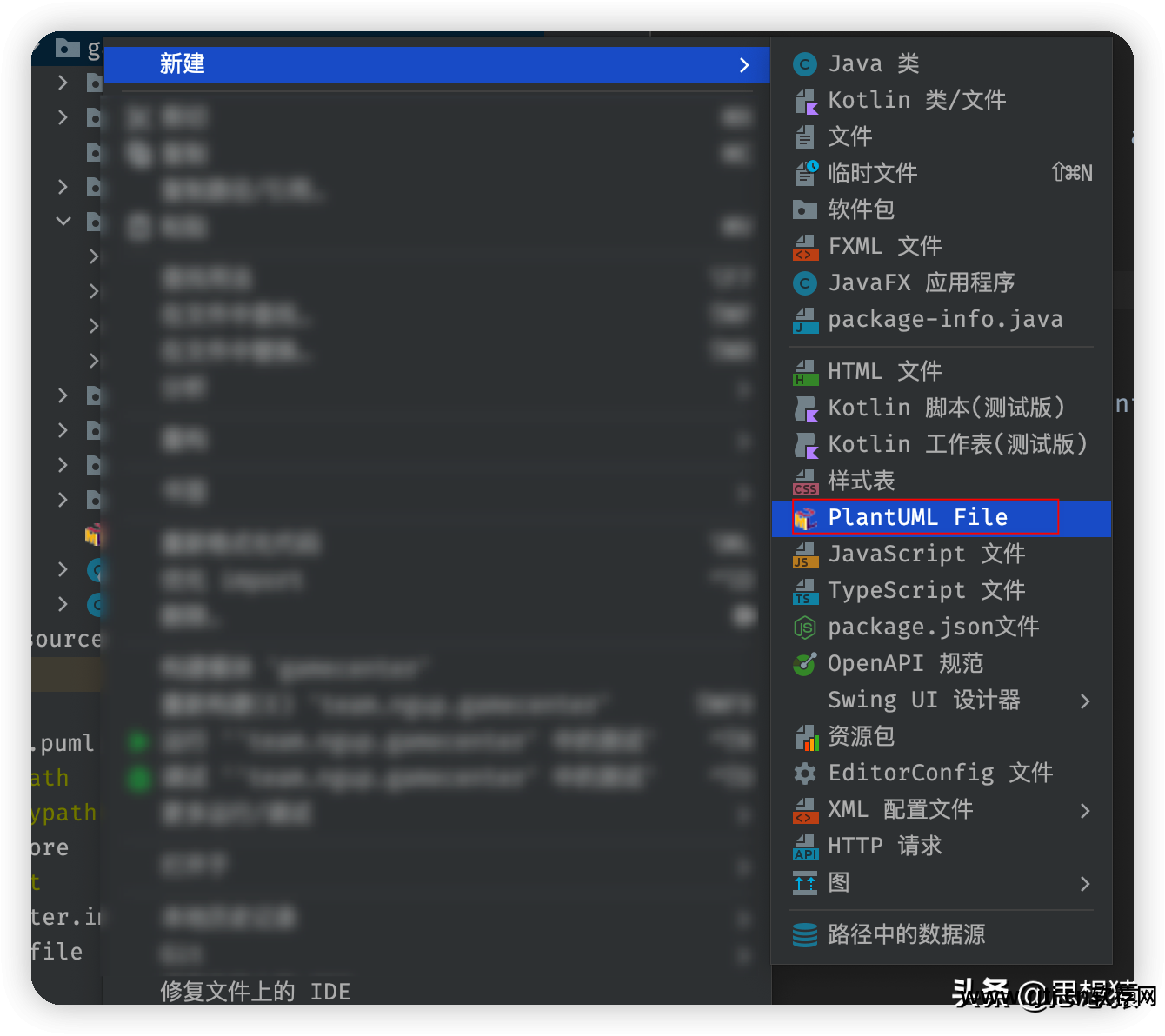

找到一个目录，点击New，选择PlantUMLFile
选择图表类型，设置图表名称
两侧是我们输入代码的地方，两侧会实时刷新

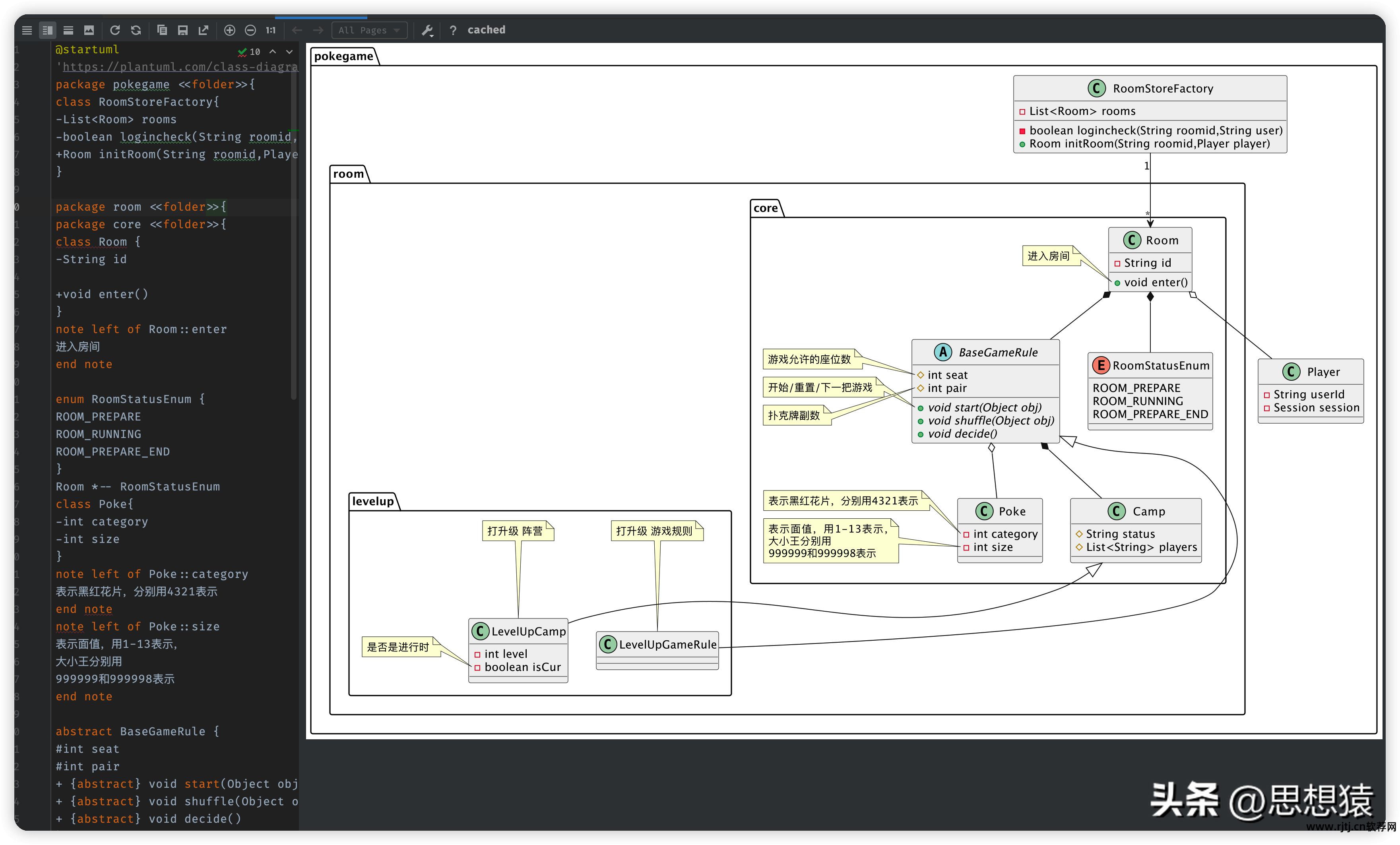

简单画个类图：
示例代码：
@startuml
'https://plantuml.com/class-diagram 还贴心的给你展示了对应图形的语法文档
package pokegame <>{
class RoomStoreFactory{
-List rooms
-boolean logincheck(String roomid,String user)
+Room initRoom(String roomid,Player player)
}
package room <>{
package core <>{
class Room {
-String id
+void enter()
}
note left of Room::enter
进入房间
end note
enum RoomStatusEnum {
ROOM_PREPARE
ROOM_RUNNING
ROOM_PREPARE_END
}
Room *-- RoomStatusEnum
class Poke{
-int category
-int size
}
note left of Poke::category
表示黑红花片，分别用4321表示
end note
note left of Poke::size
表示面值，用1-13表示，
大小王分别用
999999和999998表示
end note
abstract baseGameRule {
#int seat
#int pair
+ {abstract} void start(Object obj)
+ {abstract} void shuffle(Object obj)
+ {abstract} void decide()
}
note left of baseGameRule::seat
游戏允许的座位数
end note
note left of baseGameRule::start
开始/重置/下一把游戏
end note
note left of baseGameRule::pair
扑克牌副数
end note
class Camp {
#String status
#List players
}
}
package levelup <>{
'升级 游戏规则
class LevelUpGameRule extends baseGameRule{
}
note top of LevelUpGameRule
打升级 游戏规则
end note
class LevelUpCamp extends Camp{
-int level
-boolean isCur
}
note top of LevelUpCamp
打升级 阵营
end note
note left of LevelUpCamp::isCur
是否是进行时
end note
}
}
class Player {
-String userId
-Session session
}
}
Room *-- baseGameRule
Room o-- Player
baseGameRule *-- Camp
baseGameRule o-- Poke
RoomStoreFactory "1"-->"*" Room
@enduml 回到题外话，我们把它拿出来，安装PlantUMLParser插件
安装 PlantUMLParser 插件
插件安装更加简单uml软件建模过程，安装后无需额外配置

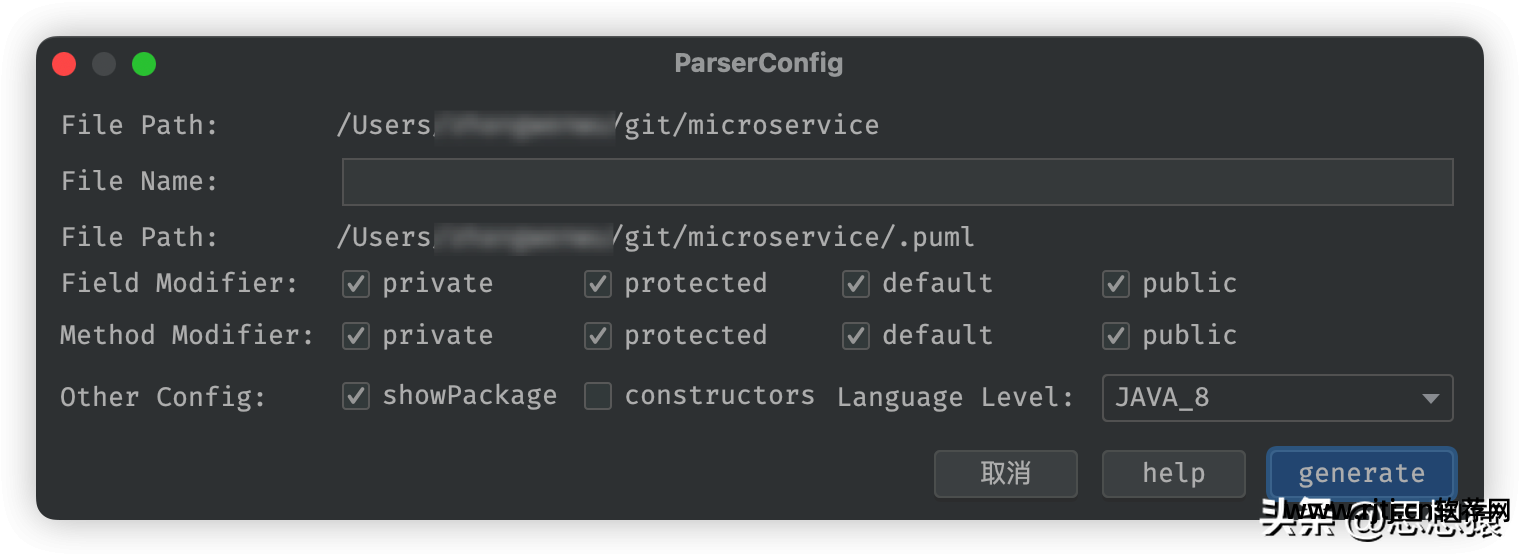

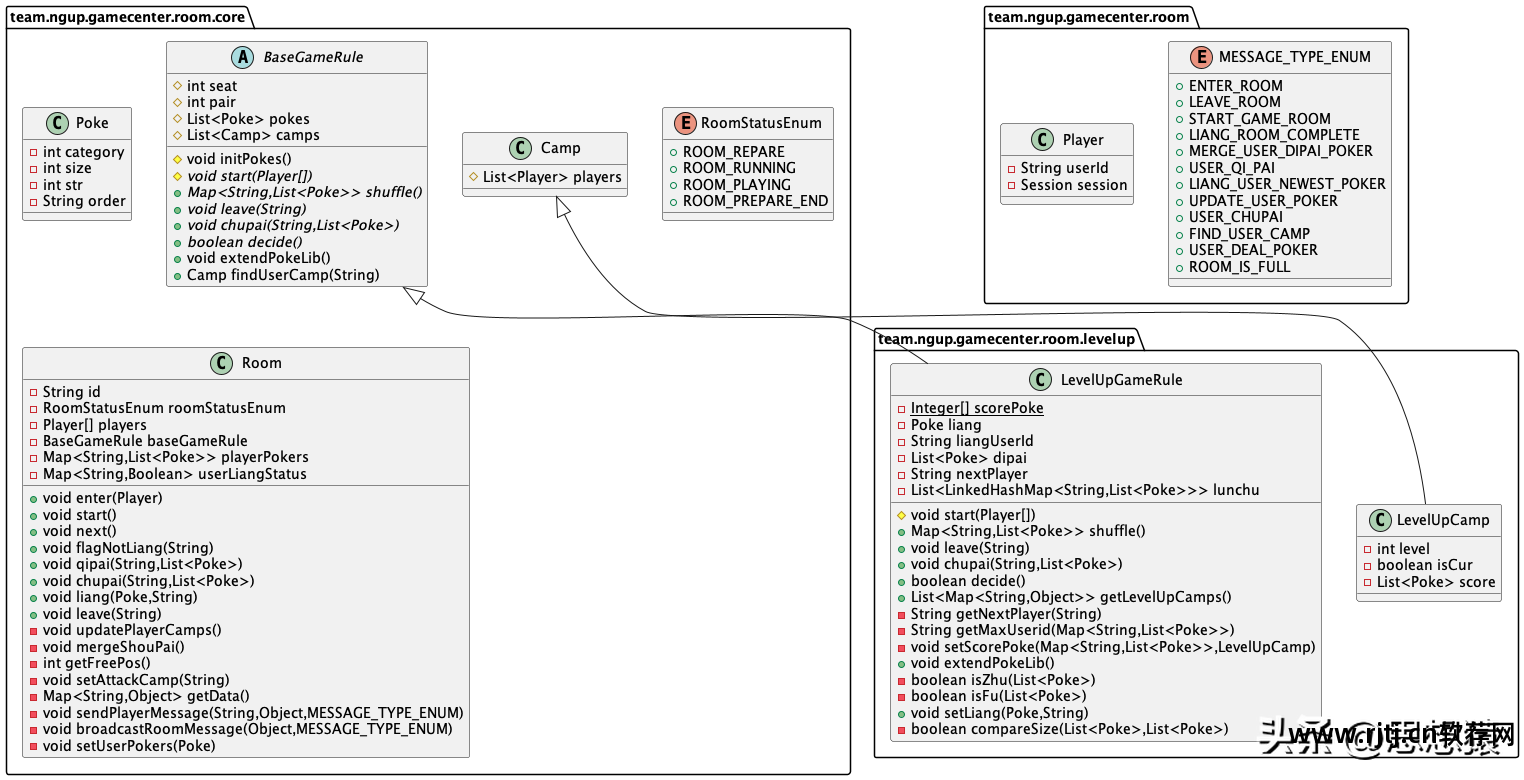

安装完成后uml软件建模过程，重新启动IDEA，然后选择源码的一个目录，右键PlantUMLParser，输入生成的文件名，点击generate，就可以看到该目录的UML类图。
至此，这篇文章就结束了。
如果您觉得这篇文章写得不错，请点赞、转发、评论【韩萧】
